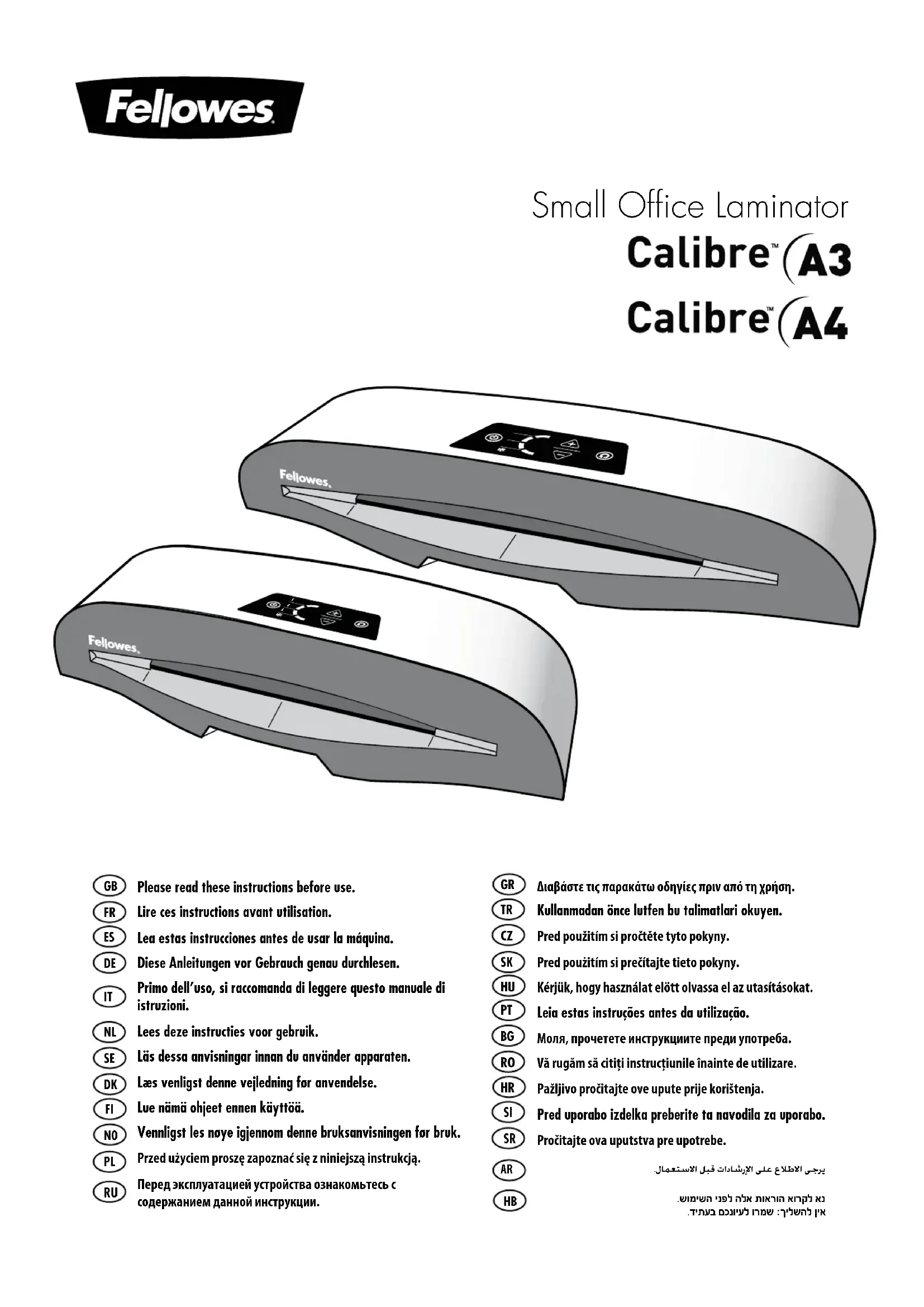

MODE D'EMPLOI Calibre A4 FELLOWES

A Interrupteur Marche/Arrêt B Bouton de veille C Boutons de sélection de pochette ( ,75,100, 125 microns) D Bouton marche arrière E Poignée de transport F Fente d’introduction de pochette / document G Plateau de support d’entrée H Sortie de pochette / document I Sortie de ventilation J Plateau de sortie t Système de suivi des pochettes Cette fonction détecte les bourrages de papier et avertit l'utilisateur lorsqu'un tel bourrage se produit ou lorsqu'un document tarde à sortir de la machine. Deplus, cette fonction inverse automatiquement le document tant qu'il existe un bourrage de papier. Fonction ‘Marche arrière’ Pour enlever ou repositionner une pochette pendant la plastification, maintenir le bouton ‘Marche arrière’ enfoncé jusqu’à ce que la pochette soit éjectée de la fente d’introduction. Fonction ‘Remplacement à chaud’ La fonction de remplacement à chaud permet à l’utilisateur de passer directement des réglages pour pochette épaisse ou mince sans retard de traitement. t Pour des résultats optimaux, utilisez des pochettes thermiques de marque Fellowes®: Enhance 80, Impress 100, Capture 125. t Pour les pochettes auto-adhésives (pochettes froides) n’utiliser que le réglage froid. t Cette machine n’a pas besoin d’un transporteur pour plastifier. Son mécanisme est un mécanisme sans transporteur. t Toujours placer le document à plastifier dans une pochette de la taille appropriée. t Toujours effectuer un test avec un document de taille et d’épaisseur similaires avant de plastifier le document proprement dit. t Préparer la pochette et le document à plastifier. Placer le document dans la pochette, il doit être bien centré et toucher le bord déjà soudé. Vérifier que la pochette n’est pas trop grande pour le document. t Le cas échéant, recouper les bords une fois le document plastifié et refroidi. t Lors de la plastification avec différentes épaisseurs de pochette (réglages de températures), il est conseillé de commencer par les pochettes les plusminces.

FONCTIONS ET CONSEILS

Format A3 / A4 Marche arrière automatique/Marche arrière Oui/Qui Largeur de l’entrée A3 = 318mm A4 = 240mm Mécanisme de déblocage / anti-bourrage Oui Epaisseur de pochette (mini) 75 microns (per face) Plastification à froid Oui Epaisseur de pochette (maxi) 125 microns (per face) Fiche technique Temps de chauffe (estimation) 1 minute Tension / Fréquence /Courant (A) A3 = 220-240V CA, 50/60Hz, 3,4A A4 = 220-240V CA, 50/60Hz, 3,4A Temps de refroidissement 60 à 90 minutes Puissance en watts A3 = 720 Watts A4 = 720 Watts Vitesse de plastifiation (+/- 5 %) Jusqu'à 48cm/min Dimensions (HxLxP) A3 = 570 x 155 x 108mm A4 = 450 x 143 x 108mm Nombre de rouleaux 2 Poids net A3 = 2,1 kg A4 = 1,8 kg Indication plastifieuse prête à fonctionner Voyant et bip Epaisseur de document maximale (capacité de plastification) 0,021”/0,55mm FRANÇAIS

Utilisation maximale recommandée: Utilisation modérée, 30 plastifications par jour. Les matériaux en papier plus lourd peuvent avoir un impact sur l’utilisation indiquée.7 Mettez le bouton d'alimentation en position «on» (situé à l’arrière de la machine). Les boutons du panneau de configuration, qui font partie du système de voyants de vérification, clignotent une fois pour indiquer à l'utilisateur que le système fonctionne correctement. À la fin de ce processus, le voyant 75 microns commence à clignoter. La machine adopte automatiquement par défaut le paramètre 75 microns, ce qui prend 60 secondes. Une fois la machine prête pour la plastification au paramètre 75 microns, le voyant LED clignotant devient rouge fixe. Pour modifier les paramètres de pochette, appuyez sur les boutons + et - pour monter ou descendre dans le panneau de commandes. Les graduations bleues indiquent les paramètres de plastification à froid, les rouges indiquent la plastification à chaud. Placez les documents dans la pochette ouverte. Assurez-vous que le document est centré, contre le côté scellé. Utilisez la taille de pochette adéquate au document. Assurez-vous que la pochette est introduite dans la machine côté scellé en premier. Maintenez la pochette bien droite et au centre de l'entrée de l'emplacement ; ne pas la maintenir en biais. Utilisez les marquages d'entrée comme guides. À sa sortie, la pochette plastifiée peut être chaude et molle. Pour des résultats optimaux et pour prévenir tout bourrage, retirez la pochette immédiatement. Placez la pochette sur une surface plane pour lui permettre de refroidir. Manipulez toute pochette chaude avec précaution. Retirez toujours le document plastifié avant de lancer la plastification suivante. Pour obtenir des performances/résultats optimaux, utilisez le plateau de sortie (Exit). Cette machine est équipée d'un Système de suivi de pochette qui détecte les bourrages de papier et avertit l'utilisateur si un bourrage se produit. Lorsqu'un bourrage de papier est détecté, la machine passe automatiquement en marche arrière pendant 1 à 2 secondes pour faciliter l'élimination du bourrage. Le bouton d'inversion s'allume au déclenchement de l'inversion automatique. Si le bourrage persiste, appuyez sur le bouton d'inversion et maintenez-le enfoncé tout en tirant sur la pochette pour retirer complètement de la machine le document à plastifier. Une fois le bourrage éliminé, la machine recommence à fonctionner normalement. Éteindre la machine : la machine passe en mode de refroidissement si vous appuyez sur le bouton d'alimentation supérieur. Les éléments de chauffage se désactivent, mais les rouleaux continuent de fonctionner tant que la température n'atteint pas la valeur souhaitée pour la désactivation totale. Cette fonctionnalité réduit l'usure à long terme de la machine.

Veiller à ce que la machine repose sur une surface stable. Vérifier que l’espace derrière la machine est suffisant (50 cm min.) pour que les documents passent sans difficulté dans la machine. Brancher la machine à une prise secteur facile d’accès. Installez le Plateau de sortie pour une plastification optimale.

POUR PLASTIFIER DEPANNAGE Problème Cause possible Solution Le panneau de commandes ne s'allume pas La machine n’est pas allumée Allumez la machine à l’arrière à proximité du raccord au niveau de la prise Le bouton Marche arrière clignote en rouge La machine a détecté un bourrage La marche arrière est activée Tous les voyants LED clignotent faiblement La plastifieuse est passée en mode Arrêt automatique Appuyez sur n'importe quel bouton ou bien activez l'interrupteur pour redémarrer la machine La pochette ne scelle pas totalement l'article L'article peut être trop épais pour être plastifié Vérifiez que la sélection de l'épaisseur de la pochette est correcte et insérez le document à nouveau Le paramètre de température peut être incorrect La pochette comporte des vagues ou des bulles Le paramètre de température peut être incorrect Vérifiez que la sélection de l'épaisseur de la pochette est correcte et insérez le document à nouveau La pochette est perdue dans la machine Bourrage de la pochette La machine inverse automatiquement le document. Si le bourrage persiste, appuyez sur le bouton d'inversion et maintenez-le enfoncé tout en tirant sur la pochette pour la retirer complètement. Bourrage La pochette a été inséré « côté ouvert » en premier La pochette n'a pas été centrée à l'entrée La pochette n'était pas droite à l'entrée Une pochette usagée a été utilisée La pochette a été endommagée après la plastification Les rouleaux sont endommagés ou recouverts d'adhésif Passez des feuilles de nettoyages dans la machine pour tester et nettoyer les rouleaux Éteindre la machine : la machine passe en mode de refroidissement si vous appuyez sur le bouton d'alimentation supérieur. Les éléments de chauffage se désactivent, mais les rouleaux continuent de fonctionner tant que la température n'atteint pas la valeur souhaitée pour la désactivation totale. Cette fonctionnalité réduit l'usure à long terme de la machine. Débranchez la machine au niveau de la prise murale. L'extérieur de la machine peut être nettoyé à l'aide d'un chiffon humide. Ne pas utiliser des solvants ou de matériaux inflammables pour polir la machine. Des feuilles de nettoyage pour la machine sont disponibles à l'achat. Lorsque la machine est chaude, faites circuler les feuilles dans la machine afin d'éliminer des rouleaux tout résidu. Pour des performances optimales, il est recommandé d'utiliser les feuilles de nettoyage pour la machine de façon régulière. (Code pour commande de feuilles de nettoyage #5320604).
