MODE D'EMPLOI HWN450 SAMSUNG

5.1 ch 2.1 ch 4.1 ch

5.1 ch 2.1 ch 4.1 ch

ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. L’APPAREIL NE CONTIENT PAS DE PIÈCES RÉPARABLES PAR L’UTILISATEUR ; S’ADRESSER À UN SERVICE APRÈS-VENTE QUALIFIÉ. ATTENTION RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIRCe symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre pièce située à l'intérieur de ce produit.Ce symbole indique qu'une documentation importante relative au fonctionnement et à l'entretien est fournie avec le produit.Produit de classeII: ce symbole indique qu'aucun branchement de sécurité à la terre (prise de terre) n'est requis.Tension CA: ce symbole indique que la tension nominale indiquée par le symbole est une tension CA.Tension CC: ce symbole indique que la tension nominale indiquée par le symbole est une tension CC.Mise en garde, Consulter le mode d'emploi: ce symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité. AVERTISSEMENT

• An de diminuer les risques d’incendie ou de choc électrique, n’exposez pas cet appareil à la pluie ou à l’ humidité. ATTENTION

• Cet appareil doit toujours être branché à une prise terre.

• Pour déconnecter l’appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire que la prise principale soit facile d’accès.

• Évitez toute projection d’eau sur l’appareil. Ne posez jamais d’objet contenant un liquide (ex : un vase) dessus.

• Pour éteindre complètement l’appareil, vous devez retirer le cordon d’alimentation de la prise murale. Par conséquent, le cordon d’alimentation doit être facilement accessible à tout moment.FRA - iii PRÉCAUTIONS

1. Vériez que l’alimentation électrique CA de

votre domicile respecte les conditions en matière d’alimentation répertoriées sur l’étiquette d’identication située au bas de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l’appareil an d’assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orices de ventilation. Ne posez pas l’ensemble sur un amplicateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l’appareil, débranchez la che CA de la prise murale. Débranchez l’appareil si vous envisagez de ne pas l’utiliser durant une longue période.

2. En cas d’orage, débranchez la che de

l’appareil de la prise murale. Les surtensions occasionnées par l’orage pourraient endommager votre appareil.

3. N’exposez pas l’ensemble aux rayons directs

du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l’appareil.

4. Protégez le produit de l’humidité (comme les

vases) et d’une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d’alimentation en cas de dysfonctionnement. Votre produit n’est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu’à des ns personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température. Si vous devez transporter l’ensemble pendant l’hiver, attendez environ 2 heures que l’appareil ait atteint la température de la pièce avant de l’utiliser.

5. Les piles utilisées dans ce produit peuvent

contenir des produits ch miques dangereux pour l’environnement. Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrassez pas des piles en les faisant brûler. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. Le remplacement incorrect de la batterie entraîne un risque d’explosion. Ne la remplacez que par une batterie du même type.

MANUEL Le manuel d’utilisateur est composé de deux parties : ce MANUEL D’UTILISATEUR sur papier et un MANUEL COMPLET détaillé à télécharger.

MANUEL D’UTILISATEUR

Consultez ce manuel pour en savoir plus sur les consignes de sécurité, l’installation du produit, les connexions et les spécications du produit. MANUEL COMPLET Vous pouvez accéder au MANUEL COMPLET sur le centre d’assistance clientèle en ligne de Samsung ou en scannant le code QR. Pour consulter le manuel sur votre PC ou appareil mobile, téléchargez-le au format document depuis le site Web de Samsung. (http://www.samsung.com/support) La présentation et les spécications peuvent faire l'objet de modications sans préavis.FRA - iv SOMMAIRE 01 Contrôle des Composants 2 Insertion des piles avant l’utilisation de la télécommande (Piles AA X 2) ------------------------- 2 02 Présentation du Produit 3 Panneau avant / Panneau côté droit de la Soundbar ------------------------- 3 Panneau inférieur de la Soundbar ------------------------- 4 03 Connexion de la Soundbar 5 Connexion de l’alimentation électrique

Connexion de la Soundbar au Caisson de basse

– Connexion automatique entre le Caisson de basse et la Soundbar

– Connexion manuelle du Caisson de basse si la connexion automatique échoue

Connexion du SWA-8500S à une Soundbar (Vendue séparément)

04 Connexion à votre Téléviseur 10 Méthode 1. Connexion avec un câble

– Connexion à l’aide d’un câble optique

– Connexion d’un téléviseur à l’aide d’un câble HDMI

Méthode 2. Connexion sans l

– Connexion à un téléviseur via Bluetooth

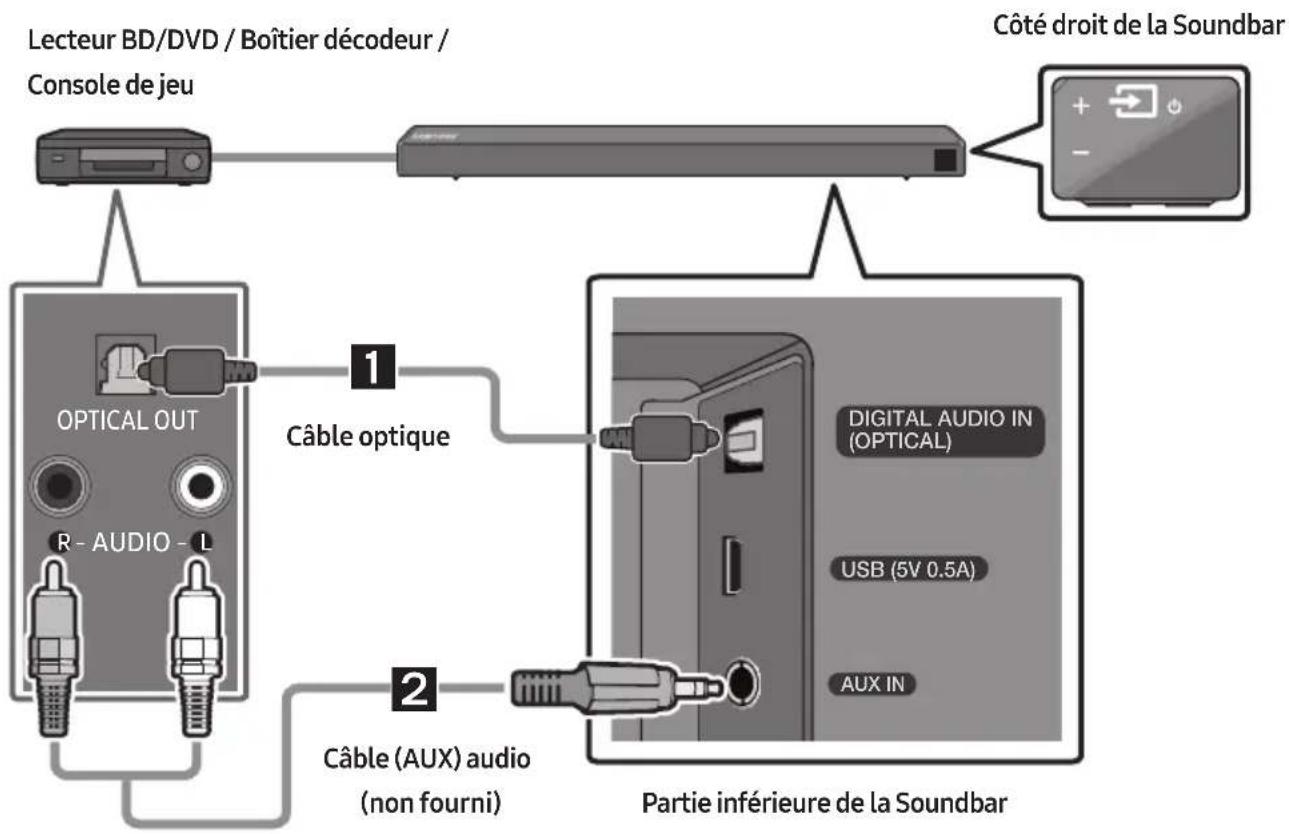

05 Connexion à un Appareil Externe 14 Connexion à l’aide d’un câble audio Optique ou Analogique (AUX)

Connexion à l’aide d’un câble HDMI

06 Connexion d’un périphérique de stockage USB 16FRA - v 07 Connexion à un Appareil Mobile 18 Connexion via Bluetooth

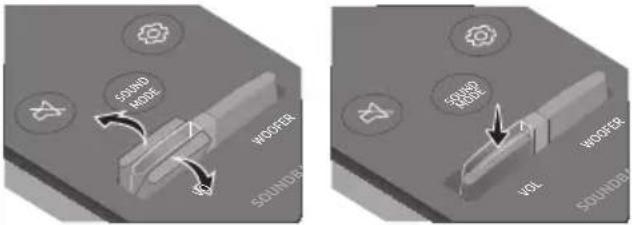

08 Utilisation de la télécommande 22 Comment utiliser la télécommande

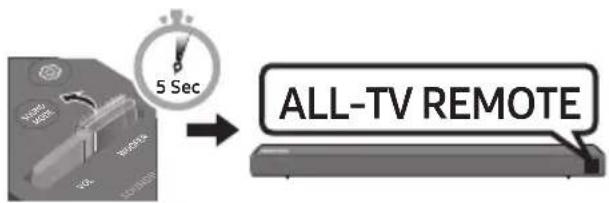

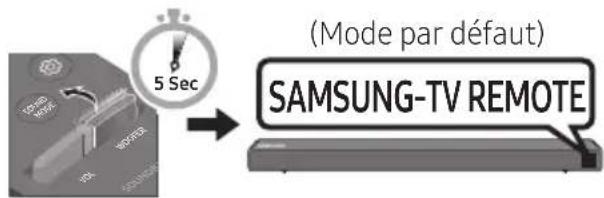

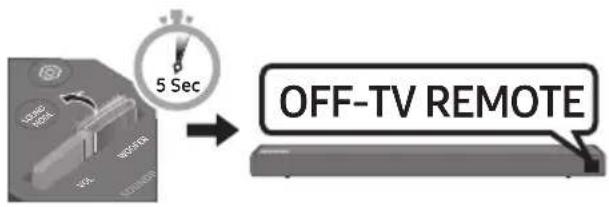

Réglage du volume de la Soundbar avec une télécommande de téléviseur ----------------------------- 25 Utilisation des touches dissimulées (Touches avec plus d’une fonction)

Spécications de sortie pour les différents modes d’effets sonores

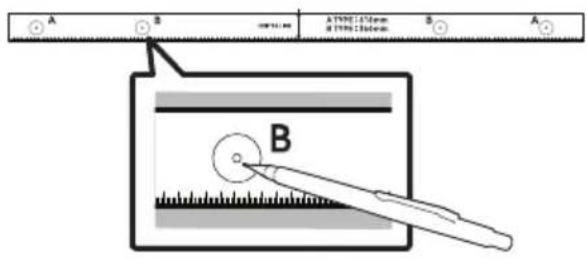

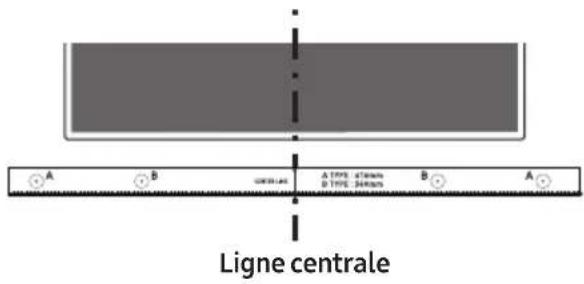

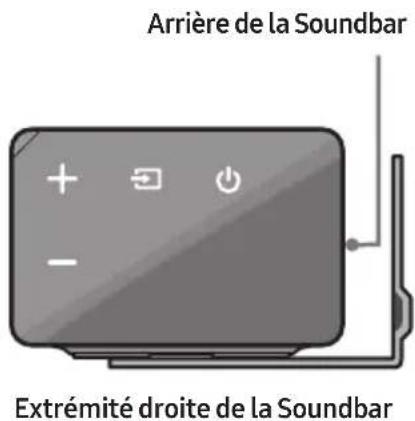

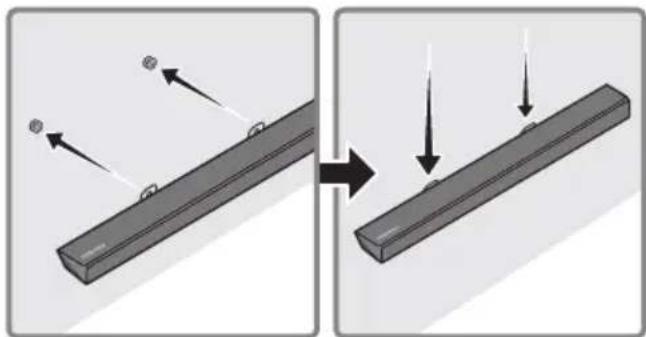

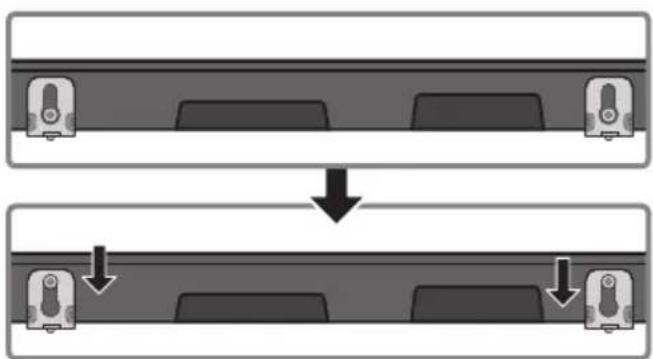

Composants de xation au mur

10 Mise à jour du Logiciel 29 Procédure de mise à jour

Si UPDATE ne s’afche pas

11 Dépannage 31 12 Licence 32 13 Avis de Licence Libre 32 14 Remarque Importante à Propos du Service 32 15 SpécicationsetGuide 33 Spécications

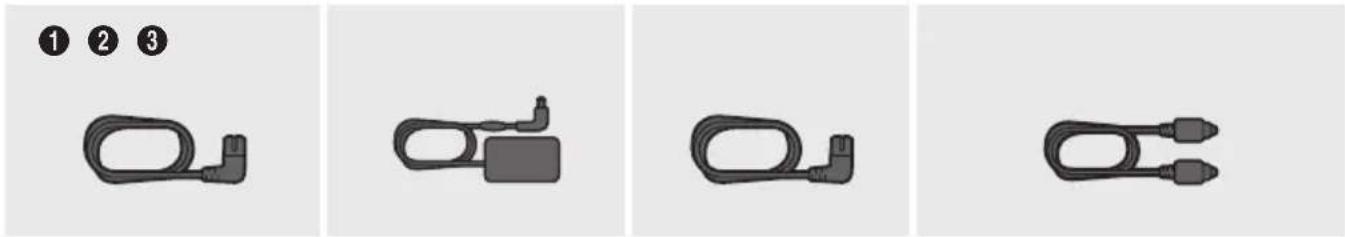

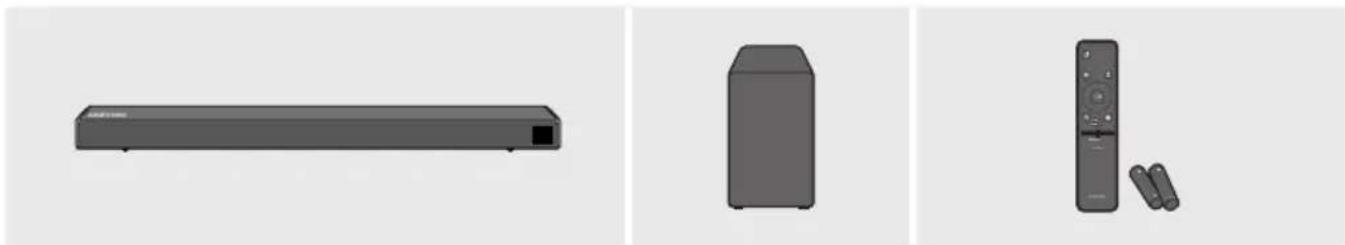

Cordon d’alimentation (Caisson de basse) Adaptateur CA/CC (Unité principale) Cordon d’alimentation (Adaptateur CA/CC) Câble optique

• Pour plus d’informations sur l’alimentation et la consommation électriques, reportez-vous à l’étiquette collée sur le produit. (Étiquette : Bas de l’Unité Principale Soundbar)

• Les étapes de connexion de l’alimentation sont étiquetées (1, 2, 3). Pour plus d’informations sur les connexions de l’alimentation, consultez la page 5.

• Pour les composants de xation murale de la Soundbar, consultez la page 27.

• Pour acheter des composants supplémentaires ou des câbles optionnels, contactez un Centre de service Samsung ou le Service client de Samsung.

• L’aspect des accessoires peut légèrement différer des illustrations ci-dessus. Insertion des piles avant l’utilisation de la télécommande (Piles AA X 2) Faites glisser le couvercle des piles dans la direction de la èche jusqu’à ce qu’il soit complètement retiré. Insérez 2 piles AA (1,5 V) orientées de sorte que la polarité soit correcte. Remettez le couvercle en le faisant glisser dans sa position.FRA - 3

02 PRÉSENTATION DU PRODUIT

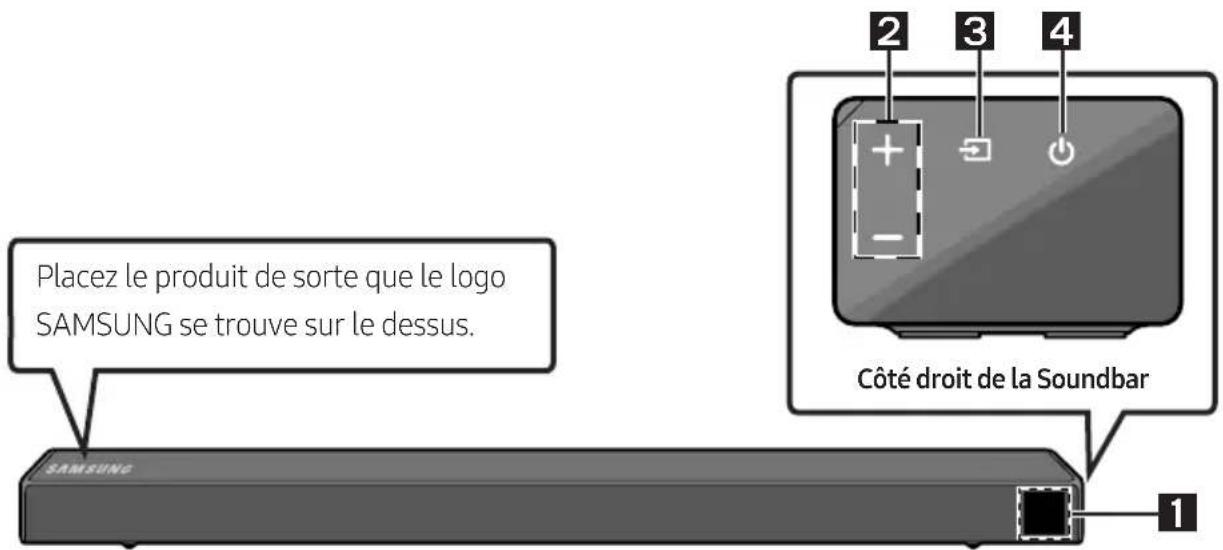

Panneau avant / Panneau côté droit de la Soundbar Placez le produit de sorte que le logo SAMSUNG se trouve sur le dessus. Côté droit de la Soundbar

Afchage Afche l'état et le mode actuel du produit.

Touche +/- (Volume) Règle le volume.

• Une fois ajusté, le niveau de volume apparaît sur l’afchage avant de la Soundbar.

Touche (Source) Sélectionne le mode d'entrée de la source. Mode d’entrée Afchage Entrée numérique optique D.IN Entrée ARC (HDMI OUT) D.IN TV ARC (Conversion automatique) Entrée AUX AUX Entrée HDMI HDMI Mode BLUETOOTH BT Mode USB USB

• Pour activer le mode «BTPAIRING», changez la source sur le mode «BT», puis appuyez et maintenez enfoncée la touche (Source) pendant plus de 5 secondes.

Touche (Alimentation) Allume et éteint l'appareil.

Lorsque vous branchez le cordon CA, la touche Marche/Arrêt fonctionne pendant 4 à 6 secondes.

Lorsque vous mettez l’unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son.

Si vous souhaitez bénécier du son du Soundbar uniquement, vous devrez éteindre les enceintes du téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec votre téléviseur.FRA - 4 Panneau inférieur de la Soundbar HDMI INUSB (5V 0.5A)AUX INDIGITAL AUDIO IN(OPTICAL)DC 24VHDMI OUT(TV-ARC) HDMI OUT (TV-ARC) HDMI IN DC 24V HDMI OUT (TV-ARC)

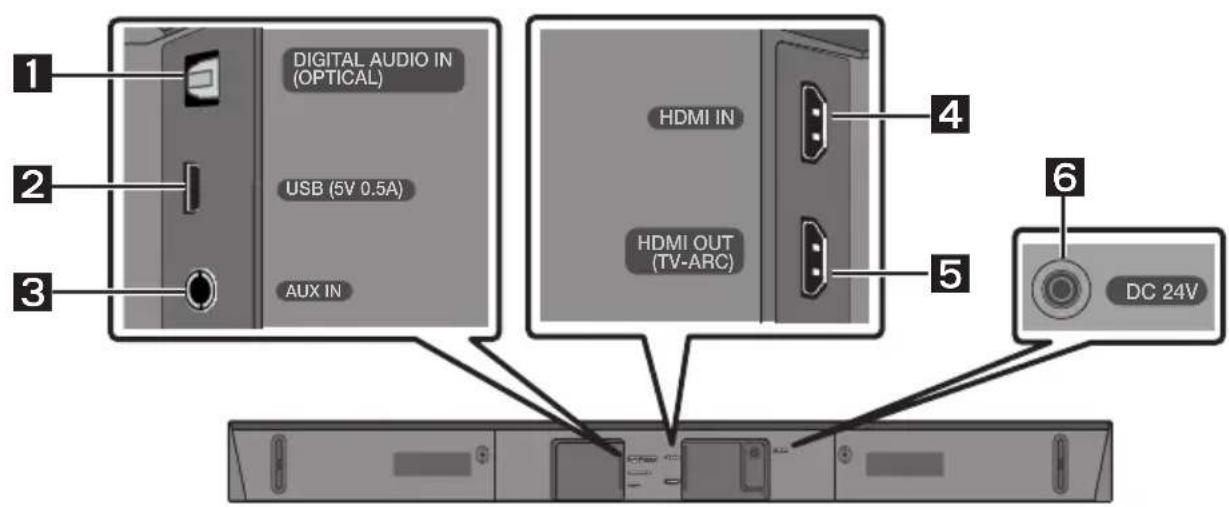

DIGITALAUDIOIN(OPTICAL) Permet de connecter la sortie numérique (optique) d'un appareil externe.

USB (5V 0.5A) Permet de connecter un périphérique USB pour lire des chiers musicaux sur le périphérique USB via la Soundbar.

AUX IN Permet de connecter la sortie numérique analogique d'un appareil externe.

HDMI IN Permet l'entrée de signaux numériques vidéo et audio simultanément à l'aide du câble HDMI. Permet de connecter la sortie HDMI d'un appareil externe.

HDMI OUT (TV-ARC) Permet de connecter une prise jack HDMI (ARC) sur un téléviseur.

DC 24V (Entrée d'alimentation électrique) Permet de connecter l'adaptateur CA/CC.

• Lorsque vous débranchez le câble d’alimentation de l’adaptateur d’alimentation CA/CC d’une prise de courant murale, retirez la che. Ne tirez pas le câble.

• Ne branchez pas cette unité ou d’autres composants à une prise CA tant que toutes les connexions entre les composants ne sont pas terminées.FRA - 5

03 CONNEXION DE LA SOUNDBAR

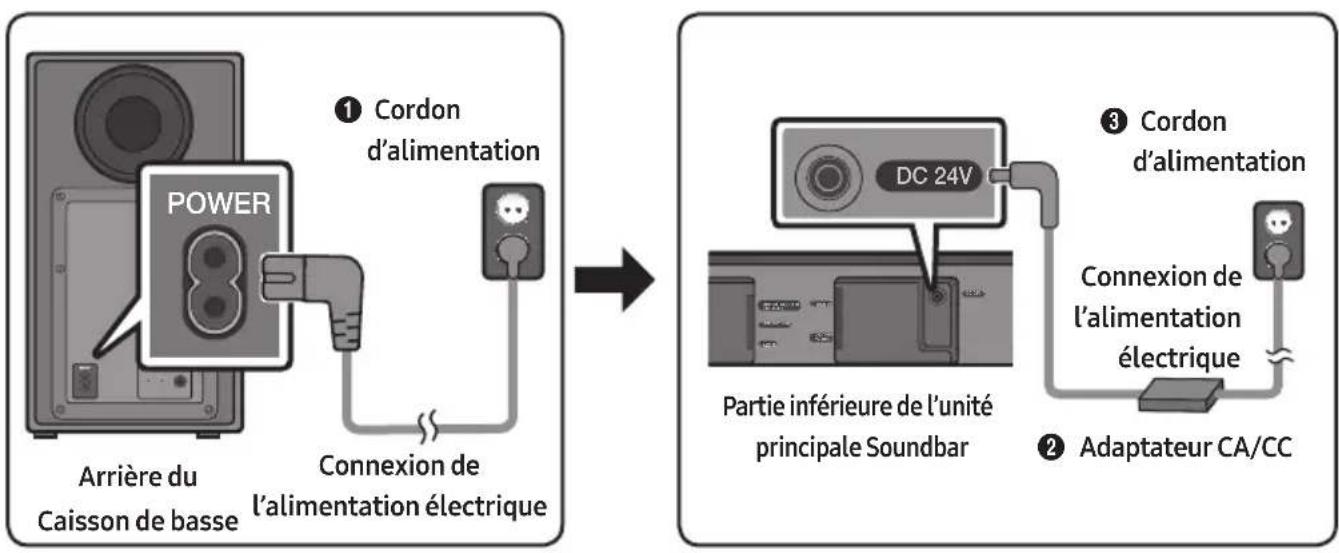

Connexion de l’alimentation électrique Utilisez les composants d’alimentation ( 1, 2 , 3) pour connecter le Caisson de basse et la Soundbar à une prise électrique dans l’ordre suivant :

Connectez le cordon d’alimentation au Caisson de basse.

Branchez le câble de sortie d’alimentation sur l’adaptateur secteur, puis à la Soundbar.

Connectez le cordon d’alimentation à la prise murale. Reportez-vous aux illustrations ci-dessous.

• Pour plus d’informations sur l’alimentation et la consommation électriques requises, reportez-vous à l’étiquette collée sur le produit. (Étiquette : Partie inférieure de l’unité principale Soundbar) POWER Arrière du Caisson de basse 1 Cordon d’alimentation Connexion de l’alimentation électrique HDMI INUSB (5V 0.5A)AUX INDIGITAL AUDIO IN(OPTICAL)DC 24VHDMI OUT(TV-ARC)DC 24V Partie inférieure de l’unité principale Soundbar 2 Adaptateur CA/CC 3 Cordon d’alimentation Connexion de l’alimentation électrique

• Veillez à poser l’adaptateur CA/CC à plat sur une table ou sur le sol. Si l’adaptateur CA/CC pend et que l’entrée du cordon CA est située face vers le haut, de l’eau ou d’autres substances étrangères risquent de pénétrer dans l’adaptateur et d’entraîner des dysfonctionnements.FRA - 6 Connexion de la Soundbar au Caisson de basse Lorsque le Caisson de basse est connecté, vous pouvez proter de la puissance sonore des graves. Connexion automatique entre le Caisson de basse et la Soundbar Lorsque vous mettez l’appareil sous tension après avoir connecté les câbles d’alimentation à la Soundbar et au Caisson de basse, le Caisson de basse est automatiquement connecté à la Soundbar.

• Une fois l’appariement automatique effectué, les indicateurs bleus situés à l’arrière du Caisson de basse s’allument. Témoins indicateurs LED sur l’arrière du Caisson de basse LED État Description Résolution Bleu Activé Connexion réussie (fonctionnement normal)

Clignotement Récupération de la connexion Vériez si le câble d’alimentation xé à l’unité principale Soundbar est connecté correctement ou attendez environ 5 minutes. Si le clignotement continue, essayez de connecter manuellement le caisson de basse. Voir page 7. Rouge Activé En veille (avec l’unité principale de la Soundbar éteinte) Vériez que le câble d’alimentation sur l’unité principale Soundbar est connecté correctement. Échec de la connexion Reconnectez. Reportez-vous aux instructions sur la connexion manuelle à la page 7. Rouge et bleu Clignotement Dysfonctionnement Reportez-vous aux informations de contact du Centre de service Samsung dans le manuel.FRA - 7 Connexion manuelle du Caisson de basse si la connexion automatique échoue Avant d’effectuer la procédure de connexion manuelle ci-dessous :

• Vériez que les câbles d’alimentation pour la Soundbar et le Caisson de basse sont connectés correctement.

• Assurez-vous que la Soundbar est allumée.

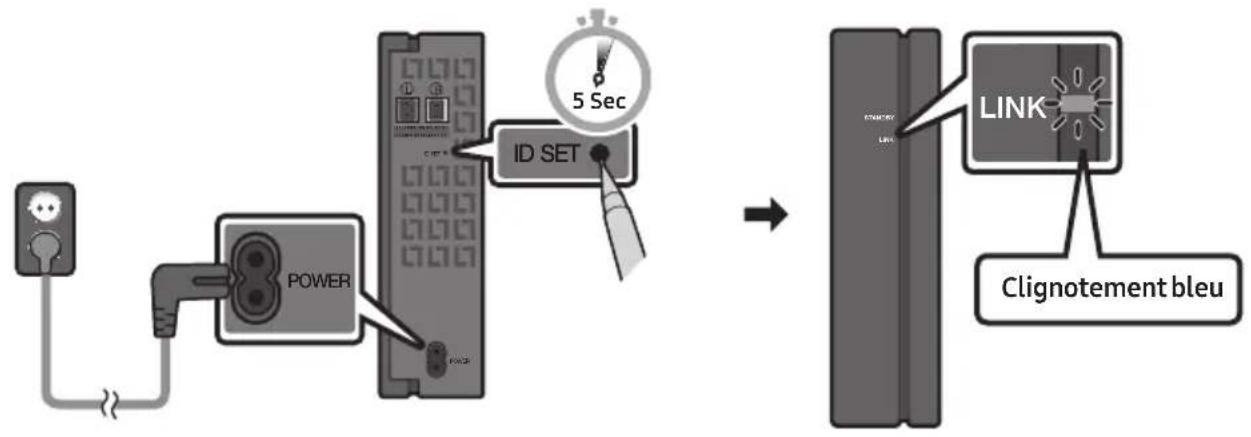

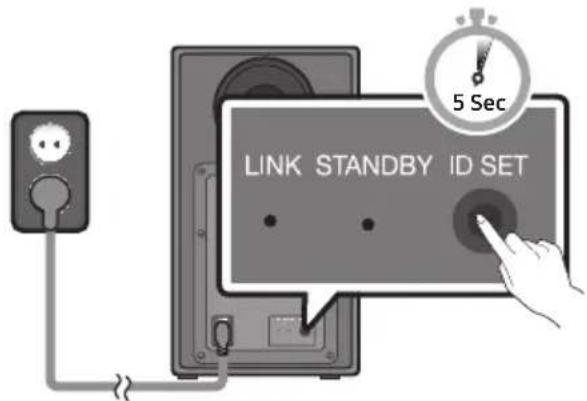

1. Appuyez sur la touche ID SET à l’arrière du Caisson de basse, et maintenez-la enfoncée pendant au

• L’indicateur rouge à l’arrière du Caisson de basse s’éteint et l’indicateur bleu clignote. 5 Sec Arrière du Caisson de basse

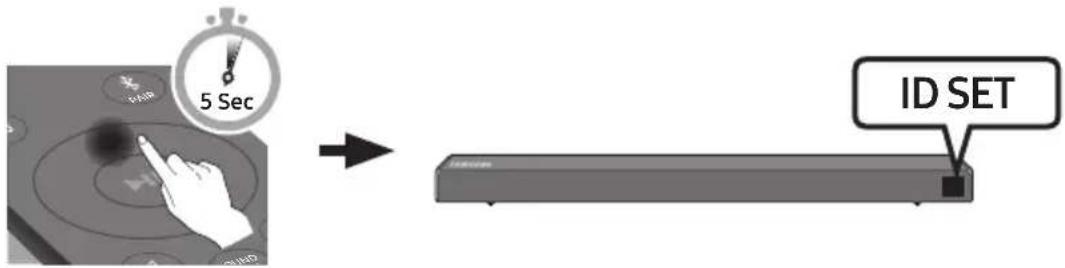

2. Appuyez sur la touche Haut de la télécommande, et maintenez-la enfoncée pendant au moins

• Le message ID SET s’afche un moment sur l’écran de la Soundbar, avant de disparaître.

• La Soundbar est automatiquement mise sous tension lorsque ID SET est terminé. ID SET SOUNDMODE PAIR 5 Sec

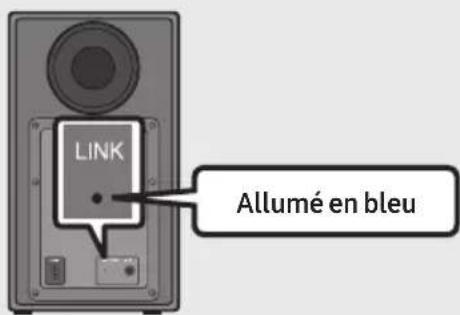

3. Vériez que le voyant LED LINK s’éclaire en bleu en continu (connexion établie).

Allumé en bleu Le voyant LED LINK arrête de clignoter et s’éclaire en bleu en continu lorsqu’une connexion est établie entre la Soundbar et le Caisson de basse sans l.FRA - 8 REMARQUES

• Ne branchez pas le cordon d’alimentation de ce produit ou votre téléviseur à une prise de courant murale tant que toutes les connexions entre les composants ne sont pas terminées.

• Avant de déplacer ou d’installer ce produit, assurez-vous de le mettre hors tension et de débrancher le cordon d’alimentation.

• Si l’unité principale est hors tension, le subwoofer sans l entrera en mode veille et la LED de STANDBY à l’arrière s’allumera en rouge après avoir clignoté en bleu plusieurs fois.

• Si vous utilisez un appareil qui utilise la même fréquence (5,8 GHz) que la Soundbar près de cette Soundbar, les interférences peuvent provoquer des interruptions de son.

• La distance de transmission maximale du signal sans l de l’unité principale est d’environ 10 mètres, mais peut varier en fonction de votre environnement d’exploitation. Si un mur en béton armé ou métallique se trouve entre l’unité principale et le subwoofer sans l, le système risque de ne pas fonctionner du tout, car le signal sans l ne peut pas passer à travers le métal. PRÉCAUTIONS

• Les antennes de réception sans l sont intégrées au subwoofer sans l. Gardez les unités à l’abri de l’eau et de l’humidité.

• Pour des performances d’écoute optimales, assurez-vous que la zone autour de l’emplacement du subwoofer sans l et du module de réception sans l (vendu séparément) ne présente pas d’obstacles. Connexion du SWA-8500S à une Soundbar (Vendue séparément) Passez au vrai son surround sans l en connectant votre kit d’enceintes arrière sans l Samsung (SWA-8500S) à votre Soundbar (Vendue séparément).

1. Connectez le module de réception sans l à 2 enceintes surround.

– Les câbles d’enceinte répondent à un code couleur. SURROUND-LEFTID SET

2. Vériez l’état de veille du module de réception sans l après l’avoir branché à une prise électrique.

• Le voyant LED LINK (LED bleue) situé sur le module de réception sans l clignote. Si la LED ne clignote pas, appuyez sur la touche ID SET au dos du module de réception sans l avec la pointe d’un stylo pendant 5 à 6 secondes jusqu’à ce que le voyant LED LINK clignote (en bleu). Pour plus d’informations sur la LED, veuillez vous reporter au manuel d’utilisation SWA-8500S. ID SET

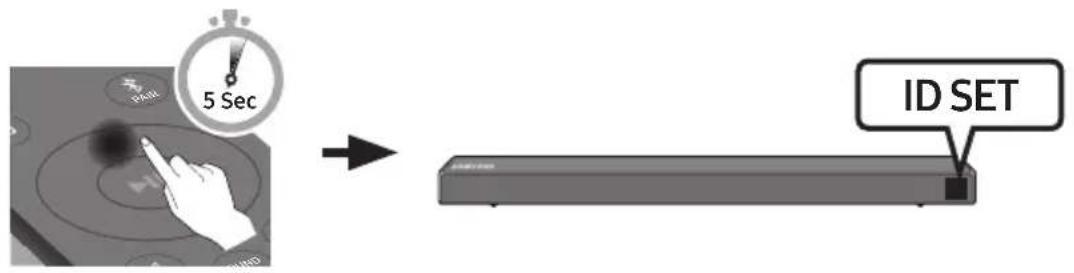

3. Appuyez sur la touche Haut de la télécommande, et maintenez-la enfoncée pendant au moins

• Le message ID SET s’afche un moment sur l’écran de la Soundbar, avant de disparaître.

• La Soundbar est automatiquement mise sous tension lorsque ID SET est terminé. ID SET SOUND MODE PAIR 5 Sec ATTENTION

• Si votre Soundbar diffuse de la musique au moment où elle est connectée au SWA-8500S, vous pourriez entendre du bruit provenant du woofer une fois la connexion terminée.

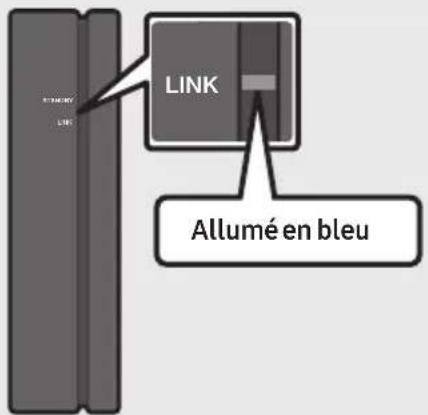

4. Vériez que le voyant LED LINK s’éclaire en bleu en continu (connexion établie).

STANDBY LINK STANDBY LINK Allumé en bleu Le voyant LED LINK arrête de clignoter et s’éclaire en bleu en continu lorsqu’une connexion est établie entre la Soundbar et le module de réception sans l.

5. Si le SWA-8500S n’est pas connecté, répétez la procédure de l’étape 2.FRA - 10

04 CONNEXION À VOTRE TÉLÉVISEUR

Écoutez le son du téléviseur depuis la Soundbar via des connexions câblées ou sans l.

• Lorsque la Soundbar est connectée à un téléviseur Samsung TV sélectionné, la Soundbar peut être contrôlée à l’aide de la télécommande du téléviseur. – Cette fonction est prise en charge par les téléviseurs Samsung Smart TV sortis en 2017 et ultérieurement, et qui prennent en charge le Bluetooth lorsque vous connectez la Soundbar au téléviseur à l’aide d’un câble optique. – Cette fonction vous permet également d’utiliser le menu du téléviseur pour ajuster le champ sonore et de nombreux réglages ainsi que le volume et la coupure du son. Méthode 1. Connexion avec un câble Lorsque les signaux de diffusion sont Dolby Digital et le réglage «Format audio de sortie numérique» est PCM sur votre téléviseur, il est recommandé de modier le réglage sur Dolby Digital. Une fois le réglage modié, vous pouvez proter d’une meilleure qualité sonore. (Le menu peut varier selon le fabricant du téléviseur.) Connexion à l’aide d’un câble optique

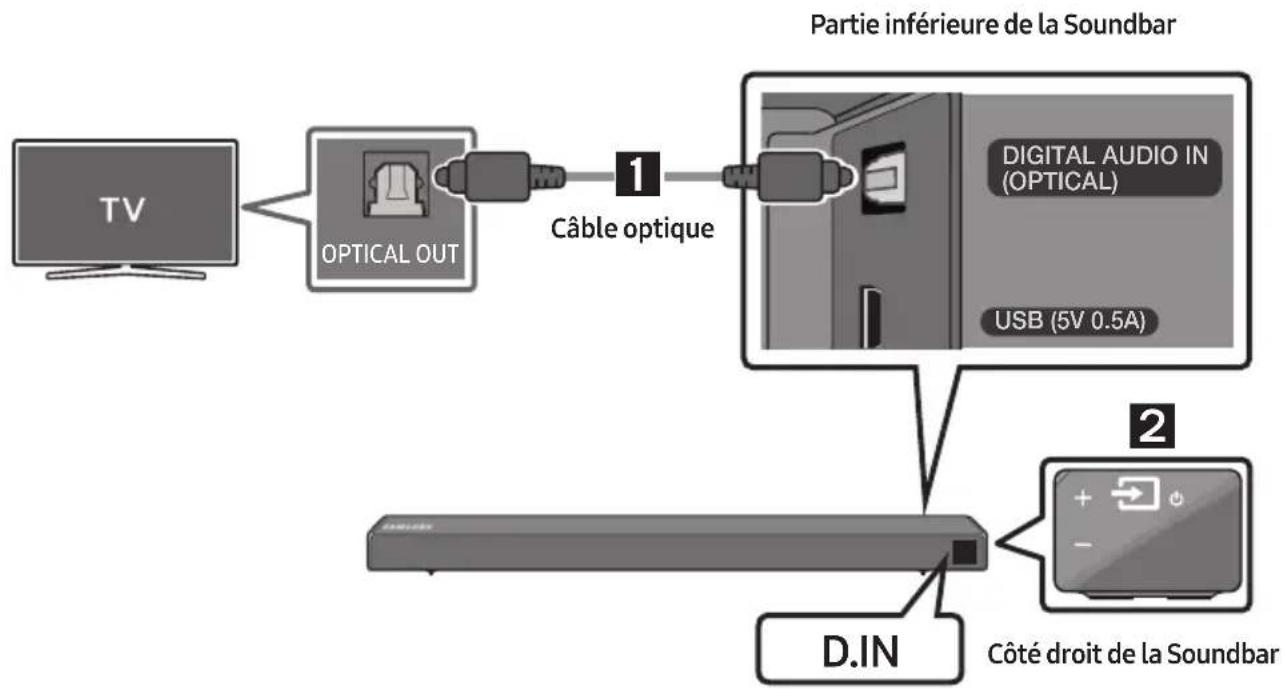

Côté droit de la Soundbar D.IN

1. Raccordez la prise DIGITALAUDIOIN(OPTICAL) de la Soundbar à la prise OPTICAL OUT du

téléviseur à l’aide d’un câble optique numérique.

2. Appuyez sur la touche (Source) sur le panneau côté droit ou la télécommande puis

sélectionnez le mode «D.IN».FRA - 11 Auto Power Link Le Auto Power Link active la Soundbar lorsque le téléviseur est mis sous tension.

1. Raccordez la Soundbar au téléviseur à l’aide d’un câble optique numérique.

2. Appuyez sur la touche Gauche de la télécommande (le point bleu sur

l’illustration à droite) pendant 5 secondes pour activer ou désactiver le Auto Power Link.

• Par défaut, le Auto Power Link est réglé sur ON. (Pour désactiver cette fonction, maintenez enfoncée la touche Gauche sur la télécommande pendant 5 secondes).

• Selon l’appareil connecté, il se peut que le Auto Power Link ne fonctionne pas.

• Cette fonction est disponible uniquement en mode «D.IN». Connexion d’un téléviseur à l’aide d’un câble HDMI HDMI OUT(TV-ARC)HDMI INHDMI IN(ARC)Contrôle de (ARC) au port HDMI INdevotretéléviseur.Câble HDMI (non fourni)Partie inférieure de la Soundbar Contrôlez le port HDMI OUT (TV-ARC) de l'unité principale Soundbar.Côté droit de la Soundbar TV ARC

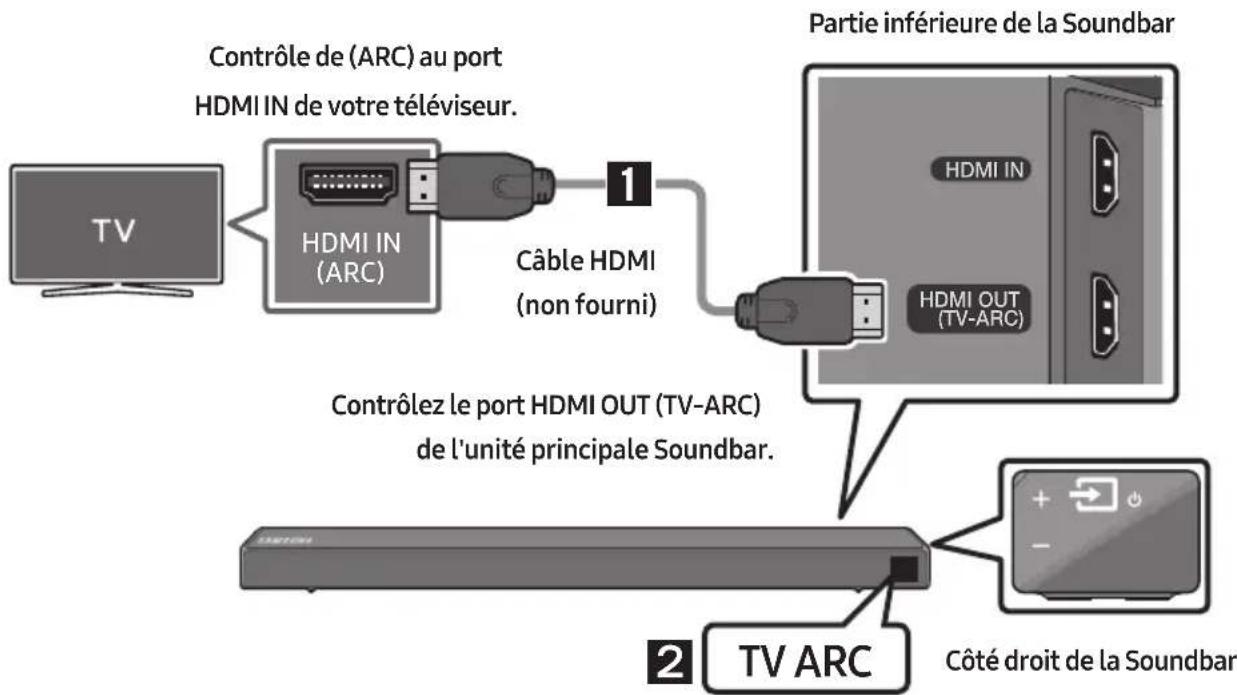

1. Avec la Soundbar et le téléviseur allumés, connectez le câble HDMI (non fourni) tel qu’illustré.

2. «TV ARC» apparaît sur la fenêtre d’afchage de l’unité principale Soundbar et vous pouvez

entendre le son du téléviseur.

• Si le son du téléviseur est inaudible, appuyez sur la touche (Source) de la télécommande ou le côté droit de la Soundbar pour passer au mode «D.IN». L’écran afche successivement «D.IN» et «TV ARC», et vous pouvez entendre le son du téléviseur.FRA - 12

• Si «TV ARC» n’apparaît pas sur la fenêtre d’afchage de l’unité principale Soundbar, vériez que le câble HDMI (non fourni) est connecté au bon port.

• Utilisez les touches de volume sur la télécommande du téléviseur pour modier le volume de la Soundbar. REMARQUES

• HDMI est une interface qui permet la transmission numérique de données vidéo et audio avec un seul connecteur.

• Si le téléviseur possède un port ARC, connectez le câble HDMI au port HDMI IN (ARC).

• Il est recommandé d’utiliser un câble HDMI sans l si possible. Si vous utilisez un câble HDMI à l, utilisez un câble dont le diamètre est inférieur à 14 mm.

• Anynet+ doit être allumé.

• Cette fonction n’est pas disponible si le câble HDMI ne prend pas en charge l’ARC. Méthode2.Connexionsansl Connexion à un téléviseur via Bluetooth Lorsqu’un téléviseur est connecté à l’aide de Bluetooth, vous pouvez écouter le son stéréo sans tracas de câblage.

• Seul un téléviseur à la fois peut être connecté. SOUND MODE PAIR

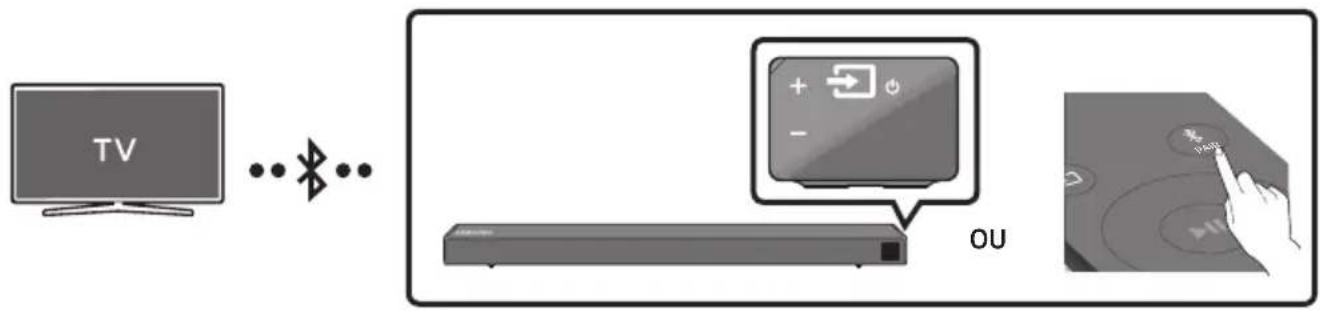

1. Appuyez sur la touche PAIR de la télécommande pour passer au mode «BTPAIRING».

(OU) a. Appuyez sur la touche (Source) sur le panneau côté droit puis sélectionnez «BT». Changez «BT» sur «BT READY». b. Lorsque «BT READY» apparaît, appuyez et maintenez enfoncée la touche (Source) sur le panneau côté droit de la Soundbar pendant plus de 5 secondes pour afcher «BTPAIRING».

2. Sélectionnez le mode Bluetooth sur le téléviseur. (Pour plus d’informations, reportez-vous au

manuel du téléviseur.)

3. Sélectionnez «[AV] Samsung Soundbar Nxxx N-Series» dans la liste sur l’écran du téléviseur.

Une Soundbar disponible est indiquée «Need Pairing» ou «Paired» dans la liste des appareils Bluetooth sur le téléviseur. Pour connecter la Soundbar, sélectionnez le message et établissez la connexion.

• Lorsque le téléviseur est connecté, [Nom du téléviseur]→ «BT» apparaît sur l’afchage avant de la Soundbar.

4. Vous pouvez maintenant entendre le son du téléviseur depuis la Soundbar.FRA - 13

Si la connexion de l’appareil échoue

• Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar Nxxx N-Series» apparaît dans la liste, supprimez-la.

• Ensuite, répétez les étapes 1 à 3. REMARQUE

• Après avoir connecté la Soundbar au téléviseur pour la première fois, utilisez le mode «BT READY» pour la reconnexion. Déconnexion de la Soundbar à partir du téléviseur Appuyez sur la touche (Source) sur le panneau côté droit ou la télécommande puis passez à n’importe quel mode sauf «BT».

• La déconnexion prend du temps parce que le téléviseur doit recevoir une réponse de la Soundbar. (Le temps requis peut varier selon le modèle de téléviseur.)

• Pour annuler la connexion Bluetooth automatique entre la Soundbar et le téléviseur, appuyez sur la touche

(Lecture/Pause) sur la télécommande pendant 5 secondes avec la Soundbar en mode «BT READY». (Commutez Activé → Désactivé) QuelleestladifférenceentreBTREADYetBTPAIRING?

• BT READY : Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou connecter un appareil mobile connecté précédemment à la Soundbar.

• BTPAIRING : Dans ce mode, vous pouvez connecter un nouvel appareil à la Soundbar. (Appuyez sur la touche  PAIR sur la télécommande ou appuyez et maintenez enfoncée la touche (Source) sur le côté droit de la Soundbar pendant plus de 5 secondes pendant que la Soundbar est en mode «BT».) REMARQUES

• Si un code PIN est demandé lors de la connexion d’un appareil Bluetooth, saisissez <0000>.

• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l’appareil Bluetooth dépasse 10 m.

• La Soundbar s’éteint automatiquement après 5 minutes en état Prêt.

• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes: – En cas de champ électrique puissant autour de la Soundbar. – En cas d’appariement simultané de plusieurs appareils Bluetooth avec la Soundbar. – Si l’appareil Bluetooth est éteint, non installé, ou présente un dysfonctionnement.

• Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l’unité principale Soundbar - par ex. des micro-ondes, des appareils LAN sans l, etc.FRA - 14

05 CONNEXION À UN APPAREIL EXTERNE

Raccordez un appareil externe via un réseau câblé ou sans l pour écouter le son de l’appareil externe via la Soundbar. Connexion à l’aide d’un câble audio Optique ou Analogique (AUX) HDMI OUT(TV-ARC)

Lecteur BD/DVD / Boîtier décodeur / Console de jeu Côté droit de la Soundbar 1 Câble optique X Raccordez DIGITALAUDIOIN(OPTICAL) de l’unité principale à la prise OPTICAL OUT de l’appareil source à l’aide d’un câble optique numérique. Y Sélectionnez le mode «D.IN» en appuyant sur la touche (Source) sur le panneau côté droit ou sur la télécommande. 2 Câble (AUX) audio X Raccordez AUX IN (Audio) de l’unité principale à la prise AUDIO OUT de l’appareil source à l’aide d’un câble audio. Y Sélectionnez le mode «AUX» en appuyant sur la touche (Source) sur le panneau côté droit ou sur la télécommande.FRA - 15 Connexion à l’aide d’un câble HDMI HDMI OUTHDMI OUT(TV-ARC)HDMI INHDMI IN(ARC) Câble HDMI (non fourni) Câble HDMI (non fourni) Partie inférieure de la Soundbar

Appareil externe Côté droit de la Soundbar

1. Raccordez un câble HDMI (non fourni) de la prise HDMI IN au dos du produit à la prise HDMI OUT

de votre appareil numérique.

2. Raccordez un câble HDMI (non fourni) de la prise HDMI OUT (TV-ARC) au dos du produit à la prise

HDMI IN de votre téléviseur.

3. Appuyez sur la touche (Source) sur le panneau côté droit ou la télécommande puis sélectionnez

4. Le mode «HDMI» s’afche sur le panneau d’afchage de la Soundbar et vous pouvez entendre le son.FRA - 16

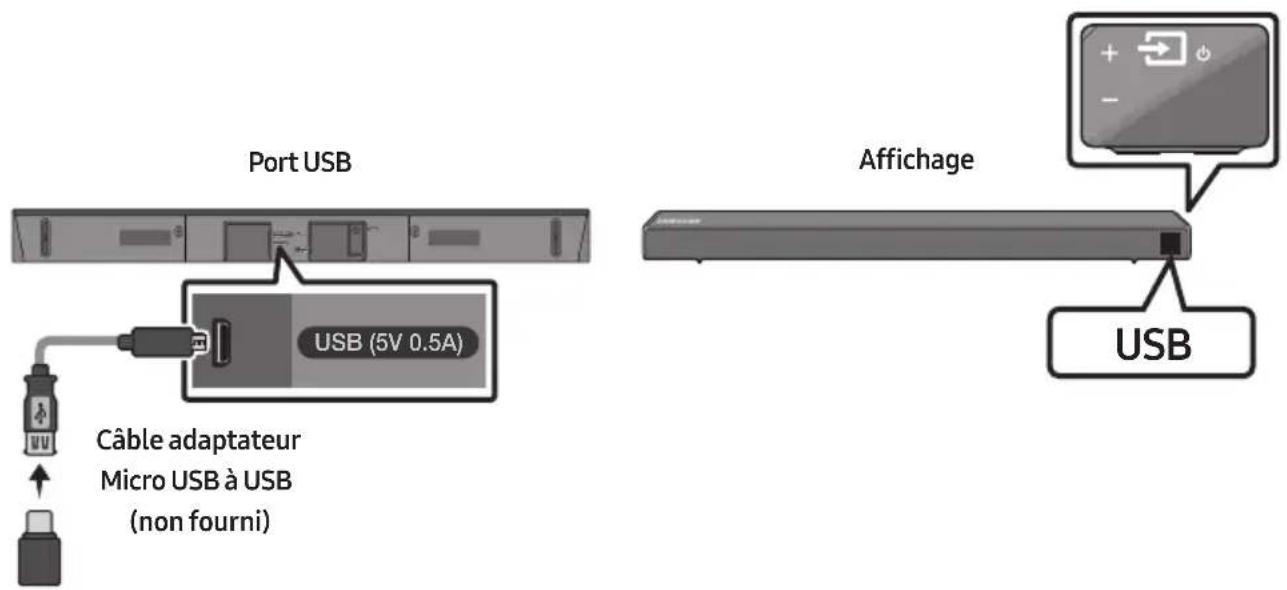

06 CONNEXION D’UN PÉRIPHÉRIQUE DE STOCKAGEUSB Vous pouvez lire des chiers musicaux situés sur les périphériques de stockage USB via la Soundbar. HDMI INHDMI OUT(TV-ARC)USB (5V 0.5A)AUX INDIGITAL AUDIO IN(OPTICAL)DC 24V USB (5V 0.5A) Afchage Port USB Câble adaptateur Micro USB à USB (non fourni) USB

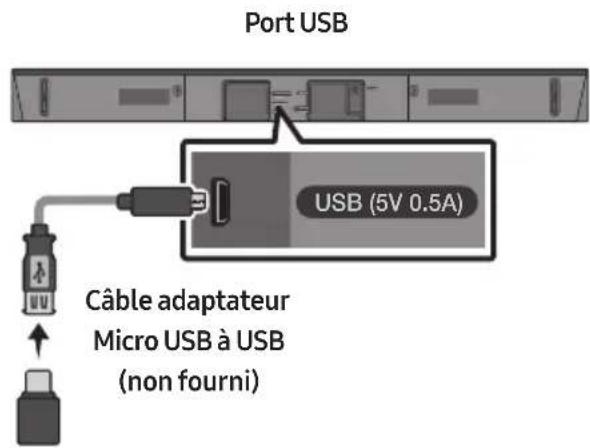

1. Raccordez un câble adaptateur Micro USB à USB avec une che USB 2.0 mâle Micro USB (Type B) à

une extrémité et avec une prise USB 2.0 femelle standard (Type A) à l’autre extrémité à la prise Micro USB de la Soundbar.

• Le câble adaptateur Micro USB à USB est vendu séparément. Pour l’achat, contactez un Centre de service Samsung ou le Service client de Samsung.

2. Raccordez votre périphérique USB à l’extrémité femelle du câble adaptateur.

3. Appuyez sur la touche (Source) sur le panneau côté droit ou la télécommande puis

4. «USB» apparaît sur l’écran d’afchage.

5. Lisez des chiers musicaux depuis le périphérique de stockage USB via la Soundbar.

• La Soundbar s’éteint automatiquement (Arrêt automatique) si aucun périphérique USB n’a été connecté pendant plus de 5 minutes.FRA - 17 Liste de compatibilités Extension Codec Débit d'échantillonnage Débit binaire *.mp3 MPEG 1 Layer2 16 ~ 48 KHz 80 ~ 320 kbps MPEG 1 Layer3 16 ~ 48 KHz 80 ~ 320 kbps MPEG 2 Layer3 16 ~ 48 KHz 80 ~ 320 kbps MPEG 2.5 Layer3 16 ~ 48 KHz 80 ~ 320 kbps *.wma Wave_Format_MSAudio1 16 ~ 48 KHz 56 ~ 128 kbps Wave_Format_MSAudio2 16 ~ 48 KHz 56 ~ 128 kbps *.aac AAC 16 ~ 96 KHz 48 ~ 320 kbps A AC- LC 16 ~ 96 KHz 128 ~ 192 kbps 5,1 canaux 320 kbps HE-AAC 24 ~ 96 KHz 48 ~ 64 kbps 5,1 canaux 160 kbps *.wav - 16 ~ 48 KHz jusqu'à 3000 kbps *.ogg OGG 1.1.0 16 ~ 48 KHz 50 ~ 500 kbps *.ac FLAC 1.1.0, FLAC 1.2.1 16 ~ 96 KHz jusqu'à 3000 kbps

• Si votre périphérique USB contient trop de dossiers et de chiers, la Soundbar mettra peut-être du temps à accéder à vos chiers et à les lancer.FRA - 18

07 CONNEXION À UN APPAREIL MOBILE

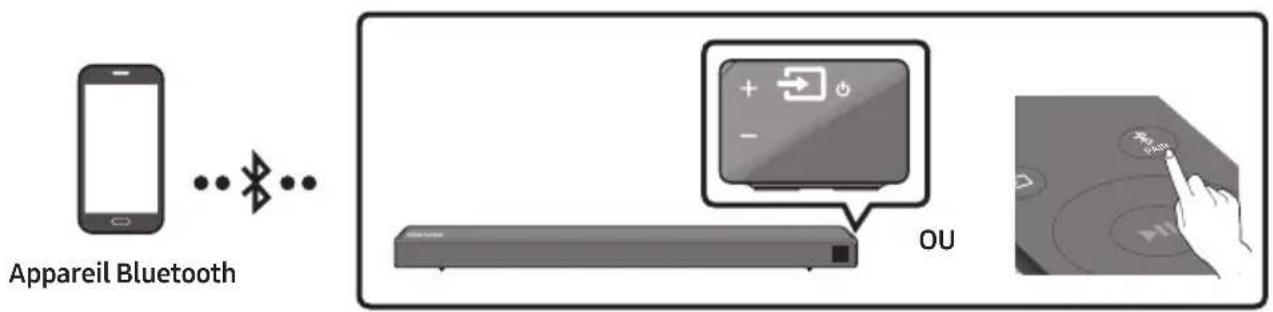

Connexion via Bluetooth Lorsqu’un appareil est connecté à l’aide de Bluetooth, vous pouvez écouter le son stéréo sans tracas de câblage.

• Vous ne pouvez pas connecter plus d’un appareil Bluetooth en même temps. SOUND MODE PAIR

Appareil Bluetooth Connexion initiale

1. Appuyez sur la touche PAIR de la télécommande pour passer au mode «BTPAIRING».

(OU) a. Appuyez sur la touche (Source) sur le panneau côté droit puis sélectionnez «BT». Changez «BT» sur «BT READY». b. Lorsque «BT READY» apparaît, appuyez et maintenez enfoncée la touche (Source) sur le panneau côté droit de la Soundbar pendant plus de 5 secondes pour afcher «BTPAIRING».

2. Sélectionnez «[AV] Samsung Soundbar Nxxx N-Series» dans la liste.

• Lorsqu’une Soundbar est connectée à l’appareil Bluetooth, [Nom de l’appareil Bluetooth] → «BT» apparaît sur l’afchage avant.

3. Lisez des chiers musicaux à partir de l’appareil, connecté via Bluetooth, via la Soundbar.

Si la connexion de l’appareil échoue

• Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar Nxxx N-Series» apparaît dans la liste, supprimez-la.

• Ensuite, répétez les étapes 1 à 2. REMARQUE

• Après avoir connecté la Soundbar au appareil mobile pour la première fois, utilisez le mode «BT READY» pour la reconnexion.FRA - 19 QuelleestladifférenceentreBTREADYetBTPAIRING?

• BT READY : Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou connecter un appareil mobile connecté précédemment à la Soundbar.

• BTPAIRING : Dans ce mode, vous pouvez connecter un nouvel appareil à la Soundbar. (Appuyez sur la touche  PAIR sur la télécommande ou appuyez et maintenez enfoncée la touche (Source) sur le côté droit de la Soundbar pendant plus de 5 secondes pendant que la Soundbar est en mode «BT».) REMARQUES

• Si un code PIN est demandé lors de la connexion d’un appareil Bluetooth, saisissez <0000>.

• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l’appareil Bluetooth dépasse 10 m.

• La Soundbar s’éteint automatiquement après 5 minutes en état Prêt.

• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes: – En cas de champ électrique puissant autour de la Soundbar. – En cas d’appariement simultané de plusieurs appareils Bluetooth avec la Soundbar. – Si l’appareil Bluetooth est éteint, non installé, ou présente un dysfonctionnement.

• Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l’unité principale Soundbar - par ex. des micro-ondes, des appareils LAN sans l, etc.

• Le Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz).

• Effectuez uniquement la connexion à un périphérique Bluetooth qui prend en charge la fonction A2DP (AV).

• Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge uniquement la fonction HF (Hands Free).

• Lorsque vous avez apparié la barre audio à un périphérique Bluetooth, sélectionner «[AV] Samsung Soundbar Nxxx N-Series» parmi la liste des périphériques connectés à ce périphérique placera automatiquement la barre audio en mode «BT». – Disponible uniquement si le Soundbar est listé dans les périphériques appariés du périphérique Bluetooth. (Le périphérique Bluetooth et le Soundbar doivent être appariés au préalable au moins une fois)

• Le Soundbar apparaîtra dans la liste des périphériques recherchés du périphérique Bluetooth uniquement lorsque le Soundbar afche «BT READY».

• La Soundbar ne peut pas être appariée à un autre appareil Bluetooth si elle est déjà en mode Bluetooth et appariée à un appareil Bluetooth. Bluetooth Power Activé (SOUND MODE) Lorsque la fonction Bluetooth Power Activé est activée et que le Soundbar est désactivé, si un périphérique Bluetooth précédemment associé essaye de se connecter au Soundbar, le Soundbar s’active automatiquement.

1. Appuyez sur la touche SOUND MODE et maintenez-la enfoncée pendant plus de 5 secondes sur la

télécommande pendant que la Soundbar est sous tension.

2. «ON-BLUETOOTH POWER» s’afche sur l’écran de la Soundbar.FRA - 20

Déconnexion de l’appareil Bluetooth d’une Soundbar Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d’utilisation de ce périphérique.

• Le système Soundbar sera déconnecté.

• Lorsque la Soundbar est déconnectée de l’appareil Bluetooth, la Soundbar afchera «BT DISCONNECTED» sur l’afchage avant. Déconnexion de la Soundbar à partir de l’appareil Bluetooth Appuyez sur la touche (Source) sur le panneau côté droit ou la télécommande puis passez à n’importe quel mode sauf «BT».

• La déconnexion prend du temps parce que l’appareil Bluetooth doit recevoir une réponse de la Soundbar. (La durée de déconnexion peut varier selon l’appareil Bluetooth)

• Lorsque la Soundbar est déconnectée de l’appareil Bluetooth, la Soundbar afchera «BT DISCONNECTED» sur l’afchage avant. REMARQUES

• En mode Bluetooth, la connexion sera perdue si la distance entre le système Soundbar et le périphérique Bluetooth dépasse 10 m.

• Le système Soundbar s’éteint après 5 minutes en état Prêt. À propos du Bluetooth Le système Bluetooth est une technologie qui permet de connecter facilement entre eux des périphériques compatibles Bluetooth à l’aide d’une liaison sans l courte distance.

• Ce périphérique Bluetooth peut générer du bruit ou créer des dysfonctionnements en fonction des conditions d’utilisation lorsque: – Une partie du corps de l’appareil est en contact avec le système de réception/transmission du périphérique Bluetooth ou du système Soundbar. – Il est soumis à des variations électriques provenant d’obstructions provoquées par un mur, un coin ou des cloisonnements de bureaux. – Il est exposé à des interférences électriques provenant d’appareils utilisant la même bande de fréquences (exemple : équipements médicaux, fours à micro-ondes et réseaux LAN sans l).

• Associer le système Soundbar et le périphérique Bluetooth tout en maintenant une faible distance.

• Plus la distance est grande entre l’Soundbar et le périphérique Bluetooth, plus la qualité de la transmission se dégrade. Si la distance excède la plage opérationnelle Bluetooth, la connexion est perdue.

• Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner correctement.

• La connexion Bluetooth ne fonctionne que lorsqu’elle est proche de l’appareil. La connexion s’interrompt automatiquement lorsque cette plage est dépassée. Même si la distance est respectée, il est possible que la qualité sonore soit détériorée par des obstacles (ex. : murs, portes).

• Cet appareil sans l peut causer des interférences électriques lors de son fonctionnement.FRA - 21 Utilisation de l’application Samsung Audio Remote Installation de l’application Samsung Audio Remote Pour contrôler la Soundbar depuis votre smartphone et l’application Samsung Audio Remote, téléchargez cette application sur Google Play. Recherchez : Samsung Audio Remote Lancement de l’application Samsung Audio Remote Pour lancer et utiliser l’application Samsung Audio Remote, appuyez sur l’icône Audio Remote sur votre téléphone, puis suivez les instructions afchées à l’écran. Audio Remote

• L’application Samsung Audio Remote n’est compatible qu’avec les téléphones portables Android qui exécutent la version 3.0 d’Android ou une version ultérieure.FRA - 22

VOL WOOFER SOUND MODE PAIR Source Appuyez pour sélectionner une source connectée à la Soundbar.

• ModeBTPAIRING Pour activer le mode «BTPAIRING», appuyez et maintenez enfoncée la touche (Source) pendant plus de 5 secondes.

Coupure de son VOL WOOFER SOUND MODE PAIR Appuyez sur la touche (Coupure de son) pour couper le son. Appuyez de nouveau sur cette touche pour activer le son.

SOUND MODE VOL WOOFER SOUND MODE PAIR Vous pouvez sélectionner l'effet sonore souhaité en choisissant parmi STANDARD ou SURROUND. Sélectionnez le mode «STANDARD» si vous voulez proter du son d'origine.

• DRC (Dynamic Range Control) Vous permet d’effectuer une commande de plage dynamique des pistes Dolby Digital. Appuyez et maintenez enfoncée la touche SOUND MODE pendant que la Soundbar est hors tension pour activer ou désactiver le DRC (Dynamic Range Control). Avec la fonction DRC activée, le bruit est réduit. (Le son peut être déformé.)

• Bluetooth Power Cette fonction allume automatiquement la Soundbar à la réception d’une demande de connexion d’un téléviseur ou d’un appareil Bluetooth connecté précédemment. Le réglage est activé par défaut. – Appuyez et maintenez enfoncée la touche SOUND MODE pendant plus de 5 secondes pour désactiver la fonction Bluetooth Power.FRA - 23

VOL WOOFER SOUND MODE PAIR Bluetooth PAIR Appuyez sur la touche PAIR. «BTPAIRING» s'afche sur l'écran de la Soundbar. Vous pouvez connecter la Soundbar à un nouvel appareil Bluetooth dans ce mode en sélectionnant la Soundbar dans la liste de recherche d'appareils Bluetooth.

Lecture / Pause VOL WOOFER SOUNDMODEPAIR Appuyez sur la touche p pour mettre le chier musical temporairement en pause. Si vous appuyez à nouveau sur la touche, le chier musical est lu.

• Fonction Auto Power Down L’appareil s’éteint automatiquement dans les situations suivantes. – Mode D.IN / HDMI / BT / USB : S’il n’y a pas de signal audio pendant 5 minutes. – Mode AUX : – Si le câble audio (AUX) est déconnecté pendant 5 minutes. – Si aucune TOUCHE n’est activée pendant 8 heures lorsque le câble (AUX) est connecté. (La fonction Mise hors tension automatique peut être désactivée uniquement dans ce cas.) – Pour désactiver la fonction Mise hors tension automatique, en mode «AUX», appuyez sur la touche p et maintenez-la enfoncée pendant 5 secondes. «ON-AUTO POWER DOWN» / «OFF-AUTO POWER DOWN» s’afche à l’écran.

VOL WOOFER SOUND MODE PAIR Haut/Bas/ Gauche/ Droite Appuyez sur les zones indiquées pour sélectionner Haut/Bas/ Gauche/Droite. Appuyez sur Haut/Bas/Gauche/Droite sur la touche pour sélectionner ou paramétrer les fonctions.

• Répétition Pour utiliser la fonction de répétition en mode «USB», appuyez sur la touche Haut.

• Sautdechiermusical Appuyez sur la touche Droite pour sélectionner le chier musical suivant. Appuyez sur la touche Gauche pour sélectionner le chier musical précédent.

• Anynet+ / Auto Power Link Vous pouvez activer ou désactiver Anynet+ et le Auto Power Link. Les fonctions Anynet+ et Auto Power Link sont activées et désactivées respectivement par les touches Droite et Gauche. – Anynet+ : Si la Soundbar est connectée à un téléviseur Samsung via un câble HDMI, vous pouvez contrôler votre Soundbar avec une télécommande de téléviseur Samsung. Appuyez sur la touche Droite et maintenez-la enfoncée pendant 5 secondes pour ON ou OFF Anynet+. – Auto Power Link : Si la Soundbar est connectée au téléviseur par un câble optique numérique, la Soundbar peut s’allumer automatiquement lors de la mise sous tension de votre téléviseur. Appuyez et maintenez enfoncée la touche Gauche pendant environ 5 secondes pour basculer le Auto Power Link sur ON et OFF. – Par défaut, Anynet+ / Auto Power Link sont réglés sur ON

• ID SET Appuyez et maintenez enfoncée la touche Haut pendant 5 secondes pour terminer ID SET (lors de la connexion à un accessoire).FRA - 24

• Fonction de restriction du volume Votre audition pouvant être endommagée lorsque la connexion est à un volume élevé, cette fonction ajuste le volume à 20 lorsque le volume réglé est supérieur à 20. – La valeur par défaut de la restriction du volume est désactivée. Le volume réglé est conservé même lorsque la connexion est désactivée. – Pour modier le réglage, appuyez et maintenez enfoncée la touche Bas sur la télécommande pendant 5 secondes. Lorsque la restriction du volume est désactivée, «V FREE» s’afche sur l’écran, et lorsqu’elle est activée, «V LOCK» apparaît.

Commande sonore VOL WOOFER SOUND MODE PAIR Vous pouvez sélectionner parmi TREBLE, BASS, ou AUDIO SYNC.

• Pour contrôler le volume des aigus et des graves, sélectionnez TREBLE ou BASS dans les paramètres audio, puis réglez le volume, de -6 à +6, à l’aide des touches Haut/Bas.

• Appuyez et maintenez enfoncée la touche (Commande sonore) pendant environ 5 secondes pour ajuster le son pour chaque bande de fréquence. 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz et 10 KHz peuvent être sélectionnés à l’aide des touches Gauche/Droite et chaque réglage peut être déni entre -6 et +6 à l’aide des touches Haut/Bas.

• Si l’image et le son ne sont pas synchronisés entre votre téléviseur et la Soundbar, sélectionnez AUDIO SYNC dans les paramètres audio, puis réglez le décalage audio, de 0 à 300 millisecondes, à l’aide des touches Haut/Bas. (Pas disponible en mode «USB»).

• AUDIO SYNC n’est pris en charge que dans certaines fonctions.

VOL WOOFER SOUNDMODEPAIR WOOFER SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR Appuyez sur les touches haut ou bas pour régler le volume du caisson de basse sur -12 ou entre -6 et +6. Pour régler le niveau de volume du caisson de basse sur 0, appuyez sur la touche.

• Coupure de son Appuyez sur la touche VOL pour couper le son. Appuyez de nouveau sur cette touche pour activer le son.FRA - 25 Réglage du volume de la Soundbar avec une télécommande de téléviseur Si vous avez un téléviseur Samsung, vous pouvez régler le volume de la Soundbar à l’aide de la télécommande IR fournie avec votre téléviseur Samsung. Utilisez d’abord le menu du téléviseur pour régler le son de votre téléviseur Samsung sur les enceintes externes, puis utilisez votre télécommande Samsung pour contrôler le volume de la Soundbar. Pour plus d’informations, reportez-vous au manuel d’utilisateur du téléviseur. Le mode par défaut de cette fonction est contrôlé par une télécommande de téléviseur Samsung. Si votre téléviseur n’est pas un téléviseur Samsung, suivez les instructions ci-dessous pour changer les réglages de cette fonction.

2. Si vous ne voulez pas utiliser cette fonction,

poussez la touche WOOFER vers le haut et maintenez-la enfoncée pendant 5 secondes jusqu’à ce que «OFF-TV REMOTE» apparaisse à l’écran. SOUND MODE VOL WOOFER SOUNDBAR 5 Sec OFF-TV REMOTE

3. Si vous voulez contrôler la Soundbar avec la

télécommande de votre téléviseur, poussez la touche WOOFER vers le haut et maintenez-la enfoncée pendant 5 secondes jusqu’à ce que «ALL-TV REMOTE» apparaisse à l’écran. Utilisez ensuite le menu de votre téléviseur pour sélectionner les enceintes externes. SOUND MODE VOL WOOFER SOUNDBAR 5 Sec ALL-TV REMOTE

4. Si vous voulez restaurer la Soundbar en

mode par défaut (contrôlé par une télécommande d’un téléviseur Samsung), poussez la touche WOOFER vers le haut et maintenez-la enfoncée pendant 5 secondes jusqu’à ce que «SAMSUNG-TVREMOTE» apparaisse à l’écran. SOUND MODE VOL WOOFER SOUNDBAR 5 Sec (Mode par défaut) SAMSUNG-TVREMOTE – Chaque fois que vous poussez la touche WOOFER vers le haut et la maintenez enfoncée pendant 5 secondes, le mode commute dans l’ordre suivant : «SAMSUNG-TVREMOTE» (Mode par défaut) → «OFF-TV REMOTE» → «ALL-TV REMOTE». – La disponibilité de cette fonction dépend de la télécommande. – Fabricants prenant en charge cette fonction: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCAFRA - 26 Utilisation des touches dissimulées (Touches avec plus d’une fonction) Touche dissimulée Page de référence Touche de télécommande Fonction WOOFER Télécommande de votre téléviseur Activer/Désactiver (Veille) page 25 (Source) Appariement BT page 22 p (Lecture / Pause) Auto Power Down Activer/Désactiver (Mode AUX) page 23 Initialiser (Veille) page 30 BT prêt page 13 Gauche Auto Power Link ON/OFF page 23 Droite Anynet+ ON/OFF page 23 Haut ID SET page 23 Bas Restriction du volume Activer/Désactiver page 24 (Commande sonore) EQ bande 7 page 24 SOUND MODE DRC ON/OFF (Veille) page 22 Bluetooth Power page 22 Spécicationsdesortiepourlesdifférentsmodesd’effetssonores Effet Entrée Sortie Sans kit d’enceintes arrièresansl Avec kit d’enceintes arrière sansl SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER STANDARD

• Le kit d’enceintes arrière sans l Samsung peut être acheté séparément. Pour acheter un kit, contactez le vendeur chez qui vous avez acheté la Soundbar.FRA - 27 09 INSTALLATION DU SUPPORT MURAL Précautions d’installation

• Installez sur un mur vertical uniquement.

• N’installez pas dans un endroit à température élevée ou humide.

• Vériez si le mur est sufsamment robuste pour supporter le poids du produit. Sinon, renforcez le mur ou choisissez un autre point d’installation.

• Achetez et utilisez les vis de xation ou les ancrages appropriés pour le type de mur dont vous disposez (plaque de plâtre, plaque métallique, bois, etc.). Si possible, xez les vis portantes dans les poteaux.

• Achetez les vis de support mural selon le type et l’épaisseur du mur sur lequel vous souhaitez monter la Soundbar. – Diamètre: M5 – Longueur: 35 mm ou plus recommandés.

• Connectez les câbles depuis l’unité aux appareils externes avant d’installer la Soundbar sur le mur.

• Assurez-vous que l’unité est éteinte et débranchée avant de l’installer. Sinon, cela pourrait provoquer un choc électrique. Composantsdexationaumur Guidedexationmurale Visdexation (2 pièces) Vis (2 pièces) Supportdexationmurale (2 pièces)

1. Placez le Guidedexationmurale contre le

• Le Guidedexationmurale doit être de niveau.

• Si votre téléviseur est monté sur le mur, installez la Soundbar à au moins 5 cm sous le téléviseur. 5 cm minimumFRA - 28

2. Alignez la LignecentraleduGuidede

xationmurale avec le centre de votre téléviseur (si vous xez la Soundbar sous votre téléviseur), puis xez le Guidede xationmurale au mur avec du ruban adhésif.

• Si vous ne xez pas la Soundbar sous un téléviseur, placez la Ligne centrale au centre de la zone d’installation. Ligne centrale

3. Appuyez avec la pointe d’un stylo ou d’un

crayon bien taillé au centre des images B-TYPE à chaque extrémité du guide pour marquer les trous des vis portantes, puis retirez le Guidedexationmurale.

4. À l’aide d’une mèche appropriée, faites un

trou dans le mur au niveau de chaque marque.

• Si les marques ne correspondent pas aux positions des poteaux muraux, veillez à insérer les ancrages ou les chevilles Molly appropriées dans les trous avant d’insérer les vis portantes. Si vous utilisez des ancrages ou des chevilles Molly, pensez à percer des trous sufsamment larges pour les accueillir.

5. Enfoncez une vis (non fournie) dans chaque

Visdexation, puis vissez fermement chaque vis dans un trou pour vis portante.

6. Installez les Supportdexationmurale sur

la partie inférieure de la Soundbar, en veillant à les positionner correctement, en utilisant 2 Vis.

• Lors de l’assemblage, veillez à ce que l’accroche des Supportdexation murale se trouve sur l’arrière de la Soundbar. Arrière de la Soundbar Extrémité droite de la SoundbarFRA - 29

7. Installez la Soundbar, sur laquelle sont xés

les Supportsdexationmurale, en accrochant les Supportsdexationmurale sur les Visdexation sur le mur.

8. Faites glisser la Soundbar vers le bas, comme

indiqué ci-dessous, an que les Support de xationmurale reposent de manière sûre sur les Visdexation.

• Insérez les Visdexation dans la partie large (inférieure) des Supportdexation murale, puis faites glisser les Support de xationmurale vers le bas an que les Supportdexationmurale reposent de manière sûre sur les Visdexation.

LOGICIEL Samsung peut proposer des mises à jour pour le microprogramme du système de la Soundbar prochainement. Port USB HDMI IN HDMI OUT (TV-ARC) USB (5V 0.5A) AUX IN

(OPTICAL) DC 24V USB (5V 0.5A) Câble adaptateur Micro USB à USB (non fourni) Si une mise à jour est proposée, vous pouvez mettre à jour le microprogramme en connectant le périphérique USB contenant la mise à jour du microprogramme enregistré au port USB de votre Soundbar. Pour plus d’informations sur comment télécharger des chiers de mise à jour, rendez- vous sur le site Samsung Electronics (www.samsung.com

Support). Ensuite, saisissez ou sélectionnez le modèle de votre Soundbar, sélectionnez Software & Apps, puis Downloads. Notez que les noms d’option peuvent varier.FRA - 30 Procédure de mise à jour

1. Raccordez un câble adaptateur Micro USB à

USB avec une che USB 2.0 mâle Micro USB (Type B) à une extrémité et avec une prise USB 2.0 femelle standard (Type A) à l’autre extrémité à la prise Micro USB de la Soundbar.

• Le câble adaptateur Micro USB à USB est vendu séparément. Pour l’achat, contactez un Centre de service Samsung ou le Service client de Samsung.

2. Suivez les étapes ci-dessous pour

télécharger le logiciel du produit : Rendez-vous sur le site Web Samsung sur (samsung.com) recherchez le nom du modèle - sélectionnez l’option de menu d’assistance client (le nom de l’option est sujet à modications)

3. Sauvegardez le logiciel téléchargé sur une

clé USB et sélectionnez «Extraire ici» pour dézipper le chier.

4. Éteignez la Soundbar et connectez la clé USB

contenant la mise à jour du logiciel au port femelle sur un câble adaptateur Micro USB. Connectez le câble au port USB sur la Soundbar.

5. Allumez la Soundbar. Dans les 3 minutes qui

suivent, «UPDATE» s’afche et la mise à jour commence.

6. Lorsque la mise à jour est terminée, la

Soundbar s’éteint. Appuyez sur la touche p de la télécommande pendant 5 secondes. «INIT» s’afche à l’écran puis la Soundbar s’éteint. La mise à jour est terminée.

• Ce produit est équipé de la fonction DUAL BOOT. Si la mise à jour du micrologiciel échoue, vous pouvez exécuter à nouveau la mise à jour. SiUPDATEnes’afchepas

1. Éteignez la Soundbar, déconnectez et ensuite

reconnectez le périphérique de stockage qui contient le chier de mise à jour au port USB de la Soundbar.

2. Débranchez le cordon d’alimentation de la

Soundbar, rebranchez-le, puis allumez la Soundbar.

• La mise à jour du micrologiciel peut ne pas se faire correctement si les chiers audio reconnus par la Soundbar sont stockés dans le périphérique de stockage.

• N’éteignez pas l’appareil et ne retirez pas le périphérique USB lorsque les mises à jour sont en train d’être appliquées. L’unité principale s’éteindra automatiquement après avoir terminé la mise à jour du micrologiciel.

• Lorsque la mise à jour est terminée, la conguration de l’utilisateur de la Soundbar est réinitialisée. Nous vous recommandons d’écrire vos paramètres pour pouvoir les rétablir après la mise à jour. Notez que la mise à jour du micrologiciel réinitialise également la connexion du subwoofer. Si la connexion au subwoofer n’est pas rétablie automatiquement après la mise à jour, reportez-vous à la page 6. Si la mise à jour du logiciel échoue, contrôlez si la clé USB est défectueuse.

• Les utilisateurs de Mac OS doivent utiliser MS-DOS (FAT) comme format USB.

• L’exécution de la mise à jour via USB peut ne pas être possible en fonction du fabricant du périphérique de stockage.FRA - 31 11 DÉPANNAGE Avant de contacter l’assistance, veuillez lire ce qui suit. L’unité ne s’allume pas. Lecordond’alimentationest-ilbranchédanslaprisemurale? ; Branchez la che secteur sur la prise. Une fonction ne répond pas lorsque la touche est enfoncée. Del’électricitéstatiqueest-elleprésentedansl’air? ; Débranchez la che secteur et rebranchez-la. Des distorsions sonores se font entendre en mode BT. ; Consultez les sections sur la connexion Bluetooth aux pages 12 et 18. Aucun son n’est produit. Lafonctiondecoupuredusonest-elleactivée? ; Appuyez sur la touche VOL pour annuler cette fonction. Levolumeest-ilrégléàsonminimum? ; Réglez le volume. La télécommande ne fonctionne pas. Lespilessont-elleusées? ; Remplacez avec des piles neuves. Est-cequeladistanceentrelatélécommandeetl’unitéprincipaleSoundbaresttropgrande? ; Rapprochez la télécommande de l’unité principale Soundbar. La LED rouge sur le caisson de basse clignote et le caisson de basse ne produit aucun son. Ce problème peut se produire si le caisson de basse n’est pas connecté à l’unité principale Soundbar. ; Essayez de reconnecter votre caisson de basse. (Voir page 6.) Le caisson de basse bourdonne et vibre considérablement. Essayez de régler les vibrations de votre caisson de basse. ; Poussez la touche WOOFER de votre télécommande vers le haut ou le bas pour régler le volume du caisson de basse. (sur -12 ou entre -6 et +6)FRA - 32 12 LICENCE Manufactured under license from Dolby Laboratories. Dolby, Dolby Audio, Pro Logic, and the double-D symbol are trademarks of Dolby Laboratories. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited. DTS, the Symbol, DTS in combination with the Symbol, and DTS 2.0 Channel are registered trademarks or trademarks of DTS, Inc. in the United States and/or other countries. © DTS, Inc. All Rights Reserved. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries.

LIBRE Pour toute requête et demande concernant les sources ouvertes, contactez Samsung via e-mail à l’adresse (oss.request@samsung.com). 14 REMARQUE IMPORTANTE À PROPOS DU SERVICE

• Les gures et les illustrations du présent Manuel d’utilisation sont fournies à titre de référence uniquement et peuvent différer de l’apparence du produit réel.

• Des frais supplémentaires pourront vous être facturés dans les cas suivants : (a) Vous demandez l’intervention d’un ingénieur, mais il s’avère que l’appareil ne présente aucune anomalie (par ex. vous n’avez pas lu ce Manuel d’utilisation). (b) Vous portez l’unité à un centre de réparation, mais il s’avère que celle-ci ne présente aucune défaillance (par ex. vous n’avez pas lu ce Manuel d’utilisation).

• Le montant de ces frais administratifs vous sera notié avant que tout travail ou toute visite à votre domicile ne soit effectuée).FRA - 33 15 SPÉCIFICATIONSETGUIDE Spécications Nom du modèle HW-N450

Poids 2,2 kg Dimensions(L x H x P) 904,0 x 55,0 x 80,0 mm Plage de températures en fonctionnement +5°C à +35°C Plage d’humidité en fonctionnement 10 % ~ 75 % AMPLIFICATEUR Puissance de sortie nominale 40W x 4 Formats de lecture pris en charge (Le son DTS 2.0 est lu au format DTS.) LPCM 2ch, Dolby Audio™ (prise en charge de Dolby® Digital), DTS PUISSANCE DE SORTIE DE L’APPAREIL SANS FIL Puissance de transmission BT max. Puissance de transmission SRD max. 100 mW à 2,4 GHz – 2,4835 GHz 25 mW à 5,725 GHz – 5,825 GHz Nom du caisson de basse PS-WN20 Poids 5,7 kg Dimensions(L x H x P) 220,0 x 369,0 x 279,0 mm AMPLIFICATEUR Puissance de sortie nominale 160W Consommation électrique totale en veille (W) 2,9W Bluetooth Méthode de désactivation du port Appuyez et maintenez enfoncée la touche SOUND MODE pendant plus de 5 secondes pour désactiver la fonction Bluetooth Power. REMARQUES

• Samsung Electronics Co,, Ltd se réserve le droit de modier les caractéristiques sans préavis.

• Le poids et les dimensions sont approximatifs.FRA - 34

• Samsung Electronics déclare par la présente que cet équipement est conforme à la directive 2014/53/UE. Le texte complet de la déclaration de conformité de l’UE est disponible à l’adresse Internet suivante : http://www.samsung.com, puis allez dans Assistance > Sélectionner un produit et saisissez le nom de modèle. Cet équipement peut fonctionner dans tous les pays de l’Union européenne. [Elimination des batteries de ce produit] (Applicable aux pays disposant de systèmes de collecte séparés) Le symbole sur la batterie, le manuel ou l’emballage indique que les batteries de ce produit ne doivent pas être éliminées en n de vie avec les autres déchets ménagers. L’indication éventuelle des symboles chimiques Hg, Cd ou Pb signie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l’environnement. An de protéger les ressources naturelles et d’encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries. Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques & électroniques) (Applicable aux pays disposant de systèmes de collecte séparés) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spéciques à l’appareil, par ex. la réglementation REACH WEEE, rendez-vous sur : http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.htmlGRE - ii ΠΛΗΡΟΦΟΡΊΕΣ ΓΊΑ ΤΗΝ ΑΣΦΑΛΕΊΑ ΠΡΟΕΊΔΟΠΟΊΉΣΕΊΣ ΓΊΑ ΤΗΝ
