MODE D'EMPLOI EX502 BC ACOUSTIQUE

Amplificateur de puissance

OWNER'S MANUEL

MODE D'EMPLOI

MANUEL DEL USUARIO

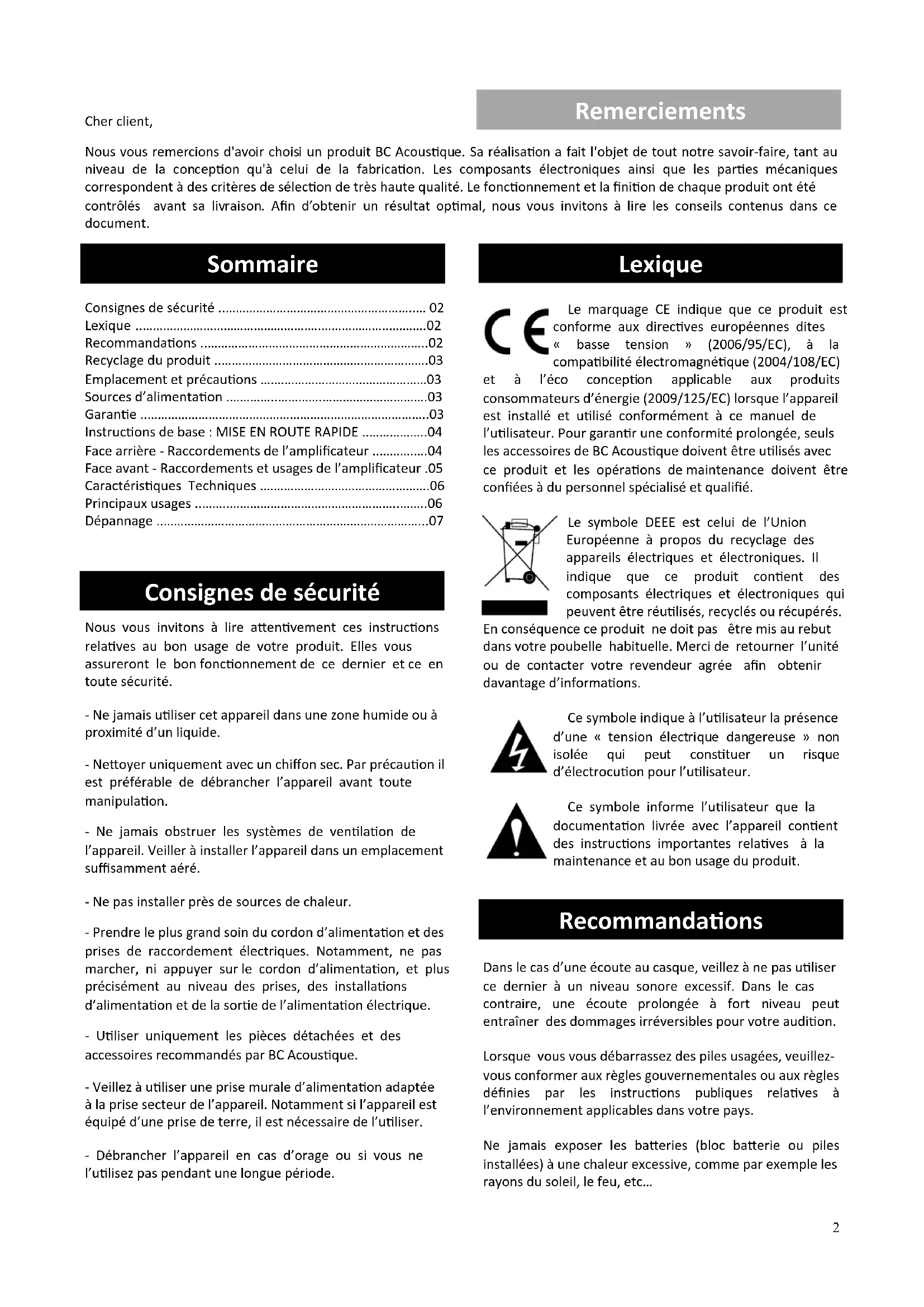

Nous vous remercions d'avoir choisi un produit BC Acoustique. Sa réalisation a fait l'objet de tout notre savoir-faire, tant au niveau de la conception qu'a celui de la fabrication. Les composants électroniques ainsi que les parties mécaniques correspondant à des critères de selection de très haute qualité. Le fonctionnement et la finition de chaque produit ont été contrôlés avant sa livraison. Afin d'obtenir un résultat optimal, nous vous invitons à dire les conseils contenus dans ce document.

Sommaire

Consignes de sécurité 02

Lexique 02

Recommendations 02

Recyclage du produit 03

Emplacement et précautions 03

Sources d'alimentation 03

Garantie 03

Instructions de base : MISE EN ROUTE RAPIDE .04

Face arrriere - Raccordements de I'amplificateur 04

Face avant - Raccordements et usages de l'amplificateur .05

Charactéristiques Techniques 06

Principaux usages 06

Dépannage 07

Consignes de sécurité

Nous vous invitons à dire attentivement ces instructions relatives au bon usage de votre produit. Elles vous assureront le bon fonctionnement de ce dernier et ce en toute sécurité.

• Ne jamais utiliser cet apparéil dans une zone humide ou à proximé d'un liquide.
• Nettoyer uniquement avec un chiffon sec. Par précaution il est préféable de débrancher l'appareil avant toute manipulation.
• Ne jamais obstruer les systèmes de ventilation de l'appareil. Veiller à installer l'appareil dans un emplacement suffisamment aéré.
• Ne pas installer pres de sources de chaleur.
• Prendre le plus grand soin du cordon d'alimentation et des prises de raccordement électriques. Notamment, ne pas marcher, ni appuyer sur le cordon d'alimentation, et plus précisé au niveau des prises, des installations d'alimentation et de la sortie de l'alimentation électrique.
• Utiliser uniquement les pieces détaches et des accessoires recommendés par BC Acoustique.
• Veillez à utiliser une prise murale d'alimentation adaptée à la prise secteur de l'appareil. Notamment si l'appareil est équipé d'une prise de terre, il est nécessaire de l'utiliser.
• Débrancher l'appareil en cas d'orage ou si vous ne l'utilise pas pendant une longue période.

Lexique

CE Le marquage CE indique que ce produit est conforme aux directives europeennes dites «asse tension » (2006/95/EC), à la compatibilité electromagnetique (2004/108/EC)

et à l'éco conception applicable aux produits consommateurs d'énergie (2009/125/EC) lorsque l'appareil est installé et utilisé conformément à ce manuel de l'utilisateur. Pour garantir une conformité prolongée, seuls les accessoires de BC Acoustique doivent être utilisés avec ce produit et les opérations de maintenance doivent être confiées à du personnel spécialisé et qualifié.

Le symbole DEEE est celui de l'Union Européenne à propos du recyclage des appar兼ils électriques et électroniques. Il indique que ce produit contient des composants électriques et électroniques qui peuvent être réutilisés, recyclés ou recupérés.

En conséquence ce produit ne doit pas être mis au rebut dans votre poubelle habituelle. Merci de returner l'unité ou de contacter votre revendeur/agree afin obtenir davantage d'informations.

Ce symbole indique à l'utilisateur la présence d'une « tension électrique dangereuse » non isolée qui peut constituer un risque d'électrocution pour l'utilisateur.

Ce symbole informe l'utilisateur que la documentation livre avec l'appareil contient des instructions importantes relatives à la maintenance et au bon usage du produit.

Recommendations

Dans le cas d'une écoute au casque, veiliez à ne pas utiliser ce dernier à un niveau sonore excessif. Dans le cas contraire, une écoute prolongée à fort niveau peut entraîner des dommages irréversibles pour votre audition.

Lorsque vous vous débarrasssez des piles usages, veuillez-vous conformer aux règles gouvernementales ou aux règes définies par les instructions publiques relatives à l'environnement applicables dans votre pays.

Ne jamais exposer les batteries (bloc batterie ou piles installées) à une chaleur excessive, comme par exemple les rayons du soleil, le feu, etc...

Recyclage du produit

Au terme de sa durée de vie, ce produit ne doit pas être jeté avec les ordures menagères ordinaires, mais returné à un point de collecte pour le recyclage des composants électriques et électroniques. Ce point est souligné par le symbole sur le produit, sur le manuel d'utilisation et sur l'emballage.

Les matériaux peuvent être réutilisés en conformité avec leur marquage. Grace à la réutilisation et au recyclage des matières premières ou à toute autre forme de recyclage, vous contribuez de manière importante à la protection de l'environnement. Notre municipalité peut vous indiquer où se situe le point de collecte le plus proche.

Emplacement et précautions

Eviter de le placer directement face aux rayons du soleil ou pres d'une source de chaleur. Aucune source de feu ne doit être placée sur l'appareil. Eviter également toutes les sources qui pourrait occasionner des vibrations, de la poussière, de la fraîcheur ou de l'humidité. La plage de température ambiente recommendée est de 5 à 35^ .

L'appareil doit obligatoirement être installé sur une surface stable et horizontale. Ne pas placer l'unité sur une surface instable ou sur une étagère. L'unité pourrait en effet tomber et cela pourrait blesser un infant ou un adulte, sans outlier les dommages causés sur le produit. Ne pas positionner d'autres équipements au-dessus de l'unité.

En raison des champsmagnétiques répartis,aucune platine, niaucun téléviseur CRT ne doit être positionné pres de l'appareil pour éviter de possibles interférences.

Sources d'alimentation

L'unité doit être uniquement utilisée avec le type de source électricque indiquée sur l'étiquette. Si vous n'êtes pas certain du type d'alimentation disponible chez vous, merci de contacter votre revendeur ou l'entreprise chargeée de l'alimentation électricque dans votre région.

Éteindre l'appareil si vous n'avez pas l'intention d'utiliser cet apparéil pendant une longue période.

En cas d'absence prolongée de votre domicile, il est recommandé de le débrancher de la prise électrique.

S'assurer que chaque cable est correctement inséré. Pour éviter des ronflements ou des bruits de fond, ne pas mélanger les différents autres cables d'antenna avec le cordon d'alimentation ou les cables des enceintes acoustiques.

Garantie

BC Acoustique garantit ce produit pieces et main-d'oeuvre (dans les conditions stipulées ci-dessous).

BC Acoustique peut decide de réparer ou de replacer (à sa propre dés RIction) ce produit ou toute pièce defectueuse. La période de garantie peut varier selon le pays. En cas de doute, adressé-vous à votre revendeur. Veillez à tousjours conserver la preuve d'achat de cet apparéil.

Pour une réparation sous garantie, veuillez contacter le revendeur BC Acoustique agréé qui vous a vendu ce produit. Si votre revendeur ne peut procéder lui-même à la réparation du produit, ce dernier pourra être envoyé à un service après-vente BC Acoustique agréé. Le cas échéant, vous devrez expédier ce produit dans son emballage d'origine ou dans un emballage offrant un degré de protection équivalent.

Une preuve d'achat telle qu'une facture attestant que le produit est couvert par la garantie doit être représentée pour tout recours à la garantie.

Cette garantie est annulée si :

• Le nombre de série d'usine a ete modifie ou supprimé.
• Ce produit n'a pas ete achet e aprous d'un revendeur BC Acoustique agreé. Pour confirmer que le numero de série n' a pas ete modifie ou que ce produit a ete achet e aprous d'un revendeur BC Acoustique agreé, vous pouze appeler BC Acoustique ou le distributeur BC Acoustique de vaue pays.
• Si le cable secteur ou sa prise sont endommages.
• Si un liquide a ete renversé sur l'appareil ou si des corps étrangers sont tombés à l'intérieur.
  -Si I'appareil a ete exposé à la pluie ou a de I'eau.
• Si l'appareil est tombé ou a été endommagé d'une manière quelconque.
• Cette garantie ne couvre pas les dommages esthetiques ou les dommages dus ou faisant suite à des cas de force majeure, à un accident, à un usage impropre ou abusif, à la néligence, à un usage commercial ou à une modification d'une partie quelconque du produit.
• Cette garantie ne couvre pas les dommages dus ou faisant suite à une utilisation, à un entretien ou à une installation inappropriés ou à une réparation opérée ou tentée par une personne quelconque étrangère à BC Acoustique ou qui n'est pas revendeur BC Acoustique ou technician agéré, autorisé à effectuer des travaux d'entretien et de réparation sous garantie pour BC Acoustique. Toute réparation non autorisée annule cette garantie. Cette garantie ne couvre pas les produits vendus "EN L'ÉTAT".
• LES RÉPARATIONS OU REMPLACEMENTS EFFECTUÉS DANS LE CADRE DE CETTE GARANTIE CONSTITUENT LE RE COURS EXCLUSIF DU CONSOMMATEUR.
• BC Acoustique DÉCLINE TOUTE RESPONSABILITÉ POUR TOUT DOMMAGE ACCESSOIRE OU INDIRECT.

Garantie (suite)

• Certains pays n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou indirects ou les exclusions de garanties implicites. Par conséquent, les limitations ou exclusions ci-dessus peuvent ne pas s'appliquer. Cette garantie vous accorde des droits légaux spécifique, outre d'autres droits qui varient d'État à État ou de pays à pays.

Instructions de base Mise en route rapide

Veillez à ce que l'appareil ne soit pas branché sur le secteur avant de procédéer aux branchements. Il est également recommandé d'éteindre ou de débrancher tous les autres apparèils associés pendant que vous procédez aux connections du produit.

Brancher les haut-parleurs sur les prises pour haut-parleurs à l'arrière et le pré-amplificateur sur les prises d'entrée (RCA) correspondantes à l'arrière.

Branchez le cordon d'alimentation secteur d'une part au connecteur AC Mains du produit puis d'autre part à une prise secteur murale.

Mettez l'interrupteur POWER (ALIMENTATION), situé à l'arrière de l'appareil (page 4 - ⑧) sur ON (MARCHE).

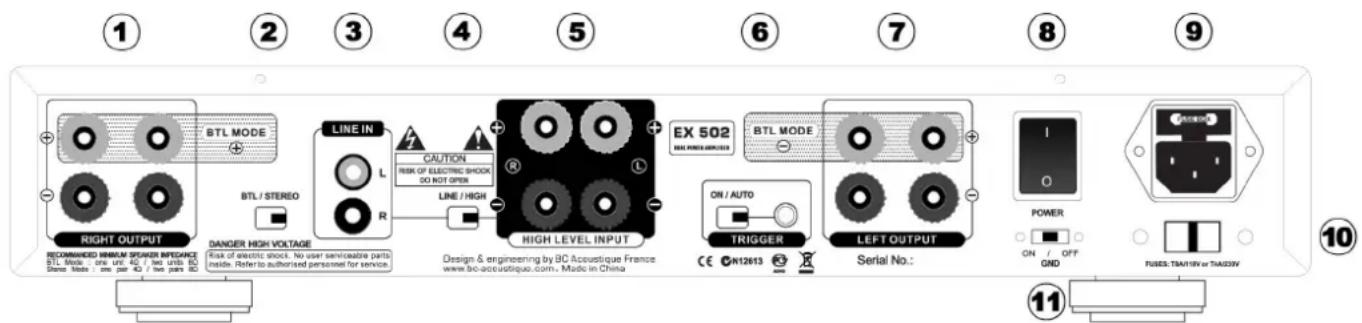

Face arrrière

Attention : Veillez àmettrevoireproduit hors-tension avant deprocederauxbranchements.De lamemeFAQcon il est préferablede couper les alimentationsdes autres appeareils queyou desirezrelieràvotre amplificateur.

Raccordements de l'amplificateur

① & ⑦ LOUDSEPAKER TERMINALS

Branchez l'enceinte de DROITE aux bornes repréées « R + » et « R - » en s'assurant que « R + » est reliée à la borne « + » de l'enceinte et « R - » est reliée à la borne « - » de cette même enceinte. Brancher l'enceinte GAUCHE aux bornes repréées « L + » et « L - » en procédant de la même manière.

Veillez à ce qu'aucun brin non isolé ne puisse court-circuiter les sorties des enceintes. Veillez à ce que les bornes des enceintes soient suffisamment serrées pour assurer un bon raccordement électrique. Si les bornes à vis ne sont pas assez serrées, la qualité sonore peut être affectée.

N'utiliser que du fil dédié aux enceintes acoustiques (une section de 1,5mm^2 est recommendée ou plus notamment si la longueur des cables est supérieure à 3m).

Remarques importante :

L'EX502 dispose de 2 paires de bornes haut-parleurs permettant une connexion plus aisée de 2 paires d'enceintes. Pour autant nous vous recommendons de vérifie l'impédance de des enceintes utilisées.

Lorsque vous utilisez une seule paire d'enceintes, vous pouvez utiliser des enceintes avec une impédance faible (inférieure à 3 Ohms).

Si vous utilisez 2 paires d'enceintes, nous vous recommendons de ne pas utiliser d'enceintes d'impédances inférieures à 6 Ohms.

Au cas où vous n'auriez pas la possibilité de respecter ces précautions d'utilisation, il est nécessaire de ne pas utiliser l'amplificateur à puissance élevée durant une période prolongée, dans le cas contraire, ce dernier se mettra alors en protection et le son sera automatiquement coupé.

② BTL / STEREO (Connexion en mode MONO ou STEREO)

En fonction du mode de fonctionnement choisi, BTL (mono) ou stéreo, on utilisera :

En entrée : Utilisez soit la prise RCA « R », soit la prise haut-parleur « high-level input » « R ». Les prises « L » restants sans usage.

En sortie : On reliera alors l'amplificateur à l'enceinte par l'intérimédiaire des borniers « L+ » (faisant alors fonction de pole négatif) et « R+ » (faisant fonction de pole positif). Les deux autres borniers restant sans usage.

Raccordements (suite)

③ 4 5 LINE / HIGH (ENTREES RCA OU HAUT-NIVEAU)

Si vous « source » dispose de sorties RCA, il est recommandé d'utiliser les entrées RCA de l'amplificateur EX502 ③

Dans le cas contraire, l'EX502 dispose d'entrees « hautniveau » (High Level Input) ④.

L'interrupteur « LINE/HIGH » permet d'activer l'un ou l'autre type d'entrée.

Dans ce cas des entrées « haut-niveau »; vous doivent utiliser du cable haut-parleur afin de relier les entrées « haut-niveau » du EX502 ⑤ aux sorties haut-parleurs de votre source en les connectant en parallele.

⑥ TRIGGER

Le EX502 dispose de fonctions de mise en veille multiples :

Si le mode « ON » est enclenché, alors l'EX502 est « piloté » par l'intémédiaire de la connection « Trigger ». En conséquence s'il est relié à la sortie Trigger d'un autre apparéil, l'EX502 sera automatique mis en veille simultanément avec cet apparéil. L'EX502 fonctionnant en mode « esclave »

Remarque, si l'entrée « Trigger » n'est pas connectée, alors l'EX502 restera toujours en fonctionnement tant qu'il ne sera pas eteint par l'interneniaire de I'interrupteur principal ON/OFF.

Si le mode « AUTO » estcisional, alors, l'EX502 se mettra en voille en cas d'absence de signal d'entree durant une periode prolongee (envoron 10 minutes). un systeme d'auto -detection permettra au EX502 de sortir du mode veille en cas de presence de signal.

Cet interrupteur permet la mise à l'arrêt ou en marche de l'amplificateur. Il se situe au dos du produit. Il prend le pas sur la fonction « Trigger » qui en mode OFF devient inopérante.

Face avant

9 PRISE D'ALIMENTATION

Une fois tous les raccordements vers l'amplificateur réalisés, branchez le cable d'alimentation sur une prise de courant et mettez l'appareil en marche. Notre amplificateur est maintainant pré à fonctionner.

10 INPUT VOLTAGE - Selecteur de voltage

IMPORTANT: Avant d'allumer votre amplificateur, Vérifiez que vous avez bien positionné le sélecteur de voltage en fonction de votre localisation géographique: AC110V (USA, etc...) et AC230V (EU, etc...). Veillez également à utiliser un fusible adapté à la tension secteur sélectionnée.

Exemple de position du sélecteur de voltage :

220V pour la France
fusible T4A/250V

⑪ COMMUTATEUR ANTI-HUM (GROUND ON/OFF)

Votre amplificateur EX502 dispose d'une prise secteur munie d'une liaison de terre. L'usage de ce type de liaison est recommendé pour des raisons de sécurité

electrique (notamment en milieu humide). Cependant il arrive que cette liaison « de masse » soit à l'origine de « ronflements » audibles dans les enceintes au sein d'une chaine Hi-Fi. Pour résoudre ce problème, l'annulation de la liaison de masse est parfois suffisante. Pour ce faire vous disposez, au dos de l'amplificateur, d'un commutateur perpetualtant deCHOISIR DE CONNECTER OU non la masse de I'appareil à la prise secteur.

① POWER - Led de contrôle de I'état de mise en fonction

Cette diode lumineuse vous permet connaître l'etat de l'amplificateur: Si l'amplificateur est allumé la diode est bleue, s'il est en Stand-by, la diode devient rouge.

POWER

EX 502 Dual Power Amplifier

1. Chaque canal de l'amplificateur EX502 dispose de son propre réglage de volume. Cependant dans le cas le l'utilisation de l'amplificateur en tant que

« bloc de puissance», les fonctions de gains peuvent être « désactivées » à l'aide des commutateurs situés à proximité ③ & ④.

Dans le cas du fonctionnement du EX502 en mode « MONO», seul la commande de gain de « droite » est opérante.

Il est possible de désactiver les fonctions de gains de l'amplificateur grâce à ces commutateurs lorsque vous désirez l'utiliser en tant que « bloc de puissance »

\section*{Caracteristiques}

Niveaux entrées ligne RCA

Sensibilité : 260 mV stéreo et 240 mv bridgé mono (BTL)

Impedance: 45 kOhms

Niveau maximum en entrée : 5 V

Puisance moyenne continue sous 8 ohms :

En mode stereo 2x100W

En mode mono 1x300W

Puissance moyenne continue sous 4 ohms :

En mode stereo 2x170W

En mode mono 1 x 360 W

Distorsion: 0,08% (20 Hz - 20 kHz)

Rapport signal/bruit:90 dB

Connectique

1x entrée RCA stéreo ou entrée haut-niveaux sur prises HP
1x entrée Trigger (on/auto)

8x Borniers haut-parleurs a vis compatible fiches banane

Généralités

Cable d'alimentation detachable

PRODUIT

Dimensions (L× H× P):430× 70× 360mm/ Poids: 9.5kg

CARTON

Dimensions (L× H× P):490× 140× 445mm / Poids:10.6kg

Volume:0.03 m³

CODE EAN

EX502 Noir:0628586586529

Principaux usages de l'EX502

On en compte quatre;

Avec un préamplificateur AV :

On retrouve le même principe que pour le cas stéréophonique sachant de plus que les intégrés AV souffrent souvent d'une construction très dense peu propice à une restitution qualitatives des signaux musicaux.

Avec un intégré AV :

De même que dans le cas précédent, on va avoir l'avantage de la séparation entre les « petits » et « forts » signaux mais de plus on va soulager l'alimentation de l'amplificateur AV de la charge d'une paire d'enceint (la plupart des cas les enceintes principales).

Avec un intégré stéroide :

On parle alors de bi-amplification. Le gain est d'autant plus important que les enceintes sont « difficiles » à driver. C'est frequentlyment le cas avec les enceintes colonnes dans lesquelles les fabricants ont depuis longtemps pris l'habitude de pratiquer des impédances faibles (attention pour l'ampli, même si l'impédance moyenne est raisonnable, une baisse locale d'impédance va induire une forte demande de courant).

Une bi-amplification va permettre à la fois d'améliorer le comportement de l'amplificateur intégré et de l'ampli de puissance (en comparaison avec le mode de fonctionnement avec un pré-amplificateur).

Avec un préamplificateur stéreo :

Le gain est alors principalement qualitatif vis à vis d'un amplificateur intégré du fait de la séparation totale des fonctions. Ainsi le traitement des petits signaux (pré-ampli) reste totallement indépendant des fluctuations de l'alimentation en fonction de la demande de puissance des étages de sortie de l'amplificateur.

Dépannage

Vous trouvez ici un certain nombre de description de pannes et de solutions eventuelles que nous vous invitons à dire afin de pouvoir vous assurer de l'eventualité d'une réelle panne de votre apparéil.

L'appareil ne s'allume pas

• Assurez-vous que le cordon d'alimentation est correctement raccordé.
• Assurez-vous que la fiche est entierement inseree dans la prise murale et qu'il y a du courant.
• Vérifiez que l'appareil est mis en marche.
• Vérifiez le fusible dans la fiche d'alimentation ou l'adaptateur le cas échéant.

Il n'y a pas de son

• Assurez-vous que l'appareil n'est pas en mode veille.
• Vérifiez que l'équipement source est correctement branché.
• Vérifiez que vos enceintes sont correctement branchées.

L'un des canaux n'émet:aucun son

• Assurez-vous que le contrôle de la balance est dans la position correcte.
• Vérifiez les branchements des enceintes.
• Verifiez les interconnexions.

Un fort bourdonnement ou grésillement est perceptible

• Vérifiez la platine tourne-disque ou le bras de lecture pour détecter une mise à la masse défectueuse ou un branchement défectueux.
• Assurez-vous qu'aucun cable d'interconnexion n'est desserré ou défectueux.
• Assurez-vous que vous magnétophone à cassettes ou votre platine tourne-disque n'est pas trop pris de l'amplificateur.

Les basses sont faibles ou l'image stéreo est diffuse

Assurez-vous que les enceintes ne sont pas en déphasage.

Le son subit des distorsions

Assurez-vous que le réglage des commandes de volume ou de tonalité n'est pas trop élevé.

Au cas où les solutions ci-dessus ne permettraient pas de remedier à votre problème, consultez notre section FAQ (questions françaises) sur notre site web :

www.bc-acoustique.com

Pour toute réparation, pendant ou après la garantie, veuillez contacter votre revendeur.

Pour bénéficier de la garantie et du support technique, merci de bien pouvoir enregistrer votre produit en ligne en vous inscrivant sur le site www.bc-acoustique.com à la rubrique enregistrement des produits.

STIQUE

94709 Maisons-Alfort Cedex France

www.bc-acoustique.com
