GW80444 - Appareils d'éclairage Gewiss - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Appareil d'éclairage
Marque	Gewiss
Modèle	GW80444
Usage	Atmosphères explosives (gaz et poussières)
Catégorie ATEX	Catégorie 3 (zone 22)
Groupe ATEX	III (poussières combustibles)
Niveau de protection (EPL)	Avancé (protection contre l'allumage en fonctionnement normal)
Protection contre l'allumage	Par enveloppe
Température maximale de surface	Indiquée sur l'étiquette du produit
Degré de protection (IP)	Indiqué sur l'étiquette du produit
Tension d'alimentation	230 V ~ 50 Hz (standard)
Puissance nominale	Indiquée sur l'étiquette du produit
Fonctions principales	Éclairage dans les zones à risque d'explosion de poussières
Entretien et nettoyage	Nettoyer périodiquement avec un chiffon humide pour éviter les charges électrostatiques
Sécurité d'ouverture	Ne pas ouvrir sous tension ; attendre 15 minutes après mise hors tension
Interdiction	Ne pas ouvrir en présence d'atmosphère explosive
Conditions d'installation	Zone 22 uniquement, hors mines
Poids	Environ 1 kg (estimation)
Dimensions	Environ 120 x 120 x 100 mm (estimation)
Informations complémentaires	Notice d'utilisation et mode d'emploi disponibles gratuitement

FOIRE AUX QUESTIONS - GW80444 Gewiss

Que signifie la catégorie 3 zone 22 pour ce produit ?

La catégorie 3 indique un niveau de protection normal. La zone 22 désigne un emplacement où une atmosphère explosive sous forme de nuage de poussières n'est pas probable en fonctionnement normal, et si elle se produit, elle est de brève durée.

Puis-je ouvrir le boîtier sous tension ?

Non, les boîtiers permettant l'accès à la douille et aux composants internes ne peuvent pas être ouverts sous tension. Il faut d'abord couper l'alimentation.

Combien de temps dois-je attendre avant d'ouvrir le boîtier après mise hors tension ?

Il faut attendre 15 minutes après la mise hors tension pour permettre la dissipation de l'énergie accumulée par les composants internes.

Comment nettoyer l'appareil pour éviter les charges électrostatiques ?

Nettoyez périodiquement la surface extérieure avec un chiffon humide pour éviter toute accumulation de charges électrostatiques.

Où puis-je installer cet appareil d'éclairage ?

Cet appareil est conçu pour une installation en zone 22 (atmosphère explosive due à des poussières combustibles), dans des milieux autres que les mines. Il convient aux emplacements où le risque d'explosion est normal.

Quel est le niveau de protection ATEX de ce produit ?

Le produit appartient au Groupe III (poussières) et a un niveau de protection avancé (EPL). Il ne représente pas une source d'allumage en fonctionnement courant.

Puis-je utiliser cet appareil en présence de gaz explosifs ?

Non, ce produit est spécifiquement conçu pour les poussières combustibles (Groupe III). Pour les gaz, il faudrait un appareil du Groupe II.

Que faire si l'étiquette de température maximale de surface est illisible ?

La température maximale de surface est indiquée sur l'étiquette du produit. Si elle est illisible, ne pas utiliser l'appareil et contacter le fabricant pour obtenir une étiquette de remplacement.

Comment puis-je télécharger la notice complète ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez la télécharger directement depuis la page du produit.

Y a-t-il des risques de décharge électrostatique avec ce produit ?

L'expérience pratique montre que les décharges en aigrette ont une faible capacité d'amorçage par rapport aux nuages de poussières. Cependant, un nettoyage régulier avec un chiffon humide est recommandé pour minimiser les risques.

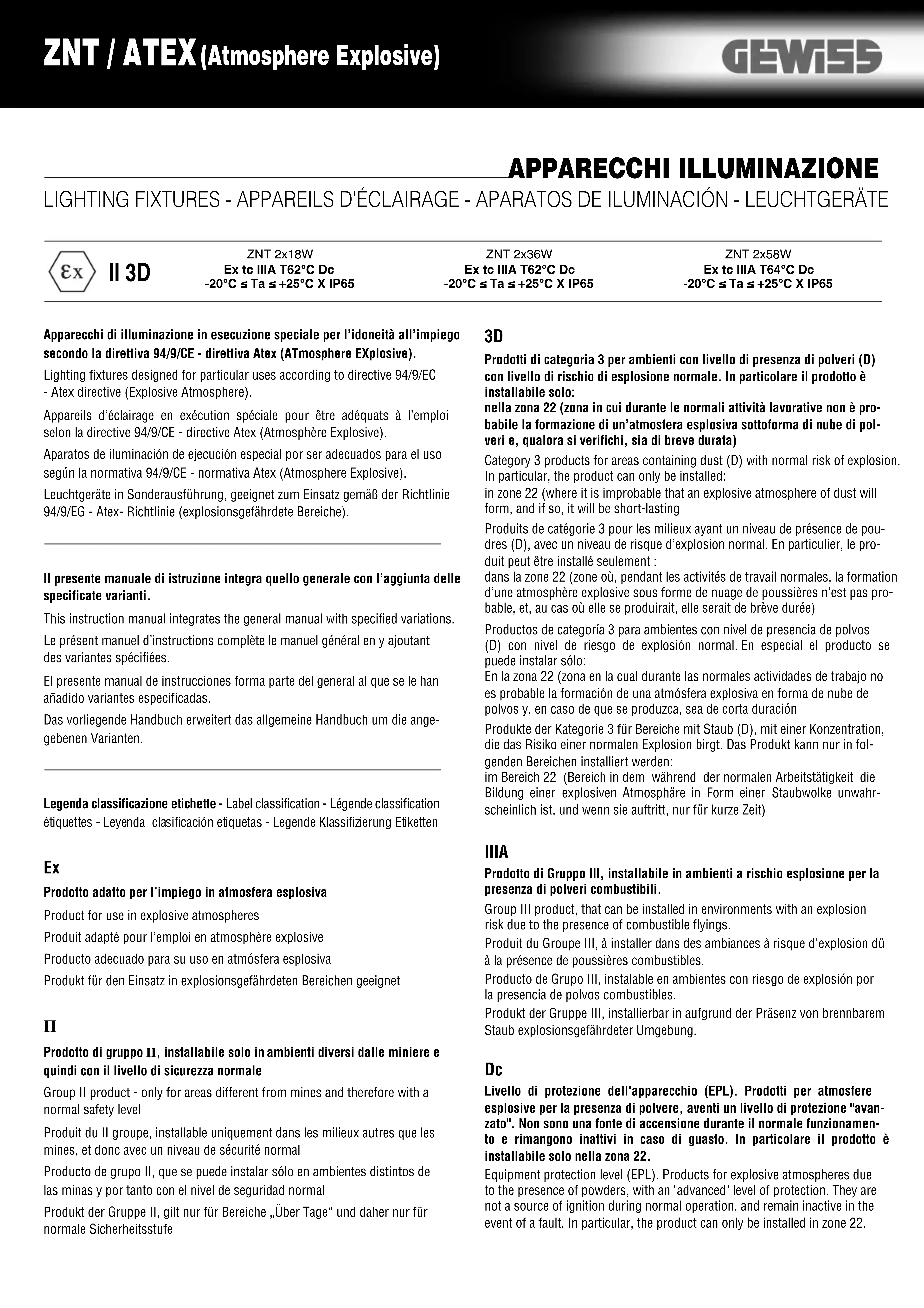

MODE D'EMPLOI GW80444 Gewiss

Appareils déclairage en exécution spéciale pour être ajustés à l'emploi selon la directive 94/9/CE - directive Atex (Atmosphère Explosive).

Le présent manuel d'instructions complète le manuel général en y ajoutant des variantes spécifiées.

Le present manuel d'instructions forme partiedu general auquel se leth variante specificadas.

Produit adapté pour l'emploi en atmosphère explosive

Produit du II groupe, installable uniquement dans les milieux autres que les mines, et donc avec un niveau de sécurité normal

Produits de catégorie 3 pour les milieux ayant un niveau de présence de poudres (D), avec un niveau de risque d'explosion normal. En particulier, le produit peut être installé seulement :

Dans la zone 22 (zone où, pendant les activités de travail normales, la formation d'une atmosphère explosive sous forme de nuage de poussières n'est pas probable, et, au cas où elle se produirait, elle serait de brève durée)

Produit du Groupe III, à installer dans des ambiances à risque d'explosion due à la présence de poussières combustibles.

Niveau de protection de l'appareil (EPL). Produits pour atmosphères explosives dues à la présence de poussières, représentant un niveau de protection « avancé ». Ils ne représentent pas une source d'allumage lors du fonctionnement courant et restent inactifs en cas de début. En particulier, le produit ne peut être installé que dans la zone 22.

Protection contre l'allumage de poussières par enveloppe

Température maximale de surface de l'appareil en présence de poussières

Degré de protection assuré par l'appareil contre l'entrée de solides et de liquides

Les boîtiers permettant l'accès à la douille et aux autres composants internes de l'appareil ne peuvent pas être ouverts sous tension.

Afin de réduire l'énergie accumulée par les composants internes de l'appareil en dessous du niveau autorisé, attendre 15 minutes après la mise hors tension avant d'ouvrir le boîtier.

Ne pas ouvrir le boîtier en présence d'une atmosphère explosive

Afin d’éviter toute accumulation de charges électrostatiques sur la surface extérieure de l’appareil, la nettoyer périodiquement à l’aide d’un chiffon humide.

Remarque : l'expérience pratique et l'absence d'accidents indiquent que les décharges en aigrette ont une faible capacité d'amorçage par rapport aux nuages de poussières.
