GW45445 - Accessoire électrique Gewiss - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Séparateur horizontal pour armoire électrique
Marque	Gewiss
Modèle	GW45445 (équivalent GW 45 452)
Domaine d'application	Installations électriques basse tension, armoires de distribution
Fonction principale	Séparation horizontale des câbles dans les compartiments internes
Dimensions (approx.)	850 mm de largeur pour 1000/1200 mm de hauteur (selon modèle)
Matière	Acier zingué (estimation)
Couleur	Métal brut (non peint)
Type de montage	Fixation sur montants verticaux à l'aide de vis M6x12
Nombre de points de fixation	4 vis (pour les deux supports latéraux)
Compatibilité	Armoires Gewiss série 45 (GW 45 451, GW 45 452)
Accessoires fournis	Vis M6x12 (quantité selon besoin), support intermédiaire, support latéral
Degré de protection	IP30 (en version sans porte, avec clips de pression)
Poids (approx.)	1,2 kg (estimation)
Normes	Conforme à la norme CEI/EN 61439 (estimation)
Garantie	2 ans (standard Gewiss)
Entretien et nettoyage	Nettoyer avec un chiffon sec, sans solvants agressifs
Précautions de sécurité	Installation par un électricien qualifié, couper l'alimentation avant intervention
Pièces détachées	Vis de fixation, supports intermédiaires disponibles séparément
Réparabilité	Remplacement des pièces détachées possible, pas de réparation complexe

FOIRE AUX QUESTIONS - GW45445 Gewiss

Comment installer le séparateur horizontal GW45445 ?

Fixez les supports latéraux sur les montants verticaux de l'armoire à l'aide des vis M6x12 fournies. Insérez ensuite le séparateur dans les supports et serrez les vis.

Quelles sont les dimensions exactes du séparateur ?

Le séparateur horizontal GW45445 mesure environ 850 mm de largeur et la hauteur varie selon la version : 1000 mm ou 1200 mm pour les modèles GW 45 451 et GW 45 452.

Ce séparateur est-il compatible avec toutes les armoires Gewiss ?

Non, il est spécialement conçu pour les armoires de la série 45 de Gewiss. Vérifiez la compatibilité avec votre modèle d'armoire.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis cruciforme pour serrer les vis M6x12. Aucun outil spécialisé n'est requis.

Puis-je installer le séparateur verticalement ?

Ce modèle est prévu pour une installation horizontale. Pour une séparation verticale, utilisez les références GW 45 444, GW 45 445, etc.

Le séparateur est-il livré avec toutes les vis nécessaires ?

Oui, le kit comprend les vis M6x12 en quantité suffisante pour fixer les supports latéraux (4 vis au total).

Comment nettoyer le séparateur ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez les produits chimiques agressifs qui pourraient endommager le revêtement.

Ce produit nécessite-t-il un entretien régulier ?

Non, l'entretien se limite à un nettoyage occasionnel. Vérifiez périodiquement le serrage des vis.

Puis-je peindre le séparateur ?

Il est déconseillé de peindre le séparateur car la peinture peut affecter la conductivité ou la fixation. Utilisez-le tel quel.

Où puis-je trouver la notice complète d'installation ?

La notice est disponible gratuitement au format PDF sur notre site notice-facile.com. Téléchargez-la pour des instructions détaillées avec schémas.

MODE D'EMPLOI GW45445 Gewiss

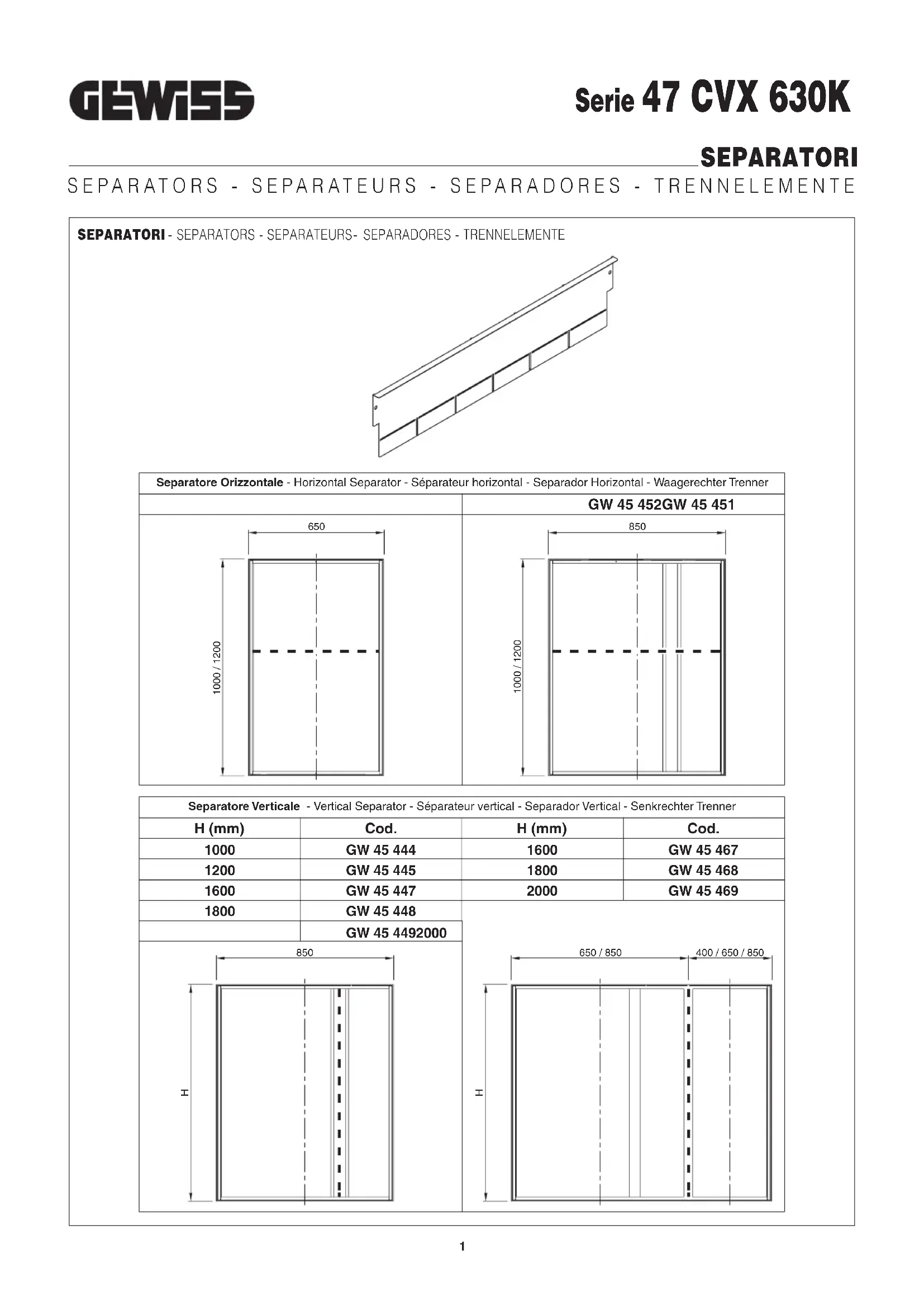

SEPARATORI - SEPARATORS - SEPARATEURS- SEPARADORES - TRENNELEMENTE

Isometric line drawing of a rectangular metal bracket with internal slots (no text or symbols)

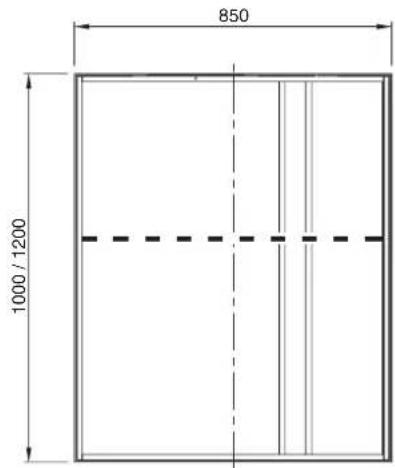

Separatore Orizzontale - Horizontal Separator - Séparateur horizontal - Separador Horizontal - Waagerechter Trenner

GW 45 452GW 45 451

650 1000 / 1200

850 1000 / 1200

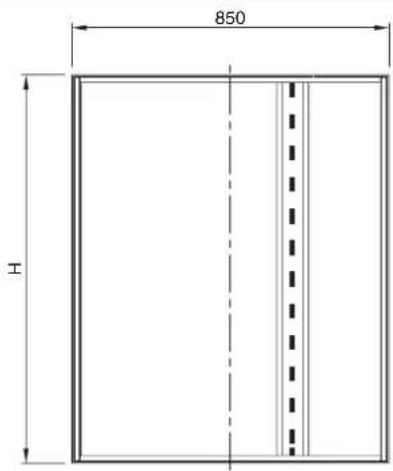

Separatore Verticale - Vertical Separator - Séparateur vertical - Separador Vertical - Senkrechter Trenner

H (mm)	Cod.	H (mm)	Cod.
1000	GW 45 444	1600	GW 45 467
1200	GW 45 445	1800	GW 45 468
1600	GW 45 447	2000	GW 45 469
1800	GW 45 448
	GW 45 4492000

850 工

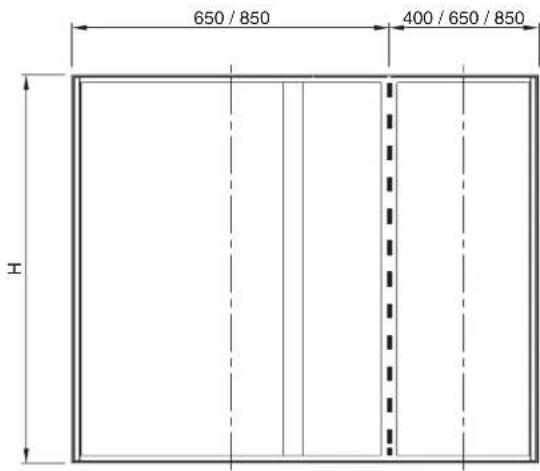

650 / 850 400 / 650 / 850 工

GW 45 451GW 45 452
GW 45 444H=1040	Nr. 1	Nr. 2
GW 45 445H=1240
GW 45 447H=1640	Nr. 2
GW 45 448H=1840
GW 45 449H=2040
GW 45 467H=1640	Nr. 6
GW 45 468H=1840
GW 45 469H=2040

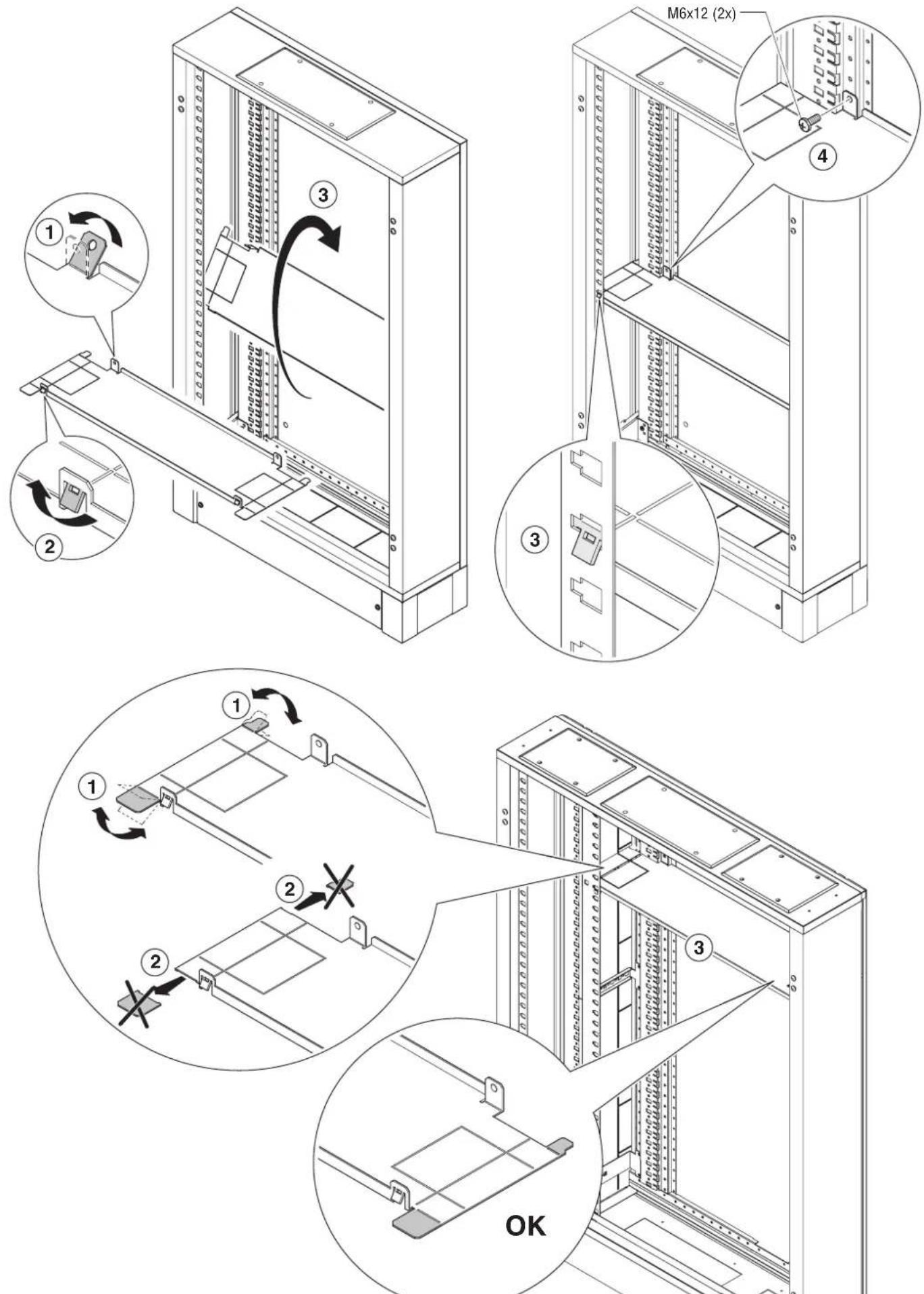

MONTAGGIO SEPARATORE ORIZZONTALE: GW 45 451 - GW 45 452

HORIZONTAL SEPARATOR ASSEMBLY: GW 45 451 - GW 45 452 - MONTAGE DU SEPARATEUR HORIZONTAL : GW 45 451 - GW 45 452 MONTAJE SEPARADOR HORIZONTAL: GW 45 451 - GW 45 452 - MONTAGE WAAGERECHTES TRENNELEMENT: GW 45 451 - GW 45 452

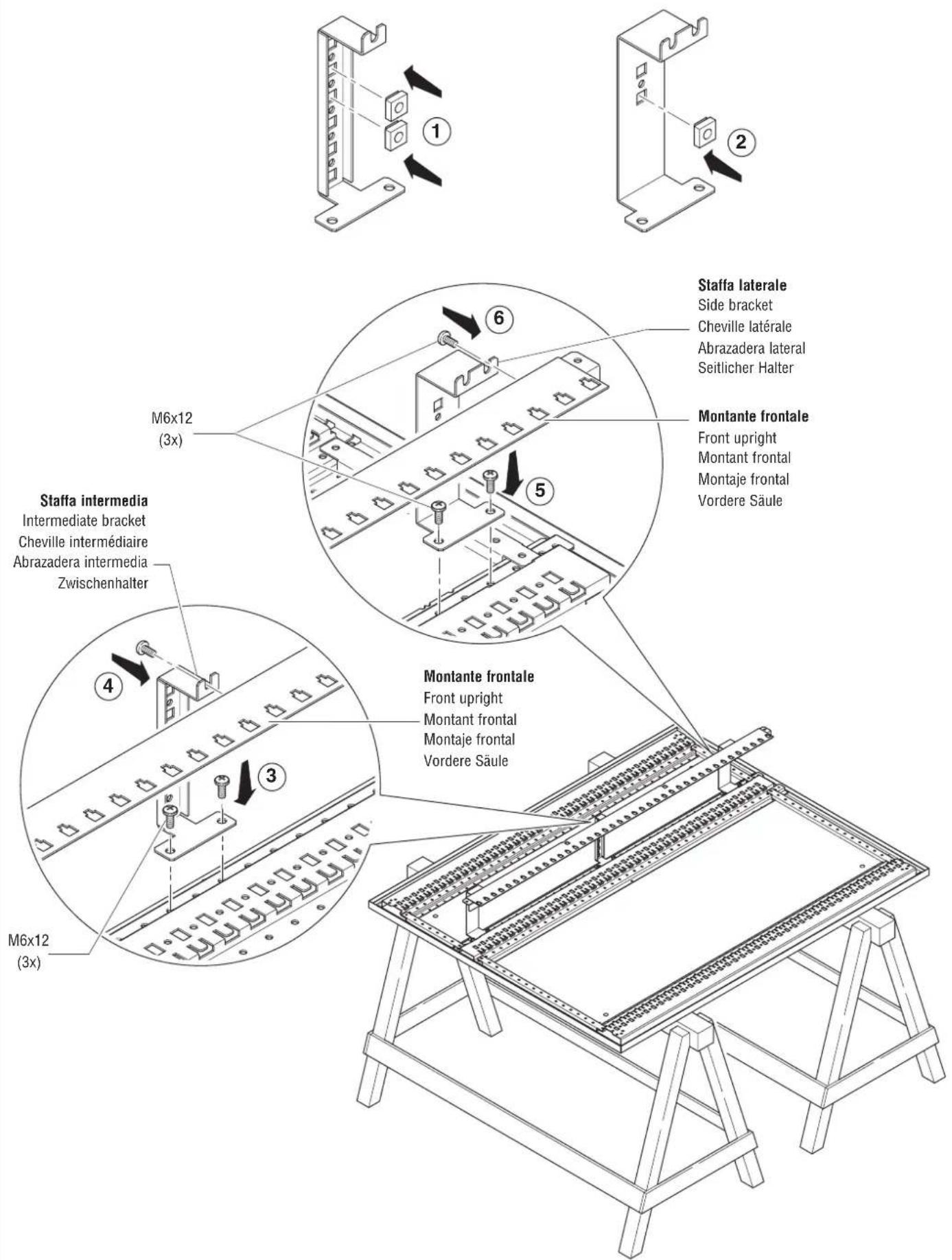

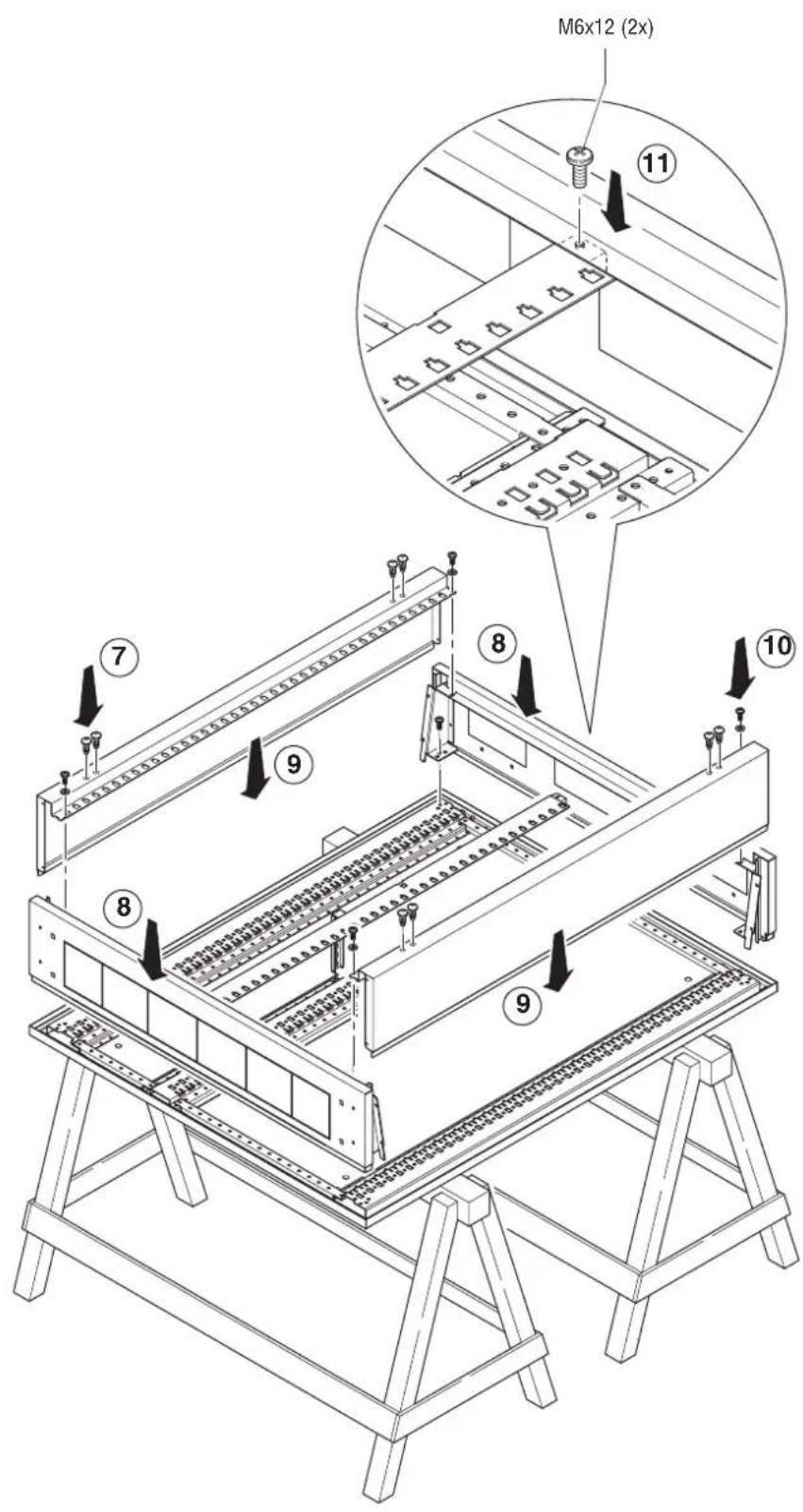

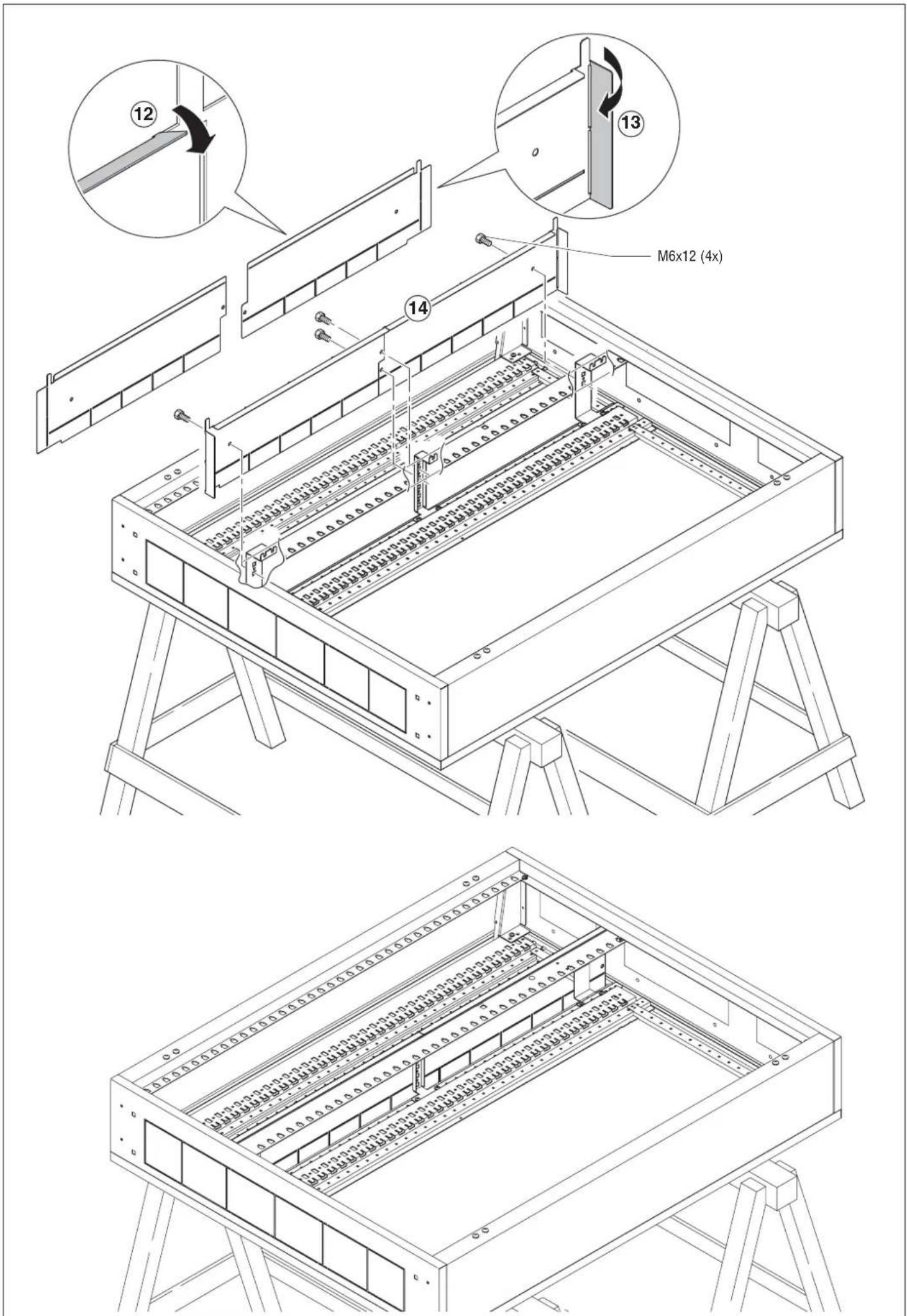

MONTAGGIO SEPARATORE VERTICALE VANO CAVI INTERNO: GW 45 444 - GW 45 445

INTERNAL CABLE BAY VERTICAL SEPARATOR ASSEMBLY: GW 45 444 - GW 45 445 - MONTAGE DU SEPARATEUR VERTICAL DU COMPARTIMENT DES CÂBLES INTERNE : GW 45 444 - GW 45 445 - MONTAJE SEPARADOR VERTICAL CAVIDAD INTERNA CABLES: GW 45 444 - GW 45 445 MONTAGE SENKRECHTES TRENNELEMENT KABELGEHÄUSE INNEN: GW 45 444 - GW 45 445

Staffa intermedia Intermediate bracket Cheville intermédiaire Abrazadera intermedia Zwischenhalter M6x12 (3x) M6x12 (3x) Staffa laterale Side bracket Cheville latérale Abrazadera lateral Seitlicher Halter Montante frontale Front upright Montant frontal Montaje frontal Vordere Säule Montante frontale Front upright Montant frontal Montaje frontal Vordere Säule

M6x12 (2x) ⑪ ⑦ ⑧ ⑩ ⑨ ⑨

M6x12 (4x)

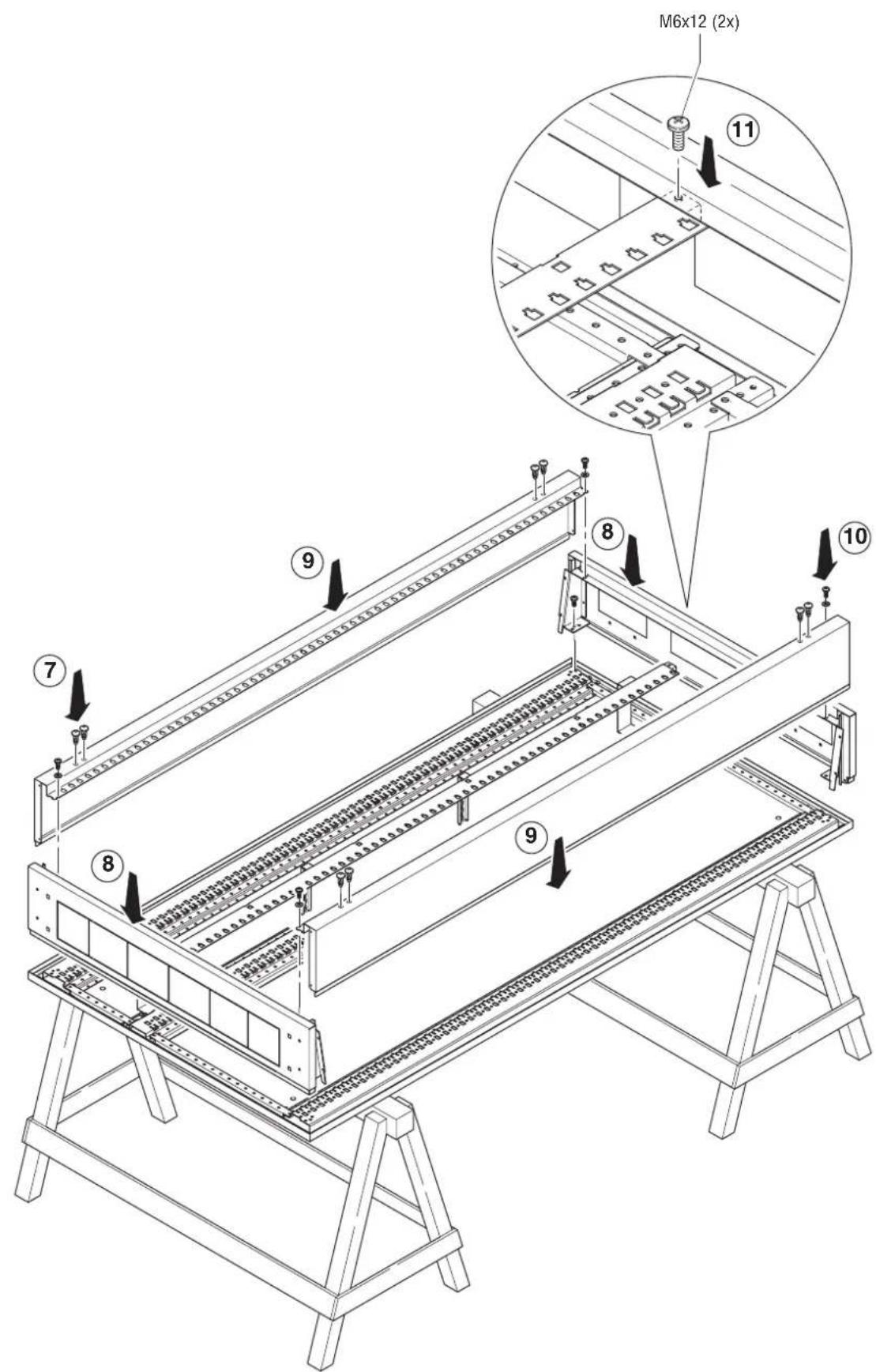

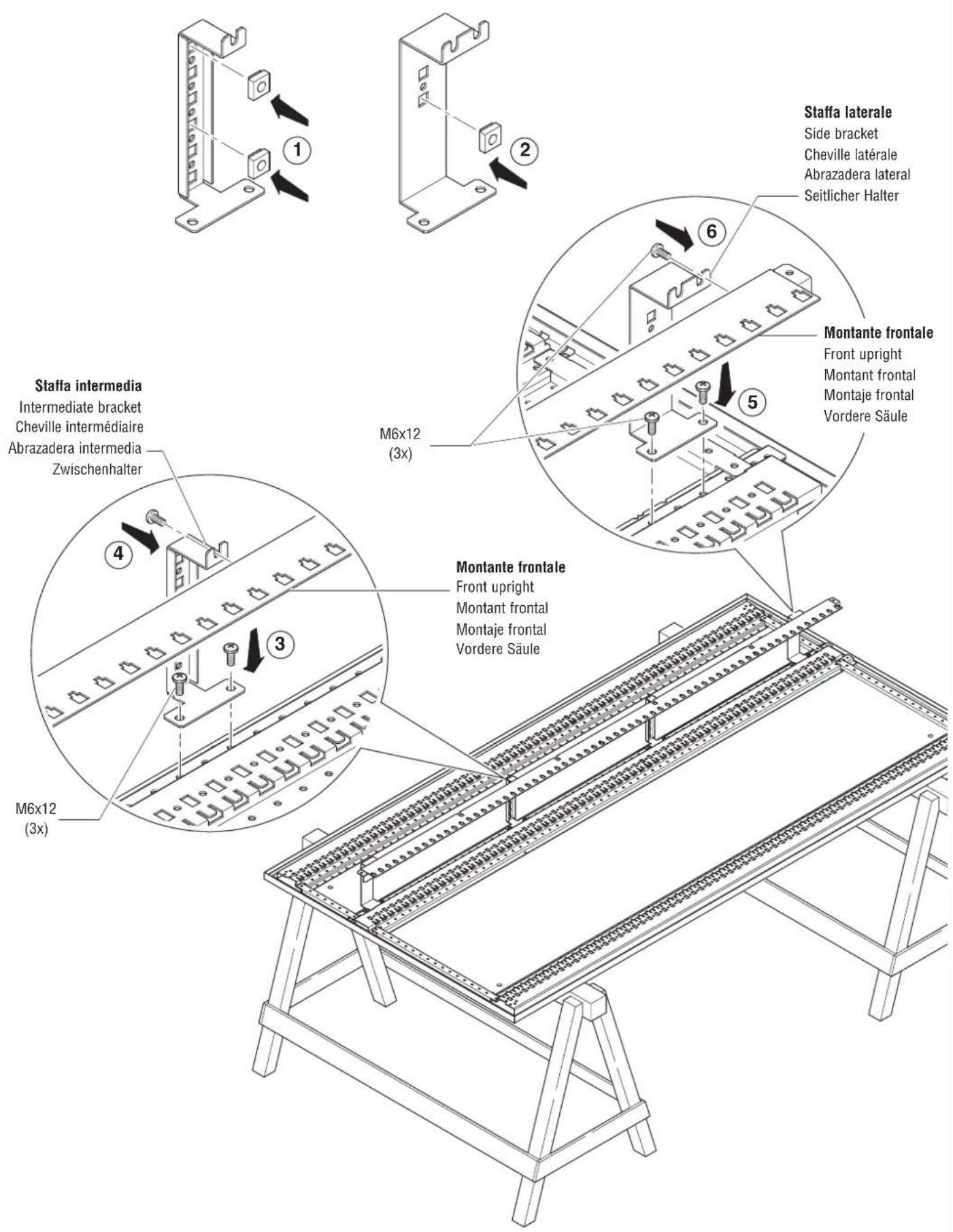

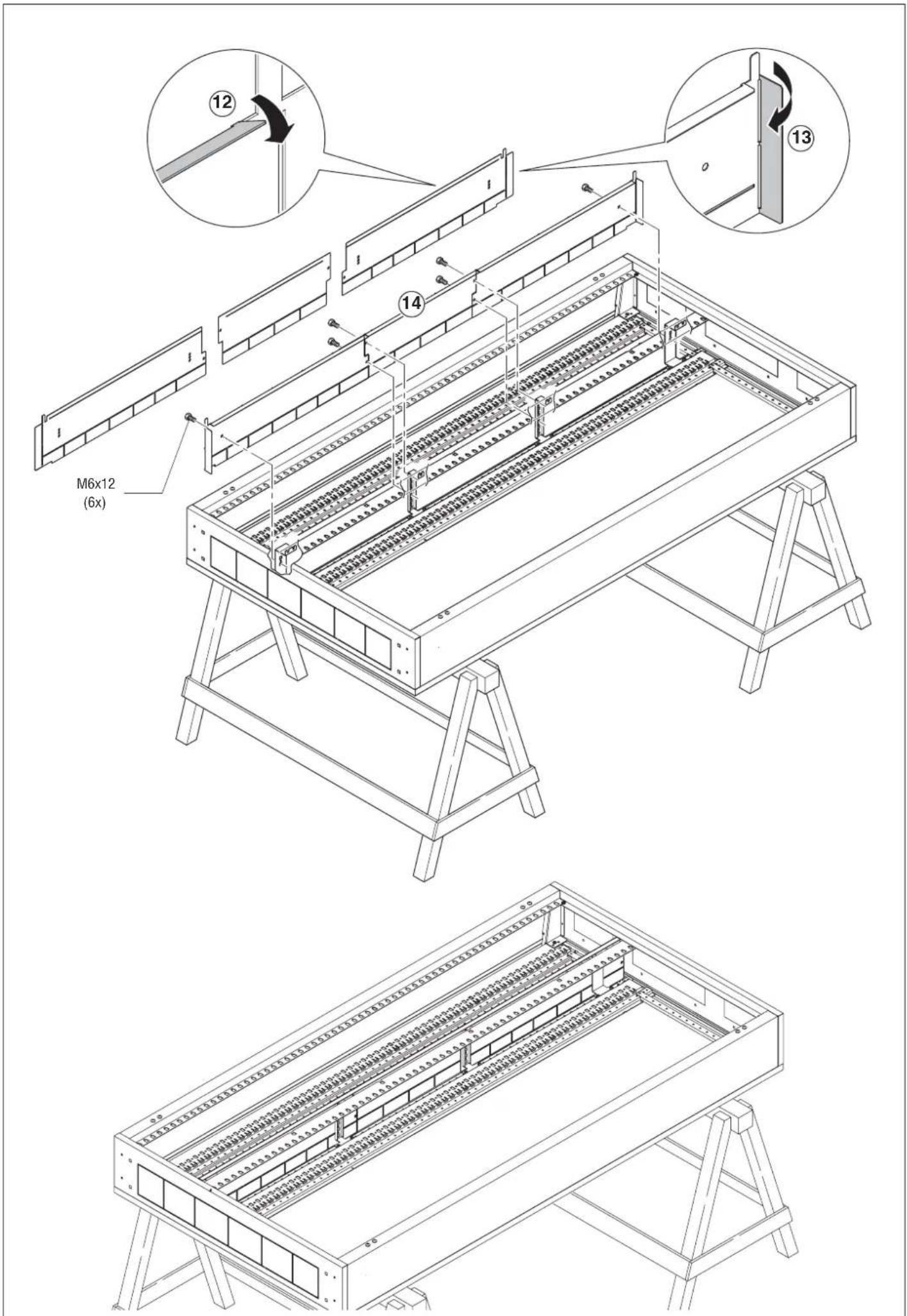

MONTAGGIO SEPARATORE VERTICALE VANO CAVI INTERNO: GW 45 447 - GW 45 448 - GW 45 449

INTERNAL CABLE BAY VERTICAL SEPARATOR ASSEMBLY: GW 45 447 - GW 45 448 - GW 45 449 - MONTAGE DU SEPARATEUR VERTICAL DU COMPARTIMENT DES CÂBLES INTERNE : GW 45 447 - GW 45 448 - GW 45 449 - MONTAJE SEPARADOR VERTICAL CAVIDAD INTERNA CABLES: GW 45 447 - GW 45 448 - GW 45 449 - MONTAGE SENKRECHTES TRENNELEMENT KABELGEHÄUSE INNEN: GW 45 447 - GW 45 448 - GW 45 449

Staffa intermedia Intermediate bracket Cheville intermédiaire Abrazadera intermedia Zwischenhalter M6x12 (3x) M6x12 (3x) Staffa laterale Side bracket Cheville latérale Abrazadera lateral Seitlicher Halter Montante frontale Front upright Montant frontal Montaje frontal Vordere Säule Montante frontale Front upright Montant frontal Montaje frontal Vordere Säule

M6x12 (2x) ⑪ ⑨ ⑧ ⑦ ⑩ ⑧ ⑨

M6x12 (6x) ⑫ ⑭ ⑬ ⑭

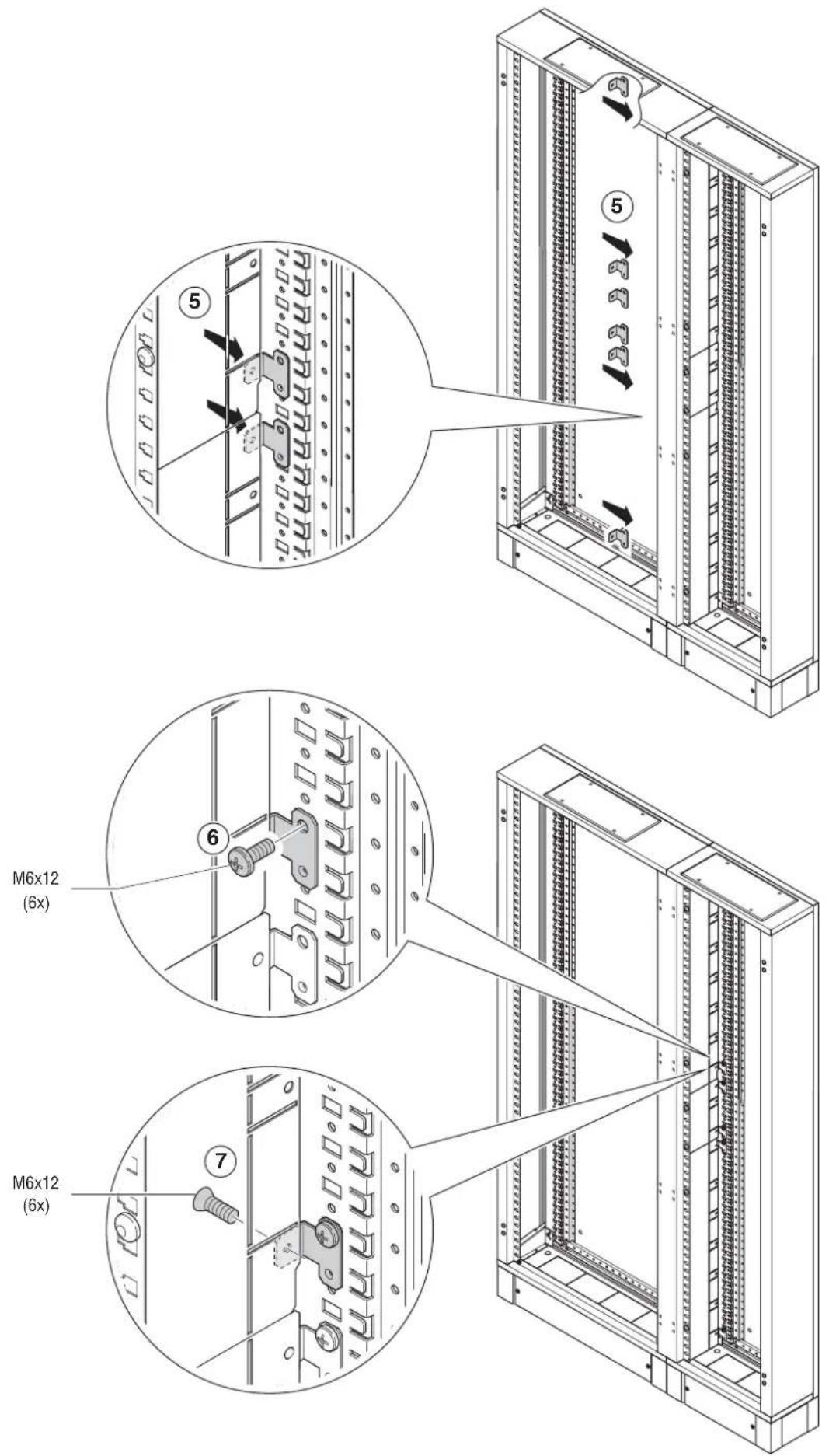

MONTAGGIO SEPARATORE VERTICALE: GW 45 467 - GW 45 468 - GW 45 469 - VERTICAL SEPARATOR ASSEMBLY: GW 45 467 - GW 45 468 - GW 45 469 - MONTAGE DU SEPARATEUR VERTICAL : GW 45 467 - GW 45 468 - GW 45 469 - MONTAJE SEPARADOR VERTICAL: GW 45 467 - GW 45 468 - GW 45 469 - MONTAGE SENKRECHTES TRENNELEMENT: GW 45 467 - GW 45 468 - GW 45 469

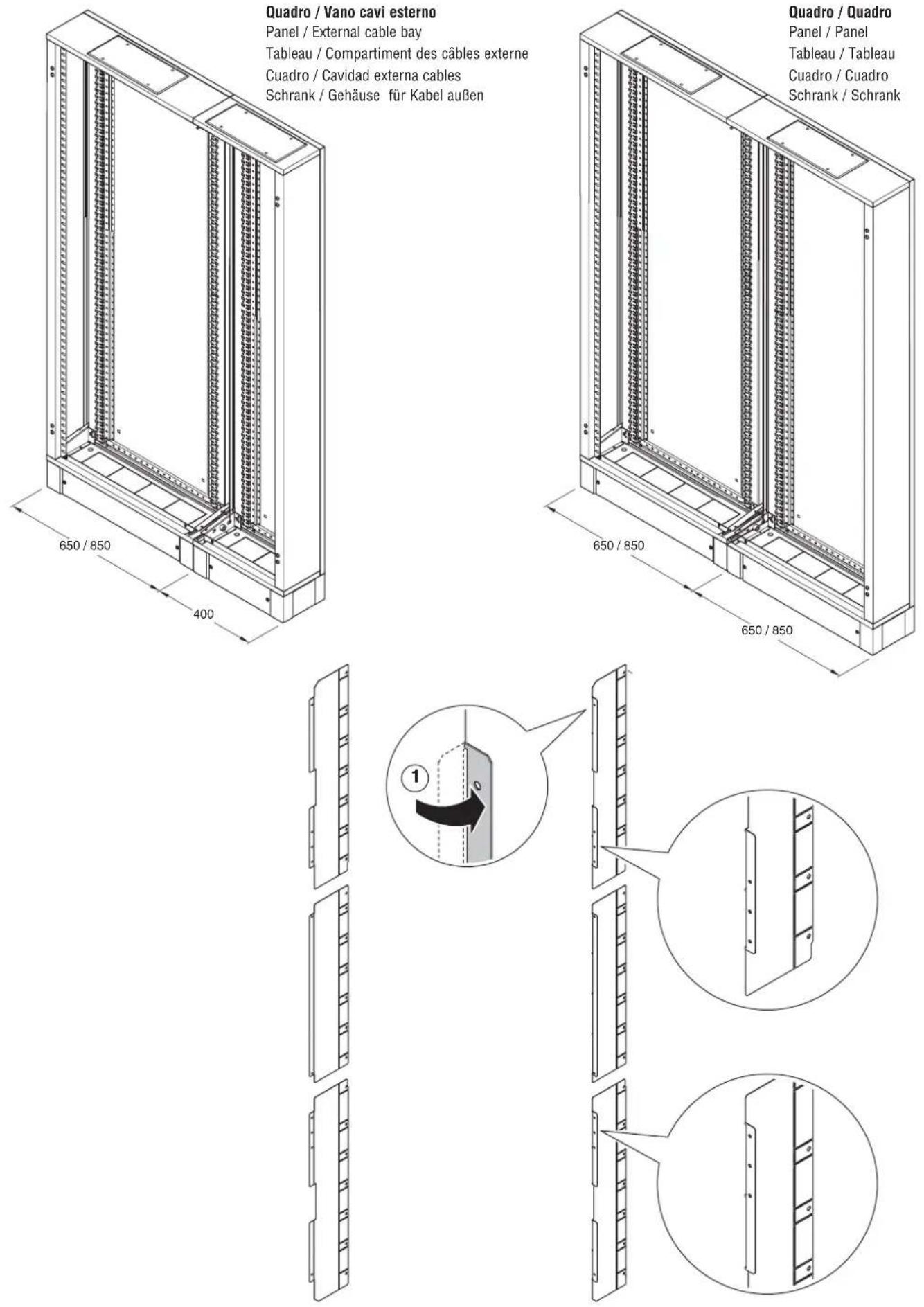

Panel / External cable bay
Tableau / Compartiment des câbles externe
Cuadro / Cavidad externa cables
Schrank / Gehäuse für Kabel außen

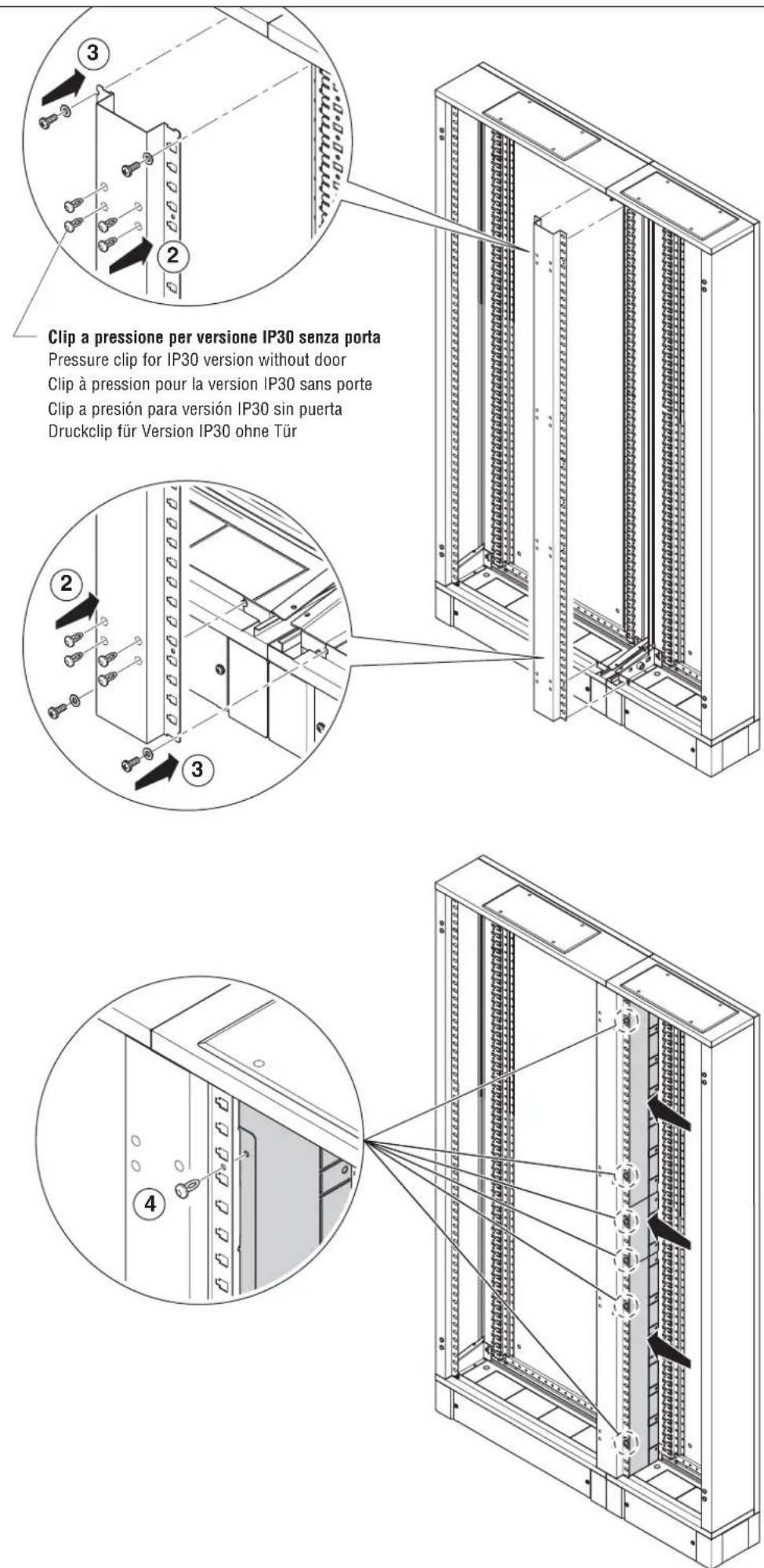

Pressure clip for IP30 version without door Clip à pression pour la version IP30 sans porte Clip a presión para versión IP30 sin puerta Druckclip für Version IP30 ohne Tür

Technical diagram showing exploded view of server rack-mounted panels with labeled components and assembly steps

GEWISS- MATERIALE ELETTRICO
