Type de produit	Séparateur électrique pour armoires et coffrets
Marque	Gewiss
Modèle	GW45447
Catégorie	Accessoire électrique
Utilisation	Organisation et séparation des câbles dans les tableaux électriques
Type de séparateur	Horizontal ou vertical selon modèle
Matière	Plastique technique résistant aux chocs et à la chaleur
Couleur	Gris standard (non spécifié)
Dimensions (approx.)	Hauteur : 1040-2040 mm selon version ; profondeur : adaptée aux appareillages modulaires
Poids (approx.)	Environ 0,2 à 0,5 kg selon le modèle
Alimentation	Aucune (composant passif)
Installation	À clipser ou visser dans l'armoire (voir notice)
Fonction principale	Séparer physiquement les câbles pour éviter les interférences et faciliter la maintenance
Compatibilité	Armoires Gewiss GW45xxx et similaires
Entretien et nettoyage	Dépoussiérer avec un chiffon sec non pelucheux
Sécurité	Installation par un électricien qualifié ; respecter les distances de séparation
Pièces détachées et réparabilité	Pièce non réparable ; remplacer en cas de dommage
Température de fonctionnement	-5°C à +60°C (estimation pour un composant électrique)
Informations générales	Fabriqué par Gewiss, certifié conforme aux normes en vigueur

FOIRE AUX QUESTIONS - GW45447 Gewiss

Comment installer le séparateur GW45447 ?

Le séparateur se monte en le clipsant ou en le vissant dans les rainures prévues de l’armoire. Suivez les schémas de la notice pour un positionnement correct. Pour les séparateurs horizontaux, insérez les extrémités dans les supports ; pour les verticaux, fixez-les dans le compartiment interne ou externe des câbles.

Quelle est la hauteur du séparateur GW45447 ?

La notice ne précise pas la hauteur exacte du modèle GW45447, mais les séparateurs de la série GW45 existent en hauteurs de 1040 mm à 2040 mm. Vérifiez l’étiquette sur le produit ou mesurez avant achat.

Ce séparateur est-il compatible avec d’autres marques d’armoires ?

Le GW45447 est conçu pour les armoires Gewiss de la série GW45. Il peut être adaptable sur d’autres marques si les dimensions et le système de fixation correspondent, mais nous recommandons de l’utiliser avec des armoires Gewiss pour garantir la compatibilité.

Comment nettoyer le séparateur ?

Nettoyez-le avec un chiffon sec non pelucheux pour enlever la poussière. N’utilisez pas de solvants ou de produits abrasifs qui pourraient endommager le plastique.

Le séparateur est-il livré avec des vis de fixation ?

La notice ne mentionne pas le contenu de l’emballage. En général, les séparateurs de la série GW45 sont livrés sans vis, car ils se fixent par clipsage. Si un vissage est nécessaire, utilisez des vis adaptées (non fournies).

Puis-je utiliser le GW45447 pour séparer des câbles de puissance et de communication ?

Oui, c’est l’usage principal. Le séparateur permet de compartimenter les câbles pour éviter les interférences électromagnétiques et respecter les normes de câblage. Placez les câbles de puissance d’un côté et les câbles faibles signaux de l’autre.

Quelle est la différence entre un séparateur horizontal et vertical ?

Le séparateur horizontal (modèles GW 45 451/452) se fixe en travers de l’armoire pour créer des étages. Le séparateur vertical (modèles GW 45 444/445/447/448/449/467/468/469) se fixe verticalement pour diviser la hauteur en colonnes. Le GW45447 peut être l’un ou l’autre selon la référence exacte ; vérifiez la désignation sur l’emballage.

Le séparateur supporte-t-il une charge mécanique ?

Le séparateur est conçu pour la séparation des câbles et non pour supporter une charge lourde. Ne l’utilisez pas comme support de matériel. Sa résistance mécanique est suffisante pour maintenir les câbles en place.

Puis-je découper le séparateur pour l’adapter à une armoire plus petite ?

Il n’est pas recommandé de découper le séparateur, car cela pourrait affaiblir sa structure et compromettre la sécurité. Choisissez un modèle de la hauteur adaptée parmi la gamme proposée.

Où puis-je trouver la notice complète du GW45447 ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez la télécharger ou demander une traduction par email.

MODE D'EMPLOI GW45447 Gewiss

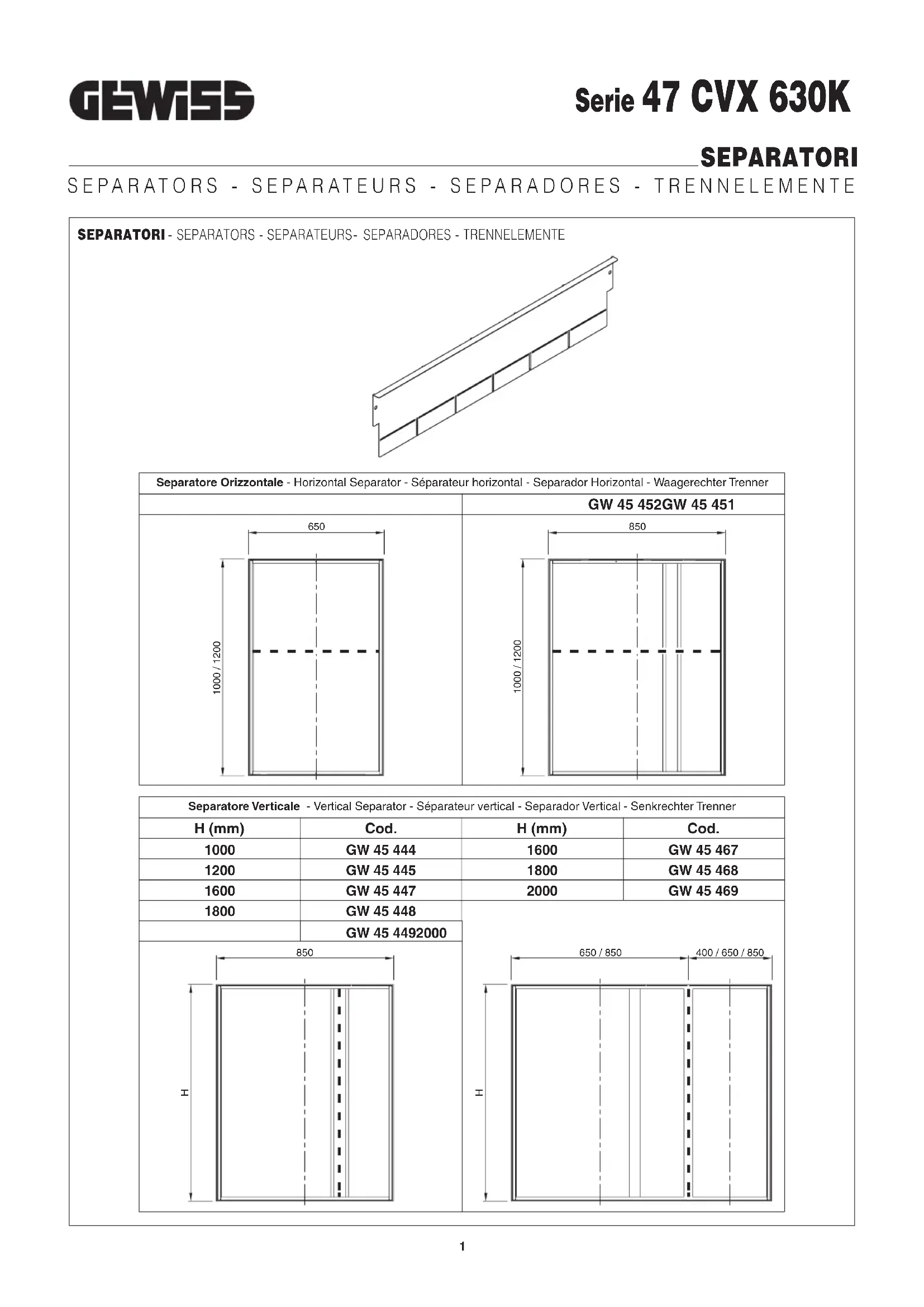

SEPARATORS - SEPARATEURS - SEPARADORES - TRENNELEMENTE

SEPARATORI - SEPARATORS - SEPARATEURS- SEPARADORES - TRENNELEMENTE

Separatore Orizzontale - Horizontal Separator - Séparateur horizontal - Separador Horizontal - Waagerechter Trenner
	GW 45 452GW 45 451
650	850
1000/1200	1000/1200

Separatore Verticale - Vertical Separator - Séparateur vertical - Separator Vertical - Senkrechter Trenner
H (mm)	Cod.	H (mm)	Cod.
1000	GW 45 444	1600	GW 45 467
1200	GW 45 445	1800	GW 45 468
1600	GW 45 447	2000	GW 45 469
1800	GW 45 448	650 / 850 400 / 650 / 850
	GW 45 4492000
850

GW 45 451 GW 45 452
GW 45 444 H=1040	Nr. 1	Nr. 2
GW 45 445 H=1240
GW 45 447 H=1640	Nr. 2
GW 45 448 H=1840
GW 45 449 H=2040
GW 45 467 H=1640	Nr. 6
GW 45 468 H=1840
GW 45 469 H=2040

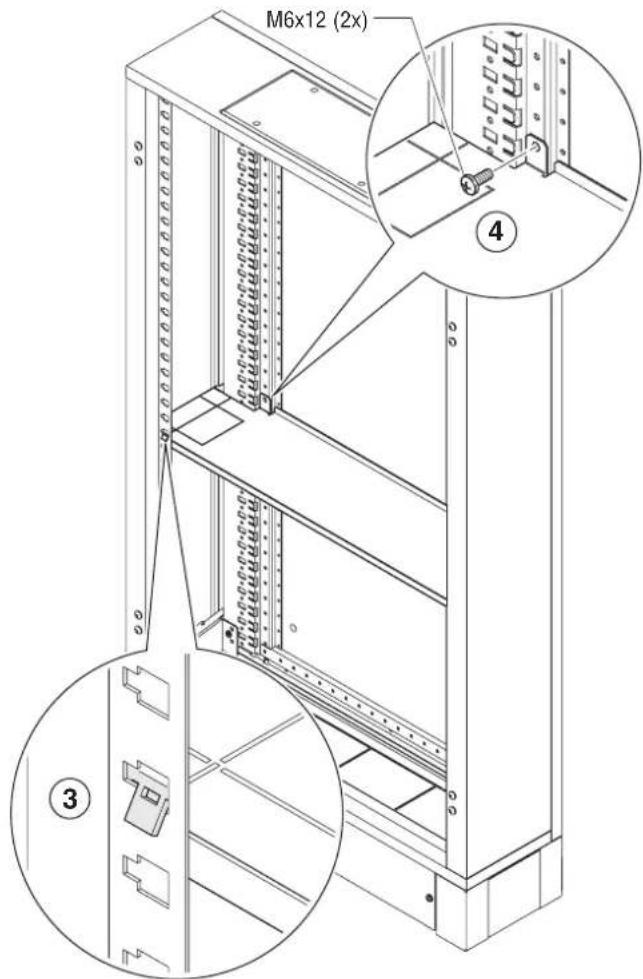

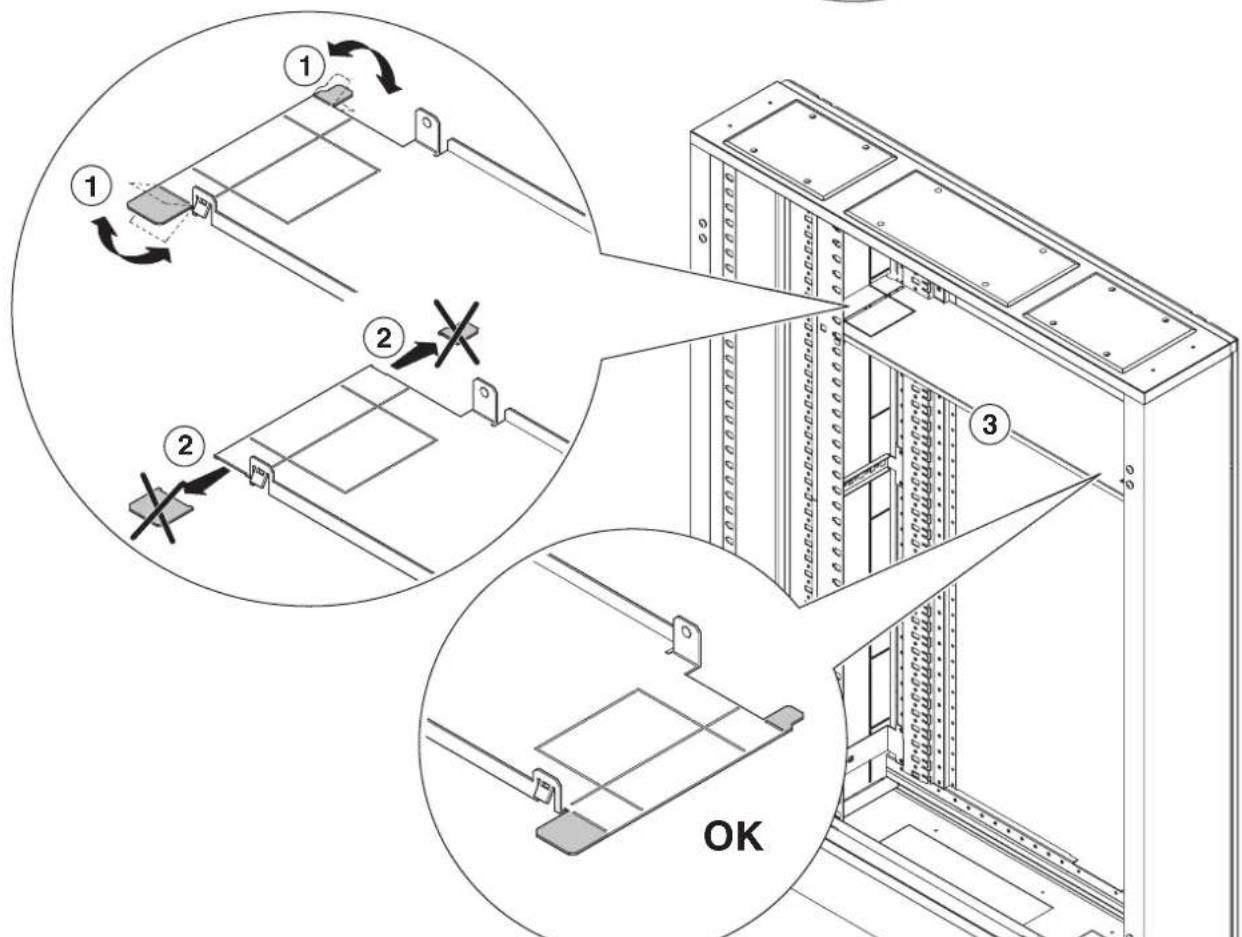

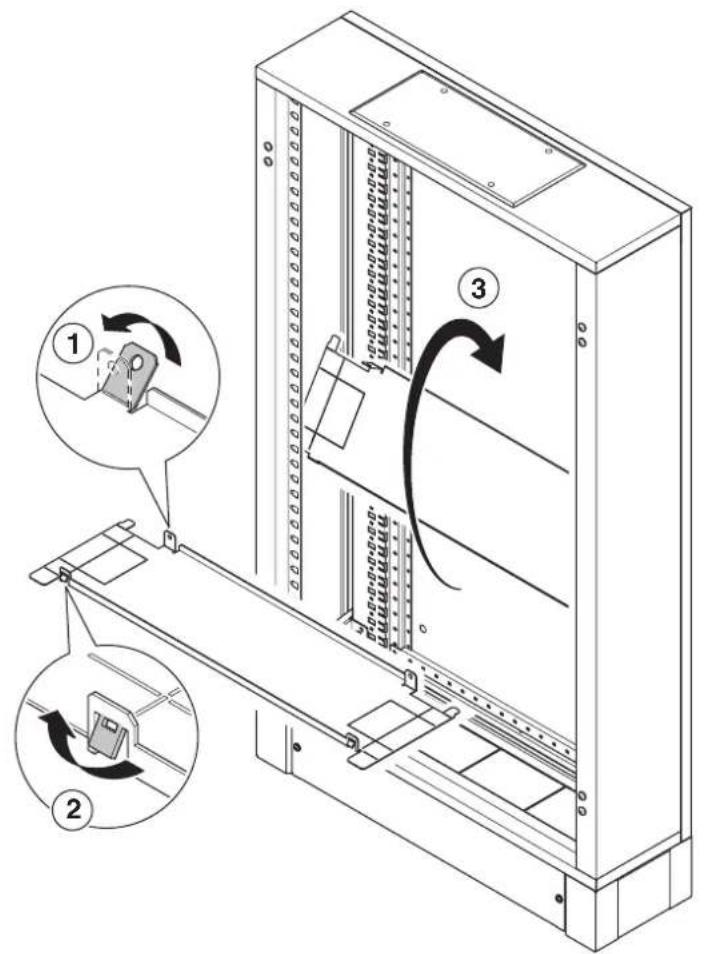

MONTAGGIO SEPARATORE ORIZZONTALE: GW 45 451 - GW 45 452

HORIZONTAL SEPARATOR ASSEMBLY: GW 45 451 - GW 45 452 - MONTAGE DU SEPARATEUR HORIZONTAL : GW 45 451 - GW 45 452
MONTAJE SEPARADOR HORIZONTAL: GW 45 451 - GW 45 452 - MONTAGE WAAGERECHTES TRENNELEMENT: GW 45 451 - GW 45 452

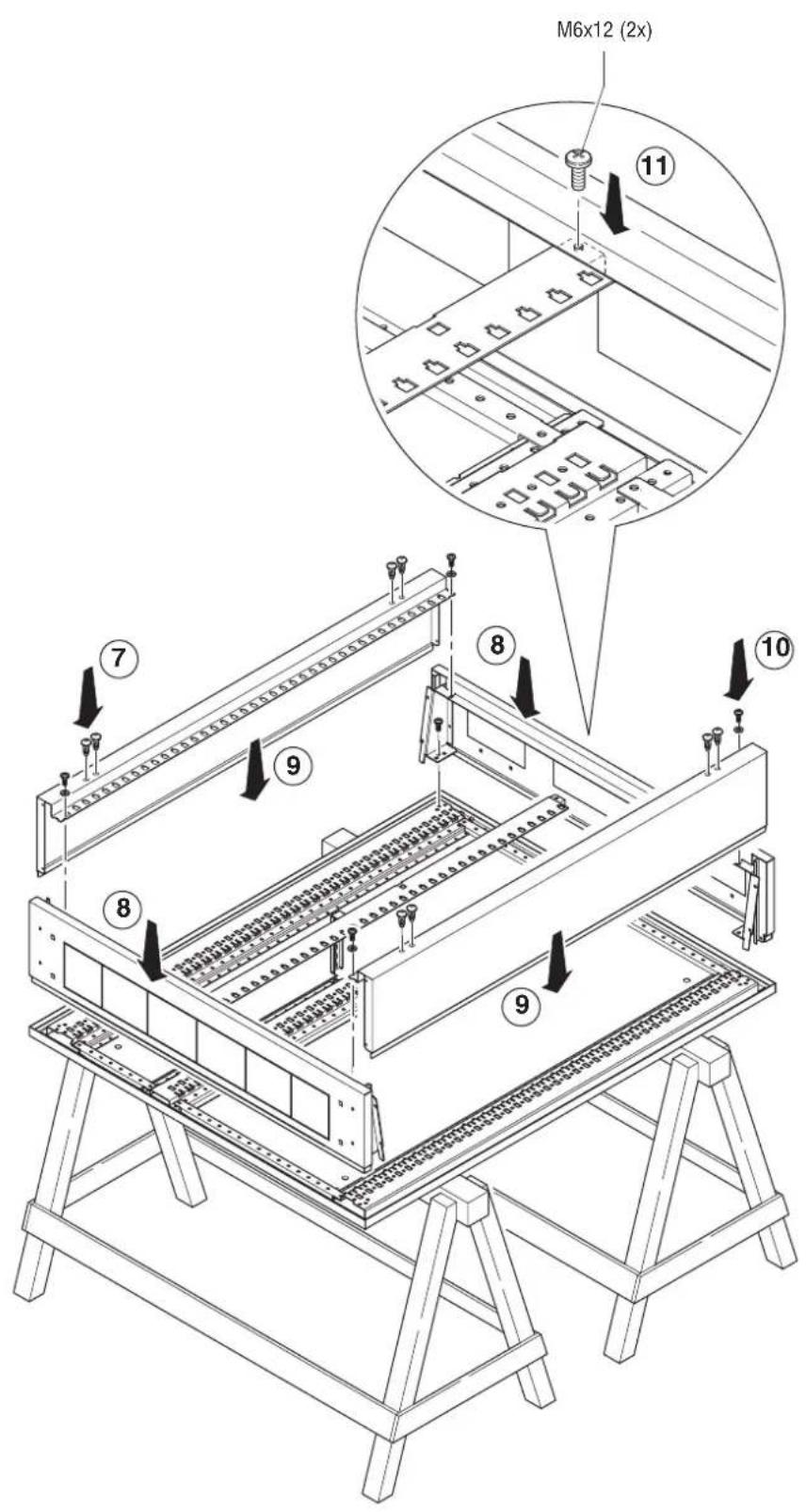

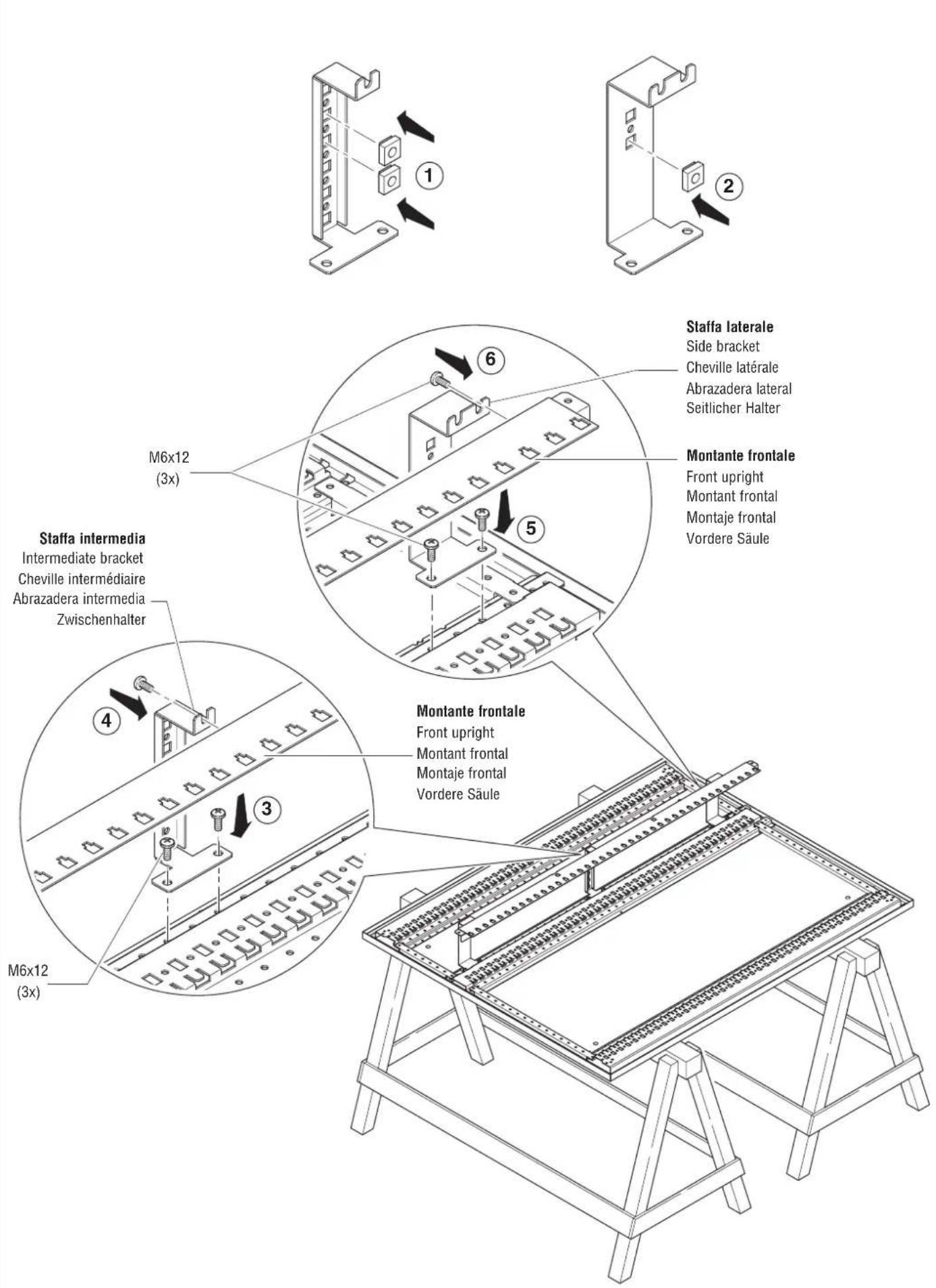

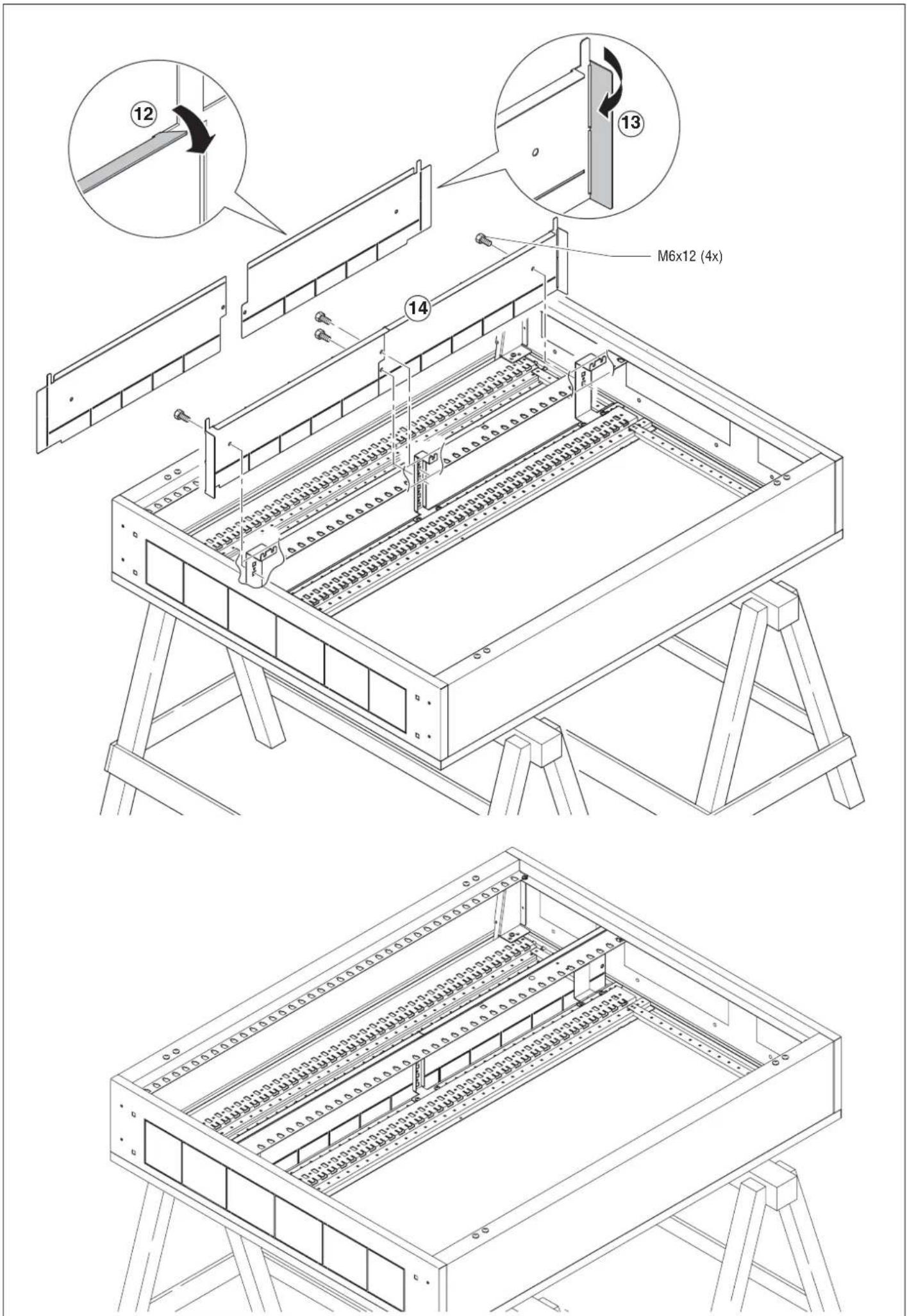

MONTAGGIO SEPARATORE VERTICAL VANO CAVI INTERNO: GW 45 444 - GW 45 445

INTERNAL CABLE BAY VERTICAL SEPARATOR ASSEMBLY: GW 45 444 - GW 45 445 - MONTAGE DU SEPARATEUR VERTICAL DU COMPARTIMENT DES CÁBLES INTERNE: GW 45 444 - GW 45 445 - MONTAJE SEPARADOR VERTICAL CAVIDAD INTERNA CABLES: GW 45 444 - GW 45 445 MONTAGE SENKRECHTES TRENNELEMENT KABELGEHAUSE INNEN: GW 45 444 - GW 45 445

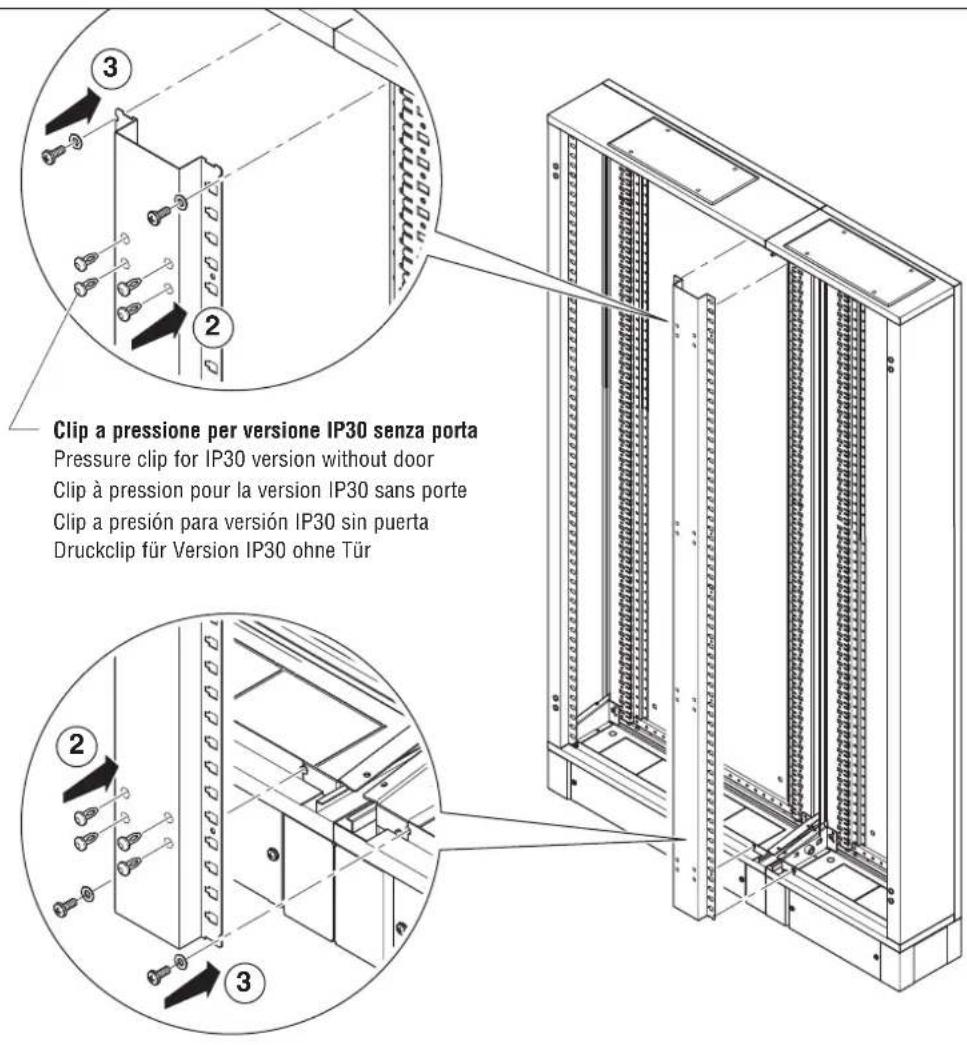

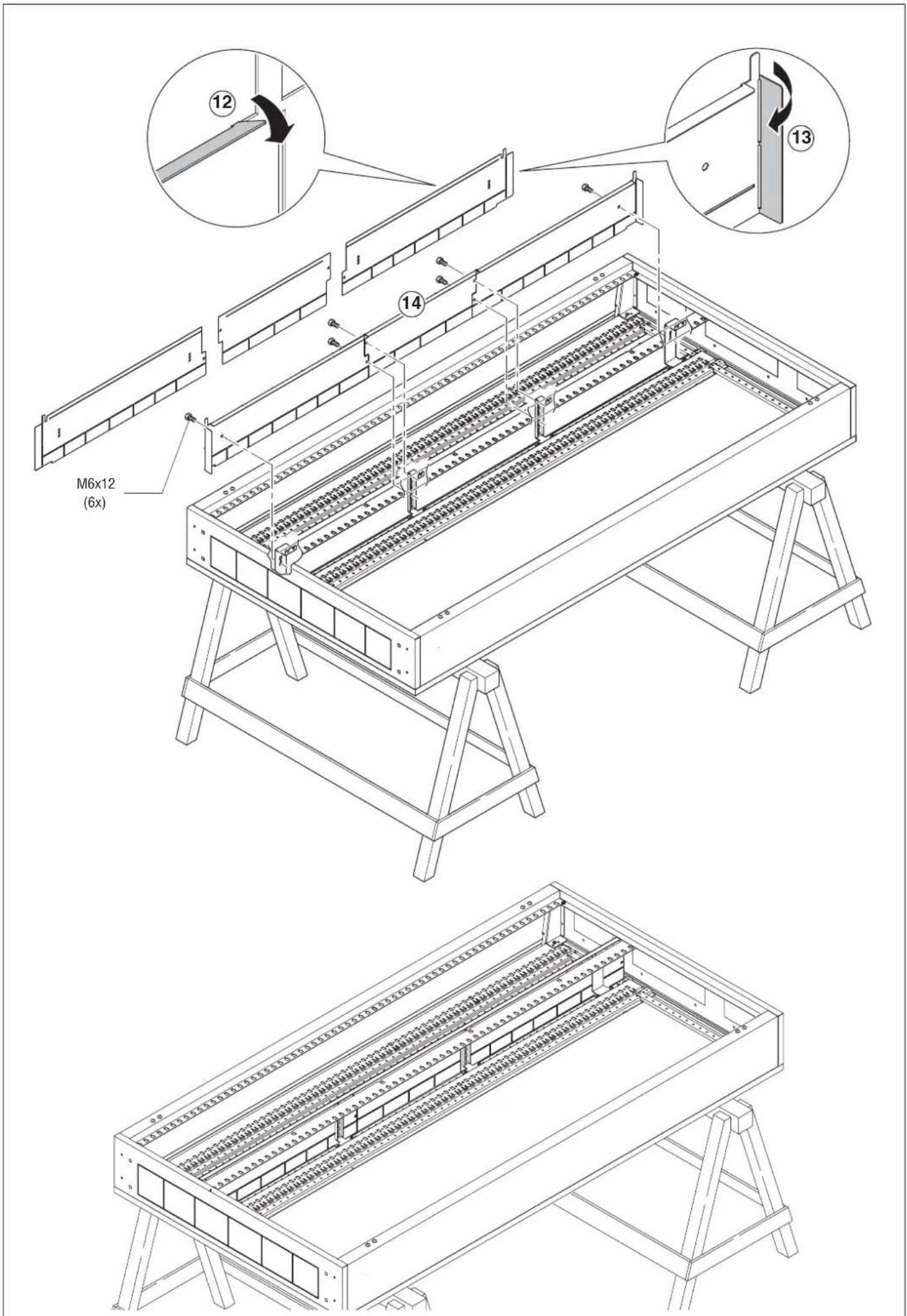

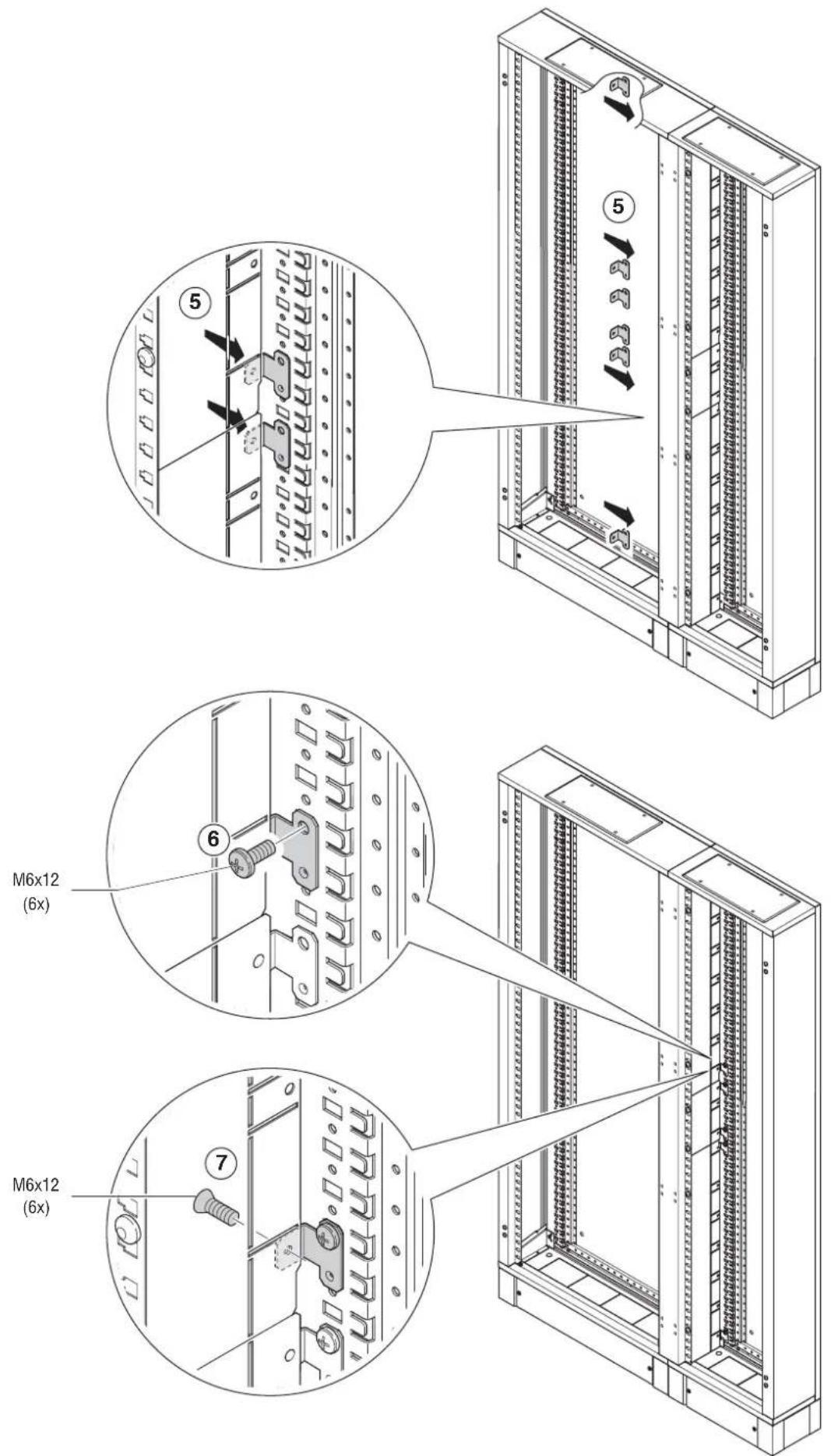

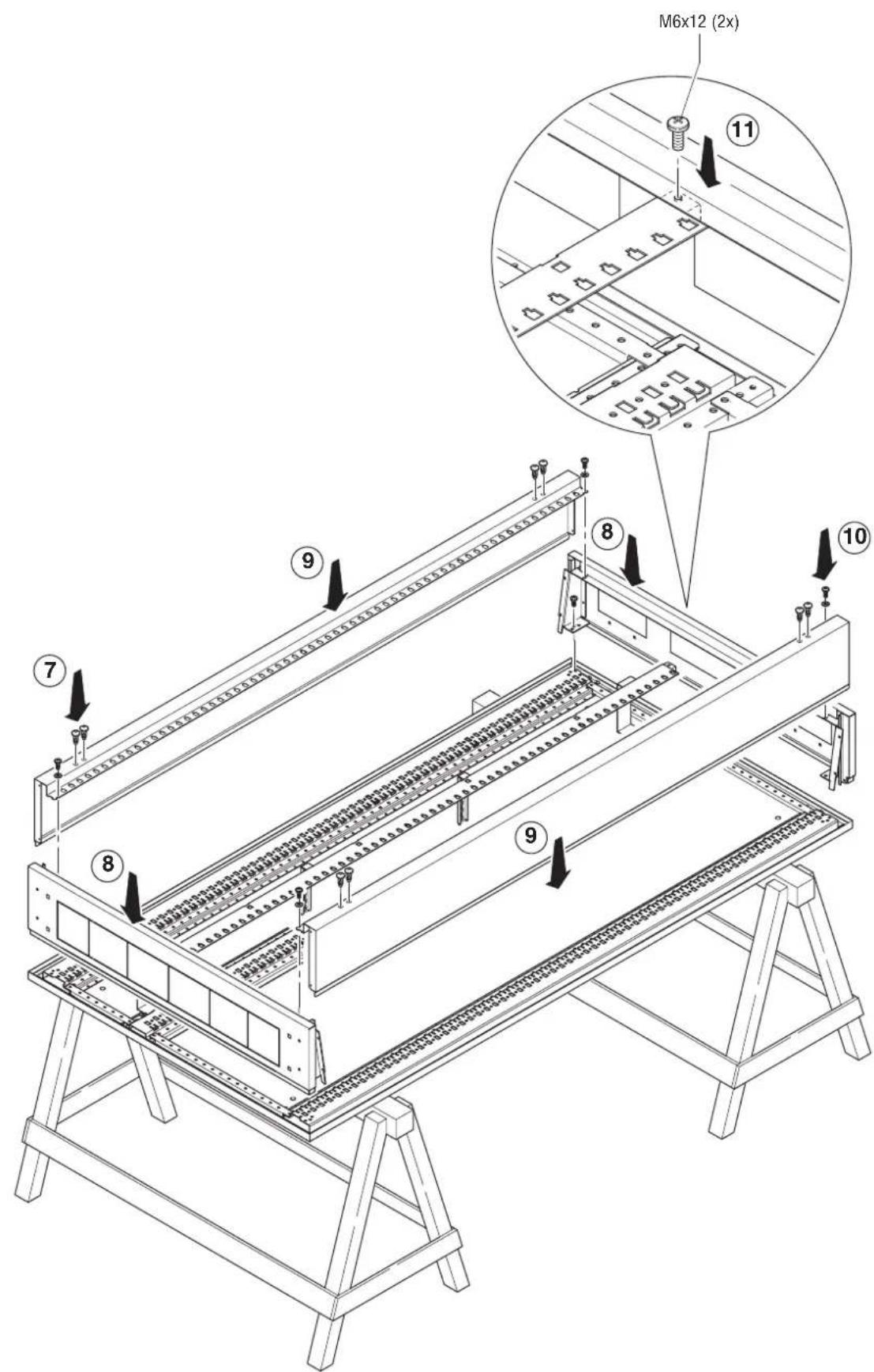

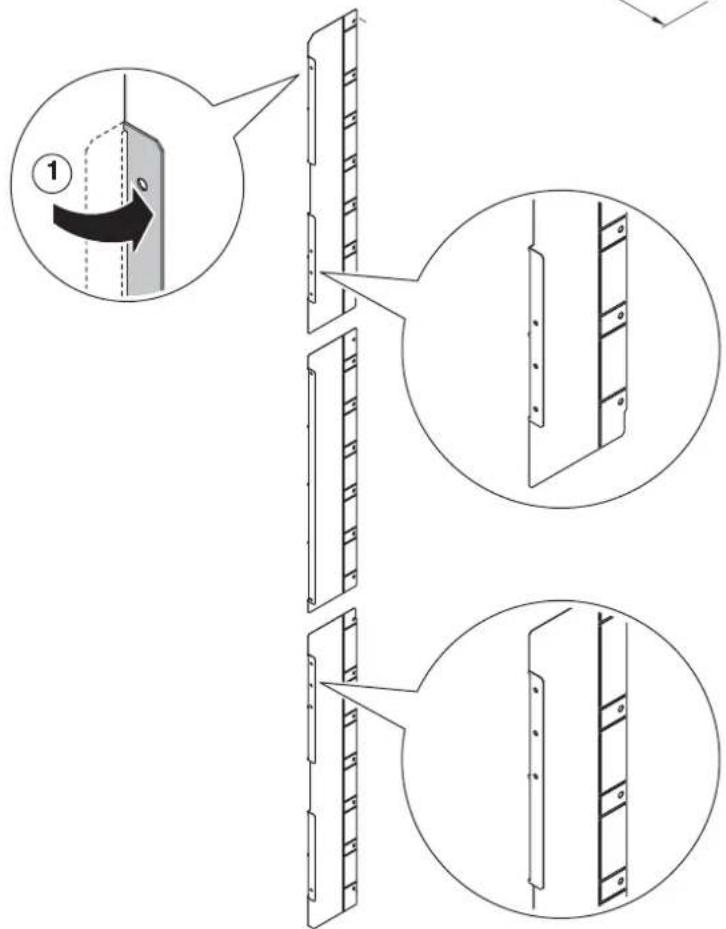

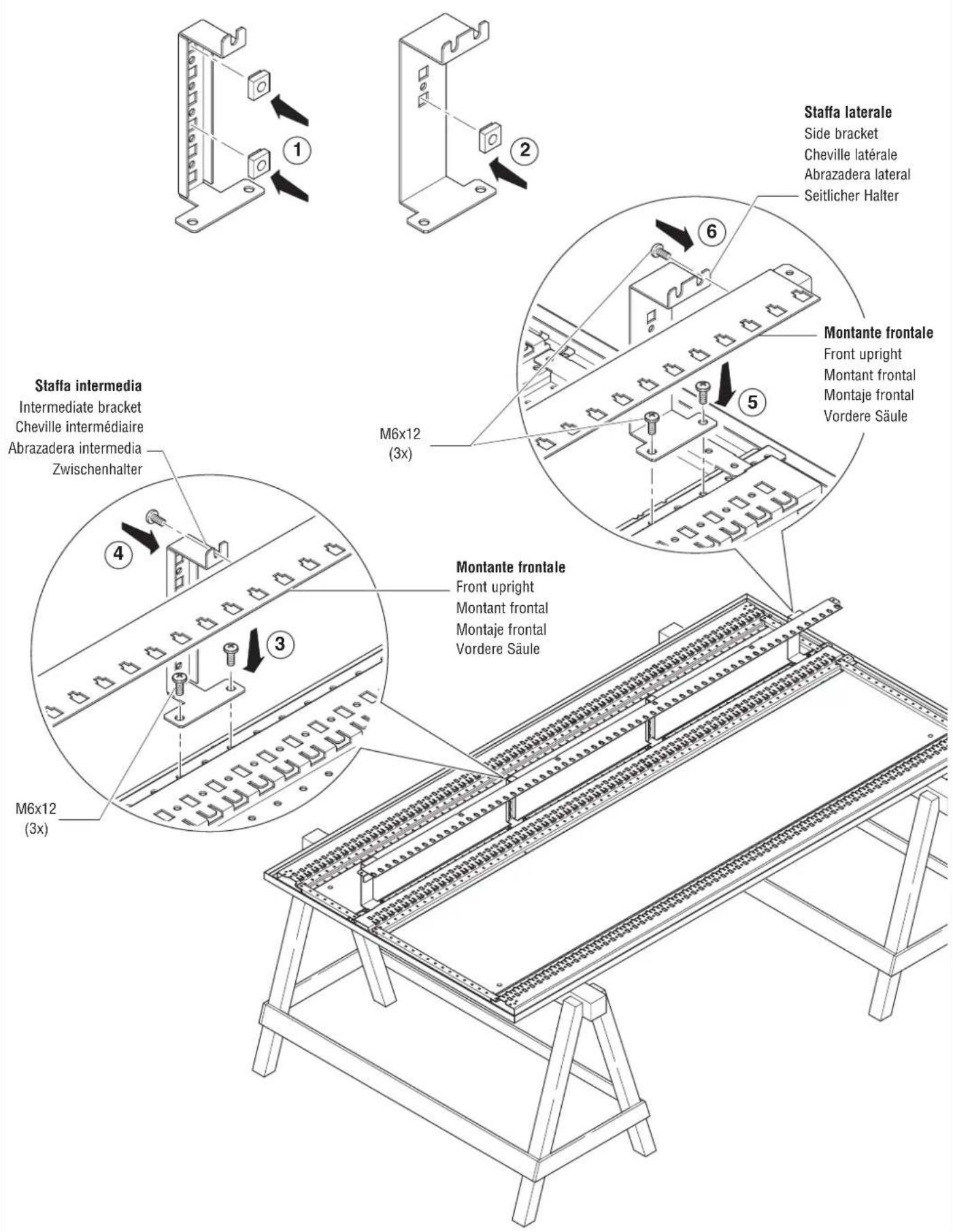

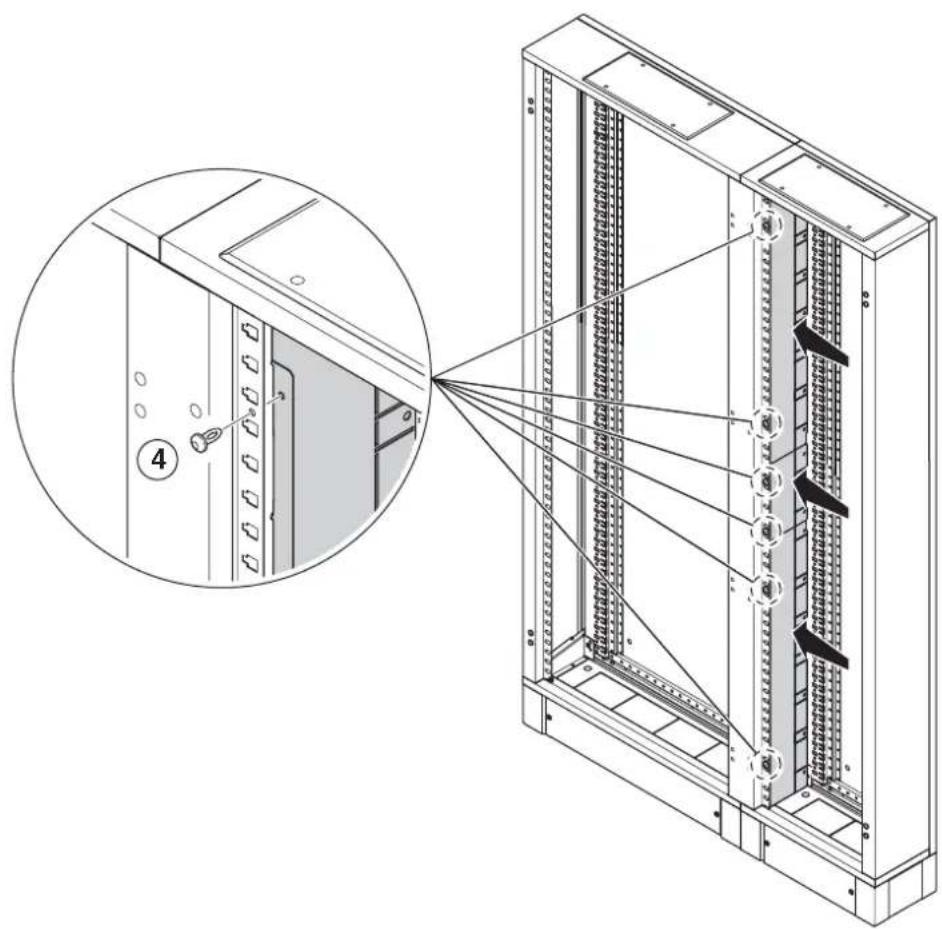

MONTAGGIO SEPARATORE VERICALE VANO CAVI INTERNO: GW 45 447 - GW 45 448 - GW 45 449

INTERNAL CABLE BAY VERTICAL SEPARATOR ASSEMBLY: GW 45 447 - GW 45 448 - GW 45 449 - MONTAGE DU SEPARATEUR VERTICAL DU COMPARTIMENT DES CÁBLES INTERNE : GW 45 447 - GW 45 448 - GW 45 449 - MONTAJE SEPARADOR VERTICAL CAVIDAD INTERNA CABLES: GW 45 447 - GW 45 448 - GW 45 449 - MONTAGE SENKRECHTES TRENNELEMENT KABELGEHÄUSE INNEN: GW 45 447 - GW 45 448 - GW 45 449

MONTAGGIO SEPARATORE VERTICAL: GW 45 467 - GW 45 468 - GW 45 469 - VERTICAL SEPARATOR ASSEMBLY: GW 45 467 -

GW 45 468 - GW 45 469 - MONTAGE DU SEPARATEUR VERTICAL : GW 45 467 - GW 45 468 - GW 45 469 - MONTAJE SEPARADOR VERTICAL:

GW 45 467 - GW 45 468 - GW 45 469 - MONTAGE SENKRECHTES TRENNELEMENT: GW 45 467 - GW 45 468 - GW 45 469

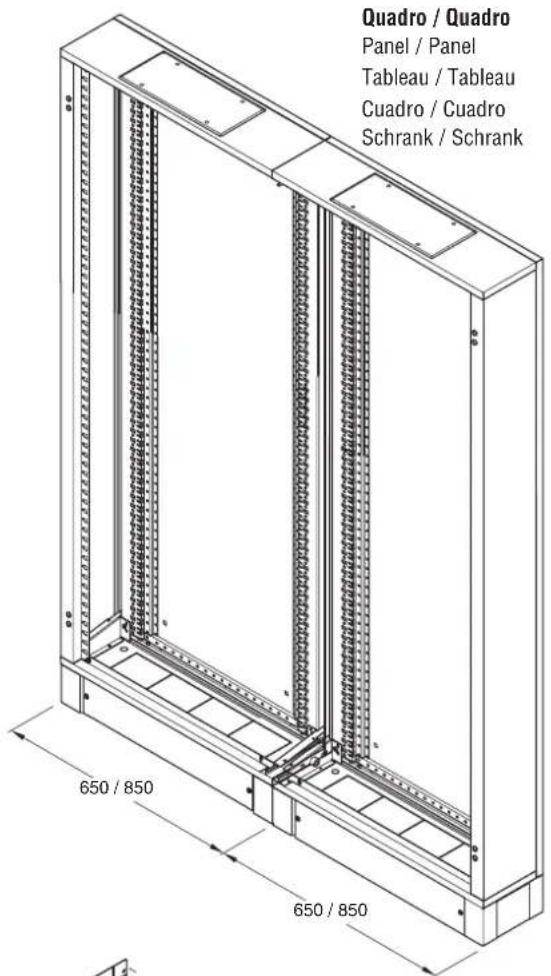

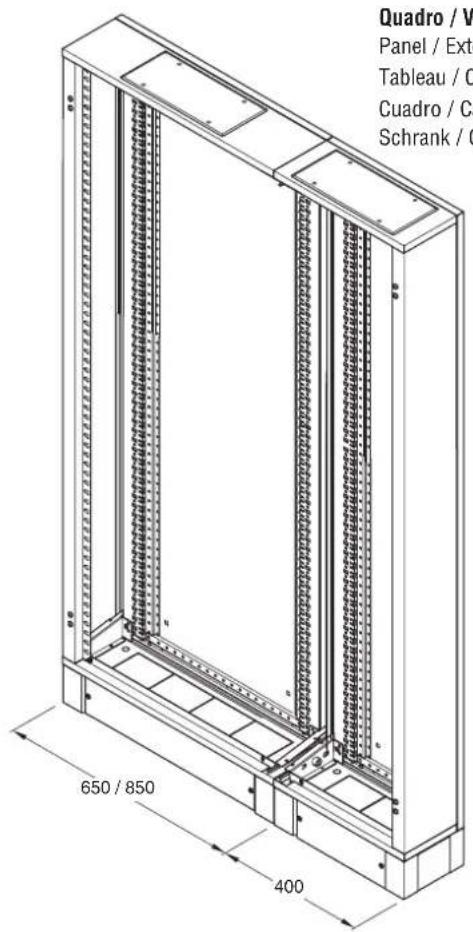

Quadro / Vano cavi esterno
Panel / External cable bay
Tableau / Compartment des cables externe
Cuadro / Cavidad externa cables
Schrank/Gehäuse für Kabel außen
