GW20810 - Interrupteur électrique temporisé Gewiss - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur électrique temporisé
Marque	Gewiss
Modèle	GW20810
Tension d'alimentation	230 V AC, 50/60 Hz
Courant nominal	2 A (lampes fluorescentes rephasées)
Capacité max. des lampes	35 µF
Type de commande	Bouton-poussoir
Modes de temporisation	Avec ou sans rétablissement du retard ; temporisation à l'extinction
Signalisation lumineuse	LED verte de localisation et de présence tension
Indice de protection	IP20
Température de fonctionnement	-5 °C à +40 °C
Matériau du boîtier	Plastique
Dimensions (L x l x H)	45 mm x 45 mm x 25 mm
Poids	50 g
Installation	Encastré dans boîte d'encastrement standard
Normes	HD 384 / IEC364
Nettoyage	Chiffon sec et doux
Garantie	2 ans

FOIRE AUX QUESTIONS - GW20810 Gewiss

Comment installer l'interrupteur temporisé GW20810 ?

L'installation doit être réalisée par un électricien qualifié conformément aux normes HD 384 / IEC364. Raccordez les conducteurs aux bornes repérées sur l'appareil : phase, neutre et commande. Respectez le schéma de câblage fourni dans la notice.

Quels types de lampes puis-je commander ?

Le GW20810 convient pour commander des lampes fluorescentes rephasées jusqu'à un courant de 2A avec une capacité maximale de 35 µF. Il peut aussi piloter d'autres charges résistives dans les mêmes limites.

Comment régler le temps de temporisation ?

Le temps de temporisation est préréglé en usine et peut être ajusté via un potentiomètre accessible après démontage du bouton-poussoir. Consultez la notice pour la procédure exacte et les plages de réglage.

Que signifie le voyant vert sur l'interrupteur ?

Le voyant vert est une signalisation lumineuse de localisation et de présence d'alimentation. Il indique que l'appareil est sous tension, même en position éteinte, ce qui facilite le repérage dans l'obscurité.

Puis-je utiliser cet interrupteur avec des lampes LED ?

Ce modèle est conçu pour les lampes fluorescentes rephasées. Pour des lampes LED, vérifiez que la charge totale ne dépasse pas 2A et que le courant d'appel est compatible. En cas de doute, utilisez un temporisateur spécial LED.

Que faire si l'interrupteur ne fonctionne plus ?

Vérifiez d'abord le fusible ou le disjoncteur du circuit. Assurez-vous que la tension est présente (voyant vert allumé). Si le voyant est éteint, l'alimentation est peut-être coupée. Si le problème persiste, contactez un électricien.

L'interrupteur fait un bruit de ronflement, est-ce normal ?

Un léger ronflement peut se produire en raison des composants internes (relais, transformateur). Si le bruit devient fort ou irrégulier, cela peut indiquer un défaut. Débranchez l'appareil et faites-le vérifier.

Quelle est la durée de vie du temporisateur ?

La durée de vie estimée est de 10 000 cycles de commutation en conditions normales d'utilisation. La LED verte a une durée de vie de 50 000 heures.

Puis-je nettoyer l'interrupteur avec un produit ménager ?

Évitez les produits corrosifs ou solvants. Utilisez un chiffon sec et doux pour dépoussiérer. En cas de taches, humidifiez légèrement le chiffon avec de l'eau et essuyez immédiatement.

Où trouver des pièces de rechange pour le GW20810 ?

Les pièces détachées (bouton-poussoir, bornes) sont disponibles auprès du service après-vente Gewiss ou des distributeurs agréés. Pour la réparation, adressez-vous à un professionnel.

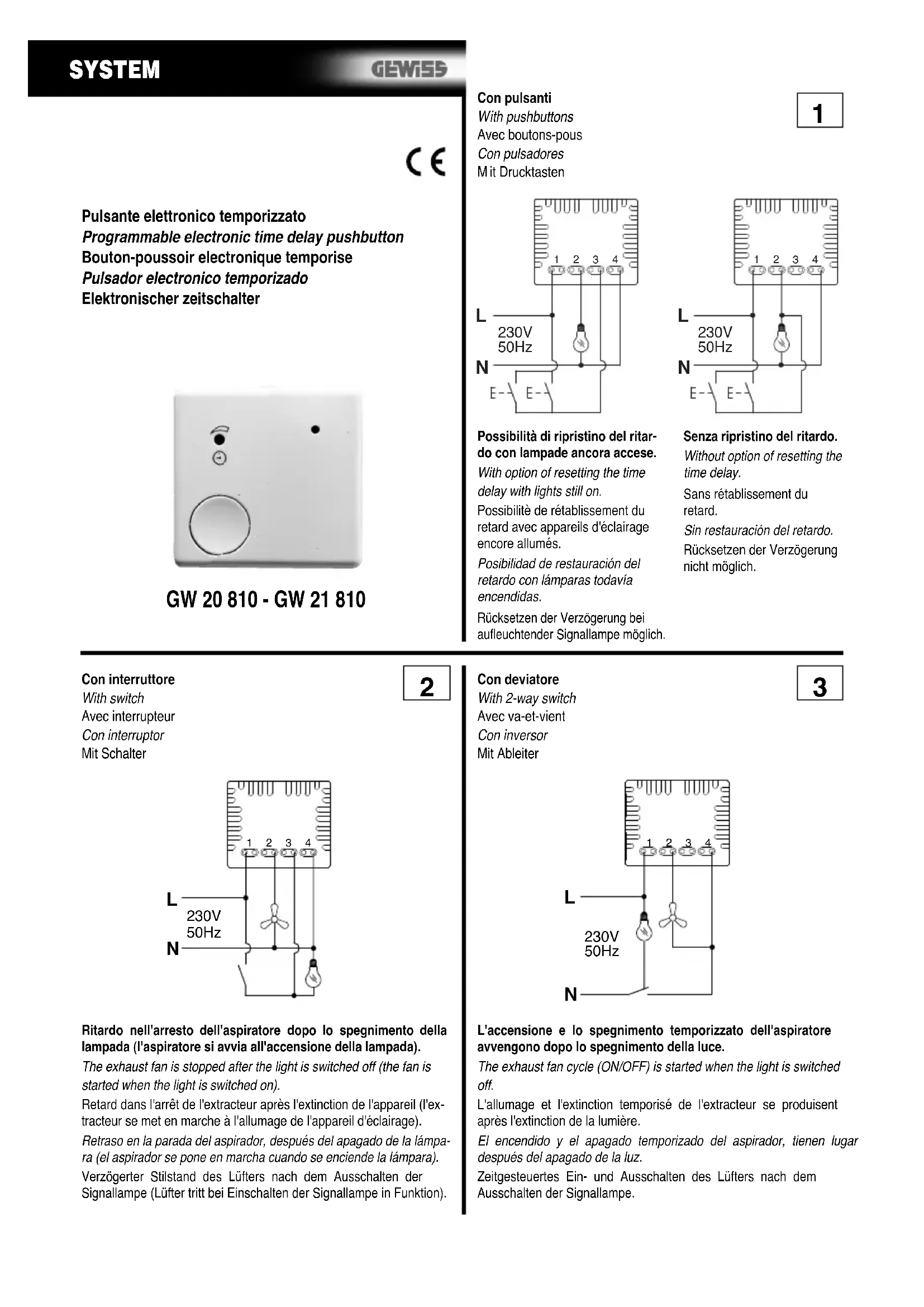

MODE D'EMPLOI GW20810 Gewiss

Possibilité de rétablissement du retard avec apparèils d'éclairage encore allumés.

Sans rétablissement du retard.

Retard dans l'arrêt de l'extracteur après l'extinction de l'appareil (l'extracteur se met en marche à l'allumage de l'appareil d'éclairage).

L'allumage et l'extinction temporisé de l'extracteur se produit après l'extinction de la lumière.

Luminous signalling of location and presence of main supply (green).
Signalisation lumineuse de localisation et de présence d'alimentation.
Senalizacion luminosa de localizacion y presencia tension de red.

Bouton-Poussoir de commande

Pulsador de mando

Bedientaste

Le temporisateur convient pour commander des lampes fluorescentes rephasées jusqu'à un courant de 2A avec une capacité de 35 microfarad.

Attention! La sécurité de l'appareil n'est garantie que si I'on respecte les instructions mentionnées ci-joint. Il est donc nécessaire de les dire avec attention et de bien les保守er. Les produits du programme System doivent etre installés en conformite avec les normes HD 384 / IEC364 sur les appeareils a usage domestique et similaire, dans des milieux non poussiereux et ou il n'est pas necessaire d'avoir une protection speciale contre la peneration d'eau. L'organisation de vent GEWSS est a Your disposition pour toute elucidation ou information technique.
