Type de produit	Structure d'armoire électrique
Marque	Gewiss
Modèle	GW45059
Hauteur	2000 mm
Largeur	600 mm (standard)
Profondeur	Non spécifiée
Matériau	Acier
Couleur	Gris (RAL 7035)
Indice de protection	IP30 (avec panneaux)
Type de montage	Mur ou sol
Fonctions principales	Support pour équipements électriques, montage de profilés DIN, panneaux latéraux et façade
Accessoires compatibles	Panneaux latéraux (GW45074, GW45394), plaques de fond (GW45421...), profilés DIN (GW45411...)
Entretien et nettoyage	Nettoyer avec un chiffon sec ou légèrement humide
Sécurité	Installation par un professionnel qualifié, mise à la terre obligatoire
Pièces détachées et réparabilité	Panneaux, profilés, kits de fixation disponibles séparément
Informations générales	Notice d'assemblage incluse, compatible avec les normes EN 62208

FOIRE AUX QUESTIONS - GW45059 Gewiss

Quelle est la hauteur de l'armoire électrique GW45059 ?

La hauteur est de 2000 mm.

Quels sont les accessoires disponibles pour le GW45059 ?

Des panneaux latéraux, plaques de fond, profilés DIN, kits de montage mural et de sol sont disponibles. Consultez la notice pour les références.

Comment monter les profilés DIN sur le châssis ?

Utilisez les vis M6x12 fournies pour fixer les profilés DIN (type 35x15 ou 32x15) sur le châssis comme indiqué dans la section 3A de la notice.

Le GW45059 peut-il être monté au mur ?

Oui, à l'aide des étriers de fixation murale GW47491 (4x) et des vis M6x16. Le montage nécessite un mur solide et une mise à la terre.

Quel est le degré de protection avec les panneaux latéraux ?

Avec les panneaux latéraux et la corniche de finition IP30, le degré de protection est IP30.

Comment installer les plaques de fond ?

Fixez les plaques de fond (réf. GW45421 à GW45433) à l'aide de vis M6x12. La position est réglable en hauteur.

Le GW45059 est-il livré avec les panneaux ?

Non, le châssis seul est fourni. Les panneaux latéraux, façade, etc. sont à commander séparément selon les codes de la notice.

Quelle est la largeur standard du châssis ?

La largeur standard est de 600 mm. D'autres largeurs (400, 800, 850) sont disponibles dans la gamme.

Comment assembler deux armoires côte à côte ?

Utilisez le kit d'accostage GW47473 et les joints d'étanchéité GW47472. Suivez les instructions de la section 10.

Où puis-je trouver la notice complète du GW45059 ?

La notice est disponible en téléchargement gratuit sur notice-facile.com au format PDF.

MODE D'EMPLOI GW45059 Gewiss

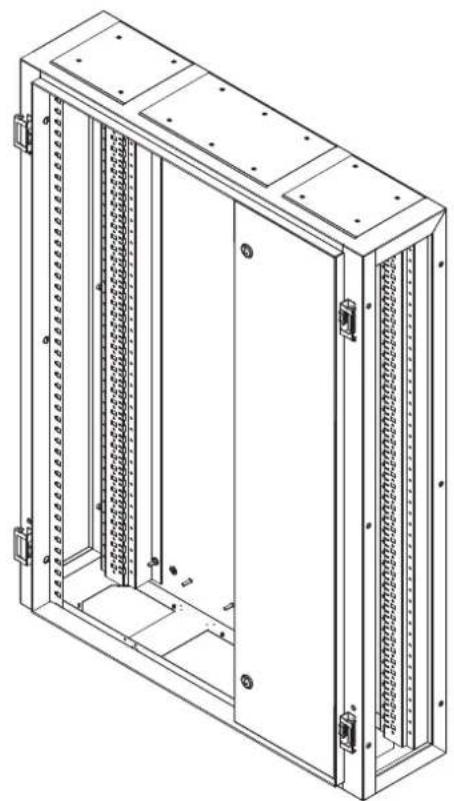

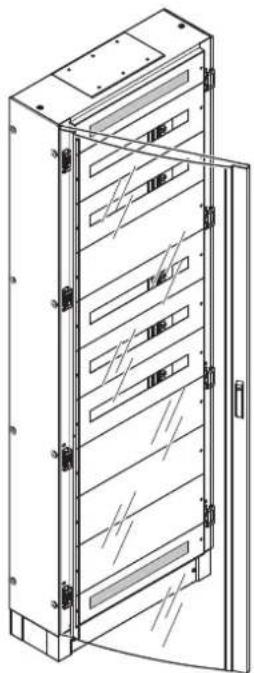

Technical line drawing of an open electrical cabinet with multiple panels and ventilation grilles (no text or symbols)

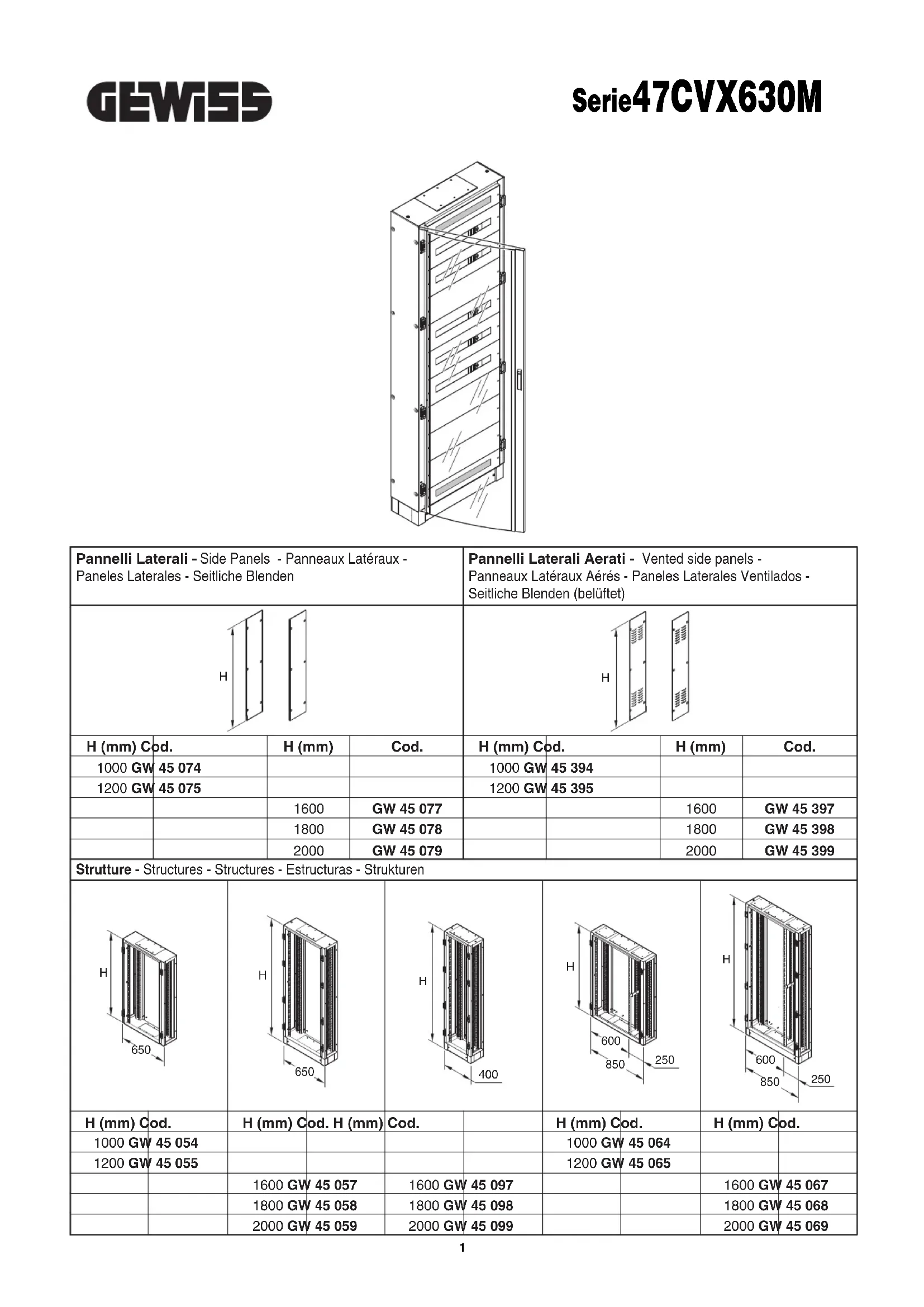

Pannelli Laterali - Side Panels - Panneaux Latéraux -Paneles Laterales - Seitliche Blenden						Pannelli Laterali Aerati - Vented side panels -Panneaux Latéraux Aérés - Paneles Laterales Ventilados -Seitliche Blenden (belüftet)
H (mm) Cod.			H (mm)	Cod.		H (mm) Cod.			H (mm)	Cod.
1000 GW	45 074					1000 GW	45 394
1200 GW	45 075					1200 GW	45 395
			1600	GW 45 077					1600	GW 45 397
			1800	GW 45 078					1800	GW 45 398
			2000	GW 45 079					2000	GW 45 399

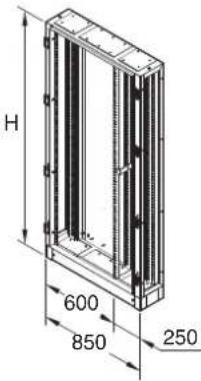

Strutture - Structures - Structures - Estructuras - Strukturen
H (mm) Cod.		H (mm) Cod. H (mm)			Cod.		H (mm) Cod.		H (mm) Cod.
1000 GW	45 054						1000 GW	45 064
1200 GW	45 055						1200 GW	45 065
		1600 GW	45 057		1600 GW	45 097			1600 GW	45 067
		1800 GW	45 058		1800 GW	45 098			1800 GW	45 068
		2000 GW	45 059		2000 GW	45 099			2000 GW	45 069

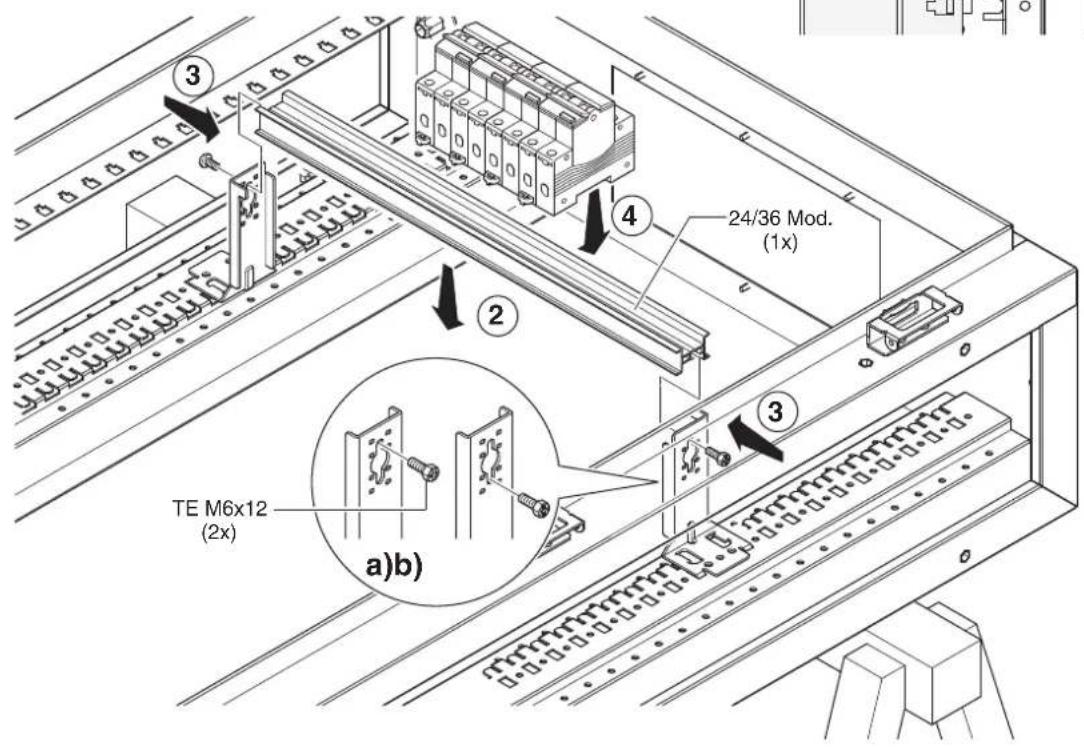

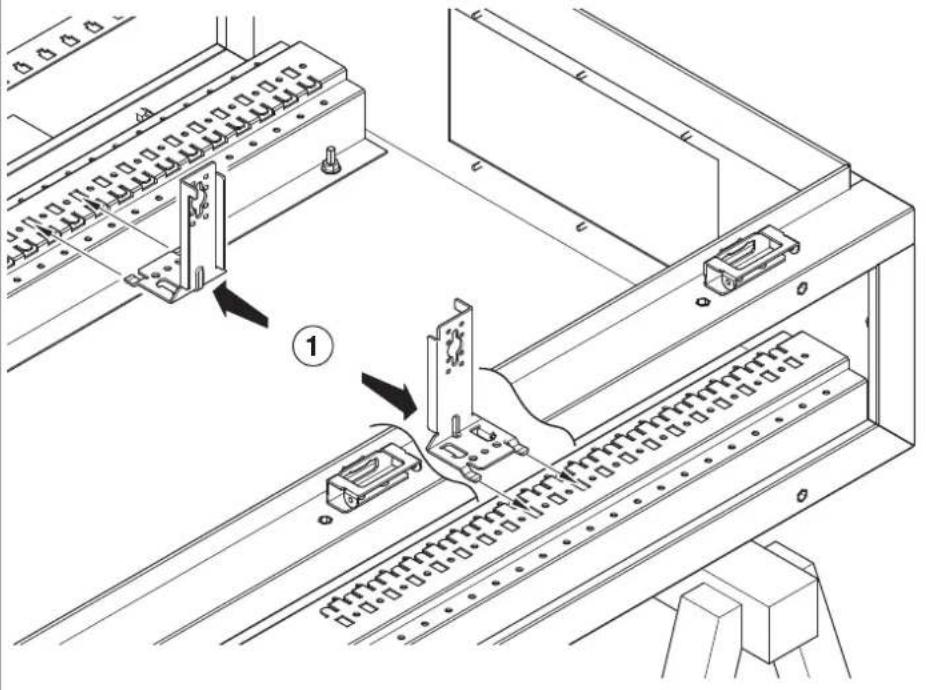

MONTAGGIOPROFILATODIN
- DINPROFILEASSEMBLY-MONTAGE PROFILÉ DIN -MONTAJEPERFILADODIN-
MONTAGE DES DIN PROFILS

Technical diagram of a mechanical assembly with labeled components and directional arrows indicating assembly steps.

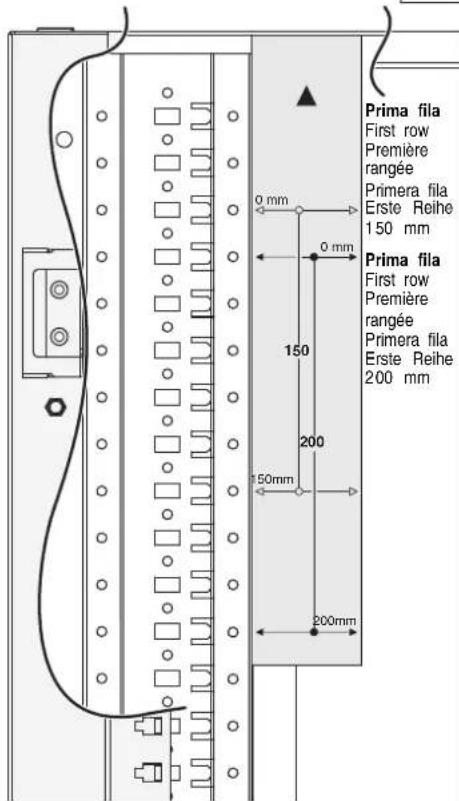

Prima fila First row Première rangée Primera fila Erste Reihe 150 mm Prima fila First row Première rangée Primera fila Erste Reihe 200 mm 0 mm 150 200 150mm 200mm

3 4 24/36 Mod. (1x) 2 3 a)b) TE M6x12 (2x)

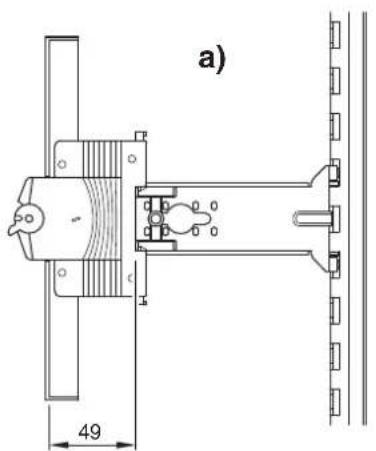

a) 49

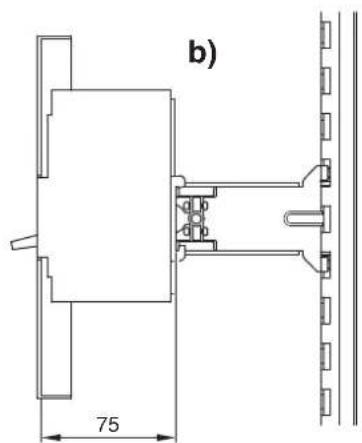

b) 75

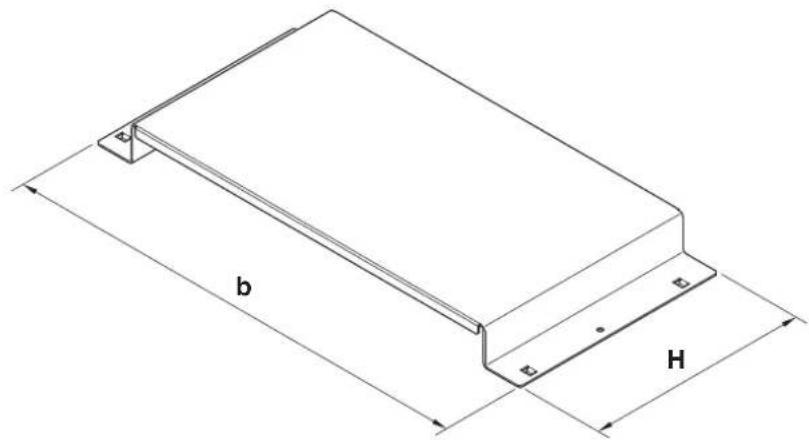

MONTAGGIOPIASTREDIFONDO - ASSEMBLYOFBACK-MOUNTINGPLATE-MONTAGE DES PLAQUES DE FOND - MONTAJEPLACASDEFONDO-MONTAGE DER BODENPLATTEN

Isometric technical drawing of a rectangular metal plate with labeled dimensions b and H (no text or symbols beyond labels)

Cod. H b
GW 45 421 200556
GW 45 422 400556
GW 45 423 600556
GW 45 431 200756
GW 45 432 400756
GW 45 433 600756

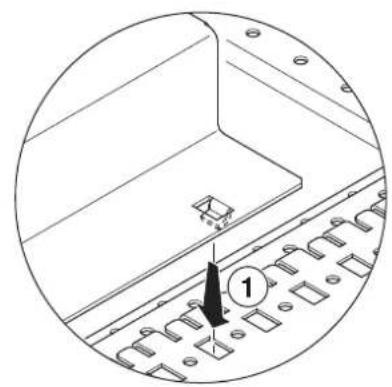

Technical diagram showing a mechanical assembly with a numbered component (1) and no visible text or symbols

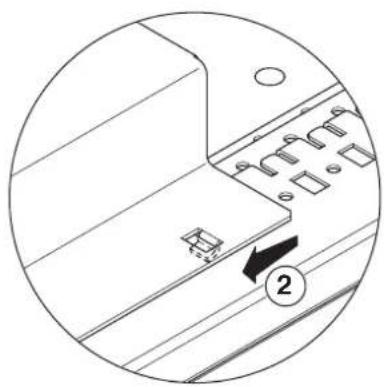

Technical diagram of a mechanical component with labeled parts (no readable text or symbols)

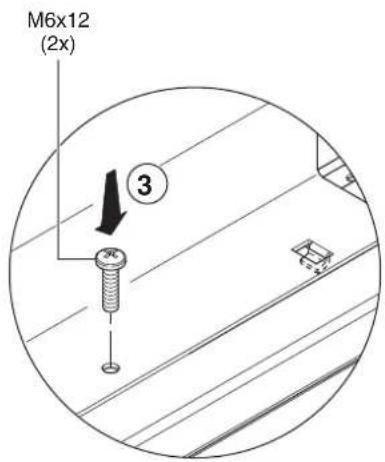

M6x12 (2x) ③

Technical line drawing of a mechanical assembly with multiple parallel plates and mounting brackets (no text or symbols)

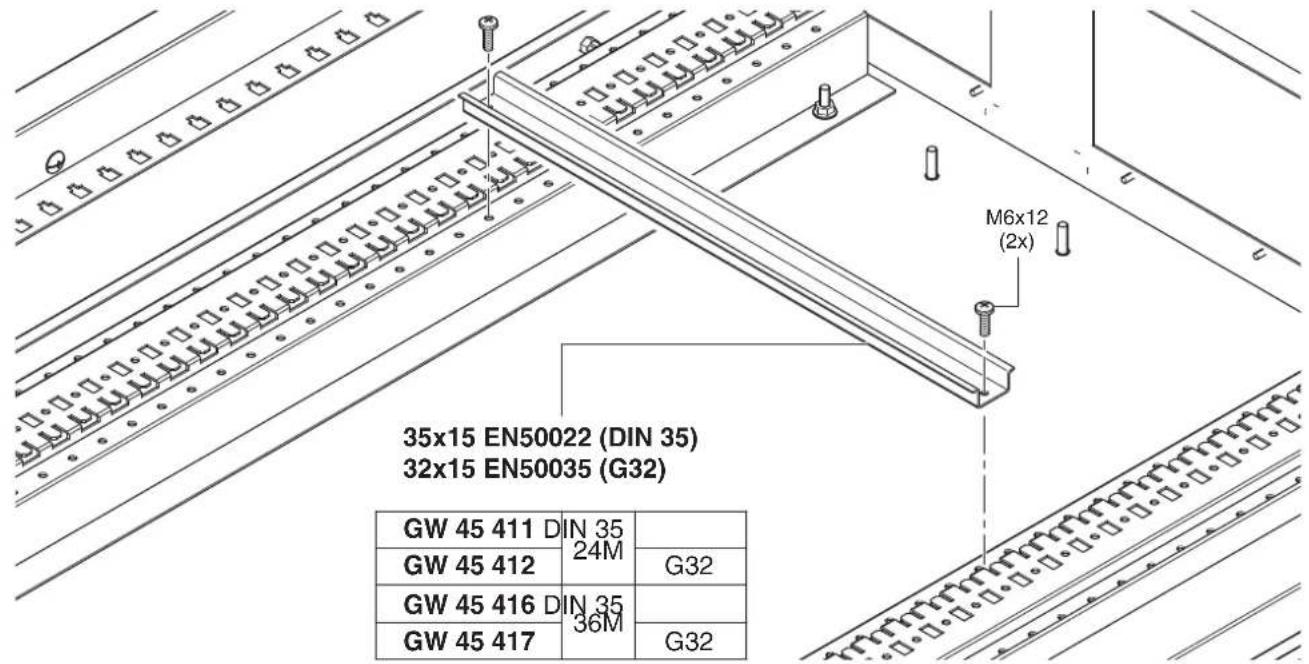

MONTAGGIOPROFILATIDINSUTELAIO - INSTALLINGTHEDINSECTIONSONTHEFRAME - MONTAGE DE PROFILES DIN SUR CHASSIM ONTAJEPERFILADOSDINENCHASIS - MONTAGE DIN-PROFILE AUF RAHMEN

3A

35x15 EN50022 (DIN 35) 32x15 EN50035 (G32) GW 45 411 DIN 35 24M GW 45 412 G32 GW 45 416 DIN 35 36M GW 45 417 G32 M6x12 (2x)

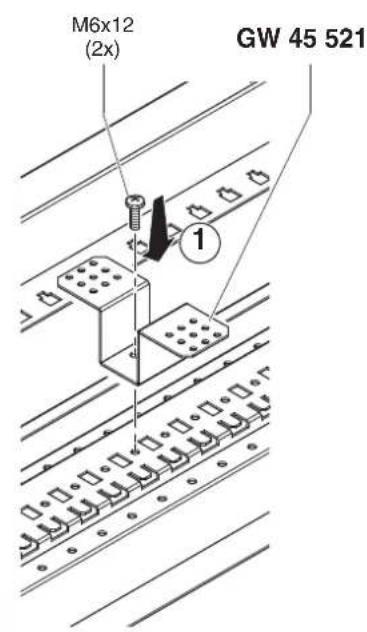

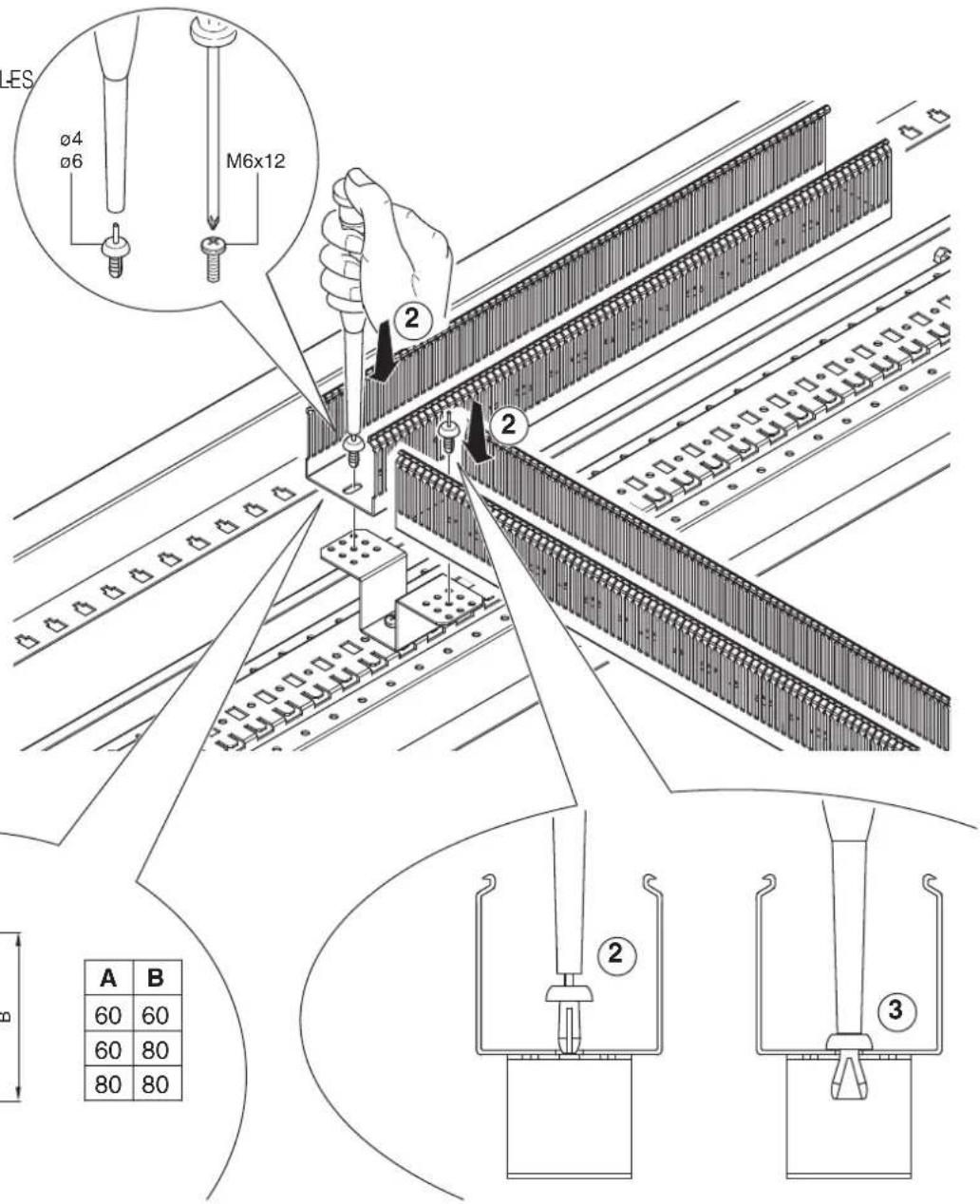

MONTAGGIOCANALINE -
RACEWAYASSEMBLY - MONTAGE DE CANIVEAUX A CABLES MONTAJECANALETAS - MONTAGE KABELKANÄLE

M6x12 (2x) GW 45 521

ES ø4 ø6 M6x12 ② ② A B 60 60 60 80 80 80 ② ③

A B

A	B
60	60
60	80
80	80

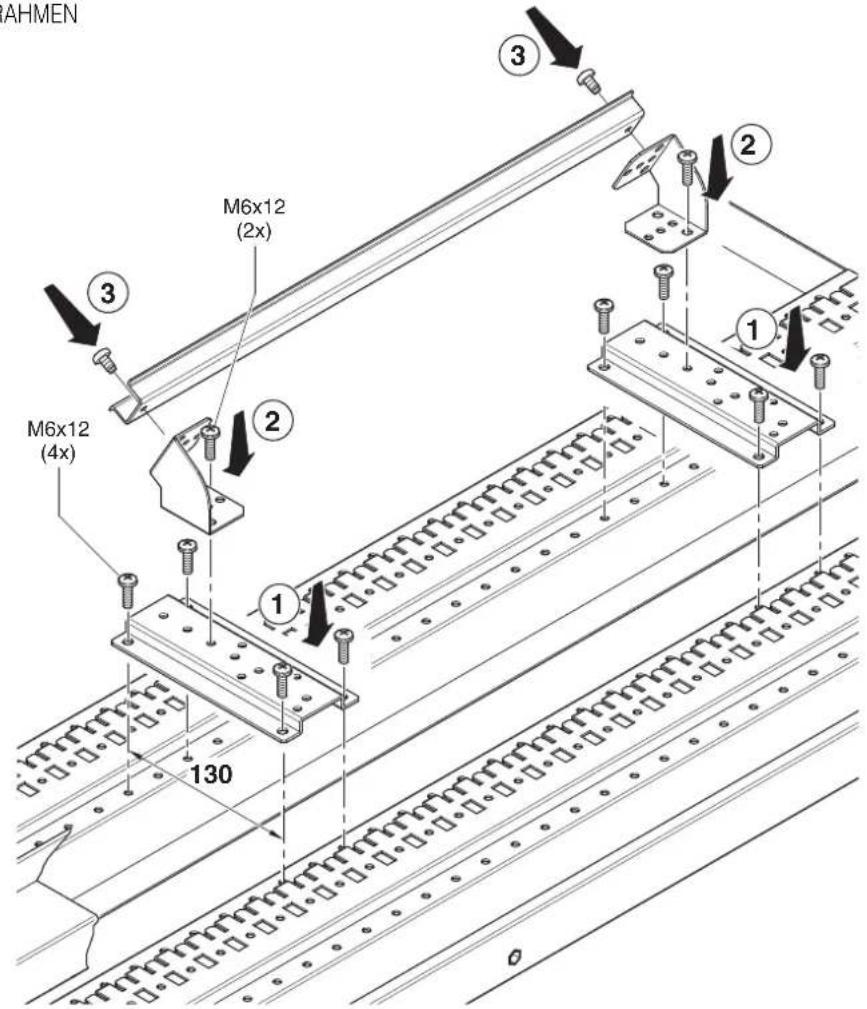

MONTAGGIOMORSETTIERESUTELAIOORIZZONTALE - INSTALLINGTHETERMINALBLOCKSONTHEHORIZONTALFRAME MONTAGE DE BORNIERS SUR CHASSIS HORIZONT-MONTAJECAJASDECONEXIONESENCHASISHORIZONTAL - MONTAGE KLEMMLEISTEN AUF WAAGERECHTEM RAHMEN

3B

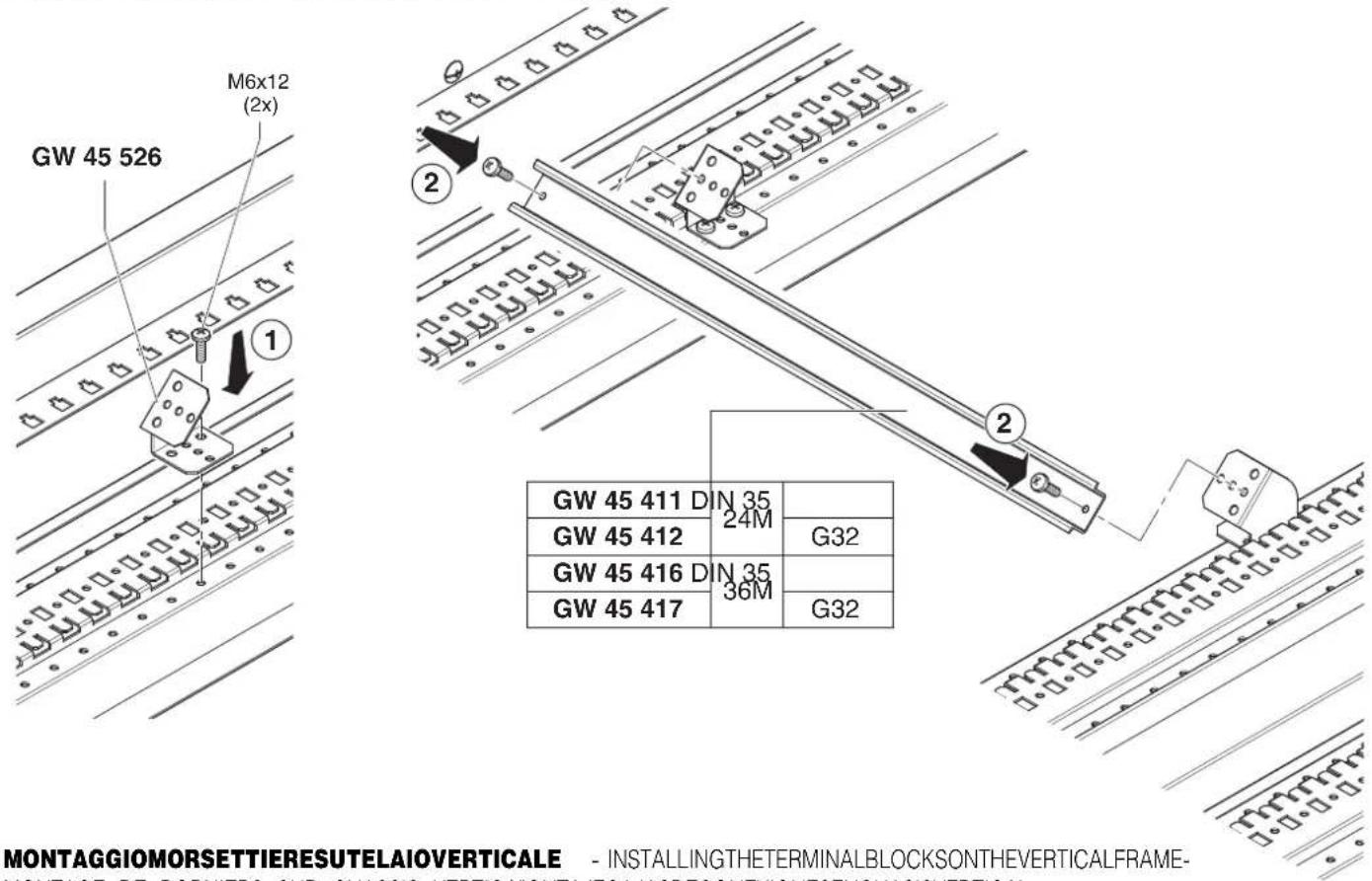

MONTAGGIOMORSETTIERESUTELAIOVERTICALE - INSTALLINGTHETERMINALBLOCKSONTHEVERTICALFRAME- HOLTAGE DE BODRUTS OUR CHASSO VERTIGMENTATE 15CA/ADRESCENTHESTENLAIOVERTICAL GW 45 526 M6x12 (2x) GW 45 411 DIN 35 24M GW 45 412 GW 45 416 DIN 35 36M GW 45 417 G32 G32

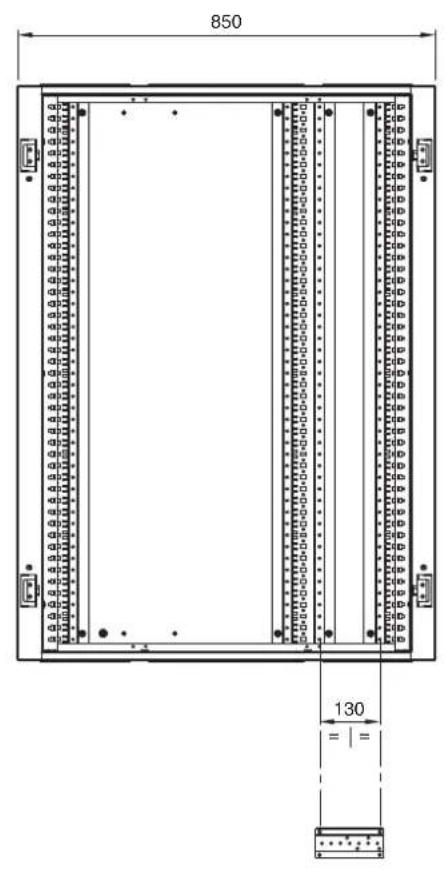

MONTAGGIOMORSETTIERESUTELAIOVERTICALE - INSTALLINGTHETERMINALBLOCKSONTHEVERTICALFRAME- MONTAGE DE BORNIERS SUR CHASSIS VERTIGAL MONTAJECAJASDECONEXIONESENCHASISVERTICAL - MONTAGE KLEMMLEISTEN AUF SENKRECHTEM RAHMEN

850 130 = | =

AHMEN M6x12 (2x) M6x12 (4x) 130 ① ② ③ ① ②

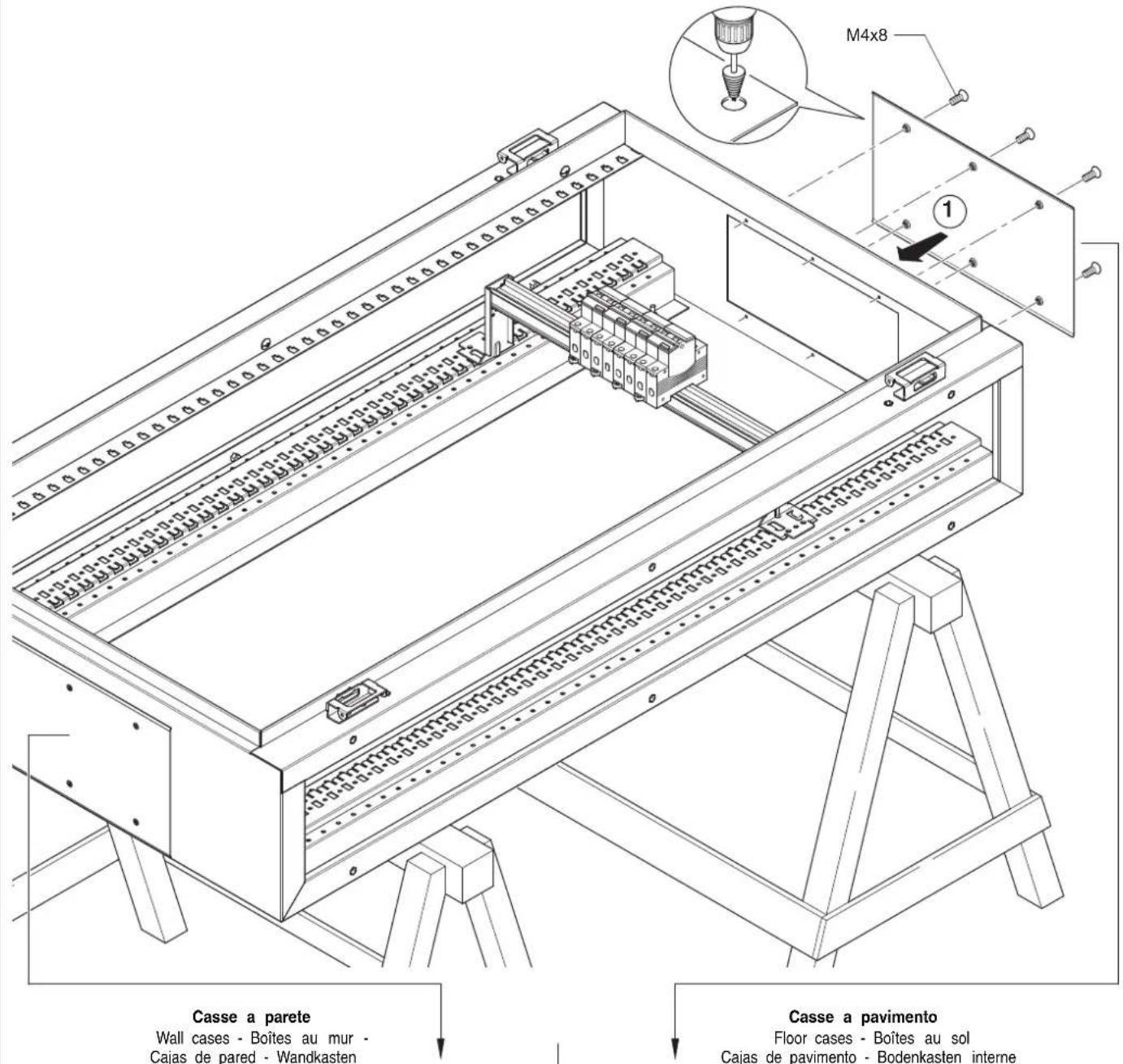

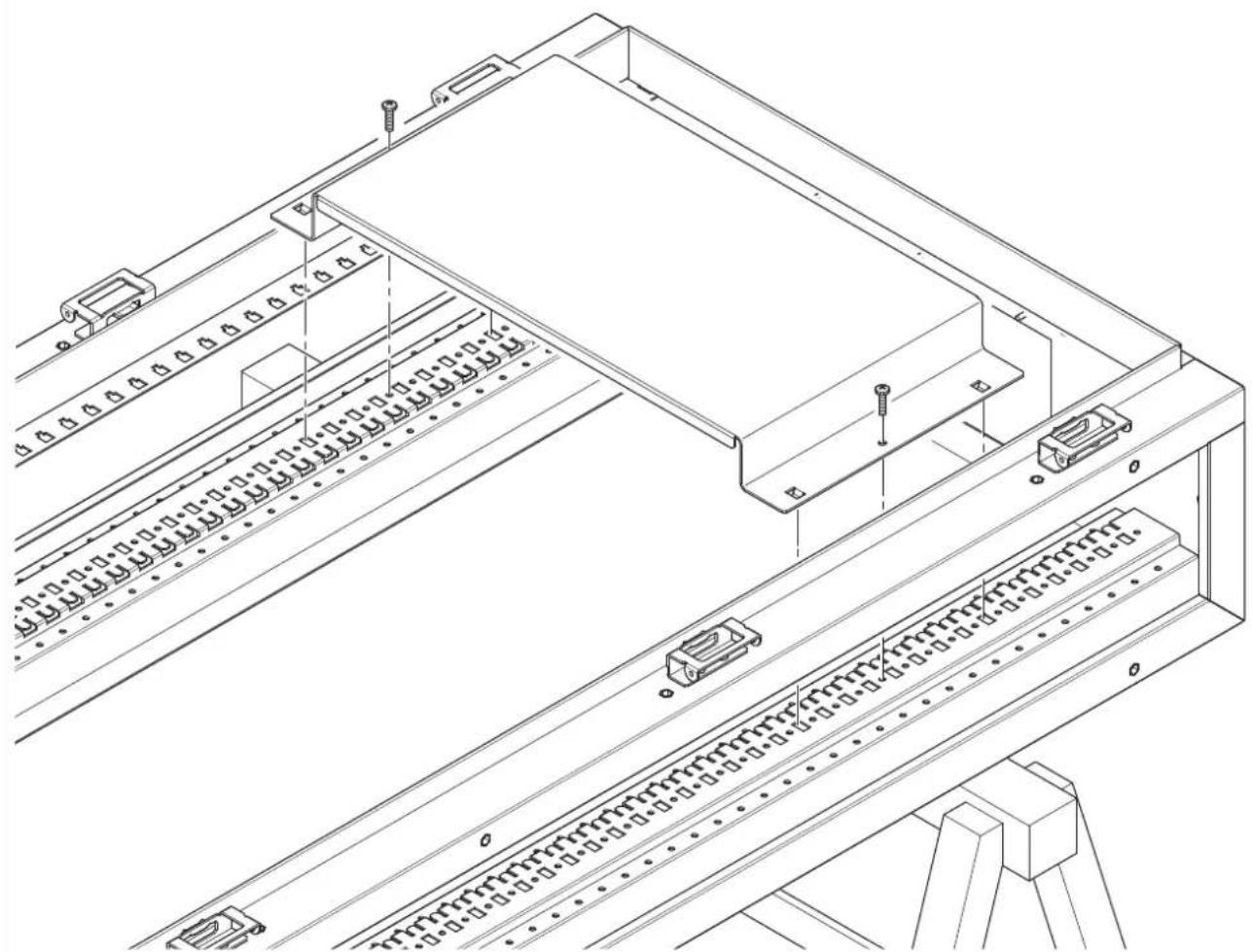

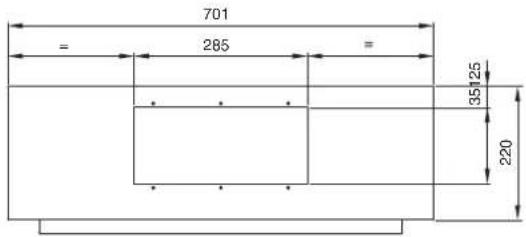

MONTAGGIOPIASTREINGRESSOCAVI - CABLEINPUTPLATEASSEMBLY - MONTAGE DES PLAQUES D'ENTREE DES CABLES MONTAJEPLACASENTRADACABLES - MONTAGE PLATTEN KABELEINFÜHRUNG

M4x8 1 Casse a parete Wall cases - Boîtes au mur - Cajas de pared - Wandkasten Casse a pavimento Floor cases - Boîtes au sol Cajas de pavimento - Bodenkasten interne

L 600

701 = 285 = 35 125 220

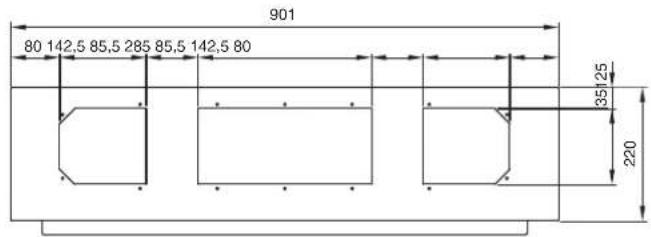

L 850

901 80 142,5 85,5 285 85,5 142,5 80 35 125 220

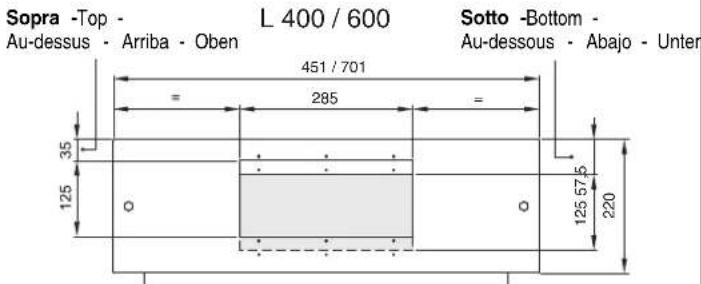

Sopra -Top - L 400 / 600 Au-dessus - Arriba - Oben Sotto -Bottom - Au-dessous - Abajo - Unten 451 / 701 285 35 125 125 57.5 220

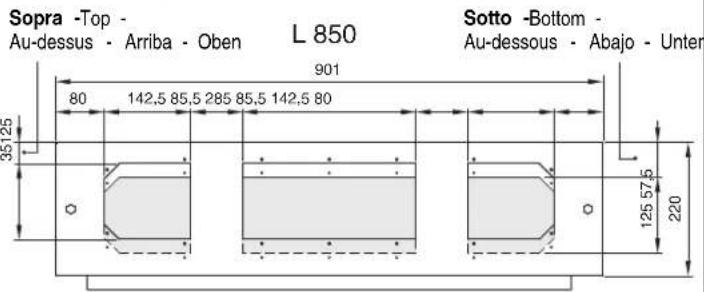

Sopra -Top - Au-dessus - Arriba - Oben L 850 901 80 142,5 85,5 285 85,5 142,5 80 35 125 Sotto -Bottom - Au-dessous - Abajo - Unten 125 57.5 220

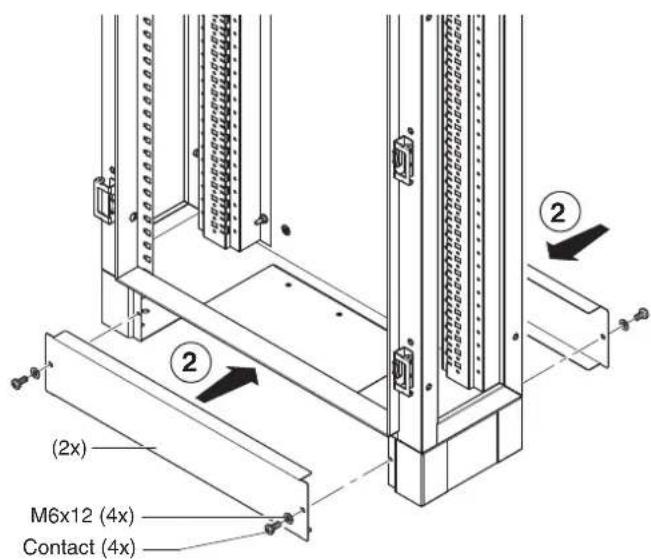

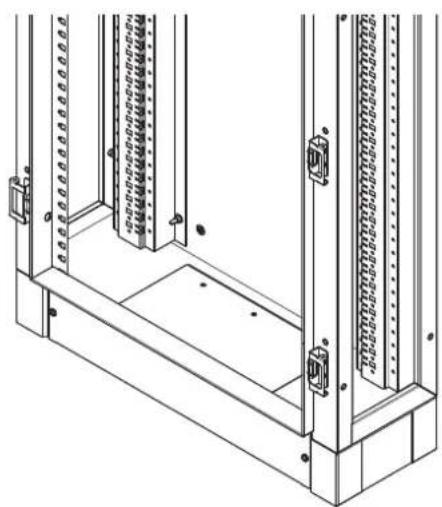

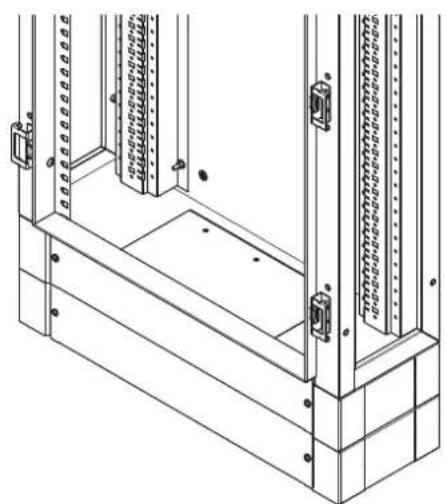

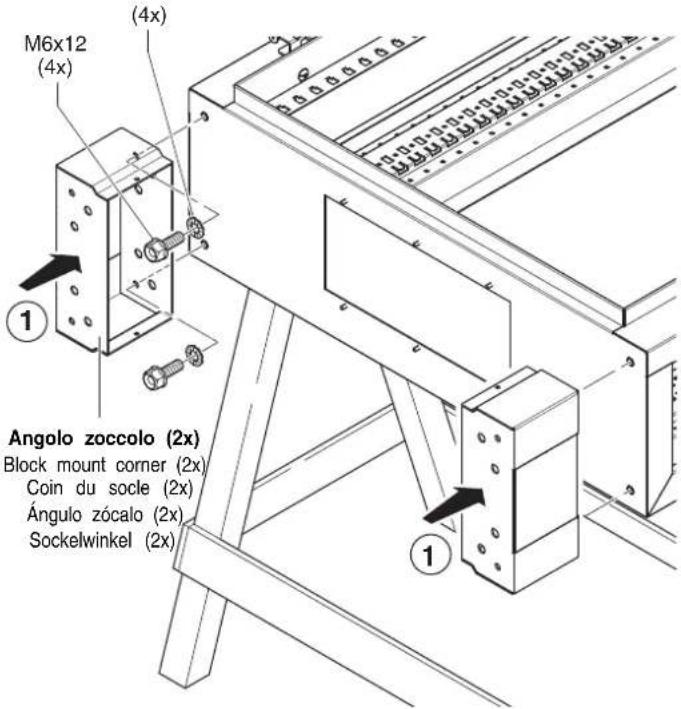

MONTAGGIOZOCCOLO - ASSEMBLY OF BLOCK MOUNT - MONTAGE DU SOCLE - MONTAJE ZÓCALO - MONTAGE DER SOCKET

5

Singolo -Single - Un seul socle - Individual - Einziger Sockel

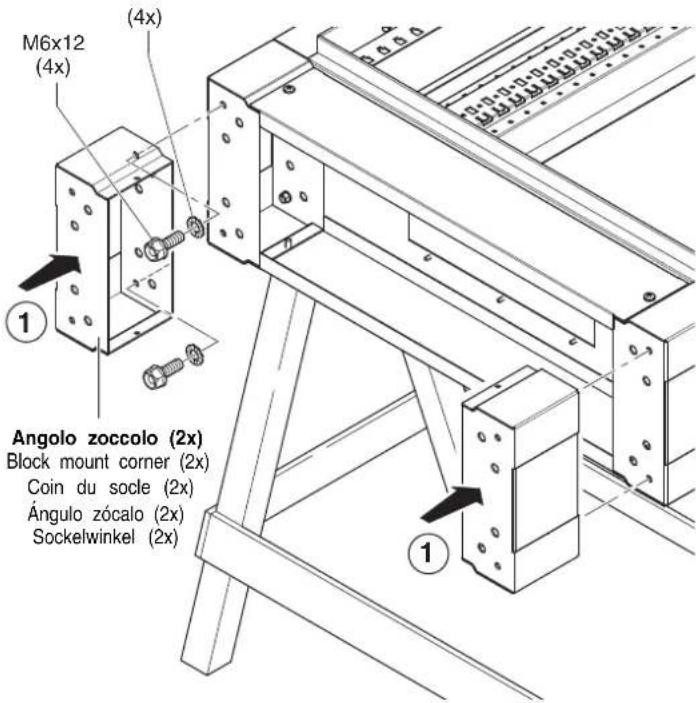

M6x12 (4x) (4x) Angolo zoccolo (2x) Block mount corner (2x) Coin du socle (2x) Ángulo zócalo (2x) Sockelwinkel (2x)

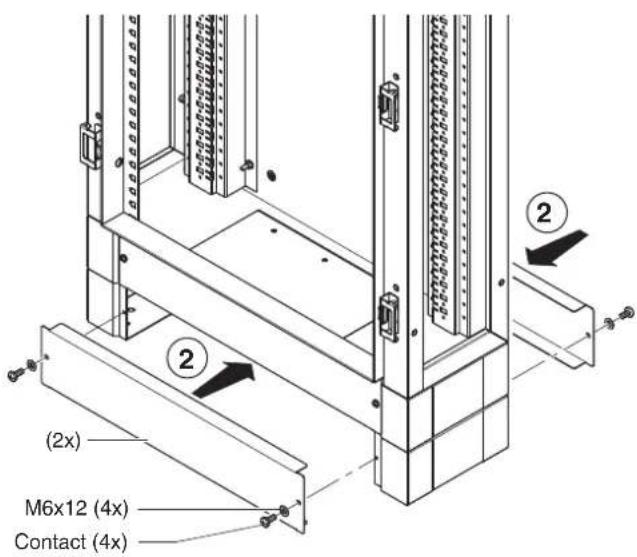

Aggiuntivo -Additional - Socle supplémentaire - Adicional - Zusätzlicher Sockel

M6x12 (4x) (4x) Angolo zoccolo (2x) Block mount corner (2x) Coin du socle (2x) Ángulo zócalo (2x) Sockelwinkel (2x)

(2x) M6x12 (4x) Contact (4x)

(2x) M6x12 (4x) Contact (4x)

Technical line drawing of a structural frame with vertical supports and mounting holes (no text or symbols)

Technical line drawing of a structural support frame with vertical columns and mounting brackets (no text or symbols)

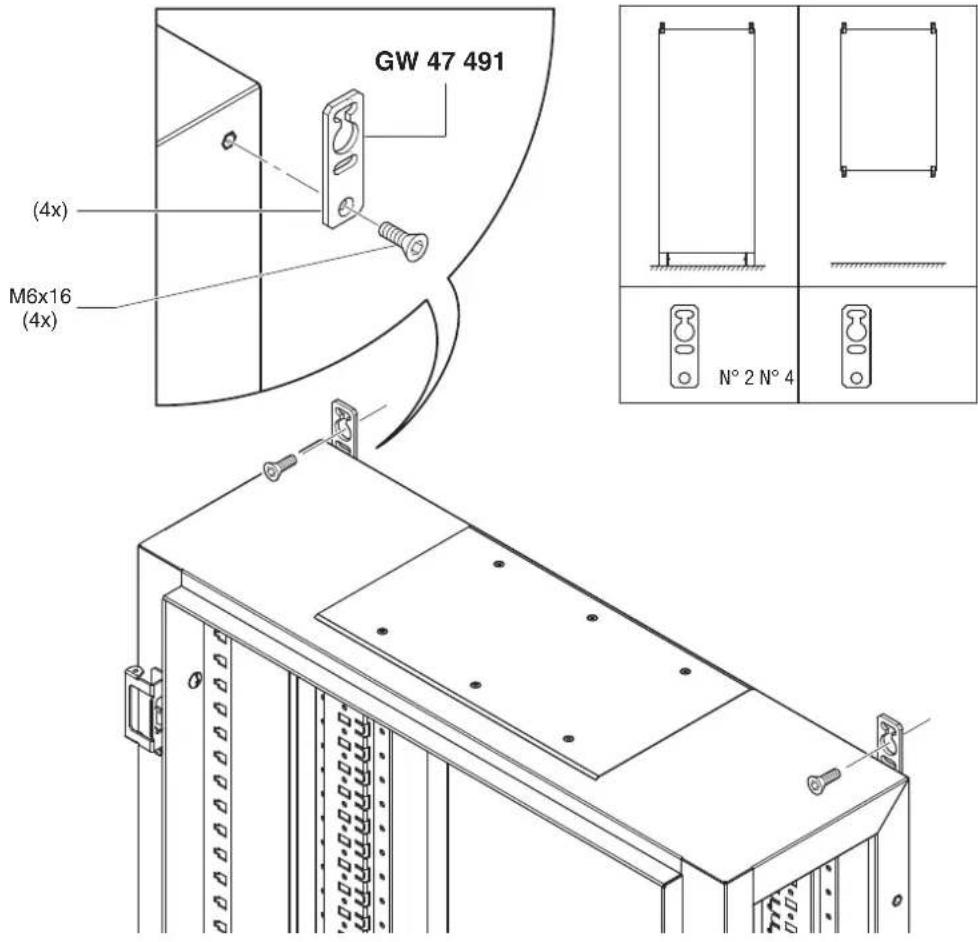

MONTAGGIOSTAFFEFISSAGGIOAPARETE - WALLBRACKETASSEMBLY - MONTAGE D'ETRIERS DE FIXATION AU MUR MONTAJEESTRIBOSFIJACIÓNENPARED - MONTAGE HALTER WANDBEFESTIGUNG

GW 47 491 (4x) M6x16 (4x) N° 2 N° 4

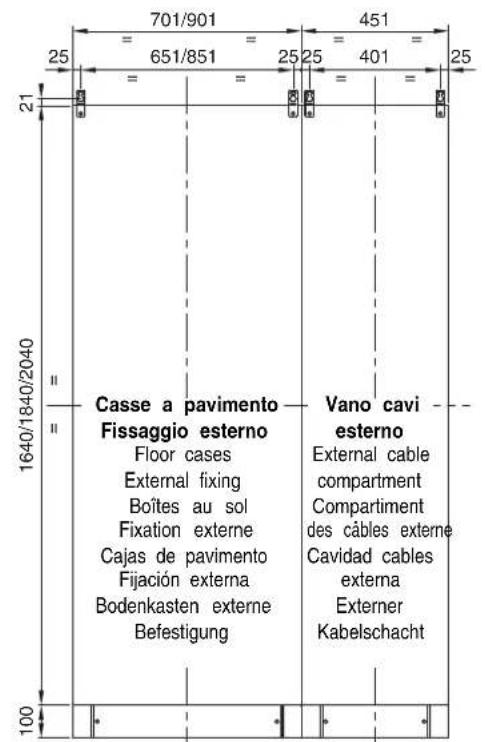

701/901 451 25 651/851 25 25 401 25 21 Casse a pavimento Fissaggio esterno Floor cases External fixing Boîtes au sol Fixation externe Cajas de pavimento Fijación externa Bodenkasten externe Befestigung Vano cavi esterno External cable compartment Compartiment des câbles externe Cavidad cables externa Externer Kabelschacht 1640/1840/2040 100

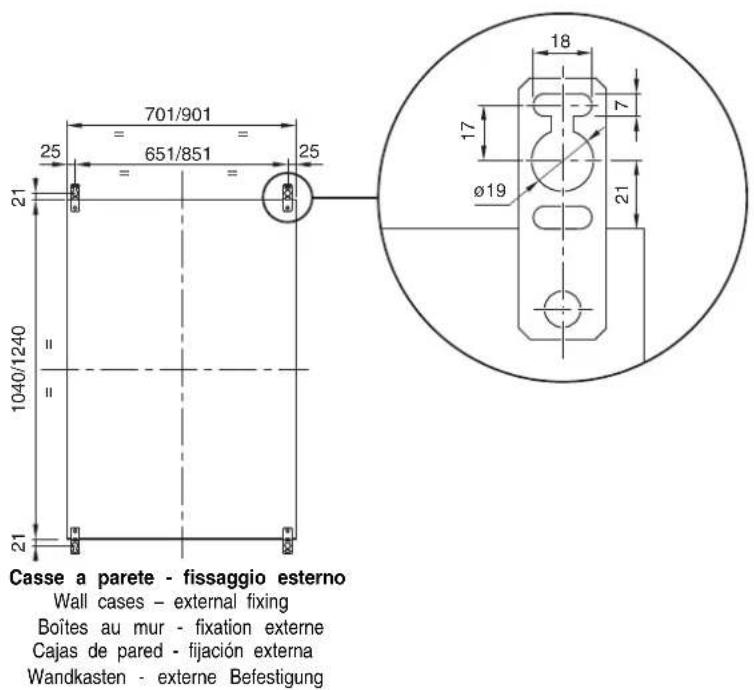

701/901 651/851 25 21 1040/1240 21 Casse a parete - fissaggio esterno Wall cases - external fixing Boîtes au mur - fixation externe Cajas de pared - fijación externa Wandkasten - externe Befestigung

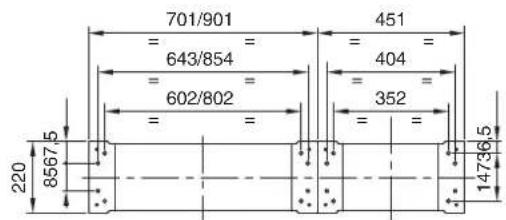

701/901 643/854 602/802 220 8567 5 451 404 352 14736.5

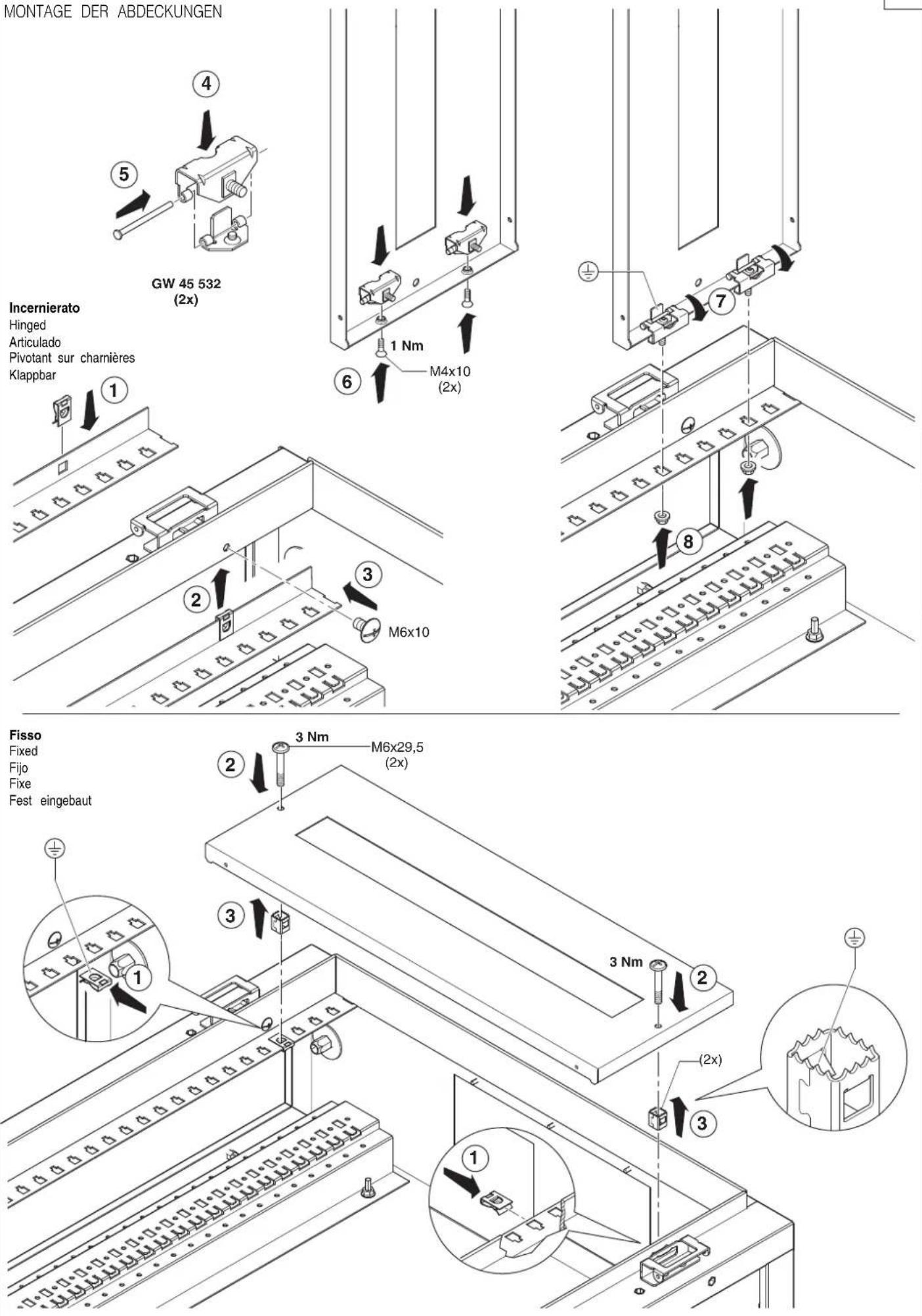

MONTAGGIO PANNELLI - ASSEMBLY OF PANELS - MONTAGE DES PANNEAUX - MONTAJE DE LOS PANELES -

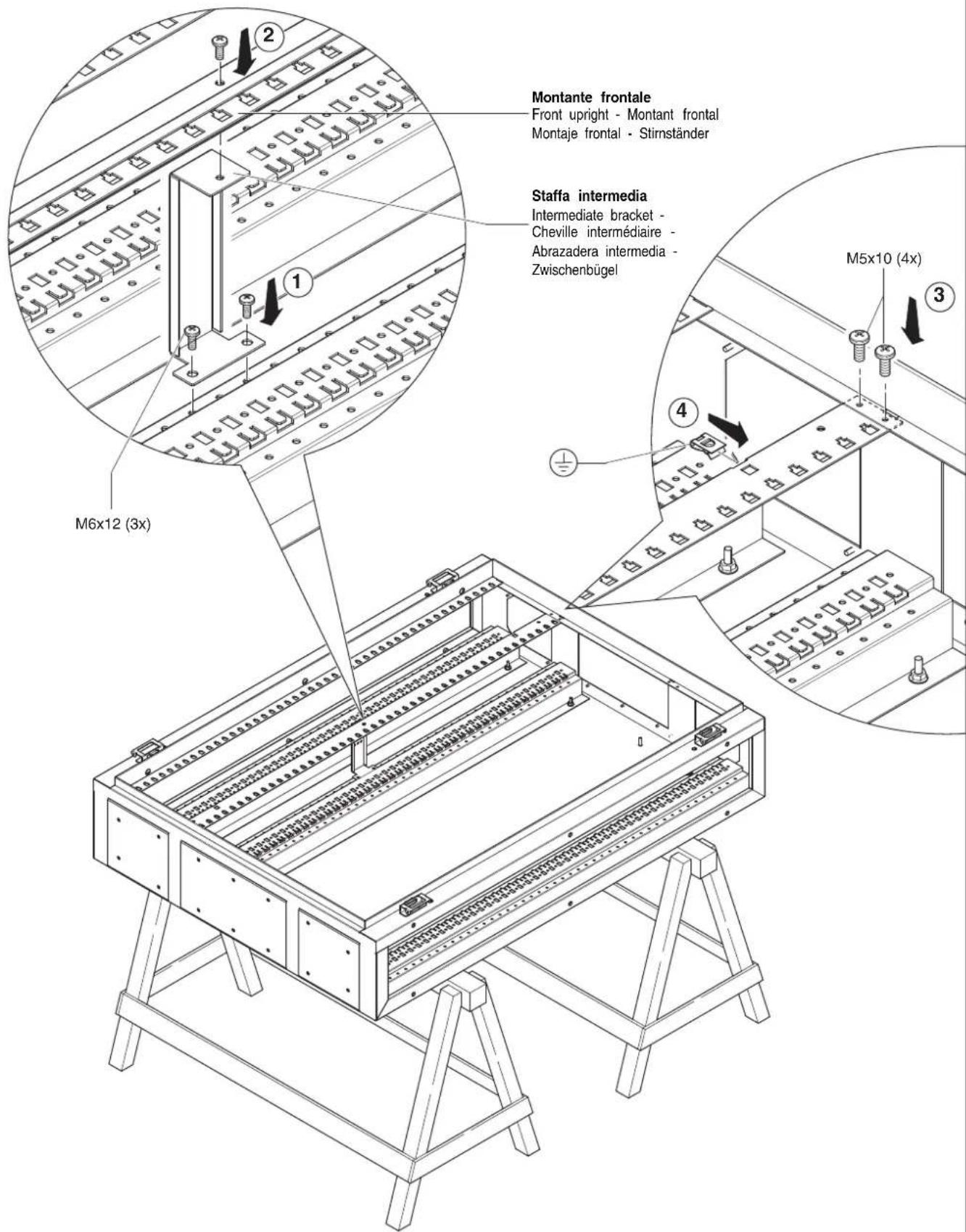

MONTAGGIO VANO CAVI INTERNO - ASSEMBLY OF INTERNAL CABLE COMPARTMENT - MONTAGE DU COMPARTIMENT DES CÂBLES INTERNE - MONTAJE CAVIDAD CABLES INTERNA - MONTAGE DES INTERNEN KABELSCHACHTES

8

Montante frontale Front upright - Montant frontal Montaje frontal - Stirnständer Staffa intermedia Intermediate bracket - Cheville intermédiaire - Abrazadera intermedia - Zwischenbügel M6x12 (3x) M5x10 (4x)

MONTAGGIOVANOCAVIINTERNO
ASSEMBLYOFINTERNALCABLECOMPARTMENT MONTAGE DU COMPARTIMENT DES CÂBLES INTERNE MONTAJECAVIDADCABLESINTERNA MONTAGE DES INTERNEN KABELSCHACHTES

Technical diagram showing mechanical assembly with numbered components and directional arrows indicating motion or force

GW 45 532 (2x)

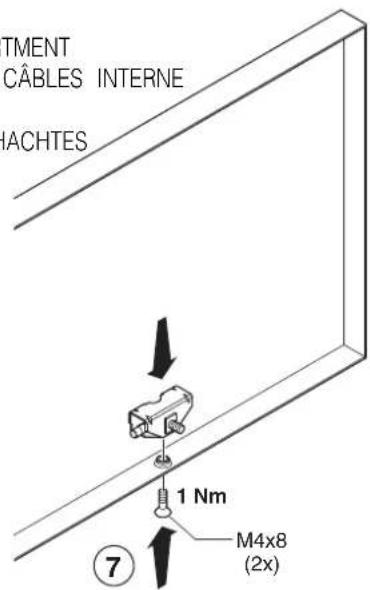

TMENT CÂBLES INTERNE IACHTES 1 Nm M4x8 (2x) ⑦

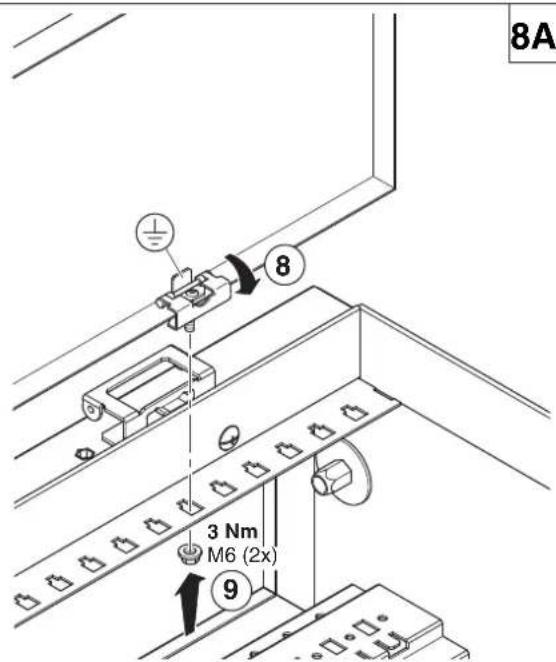

8A 3 Nm M6 (2x) 9

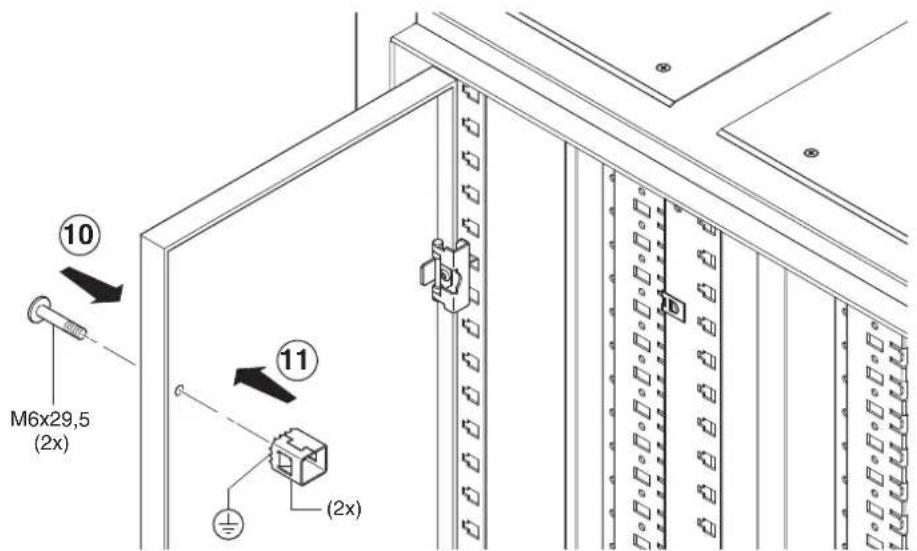

M6x29,5 (2x) 10 11 (2x)

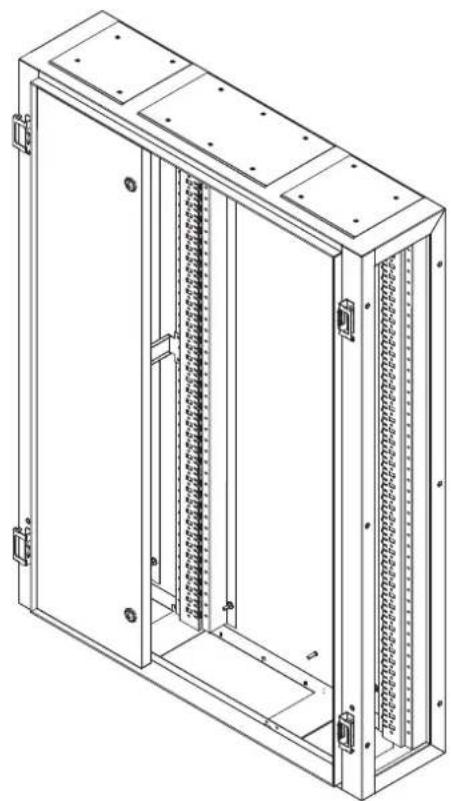

Technical line drawing of an open electrical enclosure with internal panel structure (no text or symbols)

Technical line drawing of an open electrical cabinet with internal partition and mounting tabs (no text or symbols)

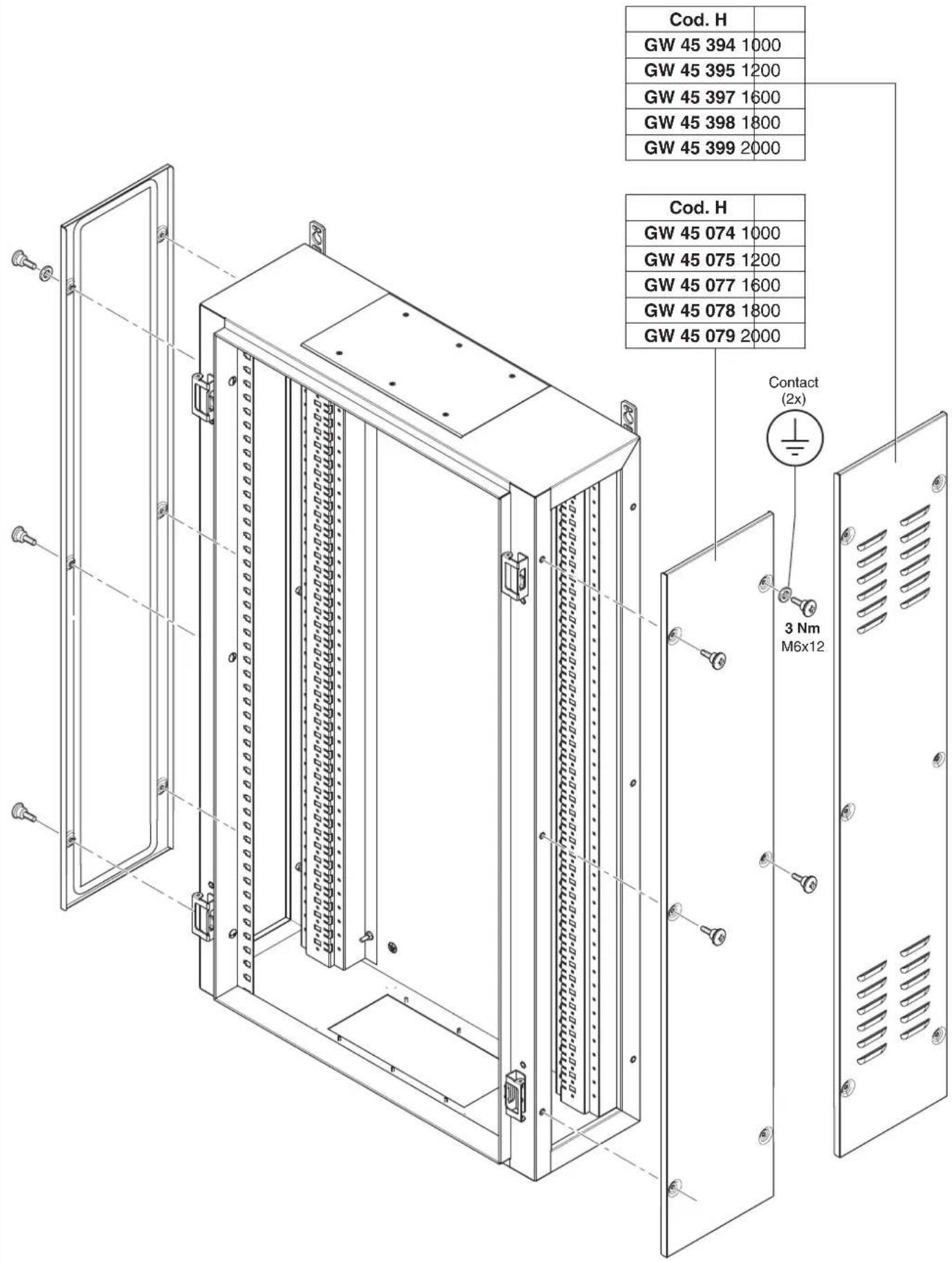

MONTAGGIO PANNELLI LATERALI - FITTING THE SIDE PANELS - MONTAGE DES PANNEAUX LATÉRAUX MONTAJEDELOSPANELESLATERALES-MONTAGE DER SEITLICHE PLATTEN

9

Cod. H GW 45 394 1000 GW 45 395 1200 GW 45 397 1600 GW 45 398 1800 GW 45 399 2000 Cod. H GW 45 074 1000 GW 45 075 1200 GW 45 077 1600 GW 45 078 1800 GW 45 079 2000 Contact (2x) 3 Nm M6x12

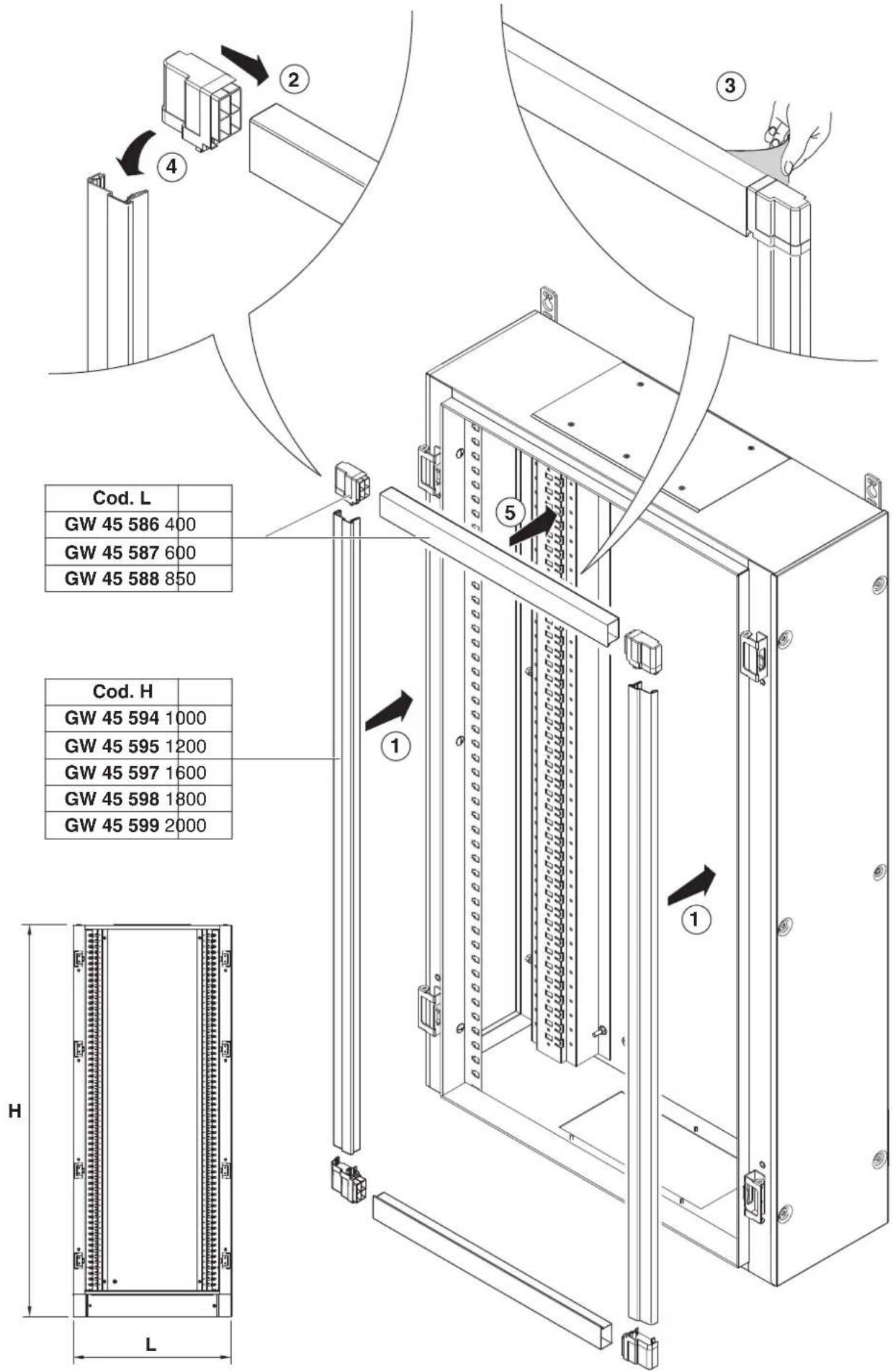

MONTAGGIO CORNICE DI FINITURA FRONTALE IP30 - FITTING THE IP30 FRONT FINISHING FRAME MONTAGE DE LA BAGUETTE DE FINITION DE FAÇADE IP 30 - MONTAJEDEMARCOSDEACABADOFRONTALIP30 MONTAGE DES VORDEREN EINBAURAHMENS IP30

Cod. L GW 45 586 400 GW 45 587 600 GW 45 588 850 Cod. H GW 45 594 1000 GW 45 595 1200 GW 45 597 1600 GW 45 598 1800 GW 45 599 2000 H L

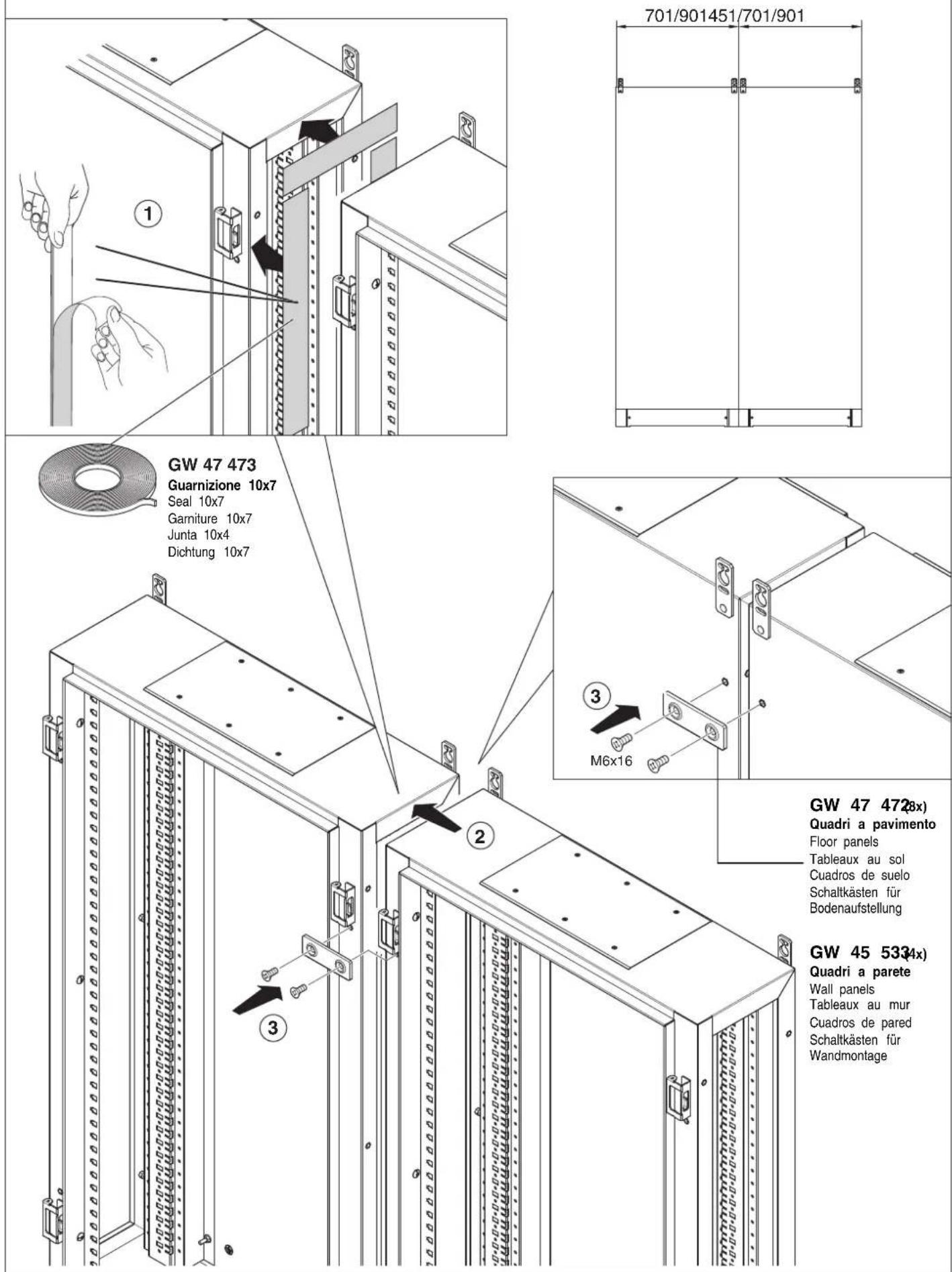

KIT AFFIANCAMENTO - SIDE-BY-SIDE MOUNTING KIT - KIT D'ACCOLAGE - KIT APROXIMACIÓN - VERBINDUNGSSET

701/901451/701/901 GW 47 473 Guarnizione 10x7 Seal 10x7 Garniture 10x7 Junta 10x4 Dichtung 10x7 GW 47 4728x) Quadri a pavimento Floor panels Tableaux au sol Cuadros de suelo Schaltkästen für Bodenaufstellung GW 45 5334x) Quadri a parete Wall panels Tableaux au mur Cuadros de pared Schaltkästen für Wandmontage
