GW45057 - Tableau électrique Gewiss - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tableau électrique
Marque	Gewiss
Modèle	GW45057
Hauteur	1600 mm
Largeur	600 mm
Profondeur	400 mm
Matériau	Acier
Indice de protection	IP30 (avec cadre de finition)
Couleur	Gris RAL 7035
Norme	CE
Poids	Environ 35 kg
Alimentation	Non applicable (coffret vide)
Fonctions principales	Distribution électrique, montage de disjoncteurs, peignes, borniers et appareillage modulaire
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants ni d'abrasifs.
Sécurité	Installation et maintenance réservées à un électricien qualifié. Mise à la terre obligatoire.
Pièces détachées et réparabilité	Panneaux latéraux, portes, plaques de fond, profilés DIN, kits d'affiancamento disponibles. Réparabilité assurée par le réseau Gewiss.
Informations générales	Garantie 2 ans. Fabrication italienne.

FOIRE AUX QUESTIONS - GW45057 Gewiss

Quelles sont les dimensions exactes du tableau électrique GW45057 ?

Le modèle GW45057 a une hauteur de 1600 mm, une largeur de 600 mm et une profondeur de 400 mm. Ces dimensions permettent d'accueillir un grand nombre de modules électriques.

Le GW45057 est-il livré avec des profilés DIN ?

Non, le châssis nu (GW45057) ne comprend pas les profilés DIN. Ils doivent être commandés séparément, par exemple les références GW45411 (DIN 35) ou GW45412 (G32).

Quel indice de protection offre ce coffret ?

Sans accessoires, le coffret offre une protection limitée. Avec le cadre de finition frontale IP30 (réf. GW45586 à GW45599), on atteint un indice de protection IP30 contre les corps solides.

Comment assembler les panneaux latéraux ?

Les panneaux latéraux (réf. GW45 394 à GW45 399 pour les versions aérées, ou GW45 074 à GW45 079 pour les pleins) se fixent à l'aide de vis M6x12 et de contacts prévus sur le châssis. Couple de serrage : 3 Nm.

Peut-on monter ce tableau au sol ou au mur ?

Le GW45057 est une structure pour installation au sol (casse a pavimento). Pour une fixation murale, il faut utiliser des équerres adaptées (réf. GW47491) et percer le mur selon les schémas fournis.

Quels types de borniers peuvent être installés ?

Le châssis permet le montage de borniers sur les châssis horizontal et vertical. Des trous taraudés sont prévus pour des vis M6. Suivez les instructions de montage pour les positions exactes.

Comment installer une plaque de fond ?

Les plaques de fond (réf. GW45421 à GW45433) se fixent avec des vis M6x12. Le châssis comporte des trous prépercés. Il est recommandé de les positionner avant l'installation des profilés DIN.

Le GW45057 est-il compatible avec les kits d'affiancamento (side-by-side) ?

Oui, le kit d'affiancamento GW47473 permet d'accoupler deux coffrets côte à côte. Il comprend des joints et des supports de liaison.

Quelle est la capacité en modules du GW45057 ?

La hauteur de 1600 mm permet de monter plusieurs rangées de profilés DIN. En configuration standard, on peut installer jusqu'à 36 modules par rangée (avec un profilé DIN 35 de 24 ou 36 modules). Le nombre total dépend du nombre de rangées.

Où trouver la notice complète du GW45057 ?

La notice est disponible gratuitement sur des sites comme notice-facile.com. Elle contient tous les schémas d'assemblage et les références des pièces détachées. Téléchargez-la au format PDF.

MODE D'EMPLOI GW45057 Gewiss

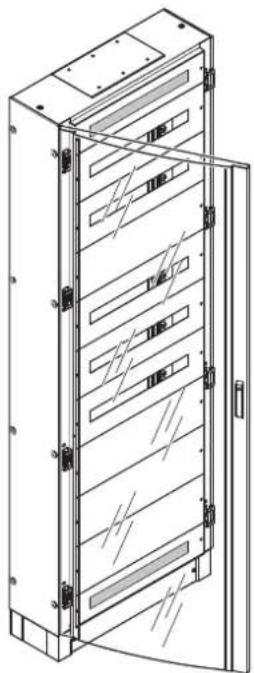

Technical line drawing of an open electrical cabinet with multiple panels and ventilation grilles (no text or symbols)

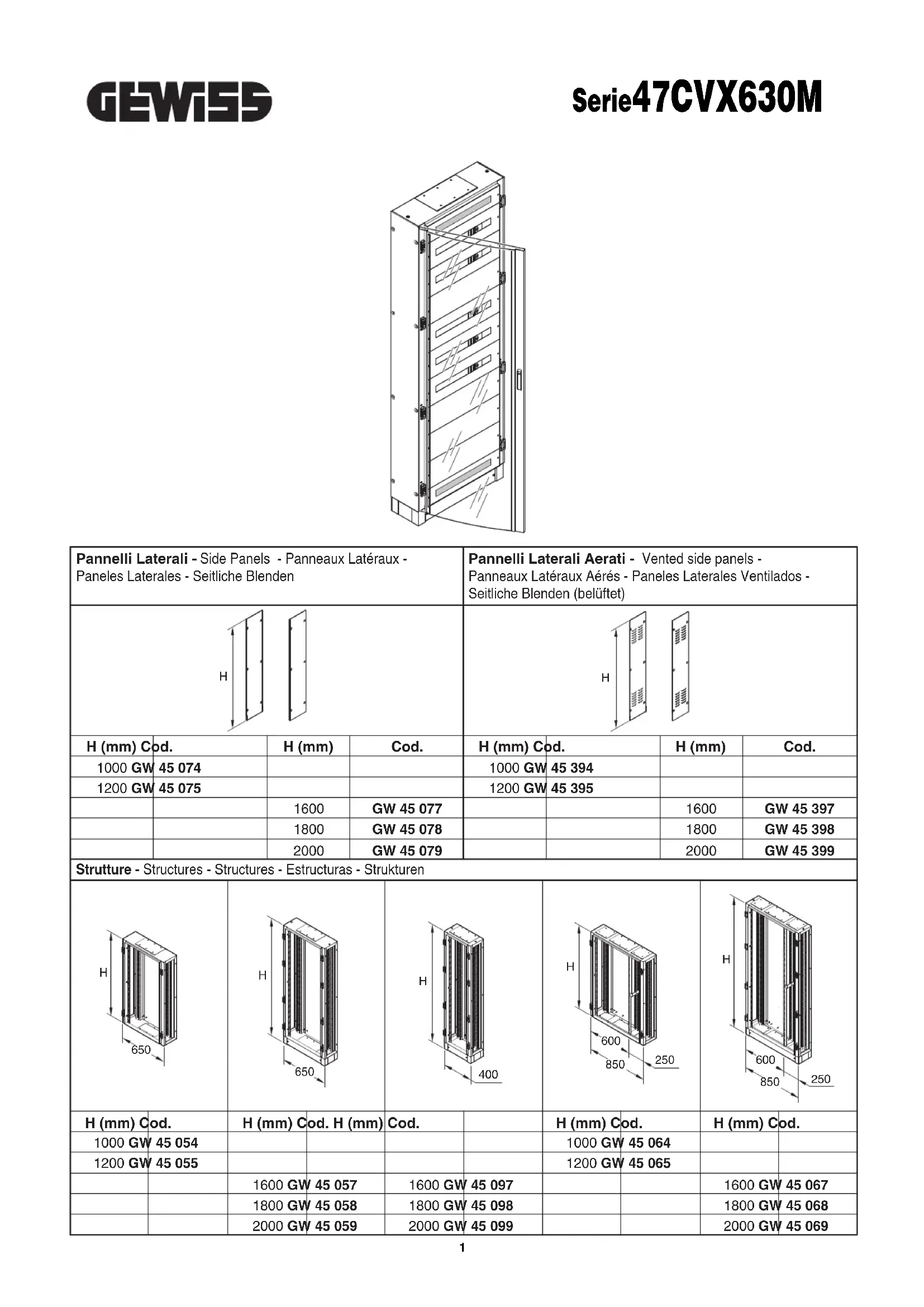

Pannelli Laterali - Side Panels - Panneaux Latéraux -Paneles Laterales - Seitliche Blenden						Pannelli Laterali Aerati - Vented side panels -Panneaux Latéraux Aérés - Paneles Laterales Ventilados -Seitliche Blenden (belüftet)
H (mm) Cod.			H (mm)	Cod.		H (mm) Cod.			H (mm)	Cod.
1000 GW	45 074					1000 GW	45 394
1200 GW	45 075					1200 GW	45 395
			1600	GW 45 077					1600	GW 45 397
			1800	GW 45 078					1800	GW 45 398
			2000	GW 45 079					2000	GW 45 399

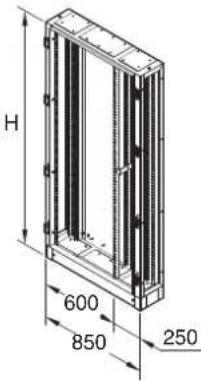

Strutture - Structures - Structures - Estructuras - Strukturen
H (mm) Cod.		H (mm) Cod. H (mm)			Cod.		H (mm) Cod.			H (mm) Cod.
1000 GW	45 054						1000 GW	45 064
1200 GW	45 055						1200 GW	45 065
		1600 GW	45 057		1600 GW	45 097				1600 GW
		1800 GW	45 058		1800 GW	45 098				1800 GW
		2000 GW	45 059		2000 GW	45 099				2000 GW

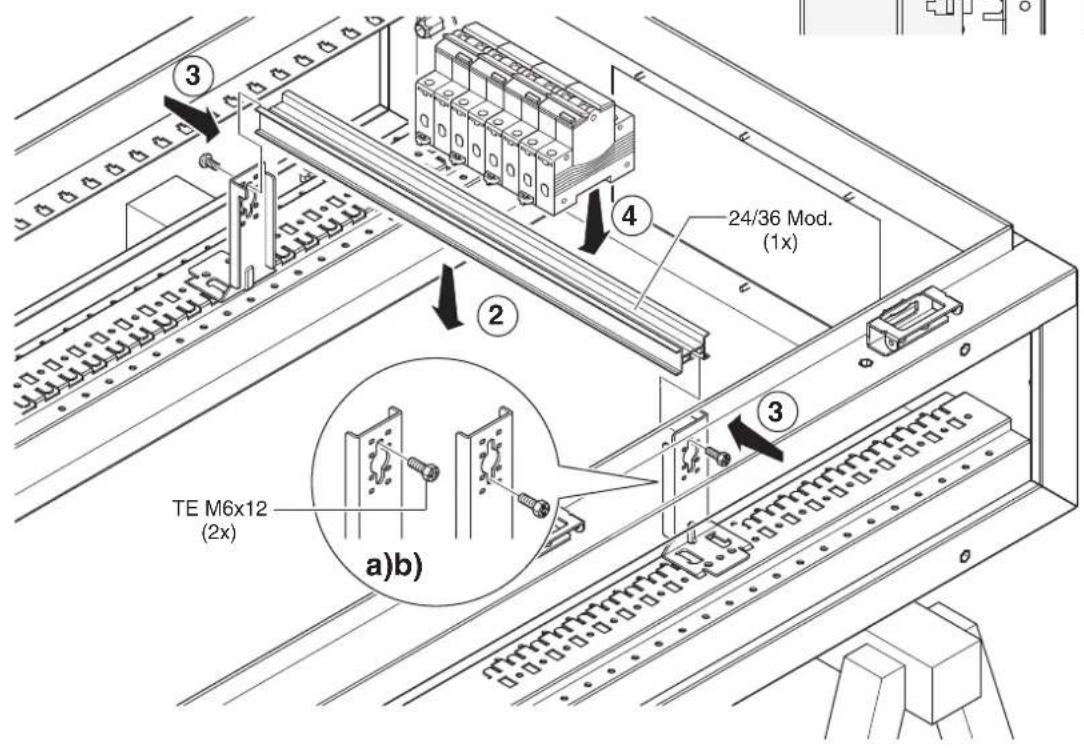

MONTAGGIOPROFILATODIN
- DINPROFILEASSEMBLY-MONTAGE PROFILÉ DIN -MONTAJEPERFILADODIN-
MONTAGE DES DIN PROFILS

Technical diagram of a mechanical assembly with labeled components and directional arrows indicating assembly steps.

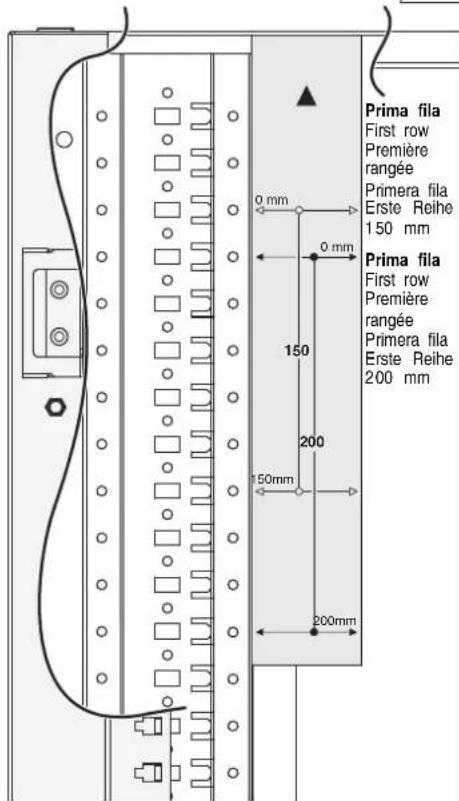

Prima fila First row Première rangée Primera fila Erste Reihe 150 mm Prima fila First row Première rangée Primera fila Erste Reihe 200 mm 0 mm 150 200 150mm 200mm

3 4 24/36 Mod. (1x) 2 3 a)b) TE M6x12 (2x)

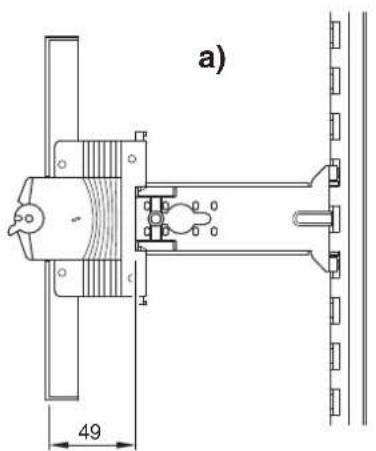

a) 49

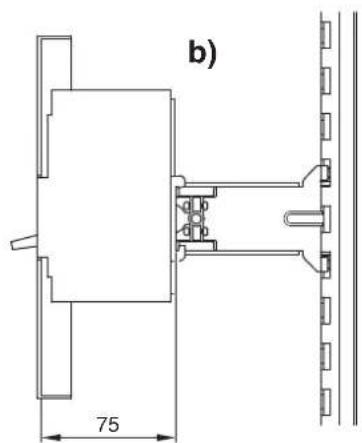

b) 75

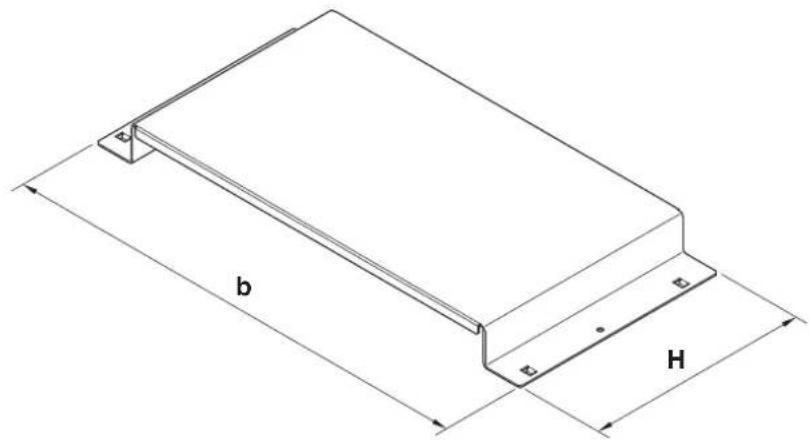

MONTAGGIOPIASTREDIFONDO - ASSEMBLYOFBACK-MOUNTINGPLATE-MONTAGE DES PLAQUES DE FOND - MONTAJEPLACASDEFONDO-MONTAGE DER BODENPLATTEN

Isometric technical drawing of a rectangular metal plate with labeled dimensions b and H (no text or symbols beyond labels)

Cod. H b
GW 45 421 200556
GW 45 422 400556
GW 45 423 600556
GW 45 431 200756
GW 45 432 400756
GW 45 433 600756

Technical diagram showing a mechanical assembly with a numbered component (1) and no visible text or symbols

Technical diagram of a mechanical component with labeled parts (no readable text or symbols)

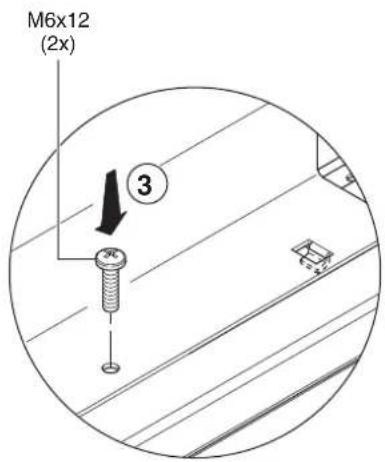

M6x12 (2x) ③

Technical line drawing of a mechanical assembly with multiple parallel plates and mounting brackets (no text or symbols)

MONTAGGIOPROFILATIDINSUTELAIO - INSTALLINGTHEDINSECTIONSONTHEFRAME - MONTAGE DE PROFILES DIN SUR CHASSIM ONTAJEPERFILADOSDINENCHASIS - MONTAGE DIN-PROFILE AUF RAHMEN

3A

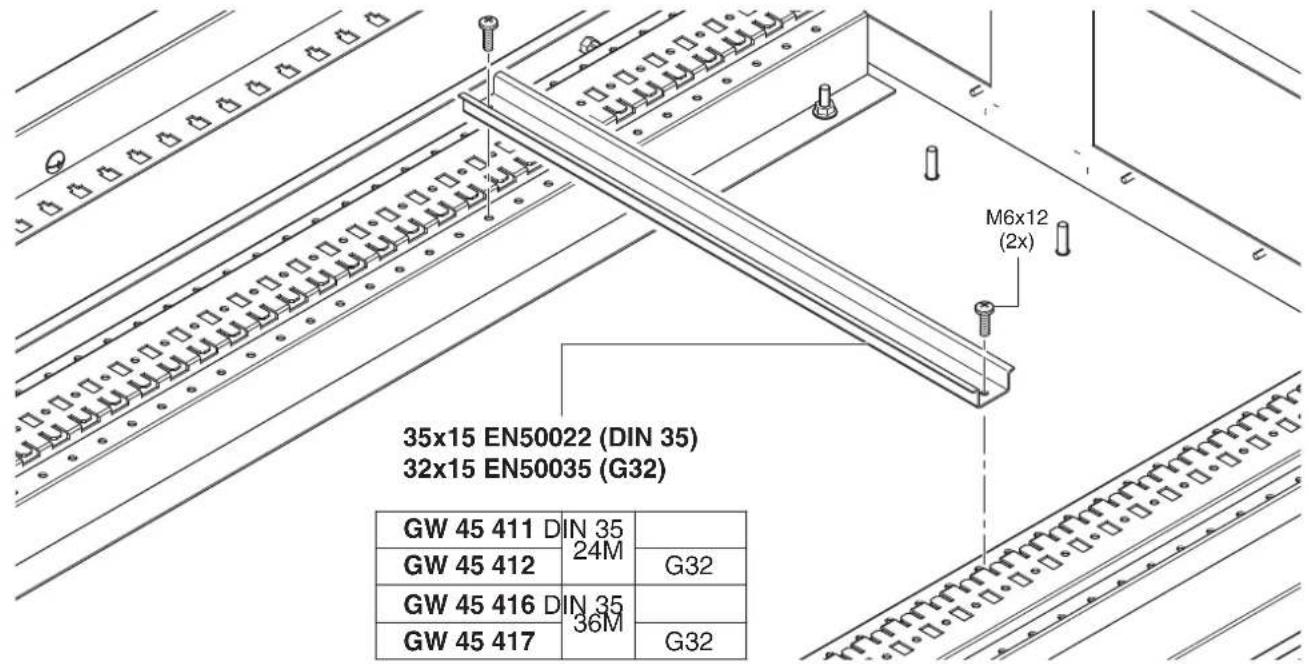

35x15 EN50022 (DIN 35) 32x15 EN50035 (G32) GW 45 411 DIN 35 24M GW 45 412 G32 GW 45 416 DIN 35 36M GW 45 417 G32 M6x12 (2x)

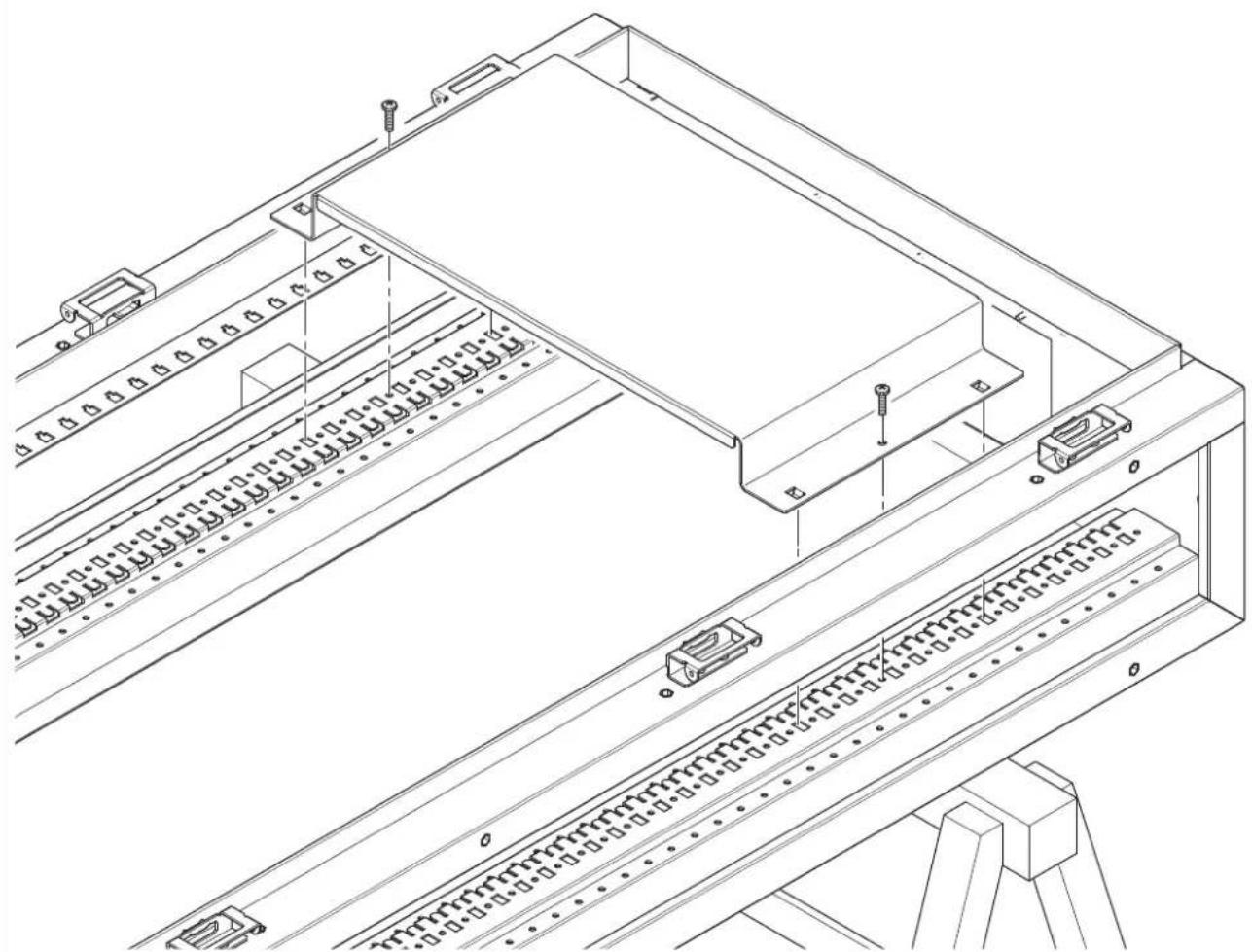

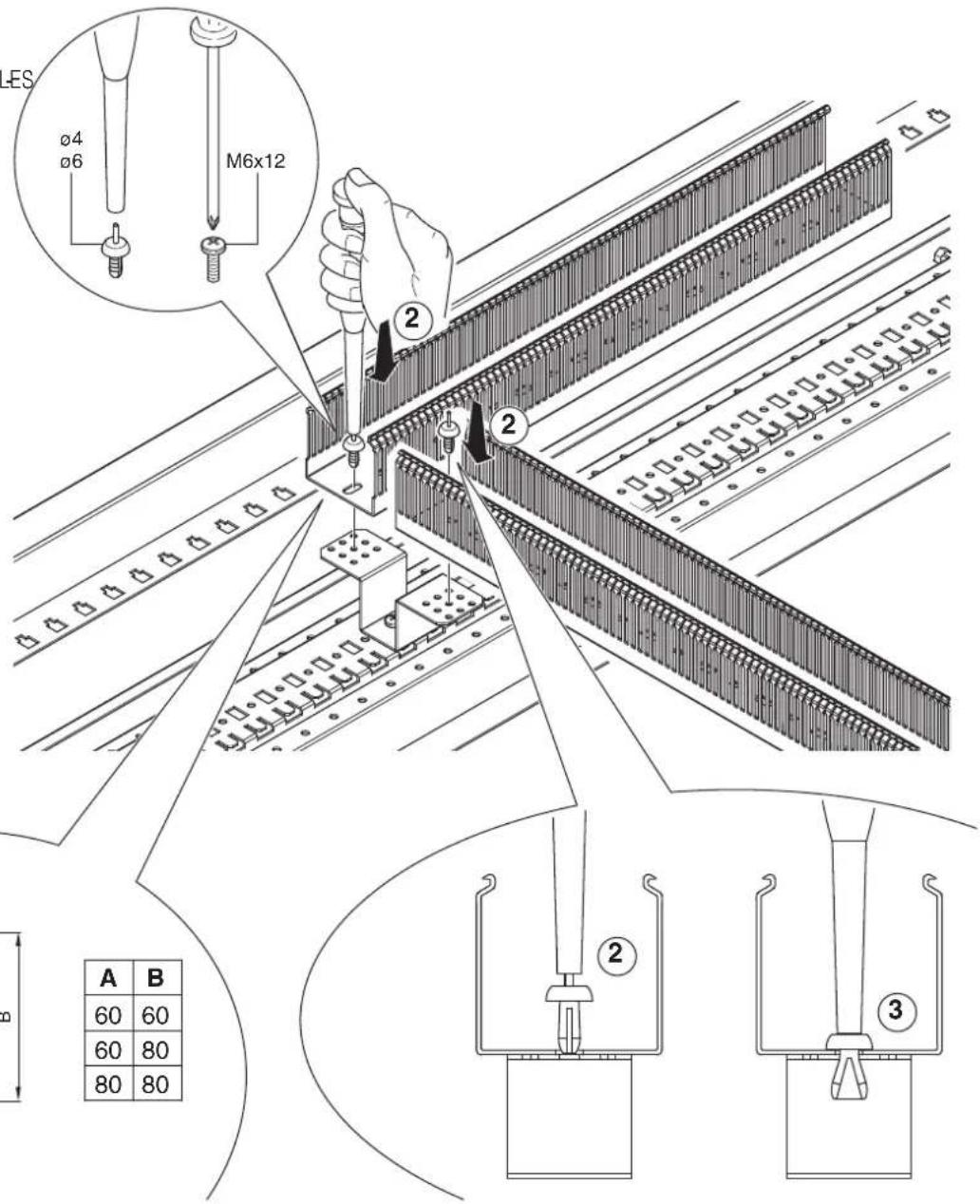

MONTAGGIOCANALINE -
RACEWAYASSEMBLY - MONTAGE DE CANIVEAUX A CABLES MONTAJECANALETAS - MONTAGE KABELKANÄLE

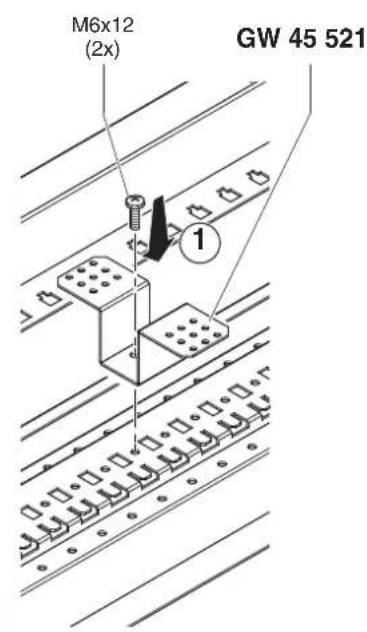

M6x12 (2x) GW 45 521

ES ø4 ø6 M6x12 ② ② A B 60 60 60 80 80 80 ② ③

A B

A	B
60	60
60	80
80	80

MONTAGGIOMORSETTIERESUTELAIOORIZZONTALE - INSTALLINGTHETERMINALBLOCKSONTHEHORIZONTALFRAME MONTAGE DE BORNIERS SUR CHASSIS HORIZONT-MONTAJECAJASDECONEXIONESENCHASISHORIZONTAL - MONTAGE KLEMMLEISTEN AUF WAAGERECHTEM RAHMEN

3B

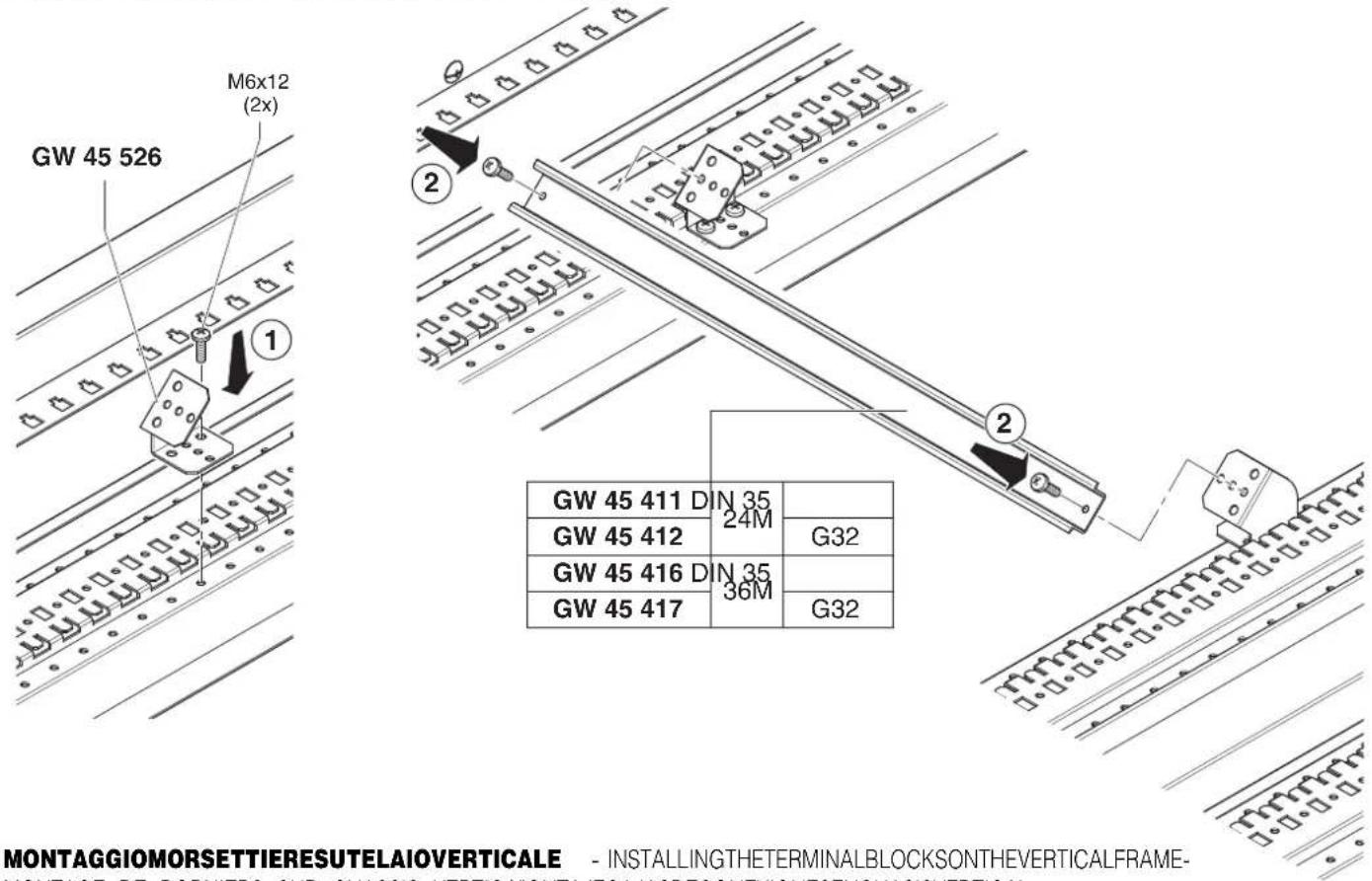

MONTAGGIOMORSETTIERESUTELAIOVERTICALE - INSTALLINGTHETERMINALBLOCKSONTHEVERTICALFRAME- HOLTAGE DE BODUERTO OUR CHASSIC VERTICAMENTALE GROSOCTHESTENLAIOVERTICAL

MONTAGGIOMORSETTIERESUTELAIOVERTICALE - INSTALLINGTHETERMINALBLOCKSONTHEVERTICALFRAME- MONTAGE DE BORNIERS SUR CHASSIS VERTIGAL MONTAJECAJASDECONEXIONESENCHASISVERTICAL - MONTAGE KLEMMLEISTEN AUF SENKRECHTEM RAHMEN

850 130 = | =

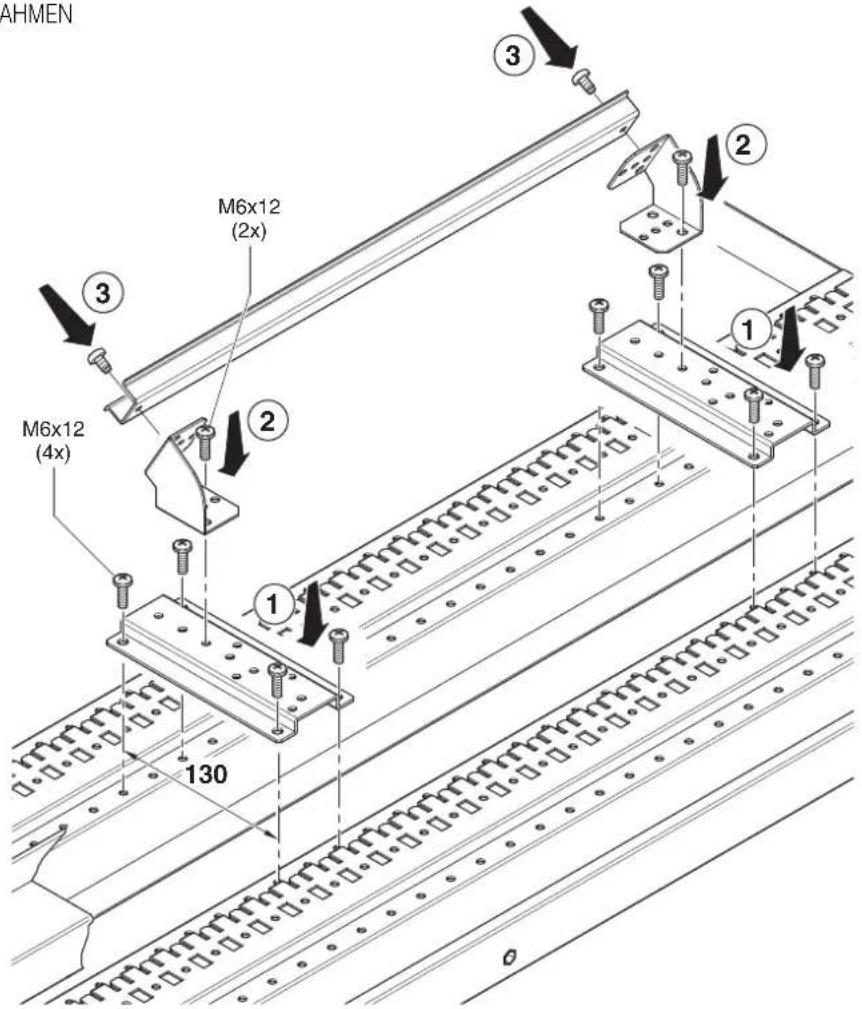

AHMEN M6x12 (2x) M6x12 (4x) 130 ① ② ③ ① ②

MONTAGGIOPIASTREINGRESSOCAVI - CABLEINPUTPLATEASSEMBLY - MONTAGE DES PLAQUES D'ENTREE DES CABLES MONTAJEPLACASENTRADACABLES - MONTAGE PLATTEN KABELEINFÜHRUNG

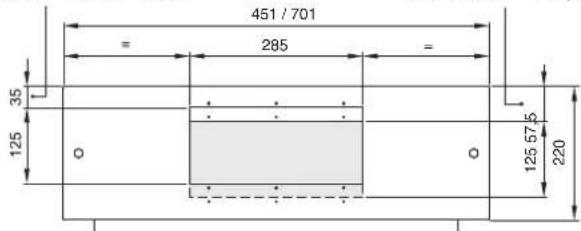

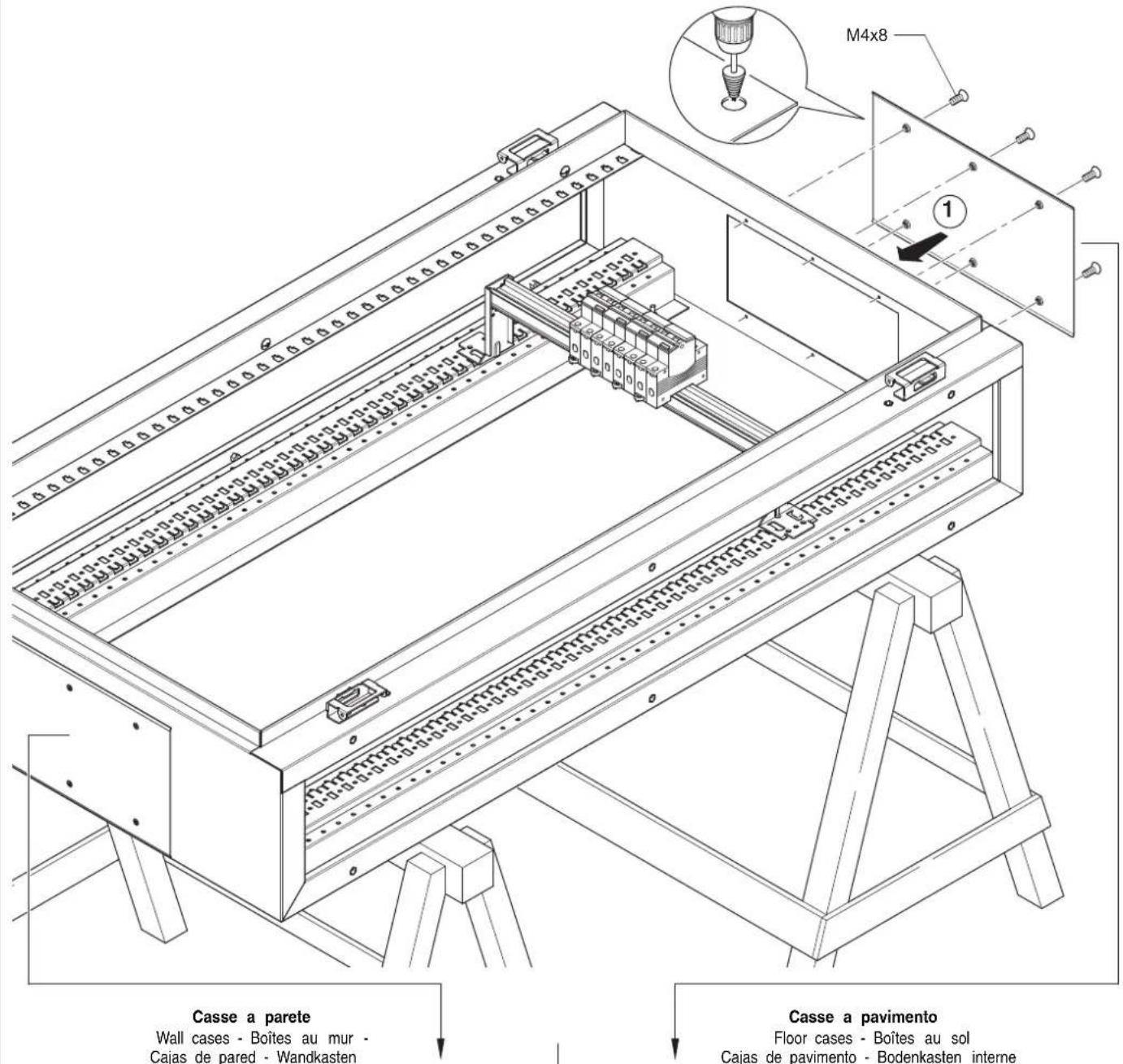

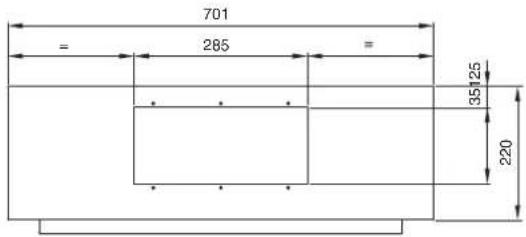

M4x8 1 Casse a parete Wall cases - Boîtes au mur - Cajas de pared - Wandkasten Casse a pavimento Floor cases - Boîtes au sol Cajas de pavimento - Bodenkasten interne

L 600

701 = 285 = 35 125 220

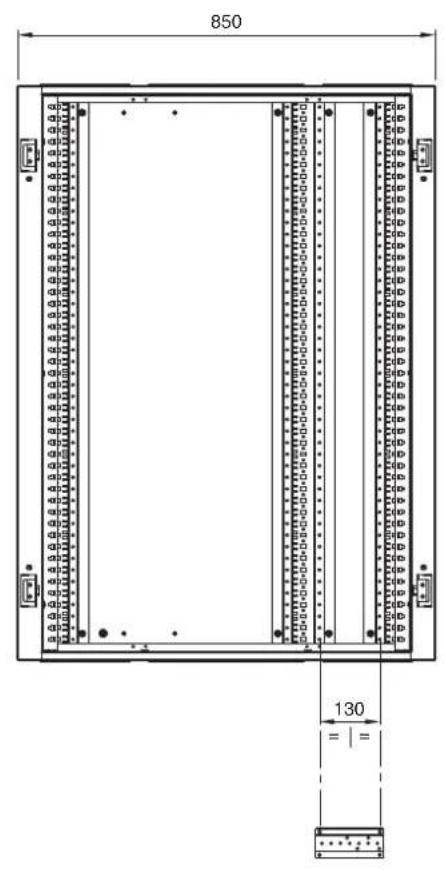

L 850

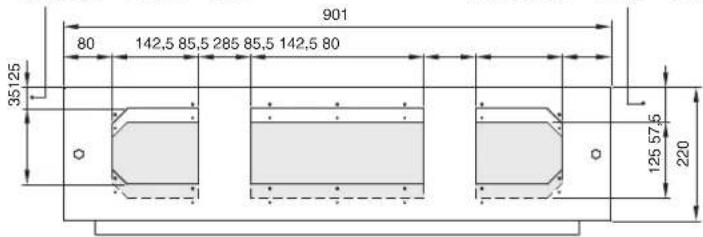

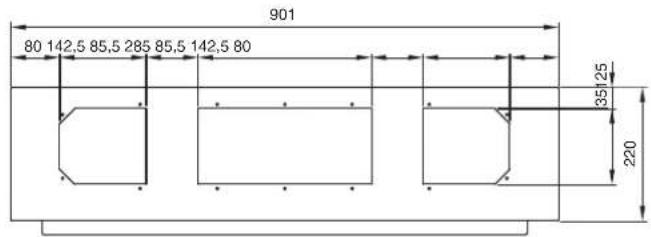

901 80 142,5 85,5 285 85,5 142,5 80 35 125 220

Sopra -Top -
Au-dessus - Arriba - Oben
L 400 / 600
Sotto -Bottom
Au-dessous - Abajo - Unten

451 / 701 285 35 125 125 57.5 220

Sopra -Top -
Sotto -Bottom -

Au-dessus - Arriba - Oben
L 850
Au-dessous - Abajo - Unten

901 80 142,5 85,5 285 85,5 142,5 80 351.25 125 57.5 220

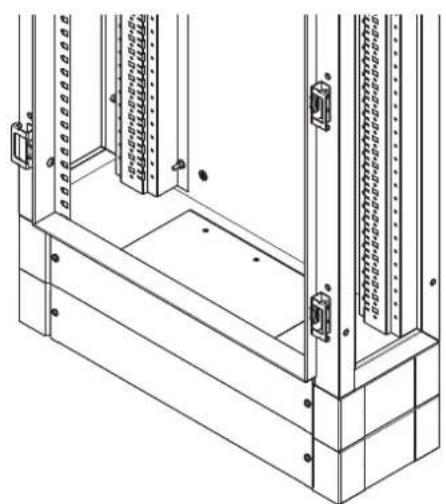

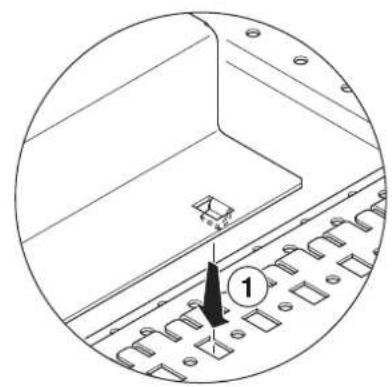

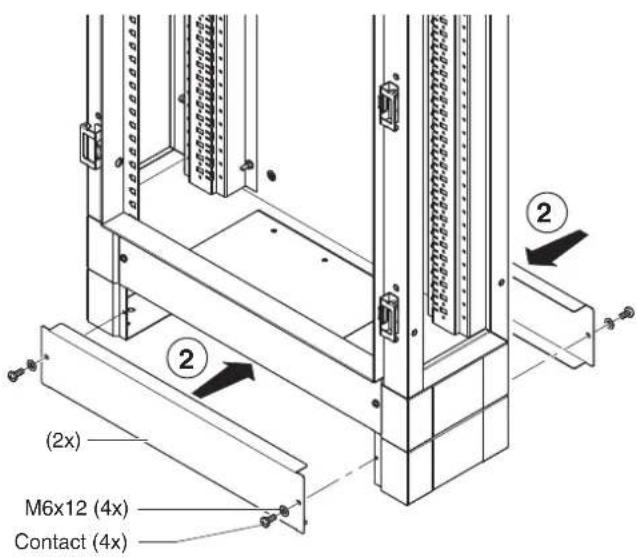

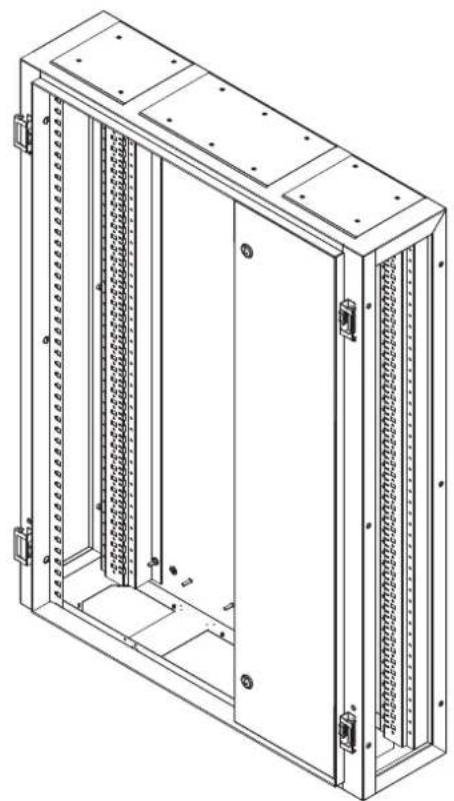

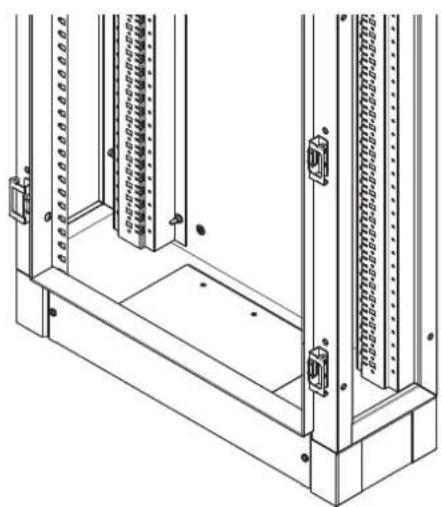

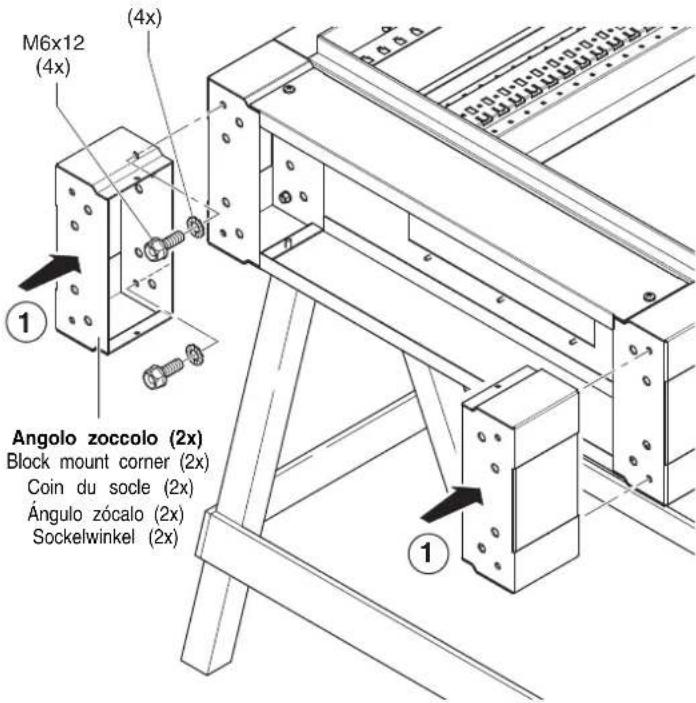

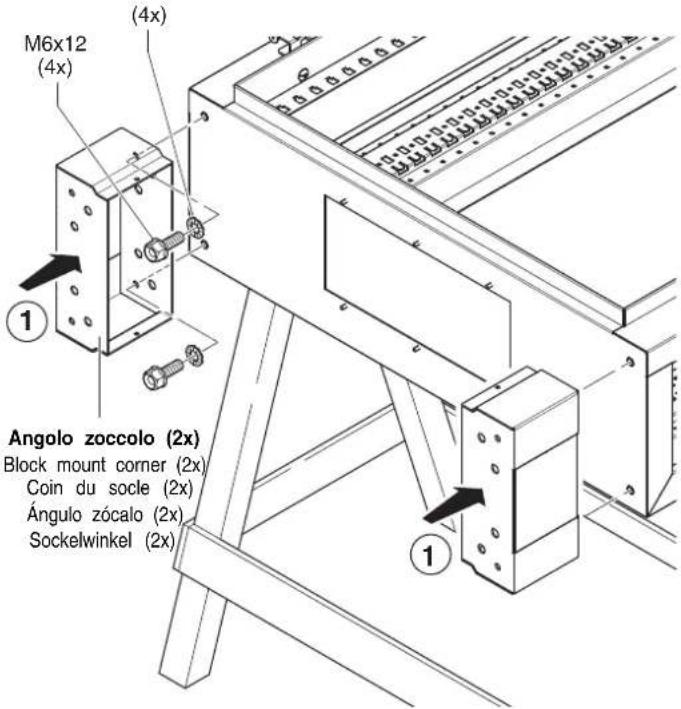

MONTAGGIOZOCCOLO - ASSEMBLY OF BLOCK MOUNT - MONTAGE DU SOCLE - MONTAJE ZÓCALO - MONTAGE DER SOCKET

5

Singolo -Single - Un seul socle - Individual - Einziger Sockel

M6x12 (4x) (4x) Angolo zoccolo (2x) Block mount corner (2x) Coin du socle (2x) Ángulo zócalo (2x) Sockelwinkel (2x)

Aggiuntivo -Additional - Socle supplémentaire - Adicional - Zusätzlicher Sockel

M6x12 (4x) (4x) Angolo zoccolo (2x) Block mount corner (2x) Coin du socle (2x) Ángulo zócalo (2x) Sockelwinkel (2x)

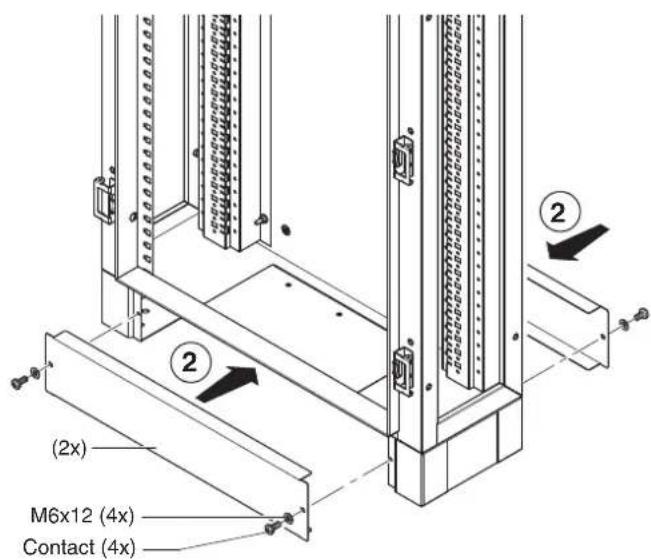

(2x) M6x12 (4x) Contact (4x)

(2x) M6x12 (4x) Contact (4x)

Technical line drawing of a structural frame with vertical supports and mounting holes (no text or symbols)

Technical line drawing of a structural support frame with vertical columns and mounting brackets (no text or symbols)

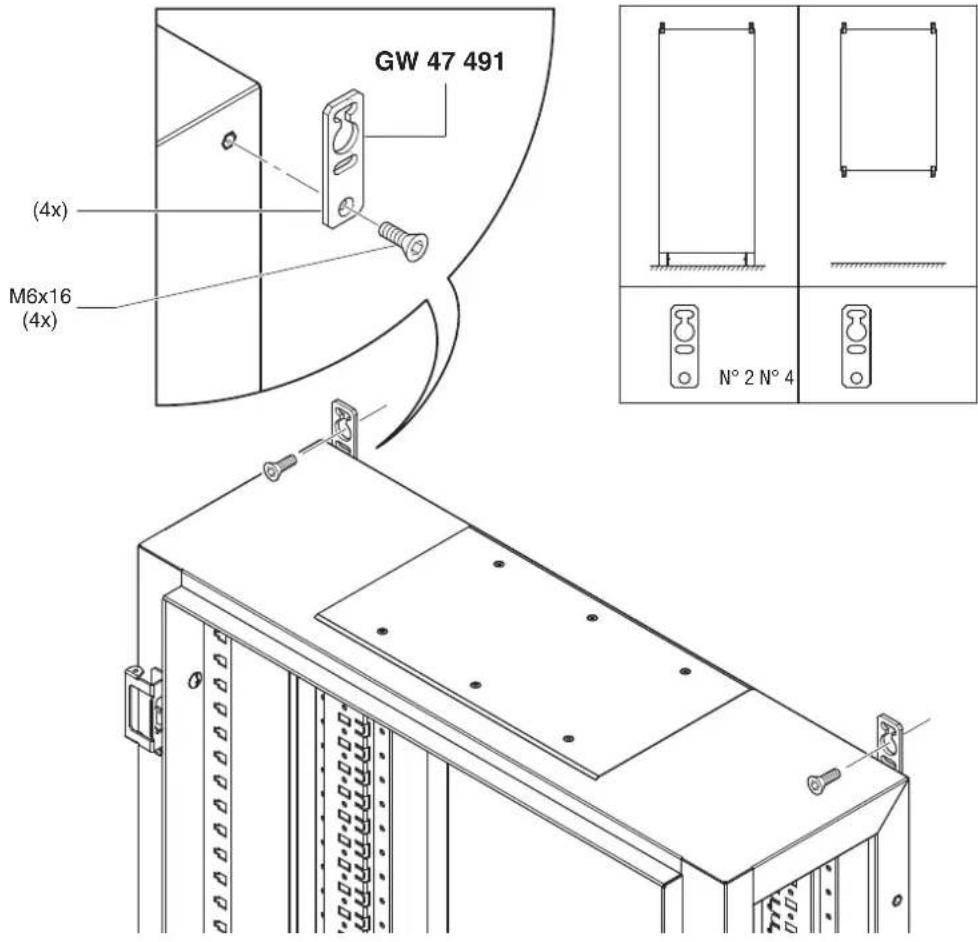

MONTAGGIOSTAFFEFISSAGGIOAPARETE - WALLBRACKETASSEMBLY - MONTAGE D'ETRIERS DE FIXATION AU MUR MONTAJEESTRIBOSFIJACIÓNENPARED - MONTAGE HALTER WANDBEFESTIGUNG

GW 47 491 (4x) M6x16 (4x) N° 2 N° 4

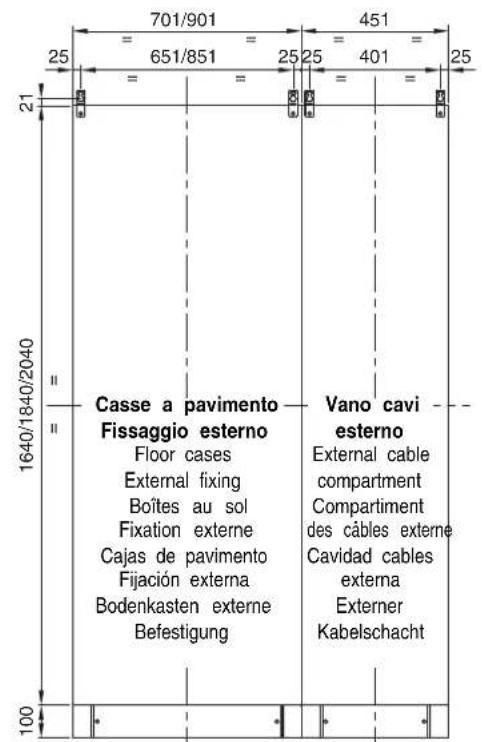

701/901 451 25 651/851 25 25 401 25 21 Casse a pavimento Fissaggio esterno Floor cases External fixing Boîtes au sol Fixation externe Cajas de pavimento Fijación externa Bodenkasten externe Befestigung Vano cavi esterno External cable compartment Compartiment des câbles externe Cavidad cables externa Externer Kabelschacht 1640/1840/2040 100

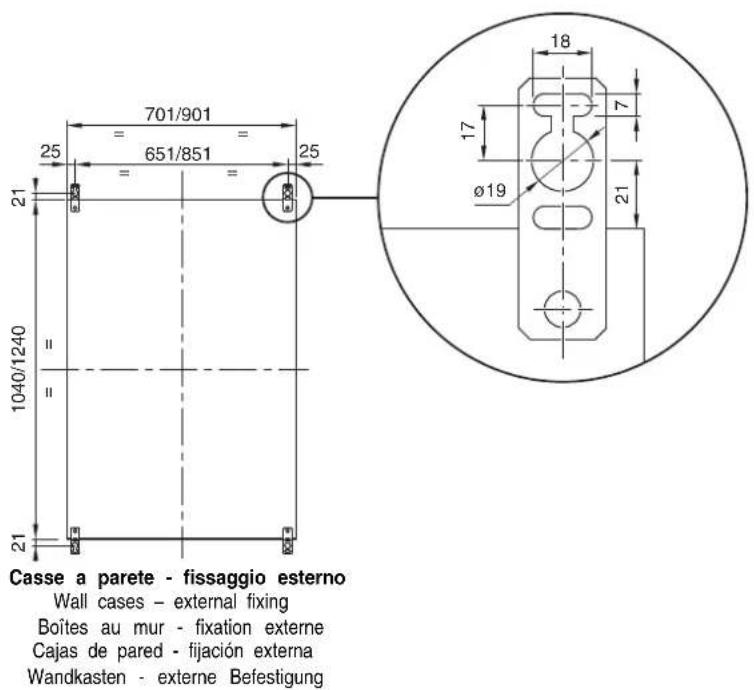

701/901 651/851 25 21 21 1040/1240 = = = 21 Casse a parete - fissaggio esterno Wall cases - external fixing Boîtes au mur - fixation externe Cajas de pared - fijación externa Wandkasten - externe Befestigung

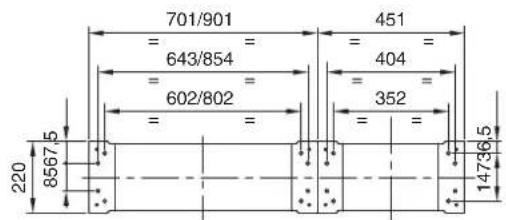

701/901 643/854 602/802 220 8567 5 451 404 352 14736.5

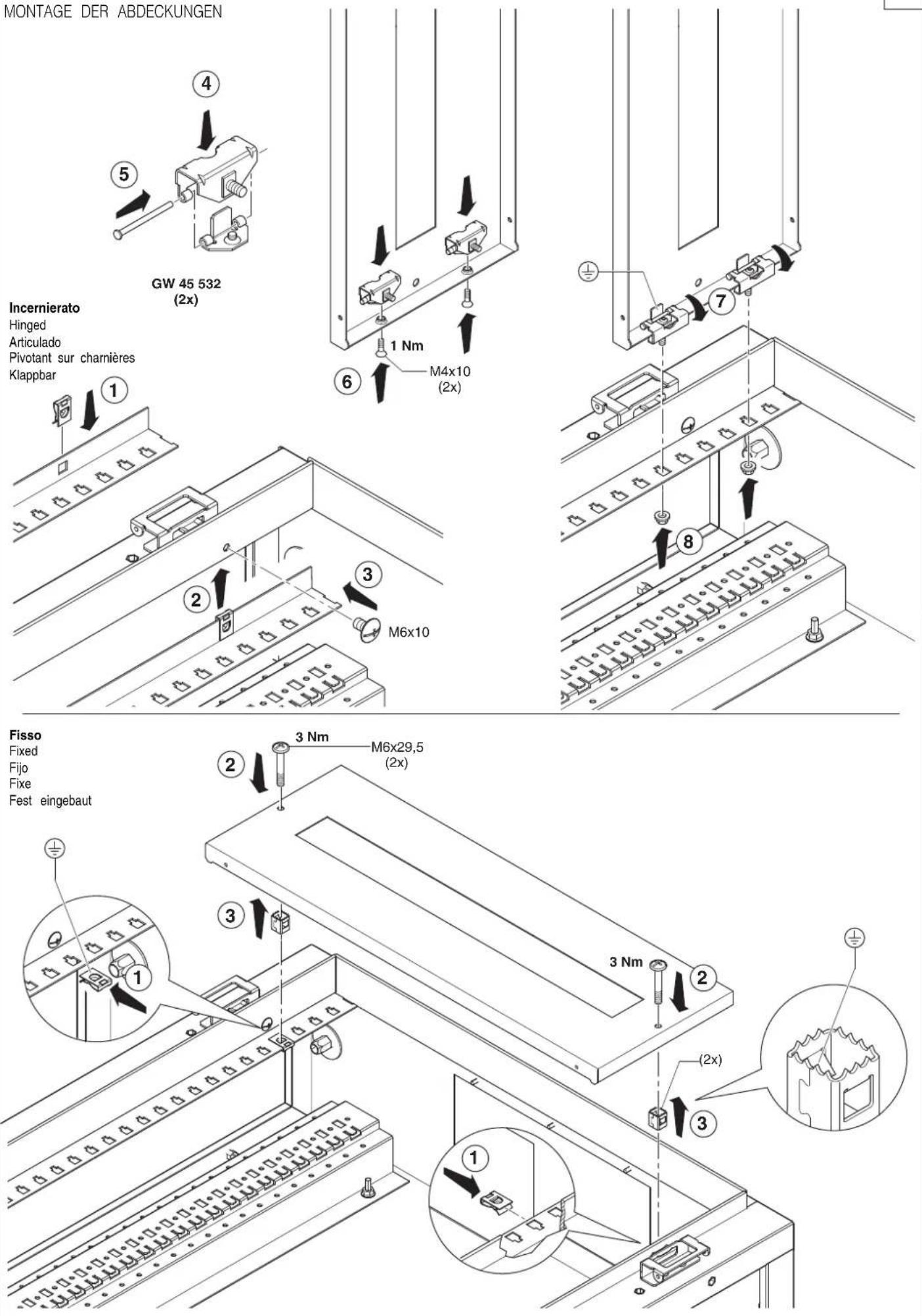

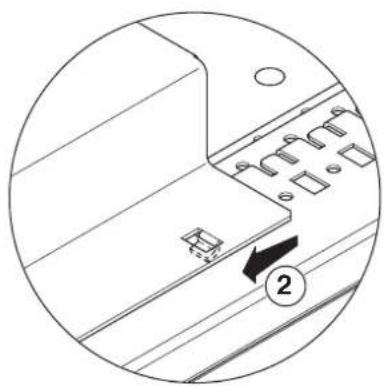

MONTAGGIO PANNELLI - ASSEMBLY OF PANELS - MONTAGE DES PANNEAUX - MONTAJE DE LOS PANELES -

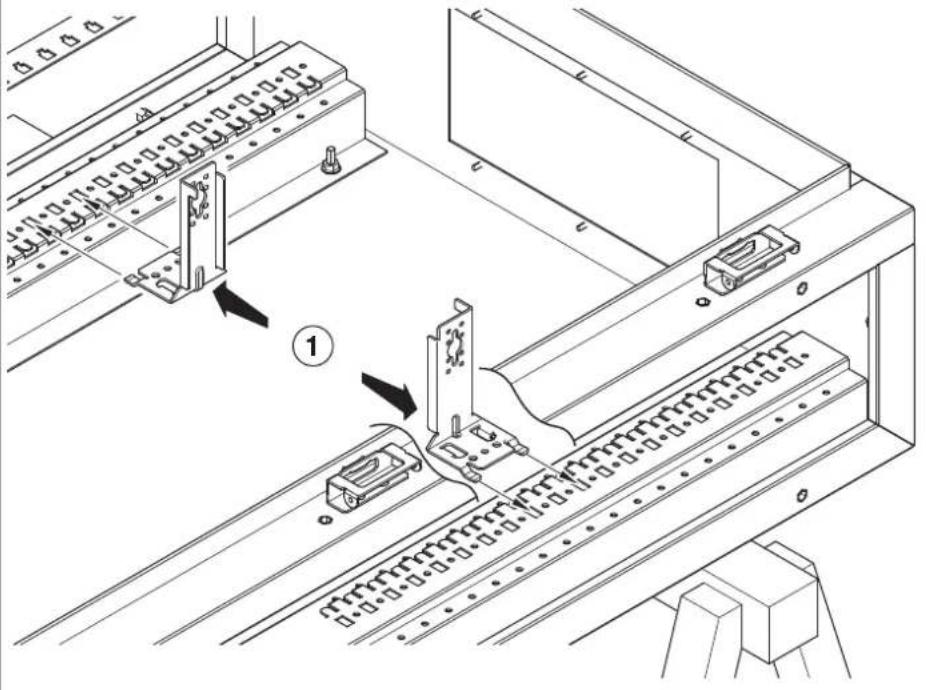

MONTAGGIO VANO CAVI INTERNO - ASSEMBLY OF INTERNAL CABLE COMPARTMENT - MONTAGE DU COMPARTIMENT DES CÂBLES INTERNE - MONTAJE CAVIDAD CABLES INTERNA - MONTAGE DES INTERNEN KABELSCHACHTES

8

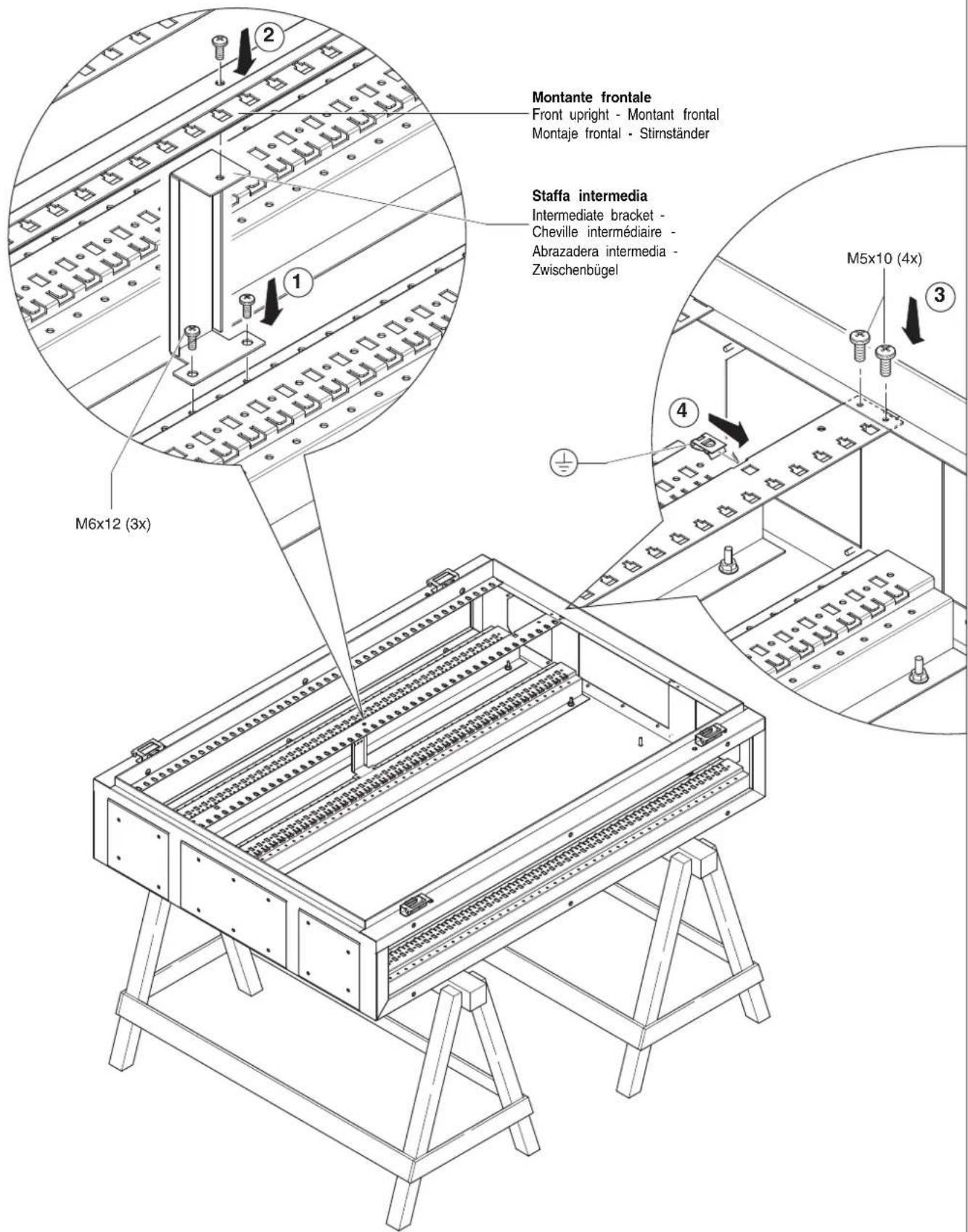

Montante frontale Front upright - Montant frontal Montaje frontal - Stirnständer Staffa intermedia Intermediate bracket - Cheville intermédiaire - Abrazadera intermedia - Zwischenbügel M6x12 (3x) M5x10 (4x)

MONTAGGIOVANOCAVIINTERNO
ASSEMBLYOFINTERNALCABLECOMPARTMENT MONTAGE DU COMPARTIMENT DES CÂBLES INTERNE MONTAJECAVIDADCABLESINTERNA MONTAGE DES INTERNEN KABELSCHACHTES

Technical diagram showing mechanical assembly with numbered components and directional arrows indicating motion or force

GW 45 532 (2x)

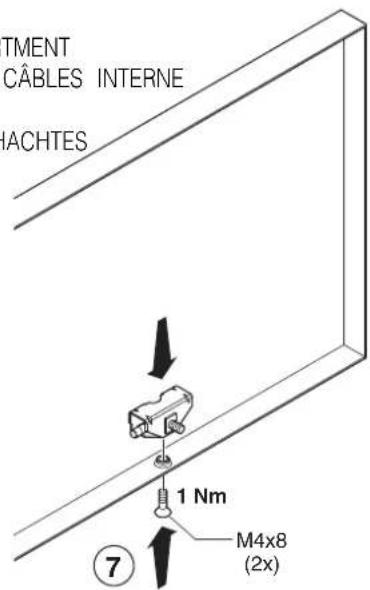

TMENT CÂBLES INTERNE IACHTES 1 Nm M4x8 (2x) ⑦

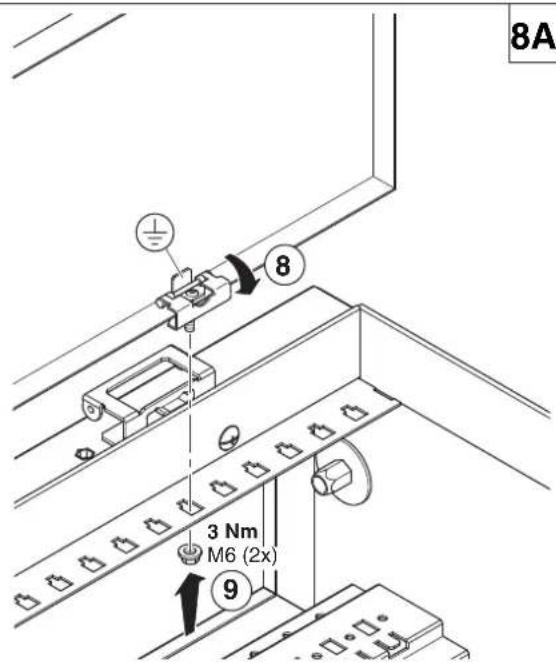

8A 3 Nm M6 (2x) 9

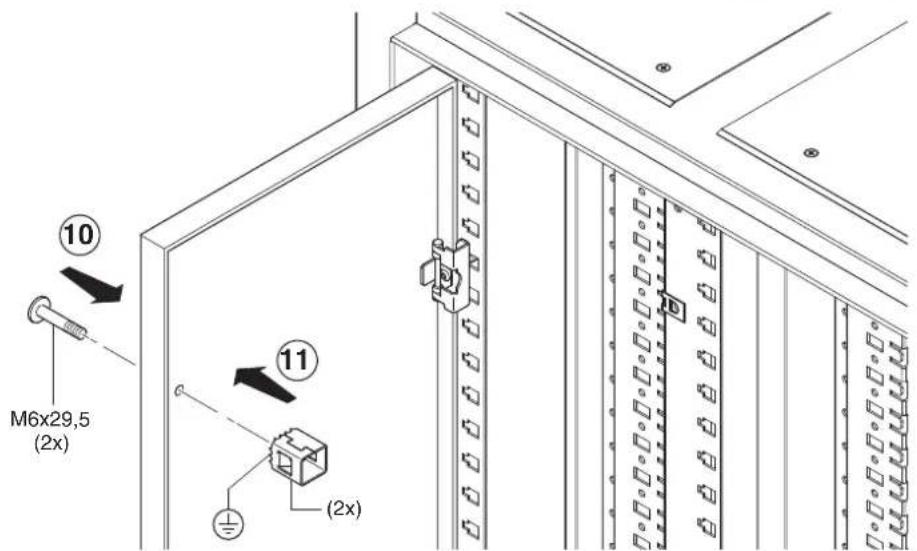

M6x29,5 (2x) 10 11 (2x)

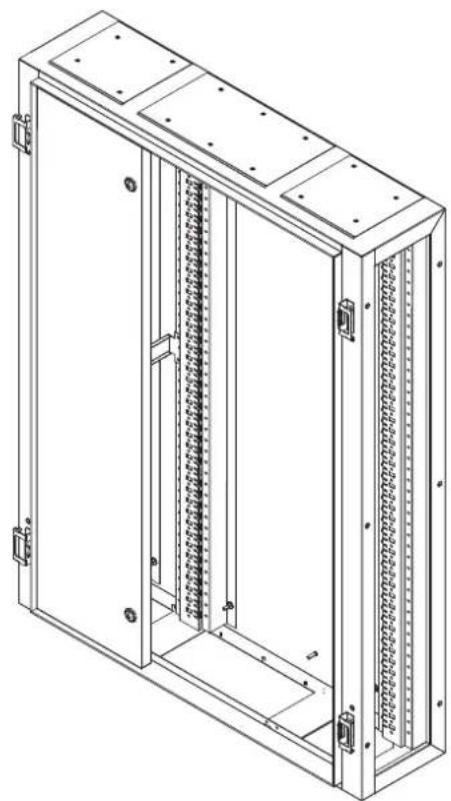

Technical line drawing of an open electrical cabinet with internal panel structure (no text or symbols)

Technical line drawing of an open electrical enclosure with internal partition and mounting tabs (no text or symbols)

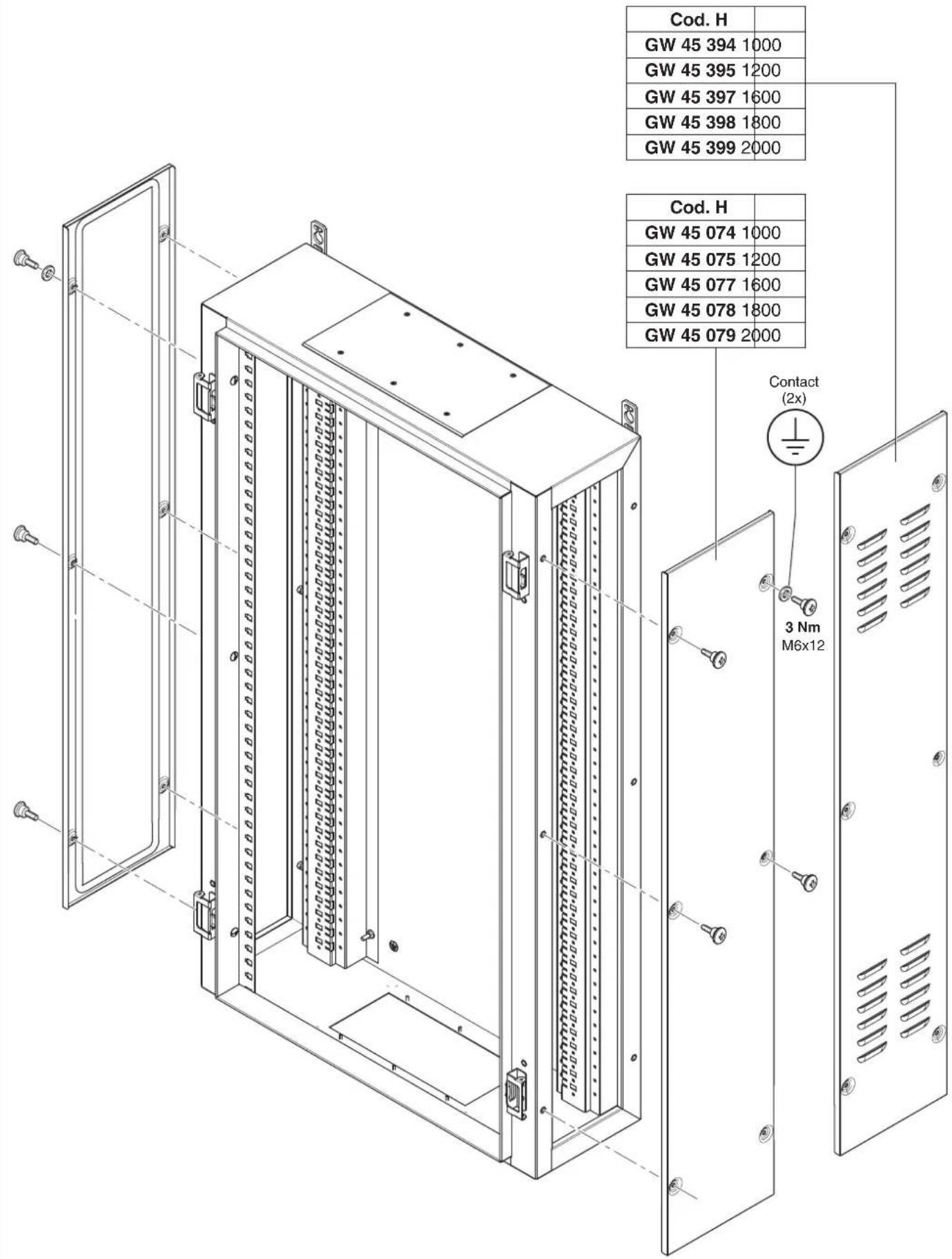

MONTAGGIO PANNELLI LATERALI - FITTING THE SIDE PANELS - MONTAGE DES PANNEAUX LATÉRAUX MONTAJEDELOSPANELESLATERALES-MONTAGE DER SEITLICHE PLATTEN

9

Cod. H GW 45 394 1000 GW 45 395 1200 GW 45 397 1600 GW 45 398 1800 GW 45 399 2000 Cod. H GW 45 074 1000 GW 45 075 1200 GW 45 077 1600 GW 45 078 1800 GW 45 079 2000 Contact (2x) 3 Nm M6x12

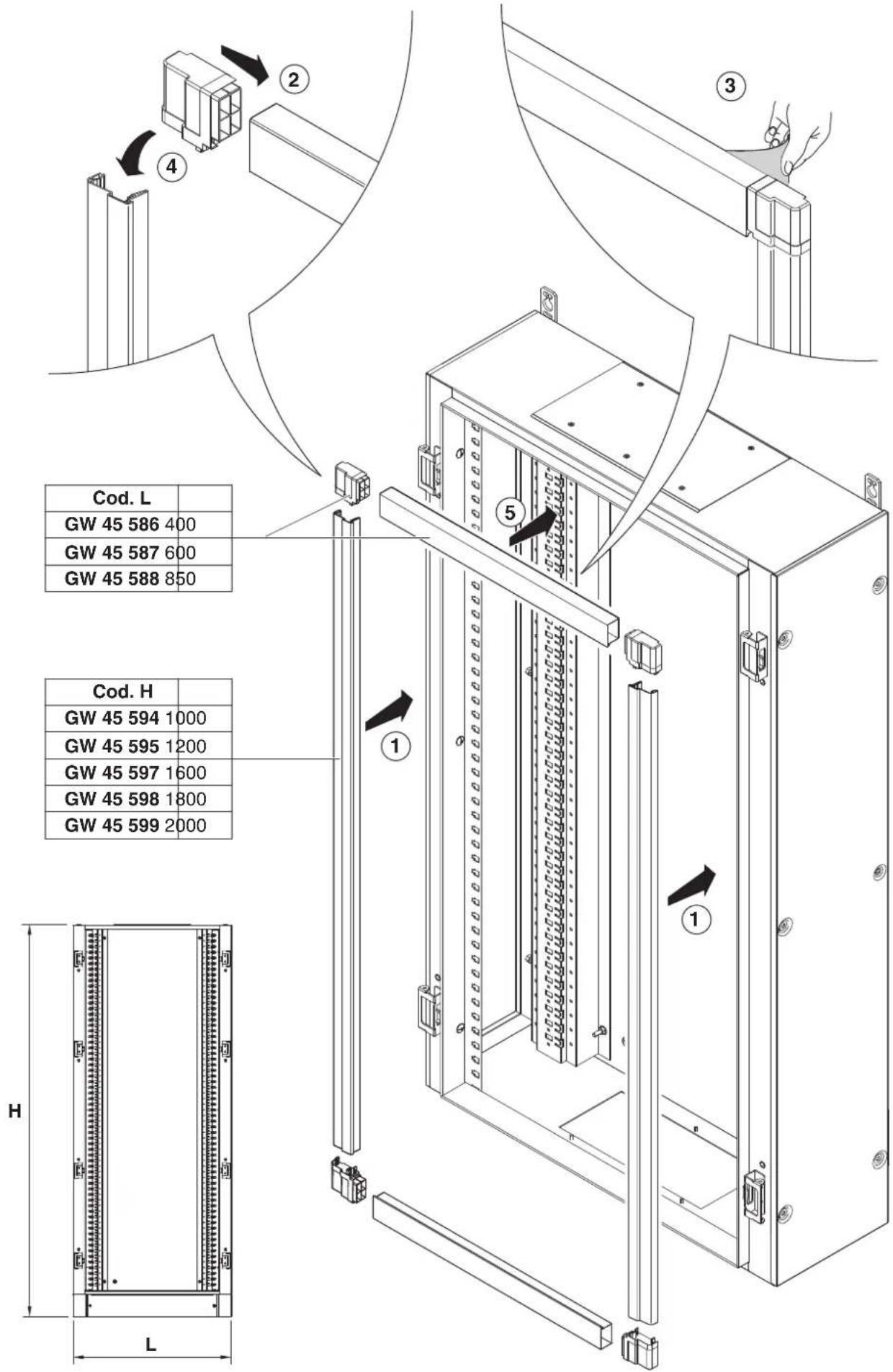

MONTAGGIO CORNICE DI FINITURA FRONTALE IP30 - FITTING THE IP30 FRONT FINISHING FRAME MONTAGE DE LA BAGUETTE DE FINITION DE FAÇADE IP 30 - MONTAJEDEMARCOSDEACABADOFRONTALIP30 MONTAGE DES VORDEREN EINBAURAHMENS IP30

Cod. L GW 45 586 400 GW 45 587 600 GW 45 588 850 Cod. H GW 45 594 1000 GW 45 595 1200 GW 45 597 1600 GW 45 598 1800 GW 45 599 2000 H L

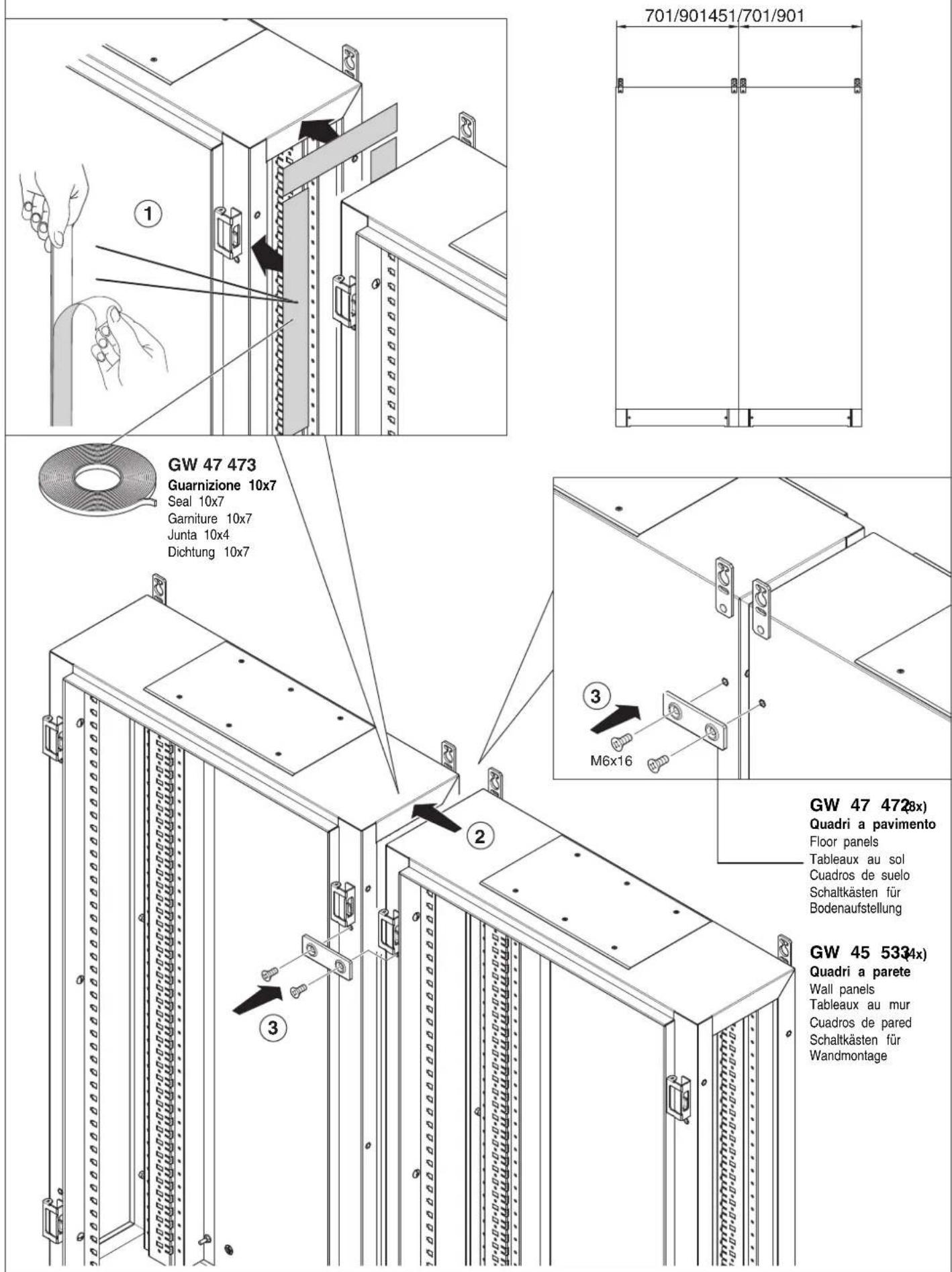

KIT AFFIANCAMENTO - SIDE-BY-SIDE MOUNTING KIT - KIT D'ACCOLAGE - KIT APROXIMACIÓN - VERBINDUNGSSET

701/901451/701/901 GW 47 473 Guarnizione 10x7 Seal 10x7 Garniture 10x7 Junta 10x4 Dichtung 10x7 GW 47 4728x) Quadri a pavimento Floor panels Tableaux au sol Cuadros de suelo Schaltkästen für Bodenaufstellung GW 45 5334x) Quadri a parete Wall panels Tableaux au mur Cuadros de pared Schaltkästen für Wandmontage
