GW45069 - Tableau électrique Gewiss - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tableau électrique
Marque	Gewiss
Modèle	GW45069
Hauteurs disponibles	1000 mm, 1200 mm, 1600 mm, 1800 mm, 2000 mm
Largeurs disponibles	400 mm, 600 mm, 850 mm
Profondeur	Environ 300 mm (estimation)
Matériau	Acier traité
Coloris	Gris (RAL 7035)
Indice de protection	IP30 (avec cadre de finition)
Type de montage	Mural ou au sol
Capacité d'équipement	Jusqu'à 36 modules DIN
Fonctions principales	Distribution électrique, montage de profilés DIN, gestion des câbles
Accessoires inclus	Profilés DIN, plaques de fond, caniveaux, plaques d'entrée de câbles
Panneaux latéraux	Disponibles en version ventilée ou non
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter les solvants
Sécurité	Installation par un électricien qualifié ; respecter les normes en vigueur
Pièces détachées et réparabilité	Pièces disponibles : panneaux, profilés, plaques, kits d'accolement
Informations générales	Notice disponible en plusieurs langues

FOIRE AUX QUESTIONS - GW45069 Gewiss

Quelles sont les dimensions disponibles pour ce tableau électrique ?

Le modèle GW45069 est disponible en plusieurs hauteurs : 1000, 1200, 1600, 1800 et 2000 mm. Les largeurs courantes sont 400, 600 et 850 mm. La profondeur est d'environ 300 mm.

Ce tableau électrique peut-il être monté au mur ou au sol ?

Oui, il supporte les deux types de montage : mural avec des équerres de fixation, ou au sol avec un socle adapté. Des kits spécifiques sont disponibles pour chaque configuration.

Quel est l'indice de protection de ce tableau ?

L'indice de protection est IP30 lorsque le cadre de finition frontal est installé. Cela le protège contre les corps solides de plus de 2,5 mm et les chutes de poussières.

Combien de modules DIN peut-il accueillir ?

Le tableau peut accueillir jusqu'à 36 modules DIN (selon la configuration). Des profilés DIN de type 35x15 mm (EN 50022) sont fournis.

Quels accessoires sont inclus avec le GW45069 ?

Le tableau est livré avec des profilés DIN, des plaques de fond, des caniveaux à câbles et des plaques d'entrée de câbles. Les panneaux latéraux et le cadre de finition sont optionnels.

Comment installer les borniers sur ce tableau ?

Les borniers peuvent être montés sur le châssis horizontal ou vertical à l'aide de vis M6x12. Suivez les schémas de la notice pour un positionnement correct.

Puis-je ajouter des panneaux latéraux ventilés ?

Oui, des panneaux latéraux ventilés sont disponibles en option (références GW45 394 à GW45 399) pour améliorer la circulation de l'air et le refroidissement.

Quelle est la procédure de nettoyage recommandée ?

Utilisez un chiffon doux et sec pour dépoussiérer. Évitez les produits chimiques agressifs qui pourraient endommager la peinture ou les composants.

Ce tableau est-il compatible avec une installation en extérieur ?

Non, l'indice IP30 ne le rend pas adapté pour une utilisation extérieure. Il doit être installé dans un local sec et protégé des intempéries.

Où puis-je trouver les pièces de rechange pour ce modèle ?

Les pièces détachées sont disponibles auprès de votre revendeur Gewiss ou sur le site officiel. Les références sont indiquées dans la notice (ex : panneaux, profilés, kits d'accolement).

MODE D'EMPLOI GW45069 Gewiss

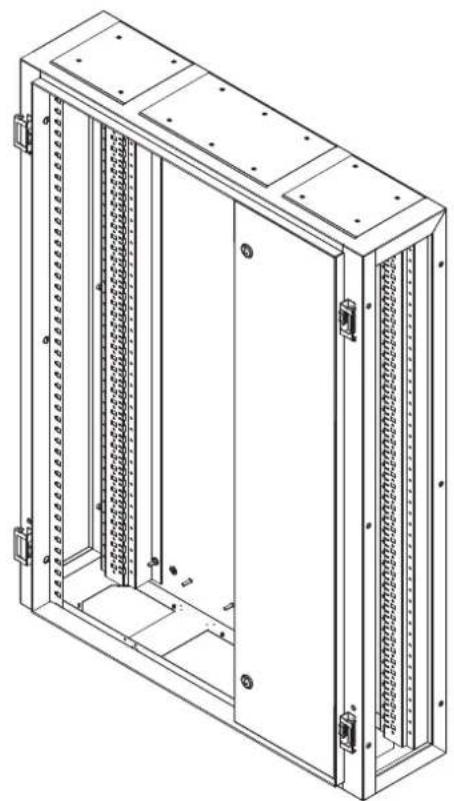

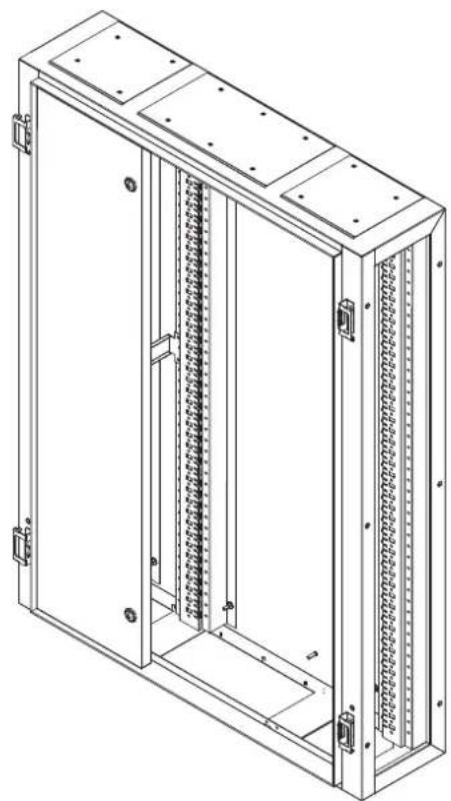

Technical line drawing of an open electrical cabinet with multiple panels and ventilation grilles (no text or symbols)

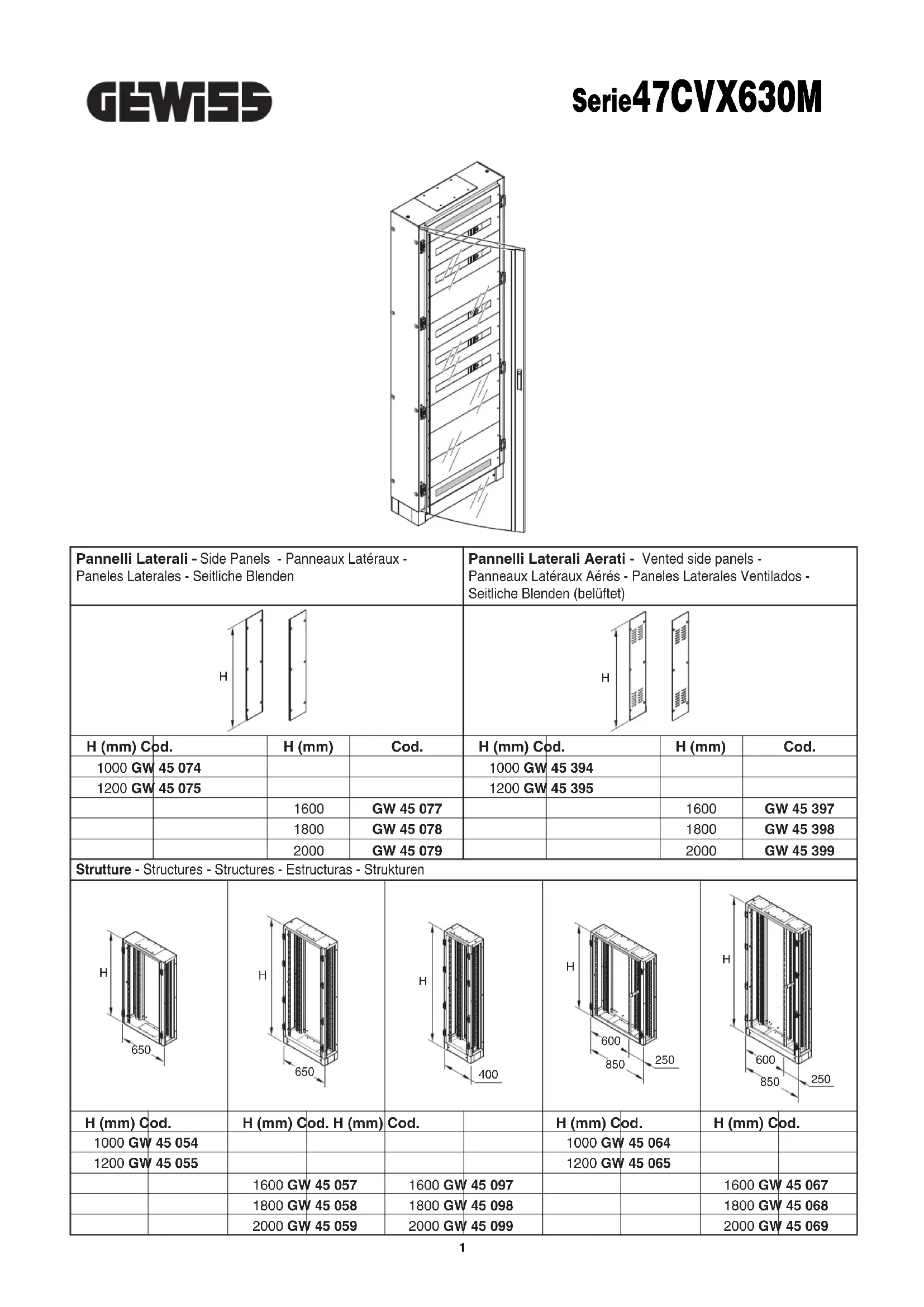

Pannelli Laterali - Side Panels - Panneaux Latéraux -Paneles Laterales - Seitliche Blenden						Pannelli Laterali Aerati - Vented side panels -Panneaux Latéraux Aérés - Paneles Laterales Ventilados -Seitliche Blenden (belüftet)
H (mm) Cod.			H (mm)	Cod.		H (mm) Cod.			H (mm)	Cod.
1000 GW	45 074					1000 GW	45 394
1200 GW	45 075					1200 GW	45 395
			1600	GW 45 077					1600	GW 45 397
			1800	GW 45 078					1800	GW 45 398
			2000	GW 45 079					2000	GW 45 399

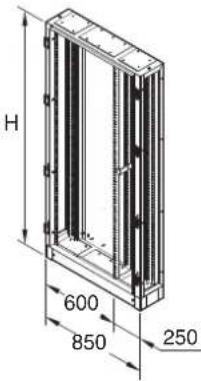

Strutture - Structures - Structures - Estructuras - Strukturen
H (mm) Cod.		H (mm) Cod. H (mm)			Cod.		H (mm) Cod.			H (mm) Cod.
1000 GW	45 054						1000 GW	45 064
1200 GW	45 055						1200 GW	45 065
		1600 GW	45 057		1600 GW	45 097				1600 GW
		1800 GW	45 058		1800 GW	45 098				1800 GW
		2000 GW	45 059		2000 GW	45 099				2000 GW

MONTAGGIOPROFILATODIN
- DINPROFILEASSEMBLY-MONTAGE PROFILÉ DIN -MONTAJEPERFILADODIN-
MONTAGE DES DIN PROFILS

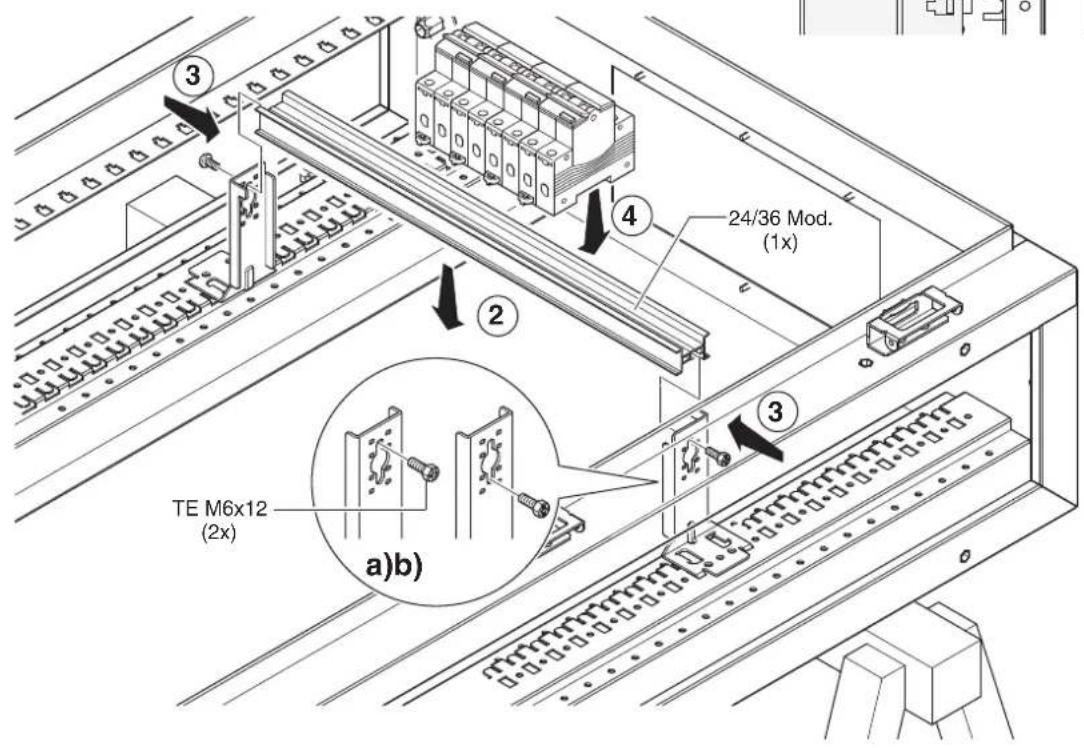

Technical diagram of a mechanical assembly with labeled components and directional arrows indicating assembly steps.

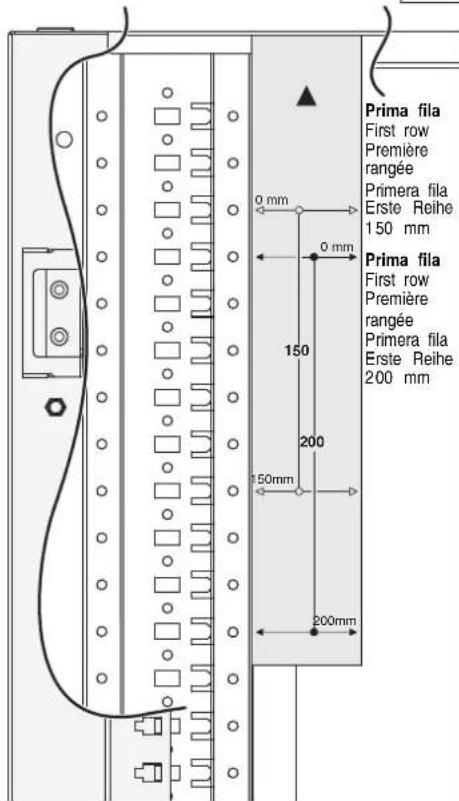

Prima fila First row Première rangée Primera fila Erste Reihe 150 mm Prima fila First row Première rangée Primera fila Erste Reihe 200 mm 0 mm 150 200 150mm 200mm

3 4 24/36 Mod. (1x) 2 3 a)b) TE M6x12 (2x)

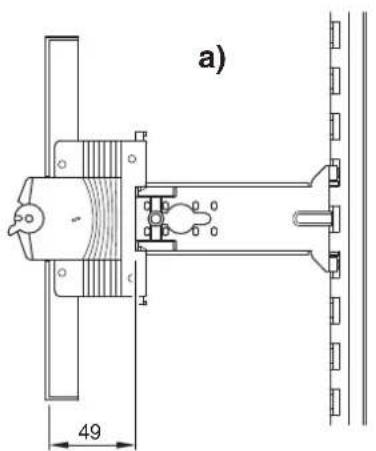

a) 49

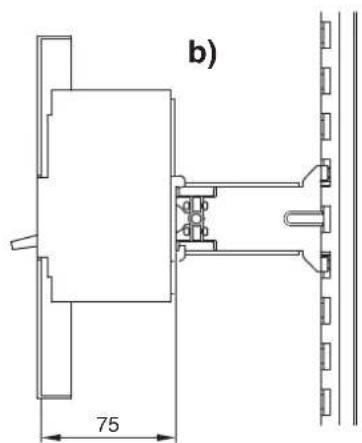

b) 75

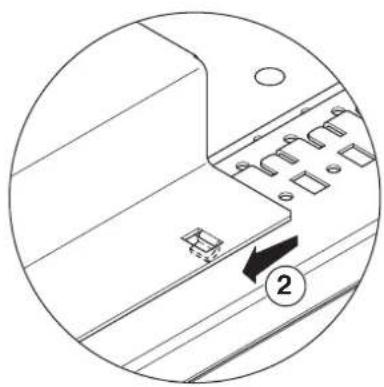

MONTAGGIOPIASTREDIFONDO - ASSEMBLYOFBACK-MOUNTINGPLATE-MONTAGE DES PLAQUES DE FOND - MONTAJEPLACASDEFONDO-MONTAGE DER BODENPLATTEN

Isometric technical drawing of a rectangular metal plate with labeled dimensions b and H (no text or symbols beyond labels)

Cod. H b
GW 45 421 200556
GW 45 422 400556
GW 45 423 600556
GW 45 431 200756
GW 45 432 400756
GW 45 433 600756

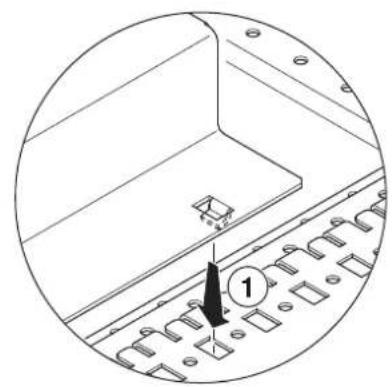

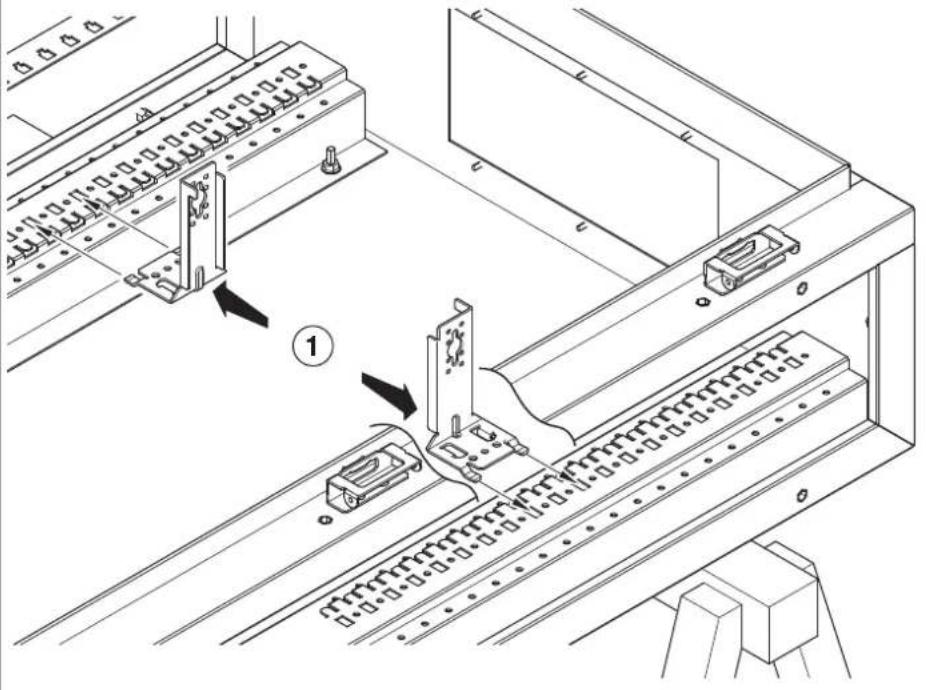

Technical diagram showing a mechanical assembly with a numbered component (1) and no visible text or symbols

Technical diagram of a mechanical component with labeled parts (no readable text or symbols)

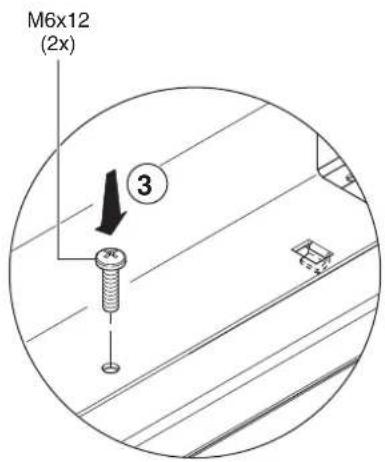

M6x12 (2x) ③

Technical line drawing of a mechanical assembly with multiple parallel plates and mounting brackets (no text or symbols)

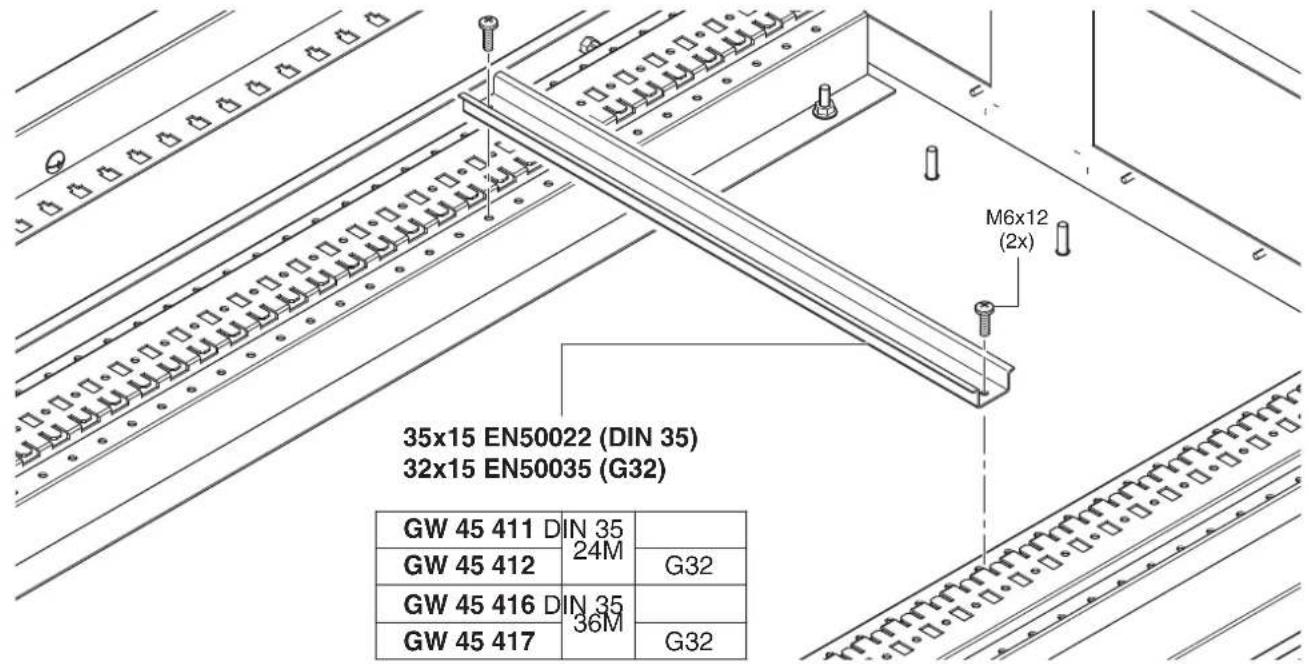

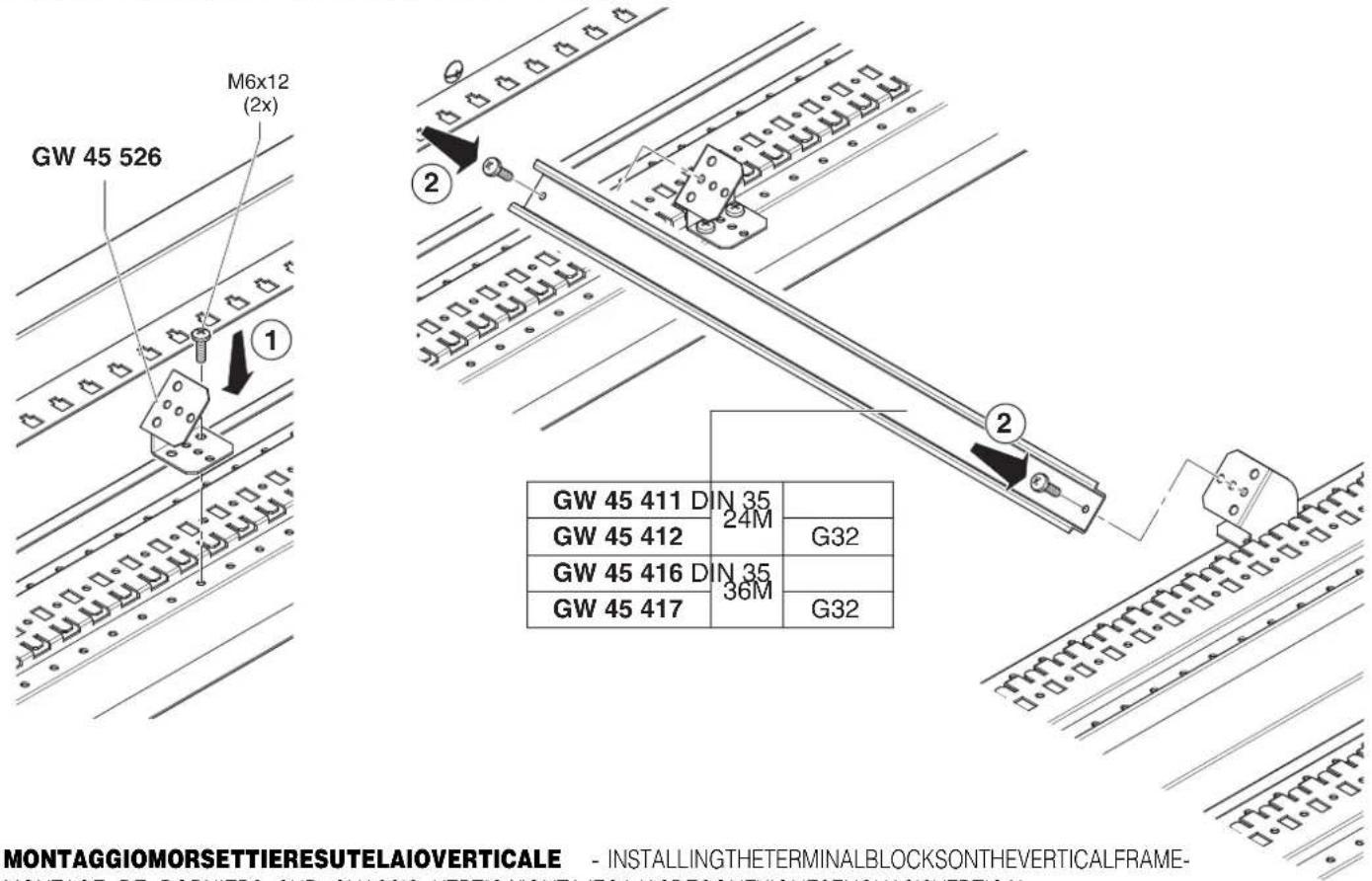

MONTAGGIOPROFILATIDINSUTELAIO - INSTALLINGTHEDINSECTIONSONTHEFRAME - MONTAGE DE PROFILES DIN SUR CHASSIM ONTAJEPERFILADOSDINENCHASIS - MONTAGE DIN-PROFILE AUF RAHMEN

3A

35x15 EN50022 (DIN 35) 32x15 EN50035 (G32) GW 45 411 DIN 35 24M GW 45 412 G32 GW 45 416 DIN 35 36M GW 45 417 G32 M6x12 (2x)

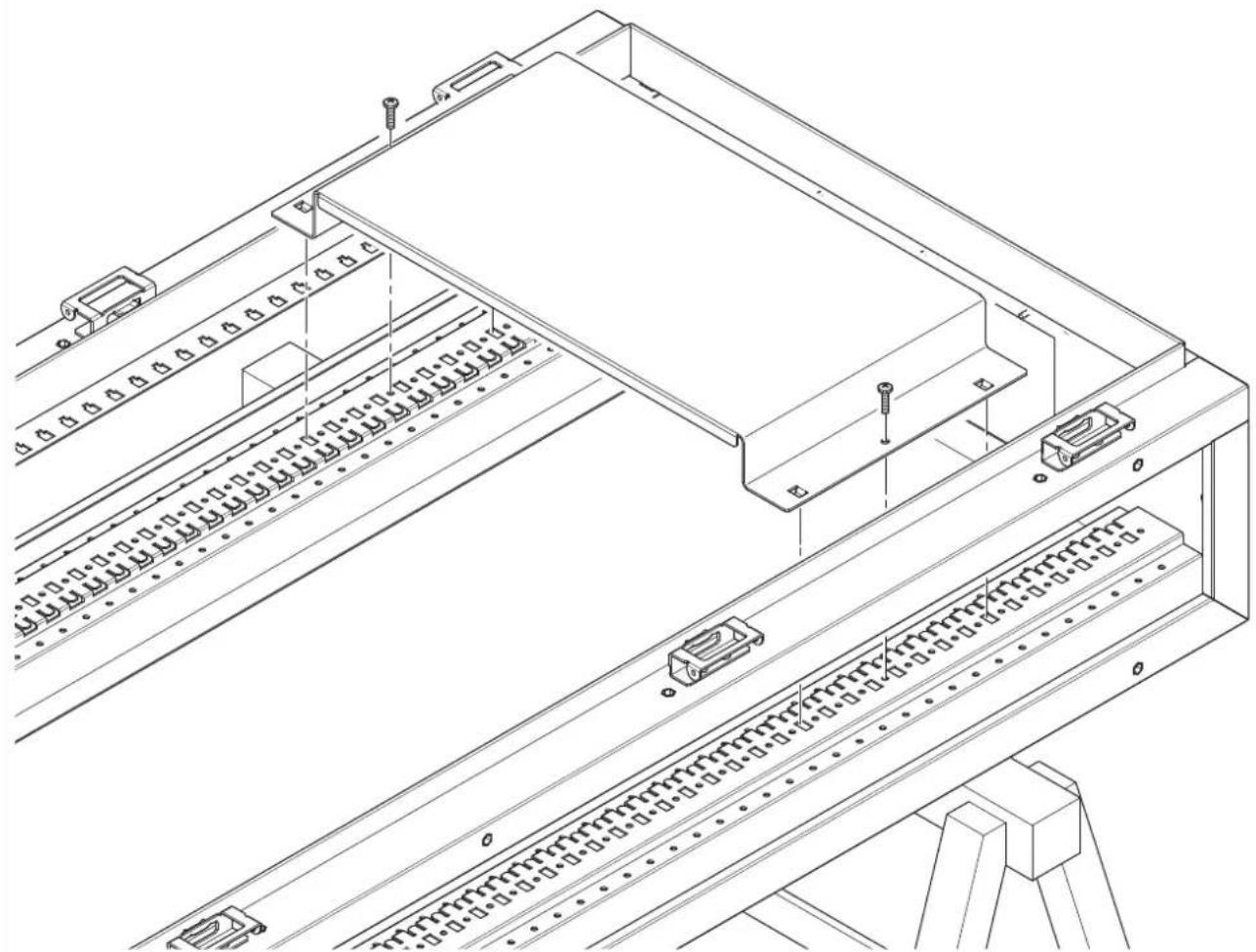

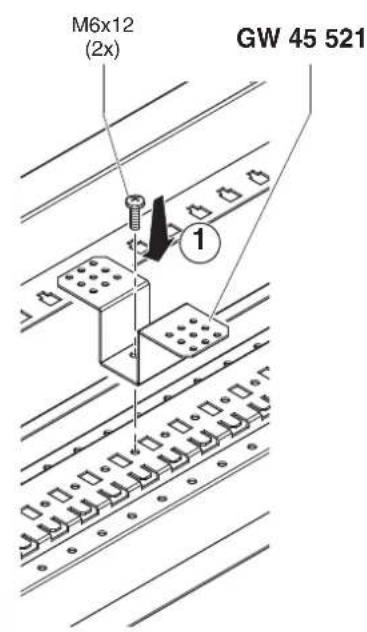

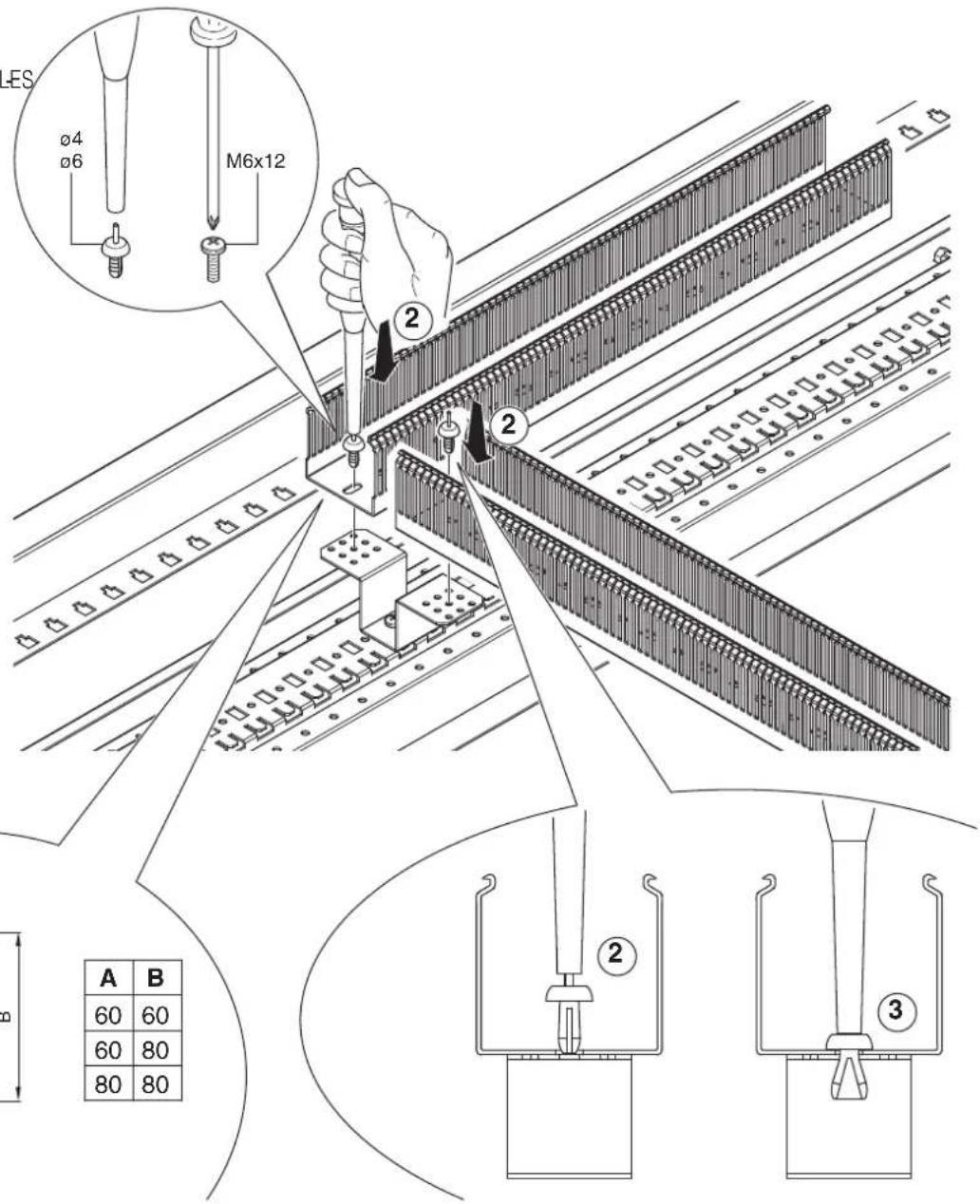

MONTAGGIOCANALINE -
RACEWAYASSEMBLY - MONTAGE DE CANIVEAUX A CABLES MONTAJECANALETAS - MONTAGE KABELKANÄLE

M6x12 (2x) GW 45 521

ES ø4 ø6 M6x12 ② ② A B 60 60 60 80 80 80 ② ③

A B

A	B
60	60
60	80
80	80

MONTAGGIOMORSETTIERESUTELAIOORIZZONTALE - INSTALLINGTHETERMINALBLOCKSONTHEHORIZONTALFRAME MONTAGE DE BORNIERS SUR CHASSIS HORIZONT-MONTAJECAJASDECONEXIONESENCHASISHORIZONTAL - MONTAGE KLEMMLEISTEN AUF WAAGERECHTEM RAHMEN

3B

MONTAGGIOMORSETTIERESUTELAIOVERTICALE - INSTALLINGTHETERMINALBLOCKSONTHEVERTICALFRAME- HOLTAGE DE BODUERTO OUR CHASSIC VERTICAMENTALE GROSOCTHESTENLAIOVERTICAL

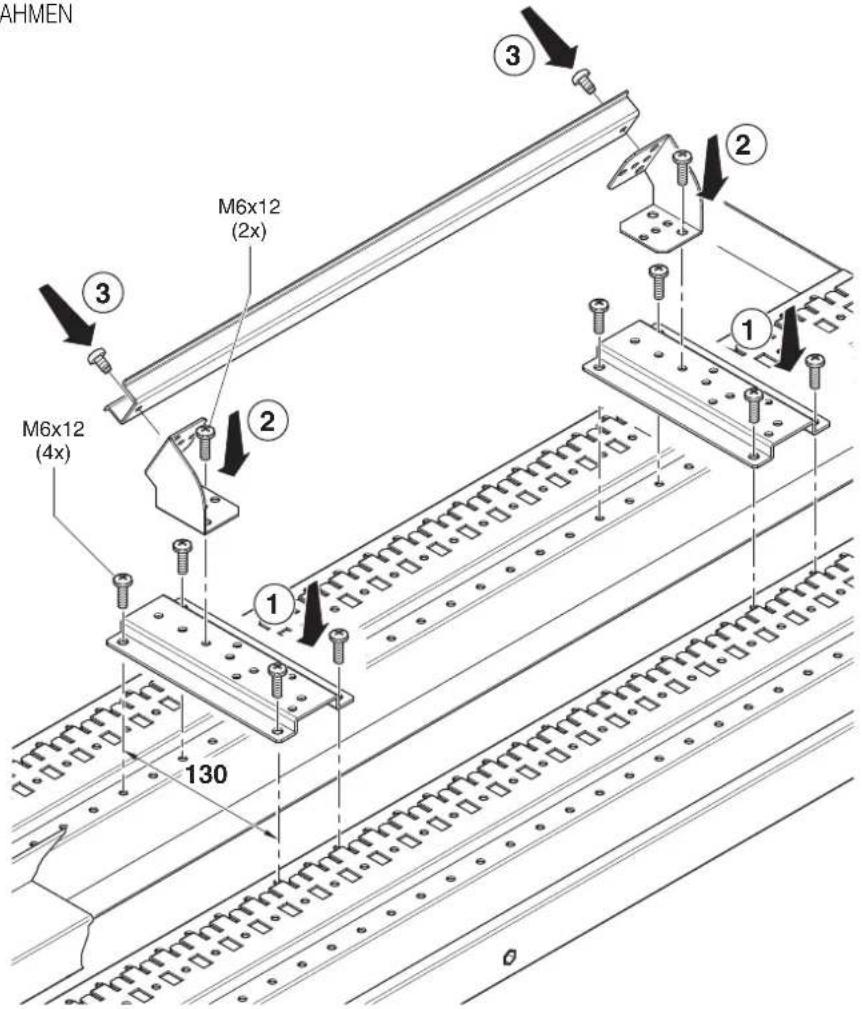

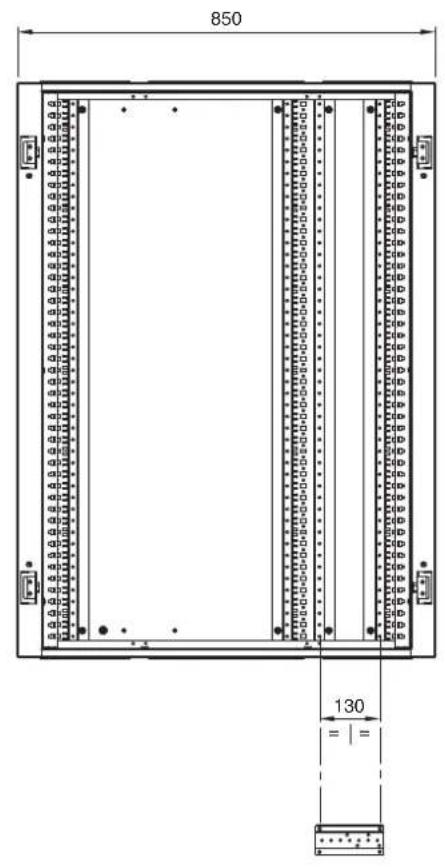

MONTAGGIOMORSETTIERESUTELAIOVERTICALE - INSTALLINGTHETERMINALBLOCKSONTHEVERTICALFRAME- MONTAGE DE BORNIERS SUR CHASSIS VERTIGAL MONTAJECAJASDECONEXIONESENCHASISVERTICAL - MONTAGE KLEMMLEISTEN AUF SENKRECHTEM RAHMEN

850 130 = | =

AHMEN M6x12 (2x) M6x12 (4x) 130 ① ② ③ ① ②

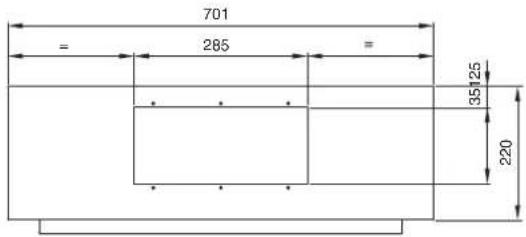

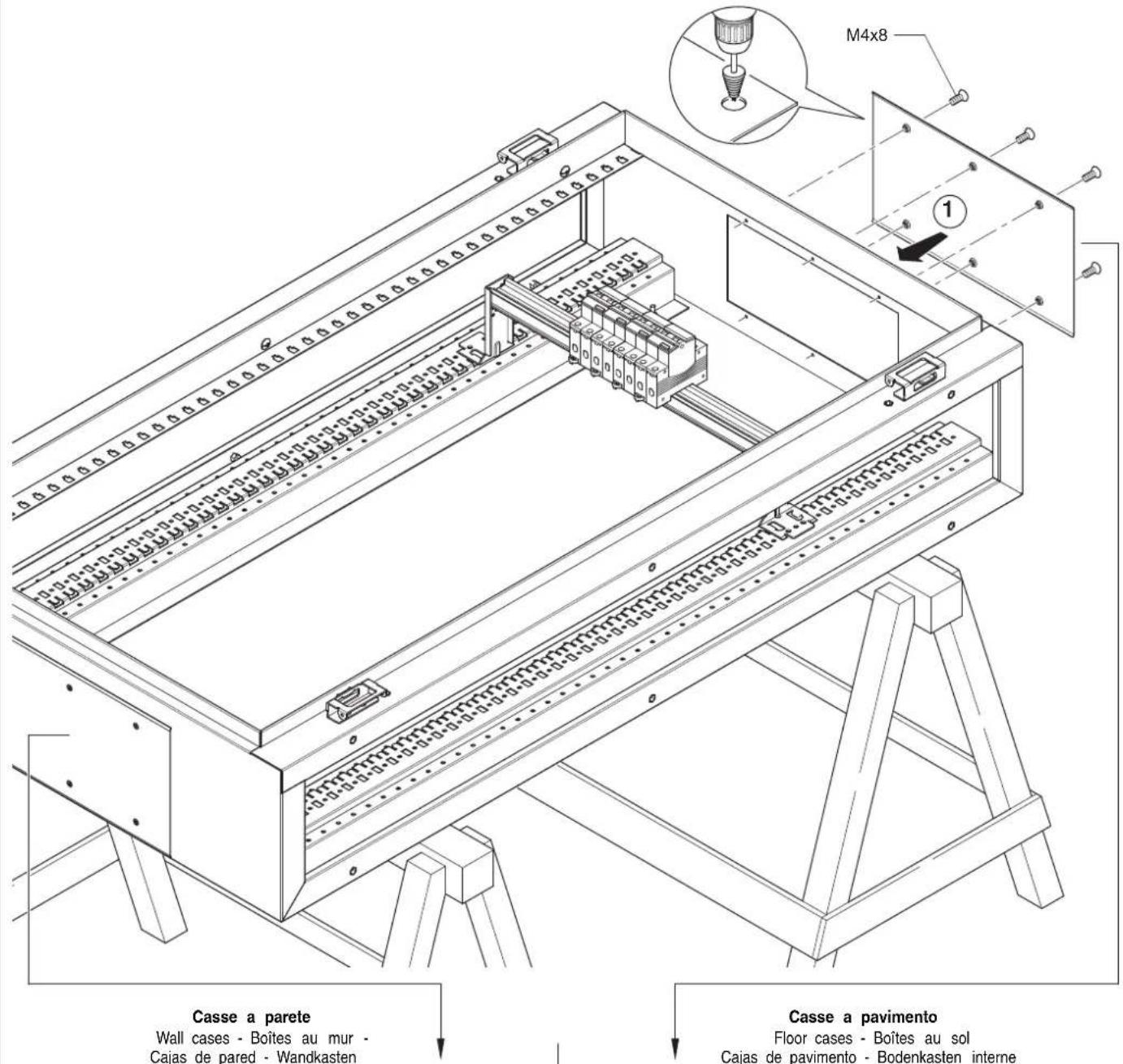

MONTAGGIOPIASTREINGRESSOCAVI - CABLEINPUTPLATEASSEMBLY - MONTAGE DES PLAQUES D'ENTREE DES CABLES MONTAJEPLACASENTRADACABLES - MONTAGE PLATTEN KABELEINFÜHRUNG

M4x8 1 Casse a parete Wall cases - Boîtes au mur - Cajas de pared - Wandkasten Casse a pavimento Floor cases - Boîtes au sol Cajas de pavimento - Bodenkasten interne

L 600

701 = 285 = 35 125 220

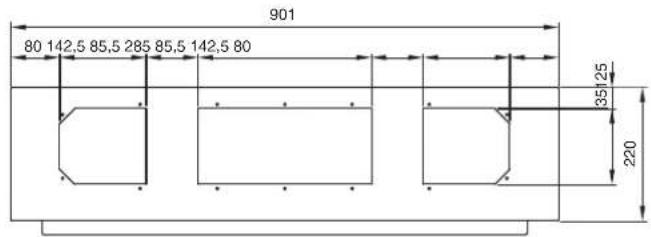

L 850

901 80 142,5 85,5 285 85,5 142,5 80 35 125 220

Sopra -Top -
Au-dessus - Arriba - Oben

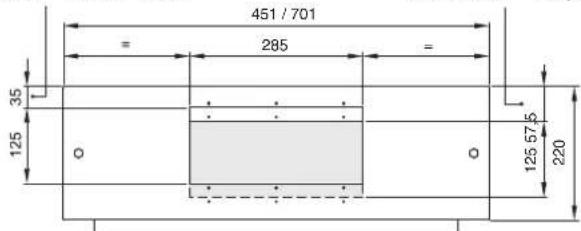

L 400 / 600
Sotto -Bottom
Au-dessous - Abajo - Unten

451 / 701 285 35 125 125 57.5 220

Sopra -Top -
Sotto -Bottom -

Au-dessus - Arriba - Oben

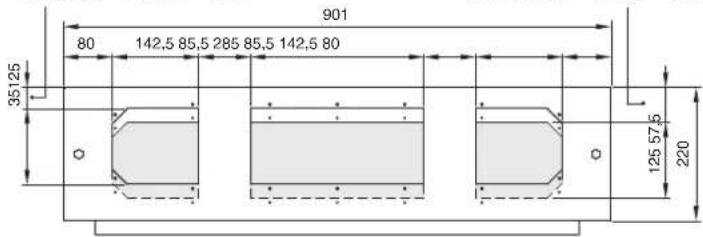

L 850
Au-dessous - Abajo - Unten

901 80 142,5 85,5 285 85,5 142,5 80 36125 125 57.5 220

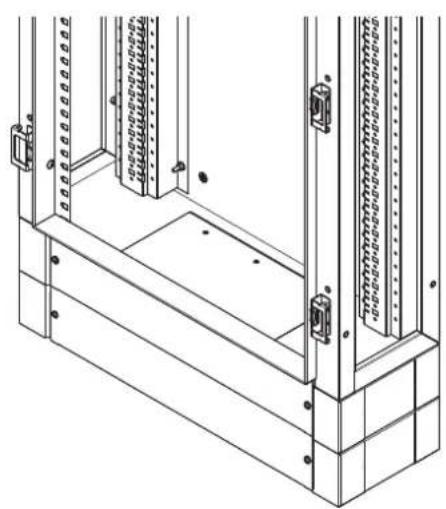

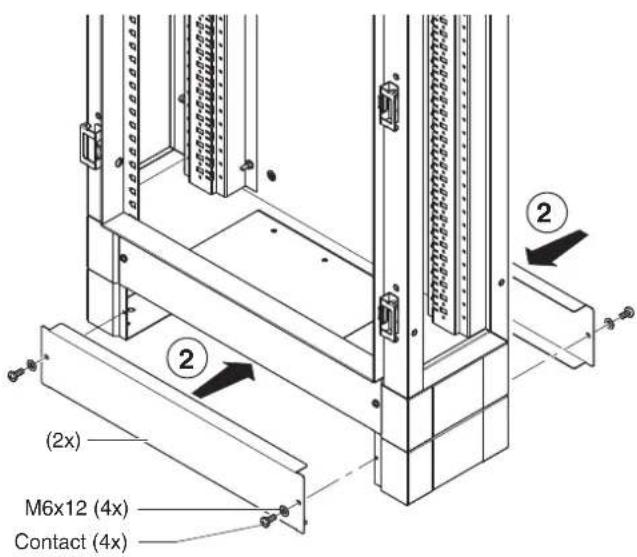

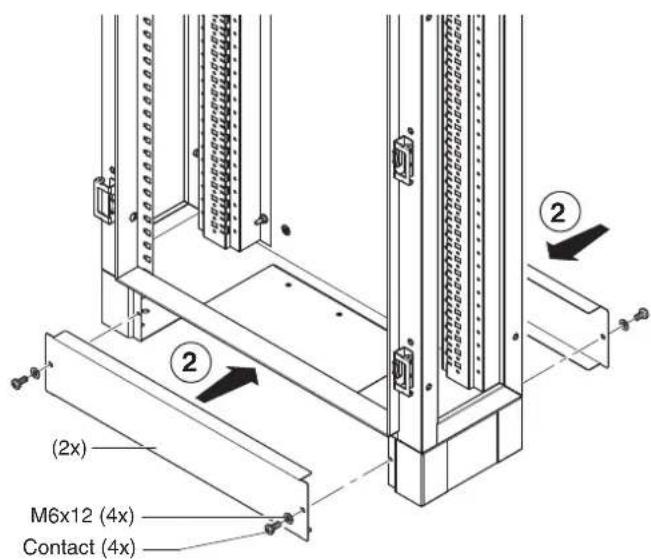

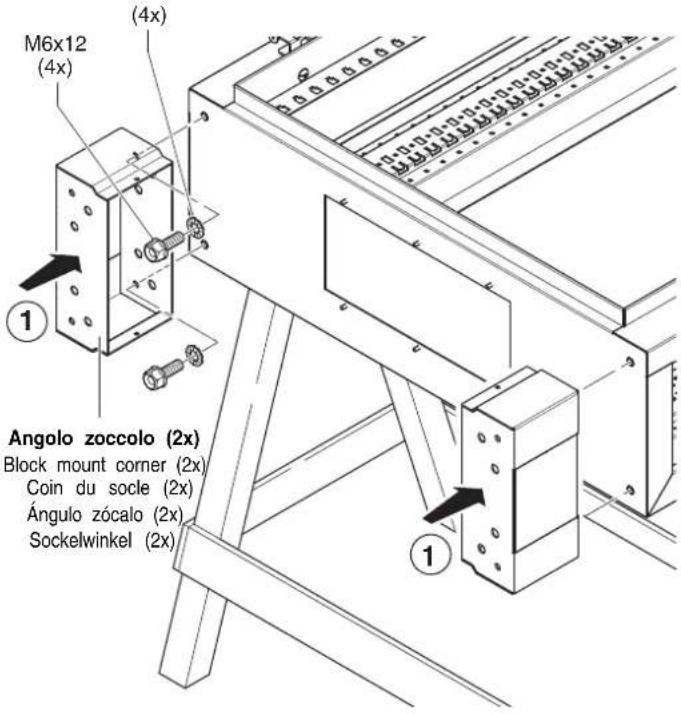

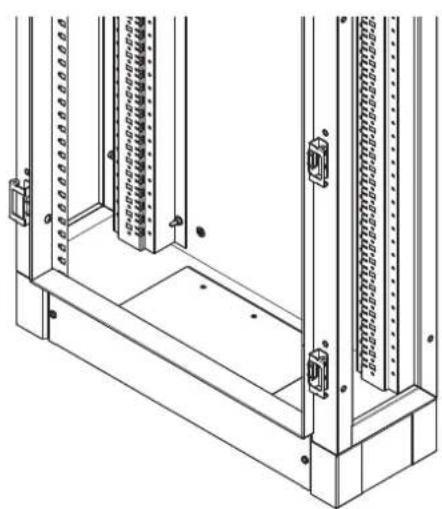

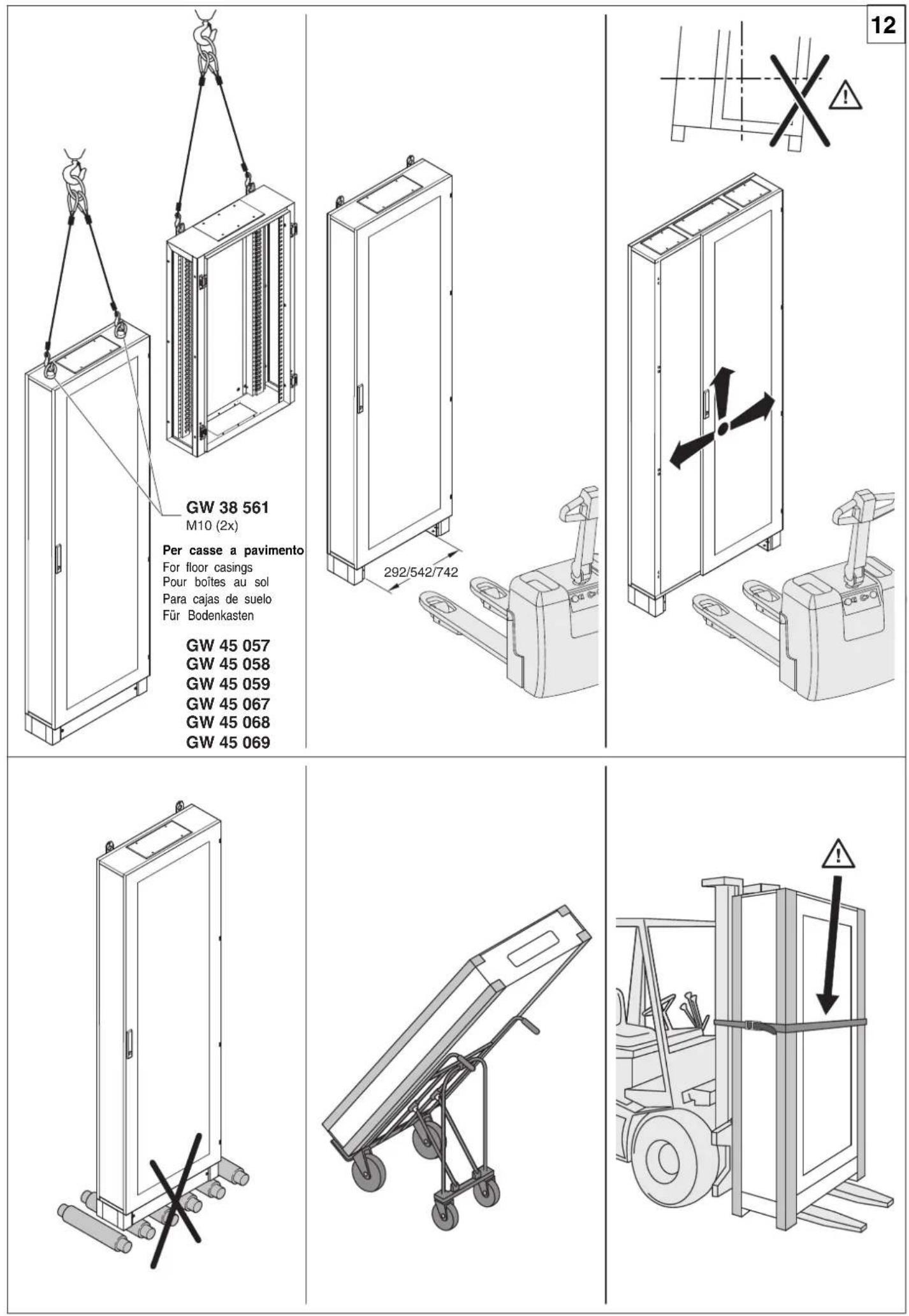

MONTAGGIOZOCCOLO - ASSEMBLY OF BLOCK MOUNT - MONTAGE DU SOCLE - MONTAJE ZÓCALO - MONTAGE DER SOCKET

5

Singolo -Single - Un seul socle - Individual - Einziger Sockel

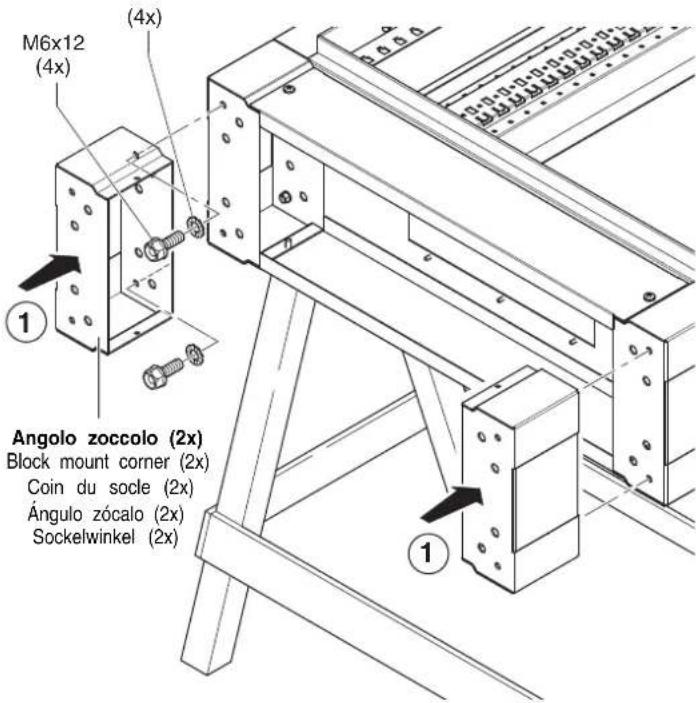

M6x12 (4x) (4x) Angolo zoccolo (2x) Block mount corner (2x) Coin du socle (2x) Ángulo zócalo (2x) Sockelwinkel (2x)

Aggiuntivo -Additional - Socle supplémentaire - Adicional - Zusätzlicher Sockel

M6x12 (4x) (4x) Angolo zoccolo (2x) Block mount corner (2x) Coin du socle (2x) Ángulo zócalo (2x) Sockelwinkel (2x)

(2x) M6x12 (4x) Contact (4x)

(2x) M6x12 (4x) Contact (4x)

Technical line drawing of a structural frame with vertical supports and mounting holes (no text or symbols)

Technical line drawing of a mechanical assembly with vertical supports and mounting brackets (no text or symbols)

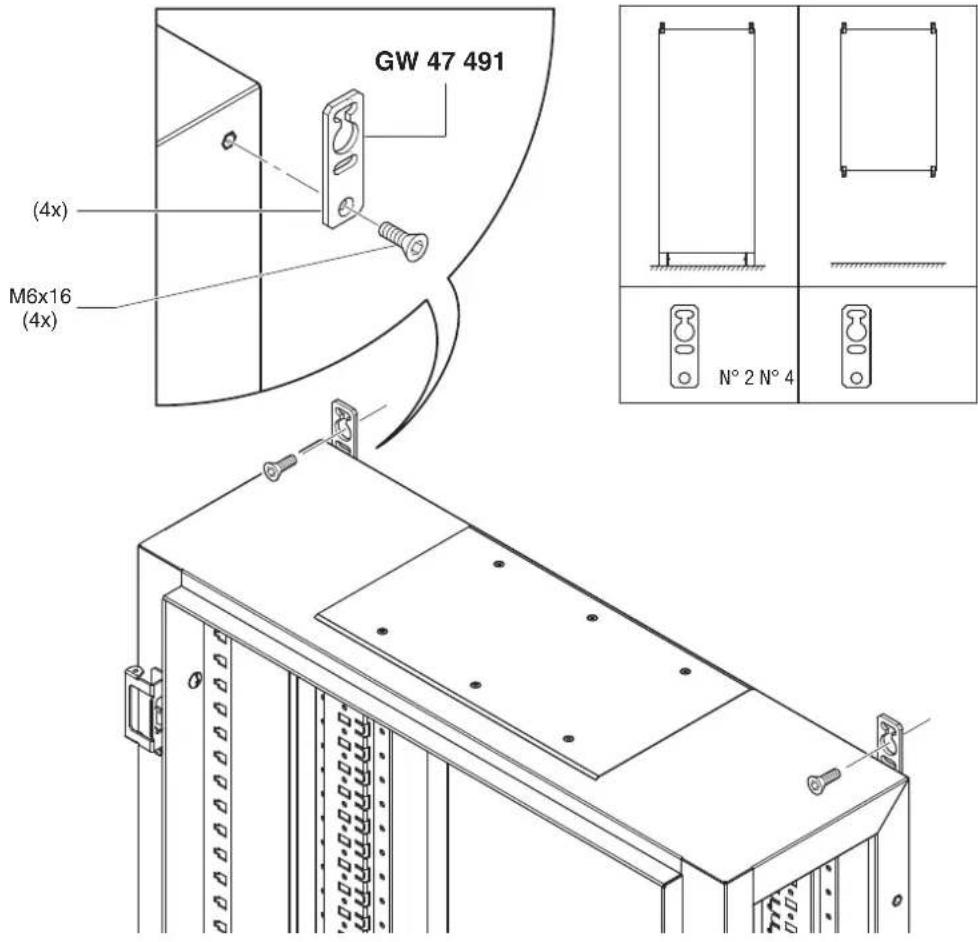

MONTAGGIOSTAFFEFISSAGGIOAPARETE - WALLBRACKETASSEMBLY - MONTAGE D'ETRIERS DE FIXATION AU MUR MONTAJEESTRIBOSFIJACIÓNENPARED - MONTAGE HALTER WANDBEFESTIGUNG

GW 47 491 (4x) M6x16 (4x) N° 2 N° 4

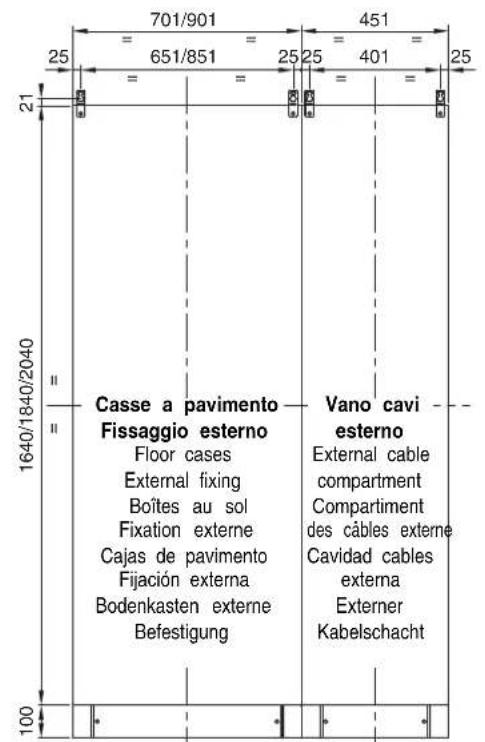

701/901 451 25 651/851 25 25 401 25 21 Casse a pavimento Fissaggio esterno Floor cases External fixing Boîtes au sol Fixation externe Cajas de pavimento Fijación externa Bodenkasten externe Befestigung Vano cavi esterno External cable compartment Compartiment des câbles externe Cavidad cables externa Externer Kabelschacht 1640/1840/2040 100

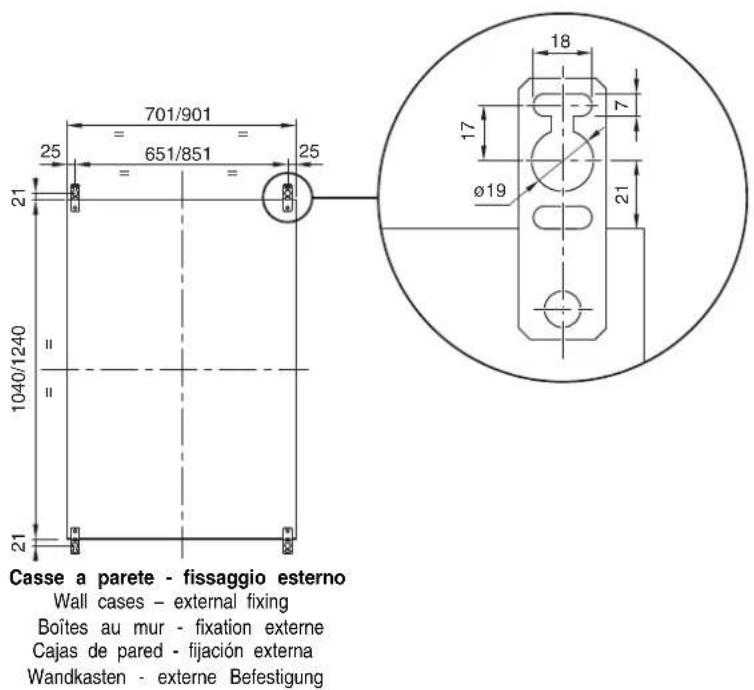

701/901 651/851 25 21 21 1040/1240 = = = 21 Casse a parete - fissaggio esterno Wall cases - external fixing Boîtes au mur - fixation externe Cajas de pared - fijación externa Wandkasten - externe Befestigung

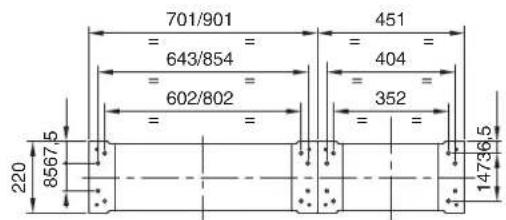

701/901 643/854 602/802 220 8567 5 451 404 352 14736.5

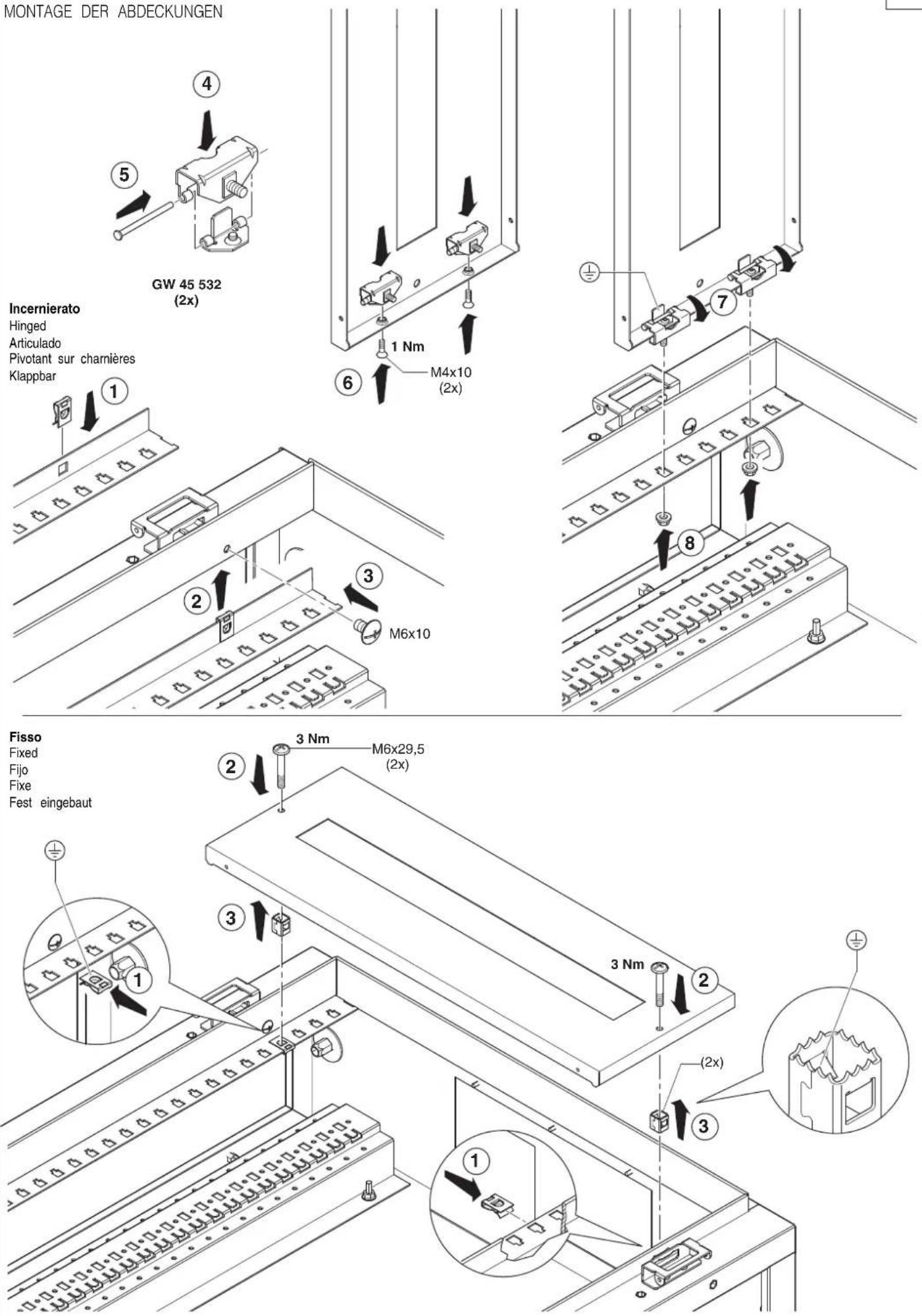

MONTAGGIO PANNELLI - ASSEMBLY OF PANELS - MONTAGE DES PANNEAUX - MONTAJE DE LOS PANELES -

MONTAGGIO VANO CAVI INTERNO - ASSEMBLY OF INTERNAL CABLE COMPARTMENT - MONTAGE DU COMPARTIMENT DES CÂBLES INTERNE - MONTAJE CAVIDAD CABLES INTERNA - MONTAGE DES INTERNEN KABELSCHACHTES

8

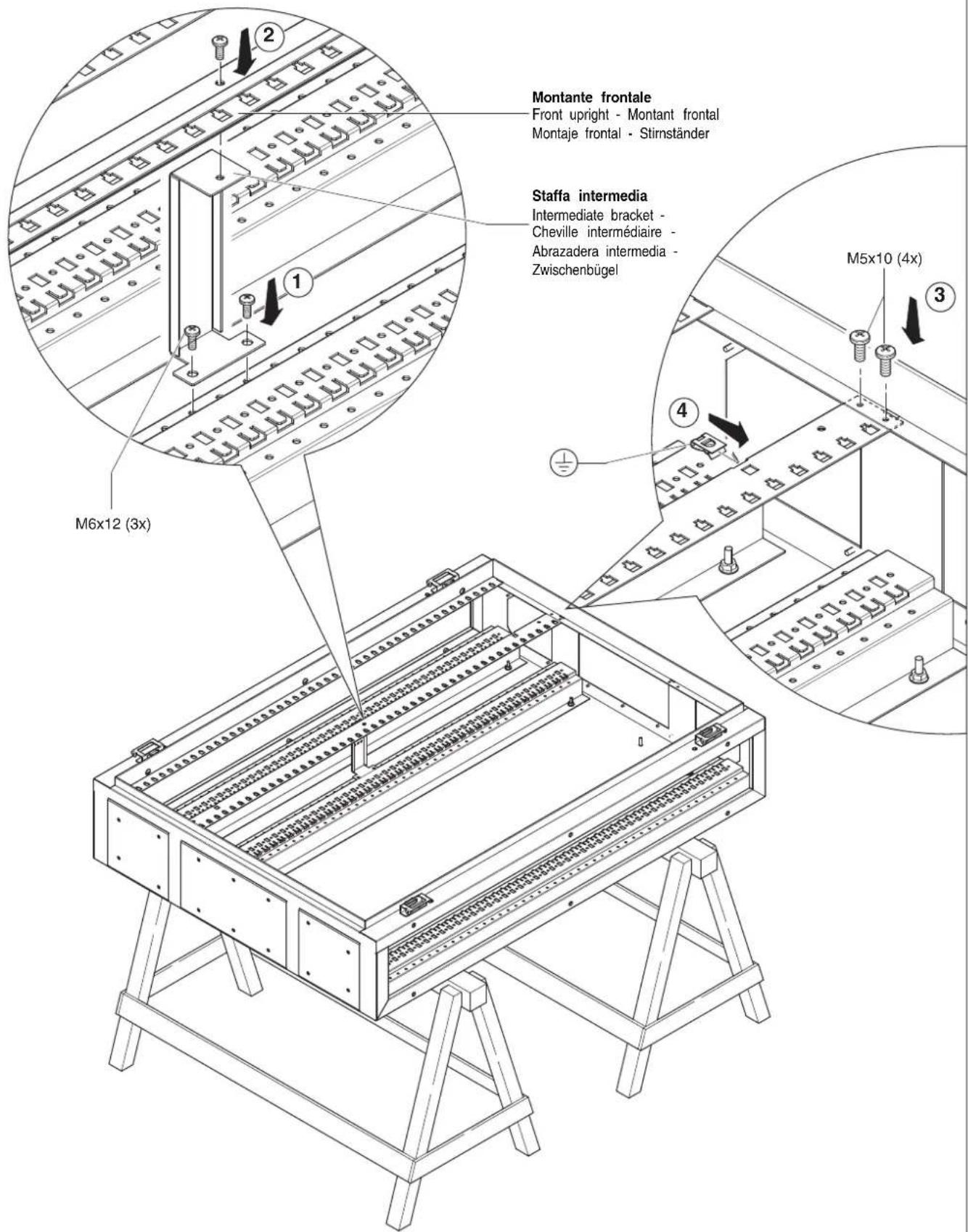

Montante frontale Front upright - Montant frontal Montaje frontal - Stirnständer Staffa intermedia Intermediate bracket - Cheville intermédiaire - Abrazadera intermedia - Zwischenbügel M6x12 (3x) M5x10 (4x)

MONTAGGIOVANOCAVIINTERNO
ASSEMBLYOFINTERNALCABLECOMPARTMENT MONTAGE DU COMPARTIMENT DES CÂBLES INTERNE MONTAJECAVIDADCABLESINTERNA MONTAGE DES INTERNEN KABELSCHACHTES

Technical diagram showing mechanical assembly with numbered components and directional arrows indicating motion or force

GW 45 532 (2x)

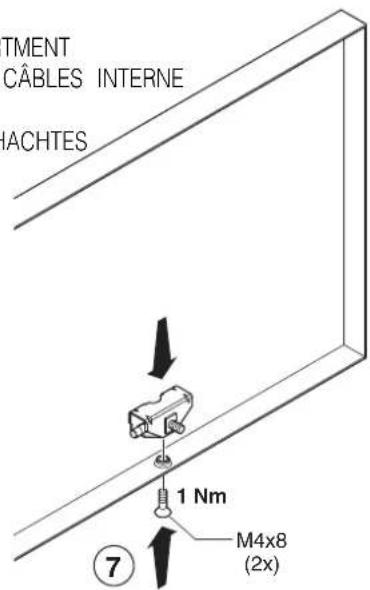

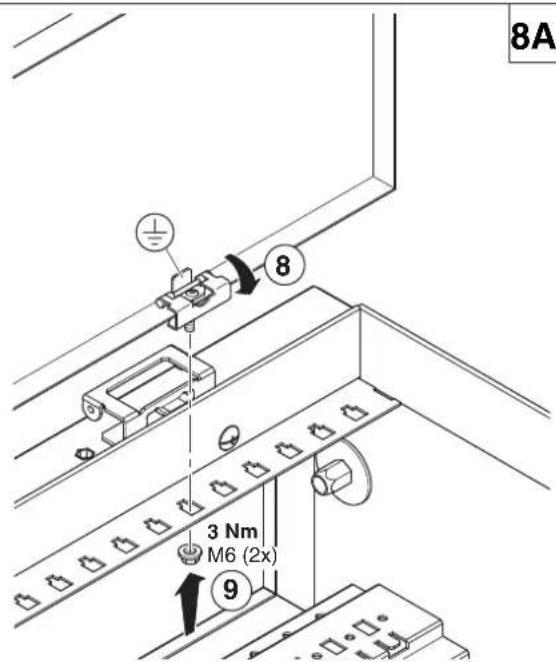

TMENT CÂBLES INTERNE IACHTES 1 Nm M4x8 (2x) ⑦

8A 3 Nm M6 (2x) 9

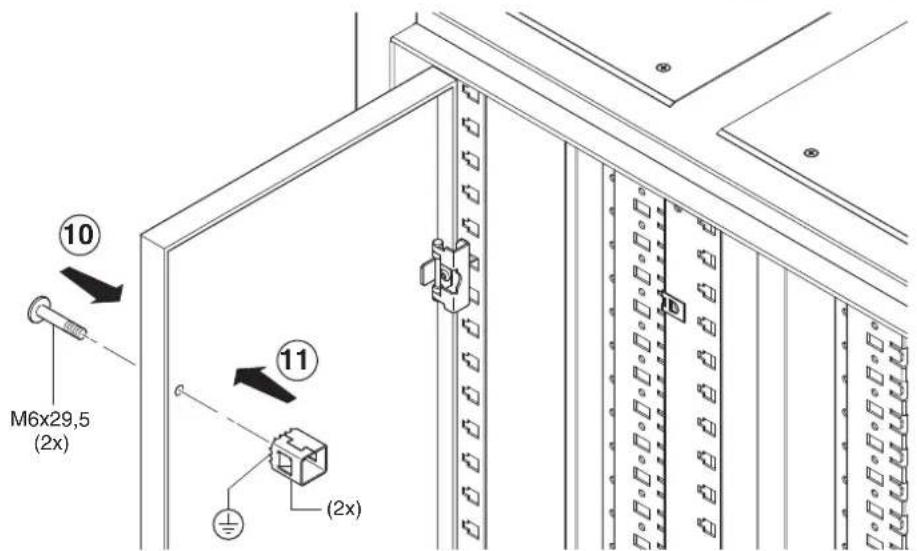

M6x29,5 (2x) 10 11 (2x)

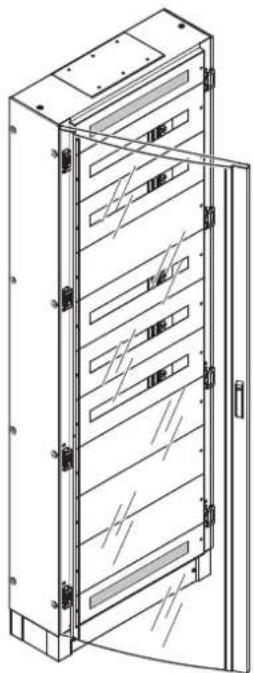

Technical line drawing of an open electrical enclosure with internal panel structure (no text or symbols)

Technical line drawing of an open electrical enclosure with internal partition and mounting tabs (no text or symbols)

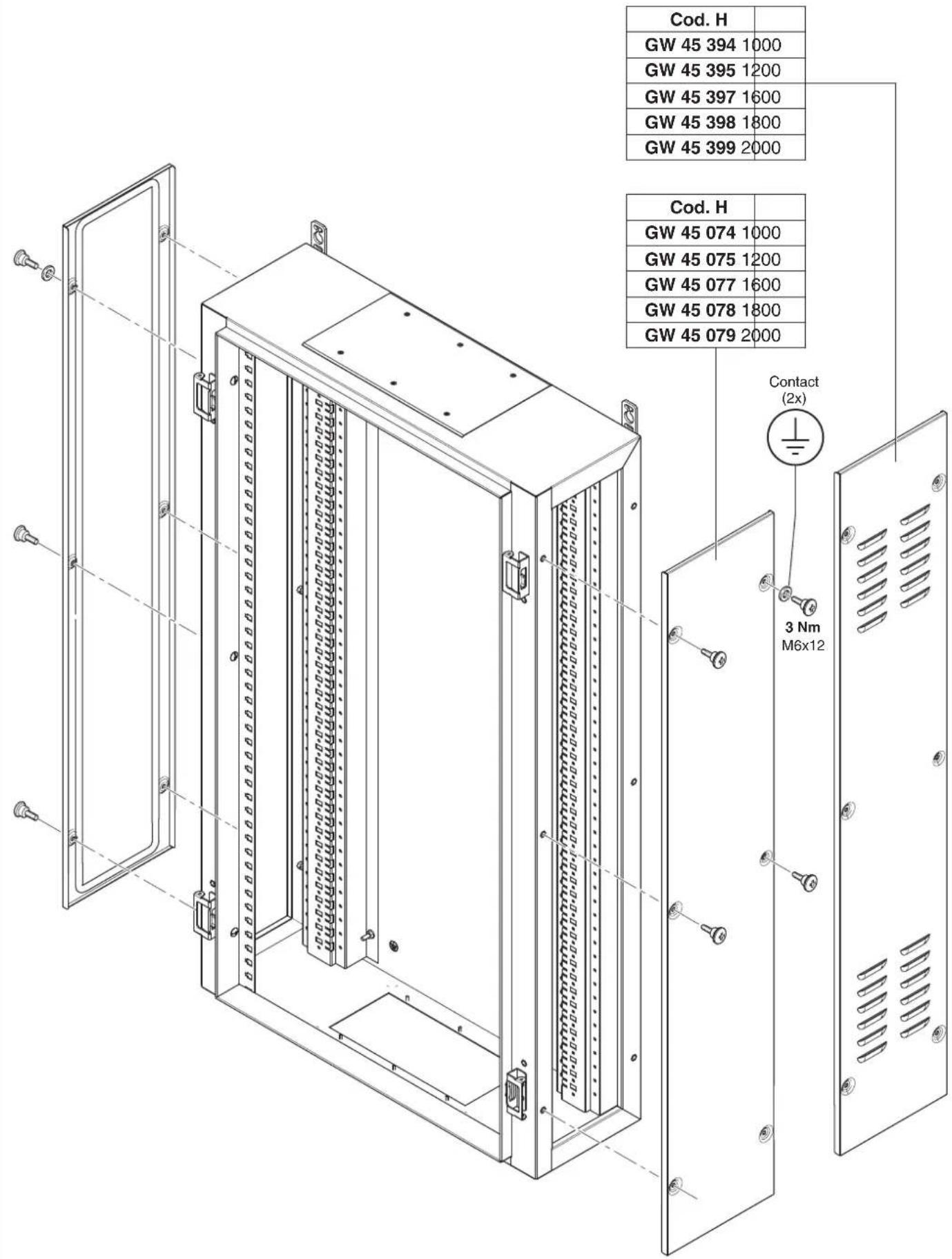

MONTAGGIO PANNELLI LATERALI - FITTING THE SIDE PANELS - MONTAGE DES PANNEAUX LATÉRAUX MONTAJEDELOSPANELESLATERALES-MONTAGE DER SEITLICHE PLATTEN

9

Cod. H GW 45 394 1000 GW 45 395 1200 GW 45 397 1600 GW 45 398 1800 GW 45 399 2000 Cod. H GW 45 074 1000 GW 45 075 1200 GW 45 077 1600 GW 45 078 1800 GW 45 079 2000 Contact (2x) 3 Nm M6x12

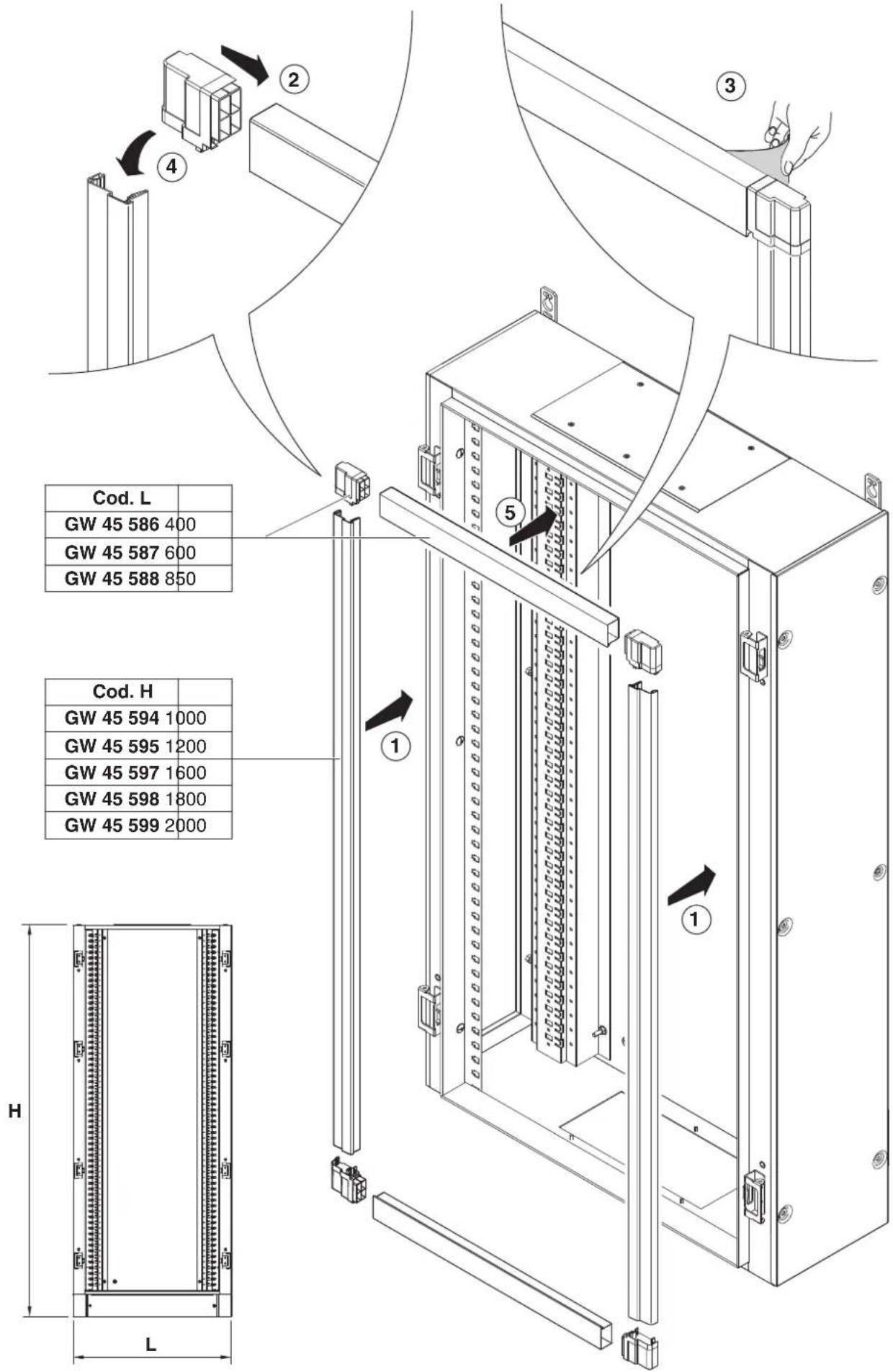

MONTAGGIO CORNICE DI FINITURA FRONTALE IP30 - FITTING THE IP30 FRONT FINISHING FRAME MONTAGE DE LA BAGUETTE DE FINITION DE FAÇADE IP 30 - MONTAJEDEMARCOSDEACABADOFRONTALIP30 MONTAGE DES VORDEREN EINBAURAHMENS IP30

Cod. L GW 45 586 400 GW 45 587 600 GW 45 588 850 Cod. H GW 45 594 1000 GW 45 595 1200 GW 45 597 1600 GW 45 598 1800 GW 45 599 2000 H L

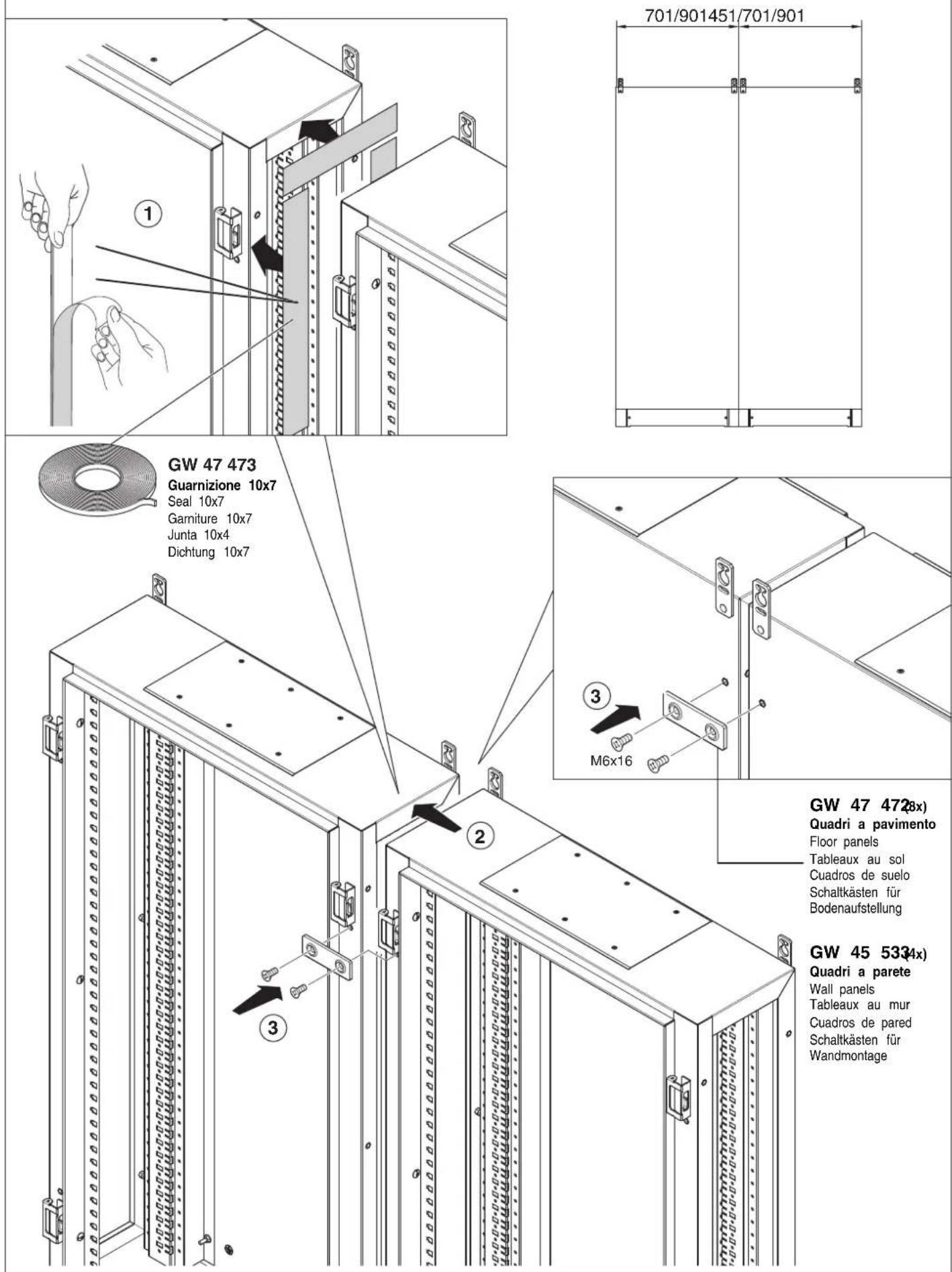

KIT AFFIANCAMENTO - SIDE-BY-SIDE MOUNTING KIT - KIT D'ACCOLAGE - KIT APROXIMACIÓN - VERBINDUNGSSET

701/901451/701/901 GW 47 473 Guarnizione 10x7 Seal 10x7 Garniture 10x7 Junta 10x4 Dichtung 10x7 GW 47 4728x) Quadri a pavimento Floor panels Tableaux au sol Cuadros de suelo Schaltkästen für Bodenaufstellung GW 45 5334x) Quadri a parete Wall panels Tableaux au mur Cuadros de pared Schaltkästen für Wandmontage
