GW45007 - Tableau électrique Gewiss - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tableau électrique modulaire
Marque	Gewiss
Modèle	GW45007
Dimensions (L x H x P)	150 mm x 200 mm x 70 mm
Poids	0,5 kg
Alimentation	230 V AC, 50 Hz
Nombre de modules	4 modules (18 mm chacun)
Matériau du boîtier	Polycarbonate auto-extinguible
Indice de protection	IP30
Température de fonctionnement	-5 °C à +40 °C
Fonctions principales	Montage sur rail DIN, protection des circuits électriques, répartition de l'énergie
Accessoires fournis	Plaques de fond, panneaux, chevilles de soulèvement, compartiment de câbles
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Double isolation, bornes de connexion protégées, clip de verrouillage
Pièces détachées et réparabilité	Panneaux avant, plaques de fond, rails DIN disponibles séparément
Normes	Conforme à la norme NF C 61-501
Garantie	2 ans
Informations générales	Tableau électrique de la marque Gewiss, modèle GW45007. Utilisation domestique et tertiaire.

FOIRE AUX QUESTIONS - GW45007 Gewiss

Quel type de disjoncteurs peut-on monter sur ce tableau ?

Ce tableau accepte les disjoncteurs modulaires standard de 18 mm de large, compatibles avec le rail DIN. Pour les ampérages, veuillez consulter la notice.

Comment installer le tableau électrique ?

Fixez d'abord le rail DIN, puis les plaques de fond. Montez la base et la tête selon les instructions. Utilisez les chevilles de soulèvement pour la fixation murale.

Quelles sont les dimensions exactes du GW45007 ?

Les dimensions sont de 150 mm de largeur, 200 mm de hauteur et 70 mm de profondeur, ce qui permet d'accueillir jusqu'à 4 modules.

Peut-on utiliser ce tableau à l'extérieur ?

Non, l'indice de protection IP30 le destine à un usage intérieur uniquement, à l'abri des intempéries.

Comment nettoyer le tableau électrique ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits chimiques ou d'eau, car cela pourrait endommager les composants.

Ce tableau est-il compatible avec des interrupteurs différentiels ?

Oui, il accepte les interrupteurs différentiels modulaires standard, à condition qu'ils ne dépassent pas la largeur de 18 mm par module.

Comment fixer le tableau au mur ?

Utilisez les chevilles de soulèvement fournies. Percez des trous aux emplacements indiqués, insérez les chevilles et vissez le tableau.

Quelle est la capacité maximale de câbles ?

Le compartiment de câbles interne permet de loger des câbles de section jusqu'à 16 mm². Pour des sections plus importantes, utilisez des peignes de connexion.

Où trouver des pièces détachées pour ce modèle ?

Les pièces détachées comme les panneaux avant ou les plaques de fond sont disponibles chez les revendeurs Gewiss ou sur le site officiel.

Le tableau est-il livré avec des disjoncteurs ?

Non, le tableau est livré vide. Vous devez installer vos propres disjoncteurs et autres protections modulaires en fonction de votre installation.

MODE D'EMPLOI GW45007 Gewiss

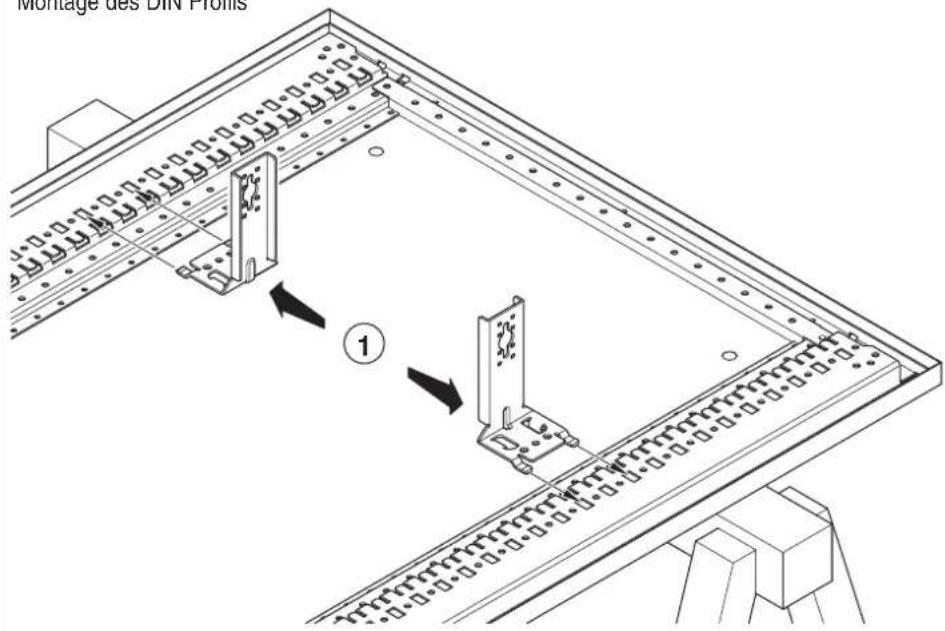

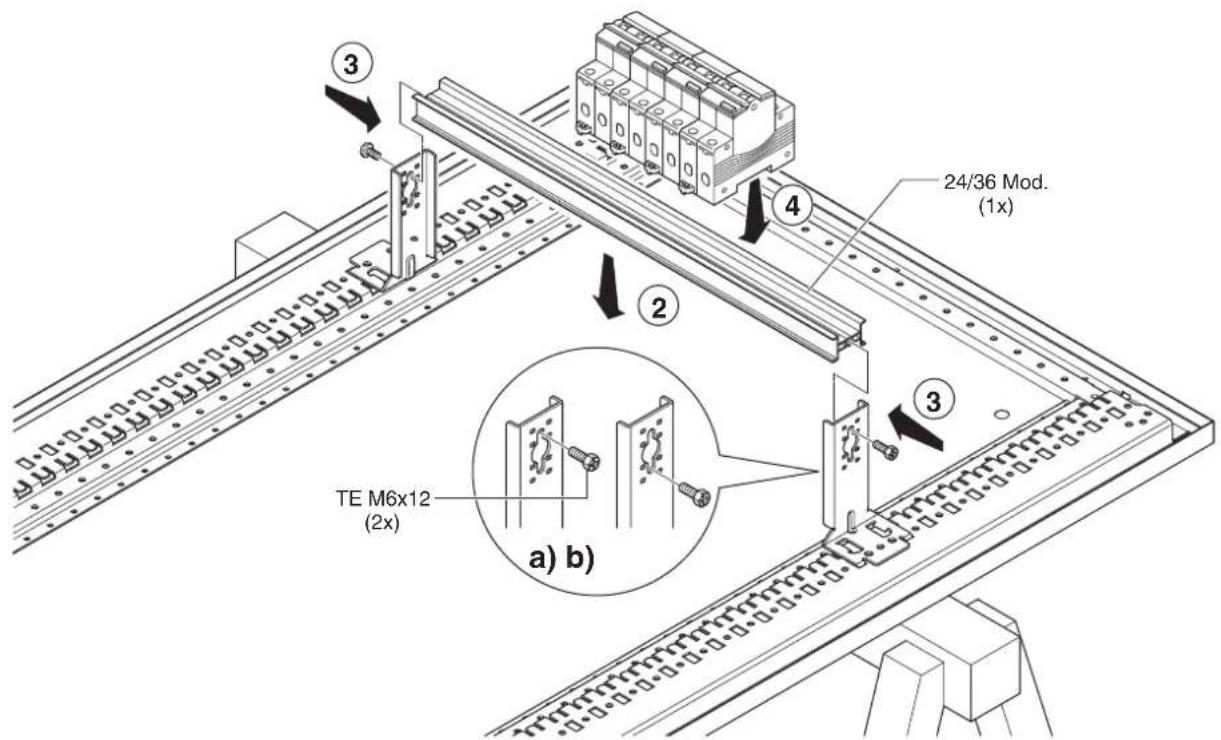

Montage des DIN Profils

Prima fila

First row

Premiere

rangee

Primera tila

Erste Reine

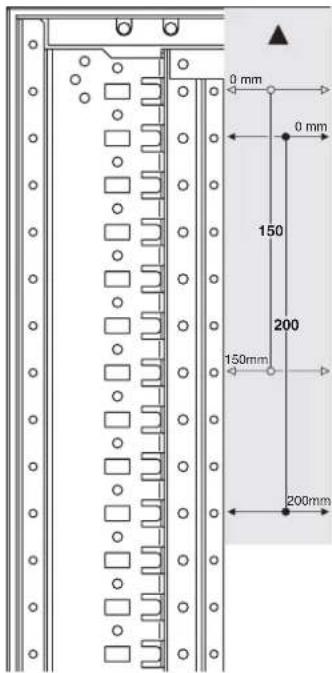

150 mm

Prima fila

First row

Premiere

rangee

Primera fila

Erste Reihe

200 mm

Montage des plaques de fond

Montage de la base et de la tete

Clip à pression pour la version IP30 sans porte

Montage des chevilles de soulevement et fixation

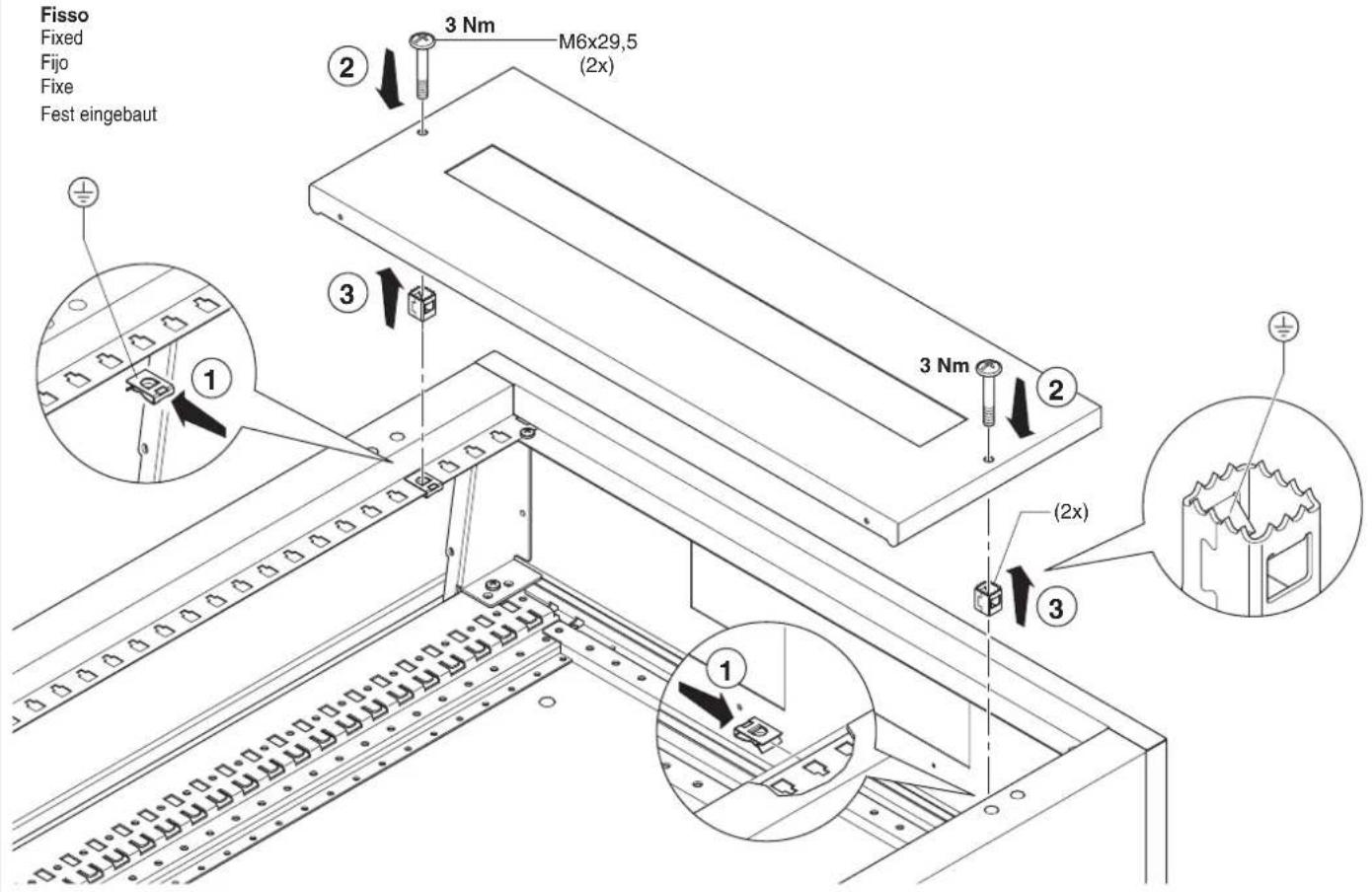

Montage des panneaux

Pivotant sur charnières

Klappbar

Fixed

Fijo

Fixe

Fest eingebaut

Fisso

Montage du compartment des cables interne
