GW45005 - Tableau électrique Gewiss - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tableau électrique modulaire
Marque	Gewiss
Modèle	GW45005
Nombre de rangées	2 rangées (12 modules chacune)
Dimensions (HxLxP)	Environ 300 x 400 x 120 mm
Poids	Environ 2 kg
Alimentation	Monophasé 230 V AC / Triphasé 400 V AC (selon configuration)
Courant nominal max	100 A
Indice de protection	IP30 (version standard avec porte optionnelle)
Matériau	Plastique auto-extinguible
Normes	NF C 15-100 / EN 61439
Fonctions principales	Distribution électrique, protection des circuits (disjoncteurs, fusibles)
Type de montage	Encastré ou saillie (accessoires fournis)
Compatibilité	Modules DIN de 17,5 mm de large
Porte	Optionnelle (IP40 avec porte transparente)
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Verrouillage possible, bornes protégées contre les contacts directs
Pièces détachées et réparabilité	Disponibles (rails DIN, plaques de fond, porte)
Température de fonctionnement	-5 °C à +40 °C

FOIRE AUX QUESTIONS - GW45005 Gewiss

Le tableau Gewiss GW45005 est-il compatible avec les disjoncteurs standard ?

Oui, ce tableau accepte les modules DIN de 17,5 mm de large, compatibles avec la plupart des disjoncteurs, interrupteurs différentiels et contacteurs du marché.

Quelle est la profondeur minimale nécessaire pour l'encastrer ?

La profondeur du tableau est d'environ 120 mm. Pour un encastrement, prévoyez une cloison d'au moins 130 mm de profondeur.

Puis-je installer ce tableau en extérieur ?

Non, ce modèle est conçu pour un usage intérieur (IP30). Pour l'extérieur, utilisez un coffret étanche adapté.

Le tableau est-il livré avec des rails DIN et des borniers ?

Le tableau inclut généralement deux rails DIN et des borniers de peigne. Vérifiez le contenu de l'emballage.

Quelle est la capacité maximale en nombre de modules ?

Le GW45005 peut accueillir jusqu'à 24 modules (2 rangées de 12). Utilisez des peignes de distribution pour optimiser l'espace.

Faut-il un outillage spécial pour le montage ?

Le montage se fait avec des outils courants : tournevis, pince à dénuder. Les rails DIN se fixent sans outil spécifique.

Le tableau est-il fourni avec une porte verrouillable ?

Le modèle standard est livré sans porte. Une porte optionnelle peut être achetée séparément pour un indice de protection IP40.

Quelle est la garantie du Gewiss GW45005 ?

Gewiss offre une garantie de 2 ans sur ce tableau électrique. Conservez la facture d'achat.

Comment nettoyer le tableau sans l'endommager ?

Utilisez un chiffon doux et sec. Évitez les produits chimiques et l'eau qui pourraient pénétrer dans les composants électriques.

Puis-je ajouter une rangée supplémentaire si nécessaire ?

Non, ce modèle est fixe. Si vous avez besoin de plus de modules, optez pour un tableau plus grand ou ajoutez un second tableau.

MODE D'EMPLOI GW45005 Gewiss

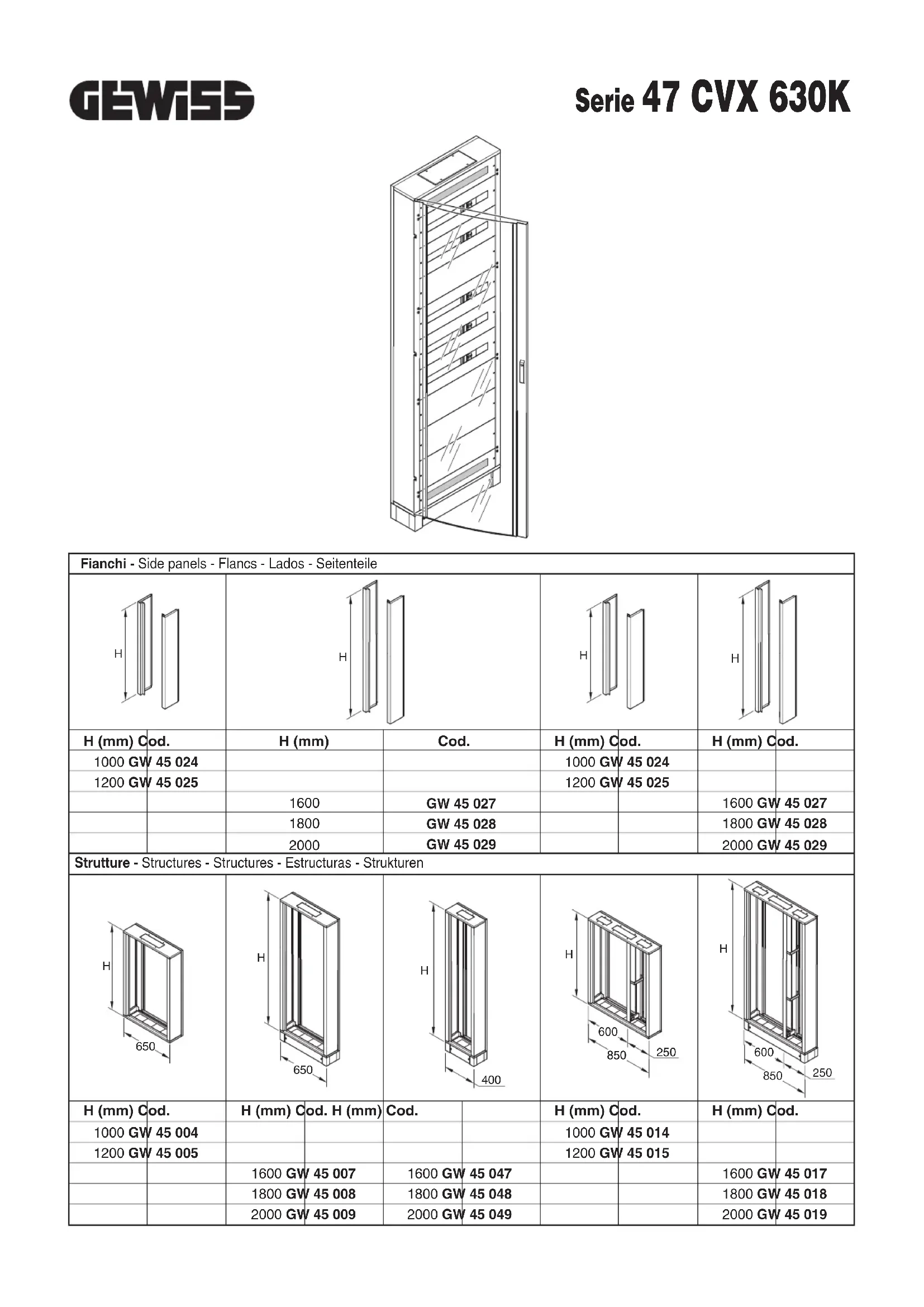

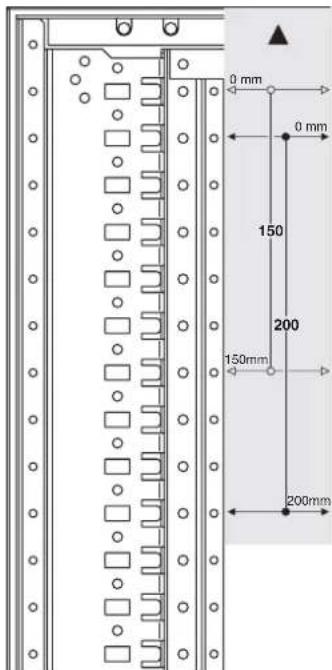

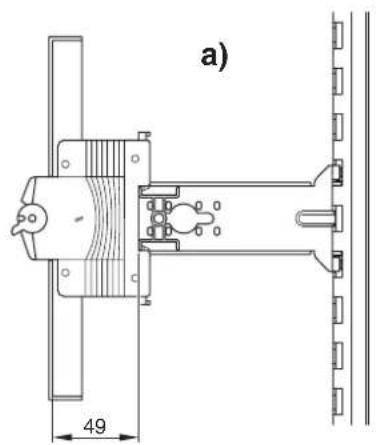

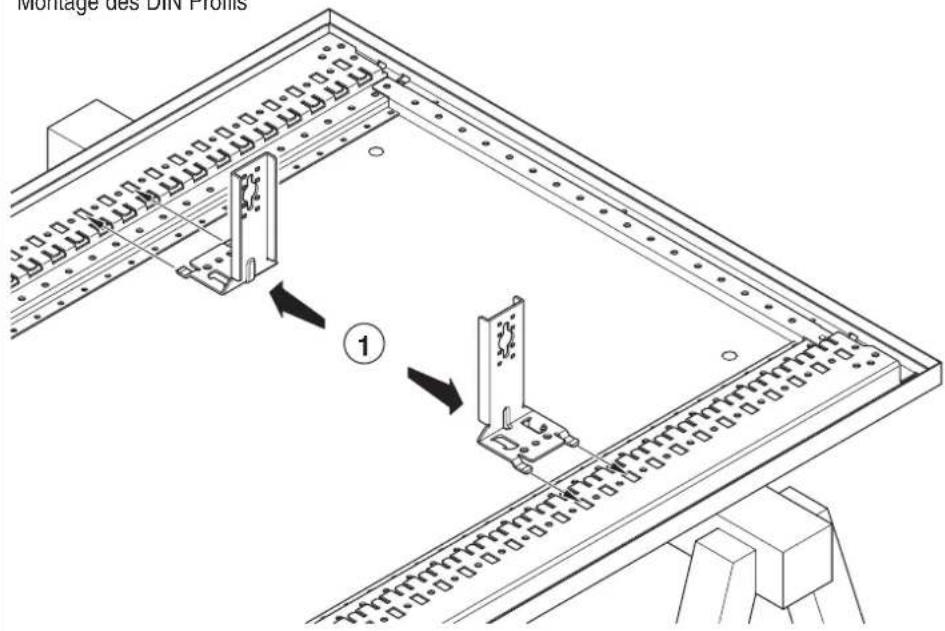

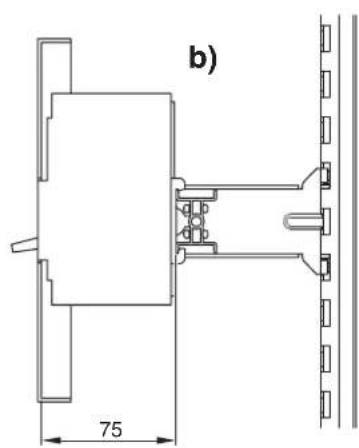

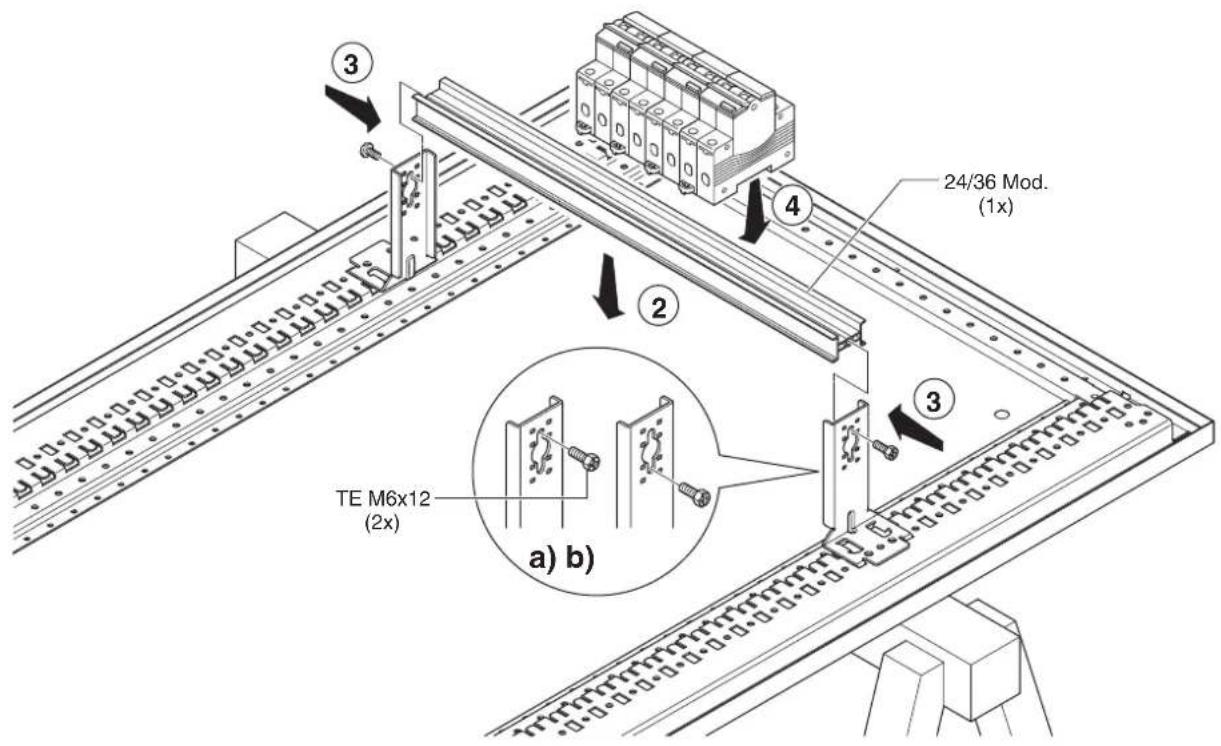

Montage des DIN Profils

Prima fila

First row

Premiere

rangee

Primera tila

Erste Reine

150 mm

Prima fila

First row

Première

rangee

Primera fila

Erste Reihe

200 mm

Montage des plaques de fond

Montage de la base et de la tete

Clip à pression pour la version IP30 sans porte

Montage des panneaux

Pivotant sur charnières

Klappbar

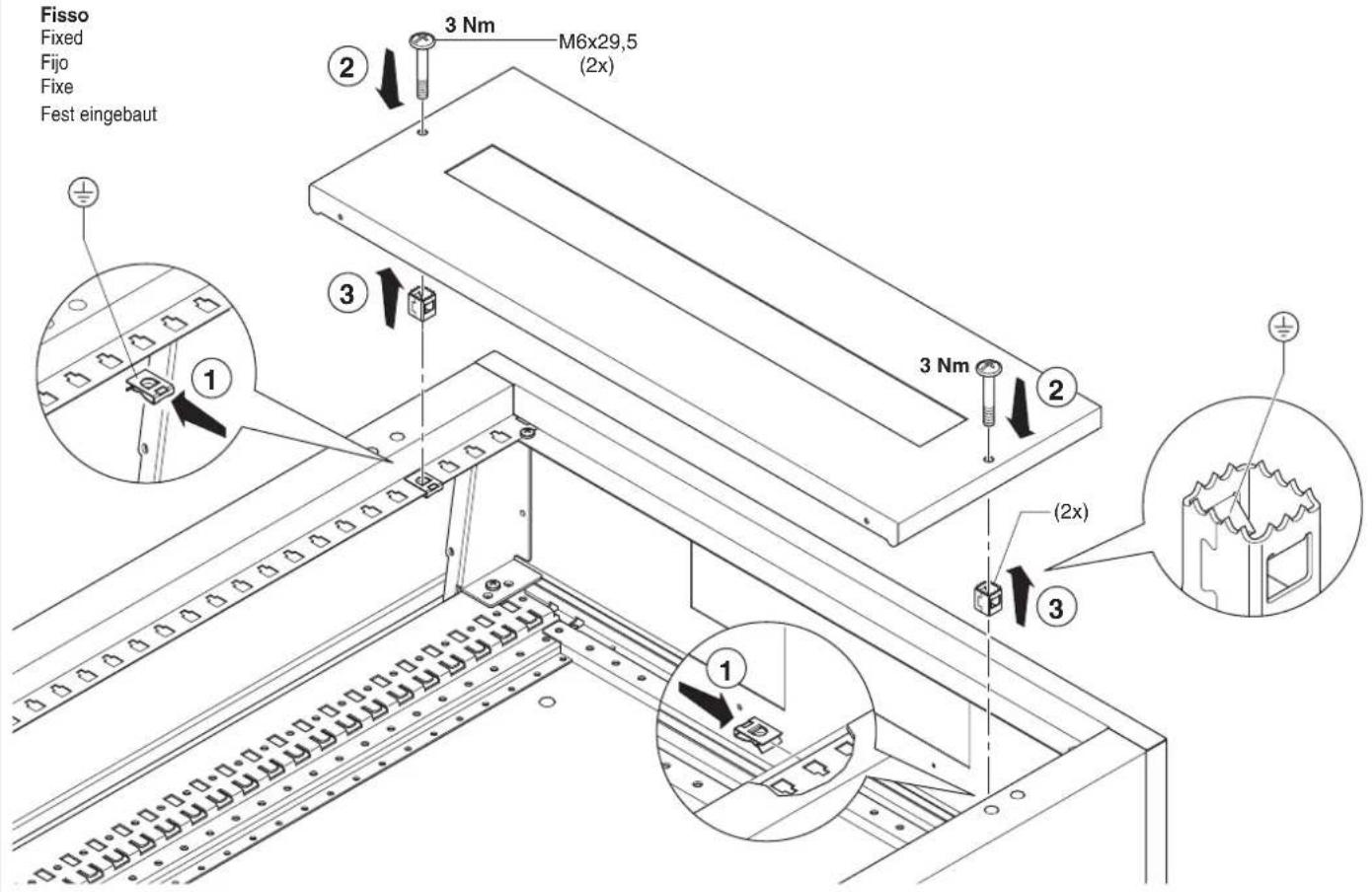

Fisso

Fixed

Fijo

Fixe

Fest eingebaut

Montage du compartment des cables interne
