GW45004 - Tableau électrique Gewiss - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tableau électrique
Marque	Gewiss
Modèle	GW45004
Dimensions (H x L x P)	400 x 300 x 120 mm
Poids	2,5 kg
Matériau	Plastique ABS / Polycarbonate
Indice de protection	IP30 (sans porte)
Configuration	Modulaire avec profilés DIN
Nombre de modules	12 modules
Tension nominale	230/400 V AC
Courant nominal	63 A
Fréquence	50/60 Hz
Température de fonctionnement	-5°C à +40°C
Type de montage	Mural
Porte	Optionnelle (IP30 sans porte)
Accessoires fournis	Profilés DIN, plaques de fond, base et tête, compartiment câbles
Fonctions principales	Distribution électrique, protection des circuits
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de produits abrasifs
Sécurité	Installation par un électricien qualifié ; respecter les normes en vigueur
Pièces détachées et réparabilité	Disponibles auprès du fabricant ; réparation par professionnel
Informations générales	Notice téléchargeable gratuitement au format PDF

FOIRE AUX QUESTIONS - GW45004 Gewiss

Comment installer le tableau électrique Gewiss GW45004 ?

L'installation doit être réalisée par un électricien qualifié conformément aux normes en vigueur. Fixez le tableau au mur à l'aide des vis appropriées, montez les profilés DIN, puis installez les modules (disjoncteurs, fusibles, etc.).

Quelle est la capacité du tableau en nombre de modules ?

Le tableau Gewiss GW45004 peut accueillir jusqu'à 12 modules standard de 18 mm de large chacun.

Le tableau est-il livré avec des porte-fusibles ou disjoncteurs ?

Non, le tableau est vendu sans modules. Seuls le coffret, les profilés DIN et les accessoires de montage sont fournis. Les disjoncteurs et autres appareillages s'achètent séparément.

Comment fixer le tableau au mur ?

Utilisez les trous de fixation prévus à l'arrière du coffret. Percez le mur, insérez des chevilles adaptées au matériau, puis vissez solidement le tableau.

Peut-on utiliser ce tableau pour une installation triphasée ?

Oui, le tableau est compatible avec le triphasé (400 V). Il suffit d'y installer des disjoncteurs et autres modules adaptés au triphasé.

Quel est l'indice de protection du tableau sans porte ?

Sans porte, l'indice de protection est IP30, ce qui protège contre les corps solides de plus de 2,5 mm mais pas contre les liquides.

Comment monter les profilés DIN ?

Les profilés DIN se clipsent dans les encoches prévues à l'intérieur du tableau. Suivez les repères de montage dans la notice.

Le tableau est-il compatible avec des appareillages modulaires standard ?

Oui, il accepte tous les appareillages modulaires de largeur 18 mm conformes aux normes DIN, quelle que soit la marque.

Comment nettoyer le tableau électrique ?

Débranchez l'alimentation avant tout nettoyage. Utilisez un chiffon doux et sec. N'utilisez jamais d'eau, de solvants ou de produits abrasifs.

Où trouver la notice d'utilisation complète ?

La notice est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com ou sur le site officiel de Gewiss.

MODE D'EMPLOI GW45004 Gewiss

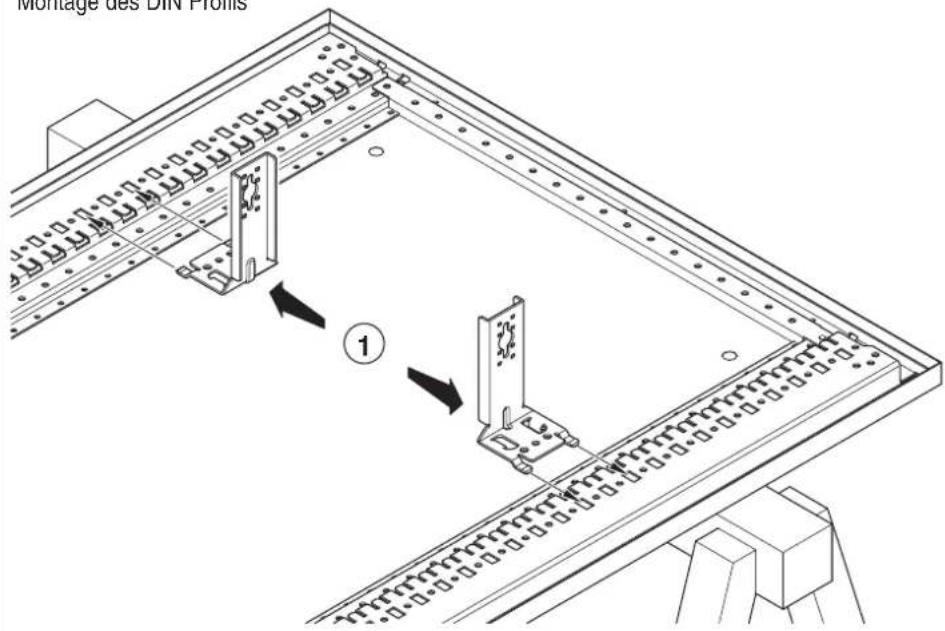

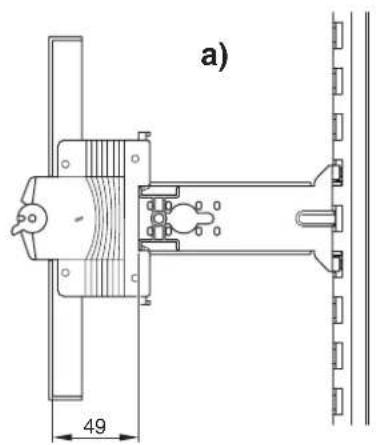

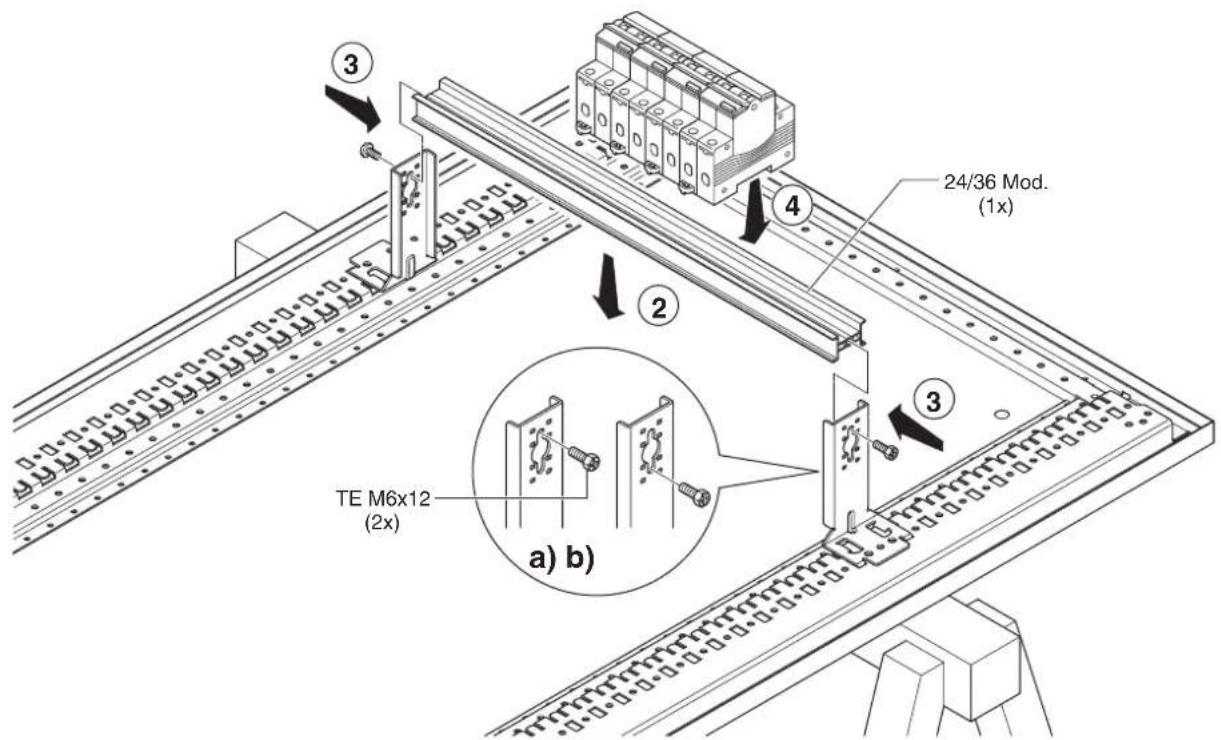

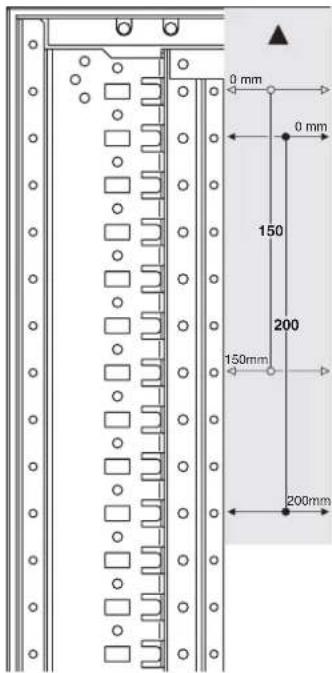

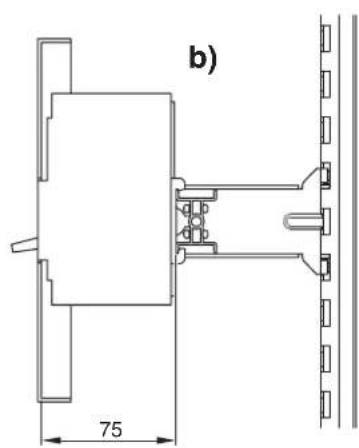

Montage des DIN Profils

Prima fila

First row

Premiere

rangee

Primer la Face Dirigée

Existe R150 mm

Prima fila

First row

Premiere

rangee

Primera fila

Erste Reihe

200 mm

Montage des plaques de fond

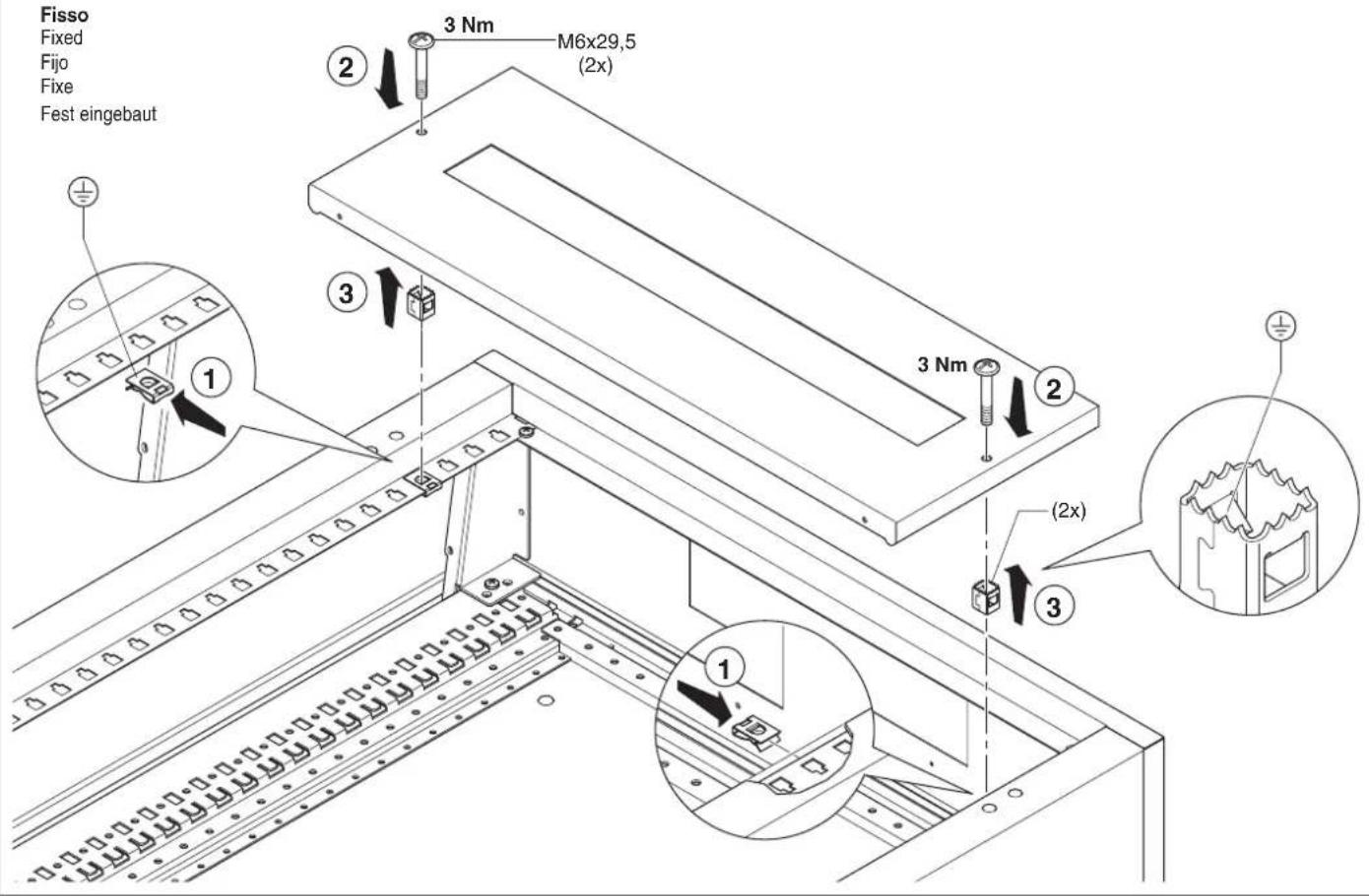

Montage de la base et de la tête

Clip à pression pour la version IP30 sans porte

Montage des panneaux

Pivotant sur charnières

Klappbar

Fixed

Fijo

Fixe

Fest eingebaut

Montage du compartiment des câbles interne
