GW12597 - Télécommande infrarouge Gewiss - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télécommande infrarouge (récepteur IR à 1 canal)
Alimentation	230V~ 50Hz
Sélecteur de canal	18 positions
Contact de sortie	5(2)A - 250V~, sans potentiel
Fusible de protection	6,3 x 32 mm - 6,3A - 500 V (rapide, P.I. 1500A)
Température de fonctionnement	-5°C à +40°C
Humidité relative	0 à 95%
Poussoir de commande directe	Oui, pour contrôle direct de la charge
Normes de sécurité	HD 384 / IEC364 (installation domestique)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Marque	Gewiss
Modèle	GW12597
Installation	Ne pas installer plusieurs produits côte à côte dans le même boîtier. Insérer un module cache-trou entre deux appareils électroniques pour éviter les surchauffes.
Notice disponible	Français, anglais, espagnol, allemand (selon modèle)

FOIRE AUX QUESTIONS - GW12597 Gewiss

Comment installer le récepteur IR GW12597 ?

Installez le récepteur dans un boîtier adapté, en respectant les normes HD 384 / IEC364. Ne placez pas plusieurs récepteurs côte à côte sans module cache-trou. Branchez l'alimentation 230V~ 50Hz sur les bornes L et N, et connectez la charge sur le contact de sortie (bornes 1 et 2).

Comment utiliser le sélecteur de canal ?

Le sélecteur de canal permet de choisir parmi 18 positions (CH.10 à CH.17, etc.). Utilisez un tournevis pour tourner le sélecteur sur la position souhaitée, correspondant à un canal infrarouge spécifique.

Quel fusible utiliser pour le GW12597 ?

Utilisez un fusible rapide de type 6,3 x 32 mm, 6,3A, 500V, avec un pouvoir de coupure de 1500A. Remplacez-le uniquement par un modèle identique.

Le récepteur peut-il commander une charge directement ?

Oui, le GW12597 dispose d'un poussoir de commande directe qui permet d'activer la charge manuellement, sans télécommande.

Quelle est la portée de la télécommande ?

La portée typique d'un signal infrarouge est d'environ 10 à 15 mètres en ligne de vue, mais peut varier selon l'environnement et les obstacles.

Comment nettoyer le récepteur ?

Débranchez l'alimentation avant le nettoyage. Utilisez un chiffon sec et doux pour enlever la poussière. N'utilisez pas d'eau, de solvants ou de produits abrasifs.

Le GW12597 est-il compatible avec d'autres télécommandes ?

Le récepteur est conçu pour fonctionner avec les télécommandes infrarouges Gewiss de la gamme Chorus. La compatibilité avec d'autres marques n'est pas garantie.

Que faire si le récepteur ne répond pas ?

Vérifiez l'alimentation 230V, le fusible, et le canal sélectionné. Assurez-vous que la télécommande a des piles fonctionnelles et pointez-la directement vers le récepteur. Réinitialisez en coupant puis rétablissant l'alimentation.

Puis-je installer plusieurs récepteurs dans la même pièce ?

Oui, en utilisant des canaux différents sur chaque récepteur (sélecteur 18 positions). Évitez les interférences en éloignant les récepteurs ou en orientant les fenêtres IR différemment.

Quelles sont les conditions de température et d'humidité autorisées ?

Le GW12597 fonctionne entre -5°C et +40°C avec une humidité relative de 0 à 95% (sans condensation). Ne pas utiliser en extérieur ou en milieu humide sans protection.

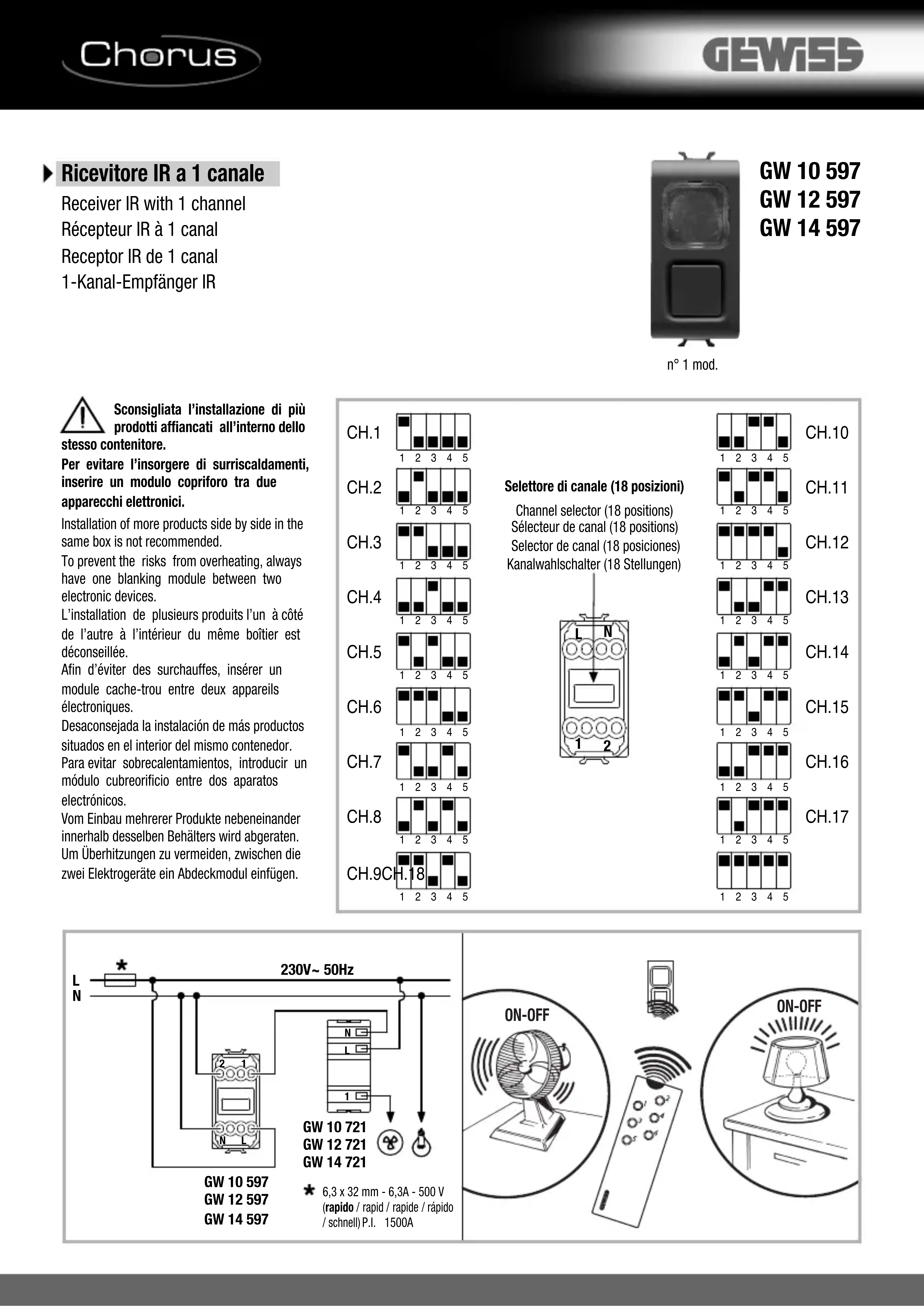

MODE D'EMPLOI GW12597 Gewiss

Récepteur IR à 1 canal

Receptor IR de 1 canal

L'installation de plusieurs produits l'un à côté de l'autre à l'intérieur du même boîtier est déconseillée.

Afin d'éviter des surchauffes, insérer un module cache-trou entre deux appareils électroniques.

Channel selector (18 positions) Sélecteur de canal (18 positions) Selector de canal (18 posiciones) Kanalwahlschalter (18 Stellungen)

L N 1 2

CH.10

CH.11

CH.12

CH.13

CH.14

CH.15

CH.16

CH.17

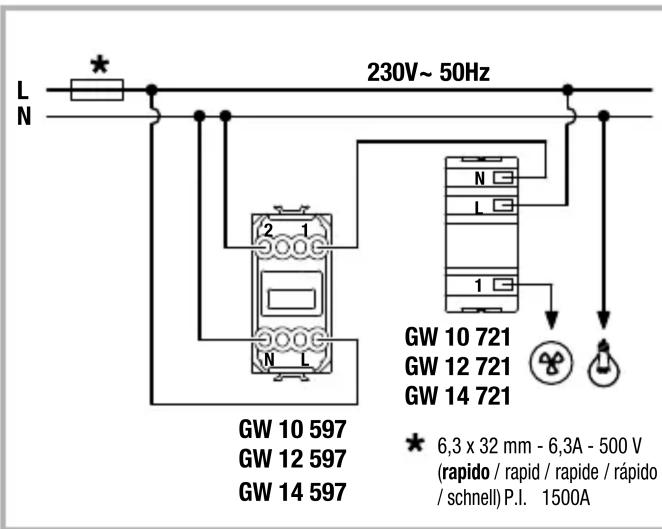

230V~ 50Hz L N GW 10 597 GW 12 597 GW 14 597 GW 10 721 GW 12 721 GW 14 721 * 6,3 x 32 mm - 6,3A - 500 V (rapido / rapid / rapide / rápido / schnell) P.I. 1500A

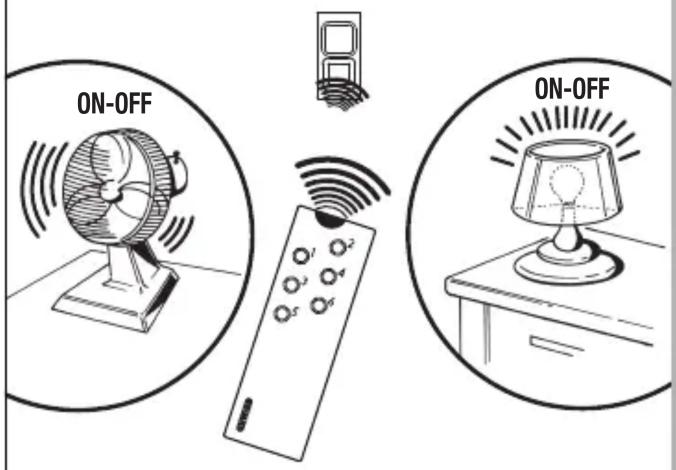

ON-OFF ON-OFF

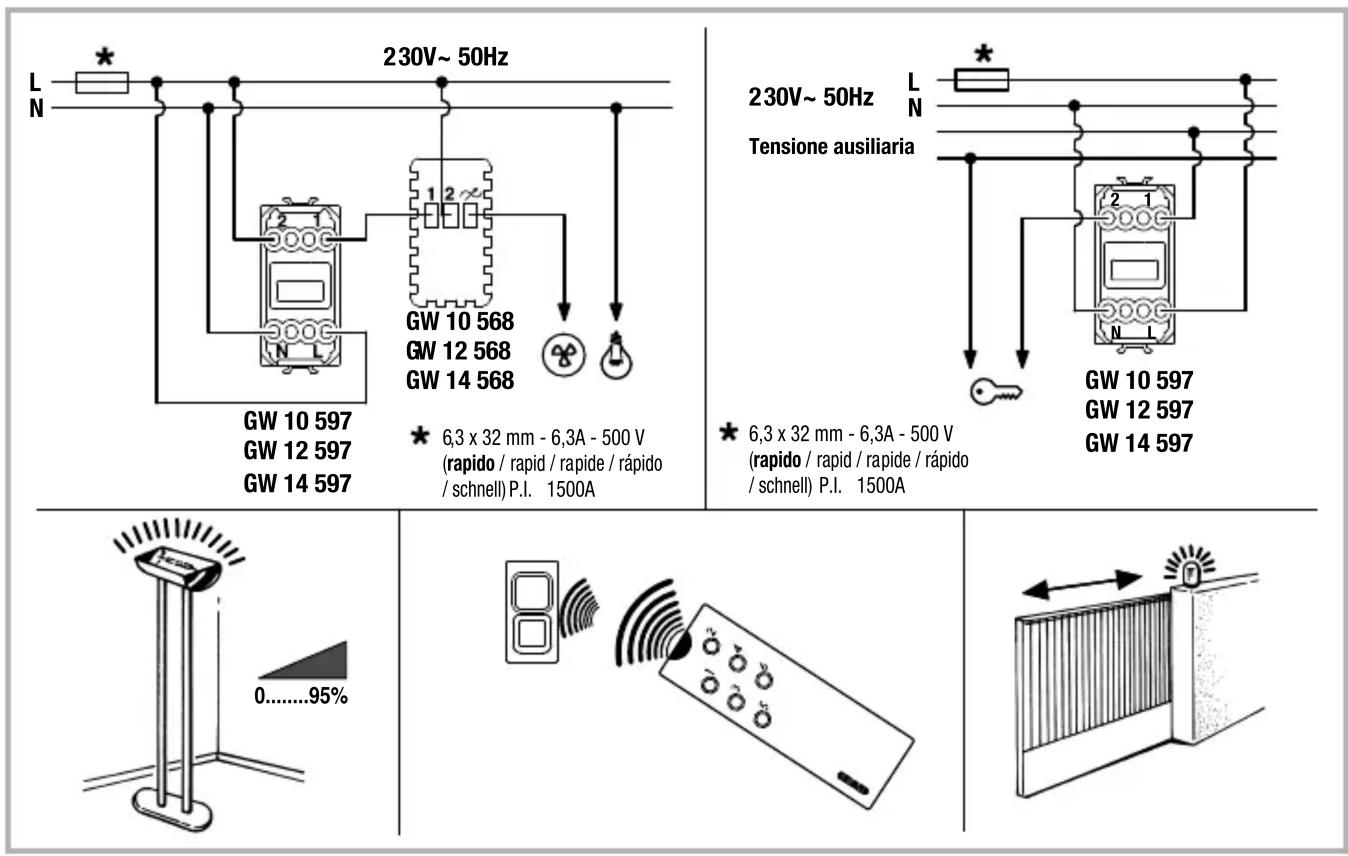

230V~ 50Hz L N GW 10 597 GW 12 597 GW 14 597 6,3 x 32 mm - 6,3A - 500 V (rapido / rapid / rapide / rápido /schnell) P.I. 1500A 230V~ 50Hz Tensione ausiliaria L N GW 10 597 GW 12 597 GW 14 597 6,3 x 32 mm - 6,3A - 500 V (rapido / rapid / rapide / rápido /schnell) P.I. 1500A 0......95% ←→

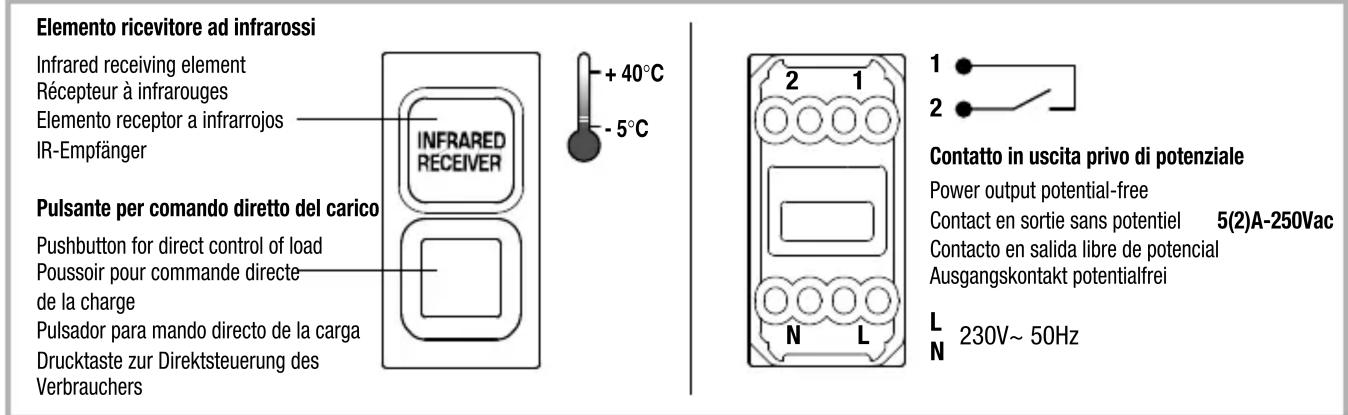

Elemento ricevitore ad infrarossi Infrared receiving element Récepteur à infrarouges Elemento receptor a infrarrojos IR-Empfänger + 40°C - 5°C Pulsante per comando diretto del carico Pushbutton for direct control of load Poussoir pour commande directe de la charge Pulsador para mando directo de la carga Drucktaste zur Direktsteuerung des Verbrauchers 2 1 1 2 Contatto in uscita privo di potenziale Power output potential-free Contact en sortie sans potentiel 5(2)A-250Vac Contacto en salida libre de potencial Ausgangskontakt potentialfrei L 230V~ 50Hz N L N

Attention ! La sécurité de l'appareil n'est garantie que si l'on respecte les instructions mentionnées ci-joint. Il est donc nécessaire de les lire avec attention et de bien les conserver. Les produits de la gamme Chorus doivent être installés en conformité avec les normes HD 384 / IEC364 sur les appareils à usage domestique et similaire, dans des milieux non poussièreux et où il n'est pas nécessaire d'avoir une protection spéciale contre la pénétration d'eau. L'organisation de vente GEWISS est à votre disposition pour toute élucidation ou information technique.
