Nombre Mat.-Nr. Désignation 1 07689330 Jeu de montage socle UO 6008 1 07129240 Jeu de montage socle UG 6008 Remarque Les travaux d'adaptation doivent être effectués exclusivement par un technicien qualifié (c'est à dire ayant suivi une formation spécifique et disposant de connaissances et d'expériences récentes dans le domaine) respectant les prescriptions de sécurité en vigueur. La réglementation en vigueur, les prescriptions de prévention des accidents, les normes applicables de sécurité sur le lieu d'installation ainsi que les prescriptions de la compagnie d'électricité doivent impérativement être respectées pour la réparation, la modification, le contrôle et la maintenance des appareils électriques. Remarque Outre la compagnie de gaz ou l'installateur agréé, seule une société de maintenance répondant aux critères définis dans la réglementation sur le gaz peut procéder aux interventions sur les appareils gaz. Les travaux doivent être effectués exclusivement par un technicien qualifié dans le respect des consignes de sécurité en vigueur. Avant toute maintenance, débrancher impérativement l'appareil du réseau de gaz. Danger ! Même si l'appareil est déconnecté, les composants peuvent présenter une tension résiduelle. C'est pourquoi avant d'effectuer tout entretien, réparation ou modification, il est nécessaire de débrancher tous les câbles actifs et sous tension et d'effectuer une mesure pour s'assurer de l'absence de tension résiduelle ! Débrancher l'appareil du réseau de gaz. Un contrôle visuel général doit impérativement être effectué. Si l'adaptation n'est pas effectuée correctement, elle peut causer un incendie ou une explosion de gaz. Danger ! Risque de blessure lors du montage

• Risque de décharge électrique. Débrancher tous les câbles sous tension avant d'effectuer les travaux d'entretien et de réparation.

• Ne monter le socle que sur les lave-linge non installés. Désinstallation : voir le mode d'emploi de la machine.

• Risque d'écrasement. Utiliser des gants antidérapants et des chaussures de sécurité.

• Risque d'écrasement. Ne pas mettre de parties du corps, en particulier les mains ou les pieds, sous ou entre les machines.

• Risque d'accident. Assurez-vous que les enfants ou les animaux ne peuvent pas pénétrer dans la pièce où les travaux sont effectués pendant le montage.

• Risque de blessure, en particulier au niveau de la colonne vertébrale. Prenez en compte le poids des appareils et ne surestimez pas votre force. Indication du poids de la machine, voir mode d'emploi. Risque de basculement. Risque de blessure en cas de montage incorrect

• Toujours visser les machines sur le socle.

• En cas d'installation d'une seule machine sur socle, fixer le socle au sol avec les accessoires de fixation au sol. Fourni avec le jeu de montage.

• Pour la fixation au sol, fixer les quatre pieds au sol.

• Ne pas utiliser le socle pour une colonne lave-linge/sèche-linge Remarque N'utiliser le socle qu'avec les appareils Miele suivants :

• PW 6080, PW 5082, PT 7186, PT 5186 Produktgruppen 512, 522, 592 Umbau- und Montageanweisung 9 von 28 M.-Nr. 07707491 22.02.2012 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.Remarque Outils nécessaires :

• Niveau pour l'installation d'aplomb du socle

• Clé à fourche ouverture de 10 mm pour écrou M6

• Visseuse Torx 20 Remarque Le jeu de montage socle UO 6008 M.-Nr. 07689330 ou le jeu de montage socle UG 6008 M.-Nr. 07129240 se compose de :

• 1 socle UO 6008 du jeu de montage socle UO 6008 M.-Nr. 07689330

• 1 socle UG 6008, 1 façade, 2 x parois latérales,12 x vis à tête ronde M4 x 12,4 du jeu de montage socle UG 6008 M.-Nr. 07129240

• 1 accessoire fixation au sol avec boîte : 4 x pattes de fixation / 8 x rondelles galvanisées B6,4 / 4 x vis à six pans M6 x 30 / 8 x écrous à six pans M 6 / 4 x chevilles S12 / 4 x rondelles 8,4 / 4 vis à bois à six pans 8 x 65 / 20 x cales / 8 x rondelles 38 mm Ø

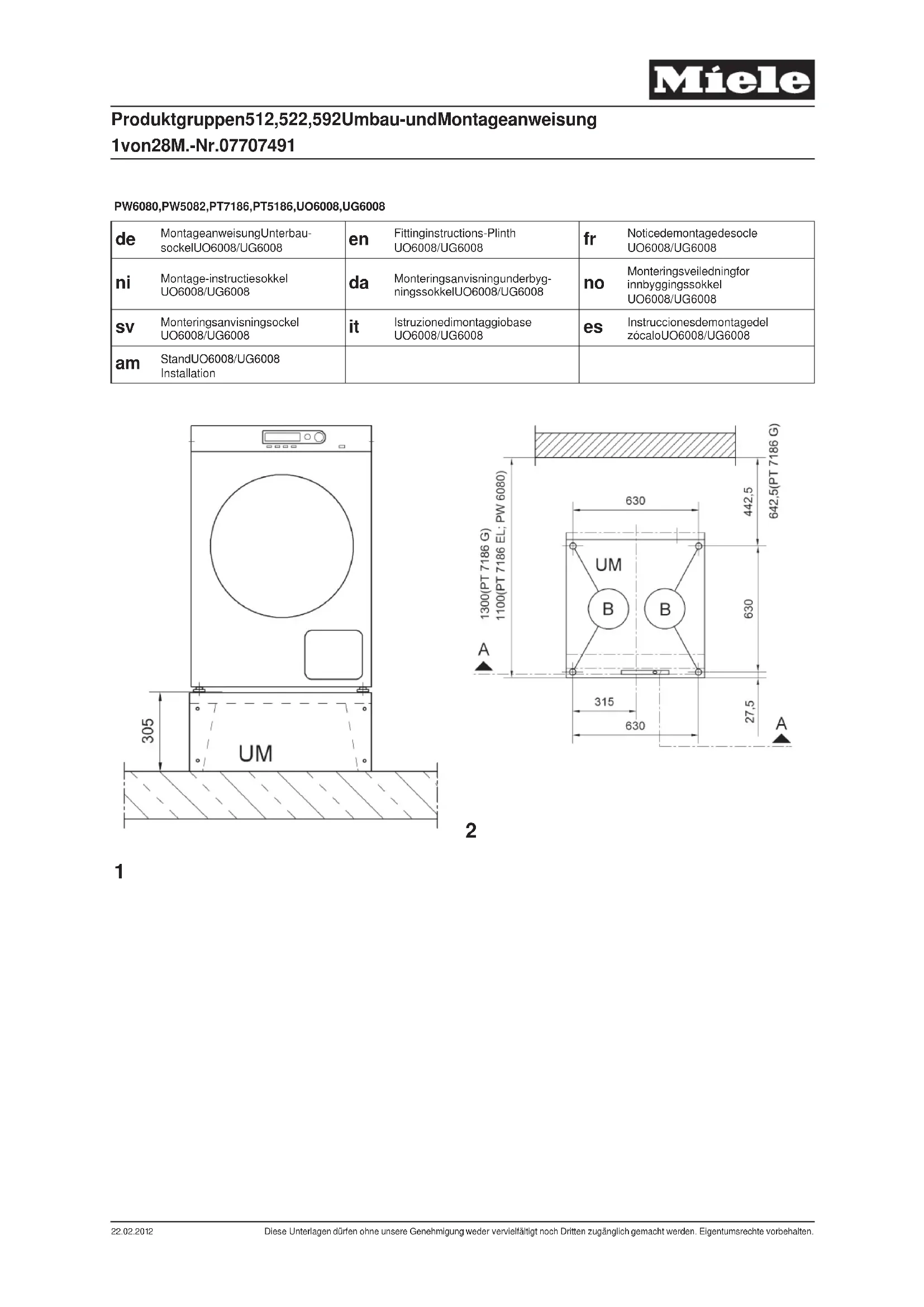

• Documents relatifs aux produits avec la présente notice de montage et la carte de mise en service. La présente notice d'adaptation et de montage "Notice de montage de socle UO 6008 / UG 6008". Liste des croquis : – Croquis 1, vue hauteur de socle – Croquis 2, cotes de distance entre les perçages de fixation au sol – Croquis 3, cotes des perçages de fixation au sol – Croquis 4, montage de la fixation au sol – Croquis 5, socle UO 6008 – Croquis 6, montage des pattes de fixation – Croquis 7, socle UG 6008

Abréviation Explication UM Socle Miele A-A Niveau de coupe B Fixation au sol C Détail Tableau 1: Légende abréviations – Fermer le robinet de gaz le cas échéant. – Débrancher l'appareil du secteur et du réseau de gaz et protéger contre une remise en marche accidentelle. – Marquer les emplacements de perçage en se conformant à croquis 2.

Remarque Distance latérale avec la machine de 10 mm minimum. – Effectuer 4 perçages de 12 mm de Ø et de 65 mm de profondeur dans le sol, voir croquis 3 – Insérer 4 chevilles S12 au ras du sol dans les perçages, voir croquis 4, pos. 1 – Disposer le socle d'aplomb verticalement et horizontalement (croquis 4, pos. 2) à l'aide des cales et du niveau à bulle. – Visser le socle avec les vis à bois à six pans 8 x 65 (croquis 4, pos. 3), les rondelles 8,4 (croquis 4, pos. 4) et les rondelles 38 mm Ø (croquis 4, pos. 5) sur le sol et serrer. – Poser la machine sur le socle.
