231s - Table de mixage DBX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Égaliseur graphique 31 bandes deux canaux
Marque	DBX
Modèle	231s
Catégorie	Table de mixage
Nombre de canaux	2
Nombre de bandes par canal	31 (1/3 d'octave)
Plage de gain	±6 dB ou ±12 dB (sélectionnable)
Filtre coupe-bas	12 dB/octave à 50 Hz
Fonction Bypass	Oui (avec témoin LED rouge)
Affichage du niveau de sortie	4 LEDs (dont une rouge à -3 dB du clip)
Connecteurs d'entrée	XLR femelle et Jack 6,35 mm stéréo
Connecteurs de sortie	XLR mâle et Jack 6,35 mm stéréo
Impédance d'entrée	40 kΩ symétrique, 20 kΩ asymétrique
Impédance de sortie	100 Ω symétrique, 50 Ω asymétrique
Réponse en fréquence	< 10 Hz à > 50 kHz (+0,5/-3 dB)
Plage dynamique	> 112 dB
Rapport signal/bruit	> 95 dB
Distorsion (THD+N)	< 0,003 %
Diaphonie entre canaux	< -90 dB (20 Hz - 20 kHz)
Alimentation	100-240 VCA, 50/60 Hz, 15 W
Dimensions (H x L x P)	89 mm x 483 mm (19 pouces) x 152 mm
Poids net	2,8 kg
Entretien et nettoyage	Utiliser un chiffon sec pour nettoyer l'appareil
Consignes de sécurité	Ne pas exposer à l'eau ; confier les réparations à un technicien qualifié
Pièces détachées et réparabilité	Garantie 2 ans pièces et main-d'œuvre ; réparation en usine avec autorisation

FOIRE AUX QUESTIONS - 231s DBX

Comment configurer l'égaliseur pour obtenir un son plat ?

Placez tous les curseurs de fréquence en position centrale (détente) pour un égaliseur plat. Assurez-vous que le bouton de gain d'entrée est réglé sur 0 dB et que le filtre coupe-bas est désactivé si vous ne souhaitez pas de coupure.

Comment utiliser le bypass sur le DBX 231s ?

Appuyez sur la touche EQ Bypass pour retirer l'égaliseur du trajet du signal. La LED rouge s'allume pour indiquer que la section d'égalisation est désactivée. Notez que le gain d'entrée et le filtre coupe-bas restent actifs.

Quelle est la différence entre les modes ±6 dB et ±12 dB ?

La touche Boost/Cut sélectionne la plage d'atténuation/accentuation : ±6 dB pour un réglage fin, ±12 dB pour des corrections plus importantes. La LED s'allume en rouge en position ±12 dB.

Comment connecter l'égaliseur à mon système audio ?

Éteignez tous les appareils. Utilisez des câbles XLR ou Jack 6,35 mm symétriques pour les entrées et sorties. Insérez l'égaliseur entre la console de mixage (source) et les amplificateurs de puissance. Réglez le gain d'entrée pour optimiser le niveau sans écrêter.

Que faire si la LED de clip s'allume ?

La LED rouge Clip s'allume lorsque le signal interne atteint 3 dB du niveau d'écrêtage. Cela peut venir d'un niveau d'entrée trop élevé (> +18 dBu), d'un gain d'entrée excessif, ou d'une accentuation trop forte des curseurs. Réduisez le gain d'entrée ou les curseurs concernés.

Comment activer le filtre coupe-bas (low-cut) ?

Appuyez sur la touche LOW-CUT pour insérer un filtre passe-haut à 50 Hz avec une pente de 12 dB par octave. Cela atténue les fréquences inférieures à 50 Hz, utile pour réduire les bruits de souffle ou les ronflements.

Quels sont les réglages recommandés pour réduire le larsen ?

Utilisez un analyseur de spectre pour identifier les fréquences problématiques, puis atténuez les bandes correspondantes avec les curseurs. Commencez par de faibles atténuations (-3 dB) et ajustez progressivement. Activez également le filtre coupe-bas si nécessaire.

Comment nettoyer l'égaliseur DBX 231s ?

Débranchez l'appareil du secteur. Utilisez un chiffon sec et non pelucheux pour essuyer le boîtier et le panneau avant. N'utilisez pas de produits liquides ou abrasifs.

Quelle est la tension d'alimentation de l'égaliseur ?

L'appareil fonctionne sur une tension secteur de 100 à 240 V CA, 50/60 Hz, avec une consommation de 15 W. Utilisez le cordon d'alimentation fourni et branchez-le sur une prise avec mise à la terre.

Comment contacter le support technique dbx ?

Pour toute assistance, contactez dbx au [phone] ou consultez le site www.dbxpro.com. Avant de retourner un produit, obtenez un numéro d'autorisation de retour auprès du support technique.

MODE D'EMPLOI 231s DBX

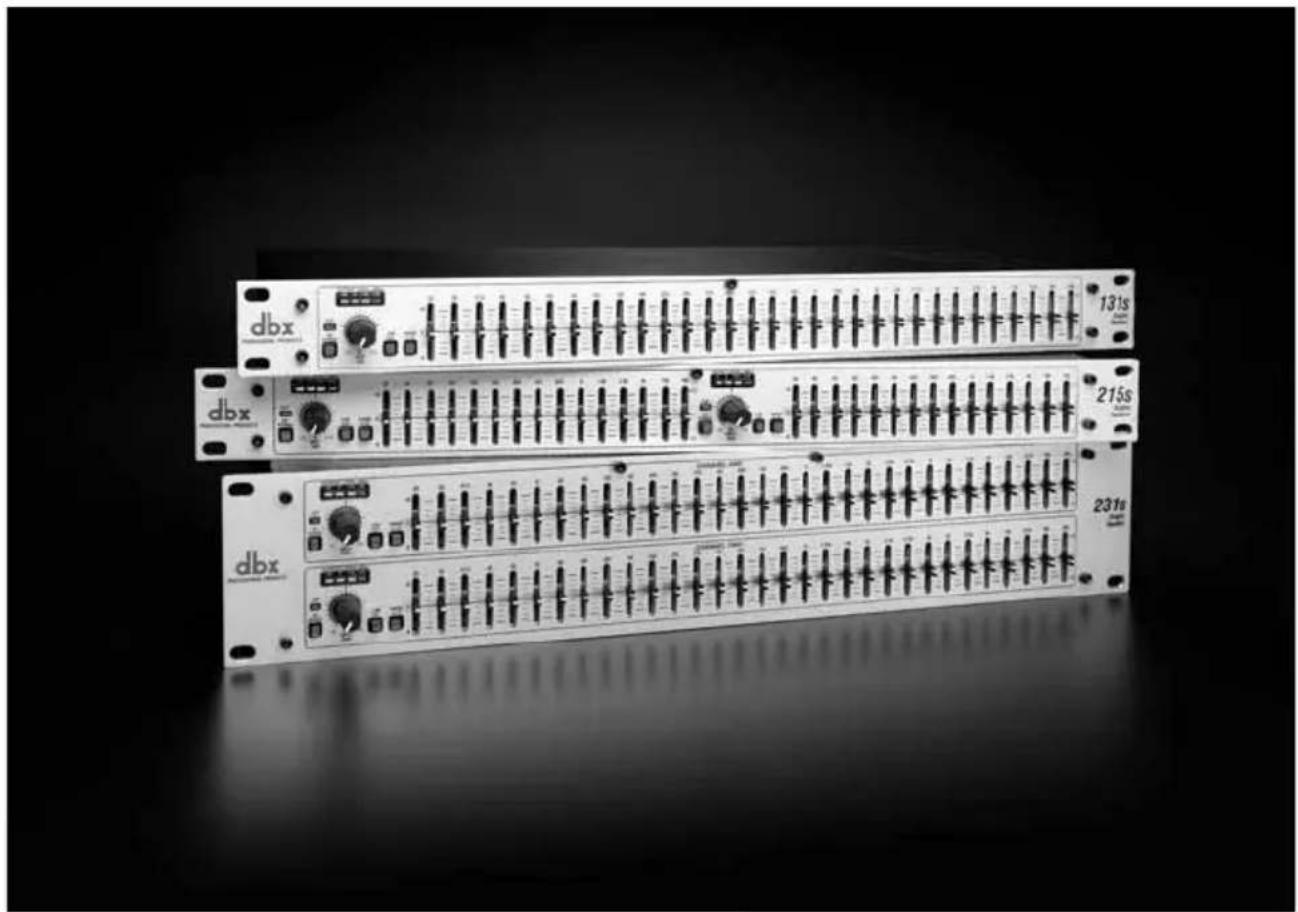

Égaliseurs Graphiques de la gamme 2-Series

131s

215s

231s

Mode d'emploi

CONSIGNES DE SECURITE IMPORTANTES

WARNING:TOREDUCETHERISKOFFIREORELECTRIC SHOCKDONOTEXPOSETHISEQUIPMENTTORAINORMOSTURE

Les symboles ci-dessus avertissent l'utilisateur des dangers potentiels resultant de la mauvaise utilisation des appareils électriques. Le symbole de l'éclair dans un triangle équilatéral avertit l'utilisateur de la présence d'une tension électrique pouvant constituer un risque d'électrocution. Le symbole du point d'éclamation dans un triangle équilatéral indique que l'utilisateur doit se reporter au mode d'emploi pour Obtir des consignes d'utilisation.

Ces symboles vous indiquent qu'aucune des pieces internes de l'appareil ne peut etre réparée par I'utilisateur. N'ouvre pas I'appareil. Ne tentez pas de réparer I'appareil par vous même. Confiez toutes les réparations a un technienique qualifié. Le fait d'ouvir I'appareil entraîne l'annulation de la garantie du fabricant. Ne laisser pas I'appareil à proxime de sources liquides. Si du liquide s'est infiltredans I'appareil, éteignez-le immidiatement et confiez-le à votre revendeur. Déconnectez I'appareil du secteur par temps d'orage.

CONSIGNES DE SECURITÉ

POUR LES APPARELS FOURNIS AVEC UN CORDON SECTEUR.

ATTENTION : CET APPAREIL DOIT ETRE RELIE À UNE PRISE SECTEUR AVEC MISE À LA TERRE.

Le code de couleur du cordon secteur est le suivant :

VERT et JAUNE - Terre BLEU - Neutre MARRON - Phase

Ces couleurs peuvent différer de celles utilisées pour votre prise secteur. Dans ce cas, procédez comme suit :

Le fil vert et jaune doit être connecté à la borne repérée par la dette E ou le symbole de terre, ou de couleur verte (ou verte et jaune).
Le fil bleu doit être relié à la borne N, ou de couleur noire.
Le fil marron doit etre relié à la borne L, ou de couleur rouge.

Il se peut que vous devzie utiliser un cordon secteur différent de celui foumi, selon le type de prise secteur disponible sur le lieu de l'installation. Pour changer la fiche, consultez un électricien qualifié — celui-ci doit utiliser le tableau ci-dessous. Le fil vert/jaune doit être connecté directement au boîtier.

CONDUCTeuR	COULEUR DE FIL
	Normal Variation
L PHASE MARRON NOIR
N NEUTRE BLEU BLANC
E TERRE	VERT/JAUNE	VERT

ATTENTION: La déconnexion de la terre peut cause des problèmes avec l'appareil ou le système, qui risquent de creer une différence de potentiel électriche entre le chassis et la mise à la terre. Le fait de toucher le chassis et la mise à la terre simultanément peut alors cause des blessures graves ou mortelles.

MISES EN GARDE POUR VOTRE SÉCURITE. LISEZ CE QUI SUIT :

CONSERVEZ CES INSTRUCTIONS.

RESPECTEZ TOUTES LES MISES EN GARDE.

SUVEZ TOUTES LES INSTRUCTIONS.

N'EXPOSEZ PAS L'APPEARIL AUX PROJECTIONS LIQUIDES. NE DEPOSEZ PAS DE RECIPIENT REMPLI DE LIQUIDE (VASE, VERRE, ETC.) SUR L'APPEARIL.

NETTOYEZ-LE UNIQUEMENT AVEC UN TISSU SEC.

VEILLEZ A NE PAS OBSTRUER LES OUVERTURES DE VENTILATION. INSTALLEZ L'APPAREL EN SUIVANT LES INSTRUCTIONS DU FABRICANT.

N'INSTALLEZ PAS L'APPEARIL PRÉS D'UNE SOURCE DE CHALEUR (RADIATEUR, AMPLIFACTEUR, ETC.).

UTILISZE UNIQUEMENT LES FIXATIONS/ACCESSOIRES SPECIFIÉS PAR LE FABRICANT.

DéCONNECTEZ L'APPAREIL DU SECTEUR LORS DES ORAGES OU DES LONGUES PÉRIODES D'INUTILISATION.

Ne modifie pas la liaison de sécurité de la fiche secteur. Les fiches polarisées possident une lame plus large que l'autre. Les fiches avec terre possident une broche supplémentaire pour la mise à la terre. Il s'agit d'un élément de sécurité. Si la fiche foumie ne correspond pas au format de la prise secteur, faites remplaçer la prise par un électricien.

Évitez de marcher ou de pincer le cordon secteur, en particulier au niveau des fiches, prises et connecteurs de l'appareil.

Utilisez ce produit uniquement avec un chariot, un trèpied, un support ou une table spécifique par le fabricant ou vendu avec l'appareil. Lorsque vous utilisez un chariot, prenez toutes les précautions lors des déplacements pour évierer tout accident.

Confiez toutes les réparations à un technicien qualifié. Vous devez faire contrôler ce produit s'il a été endommage de chaque façon que ce soit, comme lorsque le cable d'alimentation ou la prise ont été endommages, qu'un liquide a été renversé ou que des objets sont tombés sur ou dans l'appareil, que l'appareil a été exposé à la pluie ou à l'humidité, qu'il ne fonctionne pas normalement, ou qu'il a subi un choc.

DéCONNECTION DU SECTEUR: La fiche secteur doit demeurer accessible. Pour l'utilisation dans un Rack/système ne permettant pas d'acceder à l'embase, équipé le Rack/système d'un interrupteur d'alimentation omnipôtaire avec une séparation de contacts d'au moins 3 mm.

POUR LES APPARELS ÉQUIPÉS D'UN SUPPORT DE FUSIBLE EXTERNE : Remplacez le faisible uniquement par un autre faisible de type et de valeur identiques.

TENSIONS SECTEUR MULTIPLES: Cet appeareil peut nécessiter l'utilisation d'un cordon et/ou d'une fiche secteur de type différent, selon la source d'alimentation disponible sur le lieu d'utilisation ou d'installation. Reliez cet appeareil uniquement à une source secteur correspondant aux valeurs indiquées à l'arriere de l'appareil. Pour réduire les risques d'électrocution ou d'incendie, confiez toutes les réparations à un technicien qualifié.

CONSIGNES DE SECURITÉ IMPORTANTES

COMPATIBILITE ÉLECTROMAGNETIQUE

Cet apparéil est conforme aux normes indiquées dans la Déclaration de conformité. Son fonctionnement est soumis à ces deux conditions :

• Cet appareil ne doit pas causeur d'interfERENCE nuisible, et
• Il doit accepter toutes les interférences reçues, incluant celles qui pourraient affecter son fonctionnement.

L'utilisation de cet apparéil dans des zones soumises à d'importantants champs electromagnetiques est à évier.

Utilisez uniquement des cables de connexion blindes.

FICHES SECTEUR AU ROYAUME-UNI

Il est dangereux d'utiliser un cordon secteur dont la fiche est coupée ou endomagée. N'utilise jamais de cordon secteur dans cet etat.

NE CONNECTEZ JAMAIS DE CORDON SECTEUR COUPE OU ENDOMMAGE A UNE PRISE SECTEUR 13 AMPERES.

N'utilisiez jamais le cordon secteur sans le cache-fusible. Des cachefusibles sont disponibles auprès de tous les revendeurs. Utilisez EXCLUSIVEMENT des fusibles de rechange de 13 ampères ET agreés ASTA BS1362.

Ce produit ne doit pas être jetté avec les ordures ménagères. Il existe un service de collecte séparé pour les produits Electroniques usés. Ce service respecte les légisations sur le traitement approprié, la récuperation et le recyclage.

Les consommateurs des 25 pays membres de l'Union europeenne, de la Suisse et de la Norvege peuvent se partiragerement et de leurs produits Electroniques usés dans des points de collecte designés, ou aprouper d'un revendre (lorsqu'un nouveau produit est acheté).

Pour les autres pays, veuiller contacter vous administratior locale pour connaître la methode de mise au rebut appropriée.

En precedant ainsi, vous est assures que cette produit sera correctement traité, recoupéré et recyclé afin de prévenir les effets négaibles possés sur l'environnement et la santé.

déclare que le produit :

Nom du produit : dbx 13IS, 215S, 231, 23IS

Remarque: Suffixe peut-etre requis pour la CE.

Options: Acune

est conforme aux normes suivantes :

Securité : IEC 60065 -01+Amd I

EMC: EN 55022:2006

EN 55024:1998

FCC Part 15

Informations supplémentaires :

Le produit mentionné est conforme aux normes :

Directives basse tension 2006/95/EC

EC et CE 1275/2008 du 17 décembre

2008, ce produit est concu, produit,

et classé comme Equipement Audio

Professionnel et reste exempt de ces directives.

Roger Johnsen

Vice-Président de l'Ingénierie

Votre revendeur ou distributeur dbx ou

Harman Music Group

Section 1 - Introduction. 6
Section 2 - Commandes de fonctionnement. 7
Section 3 - Connexion de l'égaliseur à votre système .8
Section 4 - Description du panneau arrête 9
Section 5 - Remarques à propos de l'installation. 9
Section 6 - Notes pratiques relatives au fonctionnement 10
Caracteristiques techniques 11

Infos de réparations/assistance technique

Pour toute assistance technique, contactez dbx. Soyez prét à déscrire votre problème avec précision, relevez le numéro de série de votre apparéil - celui-ci est imprimé sur un autocollant collé sur le boîtier. Si vous n'avez pas encore eu le temps de replir le-formulaire de garantie et de l'envoyer, faites-leès maintainant. Vous pouvez également vous inscrite en ligne à l'adresse suivante www.dbxpro.com.

Avant de renvoyer un produit à l'usine pour réparation, nous vous recommandons de consulter le mode d'emploi. Assurez-vous que vous avez correctement suivi les étapes d'installation et respecté les procédures de fonctionnement. Pour une assistance technique plus poussaue ou pour toute réparation, contactez notre département d'assistance technique au [phone] ou consultez notre page web : www.dbxpro.com. Si vous nevez returner un produit à l'usine pour réparation, contactez d'abord l'assistance technique pour obtenir un nombre d'autorisation pour le_retour de la marchandise.

Aucun produit ne sera accepté à l'usine sans un numéro d'autorisation de return.

Veuillez consultier la page suivante d'information sur la garantie, qui prend effet des la première utilisation. ÀpRES expiration de la garantie, des frais raisonnables seront factures pour les pieces, la main-d'oeuvre, et le conditionnement si vous optez pour le service réparation en usine. Dans tous les cas, vous serez responsable des frais de transport mais si l'appareil est toujours sous garantie, dbx prendra en charge les frais de retard.

Utilisez de préférence l'emballage d'origine, inscrivez sur le paquet le nom de l'expéditeur en rouge avec la mention INSTRUMENT FRAGILE et protégez correctement le matériel. Le port prépayé ainsi que les colis postaux ne seront pas acceptés.

Garantie

Cette garantie n'est valable que pour l'acheteur d'origine et seulement aux États-Unis. 1. La carte de garantie qui accompagne le produit doit être postée dans les 30 jours suivant la date d'achat pour être valide. Vous pouvez également vous inscrite en ligne sur www.dbxpro.com. La preuve d'achat est sous la responsabilité du consommateur. Une copie de la facture originale doit être fournie pour pouvoir bénéficier de la garantie.
2. dbx ne garantit son produit que lorsqu'il est acheté et utilisé aux États-Unis. dbx garantit ses produits exempt de défauts de pieces et de main d'oeuvre dans des conditions normales d'utilisation.
3. En vertu de cette garantie, la responsabilité de dbx se limite à la réparation ou, si besoin est, au remplacement du matériel défectueux ou qui présente des signes de défectuosité, à condition que le produit soit returné chez dbx accompagné du bordreau d'autorisarion de return délivré par l'usine qui offre une garantie de deux ans pieces et main d'oeuvre. Un numéro d'autorisation de return doit d'abord être obtenu auprès de dbx. La société ne sera pas tenue responsable des dommages liés à l'utilisation du produit seul ou avec d'autres.
4. dbx se réserve le droit d'apporter des changements dans la conception, de faire des ajouts ou d'améliorer le produit, sans aucune obligation demettre à niveau les produits déjà fabriqués.
5. Ce qui précède remplace toute autre garantie exprimée ou implicite, et d'autres part dbx n'authorise personne à assumer en son nom toute obligation ou responsabilité en relation avec la vente de ce produit. En aucun cas dbx ou ses revendeurs ne peuvent être tenus pour responsables de dommages directs ou indirects ou d'un retard dans l'exécution de cette garantie, en raison de causes indépendantes de leur volonté.

Les conditions de garantie varient selon la zone géographique. Consultez votre revendeur ou votre distributeur pour connaître en détaill les conditions de cette garantie.

Section 1 - Introduction

Merci d'avoirCHOIsi cet égaliseur dbx graphique de la gamme 2-Series. La gamme 2-Series apporte une évolution majeure dans les égaliseurs graphiques d'entrée de gamme. De leur incroyable réponse en fréquence de 10Hz à 50kHz , à leur plage dynamique de 112 dB, les égaliseurs de la gamme 2-Series offrent des caractéristiques hors du commun, pour un prix défiant toute concurrence. Sûrs de trouver une place en studio, en tournée ou dans une salle de concert, les égaliseurs de la gamme 2-Series sont destinés à prendre leur place logiquement auprès des grands proceseurs de signaux dbx® qui sont la base du choix professionnel de la gamme TDM. De qualité et d'un prix très abordable, vous n'avez plus aucune excuse : vous pouvez dorénavant corriger la réponse de vos mixages.

Les égaliseurs de la gamme 2-Series offrent les caractéristiques suivantes :

(131s) Égaliseur 31 bandes, 1/3 d'octave à largeur de bande (Q) constante (215s) Deux égaliseurs 15 bandes, 2/3 d'octave à largeur de bande (Q) constante (231s) Deux égaliseurs 1/3 d'octave à largeur de bande (Q) constante
- Touche d'atténuation/accentuation ±6 dB ou ±12 dB
- Filtre coupe-bas de 12 dB par octave à 50 Hz
- Touche de Bypass sur le panneau avant
- ±12 dB de gain d'entrée
- Afficheur de niveau de sortie à 4 Leds
- XLR et Jacks 6,35 mm stéreo en entrée et en sortie
- Réponse en fréquence < 10 Hz et >50 kHz
- Plage dynamique supérieure à 112 dB

Inspection du contenu de l'emballage :
Veuillez vérifier à l'intérieur du paquet de l'égaliser la présence des éléments suivants :

• Présence du nombre de série de l'appareil sur le paquet
  Cordon d'alimentation
  Mode d'emploi
• Formulaire d'enregistrement
  4 vis avec rondelles pour le montage en Rack

Si l'un de ces éléments venait à manquer, veuilles contacter le service clientèle au numéro indiqué au dos de ce mode d'emploi.

Section 2 - Réglages

Faces avant

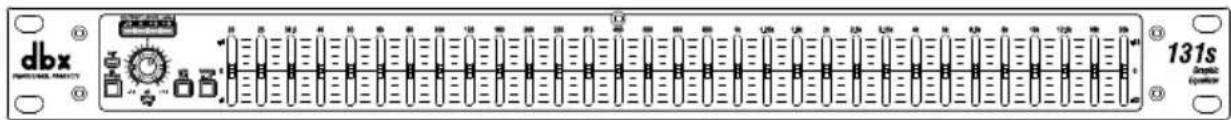

131s- Egaliseur graphique un canal à 31 bandes

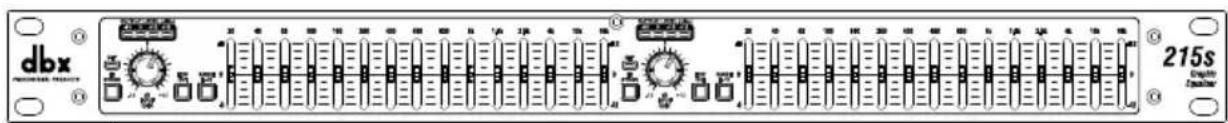

215s- Égaliseur graphique deux canaux à 15 bandes

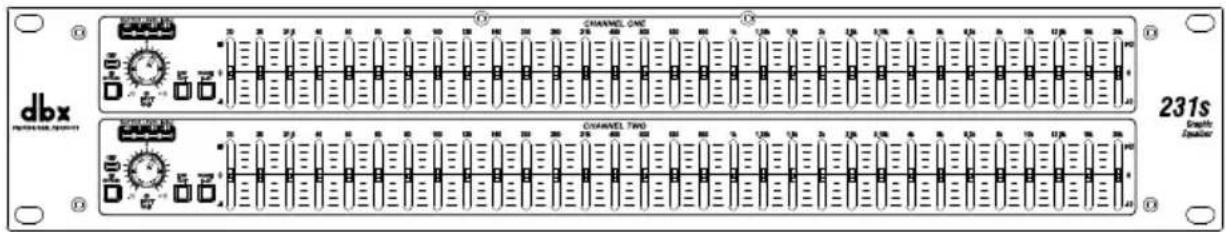

231s-Égaliseur graphique deux canaux à 31 bandes

Control du gain d'entrée

Ce bouton déterminé le niveau d'entrée de l'égaliseur. Il accentue ou réduit le gain de -12 dB à +12 dB. Vous pouvez voir son action sur l'afficheur de niveau de sortie.

EQ Bypass

Cette touche retire l'égaliseur graphique du trajet emprunté par le signal audio. Notez bien que la touche de Bypass n'effecte ni le GAIN d'ENTREE ni le filtré COUPE-BAS.

Led EQ Bypass

Cette led rouge s'allume quand l'égaliseur est en bypass. Notez que le mode BYPASS n'aflecte que la section d'égalisation des proceseurs de la gamme 2-Series. Ni le gain d'entrée ni le coupe-bas ne sont affectés par la mise en Bypass.

Touche et témoin d'accentuation/atténuation du signal.

Cette touche détermine l'amplitude de l'accentuation/atténuation du signal de chaque bande de l'égaliser: ± 6 dB ou ± 12 dB. La Led s'allume en rouge en position ± 12 dB.

Afficheur de niveau de sortie

Ces quatre Leds indiquent le niveau de sortie de l'égaliseur. La Led rouge indique que le signal a atteint 3 dB en dessous du niveau d'échéage et correspond a +18 dBu. Cela permet de surveiller le niveau du signal en sortie de l'égaliseur et transmis aux autres processeurs.

Led Clip

Cette Led s'allume des que le niveau du signal interne atteint 3 dB en dessous de l'échéance, ce qui peut se produit dans les cas suivants :

1) le signal d'entrée dépasse +18 dBu,

2) le gain d'entrée souffre d'un niveau excessif.
3) une accentuation excessive est pratiquée lors de l'utilisation des curseurs de fréquence.

Curseurs des bandes de fréquence

Chacun de ces curseurs attenue ou accentue la fréquence correspondante de ± 6 dB ou de ± 12 dB, selon la position de la touche BOOST/CUT. Lorsque tous les curseurs sont en position centrale, l'égaliseur est plat, donc sans effet sur le signal.

Les fréquences des processeurs 131s et 231s sont placées par 1/3 d'octave d'après les intervalles de la norme ISO.

Touché de filtré coupe-bas

La touche du filtré coupe-bas (passe-haut) atténue le signal de 12 dB par octave à 50 Hz.

Lorsque la touche LOW-CUT est enfoncée, le filtrte coupe-bas est inséré dans le trajet du signal.

Section 3 - Connexion à votre système

Les égaliseurs de la gamme 2-Series disposent d'entrées et de sorties symétriques qui peuvent être utilisées avec n'importe quel apparil sorties symétriques ou asymétriques. Pour connecter l'égaliseur à votre système audio, suivez les étapes suivantes :

• Placez tous les équipements hors tension avant connexion.
• Installation de l'égaliseur dans un Rack standard.

Installez l'égaliseur dans un Rack avec les vis fournies. Il peut être monté au-dessus ou en dessous de tout équipement qui ne génére pas de chaleur excessive. La température ambiente ne doit pas dépasser 45^ C pendant l'utilisation. Bien que le boîtier de l'appa-reil soit protégé contre les fréquences radio et les interférences electromagnétiques, les champs magnétiques HF et electromagnétiques extrémement puissants doivent être évités.

• RÉalisér vos connections audio en XLR ou en Jacks symétriques (selon les besoin).

Les deux types de connecteurs peuvent être utilisés en entrée et en sortie pour des connexions symétriques ou asymétriques. L'utilisation de plusieurs connecteurs d'entrée en même temps peut désasymétriser le signal symétrique, causeur des déphasages, placer l'un des conducteurs à la masse, ou causeur des dommages à d'autres équipements connectés à l'égaliseur. Vous pouvez utiliser plusieurs sorties en même temps, tant que la charge totale parallèle reste supérieure à 2 kOhms.

• Selectionnez le niveau d'atténuation/accentuation avec la touche Boost/Cut.

REMARQUE: Veillez à réduire les niveaux des amplificateurs de puissance de votre système lors du changement de position de cette touche, car cela peut générer des variations violentes du niveau.

• Placez l'égaliseur sous tension.

Connectez le cordon d'alimentation à l'embase secteur située au dos de l'égaliseur, Reliez le cordon d'alimentation à une prise secteur en l'éloignant des cables audio.

Étant donné que les égaliseurs de la gamme 2-Series consomment peu d'énergie, l'appareil peut rester en permanence relié au secteur.

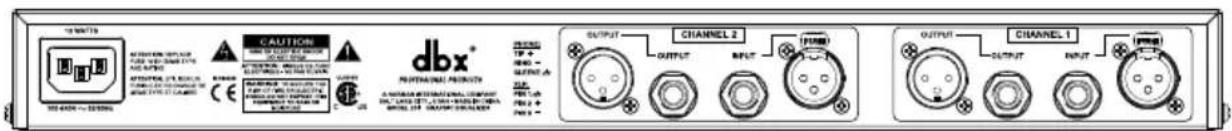

Section 4 - Description du panneau arrêté

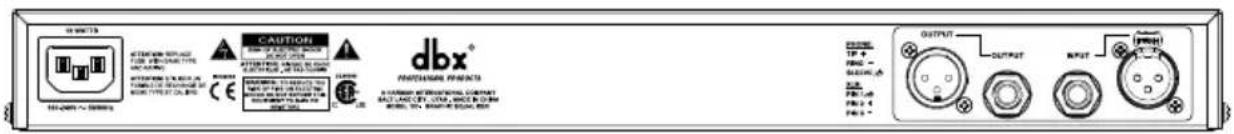

131s-Égaliseur graphique un canal à 31 bandes

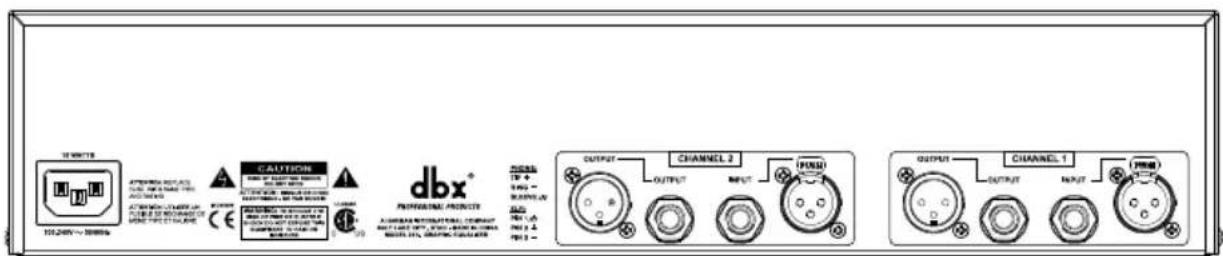

215s-Égaliseur graphique deux canaux à 15 bandes

231s-Égaliseur graphique deux canaux à 31 bandes

Embase secteur

Utilisez cette embase pour connecter le cordon secteur fourni et relier l'égaliseur au secteur.

Connecteurs de sortie

Vous dispose de deux types de connecteurs pour la connexion des sorties : connecteurs mâles XLR et jacks 6,35 mm

Connecteurs d'entrée

Vous dispose de deux types de connecteurs pour la connexion des entrées : connecteurs fénelles XLR à verrouillage et Jacks 6,35 mm.

Le niveau d'entrée maximum accepté par l'égaliseur est de +22 dBu (réf : 0,775 Veff.).

Section 5 - Remarques sur l'installation

Raccordements et cablage : Les égaliseurs de la gamme 2-Series sont conçus pour accepter un niveau nominal de +4 dBu. Les égaliseurs peuvent utiliser un signal source symétrique ou asymétrique, et les sorties peuvent être reliées à des liaisons symétriques ou asymétriques.

Les lignes symétriques comportent deux conducteurs dans un cable blindo dont les deux conducteurs centraux portent le même signal mais inversés en phase par rapport à la masse. Les lignes asymétriques possèdent généralement un seul conducteur dans un cable blindo avec le conducteur central portant le signal, et le blindage la masse.

Configuration des cables d'entrée : L'égaliseur a une impédance d'entrée de 40 kOhms en symétrique et de 20 kOhms en asymétrique. Il en résultat que vous pouvez utiliser les égaliseurs de la gamme 2-Series avec une source de quasiment n'importe qu'elle impédance (moins de 2 kOhms).

Configuration des cables de sortie : la sortie de l'égaliseur est capable d'alimenter une charge de 2 kOhms avec un signal d'au moins +21 dBu. Pour une réduction maximale du bruit de fond avec une source symétrique, évitez de raccorder à la masse à la fois les entrées et les sorties de l'égaliseur. La plupart des cables symétriques (3 conducteurs) ont le blinding relié aux deux extrémités. Cela peut entraîner des boucles de terre et provoquer des ronflements. Si le ronflement persiste, essayez de déconnecter le blinding sur un ou plusieurs cables du système, de préférence à l'entrée d'un dispositif et non en sortie.

Section 6 - Notes pratiques relatives au fonctionnement

Les égaliseurs graphiques dbx de la gamme 2-Series sont des outils de traitement pratiques et utiles dans des situations où un contrôle précis de la réponse en fréquence est nécess saire.

Lorsqu'ils sont utilisés avec un analyseur de spectre, les égaliseurs peuvent pallier aux problèmes posés par n'importe quel environnement acoustique - du studio à la salle de concert - pour réduire les problèmes de Larsen, améliorer la clarté, et adapter la ↔ponse en ↑requency en fonction de l'environnement.

Les analyseurs de spectre en temps réel ou d'autres types d'analyseurs sont très utiles pour déterminer avec précision la correction en fréquence à appliquer.

Insérez l'égaliseur graphique entre le signal source (en général une console de mixage) et les amplificateurs de puissance (ou le filtré actif s'il en existe un). Réglez le niveau et la correction nécessaire pour obtenir la réponse souhaitée.

Pour obtenir un rapport signal-bruit optimal, la structure de gain du système de sonorisation doit être correctement régée. Chaque élément de la chaîne de sonorisation doit être régé à son niveau nominal, en commençant par le premier élément, qui est en général la console de mixage, afin d'optimiser au maximum son rapport signal/bruit. Les amplificateurs de puissance, en tant que derniers éléments de la chaîne audio, doivent être régés à leur niveau sonore optimum afin d'éviter la présence de bruits parasites dans le système.

\section*{Caracteristiques techniques}

Entrées

Connecteurs: Jack stereo 6,35 mm, XLR (broche 2 = point chaud)

Type : Symétrie/asymétrie électronique, filtrées contre les interférences HF

Impedance: 40 kΩ symétrique, 20 kΩ asymétrique

Niveau d'entrée max.: > + 21 dBu symétrique ou asymétrique

Réjection de mode commun : >40 dB, >55 dB à 1 kHz type

Sorties

Connecteurs: Jack stereo 6,35 mm, XLR (broche 2 = point chaud)

Type : Symétrie/asymétrie électronique, filtrées contre les interférences HF

Impedance: Symétrique 100 Ω, asymétrique 50 Ω

Niveau de sortie max.: > + 21 dBu symétrique/asymétrique dans 2k ou plus

18 dBm symétrique/asymétrique (dans 600 Ω)

Performances système

Bande passante: 20 Hz à 20 kHz, +0,5/-1 dB

Réponse en fréquence : <10 Hz à >50 kHz, +0,5/-3 dB

Plage dynamique : Type >112 dB

Signal/bruit: Type>95 dB

DHT+Bruit : <0,003 %

Diaphonie entre canaux:<-90 dB,20 Hz à 20 kHz

Touches de fonction

Bypass: Bipasse l'égaliseur dans le trajet du signal

Low Cut : Active le filtre passer-haut à 50 Hz et 12 dB/octave

Plage : Sélectionne +/- 6 dB ou +/- 12 dB d'atténuation/accentuation

Alimentation

Tension de fonctionnement : 100 - 240 Vca, 50/60 Hz

Consommation électrique : 15 W

Secteur : Embase IEC

Dimensions

231s: Taille:89mm (h) x 183 mm (19 pouces - l) x 152 mm (p)

Poids net : 2,8 kg, poids à l'expédition 3,6 kg

215s: Taille:44mm (h) x 183 mm (19 pouces - l) x 152 mm (p)

Poids net: 2,2 kg, poids à l'expédition 2,8 kg

Poids net: 2,2 kg, poids à l'expédition 2,8 kg

Remarque: Caracteristiques sujettes à modifications sans préavis.

dbx

by HARMAN
