680002561 - Détecteur Busch-Jaeger - Notice d'utilisation et mode d'emploi gratuit

Marque	Busch-Jaeger
Modèle	680002561
Type de produit	Détecteur de mouvement infrarouge
Dimensions (L x H x P)	12 cm × 10 cm × 8 cm
Poids	0,250 kg
Matériau	Plastique ABS
Couleur	Blanc
Alimentation	230 V ~ 50 Hz
Consommation en veille	0,5 W
Type de capteur	Capteur infrarouge passif (PIR)
Angle de détection	180°
Portée de détection	12 m à 25°C
Hauteur de montage recommandée	2,5 m
Type de montage	Mural ou plafond (avec adaptateur)
Fonctions principales	Détection de mouvement, commutation automatique de l'éclairage
Réglages	Temporisation (10 s à 15 min), seuil de luminosité (20-2000 lux)
Indice de protection	IP44
Température de fonctionnement	-20°C à +50°C
Sortie	Contact sec (relais) 230 V/10 A max
Nettoyage et entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Consignes de sécurité	Installation par un électricien qualifié. Couper l'alimentation avant toute intervention.

FOIRE AUX QUESTIONS - 680002561 Busch-Jaeger

Comment installer le détecteur 680002561 ?

L'installation doit être réalisée par un électricien qualifié. Coupez d'abord l'alimentation 230 V. Montez le détecteur sur un mur ou au plafond à l'aide de l'adaptateur fourni. Raccordez les fils selon le schéma de la notice. Remettez sous tension et réglez les paramètres.

Quelle est la portée de détection ?

La portée est de 12 mètres à une température de 25°C. Elle peut varier selon les conditions ambiantes (température, obstacles). Pour une fiabilité optimale, évitez les obstacles entre le détecteur et la zone à surveiller.

Comment régler la temporisation ?

Utilisez le potentiomètre 'Time' sur le détecteur. Tournez-le pour ajuster la durée d'éclairage après détection : de 10 secondes (tourné à fond dans un sens) à 15 minutes (dans l'autre sens). Le réglage usuel est de 1 à 5 minutes.

Comment régler le seuil de luminosité ?

Le potentiomètre 'Lux' permet de définir le niveau de luminosité ambiante en dessous duquel le détecteur s'active. Tournez-le vers le symbole soleil pour un fonctionnement en journée, vers la lune pour une activation nocturne uniquement. Le réglage typique est entre 20 et 2000 lux.

Pourquoi le détecteur ne s'allume-t-il pas ?

Vérifiez que l'alimentation est présente (230 V). Assurez-vous que le seuil de luminosité est correct (si trop élevé, le détecteur ne s'active pas en journée). Contrôlez aussi que la lampe n'est pas grillée et que les connexions sont bonnes. Enfin, testez en mode forcé (si disponible).

Le détecteur s'allume intempestivement, que faire ?

Cela peut être dû à des sources de chaleur (animaux, chauffage) dans la zone de détection. Réduisez la portée ou l'angle en orientant le détecteur différemment. Vous pouvez aussi baisser la sensibilité si le modèle le permet. Évitez les mouvements de branches ou d'objets devant le capteur.

Quel entretien est nécessaire ?

Nettoyez régulièrement la lentille du détecteur avec un chiffon doux et sec pour éviter les fausses détections dues à la poussière. N'utilisez pas de produits chimiques. Vérifiez les connexions tous les six mois. Aucun autre entretien n'est nécessaire.

Ce détecteur peut-il être utilisé en extérieur ?

Oui, l'indice de protection IP44 permet une utilisation en extérieur sous abri (porche, terrasse couverte). Évitez l'exposition directe à la pluie ou aux projections d'eau. Pour une utilisation en extérieur non abrité, choisissez un modèle avec un indice IP plus élevé.

Peut-on remplacer le détecteur par un autre modèle sans modifier le câblage ?

Cela dépend du modèle. Le 680002561 utilise une alimentation 230 V avec sortie relais. Si vous remplacez par un détecteur de même type (alimentation et sortie identiques), le câblage peut être conservé. Consultez la notice du nouveau modèle pour vérifier la compatibilité.

Où trouver des pièces détachées ?

Contactez le service client Busch-Jaeger ou un revendeur agréé. Les pièces comme l'adaptateur de montage ou les lentilles peuvent être commandées sous référence appropriée. Pour des réparations, adressez-vous à un électricien qualifié. La réparabilité est limitée ; en cas de panne majeure, remplacez l'appareil.

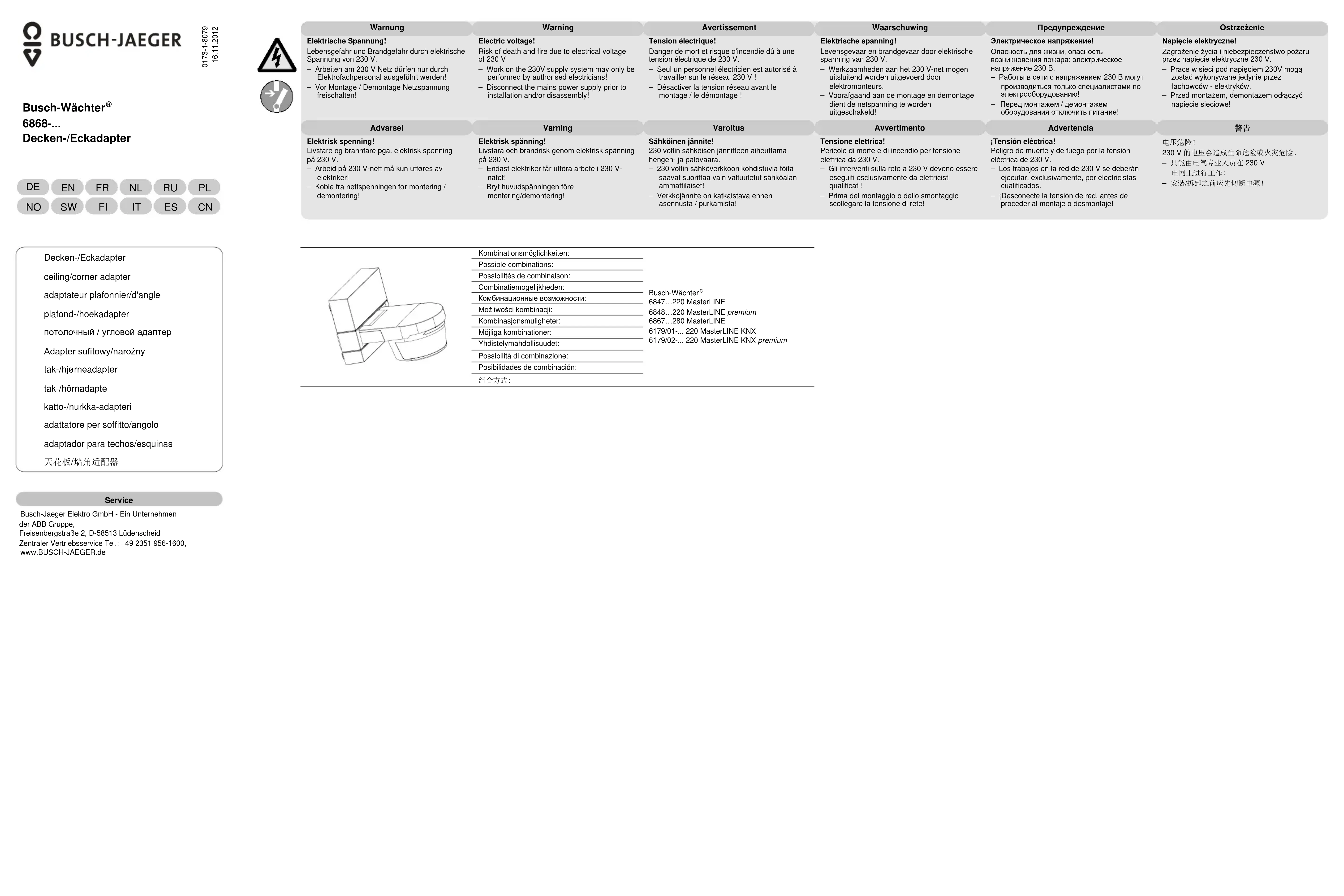

MODE D'EMPLOI 680002561 Busch-Jaeger

adaptateur plafonnier/d'angle

plafond-/hoekadapter

Tension électrique!
Danger de mort et risque d'incendie dû à une
tension électrique de 230 V Soul un personnel Electri
- Seui un personnel electricien est autorise à travailler sur le réseau 230 V.1
- Désactiver la tension réseau
montage / le démontage !
m = 311
[Non-Text]

Waarschuwing

Elektrische spanning!
Levensgevaar en brandgevaar door elektrische
spanning van 230 V.
- Werkzaamheden aan het 230 V-hel uitsluitend worden uitgevoerd door.
elettromonteurs.
- Voorafgaand aan de montage en demontage
dient de netspanning te worden
ultgeschakeld
Tensione elettrica!
Pericolo di morte e di incendio per tensione
elettrica da 230 V - Gli interventi su
Gli interventi sulla rete a 250 V devono essere esequiti esclusivamente da elettricisti.
qualificati!
- Prima del montaggio o dello smontaggio
scollegare la tensione di rete!

Предупреждение

Possibilités de combinaison:
