Type de produit	Détecteur de mouvement infrarouge
Dimensions	80 x 80 x 40 mm
Poids	100 g
Alimentation	230 V AC, 50 Hz
Fonctions principales	Détection de présence, commutation automatique de l'éclairage
Portée de détection	jusqu'à 10 m
Angle de détection	360°
Montage	Encastré (support de base)
Indice de protection	IP20
Température de fonctionnement	-10°C à +40°C
Matériau	Plastique
Couleur	Blanc
Classe de protection	II
Puissance max. commutable	2000 W (halogène) / 400 W (LED)
Réglages	Sensibilité, temporisation, seuil de luminosité
Normes	CE
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Déconnecter l'alimentation avant toute intervention. Installation par un électricien qualifié.
Pièces détachées et réparabilité	Indicateurs interchangeables. Pas de pièces réparables par l'utilisateur.

FOIRE AUX QUESTIONS - 2CKA006310A0138 Busch-Jaeger

Comment installer le détecteur Busch-Jaeger 2CKA006310A0138 ?

L'installation nécessite un module encastré compatible (ex. 6120/1x). Montez le support de base sur le module, égalisez la distance au mur avec les entretoises, puis fixez les éléments de commande. Coupez toujours l'alimentation avant de commencer.

Comment régler la sensibilité du détecteur ?

La sensibilité se règle via un potentiomètre sur le détecteur. Tournez-le dans le sens horaire pour augmenter la portée ou anti-horaire pour la réduire. Consultez la notice pour les réglages précis.

Que faire si le détecteur ne s'allume pas ?

Vérifiez que l'alimentation 230 V est présente et que le disjoncteur n'a pas sauté. Assurez-vous que le seuil de luminosité est correctement réglé (jour/nuit). Testez avec une ampoule connue fonctionnelle. Si le problème persiste, contactez un électricien.

Peut-on utiliser ce détecteur avec des ampoules LED ?

Oui, mais respectez la puissance max. commutable pour les LED : 400 W. Évitez les LED de mauvaise qualité qui peuvent provoquer des scintillements. Utilisez de préférence des ampoules compatibles avec les détecteurs.

Comment désactiver temporairement le détecteur ?

Vous pouvez désactiver la détection en réglant le seuil de luminosité sur le mode jour (le détecteur ne s'activera pas en pleine lumière) ou en utilisant un interrupteur manuel en série. Certains modèles permettent un mode 'off' via une séquence d'allumage.

Quelle est la portée maximale de détection ?

La portée maximale est de 10 m à une hauteur de montage de 2 à 4 m. Elle peut varier selon l'environnement (température, obstacles). L'angle de détection est de 360°.

Comment nettoyer le détecteur ?

Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de produits chimiques ou abrasifs qui pourraient endommager le capteur. Évitez l'eau à l'intérieur.

Est-ce compatible avec tous les boîtiers d'encastrement ?

Le détecteur est conçu pour les boîtiers d'encastrement standard de marque Busch-Jaeger (série 6120). Pour d'autres marques, vérifiez les dimensions et le système de fixation. Le support de base se visse sur l'anneau de retenue.

Comment remplacer l'indicateur (symbole) du détecteur ?

Utilisez un outil pointu d'un diamètre max. de 2,5 mm (tournevis cruciforme) pour faire sortir l'indicateur par le côté. Insérez ensuite un nouvel indicateur à votre convenance.

Où trouver la notice de montage complète ?

La notice est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction en sélectionnant votre langue et votre email.

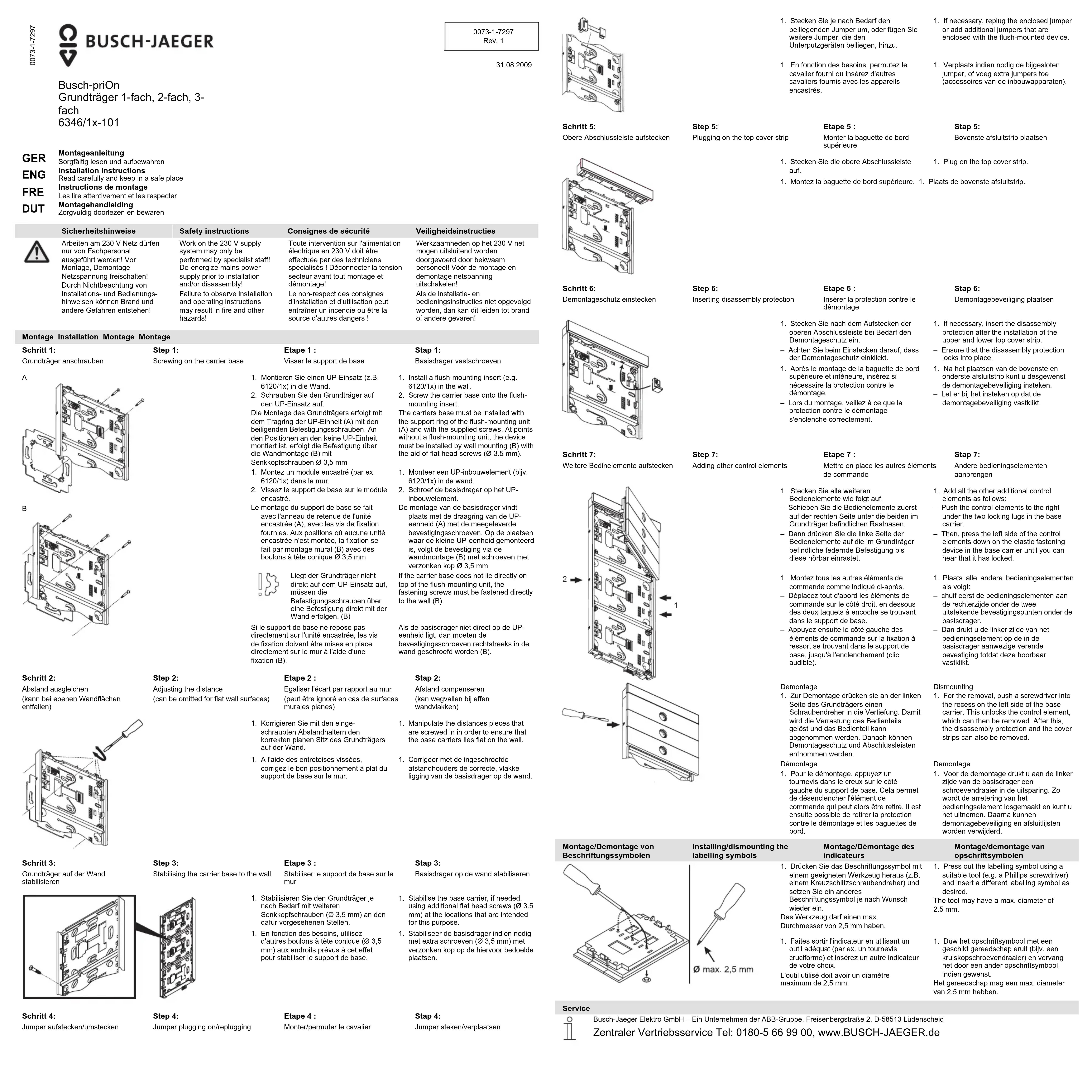

MODE D'EMPLOI 2CKA006310A0138 Busch-Jaeger

Instructions de montage

Les lire attentivement et les respecter

Consignes de sécurité

Toute intervention sur l'alimentation

électrique en 230 V doit être effectuée par des techniciens

spécialisés ! Déconnecter la tension

secteur avant tout montage et

démontage!

Le non-respect des consignes d'installation et d'utilisation peut

entraîner un incendie ou être la

source d'autres dangers !

Montage Installation Montage Montage

Schritt 1:

1. Montieren Sie einen UP-Einsatz (z.B
   6120/1x) in die Wand
2. Schrauben Sie den Grundtrager auf den UP-Einsatz auf
   Die Montage des Grundträgers erfolgt mit dem Tragring der UP-Einheit (A) mit den beiligenden Befestigungsschrauben. An den Positionen an den keine UP-Einheit montiert ist, erfolgt die Befestigung über die Wandmontage (B) mit
   Senkkopfschrauben ∅ 3,5 mm
3. Montez un module encastré (par ex. €120(1x) dans la menu
   6120/1x) dans le mui.
4. Vissez le support de base sur le module
5. Moutre supporte aux sur les modés encastré.
   Le montage du support de base se fait avec l'anneau de retenue de l'unité encastrée (A), avec les vis de fixation fournies. Aux positions où aucune unité encastrée n'est montée, la fixation se fait par montage mural (B) avec des boulons à tête conique ∅ 3,5 mm

Si le support de base ne repose pas directement sur l'unité encastrée, les vis de fixation doivent être mises en place directement sur le mur à l'aide d'une fixation (B).

Etape 2 :

Egaliser

faces)

Egaliser l'écart par rapport au mur

(peut être ignoré en cas de surfaces

murales planes)

1. A l'aide des entretoises vissées,

corrigez le bon positionnement à plat du support de base sur le mur.

Stap 1:

Insérer la protection contre le

démontage

Stap 5:

Mettre en place les autres éléments

de commande

Stap 6:

1. Montez tous les autres éléments de

commande comme indiqué ci-après.

- Déplacez tout d'abord les éléments de commande avec la c'esté droit en dessous

commande sur le cote droit, en dessous des deux taquets à encoche se trouvant

des deux taquets à chou dans le support de base

– Appuyez ensuite le côté gauche des

éléments de commande sur la fixation à

ressort se trouvant dans le support de

base, jusqu'à l'enclenchement (clic audible).

Demontage

1. Pour le démontage, appuyez un

tournevis dans le creux sur le côté

gauche du support de base. Cela permet de désenclencher l'élément de

commande qui peut alors être retiré. Il est

ensuite possible de retirer la protection

contre le démontage et les baguettes de

bord.

he

Montage/Démontage des

indicateurs

Montage/Démontage des

indicateurs

Montage/demontage van

opschriftsymbolen

∅ max. 2,5 mm

1. Faites sortir l'indicateur en utilisant un

outil adéquat (par ex. un tournevis

cruciforme) et inserez un autre indicateur de votre choix.

L'outil utilisé doit avoir un diamètre

maximum de 2,5 mm.
