ICASE TM2 - Thermostat Intellinet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat numérique rackable
Marque	Intellinet
Modèle	ICASE TM2 (710459)
Dimensions	19" (48,26 cm) de large, 1U (4,45 cm) de haut, profondeur standard rack (≈20 cm)
Poids	≈ 0,5 kg
Alimentation	12 V DC, 500 mA (connecteur jack)
Affichage	Écran numérique 3 chiffres, affichage en degrés Celsius
Plage de température	0 °C à 50 °C (mesure et réglage)
Précision	± 0,5 °C
Fonctions principales	Contrôle de température, pilotage de 1 ou 2 ventilateurs de refroidissement, alarme de dépassement de seuil
Capteur	Capteur de température externe fils rouge/blanc, connecteur dédié
Sorties ventilateur	2 ports universels (Ventilateur 1 et Ventilateur 2) pour ventilateurs standard
Réglage	Bouton SET + touches directionnelles pour ajuster la température de consigne
Installation	Montage en rack 19" avec 4 vis fournies (2 par côté)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec, pas de liquide
Sécurité	Protection contre les surtensions, arrêt automatique en cas de dépassement de seuil critique
Pièces détachées et réparabilité	Capteur de température remplaçable ; ventilateurs standards (non fournis) ; pas de pièces internes réparables par l'utilisateur
Informations générales	Conforme aux directives R&TTE 1999/5/CE et DEEE 2002/96/EC ; fabriqué pour INTELLINET NETWORK SOLUTIONS™

FOIRE AUX QUESTIONS - ICASE TM2 Intellinet

Comment installer le thermostat ICASE TM2 dans un rack ?

Fixez le thermostat dans un rack 19" à l'aide des 4 vis fournies (2 de chaque côté). Il occupe 1U de hauteur. Assurez-vous que le rack est bien ventilé.

Comment connecter le capteur de température ?

Branchez le fil rouge du capteur sur le connecteur rouge (gauche) et le fil blanc sur le connecteur noir (droite). Le capteur doit être placé à l'endroit où vous voulez mesurer la température.

Puis-je connecter un ou deux ventilateurs ?

Oui, vous pouvez brancher jusqu'à deux ventilateurs de refroidissement sur les ports Ventilateur 1 et Ventilateur 2 à l'arrière de l'appareil. Ils se mettront en marche selon la température réglée.

Comment régler la température de consigne ?

Appuyez sur le bouton SET pour entrer en mode réglage. La température affichée clignote. Utilisez les touches directionnelles haut/bas pour modifier la valeur. Attendez que l'affichage arrête de clignoter pour valider.

L'affichage est en Fahrenheit ou en Celsius ?

Le thermostat affiche et mesure uniquement en degrés Celsius. Il n'y a pas d'option pour passer en Fahrenheit.

Que faire si le thermostat ne s'allume pas ?

Vérifiez que l'alimentation 12 V DC est branchée et que la prise fonctionne. Le voyant d'alimentation (Power) doit s'allumer. Si le problème persiste, contactez le support technique.

Le capteur de température peut-il être prolongé ?

Il est déconseillé de prolonger le câble du capteur, car cela pourrait altérer la mesure. Utilisez le capteur fourni avec sa longueur d'origine.

Comment nettoyer le thermostat ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec. N'utilisez jamais de liquide, solvant ou produit abrasif.

Où puis-je trouver la garantie de ce produit ?

La garantie est disponible sur le site www.intellinet-network.com/warranty. Conservez la preuve d'achat pour faire valoir vos droits.

Ce thermostat est-il compatible avec des ventilateurs 12 V ?

Oui, les ports ventilateur fournissent du 12 V DC. Assurez-vous que vos ventilateurs ont un connecteur d'alimentation standard (Molex ou similaire).

MODE D'EMPLOI ICASE TM2 Intellinet

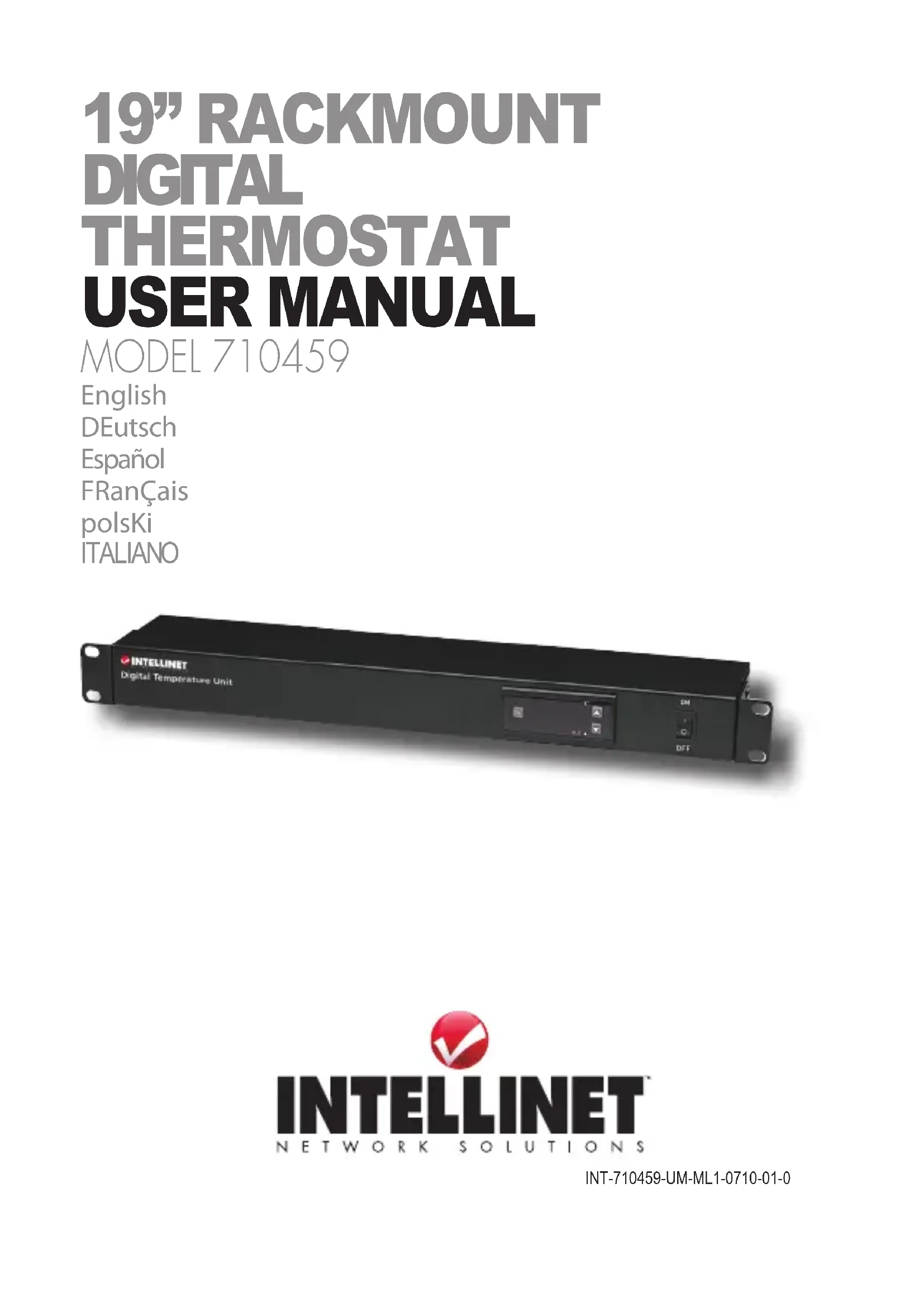

Thermostat numérique rackable 19" • Manuel de l'utilisateur Français

Merci d'avoir acheté le Thermostat numérique rackable 19" INTELLINET NETWORK SOLUTIONS™, modèle 710459. Pour la fiche technique avec une liste de spécifications complète, visitez www.intellinet-network.com.

INSTALLATION MATÉRIELLE

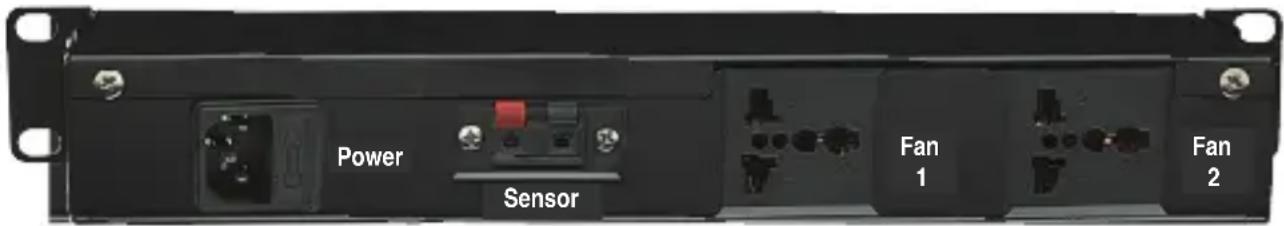

Power Sensor Fan 1 Fan 2

Rack 19"

Le Thermostat numérique est conçu pour les racks 19". Il occupe 1 unité de hauteur. Le pack contient 4 vis de montage. Assurez-vous que vous avez utilisé deux sur chaque côté du rack.

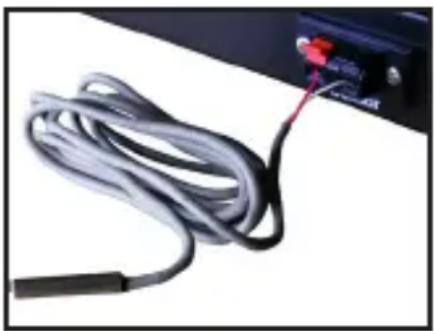

Capteur de température

Connectez le fil de capteur rouge au connecteur de capteur rouge (à gauche) et le fil de capteur blanc au connecteur de capteur noir (à droite).

Ventilateurs de refroidissement

Vous pouvez connecter un ou deux ventilateurs de refroidissement au Thermostat numérique qui ont des connecteurs d'alimentation standard. Branchez le ventilateur simplement à un des ports d'alimentation universel (Ventilateur 1 ou Ventilateur 2) à l'arrière du Thermostat numérique.

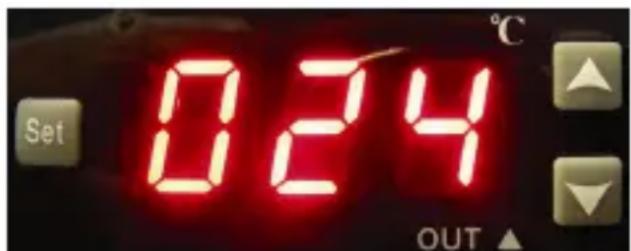

1. Appuyez sur le bouton SET afin d'ajuster la température. Le capteur de

température commence clignoter.

NOTE: Le thermostat affiche et mesure la température en Celsius, pas Fahrenheit.

1. Utilisez les touches directionnelles

afin d'ajuster la température. Après avoir fini, attendez brièvement jusqu'à l'affichage arrête clignoter. La nouvelle valeur de température est maintenant appliquée.

Set 0.24 °C OUT ▲

FRAnÇAiS: Pour consulter les informations sur la garantie, visitez www.intellinet-network.com/warranty.

Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2002/96/EC sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

iTALiAnO

Cet appareil satisfait aux exigences de la directive R&TTE 1999/5/CE.

POLSki

intEllinEt nEtWoRK solutions ^™ offre un assortiment complet de produits de réseau actifs et passifs. Pour plus d'informations veuillez contacter votre revendeur ou utiliser la page d'accueil www.intellinet-network.com.

Tous les produits mentionnés sont des marques commerciales ou des marques déposées de leurs propriétaires respectifs.
