Type de produit	Thermostat
Marque	Intellinet
Modèle	710442
Catégorie	Thermostat pour racks et bâts
Dimensions (L × l × h)	60 × 33 × 43 mm
Plage de température	0 – 60 °C
Type de montage	Clip pour rail DIN 35 mm
Fonction principale	Activation du ventilateur à seuil réglable
Connecteurs	2 connecteurs femelles et 1 bornier à vis
Accessoires inclus	Adaptateur mâle/mâle, fils de connexion, clip de fixation
Matériau du boîtier	Plastique
Couleur	Noir (estimation)
Certification	Directive R&TTE 1999/5/CE
Garantie	2 ans (estimation)
Recyclage	Conforme à la directive DEEE (2002/96/EC)

FOIRE AUX QUESTIONS - 710442 Intellinet

Comment installer le thermostat Intellinet 710442 ?

Choisissez un emplacement adapté, connectez les deux fils aux bornes 1 et 2 du thermostat (A) et serrez les vis. Déconnectez le connecteur femelle du module ventilateur, insérez l'adaptateur mâle/mâle, puis rebranchez. Ajustez la température avec la molette (D) et fixez le thermostat sur un rail DIN à l'aide du clip (E).

Quelle est la plage de température réglable ?

La plage de température est de 0 à 60 °C. Tournez la molette (D) pour régler le seuil d'activation du ventilateur.

Comment connecter les fils ?

Insérez les deux fils dans les bornes repérées 1 et 2 du thermostat (A) et serrez les vis pour les fixer solidement.

L'adaptateur mâle/mâle est-il inclus ?

Oui, un adaptateur mâle/mâle est fourni dans l'emballage pour connecter le thermostat au module de température du ventilateur.

Le thermostat peut-il être utilisé avec tout type de ventilateur ?

Il est conçu pour les ventilateurs de racks et d'armoires. Assurez-vous que le connecteur femelle du ventilateur est compatible avec l'adaptateur mâle/mâle inclus.

Que faire si le ventilateur ne s'active pas ?

Vérifiez le réglage du thermostat : la température ambiante doit dépasser le seuil défini. Contrôlez également les connexions des fils et de l'adaptateur. Assurez-vous que le ventilateur est alimenté.

Comment fixer le thermostat sur un rail DIN ?

Utilisez le clip (E) fourni : encliquetez-le sur un rail DIN 35 mm. Le thermostat se fixe ensuite sur le clip.

Quelle est la tension d'alimentation requise ?

La tension d'alimentation n'est pas spécifiée dans la notice. Généralement, ces thermostats fonctionnent en basse tension (5V ou 12V DC). Consultez les caractéristiques de votre ventilateur.

Le thermostat est-il compatible avec les armoires serveurs ?

Oui, il est spécialement conçu pour les racks et bâts (armoires serveurs). Son format compact (60×33×43 mm) permet une installation dans des espaces réduits.

Comment nettoyer le thermostat ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon sec et doux pour essuyer la surface. N'utilisez pas de produits abrasifs ou de solvants.

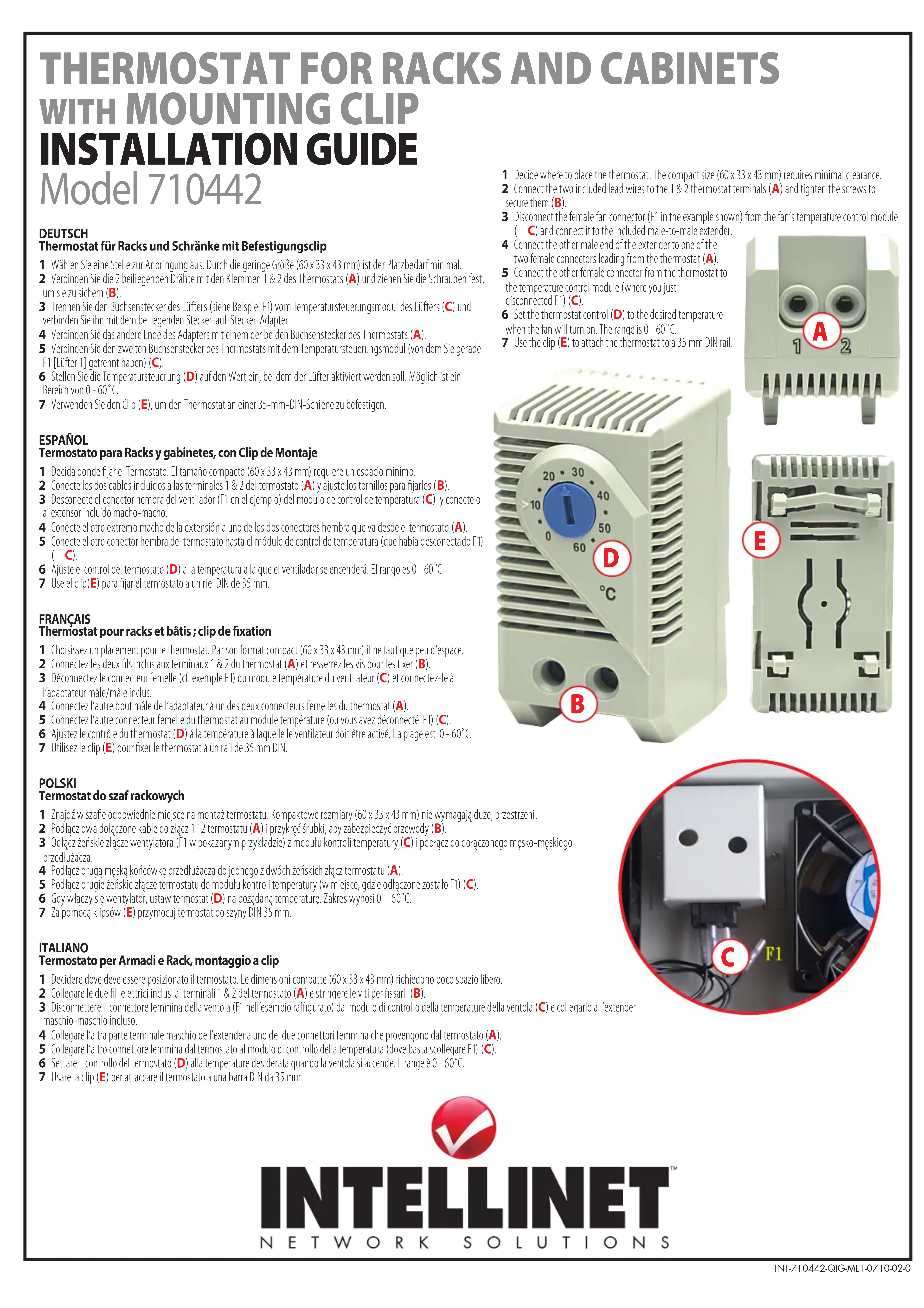

MODE D'EMPLOI 710442 Intellinet

Thermostat pour racks et bâts ; clip de fixation

1 Choisissez un placement pour le thermostat. Par son format compact (60× 33× 43mm) il ne faut que peu d'espace. 2 Connectez les deux fils inclus aux terminaux 1 & 2 du thermostat (A) et resserrez les vis pour les fixer (B). 3 Déconnectez le connecteur femelle (cf. exemple F1) du module température du ventilateur (C) et connectez-le à l'adaptateur masculin/male inclus. 4 Connectez l'autre bout male de l'adaptateur à un des deux connecteurs femelles du thermostat (A). 5 Connectez l'autre connecteur femelle du thermostat au module température (ou vous avez déconnecté F1) (C). 6 Ajustez le contrôle du thermostat (D) à la température à laquelle le ventilateur doit être activé. La plage est 0 - 60°C. 7 Utilisez le clip (E) pour fixer le thermostat à un rail de 35 mm DIN.

Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2002/96/EC sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le rendant à son point de vente ou au point de ramassage local dans toute municipality, à des fins de recyclage.

FRANÇAIS — Pour consulter les informations sur la garantie, visitez

Cet appareil satisfait aux exigences de la directive R&TTE 1999/5/CE.

INTELLINET NETWORK SOLUTIONS" offre un assortiment complet de produits de réseau actifs et passifs. Pour plus d'informations veuillez contacter votre revendeur ou utilisez la page d'accueil www.intellinet-network.com.

Tous les produits mentionnés sont des marques commerciales ou des marques déposées de leurs propriétaires respectifs.
