Type de produit	Détecteur d'eau
Marque	MYFOX
Modèle	TA4006
Dimensions	L 100 mm × l 150 mm × P 25 mm
Poids	155 g
Alimentation	2 piles alcalines AA LR6
Autonomie	3 ans
Fréquence radio	433,92 MHz
Portée en champ libre	150 m
Indice de protection	IP33
Altitude maximale de fonctionnement	2000 m
Fonction principale	Détection d'eau et alerte
Installation	Fixation murale par adhésif double face ou vis ; sonde placée à 2 mm du sol, électrodes vers le bas
Association	Mode apprentissage sur la centrale, retirer la languette de protection des piles
Supervision des piles	Signalement par message de la centrale
Contenu de la boîte	Détecteur, platine de fixation, piles, vis, adhésif double face
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas toucher les électrodes avec un objet métallique ; risque d'explosion si piles incorrectes
Certifications	Conforme à la directive R&TTE 1999/5/CE

FOIRE AUX QUESTIONS - TA4006 MYFOX

Comment associer le détecteur d'eau Myfox TA4006 à la centrale ?

Entrez en mode apprentissage sur votre centrale, puis retirez la languette de protection des piles située à l'arrière du détecteur. La centrale confirme la réussite par un signal sonore.

Où installer la sonde de détection ?

Placez la sonde le plus près possible du sol, à environ 2 mm du sol, sans le toucher. Utilisez le carré d'adhésif pour la fixer sur un support plat non métallique, électrodes orientées vers le bas.

Comment remplacer les piles ?

Ouvrez la trappe des piles au dos du détecteur à l'aide d'un tournevis. Insérez 2 piles alcalines AA LR6 en respectant les polarités. Refermez la trappe.

Quelle est l'autonomie des piles ?

L'autonomie est d'environ 3 ans. La centrale vous avertit lorsque les piles sont faibles.

Que faire en cas de détection d'eau ?

Le détecteur déclenche une alerte sur la centrale. Vérifiez la présence d'eau et séchez la sonde. Si l'alerte persiste, assurez-vous que la sonde n'est pas en contact avec un objet métallique.

Le détecteur est-il étanche ?

Le détecteur a un indice de protection IP33, ce qui signifie qu'il est protégé contre les projections d'eau. Cependant, il ne doit pas être immergé.

Quelle est la portée du signal radio ?

La portée est de 150 mètres en champ libre. Les obstacles peuvent réduire cette portée.

Comment fixer le détecteur au mur ?

Fixez la platine murale à l'aide de l'adhésif double face ou de vis. Percez le mur, posez la cheville et vissez en laissant 5 mm entre la tête de vis et le mur. Positionnez la boutonnière sur la tête de vis. Clipsez ensuite le détecteur sur la platine jusqu'au clic.

Que signifie le signal sonore de la centrale ?

Un signal sonore de la centrale indique la réussite de l'association ou une alerte de détection d'eau. Consultez la notice de votre centrale pour plus de détails.

Comment nettoyer le détecteur ?

Nettoyez le détecteur avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

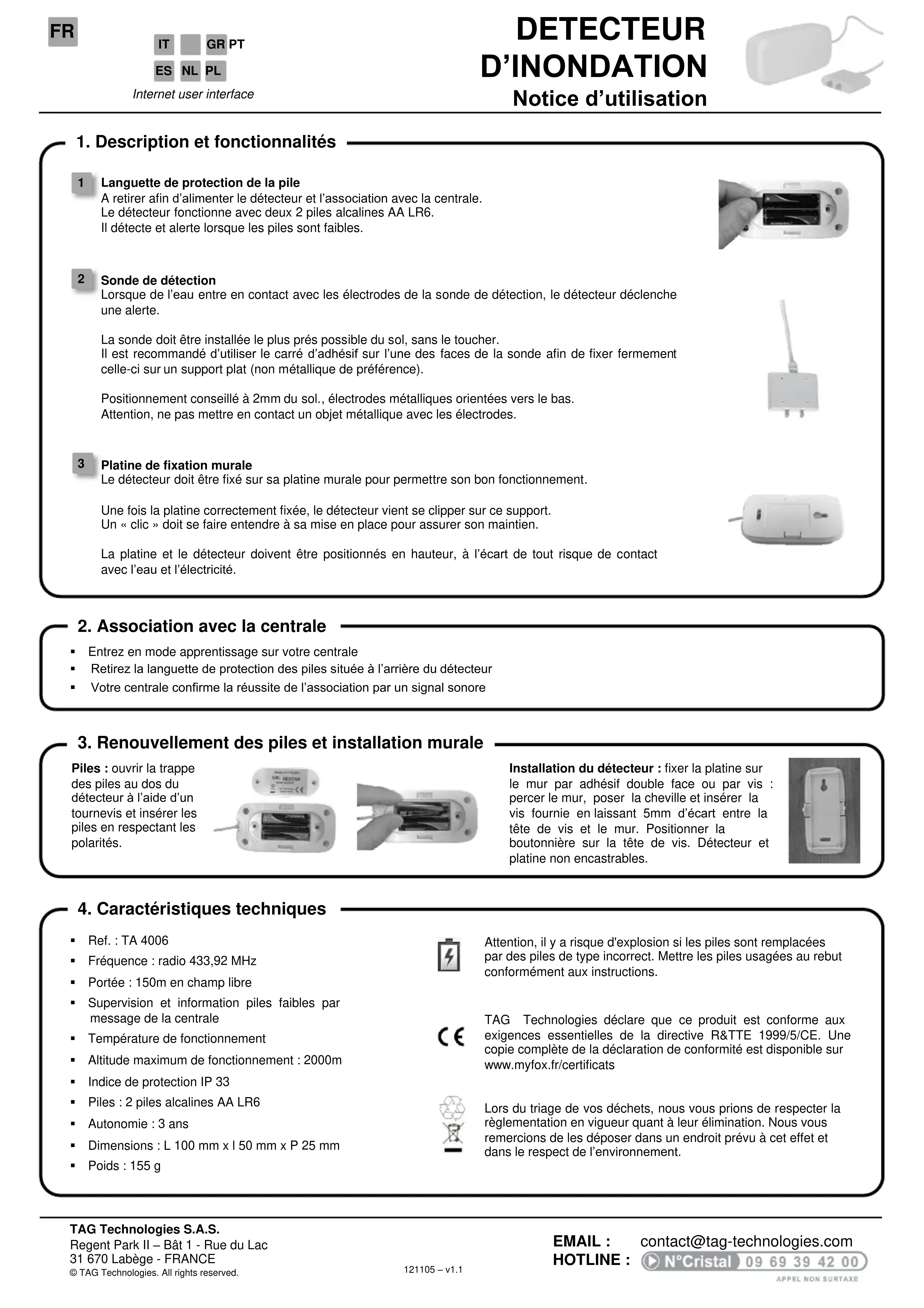

MODE D'EMPLOI TA4006 MYFOX

1. Description et fonctionnalités

1 Languette de protection de la pile

A retirer afin d'alimenter le détecteur et l'association avec la centrale.

Le détector fonctionne avec deux 2 piles alcalines AA LR6.

Il détecte et alerte lorsque les piles sont faibles.

2 Sonde de détction

Lorsque de l'eau entre en contact avec les électrodes de la sonde de détction, le détecteur déclenché une alerte.

La sonde doit être installée le plus après possible du sol, sans le toucher.

Il est recommendé d'utiliser le carre d'adhésif sur l'une des faces de la sonde afin de fixer fermement cette-ci sur un support plat (non métallique de préférence).

Positionnement conseilé à 2mm du sol., electrodes métalliques orientées vers le bas.

Attention, ne pasmettre en contact un objet metallique avec les electrodes.

3 Platine de fixation murale

Le détector doit être fixé sur sa platine murale pour permettre son bon fonctionnement.

Une fois la platine correctement fixée, le détecteur vient se clipper sur ce support.

Un « clic » doit se faire entendre à sa mise en place pour assurer son maintien.

La platine et le détecteur doivent être positionnés en hauteur, à l'écart de tout risque de contact avec l'eau et l'électricité.

2. Association avec la centrale

• Entrez en mode apprentice sur votre centrale
  Retirez la languette de protection des piles située à l'arrière du détecteur
• Voiture centrale confirme la réussite de l'association par un signal sonore

3. Renouvellement des piles et installation murale

Piles : ouvrir la trappe

des piles au dos du

detecteur à l'aide d'un

tournevis et insérer les

piles en respectant les polarités.

Installation du détecteur: fixer la platine sur le mur par adhésif double face ou par vis: percer le mur, poser la cheville et insérer la vis fournie en laissant 5mm d'écart entre la tête de vis et le mur. Positionner la boutonnière sur la tête de vis. Détecteur et platine non encastrables.

4. Caractéristiques techniques

Ref.: TA 4006
- Fréquence : radio 433,92 MHz
Portee:150m en champ libre
Supervision et information piles faibles par message de la centrale
- Température de fonctionnement
- Altitude maximum de fonctionnement : 2000m
- Indice de protection IP 33
- Piles : 2 piles alcalines AA LR6
Autonomie : 3 ans
Dimensions:L 100mm× 150mm× P25mm
- Poids: 155 g

Attention, il y a risque d'explosion si les piles sont remplacées par des piles de type incorrect. Mettre les piles usagées au rebut conformément aux instructions.

C

TAG Technologies déclare que ce produit est conforme aux exigences essentielles de la directive R&TTE 1999/5/CE. Une copie complète de la déclaration de conformité est disponible sur www.myfox.fr/certificats

Lors du triage de vos déchets, nous vous prions de respecter la riglementation en vigueur quant à leur élimination. Nous vous remercions de les déposer dans un endroit prévu à cet effet et dans le respect de l'environnement.
