Type de produit	Détecteur de monoxyde de carbone (CO)
Marque	Myfox
Modèle	TA4005
Dimensions (L x l x H)	138 x 190 x 40 mm
Poids	200 g
Alimentation	1 pile 9V alcaline, autonomie 3 ans
Fréquence radio	433,92 MHz
Portée radio	150 m en champ libre
Température de fonctionnement	-10°C à +50°C
Altitude maximale	2000 m
Indice de protection	IP20
Durée de vie	5 ans en environnement sain
Seuils d'alarme	30 ppm (pré-alarme), 50 ppm, 100 ppm, 300 ppm (avec temps de déclenchement selon norme NF EN 50291)
Fonctions principales	Alarme sonore, voyants LED (vert/rouge), écran LCD, bouton test, mode silence (50 s), association radio avec centrale
Installation	Murale (vis fournies, diamètre 6 mm, écart 5 mm) ou sur surface plane via languette
Entretien et nettoyage	Test mensuel obligatoire, remplacer pile tous les 3 ans, nettoyer avec un chiffon sec
Sécurité	Ne pas peindre, éviter produits chimiques (solvants, vernis), respecter polarité pile, ne pas remplacer par pile incorrecte, mise au rebut conforme à la réglementation
Pièces détachées et réparabilité	Pile 9V standard, vis de fixation fournies ; réparation non recommandée par l'utilisateur
Informations générales	Conforme à la directive R&TTE 1999/5/CE et à la norme NF EN 50291 ; déclaration de conformité sur www.myfox.fr/certificats
Affichage	Affiche concentration CO (ppm) et température en veille ; rétroéclairage en alarme
Mode veille	LED verte clignote toutes les minutes, écran alterne CO et température
Mode alarme	3 bips toutes les 3 secondes, LED rouge clignote, écran éclairé
Mode silence	Appui sur bouton test coupe l'alarme pendant 50 s, LED rouge clignote, écran affiche « SILENCE »

FOIRE AUX QUESTIONS - TA4005 MYFOX

Comment installer le détecteur TA4005 ?

L'installation peut se faire au mur ou sur une surface plane. Pour une installation murale, percez un trou de Ø6 mm, insérez la cheville et la vis fournie en laissant 5 mm entre la tête et le mur, puis accrochez le détecteur par la boutonnière. Pour une pose sur surface plane, dépliez la languette et placez-le à l'horizontale. Respectez une distance minimale de 2 m des sources potentielles de CO.

Comment tester le détecteur ?

Appuyez sur le bouton TEST. Le détecteur émet une alarme sonore et l'écran LCD s'allume. Un test mensuel est recommandé pour vérifier le bon fonctionnement. Le test vérifie l'alarme sonore et l'affichage.

Que faire lorsque l'alarme retentit ?

Ouvrez immédiatement les fenêtres pour aérer, évacuez les lieux, vérifiez que tout le monde est sorti, puis appelez les secours. Ne pas rester dans la zone.

Comment remplacer la pile ?

Soulevez la languette de maintien pour accéder au logement. Retirez la pile usagée et insérez une nouvelle pile 9V alcaline en respectant les polarités. Refermez la trappe. Remplacer la pile tous les 3 ans ou dès que l'appareil indique une batterie faible.

Quelle est la durée de vie du détecteur ?

La durée de vie est de 5 ans en environnement sain. Passé ce délai, remplacez l'appareil complet. La pile doit être changée tous les 3 ans.

Comment associer le détecteur à la centrale ?

Mettez la centrale en mode apprentissage, puis appuyez sur le bouton TEST du détecteur. Attendez quelques secondes que la centrale confirme par un signal sonore. L'association est réussie.

Où placer le détecteur dans la maison ?

Installez le détecteur dans les pièces où se trouvent des appareils à combustion (chaudière, poêle, cheminée). Évitez les cuisines, salles de bains et zones très humides. Placez-le à au moins 2 m des sources de CO, à hauteur de la tête en position couchée.

Que signifie le clignotement de la LED verte ?

La LED verte clignote toutes les minutes en fonctionnement normal, indiquant que le détecteur est sous tension et actif. Si elle ne clignote pas, vérifiez la pile.

Le détecteur peut-il détecter le gaz naturel ou la fumée ?

Non, ce détecteur est spécifiquement conçu pour le monoxyde de carbone (CO). Il ne détecte ni le gaz naturel, ni le propane, ni la fumée d'incendie. Pour ces risques, utilisez des détecteurs dédiés.

Comment nettoyer le détecteur ?

Utilisez un chiffon sec pour nettoyer l'extérieur. N'utilisez pas de produits chimiques, solvants ou détergents. Ne peignez pas le détecteur.

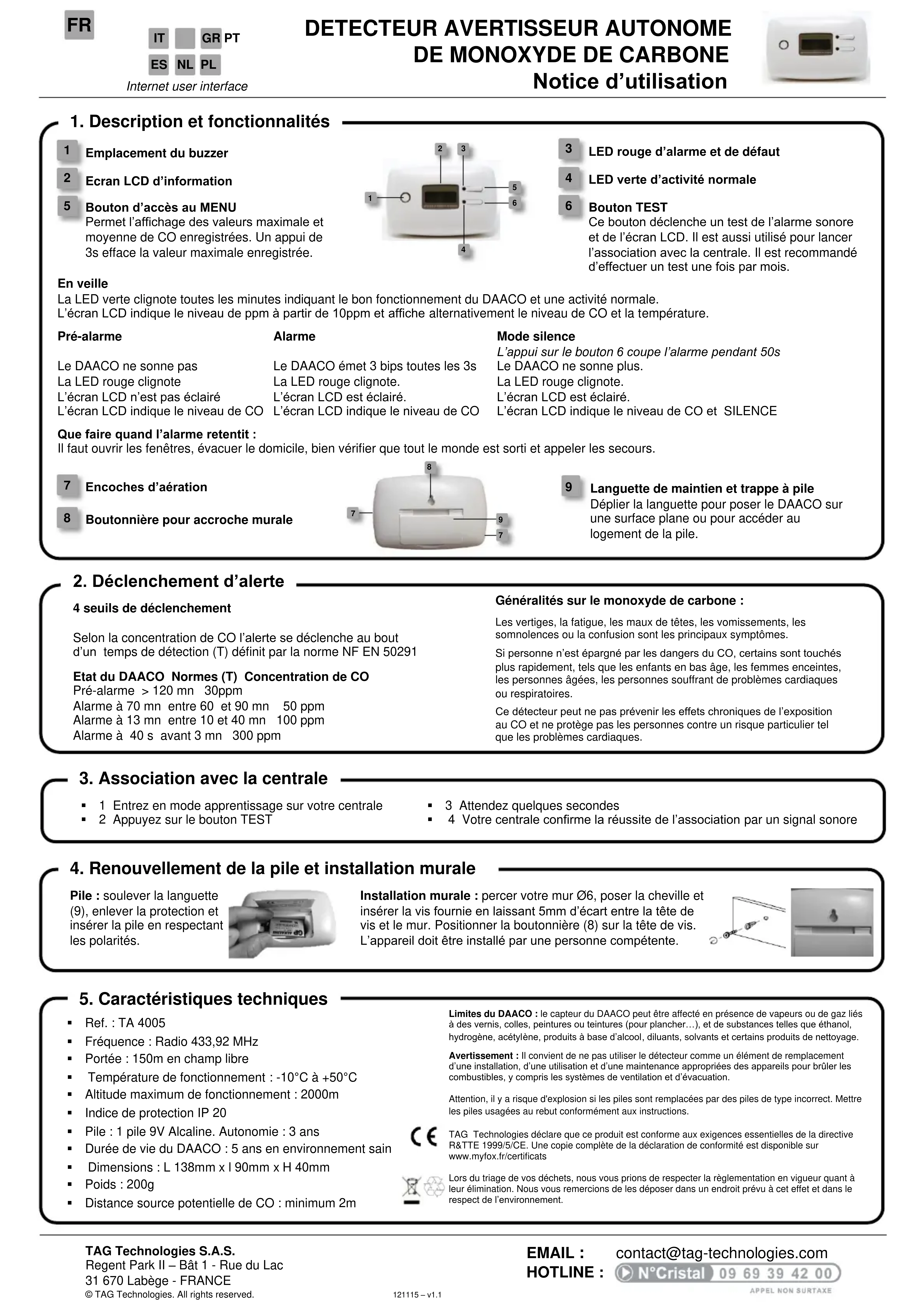

MODE D'EMPLOI TA4005 MYFOX

1. Description et fonctionnalités

1 Emplacement du buzzer
2 Ecran LCD d'information
5 Bouton d'accès au MENU Permet l'affichage des valeurs maximale et moyenne de CO enregistrées. Un appui de 3s efface la valeur maximale enregistrée.

3 LED rouge d'alarme et de défaut
4 LED verte d'activité normale

6 Bouton TEST

Ce bouton déclenché un test de l'alarme sonore et de l'écran LCD. Il est aussi utilisé pour lancer l'association avec la centrale. Il est recommandé d'effectuer un test une fois par mois.

En veille

La LED verte clignote toutes les minutes indiquant le bon fonctionnement du DAACO et une activite normale. L'écran LCD indique le niveau de ppm à partir de 10ppm et affiche alternatively le niveau de CO et la température.

Pre-alarme

Alarme

Le DAACO ne sonne pas
La LED rouge clignote
L'écran LCD n'est pas éclairé
L'écran LCD indique le niveau de CO

Le DAACO émet 3 bips toutes les 3s
La LED rouge clignote.
L'écran LCD est éclairé.
L'écran LCD indique le niveau de CO

Mode silence

L'appui sur le bouton 6 coupe l'alarme pendant 50s
Le DAACO ne sonne plus.
La LED rouge clignote.
L'écran LCD est éclairé.
L'écran LCD indique le niveau de CO et SILENCE

Que faire quand l'alarme retentit :

Il faut ouvrir les fenêtres, évacuer le domicile, bien vérifier que tout le monde est sorti et appeler les secours.

7 Encoches d'airation
8 Boutonniere pour accroche murale

9 Languette de maintain et trappe à pile

Déplier la languette pour poser le DAACO sur une surface plane ou pour acceder au logement de la pile.

2. Déclenchement d'alerte

4 seuils de déclenchement

Selon la concentration de CO l'alerte se déclenché au bout d'un temps de détention (T) définit par la norme NF EN 50291

Etat du DAACO Normes (T) Concentration de CO

Pré-alarme > 120 mn 30ppm

Alarme à 70 mn entre 60 et 90 mn 50 ppm

Alarme à 13 mn entre 10 et 40 mn 100 ppm

Alarme à 40 s avant 3 mn 300 ppm

Généralités sur le monoxyde de carbone :

Les vertiges, la fatigue, les maux de têtes, les vomissements, les somnolences ou la confusion sont les principaux symptômes.

Si personne n'est épargné par les dangers du CO, certains sont touchés plusrapidement,tels que les enfants en bas age,les femmes enceintes, les personnes agées,les personnes souffrant de problèmes cardiaques ou respiratoires.

Ce détector peut ne pas prévenir les effets chroniques de l'exposition au CO et ne protège pas les personnes contre un risque particulier tel que les problèmes cardiaques.

3. Association avec la centrale

• 1 Entrez en mode apprentice sur votre centrale
  2 Appuyez sur le bouton TEST

3Attendezquelques secondes
4 Notre centrale confirme la reussite de l'association par un signal sonore

4. Renouvellement de la pile et installation murale

Pile: soulever la languette (9), enlever la protection et insérer la pile en respectant les polarités.

Installation murale : percer votre mur Ø6,poser la chevelle et insérer la vis fournie en laissant 5mm d'écart entre la tête de vis et le mur. Positionner la boutonniere (8) sur la tête de vis. L'appareil doit être installé par une personne compétente.

5. Caracteristiques techniques

Ref.: TA 4005
- Fréquence: Radio 433,92 MHz
Portee : 150m en champ libre
- Température de fonctionnement: -10°C à +50°C
- Altitude maximum de fonctionnement : 2000m
- Indice de protection IP 20
- Pile:1 pile 9V Alcaline. Autonomie:3 ans
Durée de vie du DAACO : 5 ans en environnement sain
Dimensions:L138mmx190mmxH40mm
- Poids:200g
- Distance source potentielle de CO : minimum 2m

Limits du DAACO : le capteur du DAACO peut être affecté en présence de vapeurs ou de gaz liés à des vernis, colles, peintures ou teintures (pour plancher...), et de substances telles que éthanol, hydrogène, acetylene, produits à base d'alcool, diluants, solvants et certains produits de nettoyage.

Avertissement : Il convient de ne pas utiliser le détector comme un élément de remplacement d'une installation, d'une'utilisation et d'une maintenance appropriées des apparèts pour brûler les combustibles, y compris les systèmes de ventilation et d'évacuation.

Attention, il y a risque d'explosion si les piles sont remplacées par des piles de type incorrect. Mettre les piles usagées au rebut conformément aux instructions.

TAG Technologies déclare que ce produit est conforme aux exigences essentielles de la directive R&TTE 1999/5/CE. Une copie complète de la déclaration de conformité est disponible sur www.myfox.fr/certificats

Lors du triage de vos déchets, nous vous prions de respecter la règlementation en vigueur quant à leur élimination. Nous vous remercions de les déposer dans un endroit prévu à cet effet et dans le respect de l'environnement.
