Caractéristiques	Détails
Type de produit	Caméra de surveillance
Capacité de stockage	Jusqu'à 8 To
Connectivité	Ethernet, Wi-Fi
Résolution vidéo	1080p Full HD
Vision nocturne	Oui, infrarouge
Détection de mouvement	Oui, avec alertes
Compatibilité	Compatible avec plusieurs systèmes d'exploitation
Installation	Installation facile avec guide utilisateur
Maintenance	Mises à jour logicielles régulières
Sécurité des données	Chiffrement des données, accès sécurisé
Dimensions	Compact, adapté pour divers emplacements
Poids	Léger, facile à manipuler
Garantie	Garantie limitée du fabricant

FOIRE AUX QUESTIONS - LinkStation 420 NVR BUFFALO

Comment configurer la BUFFALO LinkStation 420 NVR pour la première fois ?

Pour configurer la BUFFALO LinkStation 420 NVR, connectez-la à votre réseau local via un câble Ethernet, puis allumez l'appareil. Accédez à l'interface de configuration via votre navigateur en entrant l'adresse IP de l'appareil. Suivez les instructions à l'écran pour terminer la configuration.

Comment connecter une caméra de surveillance à la BUFFALO LinkStation 420 NVR ?

Pour connecter une caméra de surveillance à la BUFFALO LinkStation 420 NVR, allez dans l'interface de configuration, sélectionnez 'Ajouter une caméra', puis suivez les instructions pour entrer les informations de la caméra, comme l'adresse IP et les identifiants.

Que faire si je ne peux pas accéder à l'interface de la BUFFALO LinkStation 420 NVR ?

Si vous ne pouvez pas accéder à l'interface, vérifiez que l'appareil est allumé et correctement connecté au réseau. Assurez-vous également que votre ordinateur est sur le même réseau. Si le problème persiste, essayez de redémarrer l'appareil.

Comment sauvegarder les enregistrements vidéo de la BUFFALO LinkStation 420 NVR ?

Pour sauvegarder les enregistrements vidéo, accédez à l'interface de configuration, allez dans la section 'Enregistrements' et sélectionnez l'option de sauvegarde. Vous pouvez choisir de sauvegarder sur un périphérique USB ou sur un autre emplacement réseau.

Comment résoudre des problèmes de connexion de caméra sur la BUFFALO LinkStation 420 NVR ?

Si vous rencontrez des problèmes de connexion de caméra, vérifiez d'abord que la caméra est allumée et connectée au même réseau que la BUFFALO LinkStation 420 NVR. Vérifiez également les paramètres de réseau de la caméra et assurez-vous qu'ils sont corrects.

Que faire si la BUFFALO LinkStation 420 NVR ne détecte pas ma caméra ?

Si la BUFFALO LinkStation 420 NVR ne détecte pas votre caméra, vérifiez que la caméra est compatible avec l'appareil. Assurez-vous également que le firmware de la BUFFALO LinkStation est à jour. Vous pouvez aussi essayer de redémarrer la caméra et la NVR.

Comment mettre à jour le firmware de la BUFFALO LinkStation 420 NVR ?

Pour mettre à jour le firmware, accédez à l'interface de configuration de la BUFFALO LinkStation 420 NVR, allez dans 'Mise à jour du firmware' et suivez les instructions pour télécharger et installer la dernière version disponible.

Comment réinitialiser la BUFFALO LinkStation 420 NVR aux paramètres d'usine ?

Pour réinitialiser la BUFFALO LinkStation 420 NVR, localisez le bouton de réinitialisation sur l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Cela réinitialisera l'appareil aux paramètres d'usine.

Pourquoi mes vidéos sont-elles floues sur la BUFFALO LinkStation 420 NVR ?

Si vos vidéos sont floues, vérifiez d'abord l'objectif de la caméra pour vous assurer qu'il est propre. Assurez-vous également que la résolution de la caméra est correctement configurée et que la caméra est correctement focalisée.

Comment accéder aux enregistrements à distance sur la BUFFALO LinkStation 420 NVR ?

Pour accéder aux enregistrements à distance, téléchargez l'application mobile ou le logiciel compatible, connectez-vous avec vos identifiants, puis sélectionnez l'option 'Enregistrements' pour visualiser les vidéos stockées.

MODE D'EMPLOI LinkStation 420 NVR BUFFALO

Manuel d'utilisation

www.buffalo-technology.com

35020811-01

2015.02

Table des matières

Chapitre 1 Demarrage. 5

Schemas 5

Modification du mot de passer administrateur et ajust d'un dossier partagé 6

Mise sous tension et hors tension de la LinkStation .8

Chapitre 2 Configuration 9

Ouverture d'Easy Admin (Administration facile) 9

Getting Started (Prise en main) 10

Ouverture des Advanced Settings (Paramètres avancés)......11

Chapitre 3 Partage de fichiers 13

Ajout de dossiers partages. 13

Ajout d'utilisateurs 14

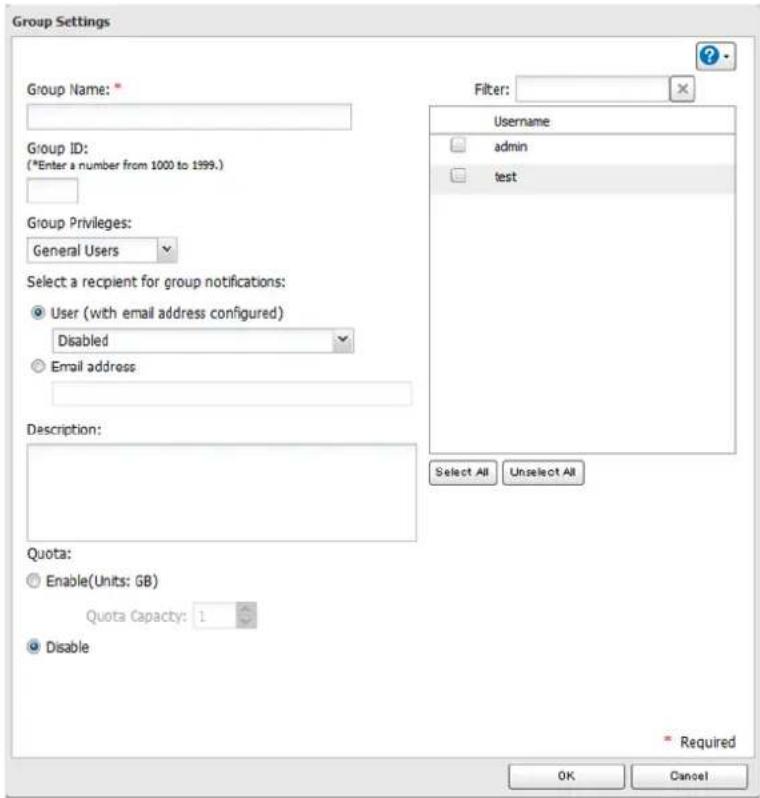

Ajout de groupes. 15

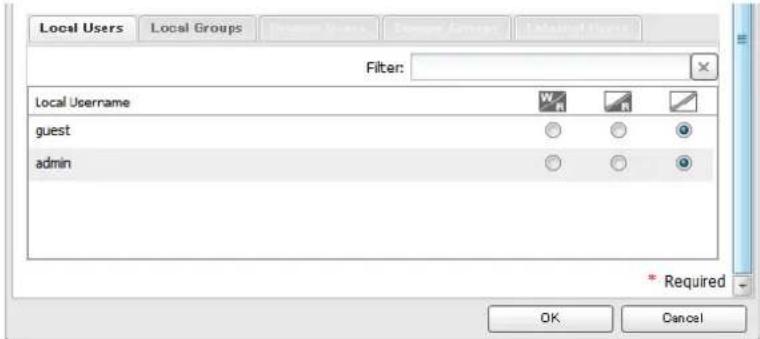

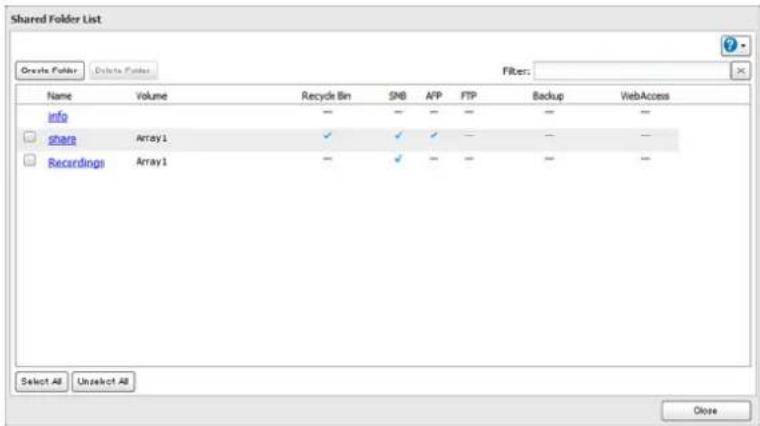

Utilisateurs locaux/Groupes 17

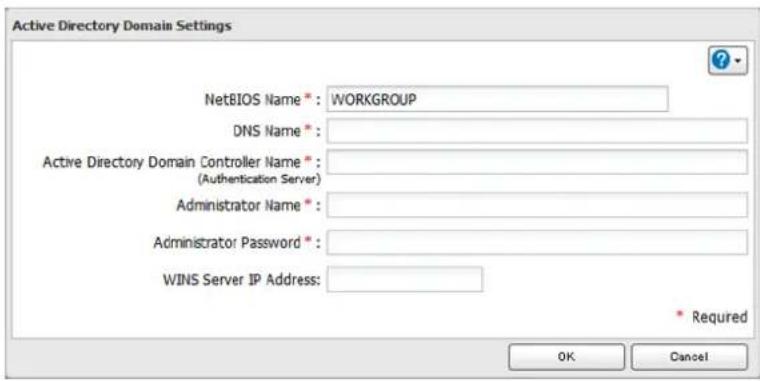

Active Directory 19

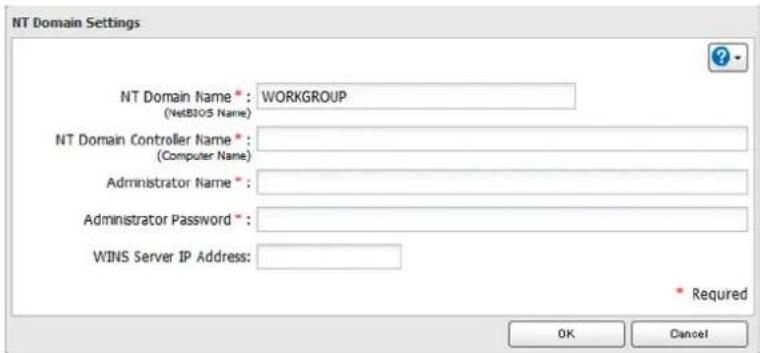

Domaine NT 21

Authentication utiliseur via un serveur SMB externe 23

Chapitre 4 Gestion du stockage 26

Batteries de disques RAID 26

Travailler avec les batteries de disques RAID 26

Utilisation du mode JBOD 26
Modification du mode RAID 27
RMM (RAID Mode Manager) 28

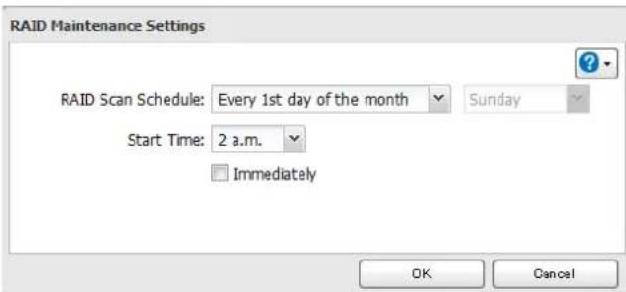

I'analyse RAID. 29

Ajout d'un disque dur externe 30

Connexion d'un disque dur externe 30
Compatibilité 30

Déconnexion des disques durs 30

Déconnexion à l'aide du bouton Fonction 31

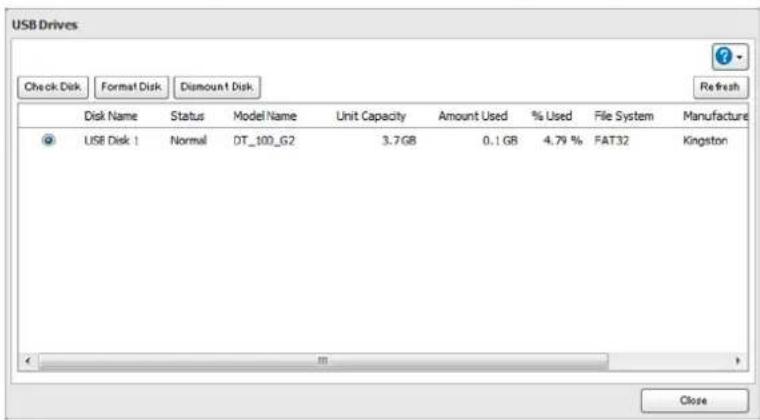

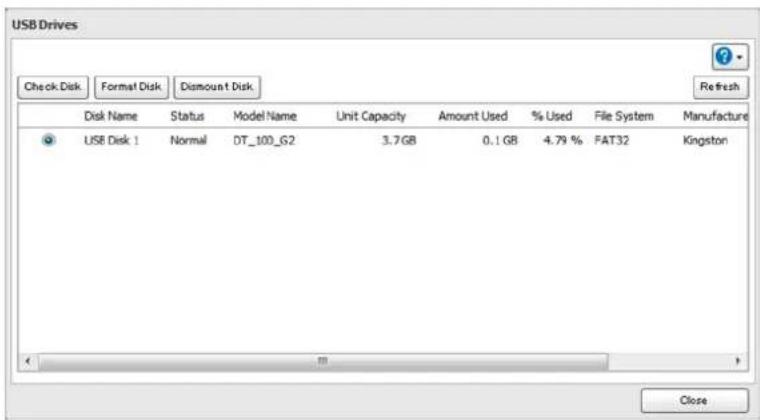

Déconnexion depuis Settings (Réglages) 31

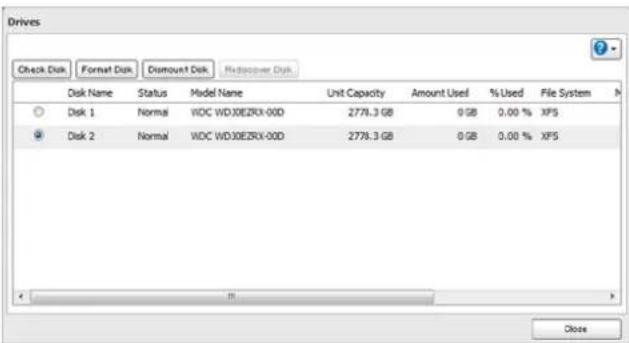

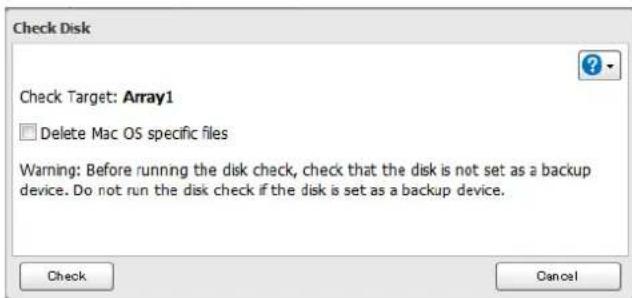

Vérification des disques durs 32

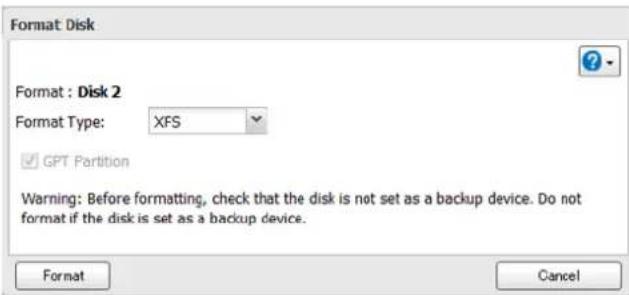

Formatage des disques 33

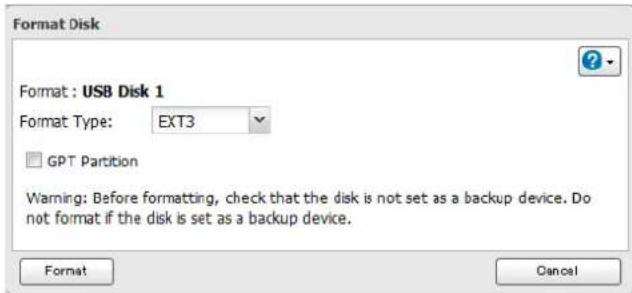

Formatage des disques durs externes 34

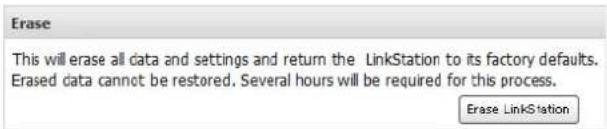

Effacer complètement les données de la LinkStation.........34

Quotas des disques 35

Quotas pour les utilisateurs 36
Quotas pour les groupes 36

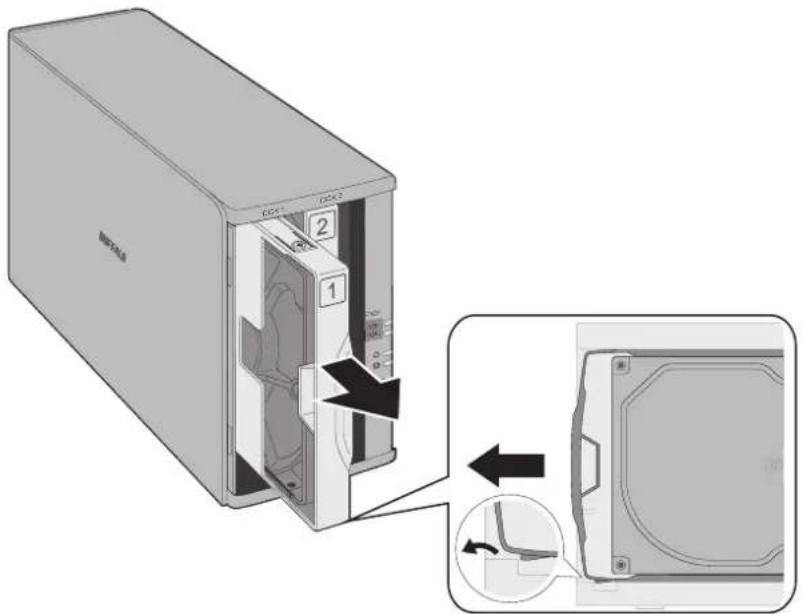

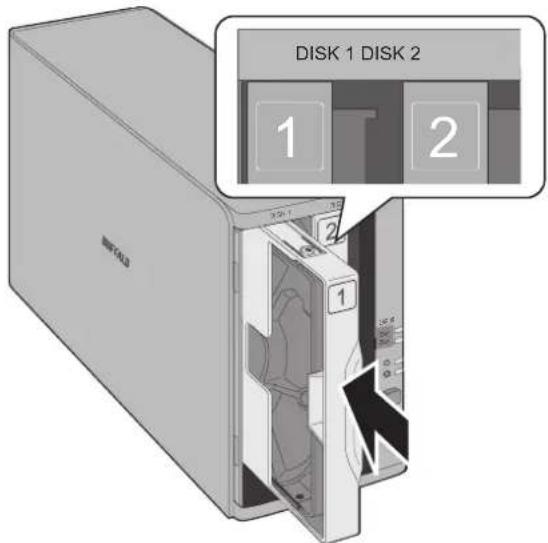

Remplacement de disque dur 37

Exemples de remplacement de disque dur. 37

Chapitre 5 Accès à distance 42

WebAccess 42

Configuration depuis un ordinateur 42

FTP 45

Chapitre 6 Sauvegarde. 48

Sauvegarde depuis la LinkStation 48

Preparation d'une destination de sauvegarde 48

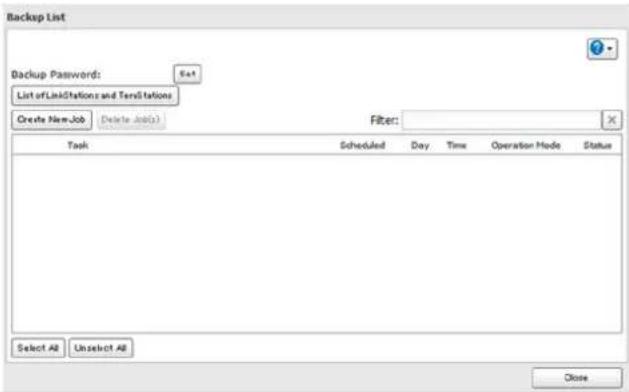

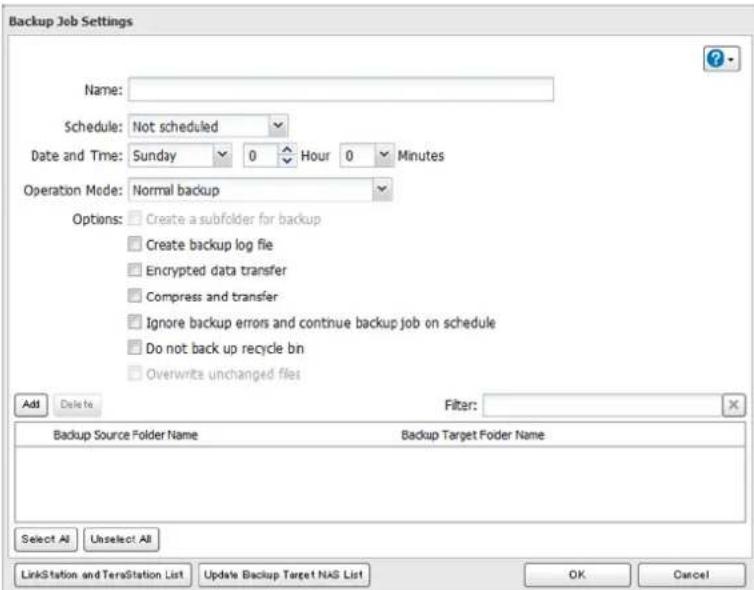

Configuration d'une tâche de sauvegarde 49

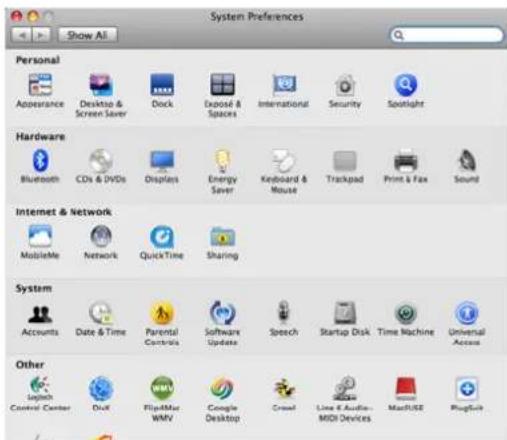

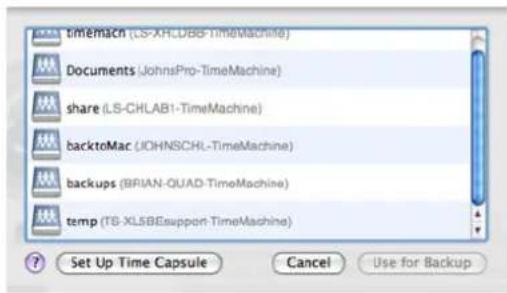

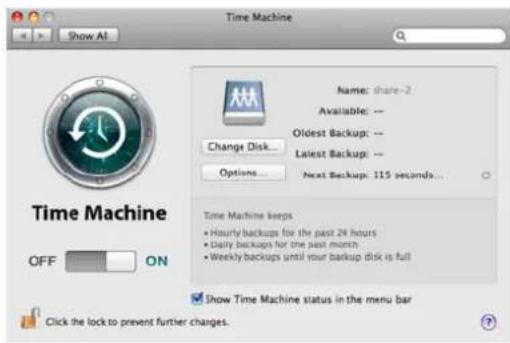

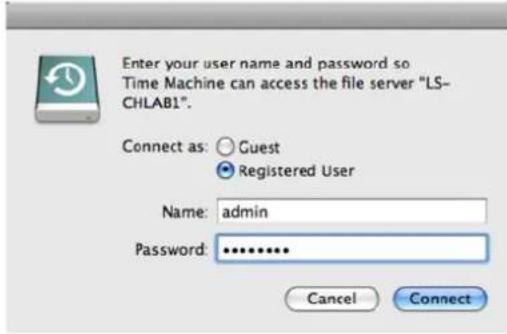

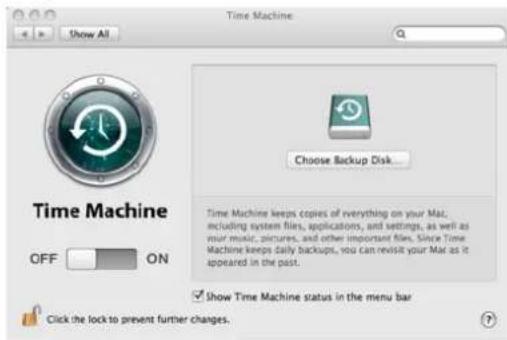

Sauvegarde de votre Mac via Time Machine. 52
Copie depuis un pérophérique USB. 54

Chapitre 7 Multimédia 56

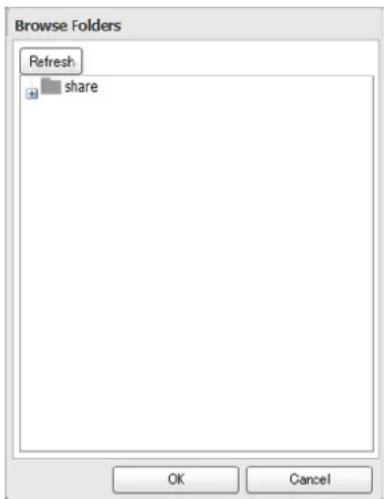

Serveur iTunes 56

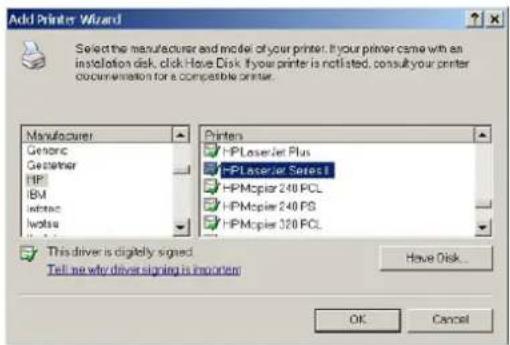

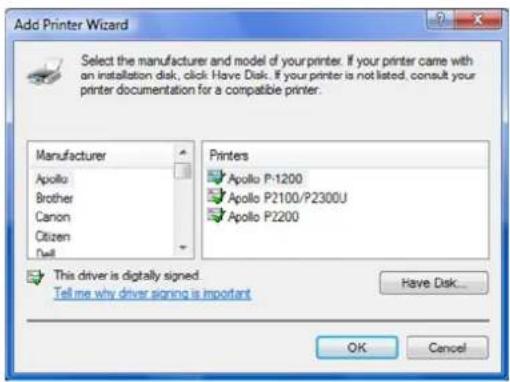

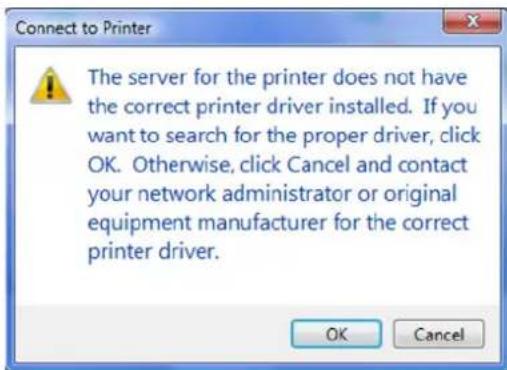

Connexion d'une imprimante 56

Chapitre 8 Fonctions avancées. 60

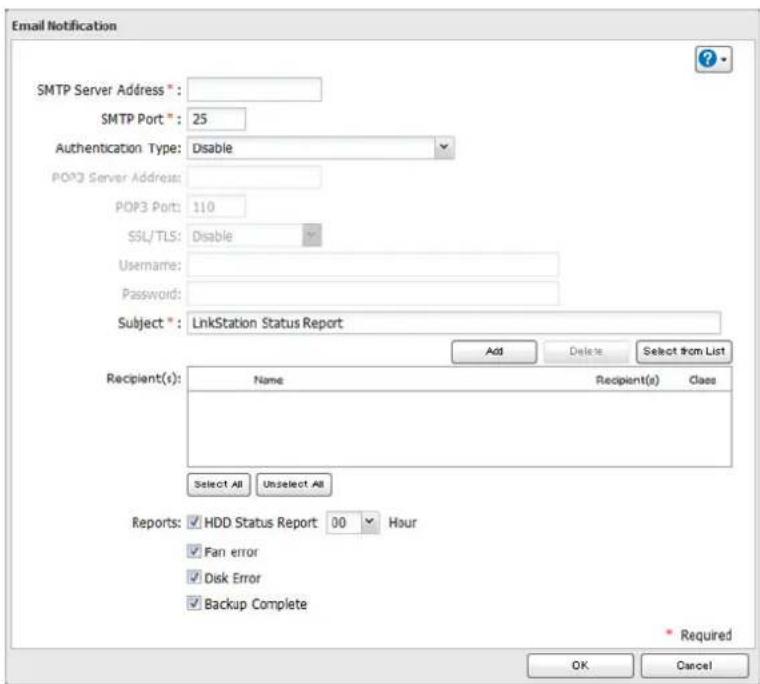

Notification par e-mail. 60

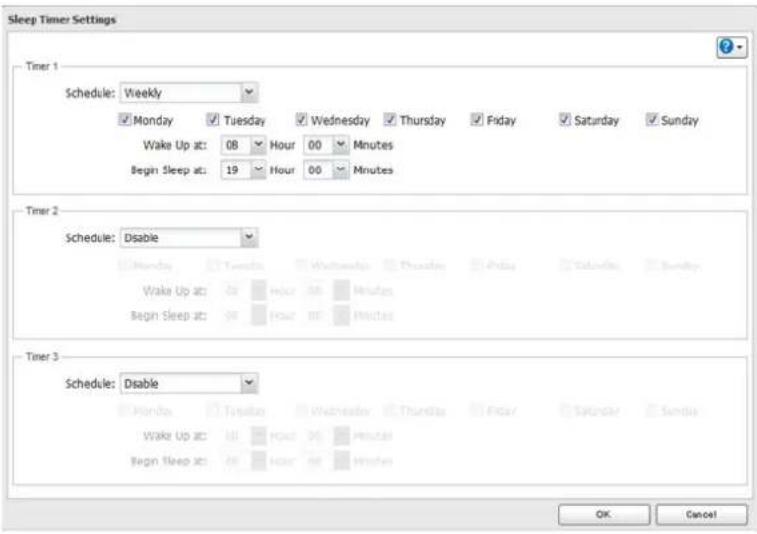

Sleep Mode 61

Crypter la transmission de données. 62

Cryptography des données de configuration 62
Cryptage des données pour le transfert via FTP 62
Cryptography SSL 62

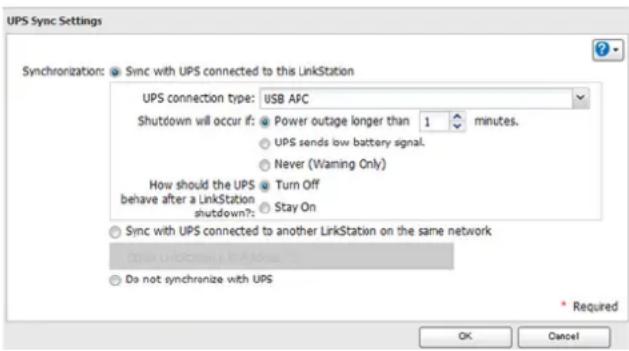

Onduleur (UPS, Uninterruptible Power Supply) 63
Rétabillisement des paramètres d'usine par défaut.........63

Réinitialisation depuis Settings (Réglages) 64
Initialisation à l'aide du bouton Fonction 64

Mise à jour en ligne 64

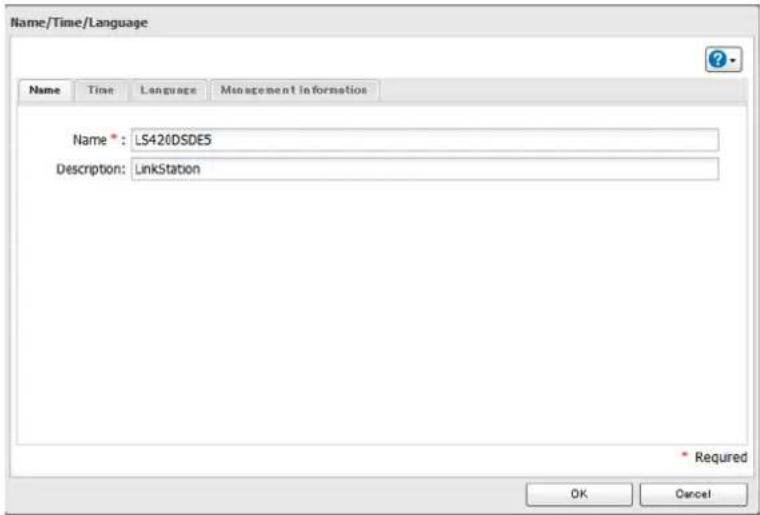

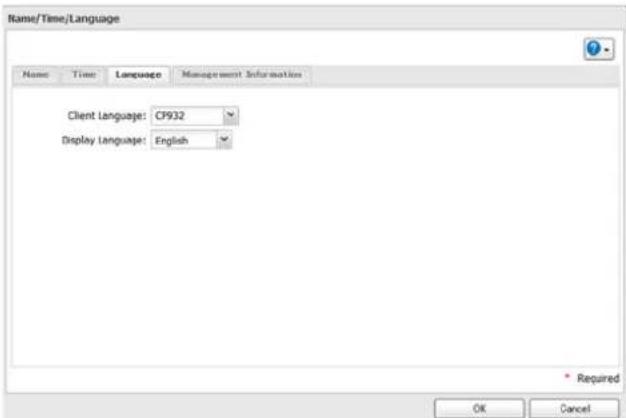

Nom, date, heures et langue 65

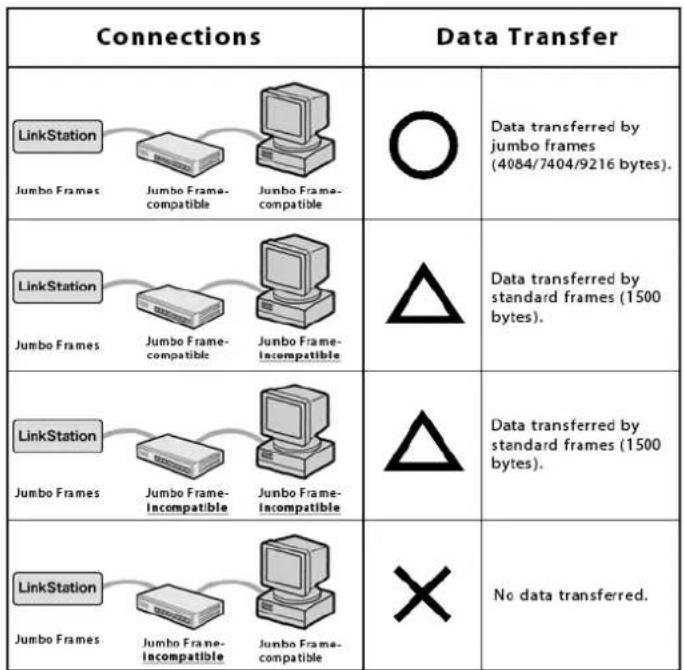

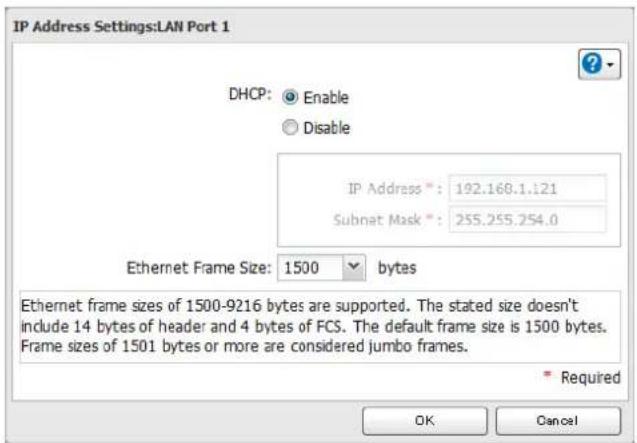

Trames jumbo 67

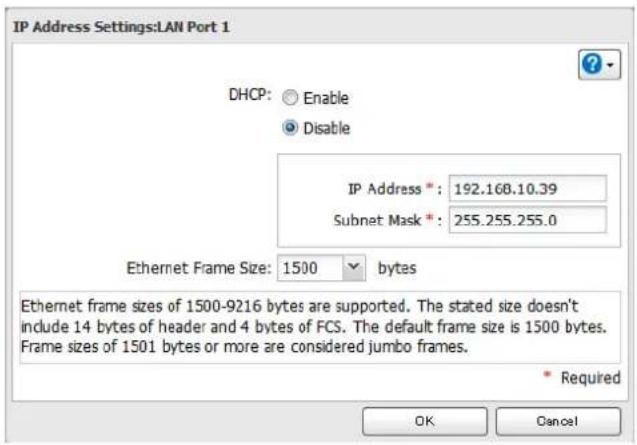

Modification de l'adresse IP 68

Chapitre 9 Utilitaires 69

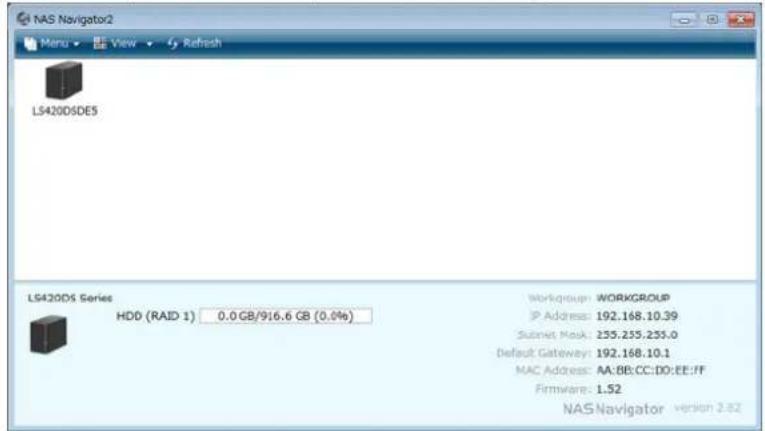

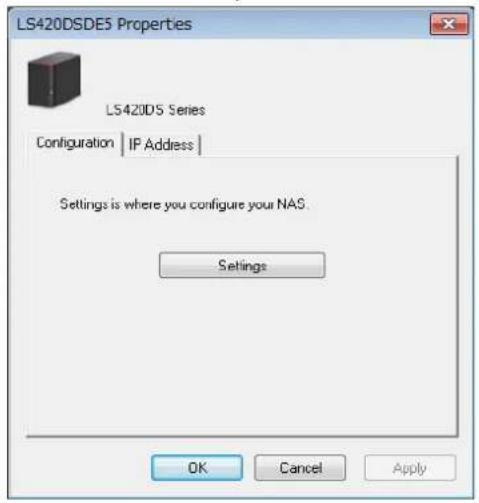

NAS Navigator2 pour Windows. 69

Installation en tant que lecteur réseau 71

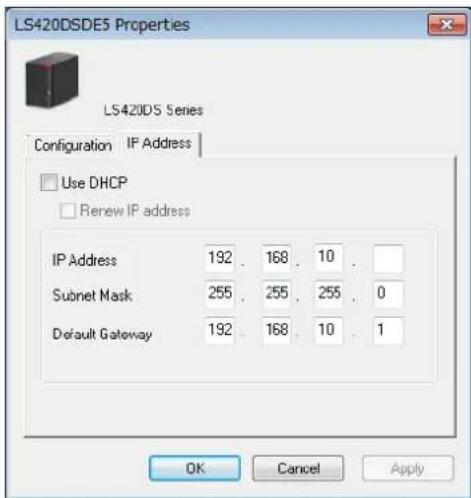

Modification de l'adresse IP 72

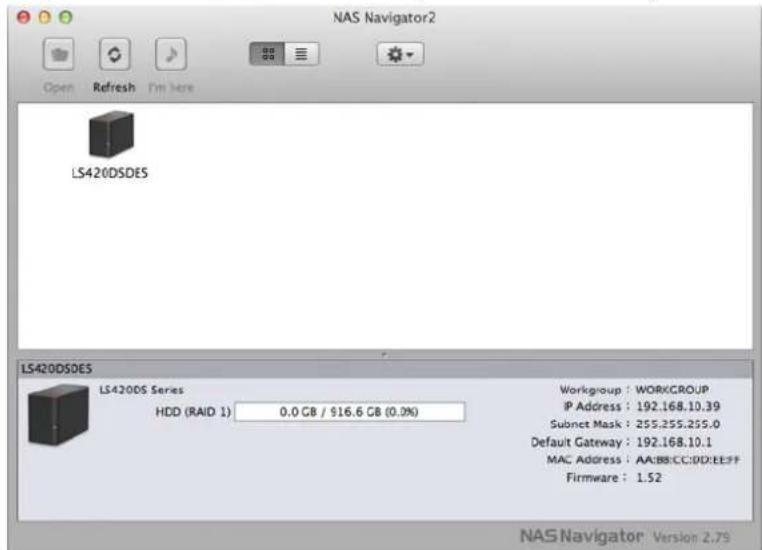

NAS Navigator2 pour Mac OS 73

Installation en tant que lecteur reseau 74
Modification de l'adresse IP 74

Chapitre 10 Annexe. 76

Lorsque levoyant d'alimentation clignote 76
Paramètres par défaut 78
Caracteristiques 79

Chapitre 11 Informations concernant la conformité aux réglementations 80

Pour les clients basés aux États-Unis 80
Pour les clients basés en Europe 80
Pour les clients basés en Corée 81

Chapitre 1 Demarrage

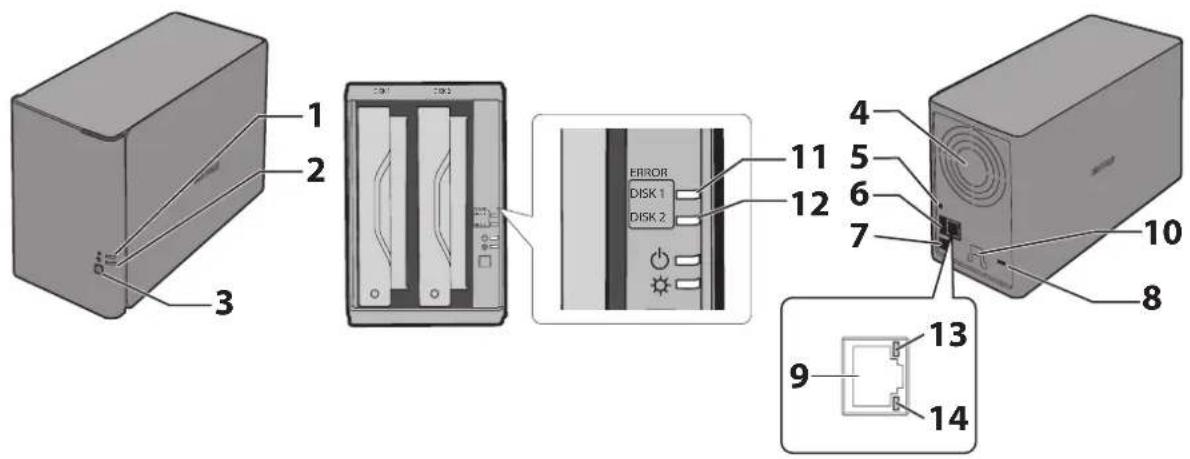

Schemas

LS420DS

1 Voyant DEL d'alimentation

Le voyant d'alimentation blanc s'allume pour indiquer que la LinkStation est sous tension.

Levoyant d'alimentation blanc clignote lors du démarrage ou de l'arrêt.

Levoyant d'alimentation rouge clignote en cas d'erreur.

En presence d'un message d'etat, le voyant d'alimentation clignote orange.

En presence d'un nouveau microprogramme disponible, le voyant d'alimentation devient orange.

2Voyant Function (Fonction)

Cevoyant s'allume lorsquela LinkStation est en cours de réinitialisation ou lors de la déconnexion de péripériques USB.

3 Bouton Function (Fonction)

Utilise ce bouton pour l'option Direct Copy, pour désinstaller les péripériques USB et pour réinitialiser les paramètres.

4 Ventilateur

Veillez à ne pas bloquer le ventilateur.

5 Interrupteur d'alimentation

Montez et abaissez l'interrupteur d'alimentation pourmettre sous tension ou eteindre le periphérique.

6 Port USB 2.0

Permet de connecter des disques durs USB Buffalo compatibles, des lecteurs flash USB, des apparils photos numériques, des onduleurs USB et des imprimantes USB. Les concentrateurs USB ne sont pas pris en charge.

7 Connecteur d'alimentation

Utilisez le cordon d'alimentation fourni pour relier l'appareil à un parasurtenseur ou une prise de courant.

8 Emplacement pour la protection anti-vol

Utilisez cet emplacement pour sécuriser votre LinkStation à l'aide d'un serre-câble (non fourni).

9 Ports LAN

Connectez à un routeur, un concentrateur ou un commutateur de votre réseau Ethernet à l'aide du cable Ethernet fourni.

10 Crochet

Pour sécuriser le cable d'alimentation, insérez-le dans la fente comme illustré.

11 Voyant LED Error disque 1

En cas d'erreur de disque sur le disque 1, ce voyant s'allume.

12 Voyant LED Error disque 2

En cas d'erreur de disque sur le disque 2, ce voyant s'allume.

13 Voyant Link/Activity (Liaison/Accès)

Cevoyant indique I'activite reseau. Il clignote en vert lorsqu'un utiliseur accede à la LinkStation à travers le reseau.

14 Not in use.

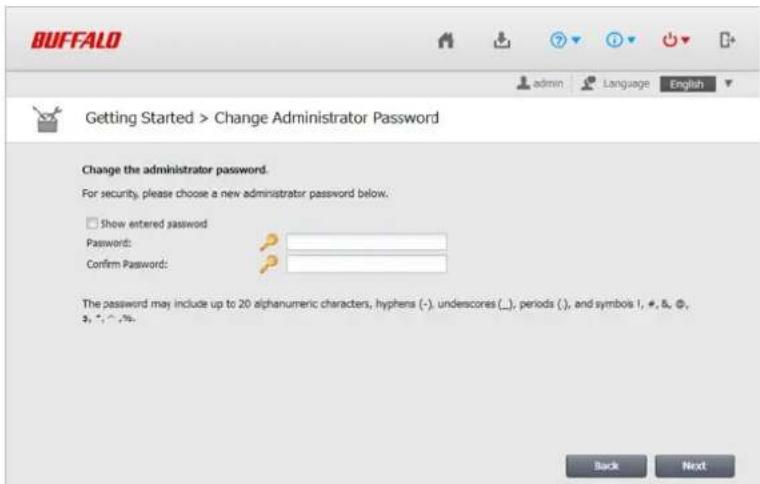

Modification du mot de passer administrateur et ajust d'un dossier partagé

Une fois la configuration initiale terminée, il est recommandé de modifier votre mot de passer et de créé d'autres dossiers partagés.

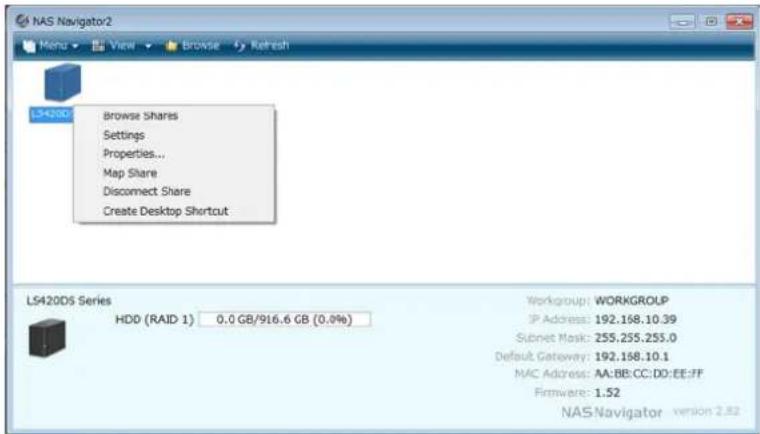

1 Double-cliquez sur Iicone

Pourlander NAS Navigator2.

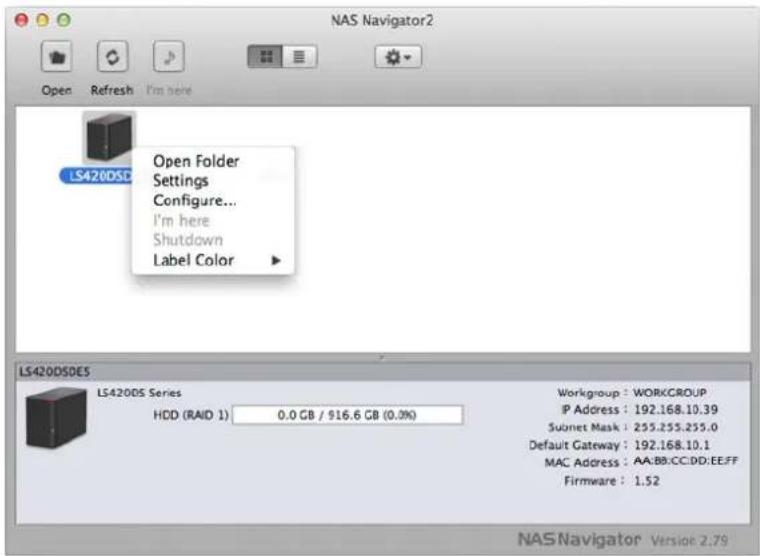

2 Cliquez avec le bouton droit sur l'icone de votre LinkStation, puis selectionnez [Settings (Réglages)]. Sous Mac, selectionnez l'icone de la LinkStation tout en maintainant la touche Contrôle enforcée, puis selectionnez [Settings (Réglages)].

3 Il est conseilé de modifier le mot de passer par défaut.

Remarque: Vous pouze égarlement ouvrir cet écran en cliquant sur [Getting Started (Prise en main)] dans Easy Admin (Administration facile).

4 Saisissez le nouveau mot de passer (deux fois), puis cliquez sur [Next (Suivant)].

Remarque: Par défaut, le nom d'utilisateur et le mot de passage sont respectivement "admin" et "password". Pour conserver les paramétres par défaut, laissez les deux champs vides, puis cliquez sur [Next (Suvient)].

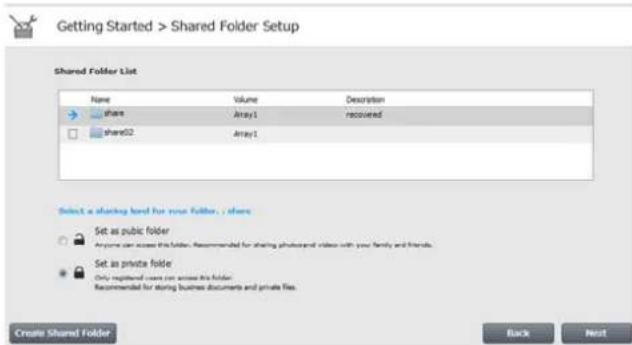

5 Configurez les niveaux de partage de tous les dossiers partages (publics ou privés) listed pour terminer l'assistant de configuration initiale.

Remarque: Sélectionnez "Set as private folder (Configurer en tant que dossier隱私)" pour restreindre l'accès de certains utilisateurs au dossier.

6 Cliquez sur [OK] lorsque le message suivant s'affiche.

Mise sous tension et hors tension de la LinkStation

Positionnez l'interrupteur d'alimentation situé à l'arrête de la LinkStation sur "on" pour lamettre sous tension. Pour l'éteindre, positionnez l'interrupteur sur "off" et attendez que l'unité s'éteigne complètement avant de la débrancher. Ne débranchez jamais l'adaptateur secteur avant d'avoir étéint correctement la LinkStation.

La LinkStation a etecorrectement mise hors tension lorsque tous les voyants situés à l'avant sont eteints.

Chapitre 2 Configuration

Configurez et gérezVote LinkStation en utilisant l'interface Settings (Réglages) accessible depuis une fenêtre de navigateur. Suivez la procédure ci-dessous pour ouvrir l'interface ou entrez l'adresse IP de la LinkStation dans le champ URL de vote navigateur. Dans les Settings (Réglages), la page Easy Admin (Administration facile) vous donne un accès rapiède aux paramètres les plus utilisés.

Remarque: Internet Explorer 9, Firefox 18, Google Chrome 24, Safari 5 et les versions ultérieures sont pris en charge. Si vous rencontres des difficultés pour visualiser les Settings (Réglages), vérifie ce qui suit :

• S'il y a un grand nombre d'utilisateurs, de groupes ou de dossiers partages enregistrés, utilisez Firefox 18 ou une version ultérieure plutôt qu'Internet Explorer.
  Si un serveur proxy est activé dans les paramètres du navigateur, désactivez-le.
• Avec Internet Explorer, configurez la sécurité sur [Local intranet (Intranet local)]. Sur Windows Server 2012 ou Windows Server 2008, un niveau de sécurité élevé est configuré par défaut. Définissez provisoirement un niveau de sécurité faible.

Ouverture d'Easy Admin (Administration facile)

La page Easy Admin (Administration facile) facilité la modification des paramètres de base. Procedez comme suit pour ouvrir la page Easy Admin (Administration facile).

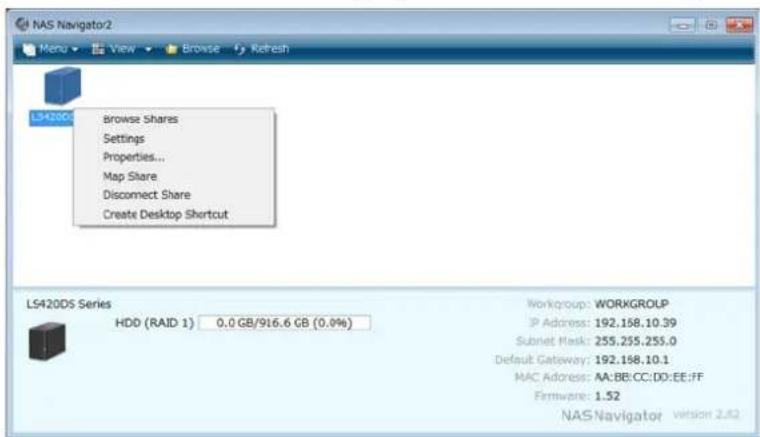

1 Double-cliquez sur I'icone pour lancer NAS Navigator2.
2 Cliquez-droit sur l'icone de votre LinkStation, puis selectionnez [Settings (Réglages)]. Sous Mac OS, cliquez sur l'icone de votre LinkStation en appuyant sur la touche Contrôle, puis selectionnez [Settings (Réglages)].

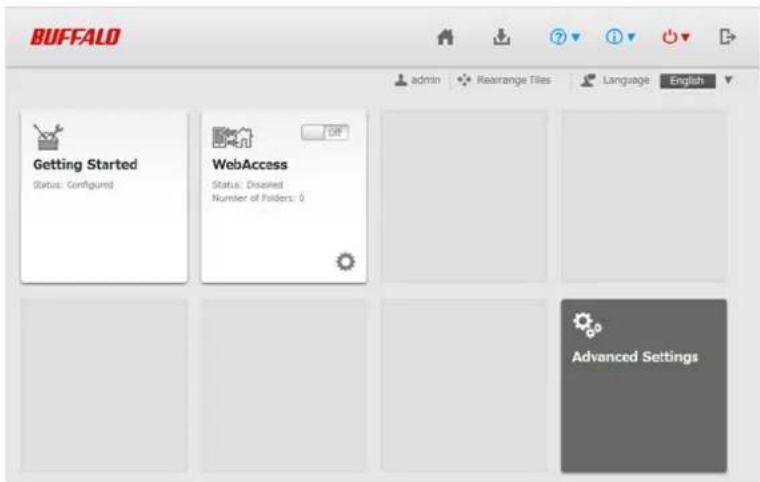

3 L'écran Easy Admin (Administration facile) s'ouvre.

Remarques:

Si you cliquez sur l'un des boutons, un nom d'utiliser et un mot de passage you seront demandés.

• Si le délambda d'expiration de la session est défini sur "10 minutes (10 minutes)", vous serez déconnecté des Settings (Réglages) après 10 minutes d'inactivité. Vous serez également déconnecté lorsqu'une LinkStation est redémarrée ou lorsque le navigateur est fermé, même si vous avez sélectionné l'option "Unlimited (Illimité)".
• Cliquez sur [Secure Connection (Connexion sécurisée)] pour vous connecter via une connexion cryptée.
• Vous pouvez également utiliser Bonjour pour vous connecter aux Settings (Réglages) sous Mac OS. Dans Safari, cliquez sur [View (Afficher)] - [Show Bookmarks Bar]. Depuis Bookmarks, cliquez sur [Bonjour] - [LinkStation name].

Getting Started (Prise en main)

L'assistant: L'assistant:

Modification du mot de passse administrateur
- Création de dossiers partages
- Restrictions d'accès

Reportez-vous au chapitre "Installation" pour plus d'informations.

WebAccess

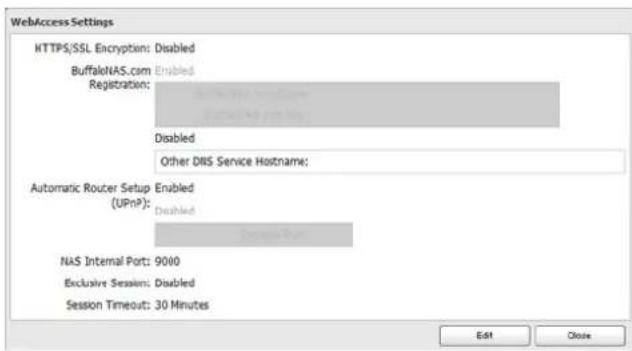

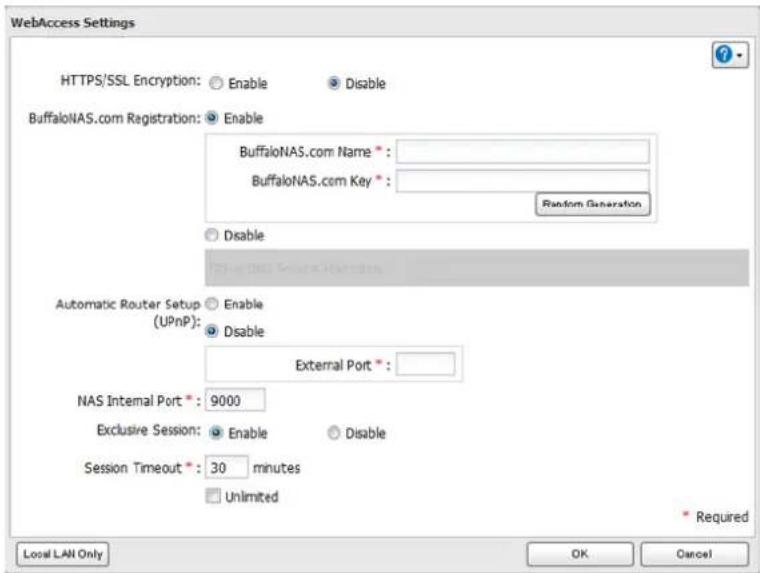

Configurez WebAccess pour acceder à distance à votre LinkStation. Reportez-vous à la section "WebAccess" du chapitre 5 pour plus d'informations.

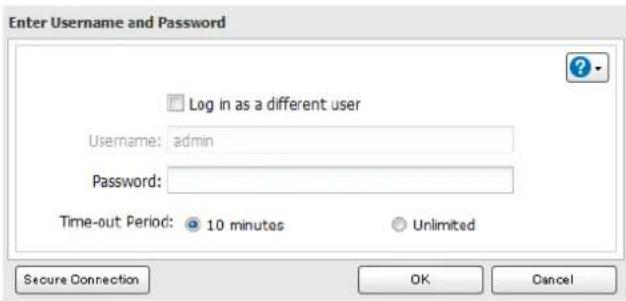

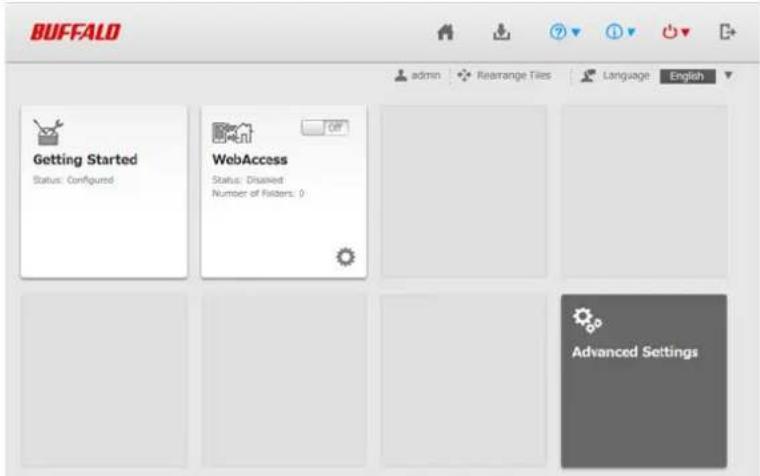

Ouverture des Advanced Settings (Paramètres avances)

1 Cliquez sur [Advanced Settings (Parametres avances)] dans Easy Admin (Administration facile).

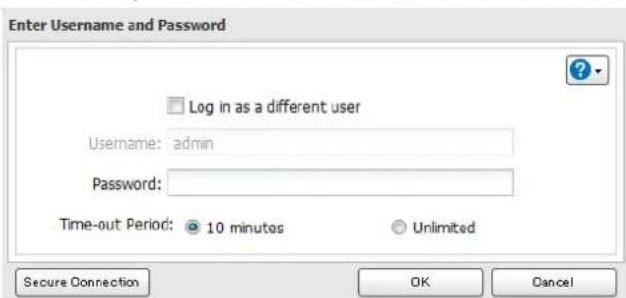

2 Saisissez le nom d'utilisateur de l'administrateur et le mot de passer, puis cliquez sur [OK].

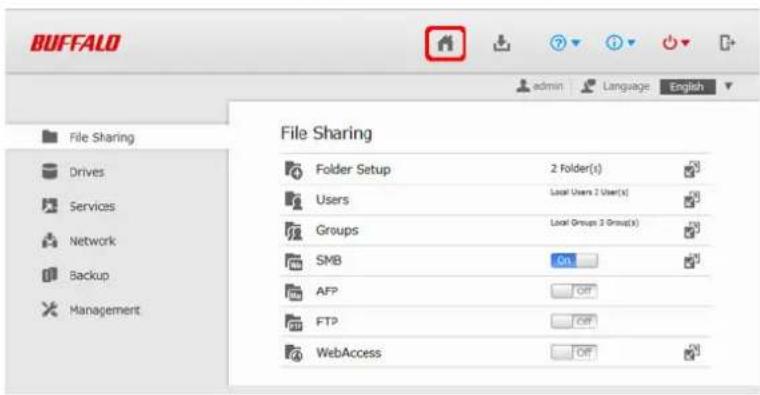

3 L'écran des Advanced Settings (Paramètres avances) s'ouvre.

Remarques:

Combinaisons nom d'utilisateur/mot de passer :

Nom d'utilisateur Mot de passer Paramètres disponibles
admin password All
invité vide
Votre nom d'utilisateur Notre mot de passer	Un utiliser configuré en tant qu'administrateur peut acceder à tous les paramètres. Un utiliser configuré en tant qu'utilisateur général peut uniquement acceder aux informations système en lecture seule et modifier son mot de passer personnel. Un utiliser configuré en tant qu'utilisateur avec pouvoir peut créé et modifier les dossiers partagés, les utilisateurs ainsi que les groupes d'utilisateurs.

• Pour returner à l'écran Easy Admin (Administration facile), cliquez sur l'icone Home.

Chapitre 3 Partage de fichiers

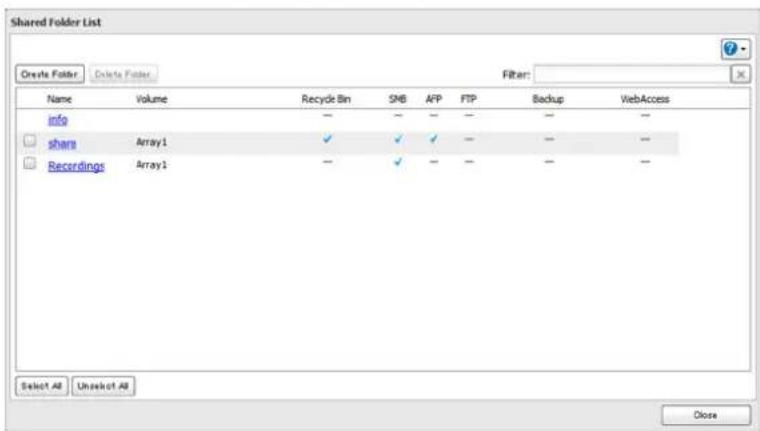

Ajout de dossiers partages

1 Dans Advanced Settings (Paramétres avances), cliquez sur [File Sharing (Partage de fichiers)].

File Sharing

2 Cliquez sur a droite de "Folder Setup (Configuration des dossiers)".

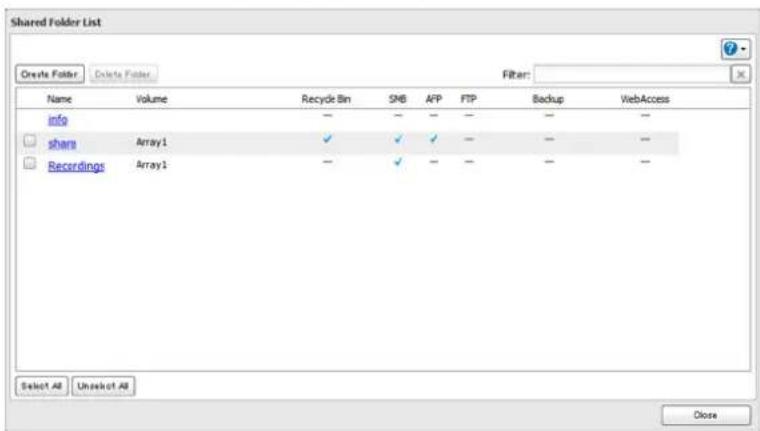

Folder Setup

2 Folder(s)

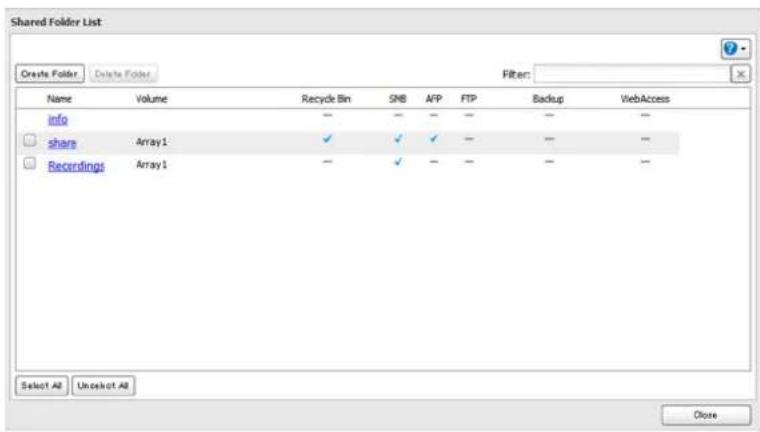

3 Cliquez sur [Create Folder (Créer und dossier)].

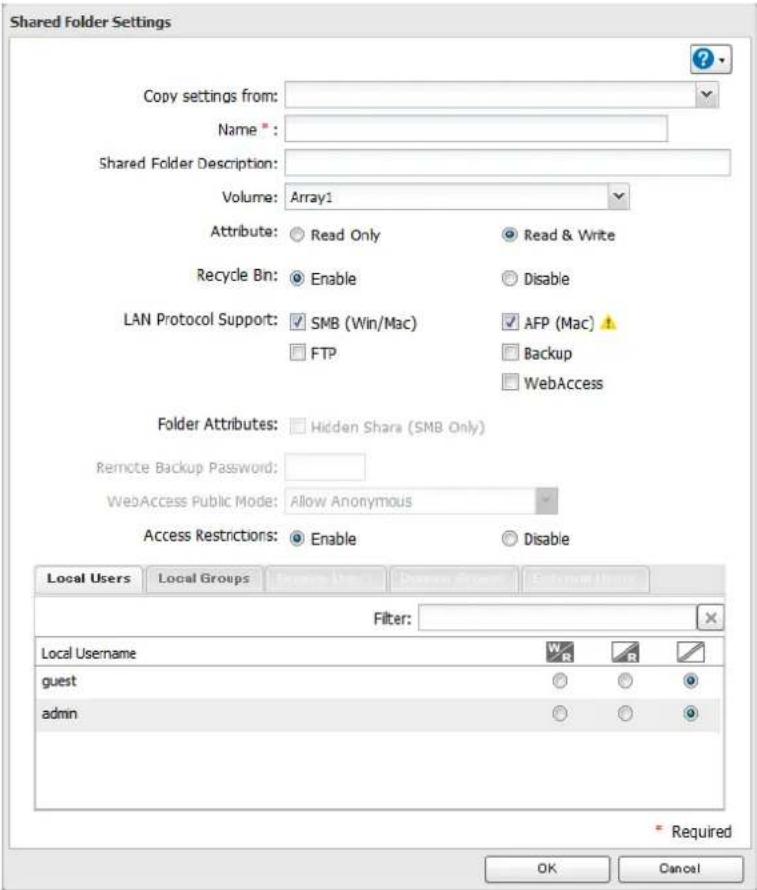

4 Configurez les paramètres souhaïtés, puis cliquez sur [OK].

Remarques:

• Les noms peuvent contérer jusqu'à 27 caractères alphanumeriques, traits d'union (-) et tirets (.). Le premier caractère d'un nom ne peut pas etre un symbole.

• La description peut conténir jusqu'à 75 caractères alphanumerices, traits d'union (-), tirets (_) et espaces. Le premier caractère ne peut être ni un symbole, ni un espace.

• Vous pouvez creer jusqu'à 400 dossiers partages.

• Les noms des dossiers partagés ne doivent pas contérer de caractères issus de plusieurs langues. Par exemple, le mélange de caractères japonais et coreens dans les noms n'est pas pris en charge.
• Si vous utilise des caractères codés sur plusieurs octets dans les noms de dossiers partages, accédez à [Management (Gestion)] - [Name/Time/Language (Nom/Heure/Langue)] et configURE la langue du client en fonction des caractères utilisés.

Corbeille

Pour protégger vos données de toute suppression accidentelle, vous pouvez configurer votre LinkStation pour qu'elle utilise la corbeille afin de ne pas supprimer instantanément les fichiers. La corbeille fonctionne uniquement avec les connexions SMB.

Partages en lecture seule

Par défaut, les nouveaux partages sont configurés avec un accès en lecture et en écriture, mais vous pouvez configurer cet attribut sur "Read Only (Lecture seule)" depuis "Attribute (Attribut)". Les partages en lecture seule et les disques durs USB formats en HFS+ afficheront la mention "Read-only (Lecture seule)" dans la description du dossier partagé.

Partages masqués

Pour masquer un dossier SMB partagé, Sélectionnez "Hidden Share (SMB Only) (Partage masqué (SMB unique))" et cliquez sur [OK]. Pour ouvrir un dossier masqué, cliquez sur [Start (Démarrer)] - [Search programs and files (Recherche les programmes et fichiers)] et saisissez "\Nom de la LinkStation\Nom du dossier partagé\" pour le nom. Par exemple, si le nom de la LinkStation est "LSXXX001" et que le nom du dossier partagé est "share", alors entrez "001\"\n pour l'ouvrir.

Remarque: Les dossiers AFP et FTP ne peuvent pas etre masqués.

Ajout d'utilisateurs

La LinkStation peut enregistrer jusqu'à 300 utilisateurs maximum (utilisateurs par défaut, "admin" et "guest", inclus).

1 Dans Advanced Settings (Paramètres avances), clique sur [File Sharing (Partage de fichiers)].

File Sharing

2 Cliquez sur a droite de "Users (Utilisateurs)".

Users

3 Cliquez sur [Create User (Créer un utiliser)].

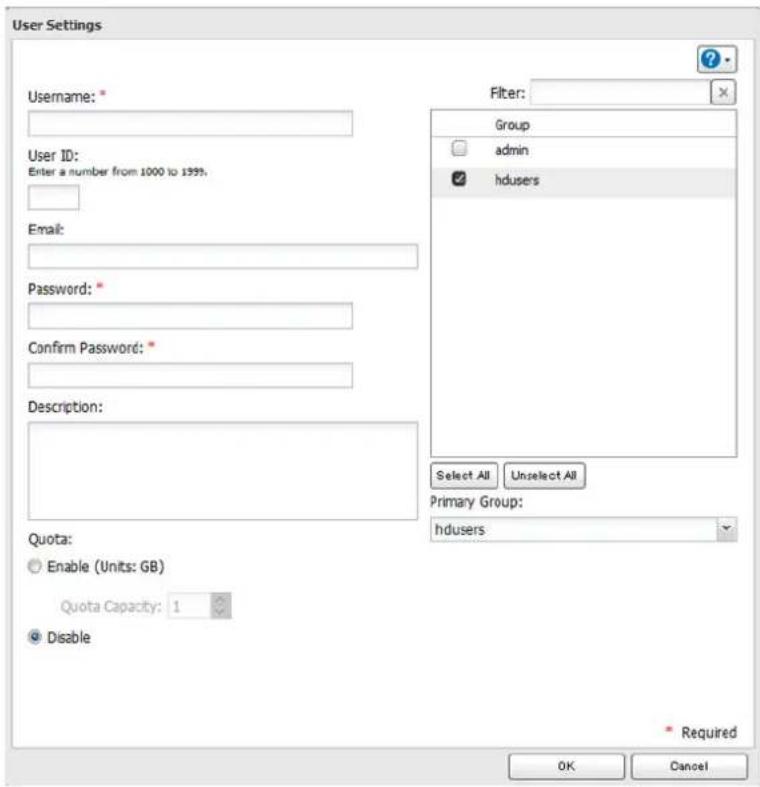

4 Entrez les paramètres souhaïés, puis cliquez sur [OK].

Remarques:

• Les noms d'utilisateur peuvent contérer jusqu'à 128 caractères, inclus traits d'union (-), tirets (_, points (.),!, #, @, $, *, ^ et %. Le premier caractère ne peut pas être un symbole.
  L'ID de l'utilisateur doit etre un nombre compris entre 1000 et 1999.LID de I'utilisateur doit etre unique.Si ce champ n'est pas renseigne, un ID utiliser sera automatiquement attribue.
  Lorsque you vou connectez aux Settings (Réglages) en tant qu'utilisateur enregistré, you pouvez voir le nom de la LinkStation, l'adresse IP, le groupe de travail ainsi que I'etat du disque et you pouvez modifier le mot de passer.
• Ne dupliquez jamais les ID utiliser, les ID de groupe, les noms d'utilisateur ou les noms de groupe. Chacun de ces identifiants doit être différent et unique.
• La description peut conténir jusqu'à 75 caractères alphanumerices, traits d'union (-), tirets (_) et espaces. Le premier caractère ne peut être ni un symbole, ni un espace.
  • Les mots de passer peuvent conténir jusqu'à 20 caractères alphonémériques. Les caractères suivants sont acceptés : - _ @! # $ % & ' ( ) * +, ./; < > = ? " [ ] ∧ {} | ~. Veillez à n'utiliser aucun autre symbole qu'un tiret ( ) comme premier caractère.
  Utilisez les mêmes nom d'utilisateur et mot de passer pour Windows et la LinkStation. Dans le cas contraire, vous risqueriez de ne pas avoir accès aux dossiers partages.
• Si un utilisateur appartient à plusieurs groupes, les restrictions d'accès les plus strictes s'appliquent. Par exemple, si un utilisateur est ajouté à un groupe disposant d'un accès en lecture-écriture et à un groupe lecture seule, l'utilisateur aura de fait un accès en lecture seule.

Ajout de groupes

1 Dans Advanced Settings (Paramétres avances), cliquez sur [File Sharing (Partage de fichiers)].

File Sharing

2 Cliquez sur a troite de "Groups (Groupes)".

3 Cliquez sur [Add Group (Ajouter un groupe)].

4 Entrez les paramètres souhaïtes, puis cliquez sur [OK].

Remarques:

• Les noms de groupe peuvent conténir jusqu'à 20 caractères alphanumeriques, traits d'union (-), tirets (--) et points (.). Veillez à n'utiliser aucun autre symbole qu'un tiret (. ) comme premier caractère.
• Les descriptions de groupe peuvent containir jusqu'à 75 caractères alphanumeriques, traits d'union (-), tirets (-) et espaces. Le premier caractère ne peut être ni un symbole, ni un espace.
  Si le champ d'ID de groupe n'est pas renseigné, un ID de groupe sera automatiquement attribué. Utilisez des nombres compris entre 1000 et 1999 pour définir un ID de groupe manuelle. Ne duplique jamais les ID de groupe.
• Vous pouvez enregistrer jusqu'à 300 groupes sur la LinkStation.
• Si vous étés connecté en tant que membre du groupe "General Users (Utilisateurs généraux)",vous pouze uniquement modifier votre propre mot de passage. Si vous étés connecté en tant qu""Administrator (Gestionnaire) ",you pouze modifier tous les parametes, y compris les mots de passage des autres utilisateurs. Si yous etes connecte en tant que membre du groupe des utilisateurs avec pouvoir, yous pouze creer et modifier les dossiers partages, les utilisateurs et les groupes.

Access Restrictions

Vou puez limiter l'acces a certains dossiers partages, y compris aux disques durs USB externes.

Remarques:

• Les restrictions d'accès peuvent être configuées séparément pour chacun des dossiers partages, mais pas pour les sous-dossiers contenus dans les dossiers partages.

• Configurez les restrictions d'accès depuis Settings (Réglages). La configuration des restrictions d'accès via Windows n'est pas prise en charge et peut provoquer un comportement inattendu.

Utilisateurs locaux/Groupes

1 Dans Advanced Settings (Paramètres avances), cliquez sur [File Sharing (Partage de fichiers)].

2 Cliquez sur a droite de "Folder Setup (Configuration des dossiers)".

3 Cliquez sur le dossier partagé pour lequel vous souhaitez définir des restrictions d'accès.

4 Cliquez sur [Edit (Modifier)].
5 Activez l'option "Access Restrictions (Parametes de limitation d'accès)".

6 Sélectionnez le niveau d'accès de l'utilisateur ou du groupe que vous avez ajoute.

:Acces en lecture et en ecriture autorise Acces en lecture autorise :Acces interdit

Remarques:

L'illustration ci-dessus affiche un exemple de restrictions d'accès pour l'utilisateur. Pour appliquer des restrictions d'accès par groupe, cliquez sur l'onglet [Local Groups (Groupes locaux)] et Sélectionnez les autorisations de groupe désirées.
Si les autorisations lecture seule et lecture & ecriture sont toutes deux octroyes a un utiliseur, ce dernier beneficiera uniquement d'un accès en lecture seule.

7 Cliquez sur [OK].

Remarques

• Les caractères qui suivent sont gérés de manière différente sous Mac OS et sous Windows. Évitez d'utiliser ces caractères lorsqu'elles partagez des données entre Mac OS et Windows :

～11-£

Windows ne prend pas en charge certains caractères autorisés par Mac OS et la LinkStation. Si vous creez un nom de fichier sous Mac avec l'un des caractères suivants, il ne s'affichera pas correctement sur un ordinateur Windows et vous devrez vous connecter à la LinkStation via AFP afin de pouvoir afficher ou copier les caractères suivants sur un ordinateur Mac.

？[]/ + < > ; "，|*

Veillez à n'utiliser aucun des termes suivants dans les noms d'utilisateur et les noms de groupe : root, bin, daemon, sys, adm, tty, disk, lp, sync, shutdown, halt, operator, nobody, mail, news, uucp, ftp, kmem, utmp, shadow, users, nogroup, all, none, hdusers, admin, guest, man, www, sshd, administrator, ftpuser, apache, mysql
Veillez à n'utiliser aucun des termes suivants dans les noms de dossier partagé. Ces termes sont réservés à un usage interne par la LinkStation : info, spool, lost+found, global, printers, homes, lp, authtest, ram, msdfs_root, mt-daapd, usbdisk# (where # is a number, for example: usbdisk1)
Veillez a n'utiliser aucun des caractères suivants dans les noms de dossier partagé, les noms de groupe de travail ou les noms de fjichier, car ils ne sont pas pris en charge :

12345678910112345678910IⅡⅢIVVVIVIIIIX ⅠⅡⅢVVIVviliBx mmckmnmsgkccmmNoKTe②⑦⑧(样)有代明造大王等平成

藕韆韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韽韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻韻響藥峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峩峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峯峭峯峭峭峭峭峭峭峭峭峭峭峭峭峭峭峭峭峭峭峭峭峭峭峭峭峭峭峭峭峭峭峭峭峭峭峭峭峭峭峭峭峭峭峭峭峭峭峭峭峭峭峬嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶺嶽嶼嶽嶼嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶽嶼嶽嶼嶽嶼嶼嶼嶼嶼嶼嶼嶼嶼嶼嶼嶼嶼嶼嶼嶼嶼嶼嶼嶼嶼嶼嶼嶼嶼嶼嶼嶼嶼嶼嶼嶼嶼嶼嶼嶼嶼嶼嶼嶼嶼嶼嶼

• Les noms de fichier et de dossier peuvent contenir jusqu'à 255 caractères codés sur un octet.
• Configurez les attributs de fichier lecture seule et masqué depuis les Settings (Réglages). La configuration de ces attributs via Windows n'est pas prise en charge et peut provoquer un comportement inattendu.
• Les noms de dossier et de groupe de travail contenant des caractères autres que ceux de l'alphabet romain ne s'afficheront pas correctement.

• Si vous accédez aux dossiers partages depuis un ordinateur Macintosh, des fichiers d'informations pour Macintosh peuvent être générés automatiquement. Ne supprimez jamais ces fichiers. S'ils sont suprimés depuis Windows, vous risque d'empêcher tout accès ultérieur depuis un Macintosh.
  Si une connexion SMB est utilisé sous Mac OS X 10.3.9, il est possible que les noms des volumes montés apparaissent comme des caractères illisibles dans le Finder et dans d'autres applications. Il ne s'agit pas d'un problème lié au nom de fichier ou aux données.
  La LinkStation apparient à la zone par défaut dans le serveur AppleShare ; cette zone ne peut pas être spécifiée.
  Lorsque des fichiers sont copiés sur la LinkStation ou sur un disque USB connecté à la LinkStation, les informations relatives aux fichiers, telles que la date de creation, la date de modification et autres dates, peuvent etre actualisées ou modifiées.
  La capacité du disque dur est indiquée dans Settings (Réglages) en gigaoctets réels. Il est possible que la fenêtre des Propriétés de Windows indique la capacité en gibioctets (Gio), ce qui représenté un nombre plus petit.
  Toute modification des parametes pendant un transfert de fichier risque d'interrompre le processus de transfert.
  La copie de fichiers sur la LinkStation est protégée par un système de fichier journal. Si le cable Ethernet est débranché ou si une coupure de courant se produit lors de la copie de fichiers :

• Les données prédéfinies, telles que le nom de la LinkStation, les utilisateurs et les groupes, risquent d'être supprimées.

• L'un des fichiers risque d'être copie de façon incomplète et de ne plus pouvoir être supprimé. Si le cas se presente, redémarrez la LinkStation, supprimez le fjchier concené, puis copiez à nouveau le fjchier.

• Àprous le formatage d'un disque, les valeurs "‰ Used (%utilisé)" et "Amount Used (Quantité utilisée)" dans Settings (Réglages) ne seront pas à 0. Cela est du au fait que le système occupe un minimum de place.

Active Directory

Dans un environnement Active Directory, la LinkStation utilise les informations du compte depuis le contrôle de domaine Active Directory pour configurer les restrictions d'acces des dossiers partages de la LinkStation. Il n'est pas nécessaire de réaliser une gestion de compte individuelle pour la LinkStation. Si plusieurs LinkStations sont installées sur le réseau, les informations du compte sont générées de manière centralisée dans le domaine Active Directory, simplifiant ainsi le nombre d'opérations requises pour l'installation et la gestion.

Remarques:

• La LinkStation prend en charge un environnement de Domaine pour un maximum de 1000 utilisateurs et 1000 groupes. 10000 utilisateurs et 10000 groupes peuvent etre telecharges depuis le contrôle deromaine, mais ils ne seront pas pris en charge.
• Si les noms d'utilisateur ou de groupe Active Directory incluent des caractères codés sur plusieurs octets, vous ne pourrez pas configurer de restrictions d'accès pour ces derniers.

1 Dans Advanced Settings (Paramètres avances), clique sur [Network (Réseau)].

Network

2 Cliquez sur a droite de "Workgroup/Domain (Groupe de travail/domaine)".

Workgroup/Domain

Workgroup

3 Cliquez sur [Edit (Modifier)].
4 Sélectionnez "Active Directory (Active Directory)" et cliquez sur [Next (Suivant)].

5 Cliquez sur [Yes (Oui)].
6 Entrez les paramètres souhaïés, puis cliquez sur [OK].

7 Dans Advanced Settings (Paramètres avances), accédez à [File Sharing (Partage de fichiers)] - [Folder Setup (Configuration des dossiers)].

Folder Setup

2 Folder(s)

8 Cliquez sur le dossier partagé pour lequel vous souhaitez définir des restrictions d'accès.

9 Cliquez sur [Edit (Modifier)].
10 Activez l'option "Access Restrictions (Parametes de limitation d'accès)".

11 Sélectionnez le niveau d'accès de l'utilisateur ou du groupe :

: Accès en lecture et en écriture autorisé

cès en lecture autorisé

:Acces interdetit

12 Cliquez sur [OK].

Remarques:

Si you modifiez le nom de la LinkStation, vous ne pourrez plus utiliser les utilisateurs et groupes du domaine ni les restrictions d'accès. Pour y remedier, rejoignez le domaine.
- Pour que la LinkStation rejoigne un domaine Active Directory, configurez-la de façon à utiliser un serveur DNS capable de résoudre les noms pour le domaine Active Directory.
- Une fois le domaine Active Directory créé, le mot de passer de l'administrateur nécessaire pour rejoindre le domaine doit être modifié au moins une fois. Dans le cas contraire, vous ne pourrez pas rejoindre le domaine Active Directory.
Si les autorisations lecture seule et lecture & écriture sont toutes deux octroyées à un utilisateur, ce dernier bénéficiera uniquement d'un accès en lecture seule. Le paramètre d'accès le plus restricit s'applique.
Le nom DNS et le nom NetBIOS des domaines Active Directory doivent etre identiques.
- Si l'écart entre l'horloge de la LinkStation et celle du contrôleur de Domaine est supérieur à 5 minutes, il risque d'être impossible de rejoindre le domaine ou d'authentifier le groupe ou l'utiliser du domaine. Pour deGXI résultats, utilisez un serveur NTP pour définir l'heure sur tous les périhériques réseau.
- Pour utiliser la LinkStation comme un serveur membre d'un domaine Active Directory, la LinkStation doit etre connectee au domaine et I'acces doit se faire a travers un compte de Domaine valide, depuis un ordinateur n'appartenant pas au domaine.
- Si la LinkStation est un serveur membre du domaine Active Directory, vous ne pourrez pas vous connecter en tant qu'invite via AFP.
- Si vous LinkStation est un serveur membre du domaine Active Directory et que vous modifie la methode d'authentication du groupe de travail ("Workgroup (Groupe de travail)"), le compte sur le contrôleur de domaine ne sera pas supprimé automatiquement.

• Lorsque la LinkStation rejoint un domaine Active Directory, le FTP est désactivé. Avant d'utiliser le FTP, positionné l'interrupteur FTP en position.

• Ne désactive jamais le protocole SMB lorsqu'Active Directory est utilisé pour les restrictions d'accès. Sinon, il vous faudra reactiver le SMB et reconfigurer complètement l'AD.

Domaine NT

Dans un environnement de Domaine NT, la LinkStation utilise les informations du compte depuis le serveur de domaine NT pour configurer les restrictions d'acces des fichiers et dossiers de la LinkStation. Il n'est pas nécessaire de réaliser une gestion de compte individuelle pour la LinkStation. Si plusieurs LinkStations sont installées sur le réseau, les informations du compte sont générées de manière centralisée dans le domaine NT, simplifiant ainsi le nombre d'opérations requises pour l'installation et la gestion.

Remarque: La LinkStation prend en charge un environnement de Domaine pour un maximum de 1000 utilisateurs et 1000 groupes. 1000 utilisateurs et 10000 groupes peuvent etre telecharges depuis le contrôle de domaine, mais ils ne seront pas pris en charge.

1 Creez un compte sur le contrôleur de Domaine pour la LinkStation.
2 Dans Advanced Settings (Paramètres avancés), cliquez sur [Network (Réseau)].

Network

3 Cliques sur a droite de "Workgroup/Domain (Groupe de travail/domaine)".

Workgroup/Domain

Workgroup

4 Cliquez sur [Edit (Modifier)].
5 Sélectionnez "NT Domain (Domaine NT)", puis cliquez sur [Next (Suivant)].

Remarque: Pour utiliser Active Directory depuis Windows 2000 ou Windows Server 2003, Sélectionnez "Active Directory (Active Directory)" au lieu de "NT Domain (Domain NT)".

6 Cliquez sur [Yes (Oui)].
7 Entrez les paramètres souhaïtés, puis cliquez sur [OK].

8 Dans Advanced Settings (Paramètres avances), accédez à [File Sharing (Partage de fichiers)] - [Folder Setup (Configuration des dossiers)].

Folder Setup

2 Folder(s)

9 Cliquez sur le dossier partagé pour lequel vous souhaitez définir des restrictions d'accès.

10 Cliquez sur [Edit (Modifier)].
11 Activez l'option "Access Restrictions (Paramètres de limitation d'accès)".

12 Sélectionnez le niveau d'accès pour les "Domain Users (Utilisateurs du domaine)" ou "Domain Groups (Groupes du domaine)" que vous avez ajoutés.

: Accès en lecture et en écriture autorisé

Ceces en lecture autorisé

cces interdit

13 Cliquez sur [OK].

Remarques:

Si you modifiez le nom de la LinkStation, vous ne pourrez plus utiliser les utilisateurs et groupes du domaine ni les restrictions d'accès. Pour y remedier, rejoignez le domaine.
- Si les autorisations lecture seule et lecture & écriture sont toutes deux octroyées à un utiliseur, ce dernier bénéficiera uniquement d'un accès en lecture seule. L'attribut le plus restricit s'applique.
Si un nom d'utilisateur de domaine occupe plus de 20 octets, la LinkStation le réduit à 20 octets maximum.
- La LinkStation prend en charge un environnement de Domaine pour un maximum de 1000 utilisateurs et 1000 groupes. 10000 utilisateurs et 10000 groupes peuvent etre telecharges depuis le contrôle de domaine, mais ils ne seront pas pris en charge.
Pour utiliser la LinkStation comme un serveur membre d'un domaine NT, la LinkStation doit etre connectee au domaine et l'acces doit se faire a travers un compte de Domaine valide, depuis un ordinateur n'appartenant pas au domaine.
Si la LinkStation est un serveur membre du domaine NT, vous ne pourrez pas vous connecter en tant qu'invite via AFP.
Lorsque you modifie les parametes utiliseur ou de groupe sur le contrôleur de domaine, il se peut que ces modifications ne prenent effet qu'après le redemarrage de la LinkStation.
- Si vous LinkStation est un serveur membre du domaine NT et que vous modifie la methode d'authentication du groupe de travail ("Workgroup (Groupe de travail)"), le compte sur le contrôleur de domaine ne sera pas supprimé automatiquement.
- Si la LinkStation a rejoint un réseau de Domaine, vous ne pouvez pas vous y connecter via FTP.
- Ne désactiver jamais le protocole SMB lorsqu'un serveur de Domaine NT est utilisé pour les restrictions d'accès. Sinon, il vous faudra reactiver le SMB et reconfigurer complètement les paramétres du domaine NT.

Authentication utiliseur via un serveur SMB externe

Les LinkStations sur votre réseau peuvent être associées à un serveur d'authentication pour assurer une gestion centralisée des comptes et mots de passage utilisé. Le serveur d'authentication doit être une TeraStation ou une autre LinkStation. Les autres serveurs d'authentication SMB externes ne sont pas pris en charge.

Remarques:

• Désactivez le protocole SMB2 avant d'utiliser l'authentication externe.
• Les restrictions d'accès des utilisateurs et des groupes locaux s'appliquent aux dossiers partages même si un serveur SMB externe est utilisé pour l'authentication.
• La procédure ci-dessous reprend les méthodes pour l'enregistrement automatique des utilisateurs externes. Vous pouvez également ajouter des utilisateurs externes en convertissant des utilisateurs locaux. Reportez-vous à la section "Converting Local Users into External Users" ci-dessus pour plus d'informations concernant la conversion des utilisateurs locaux.

1 Dans Advanced Settings (Paramètres avances), clique sur [Network (Réseau)].

Network

2 Cliques sur a droite de "Workgroup/Domain (Groupe de travail/domaine)".

Workgroup/Domain

Workgroup

3 Cliquez sur [Edit (Modifier)].
4 Sélectionnez "Workgroup (Groupe de travail)" et cliquez sur [Next (Suvient)].

5 Si un message contextuel s'affiche, cliquez sur [Yes (Oui)].

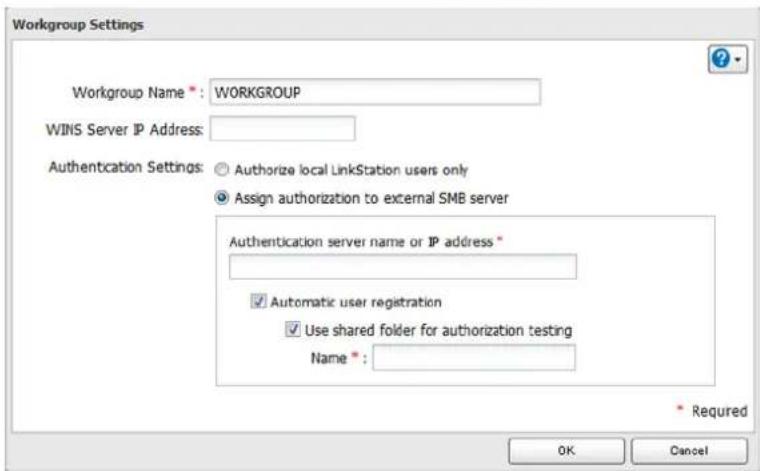

6 Saisissez un nom de groupe de travail. Sélectionnez "Assign authorization to external SMB server (Affecter une autorisation à un serveur SMB externe)" et indiquez l'adresse IP (recommandé) ou le nom du serveur d'authentication. Sélectionnez les options "Automatic user registration (Enregistrement d'utilisateur automatique)" et "Use shared folder for authorization testing (Utiliser le dossier partagé pour tester les autorisations)". Entreze le nom du dossier partagé pour le test d'autorisation puis cliquez sur [OK].

7 Un dossier partagé pour authentification a été créé sur la LinkStation. Les utilisateurs enregistrés sur le serveur d'authentication spécifique sont automatiquement enregistrés en tant qu'utilisateurs sur la LinkStation lorsqu'ils ouvrent le dossier partagé pour authentification. Vous pouvez également enregistrer directement des utilisateurs. Connectez-vous au dossier d'authentication via SMB et non FTP ni AFP.

8 Cliquez sur a droite de "Folder Setup (Configuration des dossiers)".

9 Sélectionnez un dossier partagé pour lequel vous souhaitez définir des restrictions d'accès.

10 Cliquez sur [Edit (Modifier)].
11 Activez l'option "Access Restrictions (Parametes de limitation d'accès)".

12 Cliquez sur l'onglet [External Users (Utilisateurs externes)] et selectionnez le niveau d'accès pour chaque utilisateur externe.

W:Acces en lecture et en ecriture autorise Acces en lecture autorise :Acces interdit

13 Cliquez sur [OK].

Remarques:

• Les utilisateurs enregistrés automatiquement appartiennent au groupe "hdusers". Ils pourront être ajoutés à d'autres groupes depuis les paramètres de groupe. La liste des utilisateurs ajoutés est accessible depuis "Users (Utilisateurs)" - "External Users (Utilisateurs externes)". Pour supprimer un utilisateur qui a été enregistré automatiquement, selectionnez-le, puis cliquez sur [Delete External User (Supprimer l'utiliser autorisé externe)].
  Si les autorisations lecture seule et lecture & écriture sont toutes deux octroyées à un utilisateur, ce dernier bénéficiera uniquement d'un accès en lecture seule. L'attribut le plus restricit s'applique.
• Utilisez OS X 10.5 ou version ultérieure avec l'authentication externe. Les versions plus anciennes d'OS X ne sont pas prises en charge.
  Pour acceder aux dossiers partages soumis à des restrictions d'accès depuis OS X 10.7, utilisez le protocole AFP只不过 que le protocole SMB. Sous "LAN Protocol Support (LAN Support du protocole)", selectionnez "AFP (Mac)" dans les dossiers de destination pour utiliser le protocole AFP.
  Si les restrictions d'accès sont configurées pour les utilisateurs et les groupes enregistrés sur le serveur d'authentication, la connexion anonyme ou en tant que invite n'est pas permise avec une connexion AFP.
  Si un PC Windows est utilisé pour l'authentication externe, il est possible que les paramètres de sécurité SMB Windows par défaut doivent être modifiés. Pour ce faire, lancez l'outil File Sharing Security Level Change Tool disponible sur le site www.buffalo-technology.com. Cet outil simple d'utilisation vous permet de modifier et de restaurer les paramètres de sécurité de Windows pour travailler avec l'authentication externe.

Conversion des utilisateurs locaux en utilisateurs externes

Si un serveur SMB externe est utilisé pour l'authentication, vous pouvez convertir les utilisateurs locaux en utilisateurs externes. La LinkStation disposera ainsi d'une liste d'utilisateurs correspondant aux utilisateurs du serveur SMB externe et les restrictions d'accès pour les dossiers partagés de cette LinkStation pourrait être attribués aux utilisateurs "externes" convertis.

Suivez les étapes ci-dessous pour convertir un utilisateur local en utilisateur externe. Si un utilisateur local est converti, ses informations utilisateur (y compris les mots de salle) seront supprimées de la LinkStation. Les utilisateurs externes ne peuvent plus etre convertis en utilisateurs locaux.

Remarque: L'authentication externe doit etre activee avant que les utilisateurs locaux ne soient convertis. Pour plus d'informations concernant I'authentication externe, reportez-vous a la section "User Authentication with an External SMB Server".

1 Dans Advanced Settings (Paramètres avances), cliquez sur [File Sharing (Partage de fichiers)].
2 Clique sur a droite de "Users (Utilisateurs)".
3 Dans l'écran de la liste des utilisateurs, Sélectionné les utilisateurs à convertir en utilisateur externe, puis cliquez sur [Convert to External User (Convert in external user autorisé externe)].
4 Cliquez sur [OK].
5 Saisissez le numero de confirmation et cliquez sur [OK].

La liste des utilisateurs convertis est disponible sous l'onglet "External Users (Utilisateurs externes)". Vous pouvez alors configurer les restrictions d'accès pour les utilisateurs externes.

Chapitre 4 Gestion du stockage

Batteries de disques RAID

Le mode RAID par défaut est RAID 1 pour les LS420DS.

Remarques:

• Si vous modifie le mode RAID, toutes les données presentes sur la batterie de disques seront effacées. Cette règle s'applique à toutes les procédures de ce chapitre. Veillez à sauvégarder vos données importantes avant de réaliser toute action affectant votre batterie de disques RAID.
• Une fois le mode RAID modifie (sauf en cas de creation d'une batterie de disques RAID 0 ou d'un JBOD), la LinkStation effectue une vérification RAID qui peut prendre jusqu'à 10 heures par To. Le transfert de fichiers sera ralenti pendant cette période. N'eteignez pas la LinkStation tant que le message I17 est affiché dans NAS Navigator2. Dans le cas contraire, la vérification RAID reprendrait depuis le début.

RAID 1

Ce mode combine 2 disques durs dans une batterie de disques en miroir. L'espace disponible est égal à la capacité d'un seul disque. Les mêmes données sont écrites sur chaque disque. Si un disque est endommagé, vous pouvez récapucérer les données en le remplaçant. Tant que l'un des disques de la batterie de disques est intact, toutes les données de la batterie de disques peuvent être récapucérées.

RAID 0

Ce mode combine 2 disques durs, ou plus, dans une batterie de disques. L'espace disponible correspond à la somme de tous les disques utilisés. Ce mode RAID offre de更好地 performances que les modes RAID incluant la parité. Si l'un des disques durs est endommagé, toutes les données de la batterie de disques seront perdues.

JBOD

Ce mode utilise les disques durs figurant à l'intérieur de la LinkStation comme des disques durs individuels. L'espace disque utilisable correspond à la capacité totale de l'ensemble des disques durs de la LinkStation. Cependant, si un disque est endommagé, toutes les données qu'il inclut seront perdues.

Travailler avec les batteries de disques RAID

Pour modifier les paramètres RAID, accédez à [Drives (Disques)] - [RAID] dans Advanced Settings (Paramètres avancés).

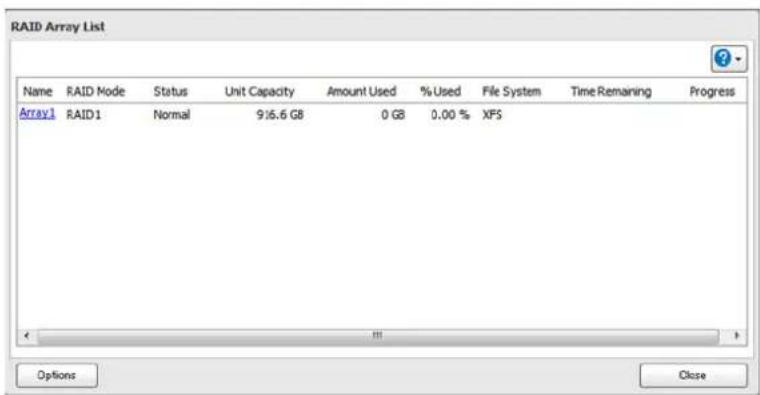

Utilisation du mode JBOD

Avec le mode JBOD, chaque disque dur de la LinkStation est traité séparément. Pour passer les disques d'une batterie de disques en mode JBOD, suivez la procédure ci-dessous.

1 Dans Advanced Settings (Paramètres avances), clique sur [Drives (Disques)].

Drives

2 Cliquez sur a croite de "RAID".

RAID

3 Cliquez sur la batterie de disques à supprimer.

4 Cliquez sur [Delete RAID Array (Suppression d'une batterie de disques RAID)].

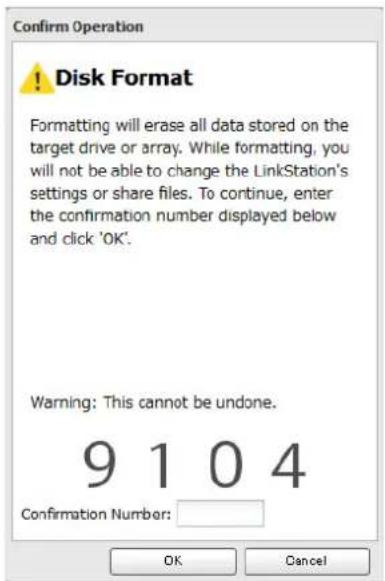

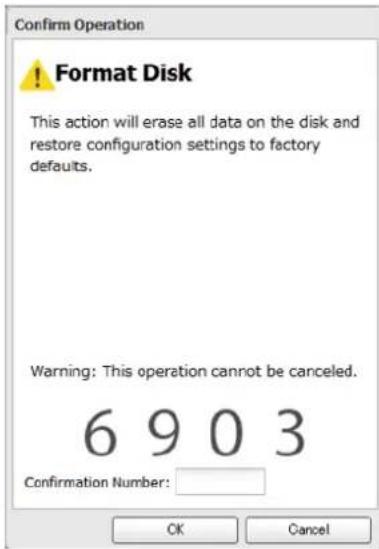

5 L'écran "Confirm Operation (Confirmer l'opération)" s'ouvre. Saisissez le code de confirmation, puis cliquez sur [OK].

Une fois le mode JBOD configéré, créez des dossiers partages sur chacun des disques durs afin de pouvoir les utiliser.

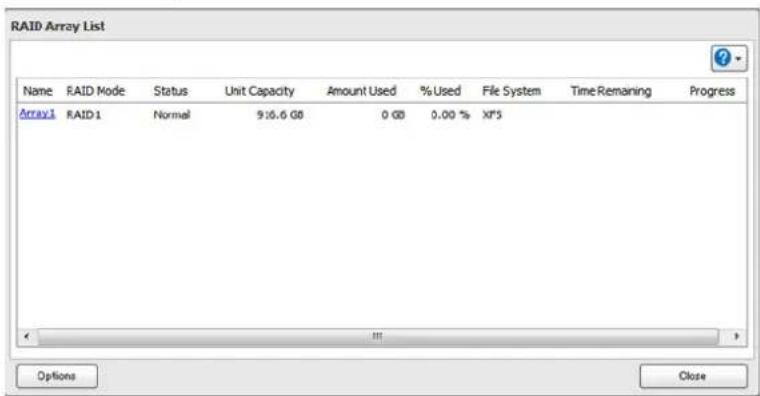

Modification du mode RAID

Pour modifier le mode RAID, passez tout d'abord les disques durs en mode JBOD.

1 Dans Advanced Settings (Paramètres avances), clique sur [Drives (Disques)].

Drives

2 Cliquez sur a droite de "RAID".

RAID

3 Cliquez sur la batterie de disques à supprimer. Si le champ "RAID Mode (Mode RAID)" n'est pas renseigné, la batterie de disques est déjà en mode JBOD. Passez à l'etape 7.

4 Cliquez sur [Delete RAID Array (Suppression d'une batterie de disques RAID)].
5 L'écran "Confirm Operation (Confirmer l'opération)" s'ouvre. Saisissez le code de confirmation, puis cliquez sur [OK].
6 Cliquez sur [OK].

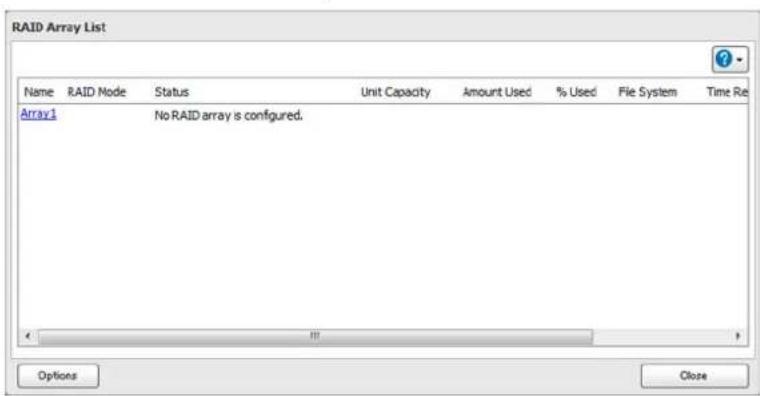

7 Choisissez une batterie de disques RAID.

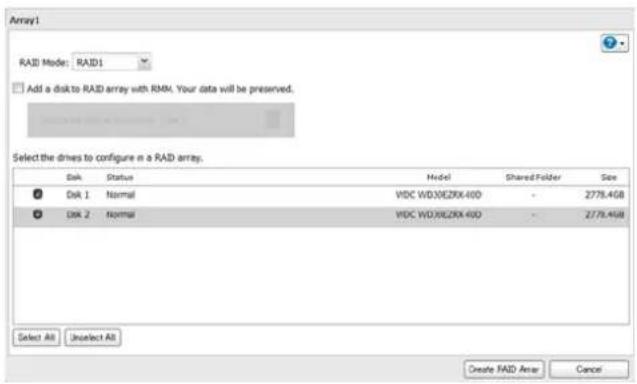

8 Sélectionnez un mode RAID ainsi que les disques à utiliser, puis cliquez sur [Create RAID Array (Construction de la batterie de disques RAID)].

9 Suivez les instructions de l'assistant pour creer la batterie de disques.

Remarque: après avoir modifié le mode RAID, créez un dossier partagé.

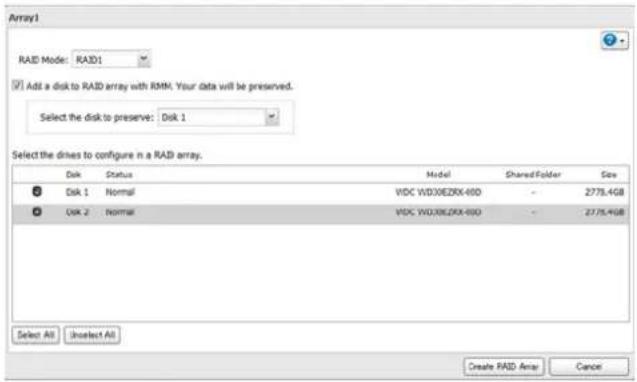

Avec RMM, vous pouvez construire ou etendre une batterie de disques RAID sans effacer les données prsentes sur les disques.

1 Dans Advanced Settings (Paramètres avances), clique sur [Drives (Disques)].

2 Cliquez sur a droite de "RAID".

3 Choisissez une batterie de disques RAID.

4 Configurez le mode RAID sur "RAID 1".

5 Sélectionnez "Add a disk to RAID array with RMM. Your data will be preserved. (Ajoutez un disque à la batterie de disques RAID à l'aide de RMM. Vos données seront conservées.)".

6 Sélectionnez, dans le menu déroulant, le disque dont les données seront conservées.
7 Sélectionnez le disque dur à ajouter à la batterie de disques RAID.
8 Cliquez sur [Create RAID Array (Construction de la batterie de disques RAID)].
9 L'écran "Confirm Operation (Confirmer l'opération)" s'ouvre. Saisissez le code de confirmation, puis cliquez sur [OK].

I'analyse RAID

Une analyse RAID contrôle vous batterie de disques à la recherche de secteurs corrompus et les répare automatiquement le cas échéant. Les batteries des disques RAID 1 sont prises en charge. Pour des résultats optimaux, lancez l'analyse RAID régulièrement.

1 Dans Advanced Settings (Paramètres avances), cliquez sur [Drives (Disques)].

2 Positionnez l'interrupteur RAID scanning en position de sorte a activer I'analyse RAID.

3 Cliquez sur a croite de "RAID Scanning (Analyse RAID)".
4 Cliquez sur [Edit (Modifier)].
5 Sélectionnez la fréquence de la maintenance RAID, puis cliquez sur [OK].

Remarques:

• Sélectionnez "Immediately (immediated) pour lancer l'analyse RAID immidiatement.
  Pour arreter une analyse RAID, cliquez sur [Cancel RAID Scan (Annuler I'analyse RAID)].

• Meme si l'analyse RAID se termine, il est possible que le message I17 apparaisse dans le NAS Navigator2 et que levoyant d'alimentation clignote orange. Pour supprimer le message I17 du NAS Navigator2 et interrompree le clignotement du voyant d'alimentation, redemarrezVote LinkStation.

Ajout d'un disque dur externe

Connexion d'un disque dur externe

Votre LinkStation dispose d'un port USB auquel vous pouze connecter un disque dur externe. Le disque apparaitra alors comme un dossier partagé de la LinkStation. Les disques durs formats sont détectés automatiquement. Les disques non formats doivent être formatés depuis Settings (Réglages).

Lorsqu'un disque dur USB est reconnu, Windows ajoute "usbdisk X" sous la LinkStation dans "Network (Réseau)", où "X" correspond au port USB auquel le disque dur est connecté.

Remarques:

• Les concentrateurs ne sont pas pris en charge. Connectez un seul périphérique USB au port USB.
• Les données de sauvégarde de Mac OS peuvent inclure des caractères non inscritibles sur les disques formats en FAT16 ou FAT32 tels que "DS_Store". Pour des résultats optimaux, reformatez le disque avant de l'utiliser en tant que cible de sauvégarde.
• Vous pouvez utiliser le "USB Device Server" pour connecter un concentrateur USB et jusqu'à 15 périphériques USB. Cependant, avec le "USB Device Server", les périphériques USB ne peuvent pas etre utilisés pour creer des dossiers partages ou agir en tant que destination de sauvegarde pour la LinkStation.

Compatibilité

Les péripériques suivants sont pris en charge par la LinkStation :

• Periphériques de stockage USB
  Lecteurs de carte (hors lecteurs de cartes pouvant reconnaître plusieurs cartes mémoire)
  Appareils photos numériques
• Onduleurs connectés par USB
• Imprimantes USB

L'utilisation de disques durs USB externes de marque Buffalo est recommendée.

Ces périphériques ne sont pas pris en charge :

Les disques durs série DUB et DIU
- Les concentrateurs, les souris et les claviers

Connectez un seul périphérique par port USB. Certains disques durs externes équipés d'une mise en route automatique ne s'allument pas automatiquement lorsqu'ils sont connectés à la LinkStation. Utilisez l'interrupteur manuel pour lesmettre en marche. Veillez à connecter un seul disque alimenté par le bus à la fois. Si l'alimentation par le bus est insuffisante pour votre disque USB, branchez son adaptateur secteur. Seule la première partition d'un disque dur USB connecté est montée. Les autres partitions ne sont pas reconnues.

Déconnexion des disques durs

Si la LinkStation est sous tension, déconnectez les disques durs externes avant de les(ATR)retirer. Vous pouvez déconnecter les disques durs externes à l'aide du bouton Fonction et l'ensemble des disques durs peut etre déconnecté depuis les Settings (Réglages). Lorsque la LinkStation est eteinte, tous les disques sont déconnectés, vous pouvez donc les(ATR)rirer en toute sécurité.

Remarques:

• Ne jamais débrancher ou déconnecter un disque dur externe si l'un des disques est en cours de formatage, d'accès ou s'il fait l'objet d'une recherche d'erreurs ou si une batterie de disques RAID est en cours de création ou de suppression.
• Si vous débranchez les disques durs externes sans les déconnecter, les Settings (Réglages) peuvent continuer d'indiquer "usbdisk" dans [File Sharing (Partage de fichiers)] - [Folder Setup (Configuration des dossiers)]. Redémarrez votre LinkStation pour effacer cette valeur.

Déconnexion à l'aide du bouton Fonction

Si la LinkStation est allumée, maintenez la touche Function enfoncée pendant plus de 3 secondes. Levoyant LED blanc s'eteint et tous les disques USB sont déconnectés. Vous pouvez désormais les retarder en toute sécurité.

Remarque: Débrancher les disques redémarrera les services pour FTP, AFP, SMB, le serveur d'impression, WebAccess et le serveur iTunes. Ne réalisez pas cette procédure tant que les fichiers sont en cours de copie ou d'accès.

Déconnexion depuis Settings (Réglages)

1 Dans Advanced Settings (Paramètres avances), clique sur [Drives (Disques)].

Drives

2 Cliquez sur a croite de "USB Drives (Disque USB)".

USB Drives

3 Sélectionnez le disque dur à déconnecter et cliquez sur [Dismount Disk (Supprimer le disque)].

4 L'écran "Confirm Operation (Confirmer l'opération)" s'ouvre. Saisissez le numéro de confirmation et cliquez sur [OK].

5 Lorsque le message suivant s'affiche, vous pouvez débrancher le disque dur en toute sécurité.

Remarque: Pour reconnectcer le disque, débranchez-le puis rebranchez-le.

Vérification des disques durs

Une vérification de disque teste les données générées sur un disque de la LinkStation ou sur un disque connecté via USB et vérifie leur intégrité. Les erreurs sont automatiquement corrigées. Pour les disques de grande capacité, la vérification de disque peut durer plusieurs heures. Il est alors impossible d'acceder aux dossiers partagés pendant toute la durée de la vérification du disque. N'éteignez pas la LinkStation avant la fin de la vérification du disque. Suívez la Procedure ci-dessous pour lancer une vérification de disque.

1 Dans Advanced Settings (Paramètres avances), clique sur [Drives (Disques)].

2 Cliquez sur [Drives (Disques)] pour vérifier un disque dur interne ou sur [USB Drives (Disque USB)] pour vérifier un disque dur externe.

3 Sélectionnez le disque à tester, puis cliquez sur [Check Disk (Vérifier le disque)].

4 Cliquez sur [Check (Vérifier)]. Si vous le souhaitez, vous pouvez supprimer des fichiers d'informations Mac OS pendant la vérification.

Formatage des disques

Remarque: Dans certains cas, les données supprimées lors du formatage d'un disque peuvent être restaurées. Pour vous assurer que les données soient "gone forever", un simple formatage peut ne pas être suffisant. Reportez-vous à la section "Erase Data on the LinkStation Completely (Effacer complètement les données de la LinkStation)" ci-dessous.

1 Dans Advanced Settings (Paramétres avances), clique sur [Drives (Disques)].

Drives

2 Cliquez sur [Drives (Disques)] pour formater un disque dur interne ou sur [USB Drives (Disque USB)] pour formater un disque dur externe.

Drives

USB Drives

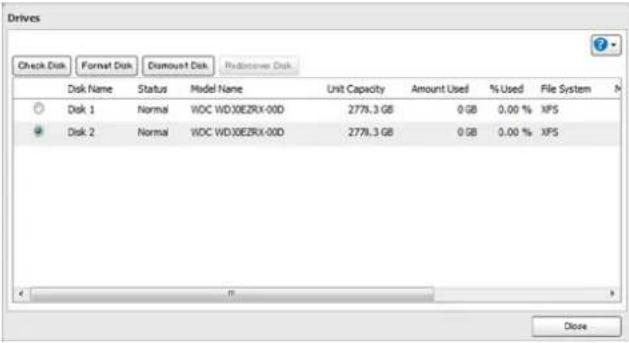

3 Sélectionnez le disque dur à formater et cliquez sur [Format Disk (Format de disque)].

4 Sélectionnez un type de format, puis cliquez sur [Format (Formater)].

5 L'écran "Confirm Operation (Confirmer l'opération)" s'ouvre. Saisissez le numéro de confirmation et cliquez sur [OK].

6 En fonction de la taille de votre disque, le formatage peut durer de quelques minutes à plusieurs heures. Le voyant LED d'alimentation clignotera pendant le formatage. Pendant le formatage, il est impossible d'acceder aux dossiers partages. N'eteignez pas la LinkStation avant la fin du formatage du disque.

Formatage des disques durs externes

Les disques durs formats sont detectés automatiquement. Si un disque dur n'est pas formaté, formatez-le depuis Settings (Réglages). Reportez-vous à la section " Formatting Drives (Formatage des disques)" pour connaître la procédure.

Remarques:

N'eteignez pas et ne déconnectez pas l'alimentation de la LinkStation pendant le formatage d'un disque dur.
- Pour les disques de 2.2 To ou plus, vérifie que l'option "GPT Partition (Partition GPT)" est selectionnée. Si vous avez formé un disque dur de capacité supérieure sans GPT, débranche puis reconnectctez-le avant de le reformater avec GPT.
- Les formats de fichiers suivants sont pris en charge pour formater depuis les Settings (Réglages): FAT32 (recommandé pour une connexion à des ordinateurs), EXT3 (recommandé pour le partage avec d'autres LinkStations) et XFS (recommandé pour l'ajout d'une capacité de stockage externe supplémentaire à une LinkStation).

Effacer complètement les données de la LinkStation

Dans certains cas, les données des disques durs formats peuvent etre restaurées. La procEDURE de suppression des données du disque presente dans cette section propose une suppression des données bien plus complète. Cette procedure est recommendée pour supprimer toutes les données d'un disque dur de maniere à rendre leur

restauration presque impossible avec les outils actuels. Toutes les données des disques sont complètement effacées. La LinkStation sera alors configurée comme indiqué ci-dessous:

Tous les disques en mode JBOD
- Un dossier partagé vide sur chaque disque
Tous les paramétres restaurés à leurs valeurs par défaut
Tous les fichiers-journaux effacés

1 Dans Advanced Settings (Paramètres avances), clique sur [Management (Gestion)].

Management

2 Cliques sur a droite de "Restore/Erase (Rétablir/formater)".

Restore/Erase

3 Cliquez sur [Erase LinkStation (Effacer LinkStation)].

4 L'écran "Confirm Operation (Confirmer l'opération)" s'ouvre. Saisissez le code de confirmation, puis cliquez sur [OK].

5 Toutes les données de la LinkStation seront effacées de manière définitive.

Quotas des disques

Le quota des disques limite l'espace disque pour chaque utiliser ou groupe. Vous pouvez également configurer une alerte d'espace afin de générer une notification par e-mail lorsque l'espace disque dépasse le niveau d'alerte. Pour envoyer une notification, configurez la notification par e-mail à l'aide de la section "Email Notification (Notification par courrier électronique)" du chapitre 8.

Remarques:

Lorsque you parametrez des quotas, desactive la corbeille ou videz regulierement le dossier de la corbeille. L'espace limite inclut l'espace utilise par la corbeille.

• Les quotas s'entendant par disque ou par batterie de disques. Si un quota est défini sur 1 Go, chaque disque ou batterie de disques pourrait utiliser 1 Go au maximum.
• Il est impossible de définir des quotas pour les disques durs externes connectés à la LinkStation.
  Si des quotas de groupe et d'utilisateur sont configurés pour un utiliser, le quota le plus restricitif sera appliqué.

Quotas pour les utilisateurs

Suivez la procedure ci-dessous pour limiter l'espace disque du dossier partagé alloué à un utilisateur.

1 Dans Advanced Settings (Paramétres avances), cliquez sur [File Sharing (Partage de fichiers)].

2 Cliquez sur a droite de "Users (Utilisateurs)".

3 Sélectionnez l'utilisateur dont l'espace sera limite.
4 Activez les quotas,CHOISSEZ I'espace maximum alloue a l'utilisateur et cliquez sur [OK].

Remarque: Si vous modifiez le groupe principal, redémarrez la LinkStation afin d'appliquer les paramètres des quotas.

5 Cliquez sur [OK].
6 Cliquez sur Iicone et selectionnez [Restart (Redemarrer)] pour appliquer les parametes des quotas.

Quotas pour les groupes

Suivez la procedure ci-dessous pour limiter l'espace des dossiers partages alloue a chaque groupe.

1 Dans Advanced Settings (Paramétres avances), cliquez sur [File Sharing (Partage de fichiers)].

2 Cliquez sur a droite de "Groups (Groupes)".

3 Sélectionnez le groupe dont l'espace sera limité.

4 Activez les quotas,CHOISSEZ l'espace maximum alloue au groupe et cliquez sur [OK].

5 Cliquez sur [OK].
6 Dans Advanced Settings (Paramètres avances), cliquez sur l'icone située à côté de "Users (Utilisateurs)".

7 Sélectionnez l'utilisateur qui héritera des paramètres de quotas du groupe.
8 Remplacez le groupe principal de l'utilisateur par le groupe avec le quota puis cliquez sur [OK].
9 Cliquez sur [OK].
10 Cliquez sur I'icone et selectionnez [Restart (Redemarrer)] pour appliquer les parametes des quotas.

Remplacement de disque dur

En cas de défaillance d'un disque, un message d'erreur s'affichera dans NAS Navigator2 et dans les Settings (Réglages).

Remarques:

• Ne déplacez jamais un disque en cours de fonctionnement lorsque la LinkStation est allumée. Éteignez la LinkStation avant de replacer le disque dur. Lorsque la LinkStation est en fonctionnement, ne débranchez ni ne retirez jamais les disques durs sans les avoir déconnectés au préalable.
  Le disque de remplacement doit etre un disque dur series OP-HD/A disponible aupres de Buffalo.Touteutilisation d'un autre disque dur risquerait de provoquer un dysfonctionnement de sua LinkStation.
• Utilisez un disque dur Buffalo série OP-HD/A de capacité équivalente ou supérieure. Si vous utilisez un disque dur d'une capacité supérieure, l'espace supplémentaire ne pourrait pas etre utiliser dans une batterie de disques RAID en miroir.
  Pour eviter d'endommager la LinkStation avec de l'électricité statique, mettez-vous à la terre en touchant un objet metallique avant de manipuler tout élémentlectronique fragile.
• Àpres le remplacement d'un disque dur, il faut compter 30 minutes avant que la lecture et l'écriture de fichiers soient restaurées. Les Settings (Réglages) peuvent ne pas être accessibles pendant cette période.
• Ne modifiez jamais l'ordre des disques durs dans la LinkStation. Par exemple, si vous retirez le disque 1 et que vous le remplacez par le disque 2, vous risquez de corrompre ou de perdre vos données.
• Si un nouveau disque n'est pas reconnu après son installation, cliquez sur [Rediscover Disk (Redétector le disque)] dans Settings (Réglages).

Exemples de remplacement de disque dur

Identifiez le disque defaillant avant d'eteindre la LinkStation. Le voyant DEL d'etat du disque defaillant brille rouge.

1 Éteignez la LinkStation et débranchez tous les câbles.

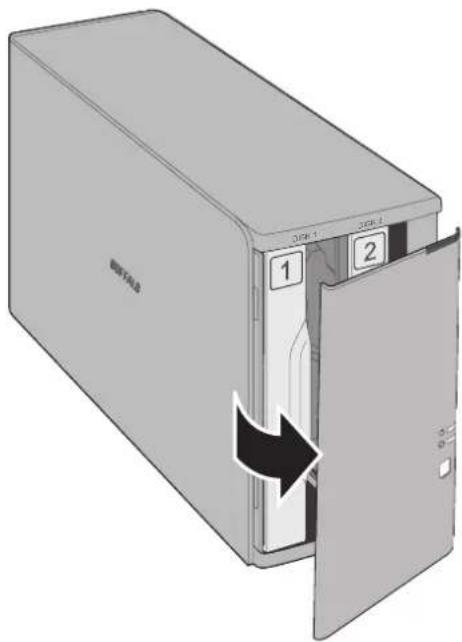

2 Appuyez sur le cote gauche du panneau avant et retirez-le.

3 Poussez la cartouche du disque defectueux vers le haut et retirez le disque de la LinkStation.

Remarques:

N'appuyez pas sur le dessus de la LinkStation.
Tirez le disque hors du chassin vers I'avant.

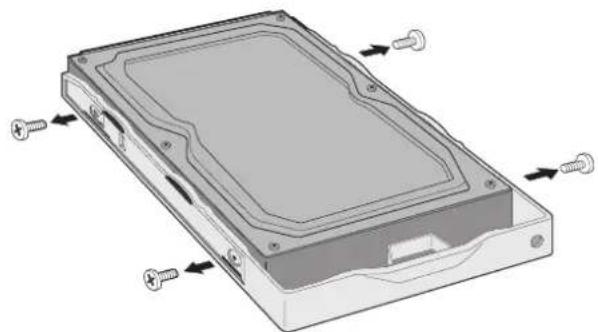

4 Retirez le disque dur de la cartouche.

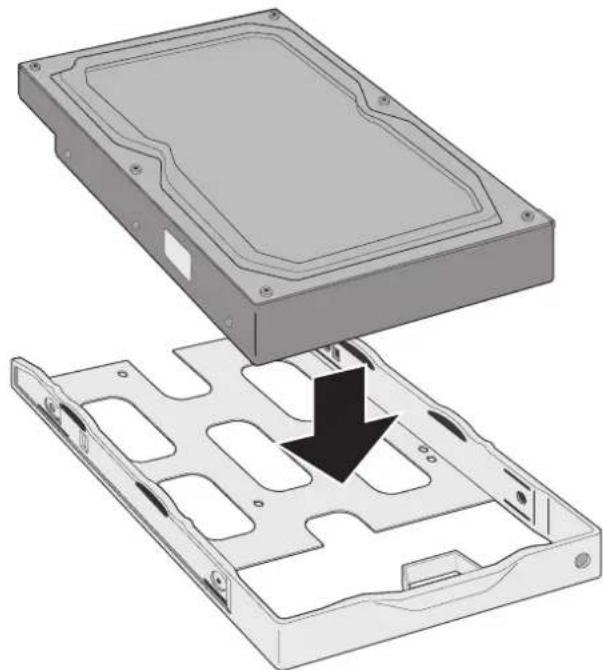

5 Installez un nouveau disque dur Buffalo série OP-HD/A dans la cartouche.

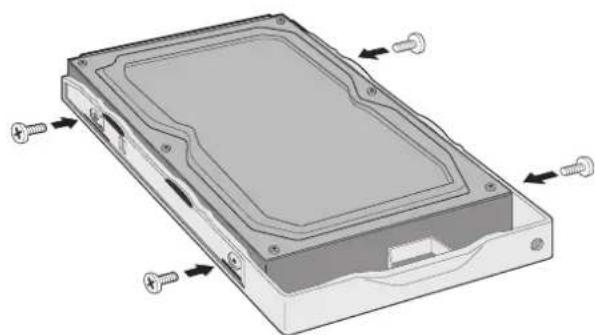

6 Replacez les quatre vis.

7 Insérez le nouveau disque dans l'emplacement vide.

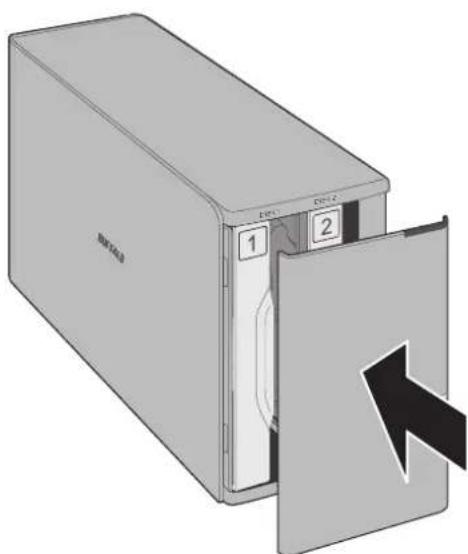

8 Fermez le panneau avant.

9 Reconnectez tous les cables, puis rallumez la LinkStation.

10

Pour RAID 0

Accedez à [Drives (Disques)]-[RAID] dans Advanced Settings (Paramétres avances). Sélectionnez la batterie de disques compteant l'erreur, puis cliquez sur [Delete RAID Array (Suppression d'une batterie de disques RAID)]. Accedez à [Drives (Disques)]-[Drives (Disques)]. Sélectionnez le nouveau disque (celui qui n'est pas formaté) et formatez-le. ÀpRES le formatage du disque, changez le mode RAID.

Pour RAID 1

Accedez à [Drives (Disques)]-[RAID] dans Advanced Settings (Paramètres avances). Sélectionnez la batterie de disques comportant l'erreur, puis cliquez sur [Recover RAID Array (Récupérer la batterie de disques RAID)]. Suivez la procédure à l'écran pour terminer le remplacement du disque dur.

Remarque: Lors de la reconstruction de la batterie de disques RAID, levoyant d'alimentation de la LinkStation peut s'eteindre pendant plusieurs secondes. L'unité est encore en fonctionnement. Pour vérifier la progression de la reconstruction, connectez-vous aux Settings (Réglages).

Pour JBOD

Accédez à [Drives (Disques)]-[Drives (Disques)] dans Advanced Settings (Paramètres avancés). Formatez le nouveau disque et créez un dossier partagé avant utilisation.

Chapitre 5 Accès à distance

WebAccess

WebAccess est un logiciel permettant d'acceder aux fischiers du dossier partagé de votre LinkStation depuis votre ordinateur ou votre périphérique mobile, via Internet. Soyez prudents lorsque vous configurer WebAccess.
Certsains paramètres peuvent rendre les fischiers du dossier partagé accessibles à n'importe quel utilisateur d'Internet sans restrictions d'accès.

Remarque: Utilisez le mode de compatibilité pour utiliser WebAccess avec Windows 8.1 ou Windows 8.

Configuration depuis un ordinateur

Configuration à partir d'Easy Admin (Administration facile)

1 Cliquez sur [WebAccess] dans Easy Admin (Administration facile).

2 Positionnez l'interrupteur WebAccess en position de sorte à activer WebAccess.

WebAccess

3 Sélectionnez le niveau d'accès pour chacun des dossiers partages dans le menu déroulant.

4 Entrez un nom BuffaloNAS.com pour votre compte BuffaloNAS.

BuffaloNAS.com Name

Remarque: Le nom BuffaloNAS.com peut conténir de 3 à 20 caractères alphanumériques, tirets (.) et traits d'union (-). Le nom BuffaloNAS.com est sensible à la casse.

5 Cliquez sur [Apply (Appliquer)].

6 Continue avec la procédure indiquée sur le site http://buffalonas.com/manual/setup/en/.

Configuration à partir des Advanced Settings (Paramètres avances)

1 Dans Advanced Settings (Paramétres avances), cliquez sur [File Sharing (Partage de fichiers)].

2 Cliquez sur a croite de "WebAccess".

3 Cliquez sur [Edit (Modifier)].

4 Configurez les paramètres souhaïtés, puis cliquez sur [OK].

• Pour utiliser le cryptage SSL afin de sécuriser les transferts de données, activez l'option "HTTPS/SSL Encryption (Cryptage HTTPS/SSL)".
• Certaines applications WebAccess ne prennt pas en charge le cryptage HTTPS/SSL. Désactive-le s'il pose problème. Pour plus d'informations, reportez-vous au guide WebAccess.
• Vous pouvez utiliser l'enregistrement BuffaloNAS.com par défaut ou le désactiver pour utiliser un serveur DNS différent.
• Choisissez un "BuffaloNAS.com name" et une "BuffaloNAS.com key" pour votre compte WebAccess. Les noms et les clés peuvent containir de 3 à 20 caractères alphanumeriques, tirets ( ) et traits d'union (-).
• Si l'option "Exclusive Session (Session exclusive)" est activée, les utilisateurs ne peuvent pas connecter plusieurs ordinateurs à WebAccess. Seule la première connexion sera active.
• Saisissez une durée en minutes (1 à 120 ou "Unlimited (Illimité)") avant la déconnexion des utilisateurs inactifs de WebAccess.

5 Cliquez sur [OK].

6 Positionnez l'interrupteur en position de sorte à activer WebAccess.

7 Clique sur a droite de "Folder Setup (Configuration des dossiers)".

Folder Setup

2 Folder(s)

8 Sélectionnez un dossier partagé à publier.

Remarques:

Pour obtenir de plusieurs résultats, créez un nouveau partage dédié pour WebAccess.
- Lorsque vous accédez aux dossiers partages via WebAccess depuis un emplacement à distance, le nom d'utilisateur et le mot de passage peuvent être nécessaires pour certaines opérations. Pour obtenir de moinsures résultats, crééz un compte utiliser avec des permissions sur le partage WebAccess avant d'utiliser WebAccess.

9 Cliquez sur [Edit (Modifier)].

10 Sous "LAN Protocol Support (LAN Support du protocole)", cochez la case "WebAccess" et cliquez sur [OK].

Remarques:

• Les niveaux de sécurité suivants sont disponibles :

"Allow Anonymous" - Tout le monde peut consulter (visualiser) les dossiers partagés.

"Allow All Groups and Users" - Tous les groupes et utilisateurs enregistrés sur la LinkStation ou sur la TeraStation peuvent utiliser WebAccess.

"Use Inherited Folder Permissions" - Les utilisateurs et les groupes disposent des mêmes autorisations d'accès avec WebAccess que celles dont ils bénéficient localement. Si aucune restriction d'accès n'est définie pour le dossier partagé, cette option n'apparait pas.

• La possibilité pour un utiliser ou un groupe spécifique d'acceder à un dossier par le biais de WebAccess dépend d'une combinaison de paramètres WebAccess et des paramètres de dossier partagé.

Configurationdes dossiers	Mode publicWebAccess	Allow Anonymous(Autoriserl'anonymat)		Allow All Groupsand Users (Autoriser tous les groupes/utilisateurs)		Use Inherited FolderPermissions (Utiliserles autorisations dedossiers hériétés)
	Attribut desdossiers	Lecture&Écriture	Lectureuniquement	Lecture&Écriture	Lectureuniquement	Lecture&Écriture	Lectureuniquement
Compte WebAccess	Non connectés L	L----
	Utilisateurs disposant d'un accès en lecture & écriture	L/É L L/É	L L/É L
	Utilisateurs disposant d'un accès en lecture uniquement	L/É L L/É	L L
	Groupes disposant d'un accès en lecture & écriture	L/É L L/É	L L/É L
	Groupes disposant d'un accès en lecture uniquement	L/É L L/É	L L
	Autres utilisateurs	L/É L L/É	L--

L: lecture seule; L/É: lecture et écriture, :- notamment accès

11 Continuez avec la procedure indiquée sur le site http://buffalonas.com/manual/setup/en/.

Remarque: Si vous changez votre nom BuffaloNAS.com après avoir configuré WebAccess, WebAccess risque de ne plus fonctionner correctement. Dans ce cas, désactive puis réactive WebAccess.

Utilisation avec un iPhone, un iPad, un iPod touch

Téléchargez l'application "WebAccess" sur l'App Store. Instructions: http://buffalonas.com/manual/i/en/

Utilisation avec Android

Téléchargez l'application "WebAccess" sur Google Play. Instructions: http://buffalonas.com/manual/a/en/

Utilizez avec un Windows Phone

Configuez d'abordYOUR LinkStation depuis un ordinateur,puis telechargez l'application "WebAccess" sur le Windows Phone Store. Instructions:http://buffalonas.com/manual/setup/en/

FTP

Par défaut, les dossiers partages de la LinkStation ne sont accessibles que par des utilisateurs connectés au même réseau ou au même routeur que la LinkStation. Le serveur FTP facultatif permet aux utilisateurs situés à l'extérieur du réseau local d'acceder à la LinkStation.

Remarque: Le FTP est prévu pour les utilisateurs disposant déjà d'un logiciel client FTP et qui ont de l'expérience.

1 Dans Advanced Settings (Paramètres avancés), cliquez sur [File Sharing (Partage de fichiers)].

2 Positionnez l'interrupteur FTP en position de sorte à activer FTP.
3 Clique sur aéroite de "Folder Setup (Configuration des dossiers)".

4 Cliques sur a droite de "Folder Setup (Configuration des dossiers)".
5 Choisissez un dossier pour activer l'accès FTP à distance.
6 Cliquez sur [Edit (Modifier)].
7 Sélectionnez l'attribut lecture seule ou lecture et écriture pour le dossier partagé, sélectionnez "FTP" sous "LAN Protocol Support (LAN Support du protocole)" et cliquez sur [OK].

Acceder à la LinkStation avec un client FTP :

Pour acceder à la LinkStation via FTP, configurez votre logiciel client FTP comme indiqué ci-dessous :

Nom d'hôte : adresse IP de la LinkStation

Nom d'utilisateur: le nom d'utilisateur de la LinkStation

Mot de passer : le mot de passer de la LinkStation

Port:21

• Les dossiers partagés connectés par FTP sont disponibles depuis le réseau "/mnt". Les emplacements par défaut sont :

Pour RAID 0 ou RAID 1 :

/mnt/array1/share

/mnt/usbdisk1

/mnt/usbdisk2

Pour JBOD:

/mnt/disk1/share

/mnt/disk2/share2

/mnt/disk3/share3

/mnt/disk4/share4

/mnt/usbdisk1

/mnt/usbdisk2

Acceder à la LinkStation avec un utiliser anonyme*

Pour autoriser l'accès anonyme à votre partage FTP, désactiver les restrictions d'accès.
Pour acceder à la LinkStation via un FTP anonyme, configurez votre logiciel client FTP comme indiqué cidesous:

Nom d'hôte: adresse IP de la LinkStation

Nom d'utilisateur:Anonymous

Mot de passer : une chaîne de caractères

Port:21

Si la LinkStation est intégrée à un domaine, les utilisateurs anonymes ne peuvent y acceder.

Remarques:

• Sous Mac, ne partagez pas les fichiers et dossiers dont les noms comportent des caractères codés sur plusieurs octets via un serveur FTP. Préférez une connexion AFP ou SMB.
• Si un fjichier a eté creé ou copie par AFP, il est possible que vous ne puissiez pas le supprimer via une connexion FTP. Si cela se produit, utilisez une connexion SMB ou AFP pour supprimer le fjichier.
• Pour les connexions FTP, vérifie que le nom de fichier complet (chemin d'accès au repertoire compris) contient 250 caractères codés sur un octet maximum.

Sauvegarde depuis la LinkStation

Vouppouvez sauvegardersdossiers LinkStationvers：

• un autre dossier de la LinkStation;
• une autre LinkStation du réseau;
• une autre TeraStation du réseau.

Préparation d'une destination de sauvegarde

Configurez d'abord un dossier qui servira de destination de la sauvegarde.

1 Dans Advanced Settings (Paramètres avancés), cliquez sur [File Sharing (Partage de fichiers)].

File Sharing

2 Cliquez sur a droite de "Folder Setup (Configuration des dossiers)".

Folder Setup

2 Folder(s)

3 Choisissez le dossier à définir comme destination de la sauvegarde.
4 Cliquez sur [Edit (Modifier)].
Sous "LAN Protocol Support (LAN Support du protocole)", cochez la case "Backup (Sauvegarde)", puis clique sur [OK].

Remarque: pour configurer un mot de passer, saisissez-le dans le champ "Remote Backup Password (Mot de passage de la sauvegarde distante)". Laissez ce champ vide si vous ne souhaitez pas de mot de passer. Si un mot de passage de sauvegarde est configuré sur le périphérique source ou cible, le dossier ne figurera pas dans la liste des dossiers du périphérique cible à moins que le mot de passage ne soit saisi.

Sauvegarde vers une LinkStation ou une TeraStation d'un autre réseau lors d'une connexion via VPN

Vou puez sauegarder vers une LinkStation ou une TeraStation d'un autre reseau ds lors que les deux reseaux sont connectés au moyen d'une connexion VPN. Procedez comme suit pour saisir l'adresse IP ou le nom d'hote de la LinkStation ou de la TeraStation de destination.

1 Dans Advanced Settings (Paramètres avances), cliquez sur [Backup (Sauvegarde)].

Backup

2 Cliques sur a droite de "Backup (Sauvegarde)".

Backup

Inactive

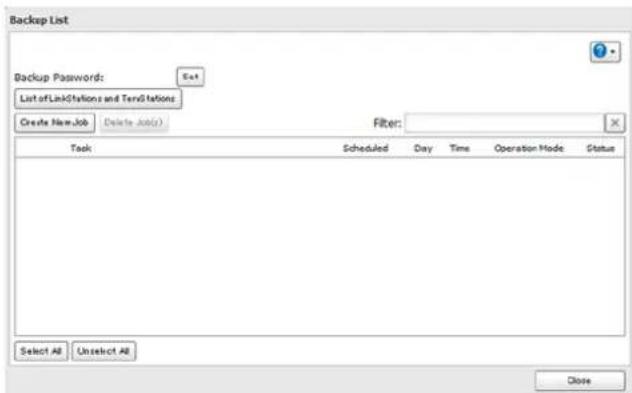

3 Cliquez sur [List of LinkStations and TeraStations (liste des unités LinkStation et TeraStation)].

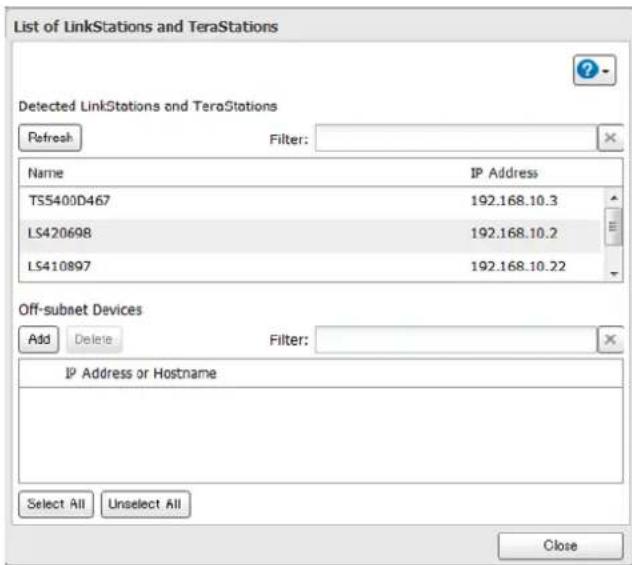

4 Cliquez sur [Add (Ajouter)], saisissez l'adresse IP de la LinkStation ou de la TeraStation de destination, puis cliquez sur [Close (Fermer)].

Si voire configuration presente les caractéristiques suivantes, vous n'avez pas besoin de configurer ces paramètres.

La LinkStation d'origine et la LinkStation de destination se trouvent sur le même réseau.
- Aucun mot de passer pour la sauvegarde n'est défini pour la LinkStation de destination.
Aucune LinkStation exterieure au sous-reseau ou connectee via VPN n'est utilisée.

Remarques:

• pour sauvegarder des données entre des LinkStations ou des TeraStations d'un réseau à l'aide de trames jumbo, assurez-vous que les deux péripériques ont été configurés pour utiliser des tailles de trames Ethernet identiques (ou similaires). Si les tailles de trames Ethernet sont trop différentes, la tâche de sauvegarde risque de ne pas s'executer correctement. Dans ce cas, Sélectionnez la taille de trame par défaut (1500 octets).
• Vous poubez également préciser le nom d'hote en utilisant un nom de Domaine complet (FQDN).

Configuration d'une tâche de sauvegarde

1 Dans Advanced Settings (Paramètres avances), cliquez sur [Backup (Sauvegarde)].

2 Cliquez sur a droite de "Backup (Sauvegarde)".

3 Si vous avez configuré un mot de passage de sauevegarde, cliquez sur [Set (Definir)] à droite de "Backup Password (Mot de passage de sauevegarde)". Sinon, passez à l'etape 5.
4 Saisissez le mot de passer de sauvegarde et cliquez sur [OK].

5 Cliquez sur [Create New Job (Creer une tache)].

Remarque: il est possible de configurer jusqu'à 8 tâches de sauvêgarde.

6 Selectionne les parametes de la sauegarde desirés, tels que la date et l'heure d'execution de la tache.

Remarque: vous pouvez selectionner les types de tache de sauvegarde suivants :

Type Fichiers inclus
Normal backup (La sauvegarde complete)	Tous les fichiers de la source sont sauvegardés vers la destination.
Overwrite (incremental)(Remplacer sauvegarde(incrémentale))	La première tâche de sauvegarde s'effectue comme une sauvegarde normale.Lors des sauvegardes ultérieures, les fichiers ajoutés à la source ainsi que les fichiers supprimés de la source sont conservés dans le dossier de sauvegarde.
Overwrite (differential)(Remplacer sauvegarde(differentielle))	La première tâche de sauvegarde s'effectue comme une sauvegarde normale.Lors de chaque sauvegarde ultérieure, des fichiers sont ajoutés au dossier de sauvegarde tandis que d'autres en sont supprimés. Le dossier de destination de la sauvegarde a toujours la même taille que le dossier source de la sauvegarde.

7 Cliquez sur [Add (Ajouter)].

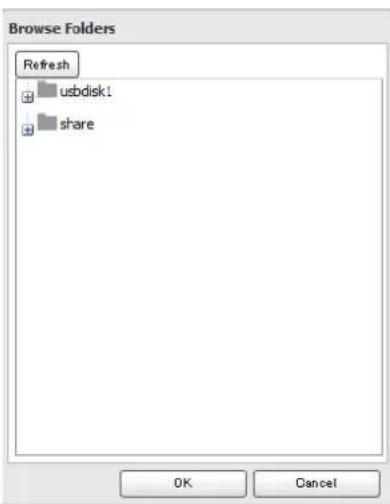

8 Cliquez sur [Browse (Parcourir)] dans "Backup Source Folder Name (Nom de dossier de source de sauvegarde)".
9 Sélectionnez le dossier partagé qui servira de source de la sauvégarde, puis cliquez sur [OK].

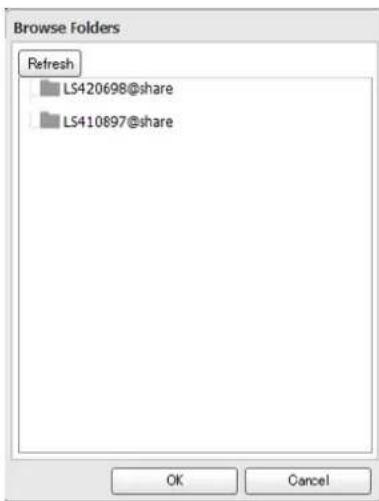

10 Cliquez sur [Browse (Parcourir)] dans "Backup Target Folder Name (Nom de dossier de cible de sauvegarde)".
11 Sélectionnez la destination de la sauvegarde, puis cliquez sur [OK].

12 Cliquez sur [OK]. Les nouvelles tâches de sauvégarde sont à présent visibles.
13 Cliquez sur [Close (Fermer)].

Sauvegarde de votre Mac via Time Machine

Time Machine est un programme de sauvegarde inclus avec OS X. Pour utiliser votre LinkStation comme destination de sauvegarde pour Time Machine, configurez-la comme décrit ci-dessous.

1 Assurez-vous que la connexion AFP est activée dans Advanced Settings (Paramètres avances). L'interrupteur AFP doit être en position. On

2 Clique sur aéroite de "Folder Setup (Configuration des dossiers)".

3 Choisissez un dossier partagé qui servira de destination de la sauvegarde pour Time Machine.
4 Cliquez sur [Edit (Modifier)].
Sous "LAN Protocol Support (LAN Support du protocole)," cochez la case "AFP (Mac)," puis cliquez sur [OK].
6 Cliquez sur [OK].
7 Cliquez sur [Close (Fermer)].
8 Cliquez sur [Backup (Sauvegarde)].

9 Cliquez sur a croite de "Time Machine".

10 Cliquez sur [Edit (Modifier)].
11 Cliquez sur [Browse (Parcourir)].

12 Sélectionnez le dossier partagé que vous avez défini à l' étape précédente, puis cliquez sur [OK].

13 Cliquez sur [OK].
14 Cliquez sur [OK].
15 Positionnez l'interrupteur Time Machine en position on de sorte à activer Time Machine.

Time Machine

16 Sous Mac, ouvrez [System Preferences].
17 Cliquez sur [Time Machine].

18 Cliquez sur [Choose Backup Disk].

19 Sélectionnez la LinkStation désirée, puis cliquez sur [Use for Backup].

20 Saisissez un nom d'utilisateur et un mot de passer disposant de droits d'accès au dossier partagé sur la LinkStation, puis cliquez sur [Connect (Se connecter)].

Remarque: si aucune restriction d'accès n'est configurée sur le dossier partagé de destination, connectez-vous en tant qu'administrateur. Par défaut, le nom d'utilisateur et le mot de passé du compte administrateur sont "admin" et "password". Si des restrictions d'accès sont configurées, connectez-vous à travers un compte bénéficiant de privilèges en écriture.

21 Time Machine laisser s'écouler un délambda de 120 secondes avant de lancer la tâche de sauvegarde.

Copie depuis un périphérique USB

Utilisez l'option Direct Copy pour copier depuis le périhérique USB directement sur la LinkStation.

Les péripériques suivants sont pris en charge :

• Periphériques de stockage de masse USB
  Lecteurs de carte (hors lecteurs de cartes pouvant reconnaître plusieurs cartes mémoire)
  Appareil photo numérique et autres périhériques PTP
• Les périphériques UPS qui sont indiqués comme compatibles
• Imprimantes USB

Ces péripériques ne sont pas pris en charge :

Concentrateurs USB
Souris
- Claviers

1 Dans Advanced Settings (Paramètres avances), cliquez sur [Backup (Sauvegarde)].

2 Placez l'interrupteur Direct Copy en position pour activer la fonction.

Pour modifier le dossier cible Direct Copy, accedez à [Backup (Sauvegarde)] - [Direct Copy] - [Edit (Modifier)], selectionnez un nouveau dossier et cliquez sur [OK].

3 Connectez le périphérique USB. Pendant la connexion (environ 10 secondes), le voyant Fonction s'allume.

Remarque: Les peripériques qui ne déclenchent pas l'allumage duvoyant Fonction ne sont pas pris en charge.

4 Vouys disposez maintainant de 60 secondes pour appuyer une fois sur le bouton Fonction. Le voyant clignotera ensuite pendant la copie de tous les fichiers du periphérique USB vers le dossier Direct Copy de la LinkStation.

Remarques:

Lorsque levoyant Fonction clignote, appuyez sur le bouton Fonction pendant 3 secondes pour annuler Direct Copy.
- Dans le cas des apparciels photos numériques ne repondant pas à la norme du stockage de masse USB, tous les fichiers du périhérique seront copés.
Pour modifier le dossier cible Direct Copy, accedez à [Backup (Sauvegarde)] - [Direct Copy] - [Edit (Modifier)], selectionnez un nouveau dossier et cliquez sur [OK].

5 Une fois la copie terminée, levoyant d'accès du périhérique USB arrêté de clignoter. Pour ce faire, maintenez enforcé le bouton Fonction pendant 8 secondes. Le voyant Fonction clignote pendant la déconnexion des périhériques externes, l'opération durable environ 30 secondes. Une fois la déconnexion terminée, levoyant Fonction arrêté de clignoter et brille fixement. Vous disposez maintenant de 60 secondes pour déconnecter vos périhériques USB en toute sécurité.

Serveur iTunes

Si le serveur iTunes est activé, les ordinateurs de votre réseau dotés d'iTunes peuvent dire les fichiers de musique enregistrés sur la LinkStation et les transférer sur des péripériques iOS. Le serveur iTunes prend en charge la lecture à partir de cinq ordinateurs au maximum.

1 Dans Advanced Settings (Paramètres avances), cliquez sur [Services (Service)].

Services

2 Cliquez sur a droite de "iTunes Server (Serveur iTunes)".
3 Cliquez sur [Edit (Modifier)].
4 Cliquez sur [Browse (Parcourir)].
5 Sélectionnez le dossier partagé que vous souhaitez rendre accessible via iTunes, puis cliquez sur [OK].

6 Cliquez sur [OK].
7 Verifiez que le serveur iTunes est activé. L'interrupteur du serveur iTunes doit être en position On

iTunes Server

Connexion d'une imprimante

Vospuvez connecter une imprimante au port USB de la LinkStation.

Remarques:

• une seule imprimante USB peut être reliée à la LinkStation.

• La communication bidirectionnelle n'est pas prise en charge, ce qui signifie que la quantité d'encre restante et autres informations relatives à l'état de l'imprimante ne peuvent pas'être transmises.

• Si une imprimante multifonctions est connectée, seule la fonction d'impression peut être utilisée. Les autres fonctions, telles que la numérisation, ne seront pas disponibles. Si vous avez besoin d'une communication bidirectionnelle ou d'une autre fonction de l'imprimante multifonctions (numérique, par exemple) pour travailler, connectez plutôt l'imprimante au USB Device Server.
  Le serveur d'impression ne prend pas en charge Mac OS.
• Ne désactiver pas le protocole SMB lorsque le serveur d'impression est désactivé. Sinon, il vous faudra réactiver le SMB et reconfigurer complètement le serveur d'impression.

Windows 8.1, Windows 8, Windows 7 ou Windows Vista

1 Connectez une imprimante au port USB de la LinkStation puis allumez l'imprimante.
2 Dans Advanced Settings (Paramétres avances), cliquez sur [Services (Service)].

3 Placez l'interrupteur du serveur d'impression en position on pour activer ce dernier.

4 Reportez-vous au manuel fourni avec l'imprimante pour installer les pilotes de I'imprimante.

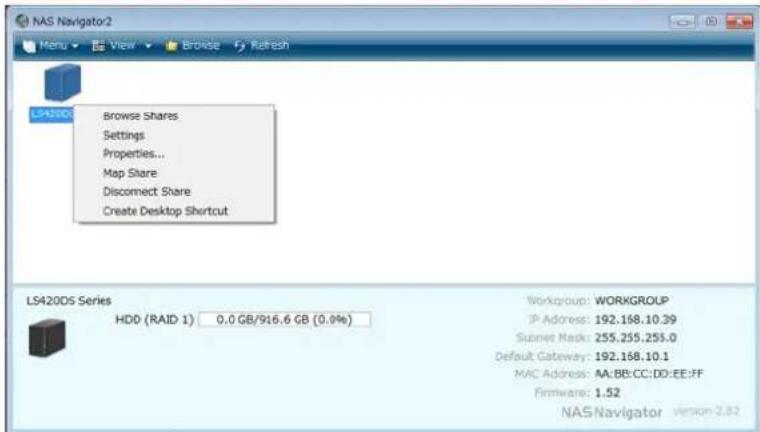

5 Lancer le NAS Navigator2. Double-cliquez sur I'icone LinkStation.
6 Double-cliquez sur I'icone de I'imprimante connectee (le nom partagé est affché).

7 Cliquez sur [OK].

8 Sélectionnez votre imprimante, puis cliquez sur [OK].

9 Enregistrez l'imprimante.

Windows XP

1 Connectez une imprimante au port USB de la LinkStation puis allumez l'imprimante.
2 Dans Advanced Settings (Paramètres avances), cliquez sur [Services (Service)].

3 Placez l'interrupteur du serveur d'impression en position on pour activer ce dernier.

4 Reportez-vous au manuel fourni avec l'imprimante pour installer les pilotes de l'imprimante.
5 Lancer le NAS Navigator2. Double-cliquez sur I'icone LinkStation.
6 Double-cliquez sur Iicone de votre imprimante.

7 Lorsque le message "The server for the printer does not have the correct printer driver installed. If you want to search for the proper driver, Click [OK]." s'affiche, cliquez sur [OK].
8 Sélectionnez le pilote de votre imprimante, puis cliquez sur [OK].

9 Enregistrez l'imprimante.

Chapitre 8 Fonctions avances

Notification par e-mail

Votre LinkStation peut envoyer vos rapportes par courrier électronique tous les jours ou simplement en cas de modification des paramètres ou en cas d'erreur. Des courriers électroniques de notification peuvent être déclenchés par l'un des événements suivants:

• Notifications programmes de l'etat du disque dur (y compris les notifications de dépassement de quota)
  Erreur du ventilateur
  Fin d'une tâche de sauvégarde
  Erreur de lecture du disque dur

1 Dans Advanced Settings (Paramètres avances), clique sur [Management (Gestion)].

Management

2 Positionnez l'interrupteur de notification par courrier électronique en position on de sorte à activer la notification par courrier électronique.

Email Notification

3 Cliques sur à droite de "Email Notification (Notification par courrier électronique)".
4 Cliquez sur [Edit (Modifier)].
Saisissez les paramétres de votre serveur de messagerie et seLECTIONnez les événements qui déclencheront une notification. Cliquez sur [OK] pour envoyer un message électronique de test.

Sleep Mode

Pour economiser de l'énergie, vous pouvez préciser à quels momentsmettre en veille la LinkStation, ce qui implique l'arrêt du disque dur et des voyants de l'unité.

1 Dans Advanced Settings (Paramètres avances), clique sur [Management (Gestion)].

Management

2 Cliquez sur a droite de "Sleep Timer (Minuteur de mise en voille)".

Sleep Timer

3 Cliquez sur [Edit (Modifier)].

4 Renseignez l'intervalle du minuteur, I'houre de sortie de veille et I'houre de mise en veille, puis cliquez sur [OK].

Remarques:

• Vous pouvez configurer jusqu'à trois minutes.
  L'heure d'entrée en mode veille peut etre configurée entre minuit et 3h45 le jour suivant.

L'heure de sortie de veille peut etre configurée entre minuit et 23h45.

Si l'heure de mise en voille se situe au-delà de 0h, le paramètre de sortie de voille peut être configuré entre 4h et 23h45.

L'heure de mise en veille doit etre configuree en meme temps ou avant l'heure de sortie de veille.
- Si une tâche de sauvégarde est configurée pendant une vérification de disque, un formatage de disque, une tâche de sauvégarde ou dans les 5 minutes qui suivent, la LinkStation ne passse pas en mode veille lorsque l'heure de passage en mode veille est atteinte.
- Si les heures configurés dans la minuterie se superposent, l'opération sera réalisée en utilisant l'intervalle le plus long.
Des exemples de parametes de minuterie multiple sont indiqués ci-dessous :

Example 1:

En cas de fonctionnement à 10h le finanzié

Minuterie 1:Tous les jours 12h-0h

Minuterie 2:Nonutilise

Aucune opération n'est réalisée à 12h et l'unité passe en mode veille à 24h.

Exemple 2:

En cas de fonctionnement à 10h le mercredi

Minuterie 1:Tous les jours 9h-18h

Minuterie 2 : Mercredi 10h - 20h

Tous les jours, sauf le mercredi, le fonctionnement normal debute a 9h et l'unité passage en mode veille à 18h.

Le mercredi, l'unité passen en mode veille à 20h.

Exemple 3:

En cas de fonctionnement à 10h le mercredi

Minuterie 1 : Tous les jours 9h - 18h

Minuterie 2:Mercredi 10h-3h le jour suivant

Minuterie 3 : Non utilise

Tous les jours, sauf le mercredi, le fonctionnement normal debute a 9h et l'unité passage en mode veille à 18h.

Le mercredi, le fonctionnement normal debute a 9h et l'unité passe en mode veille à 1h le lendemain.

Exemple 4:

En cas de fonctionnement à 10h le mercredi

Minuterie 1 : Tous les jours 9h - 18h

Minuterie 2 : Mercredi 7h30 - 22h

Tous les jours, sauf le mercredi, le fonctionnement normal debute a 9h et l'unité passage en mode veille à 18h.

Le mercredi, le fonctionnement normal debute à 7h30 et l'unité passen mode veille à 22h.

Pour allumer la LinkStation avant l'heure de sortie de veille lorsqu'elle est en mode veille, appuyez sur le bouton Fonction.

Crypter la transmission de données

Cryptage des données de configuration

Toutes les communications associées aux Settings (Réglages) peuvent utiliser le cryptage SSL si vous accédez aux Settings (Réglages) via https://.

Cryptage des données pour le transfert via FTP

Vouse pcvz crypter les mot de pass et les fichiers a l'aide des protocoles SSL/TLS pour une communication via FTP securise. Ouvrez les parametes d'un dossier partag et cliquez sur [Edit (Modifier)], puis selectionnez "FTP" sous "LAN Protocol Support (LAN Support du protocole)" et cliquez sur [OK]. Activez la sccurite SSL dans I'ecran de configuration pour voce client FTP. La procedure a suivre deped du logiciel du client FTP.

Cryptage SSL

SSL est un protocole de cryptage visant à garantir la sécurité des communications et la confidentialité des données sur Internet. L'utilisation du protocole SSL requiert un certificat et une clé. Ces derniers sont disponibles auprès des services d'hebergement Web et de nombreux fournisseurs de services privés.

Configuration du protocole SSL

Pour spécifier oumettrea jour un certificat de serveur et une cléprivée pour SSL,procedez comme suit :

1 Accedez à [Management (Gestion)] - [SSL].
2 Accedeux emplacements de la clé et du certificat ou indiquez-les, puis cliquez sur [Import (Importer)].

Onduleur (UPS, Uninterruptible Power Supply)

Si un onduleur (vendu séparément) est connecté, l'unité LinkStation peut être automatiquement arrêtée, de façon à protéger ses données en cas de coupure de courant.

1 Branchez le cable d'alimentation de I'onduleur sur une prise murale.
2 Branchez le cable CA de la LinkStation à l'onduleur.
3 Reliez l'onduleur a l'unité LinkStation à l'aide d'un cable USB ou série.
4 Allumez l'onduleur, puis la LinkStation.
5 Dans Advanced Settings (Paramètres avances), clique sur [Management (Gestion)].

Management

6 Cliques sur I'icone située à droite de "UPS Sync (Synchronisation de l'UPS)".

UPS Sync

7 Cliquez sur [Edit (Modifier)].
8 Configurez les paramètres souhaïés, puis cliquez sur [OK].

Remarques:

• Si votre LinkStation est connectée directement à l'onduleur, sélectionnez "Sync with UPS connected to this LinkStation (Synchronisation avec l'onduleur connecté à cette unité LinkStation)". Si une autre LinkStation est connectée à l'onduleur, sélectionnez "Sync with UPS connected to another LinkStation on the same network (Synchronisation avec l'onduleur connecté à une autre unité LinkStation sur le même réseau)". Àprous avoir effectué la selection, saisissez l'adresse IP de la LinkStation qui sera la source de la synchronisation dans "Other LinkStation's IP Address (Autre adresse IP du LinkStation)".
  Lorsque la LinkStation redemarre après un arrêt automatique dû à une coupure de courant ou à un autre problème lié à l'alimentation, vérifie que l'alimentation a été restaurée. Si la LinkStation est allumée alors qu'elle fonctionne toujours sur l'onduleur et sans que l'alimentation n'ait été restaurée, l'arrêt automatique n'est pas réalisé, même à l'issue du temps spécifique.
• Si l'alimentation de l'onduleur à la LinkStation est coupée et redémarrée lorsque la restauration de l'onduleur est activée, la LinkStation redémarre automatiquement.

Rétablissement des paramètres d'usine par défaut

Pour rétablir les paramètres par défaut de la LinkStation, procédez comme suit :

Réinitialisation depuis Settings (Réglages)

1 Dans Advanced Settings (Paramètres avances), clique sur [Management (Gestion)].

Management

2 Cliquez sur a droite de "Restore/Erase (Rétablir/formater)".

Restore/Erase

3 Cliquez sur [Initialize LinkStation (Executer l'initialisation de I'unité LinkStation)].

Restore/Erase

4 L'écran "Confirm Operation (Confirmer l'opération)" s'ouvre. Saisissez le code de confirmation, puis cliquez sur [OK].
5 Les paramètres d'usine par défaut de la LinkStation sont alors rétablis.

Initialisation à l'aide du bouton Fonction

YououpoezegalementreinitialiserlesparametesaideboudtonFonction.

1 Eteignez la LinkStation.
2 Allumez la LinkStation en appuyant sur le bouton Fonction. Le voyant LED de fonction clignote en blanc.
3 Appuyez une nouvelle fois sur le bouton Function pendant que levoyant clignote.
4 5 à 10 minutes sont nécessaires à la réinitialisation. N'éteignez pas la LinkStation pendant la réinitialisation et tant que le code d'erreur I23 est affché dans NAS Navigator2 et que levoyant Power (Alimentation) est allumé. Une fois la réinitialisation terminée, la LinkStation redémarre automatiquement.

Remarques:

• Les paramètres suivants seront réinitialisés : nom d'utilisateur administrateur, mot de passer administrateur, adresse IP et taille de trame Ethernet.
• Pour désactiver la réinitialisation du nom d'utilisateur et du mot de passer, accédez à [Management (Gestion)] - [Restore/Erase (Rétablir/formater)] - [Edit (Modifier)] et passez de l'option "Restore factory default settings (Restaurer les paramètres par défaut)" à "Keep current settings (Conserver les paramètres actuels)". Faites attention avec cette option! Si cette option est sélectionnée et que vous perdez votre mot de passer administrateur, vous ne pourrez plus le réinitialiser.

Mise à jour en ligne

Si un nouveau microprogramme est disponible, un message s'affiche au démarrage de la LinkStation. Pourmettre a jour le microprogramme,procededez comme suit:

1 Dans Advanced Settings (Paramètres avances), clique sur [Management (Gestion)].

Management

2 Cliquez sur a troite de "Update (Mise a jour)".

Update

• Settings (Réglages) n'est pas disponible lorsque le microprogramme est en cours de mise à jour. N'essayez pas d'acceder aux Settings (Réglages) depuis un autre ordinateur jusqu'à ce que la mise à jour soit terminée.
• Vous pouvez désactiver les notifications de mise à jour dans [Management (Gestion)] - [Update (Mise à jour)].
  Pour supprimer une notification de mise à jour, appuyez sur le bouton fonction.

Nom, date, heures et langue

Configurez le nom d'hôte, la date, l'heure et la langue de la LinkStation comme suit.

1 Dans Advanced Settings (Paramètres avances), clique sur [Management (Gestion)].

Management

2 Cliquez sur a droite de "Name/Time/Language (Nom/Heure/Langue)".

Name/Time/Language

3 Cliquez sur [Edit (Modifier)].
4 Cliquez sur l'onglet [Name (Nom)], puis entrez le nom et la description de la LinkStation.

5 Cliquez sur l'onglet [Time (Heure)]. Activez le serveur NTP et selectionnez "Use Local Date/Time (Utiliser l'heure locale)" pour utiliser les paramètres temporels de votre ordinateur sur la LinkStation.

Par défaut, la LinkStation ajusté son horloge automatiquement en utilisant un serveur NTP par défaut. Ce serveur NTP appartient à Internet Multi Feed Inc. Pour plus d'informations, consultez le site http://www.jst.mfeed.ad.jp.

Pour utiliser un autre serveur NTP, acceded à [Management (Gestion)] - [Name/Time/Language (Nom/Heure/Langue)]. Cliquez sur [Time (Heure)], puis sur [Edit (Modifier)]. Décochez la case "Use Default NTP Server (Utiliser le serveur NTP par défaut)" et saississez une nouvelle adresse IP NTP. Cliquez sur [OK].

Si le serveur NTP n'est pas utilisé, indiquez la date et l'heure manuelle. Cliquez sur [Use Local Date/Time (Utiliser l'heure locale)] pour importer la date et l'heure depuis votre ordinateur.

Si un serveur NTP est spécifique à partir de son nom au lieu de son adresse IP, vérifie que le serveur DNS est configuré pour la LinkStation.

Remarque: les horloges internes de la LinkStation et des autres périphériques de votre réseau peuvent fonctionner à des vitesses légèrement différentes. Sur le long terme, les périphériques de votre réseau peuvent afficher des heures qu'elle peu différentes, ce qui peut à son tour engendrer des problèmes sur le réseau. Si les horloges de votre réseau varient de plus de 5 minutes, un comportement inattendu peut survenir. Pour deGXmeilleurs résultats, voirlez a ce que toutes les horloges de votre réseau restent a la meme heure en les reglant regulierement, ou utilisez un serveur NTP pour toutes les corriger automatiquement.

6 Cliquez sur l'onglet [Language (Langue)]. Sélectionnéz la langue à utiliser par le client Windows, puis cliquez sur [OK].

Remarque: Cet onglet modifie la langue utilisée par la LinkStation pour la notification par courrier électronique et d'autres fonctions. Pour modifier la langue affichée dans les Settings (Réglages), accédez aux Advanced Settings (Paramétres avances) ou à Easy Admin (Administration facile) et cliquez sur [Language (Langue)] dans la barre de menu. Choisissez la langue souhaitée dans le menu déroulant.

Trames jumbo

Vou puez optimiser vos performances reseau a l'aide de trames jumbo si vos autres peripheriques reseau les prennt en charge

1 Dans Advanced Settings (Paramètres avances), clique sur [Network (Réseau)].

Network

2 Cliques sur a droite de "IP Address (Adresse IP)".

3 Cliquez sur le port LAN sur lequel les trames jumbo seront utilisées.
4 Cliquez sur [Edit (Modifier)].
5 Sélectionnez la taille des trames Ethernet désirée, puis cliquez sur [OK].

Modification de l'adresse IP

En principe, l'adresse IP de la LinkStation est automatiquement définie depuis un serveur DHCP de votre réseau. Si vous le préférez, vous pouvez la définir manuellement. Vous pouvez facilement le faire depuis le programme NAS Navigator2 d'un ordinateur connecté au même routeur (sous-réseau) que la LinkStation. Suivez la procédure ciderssous pour modifier l'adresse IP sous Settings (Réglages).

1 Dans Advanced Settings (Paramètres avances), cliquez sur [Network (Réseau)].

Network

2 Cliquez sur a droite de "IP Address (Adresse IP)".

IP Address

LAN Port 1 192.168.10.2

3 Sélectionnez le port LAN.
4 Cliquez sur [Edit (Modifier)].
5 Désactivez "DHCP", entrez les paramètres d'adresse réseau désirés, puis cliquez sur [OK].

Remarque: Les adresses IP suivantes sont réservées et ne doivent pas été utilisées. Si vous en configurez une par erreur, réinitialisez les paramètres à l'aide du bouton Fonction de la LinkStation.

Adresse de boucle locale: 127.0.0.1, 255.255.255.0

Adresse réseau: 0.0.0.0, 255.255.255.0

Adresse de diffusion: 255.255.255.255, 255.255.255.0

L'adresse IP est comprise entre 224.0.0.0 et 255.255.255.255

Chapitre 9 Utilitaires

NAS Navigator2 pour Windows

Le NAS Navigator2 est un programme utilisé qui facilité l'affichage de Settings (Réglages), la modification de l'adresse IP de la LinkStation ou la vérification de son disque dur. Si vous avez installé la LinkStation à l'aide de LinkNavigator, NAS Navigator2 a été installé automatiquement.

Le NAS Navigator2 sera exécuté dans la zone de notification lorsque l'ordinateur sera allumé.

Double-cliquez sur I'icone pour lancer NAS Navigator2.

Cliquez sur I'icone de votre LinkStation pour ouvrir le dossier partagé present sur la LinkStation et afficher les informations suivantes :

• Capacité totale
  Capacitéutilisée
  Adresse IP
  Groupe de travail
  Masque de sous-reseau
  Passerelle par défaut
  Adresse MAC
  Version du microprogramme

Nom Description
Menu	Map Share (Mapper le partage par défaut distant à une dette de lecteur)*	Le dossier partagé de la LinkStation est assimilé à un lecteur réseau.
	Disconnect Share (Déconnecter la dette de lecteur mappée)*	Permet de supprimer le mappage du lecteur réseau.
	Map All Remote Shares to Drive Letters (Mapper tous les partages distants à des lettres de lecteurs)	Tous les dossiers partagés de la LinkStation sont assimilés à des lecteurs réseau.
	Create Desktop Shortcut (Créer un raccourci sur le bureau pour la Tera/LinkStation)*	Crée un raccourci vers le dossier partagé de la LinkStation (partage).
	Launch NAS Navigator2 on Startup (Lancer NASNavigator2 au démarrage)	Lance le NAS Navigator2 dans la zone de notification au démarrage de Windows.
	Display Errors (Afficher les informations d'erreur)	En cas d'erreur, l'icone du NAS Navigator2 située dans la zone de notification affiche un message.
	Properties (Propriétés)*	Ouvr la page des propriétés de la LinkStation sélectionnée.
	Close (Fermer) Ferme le NAS Navigator2.
	View (Afficher)	Icons (Icônes): icônes d'affichage. Details (Détails): affiche le nom d'hôte, le nom du produit, le groupe de travail, l'adresse IP, le masque de sous-réseau et la passerelle par défaut.
	Sort by (Trier par)	Si vous avez plusieurs LinkStations et TeraStations connectées au réseau, vous pouvez sélectionner l'ordre d'affichage (par nom d'hôte, nom de produit, groupe de travail, adresse IP, masque de sous-réseau ou passerelle par défaut).
Browse (Parcourir)*		Ouvr le dossier partagé de la LinkStation.
Refresh (Actualiser)		Recherche à nouveau les péripériques NAS disponibles sur le réseau.
S'affiche lorsque vous cliquez avec le bouton droit sur l'icône d'un périphérique.	Browse Shares (Parcourir les partages)	Ouvr le dossier partagé de la LinkStation.
	Settings (Réglages)	Ouvr les Settings (Réglages) de la LinkStation sélectionnée.
	Properties (Propriétés) Ouvre la page des propriétés de la LinkStation.
	Map Share (Mapper le partage par défaut distant à une dette de lecteur)	Le dossier partagé de la LinkStation est assimilé à un lecteur réseau.
	Disconnect Share (Déconnecter la dette de lecteur mappée)	Permet de supprimer le mappage du lecteur réseau.
	Create Shortcut (Créer raccourcis)	Crée une icône de raccourci vers le dossier partagé ("share") sur le Bureau.

• Cliquez sur l'icone de votre LinkStation pour afficher ces options.
  Lorsque le NAS Navigator2 est réduit, cliquez avec le bouton droit sur son icône dans la zone de notification pour acceder aux options suivantes :

Browse Shares	LS420056
Settings	Refresh
Properties	Browse Shares
Map Share	Exit
Disconnect Share
Create Shortcut

Nom Description
Nom NAS	Browse Shares (Parcourir les partages)	Ouvre le dossier partagé de la LinkStation.
	Settings (Réglages)	Ouvre les Settings (Réglages) de la LinkStation sélectionnée.
	Properties (Propriétés) Ouvre la page des propriétés de la LinkStation.
	Map Share (Mapper le partage par défaut distant à une lecture de lecteur)	Le dossier partagé de la LinkStation est assimilé à un lecteur réseau.
	Disconnect Share (Déconnecter la lecture de lecteur mappée)	Permet de supprimer le mappage du lecteur réseau.
	Create Shortcut (Créer raccourcis)	Crée une icône de raccourci vers le dossier partagé (ou partage) de la LinkStation sur le Bureau.
Refresh (Actualiser) Permet d'actualiser la liste des péripériques NAS.
Browse Shares (Parcourir les partages) Permet d'afficher la fenêtre du NAS Navigator2.
Exit (Quitter) Permet de quitter le NAS Navigator2.

Les tâches suivantes peuvent être réalisées depuis la page des propriétés de la LinkStation.

Nom Description
Configuration Cliquez sur [Settings (Réglages)] pour acceder à l'interface de configuration.
Adresse IP	Cochez la case [Use DHCP (Obtenir automatiquement une adresse IP via DHCP.)] pour attribuer automatiquement une adresse IP depuis le serveur DHCP. Si aucun serveur DHCP n'est disponible sur le réseau, vous ne pouvez pas utiliser cette fonction. Cochez la case [Renew IP address (Renouveler l'adresse IP.)] pour obtenir une adresse IP depuis le serveur DHCP. Vous pouvez indiquer manuellement une adresse IP, un masque de sous-réseau et une passerelle par défaut.

Installation en tant que lecteur réseau

Grace au NAS Navigator2, vous pouvez facilement mapper un dossier partagé en tant que lecteur réseau.

1

Double-cliquez sur I'icone

2 Cliquez avec le bouton droit sur l'icone de la LinkStation, puis selectionnez [Map Share (Mapper le partage par défaut distant à une dette de lecteur)].

Remarque: Les dossiers partages suivants peuvent etre montes en tant que lecteurs reseau depuis NAS Navigator2 : share, share2, share3, share4, usbdisk1, usbdisk2, usbdisk3, usbdisk4, usbdisk5

3 Une icone correspondant au dossier mappé apparait dans Ordinateur ou Poste de travail. Vous pouvez utiliser ce lecteur reseau comme n'importe quel autre disque dur.

Modification de l'adresse IP

1 Double-cliquez sur I'icone pour lancer NAS Navigator2.
2 Cliquez avec le bouton droit sur l'icone de votre LinkStation et seLECTIONnez [Properties (Propriétés)] - [IP Address (Adresse IP)].
3 Deselectionnez I'option "Use DHCP (Obtenir automatiquement une adresse IP via DHCP)," entrez l'adresse IP et le masque de sous-reseau, puis cliquez sur [OK]. Si une fenetre contextuelle s'affiche, entrez le nom d'utilisateur et le mot de passer administrateur.

Remarque: Les adresses IP suivantes sont réservées et ne doivent pas été utilisées. Si vous en configUREZ une par erreur, réinitialisez les paramètres à l'aide du bouton Fonction de la LinkStation.

Adresse de boucle locale: 127.0.0.1, 255.255.255.0

Adresse réseau: 0.0.0.0, 255.255.255.0

NAS Navigator2 pour Mac OS

Le NAS Navigator2 est un utiliser qui facilité l'affichage des Settings (Réglages), la modification de l'adresse IP de la LinkStation ou la verification de son disque dur. Si vous avez installé la LinkStation à l'aide de LinkNavigator, NAS Navigator2 a été installé automatiquement.

Cliquez sur Iicone situee sur le Dock pour lancer NAS Navigator2.

Cliquez sur l'icone de votre LinkStation pour ouvrir le dossier partagé liént sur la LinkStation et afficher les informations suivantes :

Capacité totale
Capacitéutilisée
Adresse IP
Groupe de travail
- Masque de sous-reseau
Passerelle par défaut
Adresse MAC
Version du microprogramme

Nom Description
Open (Ouvrir)	Oùvre le dossier partagé par défaut d'une LinkStation sélectionnée.
Refresh (Actualiser)	Recherche à nouveau les péripériques NAS disponibles sur le réseau.
Settings (Réglages)	Oùvre les Settings (Réglages) de la LinkStation sélectionnée.
Configure (Configurer)	Oùvre une fenêtre qui vous permet de configurer l'adresse IP du NAS ou ouvre Settings (Réglages).
Label Color (Étiquette de couleur)	Sélectionne la couleur du nom affché en-dessous de l'icône.
View Options (Afficher les options de vue)	Voues permet de désirir la taille, la position et le mode d'affichage des iconônes.
Auto Power Mode (Réglage du mode Auto Power)	Le mode d'alimentation automatique peut activer ou désactiver automatiquement les TeraStations et les LinkStations prises en charge sur le réseau.

Pour afficher ces options, appuyez sur la touche Contrôle et sélectionnez l'icône de votre LinkStation.	Open Folder (Ouvrir le dossier)	Ouvre le dossier partagé de la LinkStation.
	Settings (Réglages)	Ouvre les Settings (Réglages) de la LinkStation sélectionnée.
	Configure (Configurer)	Ouvre une fenêtre qui vous permet de configurer l'adresse IP du NAS ou ouvre Settings (Réglages).
	Label Color (Étiquette de couleur)	Sélectionne la couleur du nom affché en-dessous de l'icône.

Installation en tant que lecteur réseau

Grace au NAS Navigator2, vous pouvez facilement mapper un dossier partagé en tant que lecteur réseau.

1 Cliquez sur Iicone située sur le Dock pour lancer NAS Navigator2.

2 Double-cliquez sur I'icone de la LinkStation ou cliquez sur son icone tout en maintainant enfoncée la touche Contrôle et selectionnee [Open Folder (Ouvrir le dossier)]. Saisissez un nom d'utilisateur et un mot de passer disposant de droits d'acces au dossier partaged.

3 Sélectionnez le dossier partagé à creer, puis cliquez sur [OK].
4 Le dossier partagé est désormais créé en tant que lecteur réseau.

Modification de l'adresse IP

1 Cliquez sur Iicone située sur le Dock pour lancer NAS Navigator2.
2 Maintenez la touche Contrôle enfoncée et seLECTIONnez votre LinkStation, puis cliquez sur [Configure (Configurer)] - [IP Address (Adresse IP)].

Déselectionnez l'option "Use DHCP (Obtenir automatiquement une adresse IP via DHCP)," entrez les paramètres souhaïtes et le mot de passé administrateur puis cliquez sur [Apply (Appliquer)].

Remarque: Les adresses IP suivantes sont réservées et ne doivent pas été utilisées. Si vous en configUREZ une par erreur, réinitialisez les paramétres à l'aide du bouton Fonction de la LinkStation.

Adresse de boucle locale: 127.0.0.1, 255.255.255.0

Adresse réseau: 0.0.0.0, 255.255.255.0

Adresse de diffusion: 255.255.255.255, 255.255.255.0

L'adresse IP est comprise entre 224.0.0.0 et 255.255.255.255

Lorsque levoyant d'alimentation clignote

Blanc

Levoyant d'alimentation clignote blanc pendant le démarrage et l'arrêt.

Rouge

En cas d'erreur, levoyant d'alimentation clignote rouge. Le modele de clignotement indique le code d'erreur. Vous pouvez également voir les erreurs dans NAS Navigator2.

Déchiffrage du code d'erreur Statut
Chiffre des dizaines du code d'erreur	Levoyant s'allume pendant 1 seconde toutes les 0,3 secondes. Cela permet de connaître le chiffre des dizaines du code d'erreur.
Chiffre des unités du code d'erreur	Levoyant s'allume pendant 0,5 seconde toutes les 0,3 secondes. Cela permet de connaître le chiffre des unités du code d'erreur.

Code de l'erreur Description	Mesure de correction
E07 Le microprogramme est corrompu.	Contactez le support technique de Buffalo pour obtenir de l'aide.
E11	Une erreur est survenue dans la vitesse du ventilateur.	Vérifiez le ventilateur. Utilisez de l'air comprimé ou des pince pour-retirer la poussière ou tout corps étranger. Vérifiez que le ventilateur tourne normalement. Si ce n'est pas le cas, contactez le support technique de Buffalo pour Broker de l'aide.
E12	L'augmentation de la température du système a peut-être dépassé la valeur de sécurité autorisée.	Ne place aucun object dans la zone autour de la LinkStation. En outre, placez la LinkStation dans un endroit frais.
E14	La batterie de disques RAID X ne peut être installée.	Lancez la vérification de la batterie de disques RAID dans Settings (Réglages).
E15	Les secteurs défaillants ont atteint un niveau dangereux.	Remplacez le disque défectueux.
E16 Impossible de trouver	le disque dur X.	Le disque dur X est peut-être débranché ou défaillant. Éteignez la LinkStation et réinstallé le disque dur.
E22 Le disque X n'a pas pu	été monté.	Formatez le disque dur. Au terme du formatage, si l'erreur continue d'apparaître malgré le redémarrage, remplacez le disque dur. Si l'erreur s'affiche à nouveau, contactez le support technique de Buffalo pour Broker de l'aide.
E23	Une erreur s'est produit, et le disque dur a été retire de la batterie de disques RAID.	Remplacez le disque défectueux.
E30 Une erreur de disque dur est survenue. Remplacez le disque défectueux.

Orange:

En presence d'un message d'etat, le voyant d'alimentation clignote orange. Le modele de clignotement indique les informations du code. Vous peuvent également voir les messages d'etat dans NAS Navigator2.

Emplacement Statut
chiffre des dizaines	Levoyant s'allume pendant 1,0 seconde toutes les 0,3 secondes. Cela permet de connaître le chiffre des dizaines du code d'information.
Chiffre des unités	Levoyant s'allume pendant 0,5 seconde toutes les 0,3 secondes. Cela permet de connaître le chiffre des unités du code d'information.

Code d'information Description	Mesure de correction
I10	La température du système est trop élevé.	Placez la LinkStation dans un endroit frais. Ne placez aucun object dans la zone autour de la LinkStation.
I11	Le disque X contient trop de secteurs défaillants.	Remplacez le disque dur X.
I12 Fonctionner en mode dégradé. -
I13 Formater la batterie de disques RAID X. -
I14 Vérifier la batterie de disques RAID X. -
I15	Examiner l'état d'erreur de la batterie de disques RAID X.Remarque: les vitesse de transfert sont plus lentes lors de la procédure d'examen.	-
I16 Créer une batterie de disques RAID X. -
I17	Resynchroniser une batterie de disques RAID X.Remarque: les vitesse de transfert sont plus lentes lors d'une resynchronisation.	-
I18	Reconstruire une batterie de disques RAID X.Remarque: les vitesse de transfert sont plus lentes lors de la procédure de rétablissement.	-
I19	Écrire des 0 sur la batterie de disques RAID X, en effaçant toutes les données.	-
I20 Formater le disque dur X. -
I21 Vérifier le disque dur X. -
I22 Effacer les données du disque dur X. -
I23	Le système est en cours de réinitialisation.	-
I25	Mettre à jour le microprogramme LinkStation.	-
I26 Réinitialiser tous les paramètres. N'éteignez pas la LinkStation.
I27 Vérifier le disque dur USB. -
I28 Formater le disque dur USB. N'éteignez pas la LinkStation.
I46	Migration ou conversion des données (migration RAID) en cours.	N'éteignez pas la LinkStation.
I47	Migration ou conversion des données (migration RAID) en cours.	N'éteignez pas la LinkStation.
I52	Une nouvelle version du microprogramme est disponible.	Mettre à jour le microprogramme.
I54 Une tâche de sauvegarde	de a échoué.	Assurez-vous que la tâche de sauvegarde est correctement configurée. Vérifiez que le NAS est allumé et qu'il n'est pas en mode veille. Si la tâche de sauvegarde échoue à nouveau, vérifiez l'état du réseau et des sources et destination de sauvegarde.

Allumé en orange

Levoyant d'alimentation s'allume en orange lorsqu'une nouvelle version du microprogramme est disponible. Mettez le microprogramme à jour vers la nouvelle version.

Paramètres par défaut

Nom de l'administrateur admin
Mot de passer password
Dossiers partagés	"share" (pour les ordinateurs Windows et Mac) - La corbeille est activée par défaut."Recordings" - Les restrictions d'accès sont activées pour les comptes utilisateurs invite et la corbeille est désactivée par défaut.
DHCP Client	En temps normal, la LinkStation obtient automatiquement son adresse IP depuis un serveur DHCP du réseau. Si aucun serveur DHCP n'est disponible, alors l'adresse IP sera assignée comme suit :Adresse IP : 169.254.xxxx.xxx (ou xxx est attribué au hasard au démarrage de la LinkStation).Masque de sous-réseau : 255.255.0.0
Groupes enregistrrés	"hdusers", "admin" et "guest" sont des groupes par défaut et ne peuvent pas être modifiés ou supprimés.
Paramétrage des groupes réseau Microsoft	WORKGROUP
Taille de trame Ethernet	1500 octets (14 octets pour l'en-tête et 4 octets de série de contrôle de trame FCS non inclus)
SMB2 Désactivé
AFP Désactivé
FTP Désactivé
NTP Activé
Print Server Désactivé
WebAccess Désactivé
Time Machine Désactivé
DirectCopy Désactivé
Serveur iTunes Activé
Réinitialisation du bouton Fonction	Restore factory default settings (Restaurer les paramètres par défaut)
Update Notification Activé
Mode RAID RAID 1

Caracteristiques

Visitez le Buffalo website pour obtenir des informations concernant les derniers produits et leurs caractéristiques.

Ports LAN	Interface	IEEE 802.3ab (1000BASE-T)IEEE 802.3u (100BASE-TX)IEEE 802.3 (10BASE-T)
	Vitesse de transfert	1 000 Mbits/s en duplex intégral (auto-négotiation)100 Mbits/s en duplex intégral/en semi-duplex (auto-négotiation),10 Mbits/s en duplex intégral/en semi-duplex (auto-négotiation),
	Nombre de ports 1 port (prénant en charge Auto-MDIX)
	Type de connecteur RJ-45 8 broches
	Protocol TCP/IP
	Méthode d'accès CSMA/CD
	File Sharing SMB/CIFS, AFP, FTP	FTP/FTPS, HTTP/HTTPS
	Management HTTP/HTTPS
	Trames jumbo	Les modes de 1500, 4084, 7404 et 9216 octets sont pris en charge.(14 octets pour l'en-tête et 4 octets de série de contrôle de trame FCS non inclus)
Port USB	port USB 2.0 (série A) X 1Remarque: Periphériques USB compatibles y compris les imprimantes, les onduleurs USB et les disques durs USB de Buffalo.
Disque dur interne	En cas de défaillance d'un disque dur dans la LinkStation, remplacez le disque par un disque Buffalo OP-HD/A de même capacité. Les disques mentionnés ci-dessus sont disponibles sur le site Web de Buffalo.
Alimentation 100 - 240 V ca., 50/60 Hz
Dimensions (LxHxP) 205 x	128 x 87 mm; 8.1 x 5.0 x 3.4 in.
Poids 2.4 kg; 5.3 lb.
Consommation électrique (Max.)	48 W
Environnement d'exploitation	Température : 5-35°C; 41-95°FHumidité ambiente : 20-80% (sans condensation)
Compatibilité	Ordinateurs Windows et Mac dotés d'une interface EthernetRemarque: la LinkStation nécessite une connexion Ethernet avec votre ordinateur pour fonctionner. Elle ne peut être connectée par USB.
SE pris en charge	Windows 8.1*, Windows 8*, Windows 7*, Windows Vista*, Windows XP, Windows XP Media Center Edition (2004 ou 2005), Windows Server 2012, Windows Server 2008 R2, Windows Server 2008 OS X 10.10, 10.9, 10.8, 10.7, 10.6*32 bits et 64 bits

Chapitre 11 Informations concernant la conformité aux réglementations

Pour les clients basés aux États-Unis

Réglementation FCC

Pour les clients basés en Europe

Déclaration de conformité pour l'UE

Dansk

Utilisez uniquement les cables et accessoires inclus dans ce package. N'utilisez aucun autre accessoire ou cable sauf instruction spécifique de la documentation.

Italiano

Pour les clients basés en Corée

KC
