MODE D'EMPLOI Red Truck Mooer

* Lire attentivement avant utilisation *

Alimentation

Assurez-vous que l'adaptateur secteur utilisé correspond au voltage de la pedale. N'utilise qu'un adaptateur secteur fournissant une tension CA de 9V 1A centre négatif. Débranchez l'adaptateur lorsque votre utilisation est terminée et par temps orageux.

Connexions

Maintenir le courant coupé lorsque vous installez ou désinstallez votre équipement de façon à prévenir les dysfonctionnements ou les dommages vis à vis d'autres matériels. De même, assurez-vous d'avoir défait tout cable de connexion et d'alimentation avant de bouger votre apparéil.

Nettoyage

Nettoyez avec un tissu doux et sec. Si nécessaire, humidifiez legement ce tissu. N'utilisez ni nettoyant abrasif, ni alcool de nettoyage, ni solvants, ni cire, ni tissu impregne de produits chimiques.

Interférences avec d'autres apparéils électriques

Place à proximate d'une radio ou d'un téléviseur, votre apparéil peut creer des interférences de réception. Utilisez-le à une bonne distance de toute télévision ou radio.

Exposition

Pour éviter toute déformation, décoloration ou autre dommage important, ne soumettez pas votre matériel aux conditions suivantes :

• Rayons directs du soleil - Champs magnétiques
• Fortes vibrations et chocs
• Source de chaleur
• Températures extrêmes - Humidité extrête ou moisissures
• Poussière excessive ou endroit insalubre

Utilisation

N'appliquez pas une force excessive sur le switch et les contrôleles. Ne laissez aucun papier, métal ou autre objet à l'intérieur de l'appareil. Prenez soin de ne pas faire tomber, de ne pasCHOquer, de ne pas appliquer de trop fortes pressions sur voire apparéil.

Certification FCC

Cet apparéil répond aux recommandations de l'article 15 du FCC Rules.

L'utilisation est assujettie aux deux conditions suivantes :

• L'appareil ne peut pas cause des interférences engendrant un risque de blessure
• L'appareil peut être soumis à des interférences, incluant des interférences pouvant générer des actions non-désirées.

PROPRIÉTÉS PRINCIPALES

• Pédale d'effet 6 en 1. Boost, overdrive, distorsion, modulation, delay, reverb.
• Contrôles complets pour chaque effet.
• Accordeur pour guitare précis inclus.
  Synchronisation au tap tempo.
• Boucle d'effet intégrée pour connecter des pédales externes ou utiliser la méthode des 4 cables avec son ampli pour le chainage des effets.
• Sorties stéreo.
• Sortie dédiée avec simulator d'ampli pour connexion à une table de mixage, ordinateur ou casque audio.
• Malette de transport incluse.

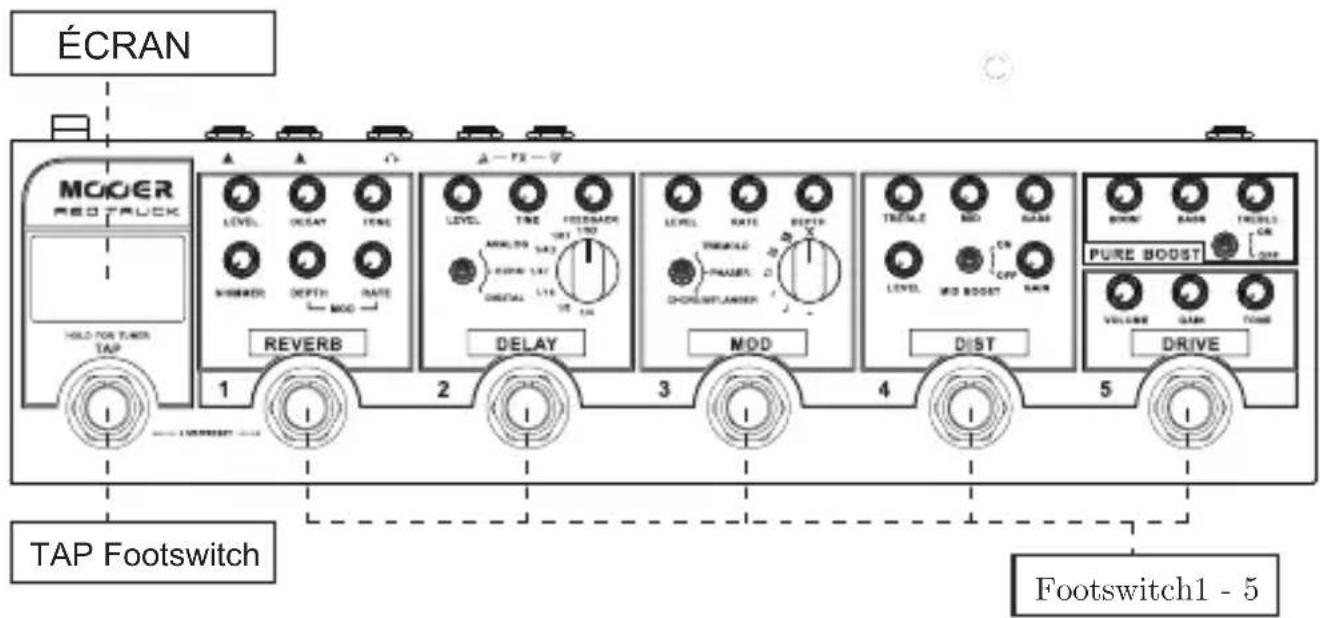

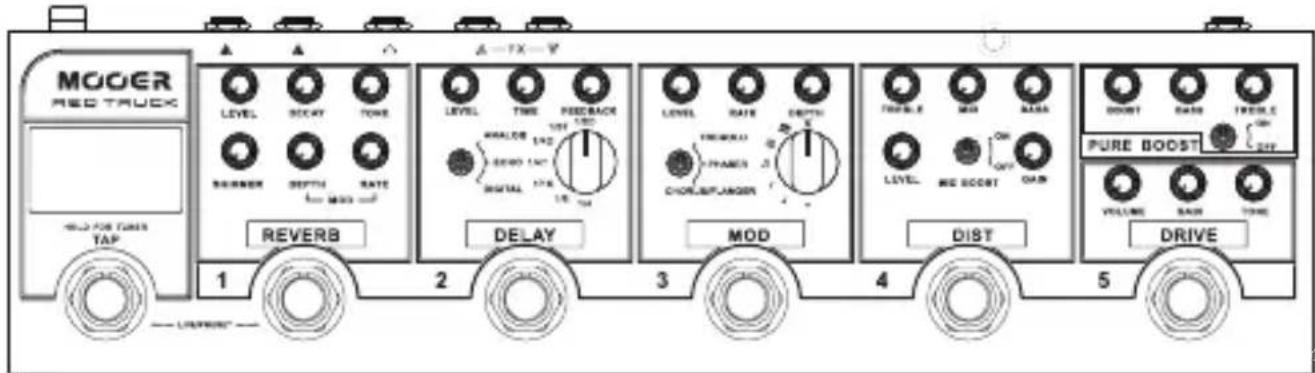

FA ADE DEL' APPAREIL

TAP : Appuyez plusieurs fois pour le tap tempo. Appuyez longuement pour enclencher l' accordeur.

FOOTSWITCH 1: REVERB on/off en mode LIVE. Preset 1 en mode PRESET.

FOOTSWITCH 2: DELAY on/off en mode LIVE. Preset 2 en mode PRESET.

FOOTSWITCH 3 : MOD on/off en mode LIVE. Preset 3 en mode PRESET.

FOOTSWITCH 4 : DIST on/off en mode LIVE. Preset 4 en mode PRESET.

FOOTSWITCH 5:DRIVE on/off en mode LIVE.Preset 5 en mode PRESET.

ÉCRAN : Affiche le mode en cours du Red Truck. Affiche l'écran de l'accordeur lorsqu'il est enclenché.

UTILISATION

Red Truck a deux modes d'utilisation : mode LIVE et mode PRESET. Pour passer d'un mode à l'autre, appuyez simultanément et relâchéz TAP et FOOTSWITCH 1.

MODE LIV

Dans ce mode, Red Truck s' utilise comme un pedalboard traditionnel. Chaque footswitch agit comme un bouton on/off sur son effet respectif.

L'écran affichera < L> en mode LIVE.

MODE PRESET

Dans ce mode, Red Truck s' utilise comme un pedalboard de boucle d' effet. Chaque footswitch enclenche un preset de combinaison d' effet on/off.

L'écran affichera < P> en mode PRESET.

Pour creer un preset :

1. Assurez-vous que Red Truck est en mode LIVE.
2. Activez le module d' effet que vous poulez utiliser en preset.
3. Appuyez et maintenez le footswitch où vous poulez sauvegarder le preset que vous utiliserez en mode PRESET.
4. La LED du footswitch clignotera 5 fois pour confirmer que le pr eset a ete enregistrred.
5. ÀpRES avoir enregistré vos preset, mettez le Red Truck en mode PRESET et appuyez sur les footswitch 1 à 5 pour enclencher vos preset.

Note : les paramétres d'effet ne peuvent pas être enregistrés sur les preset.

Ces modules n'enregistre que la fonction on/off.

MODULES D'EFFET

Red Truck propose 6 styles d'effets stompbox et un accordeur précis inclus.

1. PURE BOOST: basé sur l'une des pédales MOOER les plus populaires. Le Pure Boost est un circuit analogique qui propose jusqu'à plus de 20 dB de boost clair avec une réponse naturelle et dynamique au toucher.

ON/OFF: Switch I'effet de boost sur on/off.

BOOST: Ajuste la présence du boost.

BASS: Ajuste la fréquence grave à ± 15 dB.

TREBLE: Ajuste la fréquence aiguè à ± 15 dB.

1. DRIVE : basé sur la pédale MOOER Rumble Drive, l'overdrive du Red Truck est un circuit d'overdrive analogique naturel et chaud. À haut gain, il est capable d'emuler les amplis vintage poussés au maximum. À gain plus bas, il est parfait pour seconder le module DIST pendant les solos ou comme boost chaud.

VOLUME: Ajuste le niveau de sortie de l'effet.

GAIN: Ajuste la presence de l'overdrive.

TONE: Ajuste l'équilibre. Dans le sens des aiguilles d'une montre, l'effet sera plus clair. Dans le sens inverse, il sera plus grave.

1. DIST: distorsion classique d'amplificateur Britannique avec ses tonalités caractéristiques, avec contrôle des gains et volumes indépendants. La plage des gains va d'un simple effet de crunch à une saturation haut gain harmonique.

TREBLE: Ajuste les fréquences aigues.

MID: Ajuste les mediums.

BASS: Ajuste les fréquences graves.

LEVEL: Ajuste le niveau de sortie général.

MID-BOOST: Boost et met en avant les fréquences mediums.

GAIN: Ajuste la présence de la distorsion.

1. MOD : Unité multi-modulation digitale qui associe un tremolo, un phaser, un chorus et un flanger.

LEVEL:ajustelemixdela modulatior.

RATE:ajuste la vitesse des effets de modulation.

DEPTH:ajustel'intensitéde la modulation.

Toggle switch: permutationn er type d' effet.

Bouton rhythm : ajusté la vitesse de l'effet de modulation par rapport au tap tempo. (X= réglage classique de 7 secondes).

1. DELAY: delay digital proposant 3 types de delay. DIGITAL s'inspire des racks des années 80 avec un effet cristallin. ECHO s'inspire de la Binson Echorec des années 60.

ANALOG s'inspire des stompbox classiques style BB.

LEVEL:ajustelevolume du delay.

TIME:ajustele temps du delay.

FEEDBACK:ajustelename derépétitions.

Toggle switch : permet de sélectionner le type d’ effet.

Bouton sub-division : ajuste la vitesse de l'effet de delay par rapport au tap tempo.

1. REVERB: veritable reverb digitale stéreo.

DECAY:ajuste la longueur de la reverb.

TONE:ajuste l'égaliseur de la reverb.

SHIMMER: ajoute une harmonie planante à la reverb. Tournée à fond dans le sens inverse des aiguilles d'une montre, l'effet sera en arrêt. En tournant le bouton dans le sens des aiguilles d'une montre vous ajouterez du shimmer à la reverb.

MOD DEPTH : Tournez dans le sens des aiguilles d'une montre pour ajouter de la modulation à la reverb et ajuster son intensité. Pousse au maximum dans le sens inverse mettra l'effet en arrêt.

MOD RATE:ajustelavitessedel'effet de reverb.

TUNER: Red Truck propose un accordeur intégré très précis. Appuyez longuement sur le footswitch TAP pourmettre en sourdine les sorties et activer l'accordeur. Appuyez de nouveau sur TAP une fois pour sortir du mode accordeur.

TAP TEMPO

TAP: appuyez puis relâchéz le footswitch plusieurs fois pour creer un tap tempo.

Le tap tempo peut contröler à la fois le temps du delay et le taux de modulation simultanément ou séparément. Les LED autour du footswitch s'allumeront de différentecouleur pour indiquer quel effet elle contrôle. Vous pourrez passer d'une fonction à uneautre en appuyant sur une combinaison de footswitch :

DELAY ^+ MOD = violet (appuyez sur les footswitch 3 et 4) DELAY seulement = bleu (appuyez sur les footswitch 1 et 2) MOD seulement = rouge (appuyez sur les footswitch 2 et 3)

Par défaut le tap tempo contrôle simultanément le temps de delay et le taux de modulation. Le footswitch TAP sera donc allumé en violet pour vous l'indiquer.

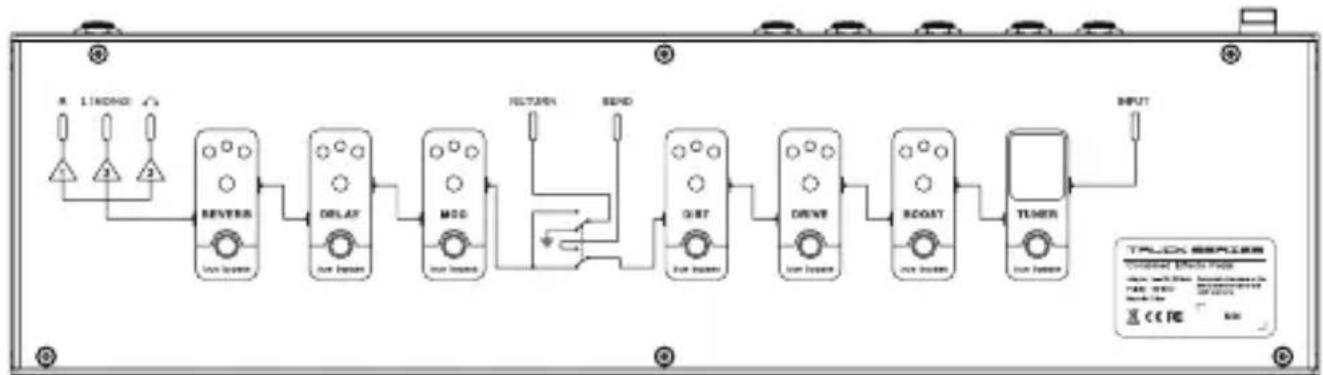

UTILISATION DE LA BOUCLE D’EFFECT

Red Truck est équipé d'une boucle d'effet bufferede transparente. Elle se situe entre les modules DIST et MOD dans la chaine d'effet interne. La boucle d'effet peut etre utilisée de plusieurs manieres, transformant le Red Truck en veritable couteau suisse. Voici quelques examples :

SEND: peut aussi être utilisé comme la sortie de DIST RETURN: peut aussi être utilisé comme la sortie de MOD

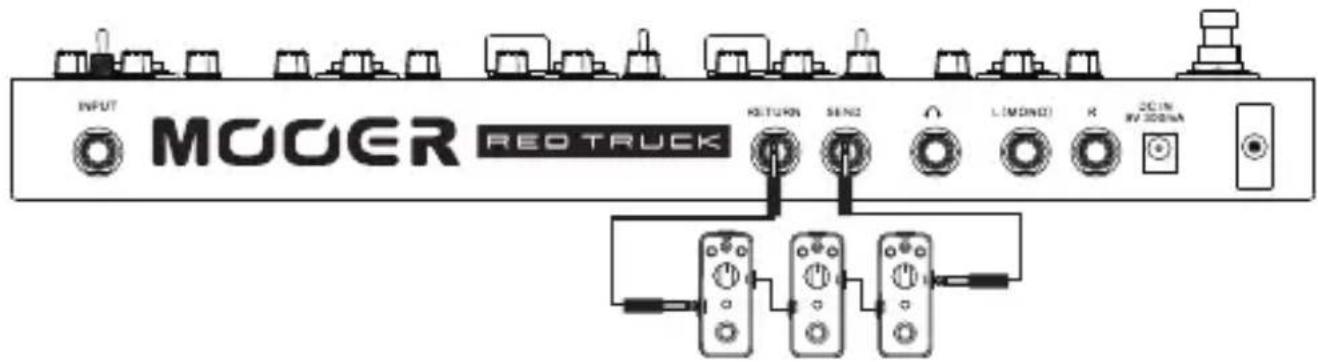

-Ajoutez vos pédales préférences ou votre preamp à la chaine

Cette méthode est une manière simple d'ajouter une pedale externe à la chaîne d'effet du Red Truck, juste entre DIST et MOD.

Connectez SEND à l'entrée de votre pedale. Connectez la sortie de la pedale à la prise RETURN du Red Truck.

Pour un rig portable ultra efficace nous vous conseillons d'utiliser nos pédales Micro Preamp.

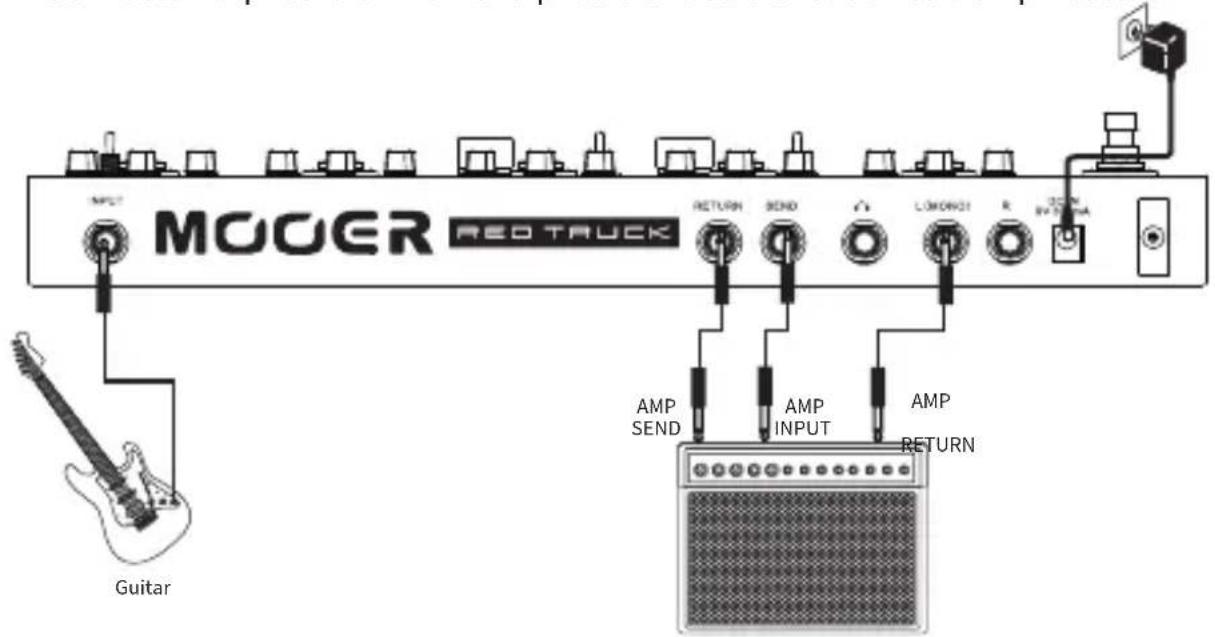

-Méthode des 4 câbles -

Si vous système d'amplification possède son propre système de boucle d'effet, vous pouvez connecter le Red Truck en utilisant la méthode des 4 cables qui permettra demettre les modules drive avant l'amplificateur et les modules de modulations, delay et reverb dans la boucle d'effet de l'amplificateur.

• Connectez votre guitare à l'input de votre Red Truck
• Connectez la prise SEND du Red Truck à l'input de votre amplificateur
• Connectez la prise de sortie d'effet de votre ampli à la prise RETURN du Red Truck
• Connectez la prise OUTPUT à la prise d'entrée d'effet de votre amplificateur.

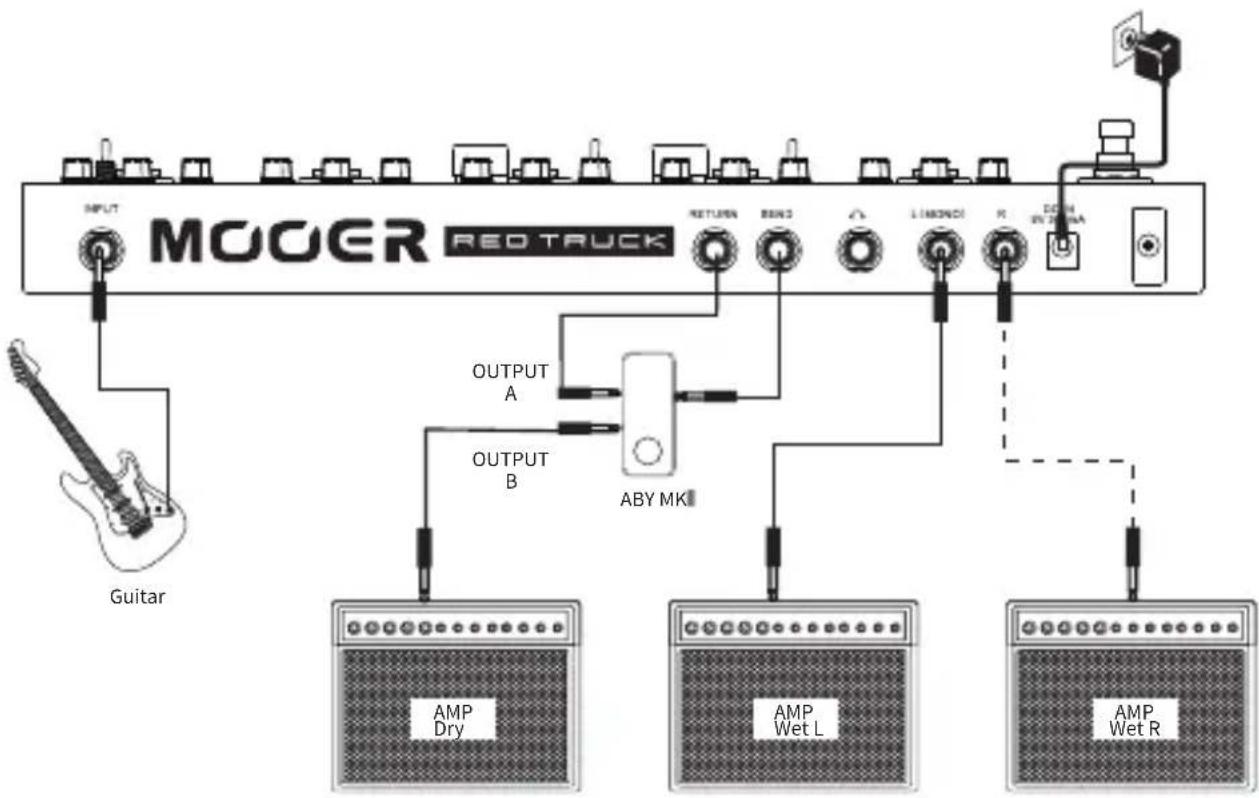

- Configuration WET DRY -

Cette méthode est une façon simple de configurer Red Truck sur deux amplificateurs. Un ampli ne diffusera que le signal drive, l'autre ampli diffusera le signal drive, la modulation, le delay et la reverb. C'est une méthode assez populaire de configuration utilisée par nombre de guitaristes professionnels afin de conserver une tonalité aérée et extraordinairement claire tout en ayant de magnifiques effets atmosphériques en live. Pour configurer cette méthode il faudra aussi posseder une ABY box. Nous vous recommendons l'utilisation de la MOOER ABY MKII.

• Connectez votre quitare à l'input du Red Truck
• Connectez la prise SEND du Red Truck à l'entrée de votre ABY box
• Connectez une des sorties de l'ABY box à l'entrée de l'amp DRY
• Connectez l'autre sortie de l'ABY box à la prise RETURN du Red Truck
• Connectez le OUTPUT L du Red Truck à l'entrée de l'amp WET (voir diagramme)

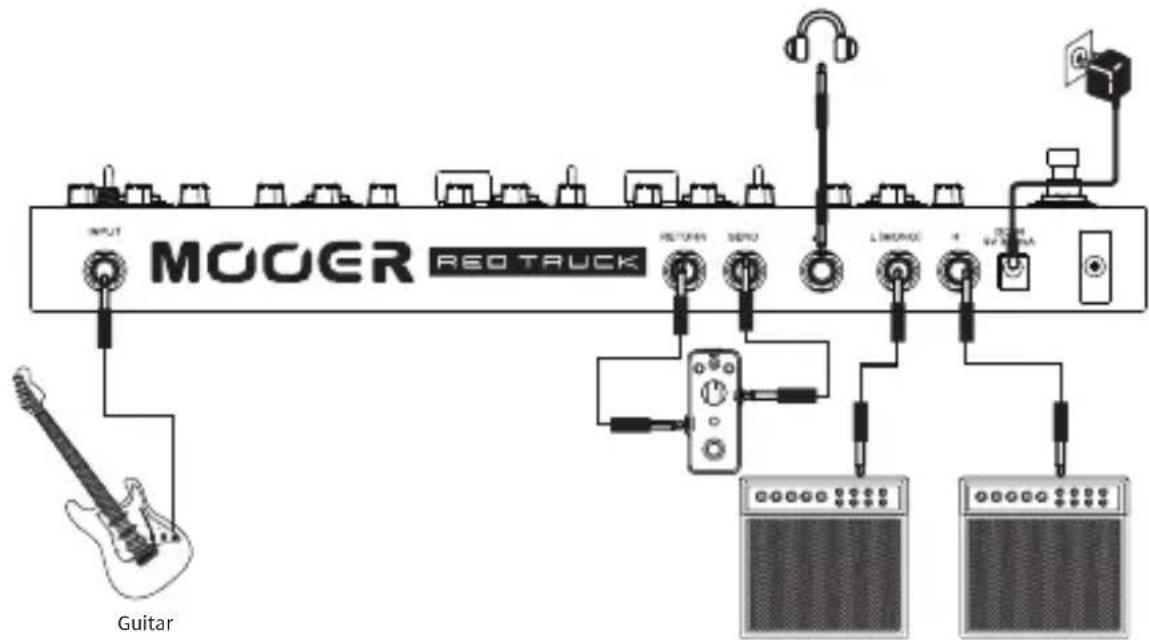

Si vous avez un troisième ampli disponible, vous pouvez utiliser les sorties stéroidu Red Truck pour vous configurer en WET DRY WET et avoir tous les avantagesd'une grossse reverb stéroid tout en conservant une sonorité claire.

CONNEXIONS

1. INPUT

Connectez votre instrument à cette entrée en utilisant un jack 1/4’ ’ standard

2.FX LOOP

Referez-vous à la section « UTILISATION DE LA BOUCLE D'EFFET » pour plus de détails

3. SORTIE CAB SIM

Connectez cette sortie en utilisant un cable jack mono ou stéreo. Elle est équipée d'un simulator de baffle que l'on peut utiliser avec un casque, dispositif de sonorisation ou une table de mixage

4. SORTIES

Connectez vous à ces ports avec un cable jack 1/4" standard

Connectez vous au L pour une sortie mono

Connectez vous au L et au R pour une sortie stéreo

5.DCIN+9V1A

Connectez votre adaptateur secteur à cette année

Paramètre technique

ENTRÉE:Jack mono 6.35mm (impédance 2M ohms)

SORTIE:Jack mono 6.35mm× 2 (impedance 100 ohms)

TAUX D'ÉCHANTILLONNAGE : 44.1 K

ÉCHANTILLONNAGE : 24bit

ALIMENTATION: 9V DC 1A centre négatif

DIMENSIONS : 370 mm x 96 mm x 51 mm

POIDS:1200g

ACCESSIONS INCLUS :

Manuel de l'utilisateur / Malette de transport

LIMITATION DE RESPONSABILITY?: la mise à jour de toute Specification ne sera pas modifiée dans ce manuel.
