MODE D'EMPLOI IPTV PLC 620 MARMITEK

• Afin d'éviter un court-circuit, ce produit ne doit être utilisé qu'à l'intérieur et uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou à l'humidité. Ne pas utiliser à côté ou à proximité d'une baignoire, piscine, etc.
• Ne pas exposer les composants de votre système à des températures extrémentées ou à des sources de lumière tropfortes.
• La garantie n'est plus valable en cas d'usage inapproprié, de modifications ou de réparations effectuees par des personnes non agrées. Marmitek se dégage de toute responsabilité en cas d'usage inapproprié du produit ou d'utilisation non conforme à l'usage auquel le produit est destiné. Marmitek se dégage de toute responsabilité en cas de dommage conséquent, autre que la responsabilité civile du fait des produits.
• Ce produit n'est pas un jouet. Tenir hors de portée des enfants.
• Ne jamais ouvrir le produit : L'appareil peut contenir des éléments qui sont sous tension très dangereux. Confier les réparations et l'entretien exclusivement à un personnel qualifié.
• Ne brancher l'adaptateur secteur sur le réseau électrique qu'aupres avoir vérifié que la tension d'alimentation correspond à la valeur indiquée sur les plaques d'identification. Ne jamais brancher un adaptateur secteur ou un cable d'alimentation lorsque celui-ci est endommagé. Dans ce cas, veuillez contacter votre fournisseur.

1. INTRODUCTION

Félicitations pour l'achat du IPTV PLC 620™. Utilisez votre réseau électrique existant pour transformer n'importe qu'elle prise de courant de votre maison en point d'accès internet (par exemple à proximité de votre meuble AV) pour votre réseau domestique (IP/ Internet). Il fournit une connexion stable, garantie, avec une bande passante élevé pour les appareils de streaming video HD les plus exigeants. Vous pouvez penser aux services tels que IPTV, Smart TV, Video à la demande, Lecteur Multimédia et par exemple à un PC.

2.CONTENU DE L'EMBALLAGE

2 x IPTV PLC 620™ (Adaptateur Powerline)

2 x cables de réseau RJ45 CAT5

1 x Manuel d'utilisation

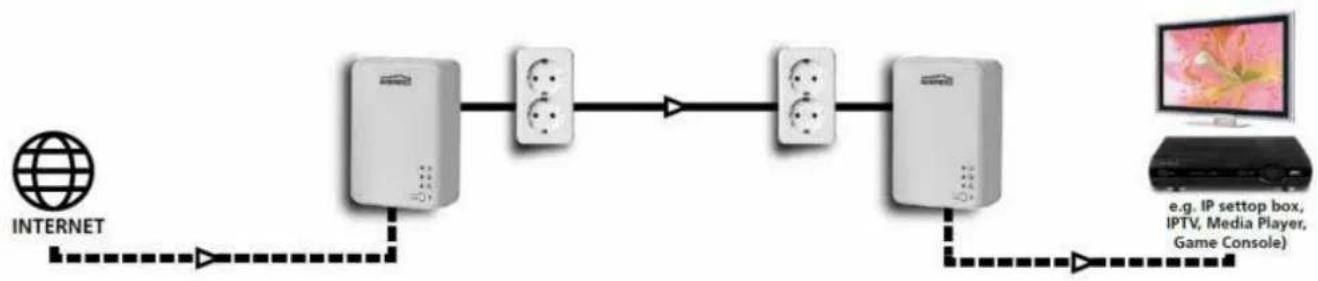

3. FONCTIONNEMENT

Les adaptateurs Powerline sont faciles à installer !

Pour étabrir un réseau Powerline sur votre réseau électrique existant vous avec besoin au moins de deux adaptateurs. Vous souhaitez partager un signal internet avec le reste de votre maison par le biais du réseau électrique? Installez alors un adaptorateur à l'endroit où la connexion internet penètre dans votre maison (par exemple à proximité de votre routeur internet ou de votre modem). Installez un deuxième adaptorateur à l'endroit où vous souhaitez avoir une connexion de réseau, afin de pouvoir connecter vos appareils à internet/IP. Tous les appareils connectés sont ainsi pourvus d'un signal internet et vous pouvez utiliser entre autres les streamings multimédia HD/3D de par exemple : IPTV, Smart TV, Video à la demande ou Lecteur Multimédia.

CARACTERISTIQUES:

• Avec la technique Homeplug AV2 pour obtenir des performances optimales de votre streaming multimédia HD /3D (IPTV, Smart TV, Video à la demande, Lecteur Multimédia, etc.).

• Parameterized Quality of Service (PQoS): optimisé pour le streaming video HD en faisant la distinction dans le traffic de données video, voix etiaux. Lorsqu'une quantité importante de données est téléchargeee sur le réseau par, par exemple un PC, cela ne sera pas au détrement de vos streamings AV qui ont la priorité.

• Voyant de statut LED : la visualisation sur les adaptateurs Powerline d'entre autres la qualité du signal, facilitite l'installation et le fonctionnement. Ainsi vous n'avez pas besoin d'avoir de connaissances IP ou de réseau.

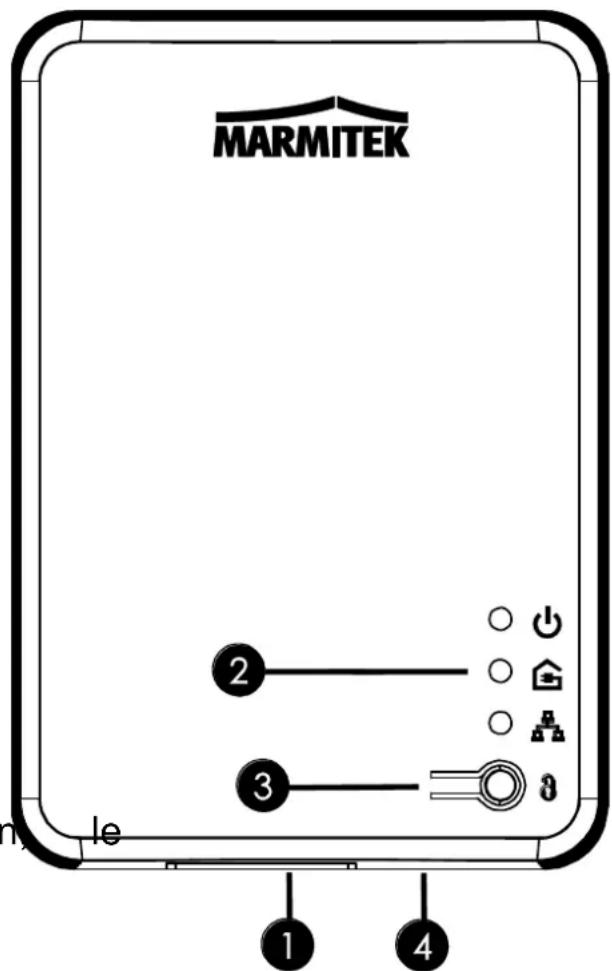

1. Connexion de réseau

2. Voyants de statut :

LED alimentation / veille

• Vert : l'adaptateur est activé
• Rouge clignotant : l'adaptateur est en mode veille
• Eteint : l'adaptateur est désactifé

LED de Signal de Qualité:

• Vert :onne connexion, convient pour le streaming video HD/3D
  Orange: connexion raisonnable, convient pour le streaming video SD
• Rouge : mauvaise connexion streaming video ne peut pas etre garanti
• Eteint : ne peut pas étabir de connexion avec un autre adaptateur Powerline par le biais du réseau électrique

LED LAN/ Ethernet

• Vert : un apparéil est connecté à l'adaptateur et il est activé
• Vert clignotant : la communication entre deux adaptateurs est effective
• Eteint :aucun apparéil n'est connecté à l'adaptateur ou celui-ci est désactisé.

3. Bouton de sécurité 8:

Bouton pour configurer votre réseau Powerline (voir chapitre 6).

4. Bouton de réinitialisation :

Appuyez avec un objet pointu pendant 3 secondes sur ce bouton pour rétabrir les paramètres d'usine de l'adaptateur.

5. INSTALLATION

5.1 Préparation

• Branchez si possible les adaptateurs Powerline directement sur une prise de courant et évitez d'utiliser une prise multiple ou une rallonge, celles-ci peuvent affaibir sérieusement le signal.

5.2 Connectez votre réseau Powerline à internet

Pour fournir un signal internet à votre réseau Powerline, vousdezce nconnecter l'un des adaptateurs à un routeur internet/modem.

1. Branchez l'adaptateur Powerline sur une prise de courant à proximité de votre routeur internet/modem. La LED Alimentation s'allume en vert.
2. Connectez un cable réseau (fourni) au port Ethernet (1) de l'adaptateur Powerline et de votre router internet/modem (généralement indiqué comme port LAN). La LED Ethernet sur l'adaptateur s'allume en vert.

5.3 Fournir un signal internet à vos apparéils Multimédia

Vous pouvez installer jusqu'à 64 adaptateurs Powerline dans votre maison pour fournir un signal internet à vos apparéils (IP-settopbox, SMART TV, Lecteur Multimédia, Console de jours, etc.).

1. Branchez l'adaptateur Powerline sur une prise de courant à proximité des apparèils auxquels vous souhaitez fournir un signal internet. La LED Alimentation s'allume en vert. La LED de Signal de Qualité indique le niveau de qualité de connexion avec les autres adaptateurs Powerline.
2. Connectez un cable réseau (fourni) au port Ethernet (1) de l'adaptateur Powerline et de l'appareil auquel vous souhaitez fournir un signal internet. La LED Ethernet sur l'adaptateur s'allume ou clignote en vert lorsque la connexion est active.

Attention: Les adaptateurs IPTV PLC 620 passent automatiquement en mode de veille si pendant 60 secondes aucun signal LAN/Ethernet n'a ete detecte sur le port Ethernet (1). L'adaptateur sera automatiquement activé lorsqu'un signal Ethernet est detecté.

6. RÉSEAU DE SÉCURITÉ (EN OPTION)

Depuis l'usine les adaptateurs Powerline sont déjà dotés d'un réseau de sécurité standard. Si vous rencontres des problèmes lors de l'installation ou si vous souhaitez changer le réseau de sécurité standard, vous pouvez le modifier vous-même.

6.1 Configurez votre propre réseau de sécurité

1. Maintenez le Bouton de Sécurité enforcé à pendant 15 secondes. Les voyants de statut (2) sur le devant de l'adaptateur Powerline vont s'éteindre et l'adaptateur redémarrera. Le réseau de sécurité d'origine est ainsi effacé.
2. Répétez l' étape 1 pour le deuxième adaptateur Powerline que vous souhaitez utiliser sur le même réseau.
3. Maintenez le Bouton de Sécurité des deux adaptateurs Powerline enforcé à pendant 1 à 3 secondes pour configurer un nouveau réseau de sécurité. Peu de temps après cette étape, la LED Alimentation clignotera. Les deux adaptateurs Powerline redémarreront si cette étape a été effectue correctement. Attention : le temps maximal pour appuyer sur le Bouton de Sécurité à des deux adaptateurs est de 120 secondes.
4. Les deux adaptateurs Powerline partagent maintainant le même réseau de sécurité et sont connectés entre euxs. Repetez les étapes 1 à 3 si cela n'a pas eteffectue correctement.

Attention : il se peut queILA prenne quelques minutes avant que les apparéils raccordés soient connectés au réseau.

6.2 Ajoutez un adaptateur Powerline à votre réseau

1. Branchez sur une prise de courant l'adaptateur Powerline que vous souhaitez ajouter et maintenez le Bouton de Sécurité enforcé à pendant 10 secondes pour effacer le réseau de sécurité d'origine.
2. Maintenez le Bouton de Sécurité enforcé à pendant 1 à 3 secondes jusqu'à ce que la LED Alimentation clignote.
3. Répétez l' étape 2 pour un quelconque adaptateur Powerline qui fait déjà partie du réseau avec lequel vous souhaitez étabir une connexion. Attention : le temps maximal pour appuyer sur le Bouton de Sécurité 8 des deux adaptateurs est de 120 secondes.
4. L'adaptateur Powerline est ajouté à votre réseau et peut être utilisé.
5. Répétez les étapes 1 à 3 pour chaque adaptateur Powerline que vous souhaitez ajouter à votre réseau.

7. FOIRE AUX QUESTIONS

Tous les voyants de statut sont éteints

• Débranchez l'adaptateur Powerline de la prise de courant pendant 30 secondes et rebranchez-le.
• Essayez une autre prise de courant dont vous âtes sur du fonctionnement.
• Rétablissez les paramètres d'usine de l'adaptateur en appuyant avec un object pointu pendant 3 secondes sur la Touche de Réinitialisation.

La LED de veille clignote en rouge constamment

Assurez-vous que le cable Ethernet soit correctement raccordé à l'adaptateur Powerline ainsi qu'à l'appareil avec lequel vous souhaitez établier la connexion.
- Assurez-vous que l'appareil avec lequel vous souhaitez partager un signal internet soit activé.

La LED de Signal de Qualité ne s'allume pas

• Essayez une autre prise de courant dont vous âtes sur du fonctionnement.
• Configurez à nouveau la sécurité du réseau comme mentionné au chapitre 6.
• Rétablissez les paramètres d'usine de l'adaptateur en appuyant avec un object pointu pendant 3 secondes sur la Touche de Réinitialisation.

La LED de Signal de Qualité s'allume en rouge

• Essayez si possible une autre prise de courant dans la même piece, afin de déterminer si la qualité du signal estILAmeure. Les adaptateurs Powerline fonctionnent le mieux lorsque vous les utilisez sur un meme groupe de votre réseau electrique.
• Essayez d'éviter autant que possible l'utilisation de sources d'interférence eventuelles à proximité des adaptateurs Powerline telles que les chargeurs de téléphone, les éclairages halogènes, les ampoules basse consommation et les aspirateurs, ceux-ci peuvent affaibir sérieusement le signal.

8. CARACTERISTIQUES TECHNIQUES

Adaptateur IPTV PLC 620TM

Réseau électrique: 100 ~ 240VAC @ 50/60Hz

Portee

max. 200

mètre

Connexion de réseau: 10/100/1000Mbps (Gigbit Ethernet)

Voyant de statut LED : Alimentation/ Veille, Signal de Qualité,

LAN/ Ethernet

HomePlug

Version Homeplug AV2

Prend en charge : IEEE 802.3, IEEE 802.3U, IEEE 1901,

Homplug AV2

Débit max.: PHY 600Mbps, UDP 280Mbps, TCP

230Mbps

Bande de fréquence: 2 68 MHz

Sécurité : Lien de cryptage 128-bit AES

Boitier

Dimensions: 83 × 57 × 65 ~mm

Poids 100 grammes

Environment

Température ambiente: +0 à +40°C

Humidité ambiente : 10% à 85%

Les specifications sont sujettes à modification sans préavis.

Adaptateur supplémentaire IPTV PLC 620TM (Réf. 08212)

Créez à plusieurs endroits dans votre maison (sejour,,chambre à coucher, bureau, grenier) des connexions Powerline (IP/internet) supplémentaires par le biais de votre réseau électrique. Vous pouvez connecter au maximum 64 adaptateurs Powerline à votre réseau.
