MODE D'EMPLOI ERG2101BOW ELECTROLUX

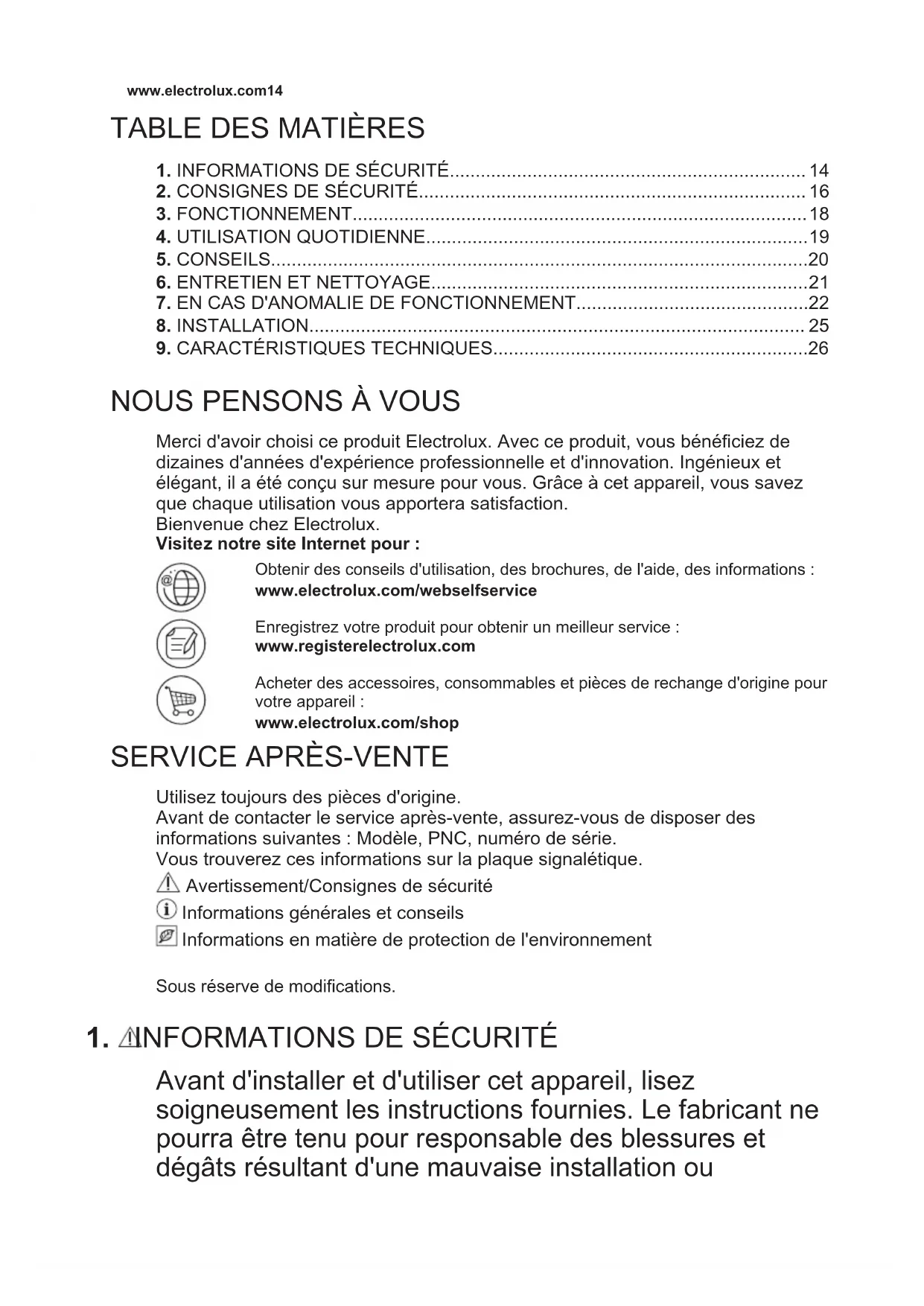

Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction. Bienvenue chez Electrolux. Visitez notre site Internet pour : Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.electrolux.com/webselfservice Enregistrez votre produit pour obtenir un meilleur service : www.registerelectrolux.com Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil : www.electrolux.com/shop

Utilisez toujours des pièces d'origine. Avant de contacter le service après-vente, assurez-vous de disposer des informations suivantes : Modèle, PNC, numéro de série. Vous trouverez ces informations sur la plaque signalétique. Avertissement/Consignes de sécurité Informations générales et conseils Informations en matière de protection de l'environnement Sous réserve de modifications.

1. INFORMATIONS DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégâts résultant d'une mauvaise installation ou www.electrolux.com14utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes

• Cet appareil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés ou d'avoir reçu des instructions concernant l'utilisation sécurisée de l'appareil et de comprendre les risques encourus.

• Cet appareil peut être utilisé par des enfants entre 3 et 8 ans et des personnes ayant un handicap très important et complexe à condition d'avoir reçu de bonnes instructions.

• Les enfants de moins de 3 ans doivent être tenus à l'écart, à moins d'être surveillés en permanence.

• Ne laissez pas les enfants jouer avec l'appareil.

• Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.

• Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.

1.2 Consignes générales de sécurité

• Cet appareil est conçu uniquement pour un usage domestique et des utilisations telles que : – dans les bâtiments de ferme, dans des cuisines réservées aux employés dans des magasins, bureaux et autres lieux de travail ; – pour une utilisation privée, par les clients, dans des hôtels et autres lieux de séjour.

• Veillez à ce que les orifices de ventilation, situés dans l'enceinte de l'appareil ou dans la structure intégrée, ne soient pas obstrués. FRANÇAIS 15• N'utilisez aucun dispositif mécanique ou autre appareil pour accélérer le processus de dégivrage que ceux recommandés par le fabricant.

• N'endommagez pas le circuit frigorifique.

• N'utilisez pas d'appareils électriques à l'intérieur des compartiments de conservation des aliments de l'appareil, sauf s'ils sont du type recommandé par le fabricant.

• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.

• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de nettoyage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.

• Ne conservez aucune substance explosive dans cet appareil, comme des aérosols contenant un produit inflammable.

• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

AVERTISSEMENT! L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage et les boulons de transport.

• N'installez pas et ne branchez pas un appareil endommagé.

• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.

• Assurez-vous que l'air circule autour de l'appareil.

• Lors de la première installation ou après avoir inversé la porte, attendez au moins 4 heures avant de brancher l'appareil sur le secteur. Cela permet à l'huile de refouler dans le compresseur.

• Avant toute opération sur l'appareil (par ex. inversion de la porte), débranchez la fiche de la prise de courant.

• N'installez pas l'appareil à proximité d'un radiateur, d'une cuisinière, d'un four ou d'une table de cuisson.

• N'installez pas l'appareil dans un endroit exposé à la lumière directe du soleil.

• N'installez pas l'appareil dans une pièce trop humide ou trop froide.

• Lorsque vous déplacez l'appareil, veillez à le soulever par l'avant pour éviter de rayer le sol. www.electrolux.com162.2 Branchement électrique AVERTISSEMENT! Risque d'incendie ou d'électrocution.

• L'appareil doit être relié à la terre.

• Vérifiez que les paramètres figurant sur la plaque signalétique correspondent aux données électriques de votre réseau.

• Utilisez toujours une prise de courant de sécurité correctement installée.

• N'utilisez pas d'adaptateurs multiprises ni de rallonges.

• Veillez à ne pas endommager les composants électriques tels que la fiche secteur, le câble d'alimentation ou le compresseur. Contactez le service après-vente agréé ou un électricien pour changer les composants électriques.

• Le câble d'alimentation doit rester en dessous du niveau de la fiche secteur.

• Ne branchez la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de courant est accessible une fois l'appareil installé.

• Ne tirez jamais sur le câble d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche.

AVERTISSEMENT! Risque de blessures, de brûlures, d'électrocution ou d'incendie.

• Ne modifiez pas les caractéristiques de cet appareil.

• Ne placez aucun appareil électrique (sorbetière, etc.) dans l'appareil, en l'absence d'indications du fabricant.

• Veillez à ne pas endommager le circuit frigorifique. Il contient de l'isobutane (R600a), un gaz naturel ayant un niveau élevé de compatibilité environnementale. Ce gaz est inflammable.

• Si le circuit frigorifique est endommagé, assurez-vous de l'absence de flammes et de sources d'ignition dans la pièce. Aérez la pièce.

• Évitez tout contact d'éléments chauds avec les parties en plastique de l'appareil.

• Ne stockez jamais de gaz ou de liquide inflammable dans l'appareil.

• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.

• Ne touchez pas le compresseur ni le condenseur. Ils sont chauds.

2.4 Éclairage intérieur

AVERTISSEMENT! Risque d'électrocution !

• Le type d'ampoule utilisé pour cet appareil est uniquement destiné aux appareils domestiques. Ne les utilisez pas pour éclairer votre logement.

2.5 Entretien et nettoyage

AVERTISSEMENT! Risque de blessure corporelle ou de dommages matériels.

• Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.

• Cet appareil contient des hydrocarbures dans son circuit de réfrigération. L'entretien et la recharge du circuit de réfrigération doivent être effectués par un professionnel qualifié.

• Examinez régulièrement l'écoulement de l'appareil et si nécessaire, nettoyez-le. Si l'orifice est bouché, l'eau provenant du dégivrage s'écoulera en bas de l'appareil.

• Pour réparer l'appareil, contactez un service après-vente agréé.

• Utilisez exclusivement des pièces d'origine. FRANÇAIS 172.7 Mise au rebut AVERTISSEMENT! Risque de blessure ou d'asphyxie.

• Débranchez l'appareil de l'alimentation électrique.

• Coupez le câble d'alimentation et mettez-le au rebut.

• Retirez la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.

• Le circuit frigorifique et les matériaux d'isolation de cet appareil préservent la couche d'ozone.

• La mousse isolante contient un gaz inflammable. Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre l'appareil au rebut.

• N'endommagez pas la partie du circuit de réfrigération située à proximité du condenseur thermique.

3.1 Panneau de commande

LED de l'indicateur de température

Indicateur de IntensiveCooling

1. Insérez la fiche dans la prise murale.

2. Appuyez sur le thermostat si tous les

voyants LED sont éteints.

Maintenez la touche du thermostat enfoncée pendant 3 secondes. Tous les voyants sont éteints.

3.4 Réglage de la température

Pour mettre l'appareil en marche, appuyez sur la touche du thermostat jusqu'à ce que le voyant LED correspondant à la température souhaitée apparaisse. La sélection se fait progressivement, de 2 °C à 8 °C. Réglage le plus froid : +2 °C. Réglage le plus chaud : +8 °C. Un réglage intermédiaire est généralement le plus indiqué. Choisissez le réglage en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :

• la température ambiante

• la fréquence d'ouverture de la porte

• la quantité de denrées entreposées

• l'emplacement de l'appareil.

1. Appuyez sur la touche du thermostat.

Le voyant de la température actuelle clignote. À chaque fois que vous appuyez sur la touche du thermostat, le réglage change d'une position. Le voyant LED correspondant clignote un instant. www.electrolux.com182. Appuyez sur la touche du thermostat jusqu'à ce que la température souhaitée s'affiche.

3.5 Fonction IntensiveCooling

Si vous devez ranger une grande quantité d'aliments dans votre réfrigérateur, par exemple après avoir fait vos courses, nous vous suggérons d'activer la fonction IntensiveCooling : elle permet de refroidir rapidement les aliments tout en évitant le réchauffement des denrées déjà stockées dans le réfrigérateur. Appuyez sur la touche IntensiveCooling. Le voyant IntensiveCooling s'affiche. La fonction IntensiveCooling se désactive automatiquement au bout d'environ 6 heures. Pour désactiver la fonction avant sa désactivation automatique, répétez la procédure. La fonction se désactive lorsque vous sélectionnez une température différente pour le réfrigérateur.

4. UTILISATION QUOTIDIENNE

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

4.1 Mise en place des

balconnets de la porte En fonction de la taille des emballages des aliments conservés, les balconnets de la porte peuvent être positionnés à différentes hauteurs.

1. Soulevez doucement le balconnet

jusqu'à ce qu'il se détache.

2. Repositionnez-le selon les besoins.

Les parois du réfrigérateur sont équipées d'une série de glissières afin que les clayettes puissent être positionnées comme vous le souhaitez. Ne modifiez pas l'emplacement de la clayette en verre située au-dessus du bac à légumes, afin de garantir une circulation d'air optimale.

4.3 Contrôle de l'humidité

La clayette inférieure en verre est équipée d'un dispositif muni de fentes dont les ouvertures sont réglables à l'aide d'un levier coulissant, afin de réguler l'humidité du bac à légumes. FRANÇAIS 19Lorsque les fentes de ventilation sont fermées : le taux d'humidité naturel des aliments conservés dans le bac à fruits et légumes est préservé plus longtemps. Lorsque les fentes de ventilation sont ouvertes : le taux d'humidité est plus bas, car la circulation d'air est plus importante.

5.1 Bruits normaux de

fonctionnement Les bruits suivants sont normaux lorsque l'appareil est en cours de fonctionnement :

• Un léger gargouillis lorsque le liquide réfrigérant est pompé.

• Un ronronnement et un bruit de pulsation provenant du compresseur lorsque le liquide réfrigérant est pompé.

• Un bruit de craquement soudain provenant de l'intérieur de l'appareil provoqué par une dilatation thermique (un phénomène naturel et inoffensif).

• Un léger cliquetis du thermostat lorsque le compresseur s'active ou se désactive.

5.2 Conseils d'économie

• Évitez d'ouvrir trop souvent la porte du congélateur et ne la laissez ouverte que le temps nécessaire.

• Si la température ambiante est élevée, le thermostat réglé sur la position maximale et l'appareil plein, il est possible que le compresseur fonctionne en régime continu, d'où un risque de formation de givre ou de glace sur l'évaporateur. Dans ce cas, réglez le thermostat sur une température plus élevée pour faciliter le dégivrage automatique, ce qui permet ainsi d'économiser de l'énergie.

5.3 Conseils pour la

réfrigération des aliments frais Pour obtenir les meilleurs résultats :

• n'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans le réfrigérateur

• couvrez ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques

• placez correctement les aliments pour que l'air puisse circuler librement autour

5.4 Conseils pour la

réfrigération Conseil utiles :

• Viande (tous types de viande) : emballez-la dans un emballage adapté et placez-la sur l'étagère en verre au-dessus du bac à légumes. Ne conservez la viande que 1 ou 2 jours au plus.

• Aliments cuits, plats froids : couvrez- les et placez-les sur une étagère.

• Fruits et légumes : nettoyez-les soigneusement et placez-les dans le bac spécial. Bananes, pommes de terre, oignons et ail ne doivent pas être mis dans le réfrigérateur, s'ils ne sont pas emballés.

• Beurre et fromage : placez-les dans le compartiment spécial, étanche à l'air, ou enveloppez-les dans une feuille d'aluminium ou un sachet en polyéthylène, pour les tenir autant que possible à l'abri de l'air.

• Bouteilles : elles doivent être munies d'un bouchon et être placées sur le porte-bouteilles ou (s'il est installé) dans le balconnet à bouteilles de la porte. www.electrolux.com206. ENTRETIEN ET NETTOYAGE AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

6.1 Avertissements généraux

ATTENTION! Débranchez l'appareil avant toute opération d'entretien et de nettoyage. Cet appareil contient des hydrocarbures dans son circuit de réfrigération ; l'entretien et la recharge ne doivent donc être effectués que par du personnel qualifié. Les pièces et accessoires de l'appareil ne doivent pas être lavés au lave-vaisselle.

6.2 Nettoyage de l'intérieur

Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse (pour supprimer toute odeur de neuf), puis séchez-les soigneusement. ATTENTION! N'utilisez jamais de détergents, de produits abrasifs, de nettoyants à base de chlore ou d'huile car ils pourraient endommager le revêtement.

6.3 Nettoyage périodique

ATTENTION! Ne tirez pas, ne déplacez pas, n'endommagez pas les tuyaux et/ou câbles qui se trouvent à l'intérieur de l'appareil. ATTENTION! N'endommagez pas le circuit de refroidissement. L'appareil doit être nettoyé régulièrement :

1. Nettoyez l'intérieur et les accessoires

avec de l'eau tiède et additionnée d'un détergent doux.

2. Vérifiez régulièrement les joints de

porte et essuyez-les pour vous assurer qu'ils sont propres et ne contiennent pas de résidus.

3. Rincez et séchez soigneusement.

4. S'ils sont accessibles, nettoyez le

condenseur et le compresseur situés à l'arrière de l'appareil avec une brosse. Cette opération améliore les performances de l'appareil et permet des économies d'électricité.

6.4 Dégivrage du réfrigérateur

En fonctionnement normal, le givre est automatiquement éliminé de l'évaporateur du compartiment réfrigérateur à chaque fois que le compresseur s'arrête. L'eau de dégivrage est collectée dans un récipient spécial situé à l'arrière de l'appareil, au- dessus du compresseur, d'où elle s'évapore. Il est important de nettoyer régulièrement l'orifice d'écoulement de la goulotte d'évacuation de l'eau de dégivrage située au milieu du compartiment réfrigérateur pour empêcher l'eau de déborder et de couler à l'intérieur de l'appareil. FRANÇAIS 216.5 En cas de non-utilisation prolongée Si l'appareil n'est pas utilisé pendant de longues périodes, prenez les précautions suivantes :

1. Débranchez l'appareil de

l'alimentation électrique.

2. Retirez tous les aliments.

3. Nettoyez l'appareil et tous les

4. Laissez la porte/les portes ouverte(s)

pour éviter la formation d'odeurs désagréables. AVERTISSEMENT! Si, toutefois, vous n'avez pas la possibilité de débrancher et de vider l'appareil, faites vérifier régulièrement le bon de fonctionnement de celui-ci pour éviter que les aliments qu'il contient ne pourrissent en cas de coupure de courant.

7. EN CAS D'ANOMALIE DE FONCTIONNEMENT

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

7.1 En cas d'anomalie de fonctionnement

Problème Cause probable Solution L'appareil ne fonctionne pas du tout. L'appareil est éteint. Mettez l'appareil en mar‐ che. La fiche du câble d'alimen‐ tation n'est pas correcte‐ ment insérée dans la prise de courant. Branchez correctement la fiche du câble d'alimenta‐ tion dans la prise de cou‐ rant. La prise de courant n'est pas alimentée. Branchez un autre appareil électrique à la prise de courant. Contactez un électricien qualifié. L'appareil est bruyant. L'appareil n'est pas stable. Assurez-vous de la stabili‐ té de l'appareil. L'éclairage ne fonctionne pas. L'éclairage est en mode veille. Fermez puis ouvrez la por‐ te. L'éclairage est défectueux. Contactez le service après- vente agréé le plus proche. Le compresseur fonctionne en permanence. Il y a une erreur dans le ré‐ glage de la température. Reportez-vous au chapitre « Fonctionnement ». Trop de produits à conge‐ ler ont été introduits en même temps dans l'appa‐ reil. Attendez quelques heures et vérifiez de nouveau la température. www.electrolux.com22Problème Cause probable Solution La température ambiante est trop élevée. Reportez-vous au tableau des classes climatiques de la plaque signalétique. Les aliments introduits dans l'appareil étaient trop chauds. Laissez refroidir les ali‐ ments à température am‐ biante avant de les mettre dans l'appareil. La porte n'est pas fermée correctement. Reportez-vous au chapitre « Fermeture de la porte ». La fonction IntensiveCool‐ ing est activée. Consultez le paragraphe « Fonction IntensiveCool‐ ing ». Le compresseur ne démar‐ re pas immédiatement après avoir appuyé sur les touches , IntensiveCooling, ou après avoir changé la température. Ce phénomène est normal, il ne s'agit pas d'une ano‐ malie. Le compresseur démarre au bout d'un certain temps. De l'eau s'écoule sur la plaque arrière du réfrigéra‐ teur. Pendant le dégivrage auto‐ matique, le givre fond sur la plaque arrière. Ce phénomène est normal. De l'eau s'écoule dans le réfrigérateur. L'orifice d'écoulement de l'eau de dégivrage est obs‐ trué. Nettoyez l'orifice d'écoule‐ ment de l'eau de dégivra‐ ge. Des aliments empêchent l'eau de s'écouler dans le réservoir d'eau. Assurez-vous que les pro‐ duits ne touchent pas la plaque arrière. De l'eau coule sur le sol. Le tuyau d'évacuation de l'eau de dégivrage n'est pas raccordé au bac d'éva‐ poration situé au-dessus du compresseur. Fixez le tuyau d'évacuation de l'eau au bac d'évapora‐ tion de l'eau de dégivrage. Il est impossible de régler la température. La fonction IntensiveCool‐ ing est activée. Désactivez manuellement la fonction IntensiveCool‐ ing ou attendez que la fonction se réinitialise au‐ tomatiquement avant de régler la température. Con‐ sultez le paragraphe « Fonction IntensiveCool‐ ing ». La température à l'intérieur de l'appareil est trop bas‐ se/élevée. Le thermostat n'est pas ré‐ glé correctement. Augmentez/réduisez la température. FRANÇAIS 23Problème Cause probable Solution La porte n'est pas fermée correctement. Reportez-vous au chapitre « Fermeture de la porte ». La température des pro‐ duits est trop élevée. Laissez les aliments refroi‐ dir à température ambiante avant de les placer dans l'appareil. Trop de produits ont été in‐ troduits simultanément. Introduisez moins de pro‐ duits en même temps. La porte a été ouverte trop souvent. N'ouvrez la porte qu'en cas de nécessité. La fonction IntensiveCool‐ ing est activée. Consultez le paragraphe « Fonction IntensiveCool‐ ing ». L'air froid ne circule pas dans l'appareil. Assurez-vous que de l'air froid circule dans l'appareil. Trop d'eau s'est conden‐ sée sur la paroi arrière du réfrigérateur. La porte a été ouverte trop fréquemment. N'ouvrez la porte qu'en cas de nécessité. La porte n'est pas entière‐ ment fermée. Assurez-vous que la porte est entièrement fermée. Les aliments conservés ne sont pas emballés. Enveloppez les aliments dans un emballage adapté avant de les ranger dans l'appareil. La porte est difficile à ou‐ vrir. Vous avez essayé de rou‐ vrir la porte immédiatement après l'avoir fermée. Attendez quelques secon‐ des après avoir fermé la porte pour la rouvrir. Si ces conseils n'apportent pas de solution à votre problème, veuillez consulter le service après-vente agréé le plus proche.

l'éclairage L'appareil est équipé d'un éclairage à LED longue durée. Le remplacement du dispositif d'éclairage doit uniquement être effectué par un technicien du service après-vente. Contactez votre service après-vente agréé.

7.3 Fermeture de la porte

1. Nettoyez les joints de la porte.

2. Si nécessaire, ajustez la porte.

Reportez-vous aux instructions de montage.

3. Si nécessaire, remplacez les joints

de porte défectueux. Contactez le service après-vente agréé. www.electrolux.com248. INSTALLATION AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Consultez la notice de montage lors de l'installation. Pour assurer des performances optimales, l'appareil ne doit pas être installé près d'une source de chaleur telle qu'un radiateur, une chaudière, la lumière directe du soleil, etc. Assurez- vous que l'air circule librement à l'arrière de l'appareil.

Installez cet appareil dans une pièce intérieure sèche et bien ventilée où la température ambiante correspond à la classe climatique indiquée sur la plaque signalétique de l'appareil. Classe climati‐ que Température ambiante SN +10 °C à +32 °C N +16 °C à + 32 °C ST +16 °C à + 38 °C T +16 °C à + 43 °C Des problèmes fonctionnels peuvent survenir sur certains types de modèles fonctionnant hors de cette plage de températures. Seul le respect de la plage de températures spécifiée peut garantir un bon fonctionnement de l'appareil. En cas de doute concernant l'emplacement d'installation de l'appareil, veuillez contacter le vendeur, notre service après-vente ou le centre de réparation agréé le plus proche.

8.3 Branchement électrique

• Avant de brancher l'appareil, assurez- vous que la tension et la fréquence indiquées sur la plaque signalétique correspondent à celles de votre réseau électrique domestique.

• L'appareil doit être relié à la terre. La fiche du cordon d'alimentation est fournie avec un contact à cette fin. Si la prise de courant n'est pas mise à la terre, branchez l'appareil à une mise à la terre séparée conformément aux réglementations en vigueur, en consultant un électricien spécialisé.

• Le fabricant décline toute responsabilité en cas de non-respect de ces consignes de sécurité.

• Cet appareil est conforme aux directives CEE.

FRANÇAIS 259. CARACTÉRISTIQUES TECHNIQUES

9.1 Caractéristiques techniques

Hauteur mm 1219 Largeur mm 556 Profondeur mm 550 Tension Volts 230 - 240 Fréquence Hz 50 Les caractéristiques techniques figurent sur la plaque signalétique située sur le côté intérieur ou extérieur de l'appareil et sur l'étiquette énergétique.

10. EN MATIÈRE DE PROTECTION DE

L'ENVIRONNEMENT Recyclez les matériaux portant le symbole . Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.
