MODE D'EMPLOI AC5421 TRISTAR

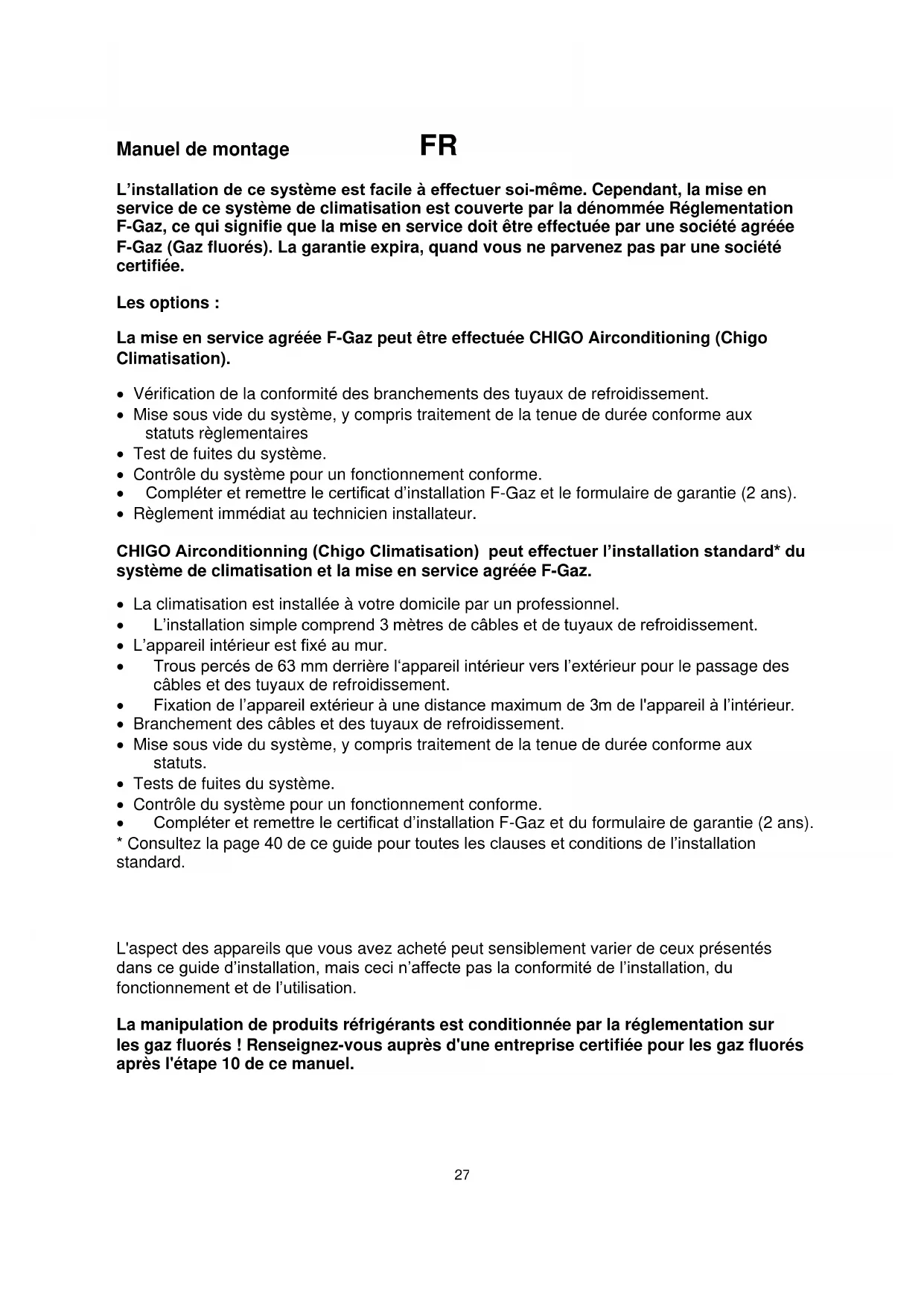

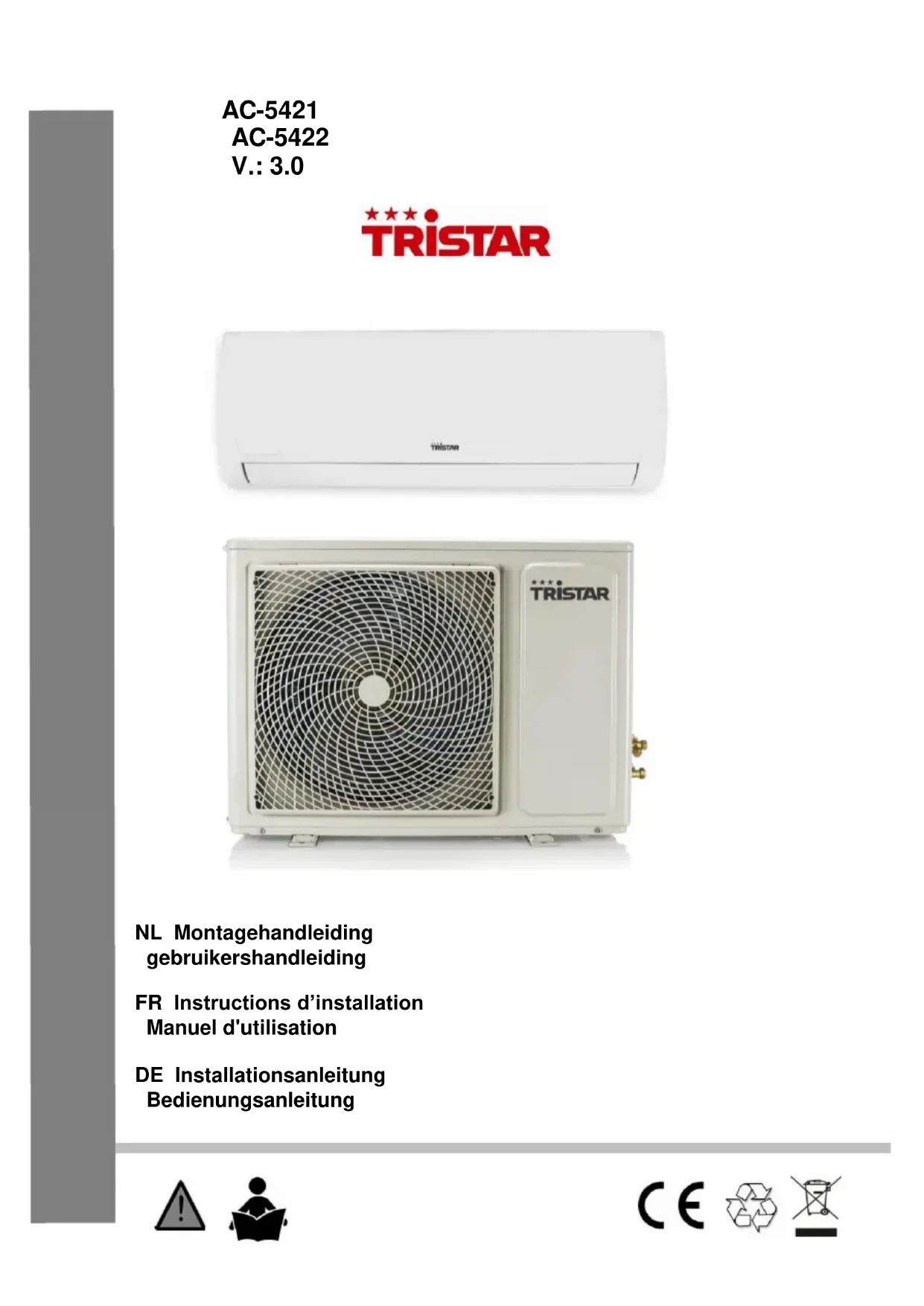

FR Instructions d'installation Manuel d'utilisation
FR Instructions d'installation 27
Manuel d'utilisation 34
L'installation de ce système est facile à effectuer soi-même. Cependant, la mise en service de ce système de climatisation est couverte par la dénommée Réglementation F-Gaz, ce qui signifie que la mise en service doit être effectuee par une société agréee F-Gaz (Gaz fluorés). La garantie expires, quand vous ne parvenez pas par une société certifiée.
Les options :
La mise en service/agreee F-Gaz peut etre effectuee CHIGO Airconditioning (Chigo Climatisation).
- Vérification de la conformité des branchements des tuyaux de refroidissement.
- Mise sous vide du système, y compris traitement de la tenue de durée conforme aux statuts règlementaires
Test de fuites du système. - Contrôle du système pour un fonctionnement conforme.
- Compléter et remètre le certificat d'installation F-Gaz et le formulaire de garantie (2 ans).
- Règlement immédiat au technicien installateur.
CHIGO Airconditioning (Chigo Climatisation) peut effectuer l'installation standard* du système de climatisation et la mise en service/agree F-Gaz.
- La climatisation est installée à votre domicile par un professionnel.
L'installation simple comprend 3 metres de cables et de tuyaux de refroidissement. - L'appareil interieur est fixé au mur.
Trous percés de 63 mm derrière l'appareil interieur vers l'extérieur pour le passage des cables et des tuyaux de refroidissement.
Fixation de l'appareil extérieur à une distance maximum de 3m de l'appareil à l'intérieur. - Branchement des cables et des tuyaux de refroidissement.
- Mise sous vide du système, y compris traitement de la tenue de durée conforme aux statuts.
- Tests de fujites du système.
- Contrôle du système pour un fonctionnement conforme.
-
Compléter et remètre le certificat d'installation F-Gaz et du formulaire de garantie (2 ans).
-
Consultez la page 40 de ce guide pour toutes les clauses et conditions de l'installation standard.
L'aspect des apparèils que vous avez achété peut sensiblement varier de ceuxprésentés dans ce guide d'installation, mais ceci n' affecte pas la conformité de l'installation, du fonctionnement et de l'utilisation.
La manipulation de produits réfrigerants est conditionné par la reglementation sur les gaz fluores ! Renseignez-vous auprès d'une entreprise certifiée pour les gaz fluores après l'été 10 de ce manuel.
1

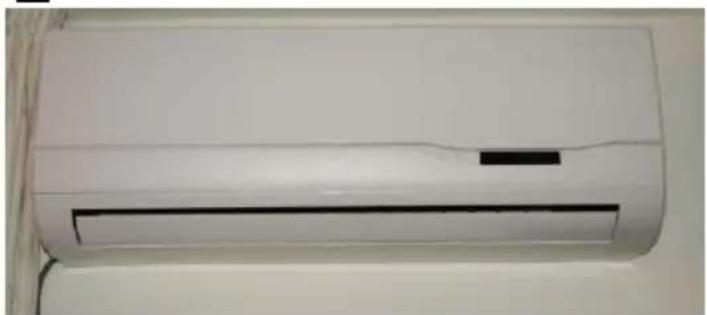

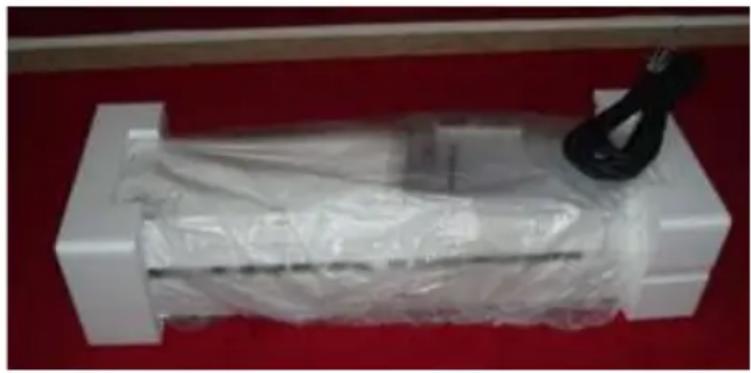

Retirez l'unité interieure de la boite A et contrôle si le contenu est complet :
Unit interieure
- Manuel de montage et d'utilisation.
La télécommande
N'oubliez pas de replir votre carte de garantie et de la renvoyer dans les deux semaines.
Celle-ci a ete inseree a la fin du manuel de montage
2

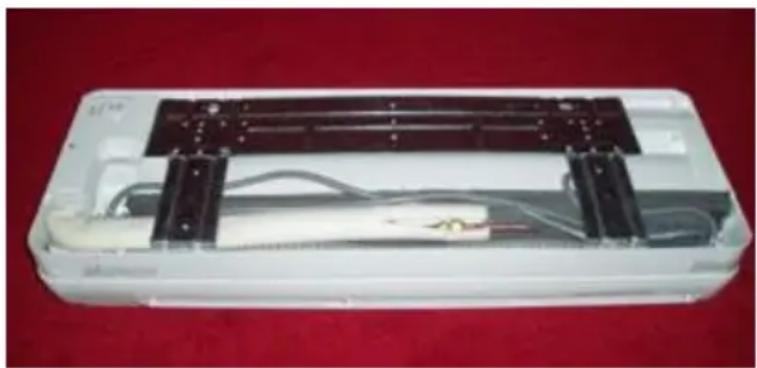

Retirez le ruban adhésif d'emballage de l'unité. Retirez la plaque métallique du montage mural séparément de l'unité
Ne mettez jamais la fiche dans la prise de courant si le système n'est pas encore installé complètement.
3
Recherche un endroit approprié pour le montage de l'unité interieure. Elle devra toujours être montée sur un mur droit et plan.

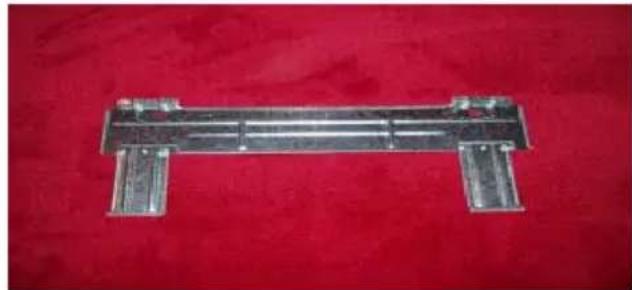

Montez la plaque métallique de montage mural exactement de niveau avec 4 vis au mur à
l'endroit souhaite. Montez la plaque a au moins 8 cm du plafond.
Montez toujours de niveau ! Aussi bien horizontalalement que verticallement.
4

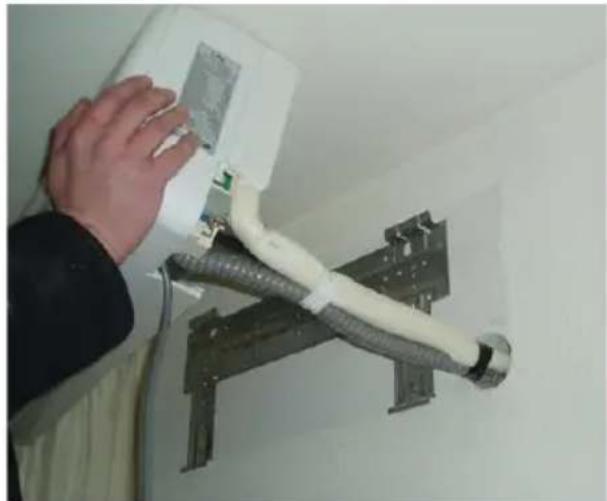

Suspendez l'unité au support de fixation sans la fixer, ne l'encliquetez pas encore.

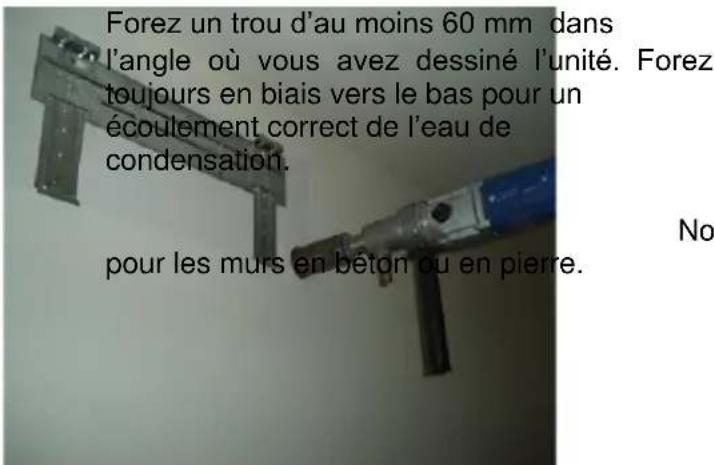

Dessinez avec un crayon les contours de l'unité. Retirez ensuite l'unité du support mural.
Nous recommends un foret au diamant
5

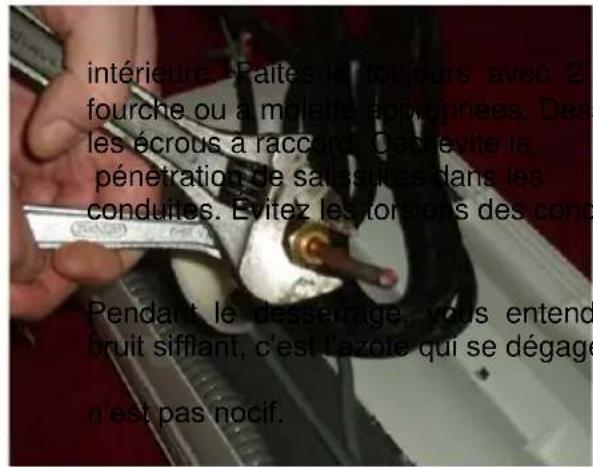

Demontez les écrous à raccord de l'unité
clés à
6
parce que l'unité est compressée. Ce gaz
Pliez avec précaution les conduites en cuivre vers
7

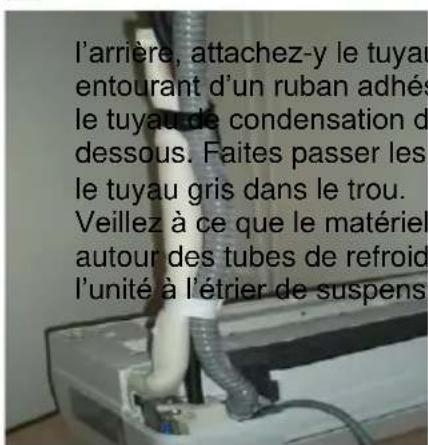

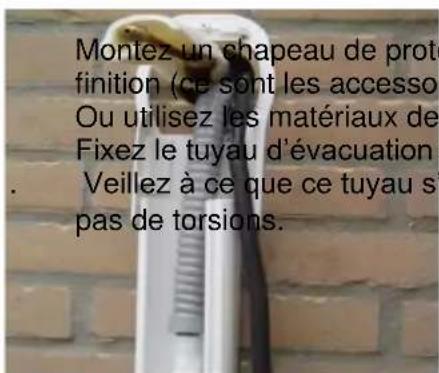

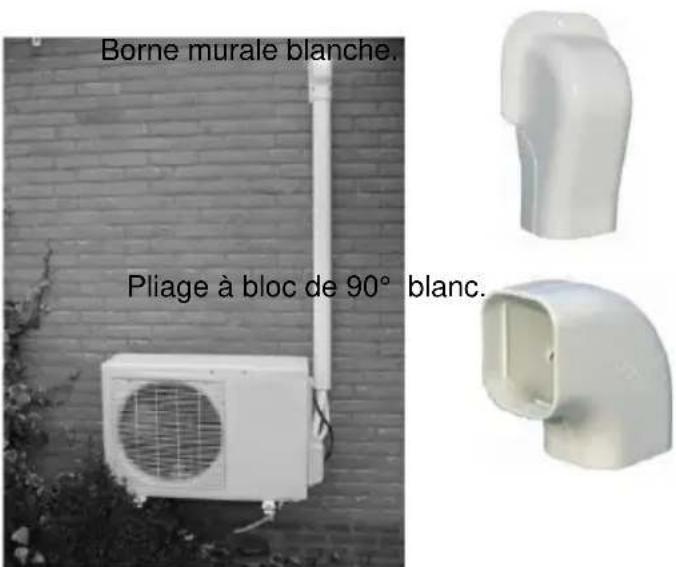

Montez un shaleau de protection et une glissière de finition (ce sont les accessoires).
Ou utilisez les matériaux de finition inclus.
Fixez le tuyau d'évacuation d'eau blanc au tuyau gris.
Veillez à ce que ce tuyau s'écoule bien et ne présente
pas de torsions.
allage

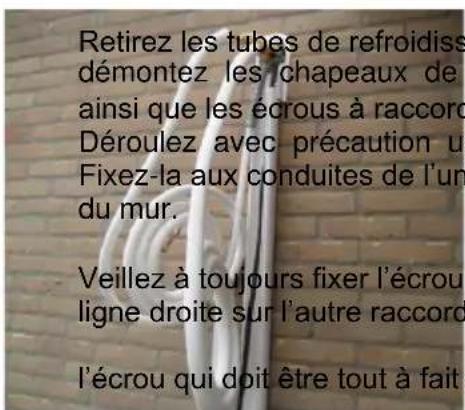

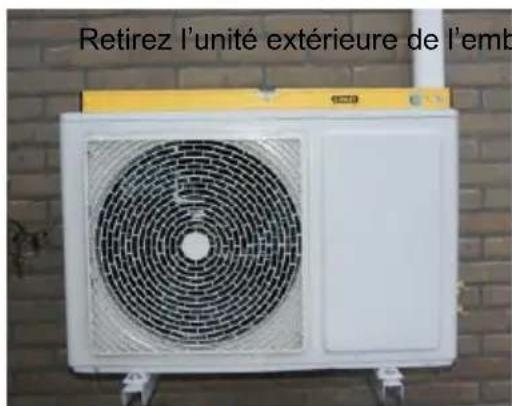

Mettez toujours l'unité extérieure de niveau. L'unité peut être fixée à des poutres en bois ou à des étriers de suspension (accessoires). L'unité interieure transmet la tension à l'unité extérieure via le cable de commande.
Si vous utilisez une clé dynamométrique, les couples sont les suivants :
Tuyau de réfrigérant de 0,635 cm (1/4 de pouce) : 16 à 20 Nm
Tuyau de réfrigérant de 0,9525 cm (3/8 de pouce) : 29 à 34 Nm
Tuyau de réfrigérant de 1,27 cm (1/2 pouce) : 49 à 54 Nm
Si vous n'utilisez pas de clé dynamométrique, tournez les écrous au maximum.
Retirez le couvercle de protection en plastique de
protection de l'unité.
10

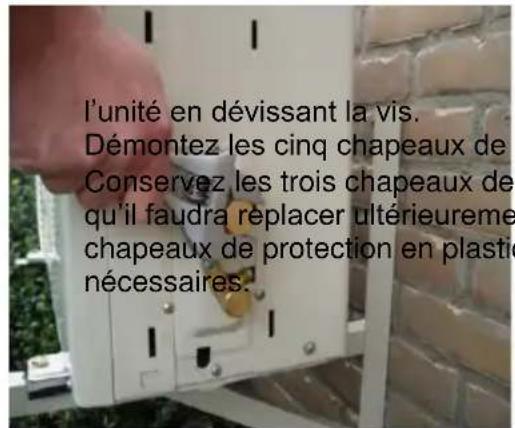

Conservez les trois chapeaux de protection en cuivre qu'il faudra replaced ultérieurement. Les deux chapeaux de protection en plastique ne sont plus nécessaires.
Enroulez le tube de refroidissement superflu
derriere l'unite exterieur. Veillez a tousjours
fixer I'ecrou a collerette a raccord
exactement en position droite sur l'autre
raccord correspondant et serrez-le a la
main.
Si cela pose des problemes, c'est que
I'ecrou a collerette a raccord n'est pas tout a
fait droit et qu'il faudra reconmencer
l'opération.
Important

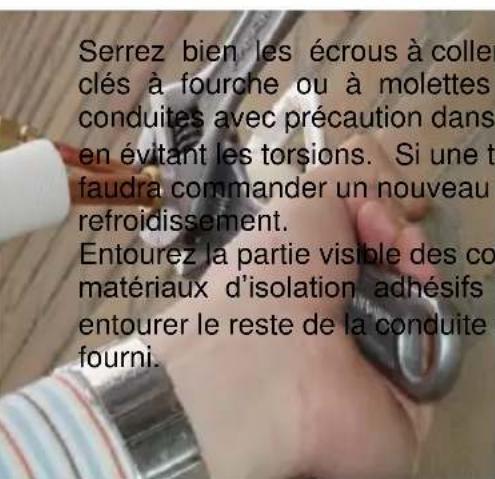

Serrez bien les écrous à collerette à raccord avec une clé à fourche ou à molette appropriée.
Si vous utilise une clé dynamométrique, les couplessont sont les suivants :
Tuyau de réfrigerant de 0,635 cm
(1/4 de pouce): 16 à 20 Nm
Tuyau de réfrigerant de 0,9525 cm
(3/8 de pauce) : 29 à 34 Nm
Tuyau de réfrigerant de 1,27 cm
(½ pouce) : 49 à 54 Nm
Les dimensions des tubes de
refroidissement sont indiquées en pouces !
Abpelez Tristar Europe pour
raccourcir ou rallonger les écrous et
raccords appro.
Branchez les fils(le cable noir de l'unité interieure) sur l'unité extérieure.
Vérifiez que les numéroes 1, 2, 3 et le fil de terre du cable noir correspondent aux numéroes sur le bornier noir de l'unité extérieure. Vérifiez que le cable est bien fixé sous l'attache-cable.
Les opérations de réfrigération sont couvertes par la reglementation F-Gas! Allumez une entreprise certifiée F-gaz avant la mise en service de votre système! Chigo Airconditioning peut également prendre en charge la mise en service pour vous.
Consultez le chapitre « problèmes et solutions » de ce manuel si le système ne fonctionne pas correctement.
Manuel d'utilisation
L'appareil ne peut être contrôle qu'avac la télécommande.
Quand une défaillance inattendue de télécommande survient, le système peut être allumé et être intuérie. Ouvrez le couvercle à l'avant de l'unité interieure en tirant sur les cots du couvercle.
Utilisez la télécommande dans un rayon de 2 metres et orientez-la vers l'unité interieure. Si vous appuyez sur un bouton de la télécommande, l'unité interieure émettra un bip. Si vous n'entendez pas de bip, l'appareil n'a pas reçu le signal de la télécommande.
L'écran affichera la température programmée. ÀpRES environ 20 secondes, l'écran s'eteindra à nouveau.
Vou puez regler la sortie d'air dans différentes positions avec la telecommande.
Réglez toujours la sortie d'air de manière à ce que l'air froid ne soit pas désagréable.
Une climatisation capte l'air chaud de la zone à refroidir, cet air chaud est acheminé à travers le bloc de refroidissement de l'unité interieure puis il est pulsé à nouveau par la sortie d'air dans la même zone.

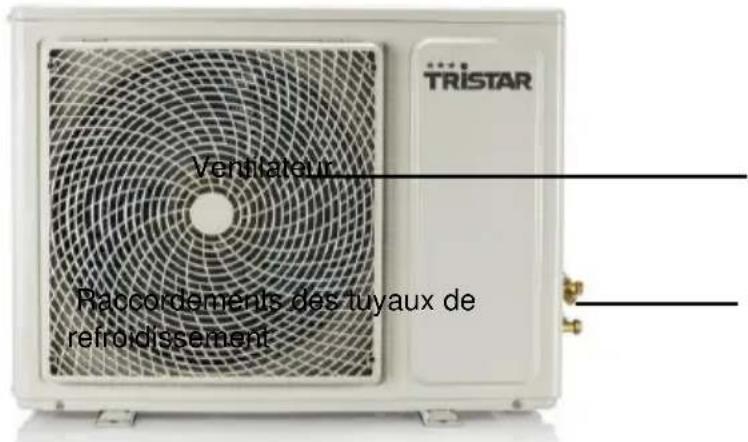

Le compresseur (situé dans l'unité extérieur) pompe le réfrigerant dans le circuit qui sert à refroidir le bloc de refroidissement de l'unité intérieure, et le ventilateur de l'unité extérieur fait sorting la chaleur absorbée.
La climatisation fonctionne de façon optimale dans un espace clos, aussi faut-il fermer les portes et les fenêtres pendant son utilisation.
Pour avoir assez d'air frais dans la piece, aérez-la régulièrement.
Si le système est allumé, l'unité extérieur s'allume et s'eteint, alors que l'unité interieure reste active.
Un condensat apparaitra sur les raccordements des tuyaux de refroidissement, les raccordements sont mouillés, ceci est normal. Pendant le refroidissement, de l'eau circule régulierement dans le tuyau blanc qui va vers l'extérieur, cela est normal car le refroidissement d'air chaud produit de la condensation.
Retirez le cache à l'arrête de la télécommande et installez les piles dans le compartment puis remettez le cache en place.
Les bonnes polarités sont indiquées dans le compartment des piles.

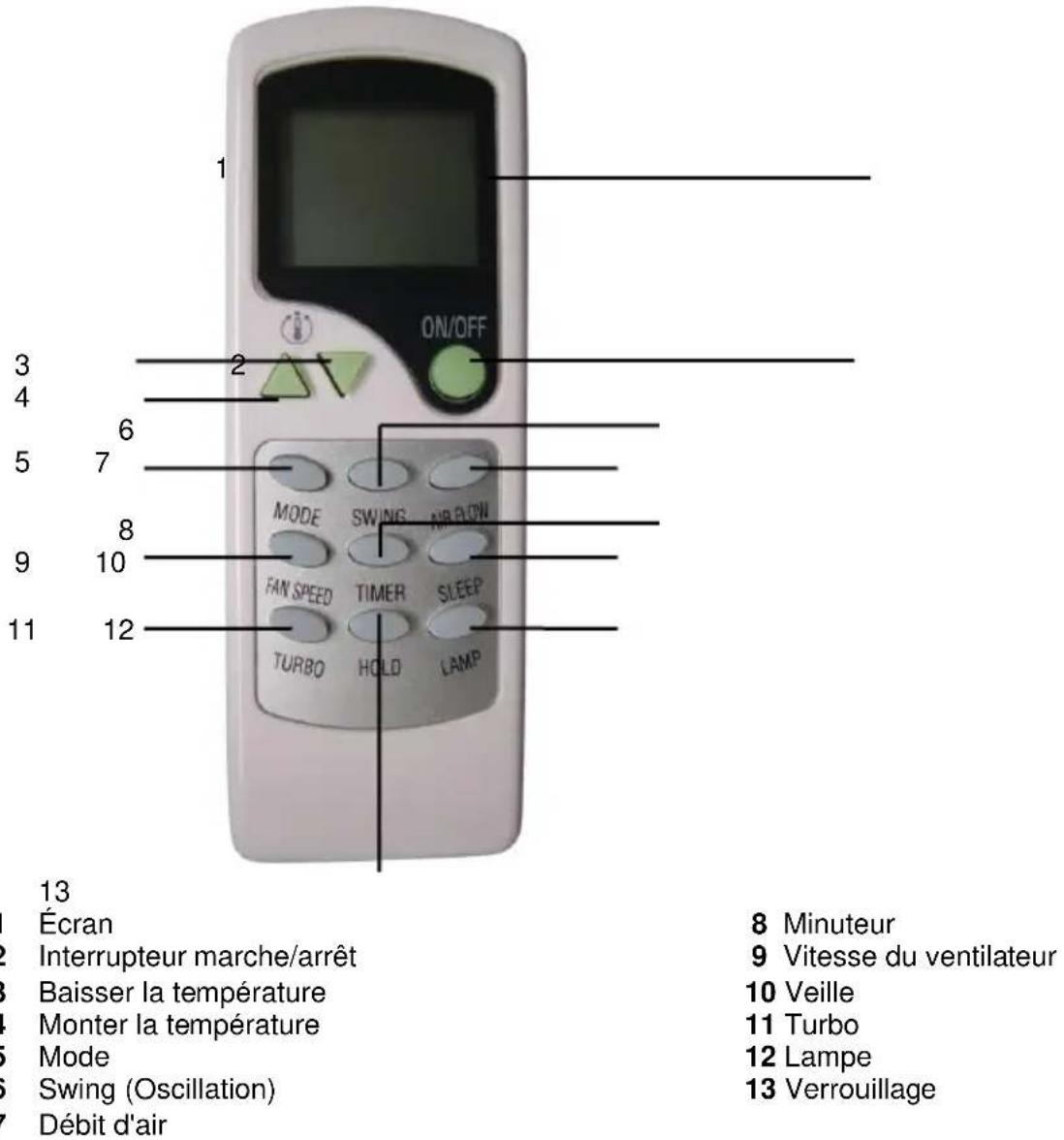

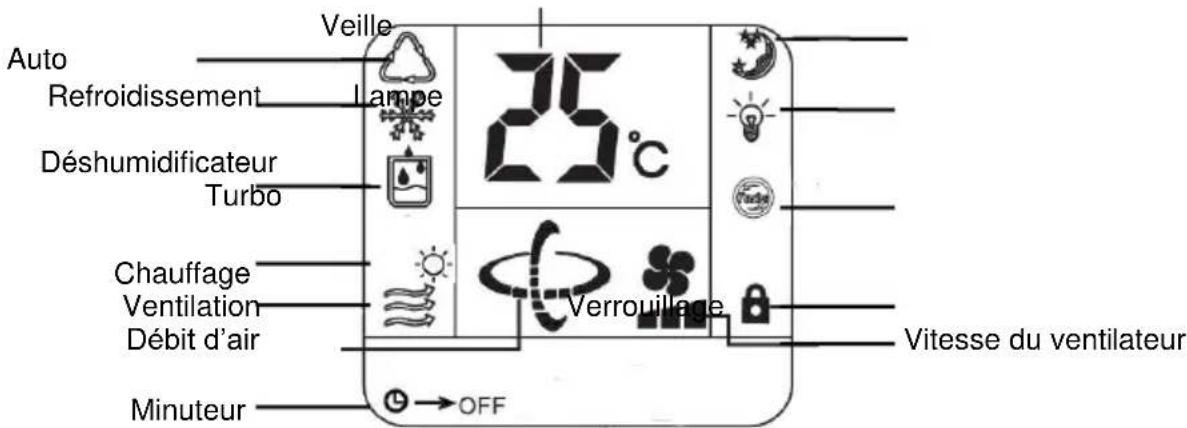

Affichage des symboles (n^1) de la télécommande
Refroidissement
Appuyez sur l'interrupteur marche/arrêt (n°2). Les symboles suivants s'afficheront sur l'écran (n°1):
Appuyez sur le bouton Mode (n^5) pour que le symbole de refroidissement s'affiche sur la gauche de l'écran. Utilisez les boutons pour régler la température à votre convenance. Appuyez sur le bouton (n^3) pour diminuer la température par paliers de 1^ par pression. Vous pouvez appuyez sur le bouton (n^4) pour augmenter la température par paliers de 1^ par pression.
Chauffage
Allumez le système et sélectionnez la fonction de chauffage sur la télécommande (le symbole du soleil) Utilisez le bouton Mode (No. 5) de la télécommande pour selectionner le symbole soleil. Le symbole suivant apparait sur la télécommande à gauche: "". Reglez la température désirée, par exemple 28 degrés. La température reglee apparait sur l'affichage et le symbole ON clignote, l'unité extérieur commence à fonctionner, l'unité interieure ne fonctionne pas encore. Selon la température extérieur, quelques minutes peuvent s'écouler avant que le ventilateur de l'unité interieure commence à fonctionner. Cela peut prendre jusqu'à 30 minutes pour que l'air chaud soit de l'unité interieure.
Faites attention! la température régée est mesure dans l'environnement de l'unité interieure. Si vous foulez avoir la piece chauffée à 20 degrés par exemple, régler la température toujours au moins 4 degrès plus élevés, donc 24 degrés Celsius. Dans l'unité extérieur aux bornes, et la face arrière peut provoquer la formation de glace, ce qui est normal, le système passse automatiquement en mode de dégivrage, puis passez à nouveau avec la fonction de chauffage.
Vitesse du ventilateur et fonction de début d'air
Réglez le bouton Fan speed (n°9) à la vitesse souhaïée.
L'écran indique la vitesse avec l'icone suivante : 1 rectangle noir correspond à un débit d'air lent, 2 rectangles à un débit d'air moyen, et 3 rectangles le débit d'air le plus élevé.
Réglez la position du bouton Swing (n^6) pour ajuster la sortie du début d'air dans la position désirée. Si ce symbole clignote, la sortie d'air est en position oscillante, la sortie d'air se oscille constamment afin d'optimiser la distribution d'air climatisé dans la piece. Si la sortie d'air était coupée, réappuyez sur le bouton de fonction oscillante (n^6) , le symbole reste affché et la vanne reste fixe.
Appuyez sur la touche du début d'air (no.7) pour déplacer les ailettes verticales de gauche à droite ou pour les régler à la position souhaïée.
Cette illustration presente la fonction d'oscillation et de début d'air avec les symboles suivants :
Fonction de veille et de temporisation
Appuyez sur le bouton du mode Veille (n^10) . Au cours des deux premières heures, la température monte de 1^ C par heures. La température programmée est ensuite maintainue. En mode Veille, l'appareil s'eteindra automatiquement après 12 heures. Quand vous utilisez la fonction Veille, l'appareil passera automatiquement en vitesse de ventilation lente. L'affichage du symbole suivant indique la fonction Veille :
Utilisez le bouton Timer (n°8) pour régler le nombre d'heures de 1 à 24 heures. Par exemple, si vous le réglez sur 2 heures, quand l'appareil fonctionne, l'appareil s'éteindra automatiquement 2 heures plus tard.
L'affichage des symboles suivants indique la fonction Temporisateur: OFF 2 H
Si vous reglez 2 heures quand l'appareil est à l'arrêt, la machine demarrera deux heures après avec la dernière position programmée. L'affichage des symboles suivants indique la fonction Temporisateur:
Fonction Turbo
Appuyez sur le bouton Turbo (n°11) pour une capacité de refroidissement maximumtemporaire.
La vitesse du ventilateur passera automatiquement à la position la plus élevé, 15 minutes plus tard le mode Turbo s'eteindra automatiquement pour éviter de surcharger le compresseur. L'affichage du symbole suivant indique la fonction Turbo :
Fonction Lampe et Verrouillage
Si le système recoit un signal de la télécommande, l'écran de l'unité interieure s'allume. Au bout d'environ 20 secondes, l'écran s'estompe de nouveau. Si l'écran s'allume, appuyez sur le bouton Lamp (n°12). L'affichage du symbole suivant indique la fonction Lampe :
Appuyez sur le bouton Hold (n°13) pour utiliser la position de verrouillage de la télécommande. Avec ce mode, les boutons de la télécommande sont actifs L'affichage du symbole suivant indique la position finale :
Fonction auto
Appuyez sur le bouton Mode (n^5) jusqu'à ce que le symbole s'affiche.
Cette fonctionnalité a été consque pour utiliser à une température programmée, uniquement avec le ventilateur, quand l'appareil dépasse une température plus élevé, il passera automatiquement en mode de climatisation (refroidissement).
Jusqu'à 25^ C, le mode VENTILATEUR (ventilateur uniquement) fonctionne, l'unité de climatisation s'allume à partir de 25^ C. Si la température passée sous les 25^ C, alors le mode
VENTILATEUR se réactive.
Attention! La température n'est pas régliable avec cette fonction.
Fonction de déshumidification
Appuyez sur le bouton Mode (n°5) jusqu'à ce que le symbole s'affiche. Cette fonctionnalité sert à déshumidifier l'air. Attention! La température n'est pas régliable avec cette fonction.
Fonction Ventilateur
Appuyez sur le bouton Mode (n°5) jusqu'à ce que le symbole ≡ s'affiche. Avec cette fonction, l'appareil fonctionne uniquement comme ventilateur, mais l'air est filtré, y compris la fumée de tabac.
L'écran de l'unité interieure indique uniquement la température programmée et non pas la température dans la piece.
Nettoyage de l'appareil
Avant de nettoyer l'appareil, débranchez toujours l'alimentation.
Nettoyez l'unité extérieure avec un torchon humide. N'utilise jamais de nettoyants puissants ou abrasifs, de tampon à recuner ou de la paille de fer, qui pourraient endommager l'appareil.

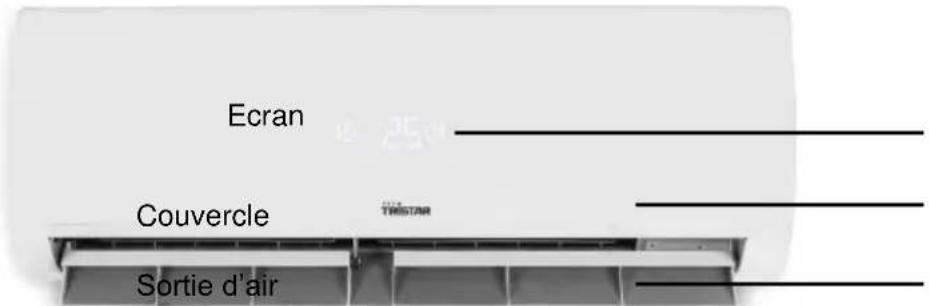

Ouvrez le couvercle à l'avant de l'unité interieure en le tirant vers l'avant, et retirez les deux filtrres. Nettoyez-les régulierement à l'eau chaude savonneuse, laissez les filtres sécher complètement avant de les remettre en place. N'allumez jamais l'appareil sans les filtrres.
Nettoyez l'unité interieure avec un torchon humide. N'utilise jamais de nettoyants puissants ou abrasifs, de tampon à récurer ou de la paille de fer, qui pourrait endommager l'appareil.
Problèmes et solutions
Le système ne répond pas à la télécommande. Pourquoi?
Vérifiez les piles de la télécommande. La télécommande est-elle en position de verrouillage ?
Vérifiez le fusible dans le boîtier de fusibles du batiment.
Le système est-il en mode Minuteur ?
Avez-vous allumé puis étèint immédiatement la climatisation? Alors le mecanisme de sécurité du compresseur est activé.
Attendez au moins 3 minutes puis reessayez.
Le système est allumé, mais il ne souffle pas d'air froid. Pourquoi?
Le système tourne-t-il en mode COOL ? Ou en mode VENTILATEUR ou AUTO ?
La température programmée est-elle trop élevée? La température réelle dans la piece est très inférieure à la température programmée du système.
La climatisation ne fonctionne pas efficacement si les filtres a air sont encrassés ou sales.
Il y a peut-être une fuite de liquide réfrigerant dans le système, ce qui diminue la capacité de refroidissement. Si vous soupconnez une fuite, éteignez la climatisation et faites appel à un technicien.
Le système fonctionne pendant un certain temps mais la température ne braise pas assez. Pourquoi?
La capacité de l'appareil suffit-elle a faire baisser la température? La piece est-elle trop grande?
Vérifiez que les fenêtres et les portes sont fermées. Empêchez les rayons de soleil d'entrer dans la zone à climatiser. Vérifiez que toutes les sources de chaleur sont éteintes (lumières, apparils electriques, ordinateurs, photocopieurs, etc.).
Astuce :
Allumez l'appareil plus tout ou ne l'éteignez pas la nuit pour pouvoir baisser la température des murs, des meubles, etc.
La température programmée est-elle trop élevé sur la télécommande ?
La climatisation ne fonctionne pas efficacement si les filtres a air sont encrassés ou sales.
Vérifiez si le réglage du début d'air n'est pas régle au minimum, choisissez le mode de ventilation le plus élevé pour augmenter la capacité de refroidissement.
Vérifiez si l'entrée et la sortie d'air des unités interieures et extérieures ne sont pas obstruées.
Il y a peut-être une fuite du liquide réfrigerant dans le système, ce qui diminue la capacité de refroidissement. Si vous soupconnez une fuite, éteignez la climatisation et faites appel à un technicien.
Il y a du givre sur les tuyaux de réfrigérant et/ou dans l'unité appareil interieure. Pourquoi?
Il y a trop peu de réfrigerant dans le système. Il est possible qu'il y ait une fuite de réfrigerant dans le système.
La longueur des extensions de tuyaux de réfrigérant dépasse-t-elle 8 metres? Y-a-t-il une fuite sur l'un des connecteurs du système?
Si vous soupconnez une fuite, eteignez la climatisation et faites appel a un technicien.
L'unité interieure perd de l'eau. Pourquoi?
Si de I'eau fuit de I'unite interieure, vous devez immediatement eteindre la climatisation.
Le tuyau de condensat descend-il suffisamment? Ou le tuyau de condensat est-il pié ou obstrué?
Ouvrez le couvercle de l'unité interieure et vérifie que les filtres ne sont pas sales. Des filtres sales peuvent entrainer la formation de givre.
Il y a trop peu de réfrigerant dans le système. Il est possible qu'il y ait une fuite de réfrigerant dans le système. Si vous soupconnez une fuite, éteignez la climatisation et faites appel à un technicien.
Mon climatiseur fait des bruits étranges. Pourquoi?
Quand le climatiseur se met en marche, il peut y avoir des sifflements ou des gargouillements.
Ces bruits se produit quand le réfrigérant circule dans le climatiseur. Ces bruits sont généralement moderés et courts.
Quand le système démarre ou s'arrête, il y a un bruit de craquement. Ce bruit est dû aux changements de température de l'unité interieure.
Est-il possible dinstaller l'unité extérieure plus haut que l'unité interieure ?
Oui. Cela ne nuit pas le fonctionnement du système, vérifie que le tuyau du condensat descend. Si la condensation monte, vous doivent installer une pompe pour drainer le condensat dans le système.
Est-il possible d'allonger les tuyaux de réfrigérant?
Oui. Jusqu'a 8 metres sans les replir de réfrigerant.
Codes d'erreur affichés
FF
Vérifiez que les deux robinets hexagonaux à l'extérieur de l'appareil soient ouverts. Débranchez la prise de courant et patientez quelques minutes ; le système est en train d'être réinitialisé.
Si le message de dysfonctionnement reste affiché, alors il n'y a plus assez de gaz réfrigerant dans le système, probablement à cause d'une fuite à l'une des jonctions. L'étanchéité du système doit être vérifiée par une entreprise certifiée pour les gaz fluorés ; veuillez contacter le centre de dépannage.
PC
La température autour de l'unité extérieure est trop BASSE (<12 degrés Celsius) ou trop élevée (>45 degrés Celsius). Mettez le système hors tension et réessayez lorsque la température aura changé.
F1
Vérifiez que le cable de contrôle est branché correctement à l'unité extérieur. Si le message de dysfonctionnement reste affché, alors il y a un dysfonctionnement dans la carte à circuit imprimé de l'unité extérieur; veuillez contacter le centre de dépannage.
F2
Il y a un dysfonctionnement dans la carte à circuit imprimé de l'unité interieure ; veuillez contacter le centre de dépannage.
F3
Il y a un dysfonctionnement dans le capteur de température ou dans la carte à circuit imprimé de l'unité interieure ; veuillez contacter le centre de dépannage.
F4
Il y a un dysfonctionnement dans le moteur du ventilateur; veuillez contacter le centre de dépannage.
F5
Il y a un dysfonctionnement dans les branchements du compresseur; veuillez contacter le centre de dépannage.
F6
Il y a un dysfonctionnement dans le capteur de température extérieure ; veuillez contacter le centre de dépannage.
F7
Il y a un dysfonctionnement dans les capteurs de l'unité extérieure ; veuillez contacter le centre de dépannage.
F8
Il y a un dysfonctionnement dans le compresseur ; veuillez contacter le centre de dépannage.
Comment faire en cas de problèmes et de pannes ?
Désirez-vous commander des conseils d'installation ou des matériaux d'installation?
Pour le français, il faut contacter: +31 13 5940 351
Pour le nederlandais, il faut contacter: +31 50 5020043
Le service d'assistance vous aidera.
Pour le français, il faut contacter: service.consohmateur@tristar.eu
Pour le nederlandais, il faut contacter: service@tristar.eu
Nos répondrons le plus vite possible à vos questions par email
Pour le matériel d'installation et des pieces detaches vous pouves aller à:
service.tristar.eu
EnvoyezVote cartede garantiedumontment remplie dans les deux semaines,son la garantie expirera.Montezle systeme en suivant exactement les consignes du manuel de montage ci-joint. Il faut alwaysconserver la déclaration de conformité ci-jointe auprès du système.
CHIGO Airconditioning (Chigo Climatisation) peut effectuer l'installation standard du système de climatisation et la mise en service/agreee F-Gaz. Quelle est la prestation pour ce montant?
- La climatisation est installée à votre domicile par un professionnel.
L'installation simple comprend 3 metres de cables et de tuyaux de refroidissement. - L'appareil interieur est fixé au mur.
Trous percés de 63 mm derrière l'appareil interieur vers l'extérieur pour le passage des cables et des tuyaux de refroidissement.
Fixation de l'appareil extérieur à une distance maximum de 3m de l'appareil à l'intérieur. - Branchement des cables et des tuyaux de refroidissement.
- Mise sous vide du système, y compris traitement de la tenue de durée conforme aux statuts.
- Tests de fujtes du système.
- Contrôle du système pour un fonctionnement conforme.
- Complétér et remèttre le certificat d'installation F-Gaz et du formulaire de garantie (2 ans).
Conditions pour une installation standard :
- Une prise de terre murale doit être disponible à moins d'1 m de l'appareil interieur.
Le circuit electrique auquel I'appareil est branché doit etre de capacite suffisante (16A) et aucune autre charge importante ne peut etre branchee sur le meme circuit. - Le perçage dans la pierre ou le bois est compris, le perçage dans du béton entraine des frais supplémentaires.
- Les supports de fixation de l'appareil extérieur et les soffites pour les tuyaux de refroidissement sont exclus de l'installation standard, ainsi que les prolongements de cables et de tuyaux de refroidissement.
L'utilisation d'un échéafaudage ou d'une plateforme sont exclus du montant. - Règlement immédiat au technicien installateur.
N'hésitez pas à demander un devis au Service d'Assistance pour une installation différente aux conditions ci-dessus.
La mise en service/agreee F-Gaz peut etre effectuee CHIGO Airconditioning (Chigo Climatisation).Quelle est la prestation pour ce montant?
- Vérification de la conformité des branchements des tuyaux de refroidissement.
- Mise sous vide du système, y compris traitement de la tenue de durée conforme aux statuts réglementaires
Test de fuites du système. - Contrôle du système pour un fonctionnement conforme.
- Compléter et remètre le certificat d'installation F-Gaz et le formulaire de garantie (2 ans).
- Règlement immédiat au technicien installateur.
Les montages et installations dans les entreprises qui sont effectués par CHIGO
Airconditioning ne sont faites qu'aux Pays-Bas et en Belgique.
Accessoires
Utilisez les supports de fixation pour le montage mural de l'unité extérieure. Les pieces en caoutchouc pour un montage anti-vibration.
Protection 1 mètre blanche, pour une finition professionnelle des tuyaux de réfrigerant et des câbles.
Connecteur pour la protection blanche.
de réfrigerant d'usine.
Jeu de tuyaux de réfrigerant 3 mètres, pour allonger les tuyaux (extensible jusqu'à 8 mètres sans les replir de réfrigerant)
Utilisez toujours les connecteurs spéciaux pour raccarder les tuyaux de réfrigerant.
Les tuyaux de réfrigerant peuvent être raccourcis à la longueur souhaïée. Vous devez assembler les nouveaux raccards aux tuyaux de réfrigerant.
Connecteurs pour les tuyaux de réfrigerant.
Protection pour l'unité extérieur. Pour la protection la pluie et les autres intempéries.
service.tristar.eu
Déclaration de CONFORMITE
| Fabricant | Chigo |
| Importateur | Tristar Europe BV |
| Type d'installation | Systèmes réversibles |
| Type de fluide frigorigène | R410a |
| Appareils extérieurs | Contenus en grammes |
| R410a | |
| AC-5421 | 720 grammes |
| AC-5422 | 750 grammes |
Tristar Europe BV déclare par la présente que les climatisations pré-remplies mentionnées ci-dessus ont subi les essais de pression et ont satisfait le test de mise sous vide en usine. Tous les apparciels de sécurité tels les pressostats, les disjoncteurs, etc. ont fait l'objet de tests considérables en usine.
Les climatisations Chigo sont conformes à la Directive CEM 2014/30/EU et à la Directive basse tension 2014/35/EU. Consultez le guide inclus avec le matériel pour le fonctionnement de la climatisation. Des données techniques détaillées sont disponibles auprès de l'importateur Tristar Europe BV.
La mise en service du système de climatisation est couverte par la dénommée Réglementation F-Gaz, significant que la mise en service devrait être effectuee par une société agreee F-Gaz.
Cette déclaration doit toujours être conservée avec l'installation. L'utilisateur final en est responsable.
Date de la déclaration : Janvier 2014
Tristar Europe BV
Jules Verneweg 87
5015 BH Tilburg
www.tristar.eu
INSTRUCTIONS DE SECURITE IMPORTANTES
-
Lisez toutes les instructions avant utilisation.
-
Ne touchez pas les surfaces brûlantes. Utilisez les poignées ou les boutons.
Pour ne pas risquer un chic électrique, n'immergez pas le cordon, la fiche ou l'appareil dans l'eau ou dans un autre liquide.
- Débranchez l'appareil du secteur lorsque vous ne l'utilise pas et avant de le nettoyer. Laissez l'appareil refroidir avant d'ajouter ou d'enlever des pieces. N'utilise pas l'appareil si son cordon et sa prise sont endommagés ou s'il présente des dysfonctionnements, ou s'il est endommagé de quelque manière que ce soit.
L'utilisation d'accessoires non commandés par le fabricant de l'appareil peut entraîner des dommages corporels et rendre la garantie caduque.
N'utilisez pas l'appareil en extérieur, sur ou a proximite de sources de chaleur
-
Ne laisses pas le cordonPENDRE d'une table ou d'un rebord,ne touchez pas ses surfaces chaudes et ne posez pas l'appareil sous ou a proximite de rideaux,de decor de fenetre,etc.
-
Cet apparéil est destiné à une utilisation familiale uniquement et pour son utilisation prévue.
L'appareil doit être posé sur une surface stable et nivelée.
L'appareil doit etre surveille, il ne doit pas etre laissé sur ON ou chaud sans qu'un adulte ne le surveille.
-
Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris les enfants) aux capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, sauf si elles sont sous surveillance ou si elles ont reçu des instructions concernant l'utilisation de l' apparéil de la part d'une personne responsable de leur sécurité.
-
Les enfants doivent être surveillés pour qu'ils ne jouent pas avec cet apparéil.
-
Cet apparéil ne doit pas être utilisé avec un minuteur externe ou avec un système de télécommande.
-
Remarque : Pour éviter de réenclenger par accident la protection thermique, l'appareil ne doit pas être alimenté par un dispositif de connexion externe comme un minuteur et il ne doit pas être connecté sur un circuit. Il faut allumer et éteindre l'appareil manuellement.
-
Si le cordon ou la fiche sont endommages, ils doivent être replacés par un réparateur/agréé, pour éviter tout danger. Ne répAREZ pas l'appareil vous-même.
L'utilisation d'une rallonge ou d'un dispositif similaire n'est pas permise.
L'appareil peut etre utilise par des enfants ages de 8 ans et plus et par les personnes ayant des capacités physiques, sensorieles ou mentales réduites ou qui manquent d'experience ou de connaissances si elles sont supervises ou instruies pour l'utilisation de I'appareil en toute sécurité et si elles comprennent les dangers en rapport. Les enfants ne doivent pas jourer avec I'appareil. Le nettoyage et I'entretien utilisateur ne doit pas etre accomplis par des enfants a moins quils aient plus de 8 ans et ne soient supervises.
- Conservez l'appareil et son cordon hors de portes des enfants de moins de 8 ans.
CONSERVEZ CES INSTRUCTIONS POUR CONSULTATION FUTURE
Conditions de garantie de l'appareil de conditionnement d'air à modèle split
(Produit de Chigo).
- Le délambda de garantie du système de conditionnement d'air est de 24 mois, à partir de la date d'achat. La garantie est seulement accordée si la carte de garantie, jointe à ce manuel, dûment remplie, est renvoyee à Airco Service dans les deux semaines après la date d'achat, accompagnée du certificat d'achat (ou d'une copie du certificat).
- La garantie est accordedée pour le système complet.
- Tristar Europe fournit la garantie sur toute système et permet à la demande de garantie d'être effectuee par CHIGO airconditioning.
- La déclaration de conformité ci-jointe doit être conservée en tout temps avec le système.
- La garantie n'est pas valide dans les conditions suivantes :
Le système n'a pas ete monte conformement au manuel d'installation ci-joint. - Les dommages sont dus à des torsions ou autre défections des conduites en cuivre.
- Le système, le compresseur, le relais, les fusibles, la plaque à circuits imprimés etc. ont grillé en raison d'un raccordement incorrect du câblage et/ou de l'alimentation en électricité.
- Les dommages sont causés ou non par le système à vos propriétés.
- Les dommages consécutifs de chaque nature que ce soit.
- Les dommages de transport à partir du point de vente.
- Les dommages causés par l'utilisation de mauvais outils.
La fuite du frigorigène du système, pendant, avant ou après l'installation. - Les dommages causés par la fuite du frigorigène.
Les dommages causés par la fuite de l'eau de condensation. - Les plaines des autorités et/ou d'autres instances faisant autorité en matière d'installation et d'entretien du système ainsi que du positionnement des unités.
- Les systèmes ne disposant pas de déclaration de conformité. M. Les systèmes installés en dehors des Pays-Bas.
Un système installé sans un certificat d'installation agreé F-Gaz.
Directives pour la protection de l'environnement
Cet apparéil ne doit pas être jeté avec les déchets menagers à la fin de sa durée de vie, il doit être éliminé dans un centre de recyclage pour les apparèils ELECTriques et Electroniques. Ce symbole sur l' apparéil, le manuel d'utilisation et l'emballage attiré votre attention sur un point important. Les matériaux utilisés dans cet apparéil sont recyclables. En recyclant vos apparèils, vous contribuez de manière significative à la protection de notre environnement. Renseignez-vous après des autorités locales pour connaître les centres de collecte des déchets.
Emballage
L'emballage est 100% recyclable, returnez-le séparation.
Produit
Cet apparéil comprend un marquage selon la directive européen 2002/96/EC relative aux Déchets d'Équipements Électriques et Électroniques (DEEE). En assurant le bon traitement de vos déchets, vous aidez à protégger l'environnement et la santé.
Déclaration de conformité CE
Cet apparéil est conçu, fabriqué et commercialisé conformément aux objectifs de sécurité de la Directive 2006/95/EC sur les « apparéils basse tension», aux exigences de sécurité de la Directive 2004/108/EC « Compatibility électromagnétique » et aux exigences de la Directive 93/68/EEC.
Formulaire de garantie
Appareil de conditionnement d'air modele split Tristar - CHIGO
ATTENTION! N'oubliez pas d'ajouter votre certificat d'achat.
Type AC-54
Nom
Adresse
Code postal+ ville
Telephone pendant
la journee
Telephone le soit
Mobile
Envoyez ce formulaire dûment rempli dans une enveloppe fermée à :
CHIGO Airconditioning
P.B. 115
NL - 9300 AC Roden
CHIGO Airconditioning offre la possibilité d'un contrat d'entretien. Vote système est nettoyé une fois par an et toute défectuosité sera réparée gratuitement. Les détails du contrat d'entretien peuvent être consultés sur la page suivante.
O Oui, je souhaite aussi souscrite au contrat d'entretien.
O Non, je ne souhaite pas souscire au contrat d'entretien.
Date : Signature :
Que couvre le contrat d'entretien?
Un système de climatisation est un apparéil de haute qualité devant être entretenu correctement.
Cela augmentera considérablement sa durée de vie. De plus, une vie saine et un environnement opérationnel sont importants. Il est par conséquent essentiel que votre système soit contrôle et parfaitement nettoyé tous les ans pour assurer son bon fonctionnement.
L'air du système sera propre et vous serez certain que le fonctionnement du système seraperformant. Vous bénéficierez aussi de remises très avantageuses en cas de defectuosite. CHIGO Airconditioning effectuera une fois l'an, de préference le premier trimestre.
Les travaux suivants seront effectuels selon une liste d'inspection devant être remplie par le technicien d'entretien.
Nettoyage du: Condenseur
Système de filtration
Contrôle de: Huile
Fluide frigorigène (tests de fujites)
Temperatures
Pression du système de dégivrage
Fuites
Protecions
Compléter la: List d'inspection
De plus :
Les réparations mineures effectuees lors de l'entretien sont gratuites, hors les pièces, avec une main d'œuvre de 15 minutes maximum. La main d'œuvre comprend dans cette prestation concerne les réparations mineures qui sont visibles et facilement résolues. Pour des réparations plus importantes, le technicien d'entretien étabIRA d'abord un devis. Vous receivez une remise de 20% sur les pièces et la main d'œuvre pour les réparations, en étant préalablement avisé du montant qui n'est pas couvert par la garantie ou est hors de la période de garantie.
Si vous avez coché OUI sur le formulaire de garantie, vous receivez le contrat d'entretien et la facture dans quelques semaines.
