MS9S - Support audiovisuel Crimson - Notice d'utilisation et mode d'emploi gratuit

Marque	Crimson
Modèle	MS9S
Type de produit	Support étagère pour chariot audiovisuel
Capacité de charge maximale	11,3 kg (25 lb)
Hauteur maximale de l'écran depuis le sol	100 cm (39,4 pouces)
Couple de serrage recommandé	6 Nm
Matériaux	Matériaux durables (acier, alliage)
Garantie	10 ans contre les défauts de matériaux et de fabrication
Fonctions principales	Support pour écran, ajustement en hauteur, plateau supplémentaire possible
Installation	Fixation sur le panier du chariot avec vis cruciformes et boutons de réglage
Compatibilité	Convient à la plupart des chariots audiovisuels (se référer au manuel)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, éviter les produits abrasifs
Sécurité	Ne pas dépasser la charge maximale ; s'assurer que toutes les vis sont serrées au couple spécifié
Pièces détachées	Boutons de réglage, vis cruciformes, perilles (disponibles auprès du fabricant)
Réparabilité	Garantie 10 ans ; réparation par des services agréés recommandée

FOIRE AUX QUESTIONS - MS9S Crimson

Comment installer le support MS9S sur un chariot audiovisuel ?

Fixez le bras d'extension à l'aide de la vis cruciforme après avoir glissé la tablette. Ajustez la hauteur en desserrant les boutons de réglage verticaux (X), positionnez la plateforme à la hauteur désirée (max 39,4 pouces du sol), puis serrez les boutons au couple de 6 Nm. Assurez-vous que le support est bien verrouillé avant d'y placer un écran.

Quel est le poids maximal supporté par l'étagère ?

Le poids maximal de l'écran est de 11,3 kg (25 lb). Ne jamais dépasser cette limite pour éviter tout risque de basculement ou de dommage.

Peut-on ajouter un deuxième plateau au support MS9S ?

Oui, un deuxième plateau peut être ajouté verticalement sur le côté opposé du chariot (référez-vous au manuel). Répétez les étapes d'installation pour le second plateau.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis cruciforme pour les vis et éventuellement d'une clé dynamométrique pour serrer les boutons à 6 Nm (non fournie). Aucun outil spécial n'est requis.

Le support peut-il être utilisé avec un écran incurvé ou très large ?

Le support est conçu pour des écrans plats standards. Pour les écrans incurvés ou très larges, vérifiez que les dimensions et le poids ne dépassent pas les spécifications. Le fabricant recommande de ne pas utiliser le support à l'avant ou à l'arrière du panier avec un poids ajouté pour éviter le basculement.

Comment nettoyer et entretenir le support MS9S ?

Utilisez un chiffon doux et sec pour dépoussiérer. Évitez les nettoyants abrasifs ou chimiques. Vérifiez régulièrement le serrage des vis et boutons pour garantir la sécurité.

Quelle est la durée de garantie du produit ?

Crimson AV LLC garantit ce produit 10 ans contre les défauts de matériaux et de fabrication. La garantie ne couvre pas les dommages dus à une mauvaise installation ou à une surcharge.

Puis-je assembler le support seul ou faut-il être deux ?

Il est recommandé d'être deux personnes pour manipuler et installer le support, surtout lors de la fixation sur le chariot et du positionnement de l'écran, afin d'éviter les accidents.

Le support est-il compatible avec tous les chariots audiovisuels ?

Le MS9S est conçu pour les chariots audiovisuels standards, notamment ceux de la marque Crimson ou compatibles. Vérifiez que votre chariot dispose des points de fixation appropriés (trous, barres) et respecte les dimensions indiquées dans le manuel.

Que faire si une pièce est manquante ou endommagée ?

Contactez le service client Crimson AV LLC pour obtenir des pièces de rechange. Conservez la preuve d'achat pour faire jouer la garantie le cas échéant.

MODE D'EMPLOI MS9S Crimson

Poids maximal de l'écran

25lb/11.3kg

Retirer le vis cruciforme sur le bras d'extension MS9S

Gisser la tablette pleinement sur le bras d'extension. Une fois élagueur est complètement allumé, replacquer Phillips vis vitrée à l'étape.

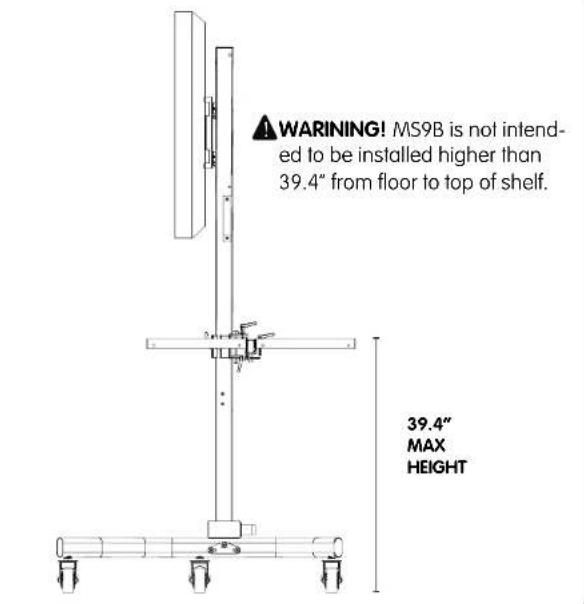

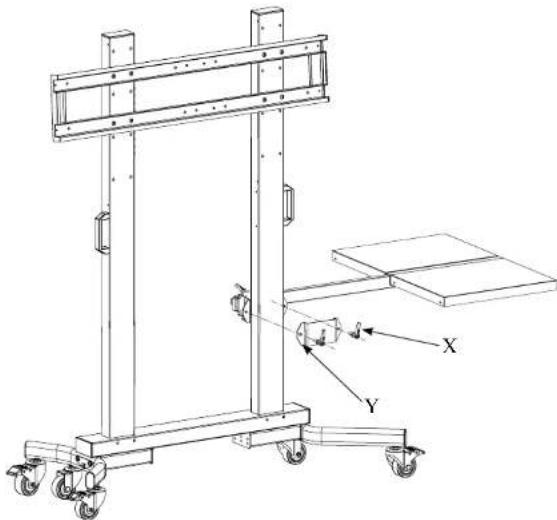

Retire MS9S perilles de ajuste vertical (X) et le support (Y). Ajuste la plateforme à la position désirée en position verticale non supérieure à une hauteur de 39.4" du sol et remonte le support (Y) et les perilles (X). Serre les perilles (X) à un couple minimum de 6 Nm pour sécuriser l'étagère en place.

Enlever MS9S boutons de réglage vertical (X) et le support (Y). Ajuster plateau à la position désirée sur le dépassement verticale pas une hauteur de 39,4 "à partir du sol et remontez le support (Y) et les boutons (X). Serrer les boutons (X) à un couple minimum de 6 Nm pour fixer élagère à placer.

Position étagère à côté du panier, comme indiqué dans le diagramme ci-dessous et serrez le bouton dans la figure A à un couple minimum de 6 Nm pour fixer en place. Shell est pas destiné à être utilisé à l'avant ou arrêt du panier avec un poids ajouté, comme this Peut provoquer le bascusement.

Top View Back Front

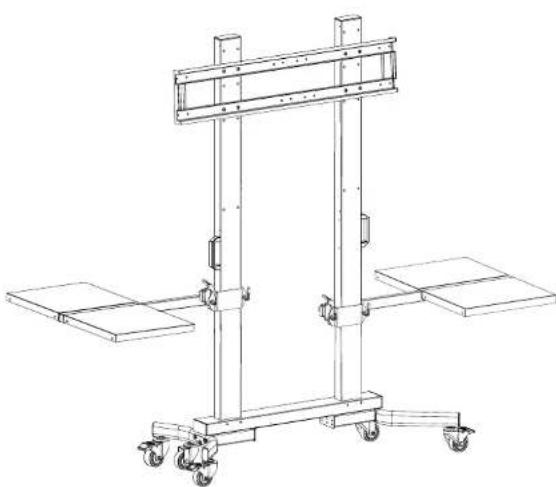

Un deuxième plateau peut être ajouté à la verticale sur opposé M90. Répétez les étapes 1-4.

Nos félicitations pour l'achat de ce produit ! Vous venez d'acquérir un produit réalisé à partir de matériaux durables et d'une conception ingénieuse jusqu'aux moindres détails. Crimson AV LLC est ainsi en mesure de garantir ses produits pendant 10 ans contre les défauts de matériaux et de fabrication.

Crimson AV LLC rejette toute responsabilité relativement à chaque problème pouvant être associé à une modification d'un produit, à une mauvaise installation ou à une installation ne respectant pas les limites de charge. Sous réserve des lois en vigueur, Crimson AV LLC refuse toute autre garantie expresse ou implicite, notamment toute garantie de commercialisation ou de convenance à un usage quelconque. Crimson AV LLC refuse toute responsabilité pour des dommages résultant de l'utilisation ou de l'impossibilité d'utiliser des produits Crimson AV LLC. Crimson AV LLC refuse également toute responsabilité pour chaque dommage accessoire ou indirect. Ceci s'applique notamment aux frais de main d'œuvre pour la réparation de produits Crimson AV LLC par une personne ne travaillant pas pour Crimson AV LLC.

Les spécifications sont sujettes à changement sans préavis.
