GW45452 - Accessoire électrique Gewiss - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Séparateur horizontal pour armoire électrique
Marque	Gewiss
Modèle	GW45452
Dimensions (L x H)	650 x 1000 mm
Matériau	Acier
Poids	Environ 3 kg
Alimentation	Aucune (passif)
Fonctions principales	Séparation horizontale des compartiments dans l'armoire électrique
Installation	Fixation par vis M6 sur les montants de l'armoire
Compatibilité	Armoires électriques Gewiss et autres marques avec entre-axe standard
Contenu de l'emballage	1 séparateur, vis de montage
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec; ne pas utiliser de produits abrasifs
Sécurité	Ne pas modifier la structure; suivre les instructions de montage
Pièces détachées et réparabilité	Non réparable; en cas de dommage, remplacer l'ensemble
Informations générales	Accessoire de séparation pour armoires électriques, conforme aux normes en vigueur

FOIRE AUX QUESTIONS - GW45452 Gewiss

Quelles sont les dimensions exactes du séparateur GW45452 ?

Le séparateur horizontal GW45452 mesure 650 mm de largeur et 1000 mm de hauteur. Vérifiez l'espace disponible dans votre armoire avant achat.

Comment installer le séparateur GW45452 ?

Fixez le séparateur sur les montants de l'armoire à l'aide des vis M6 fournies. Utilisez les trous prévus et serrez au couple recommandé. Reportez-vous au schéma de montage dans la notice.

Ce séparateur est-il compatible avec toutes les armoires Gewiss ?

Il est conçu pour les armoires Gewiss avec entre-axe standard. Cependant, vérifiez les dimensions et l'espacement des montants pour garantir la compatibilité.

Puis-je utiliser ce séparateur avec d'autres marques d'armoires ?

Oui, il peut être compatible si l'armoire dispose de montants avec un entraxe de 650 mm et des trous de fixation M6. Mesurez avant installation.

Quel est le poids du séparateur GW45452 ?

Le poids est d'environ 3 kg, ce qui le rend facile à manipuler lors de l'installation.

Comment entretenir ce séparateur ?

Nettoyez-le régulièrement avec un chiffon doux et sec pour enlever la poussière. Évitez les produits chimiques qui pourraient endommager le revêtement.

Que faire si une vis de montage est perdue ?

Utilisez des vis M6 standard de longueur adaptée. Le pas de vis est standard. Vous pouvez vous procurer des vis de rechange dans le commerce.

Le séparateur est-il fourni avec des instructions de montage ?

Oui, le produit est livré avec une notice d'utilisation détaillant les étapes d'installation en plusieurs langues, dont le français.

Puis-je utiliser ce séparateur dans une armoire IP30 sans porte ?

Oui, il est compatible. Dans la version IP30 sans porte, utilisez le clip à pression fourni pour maintenir le câblage.

Quelle est la garantie de ce produit ?

La garantie standard Gewiss est de 2 ans. Conservez la facture d'achat pour faire valoir vos droits.

MODE D'EMPLOI GW45452 Gewiss

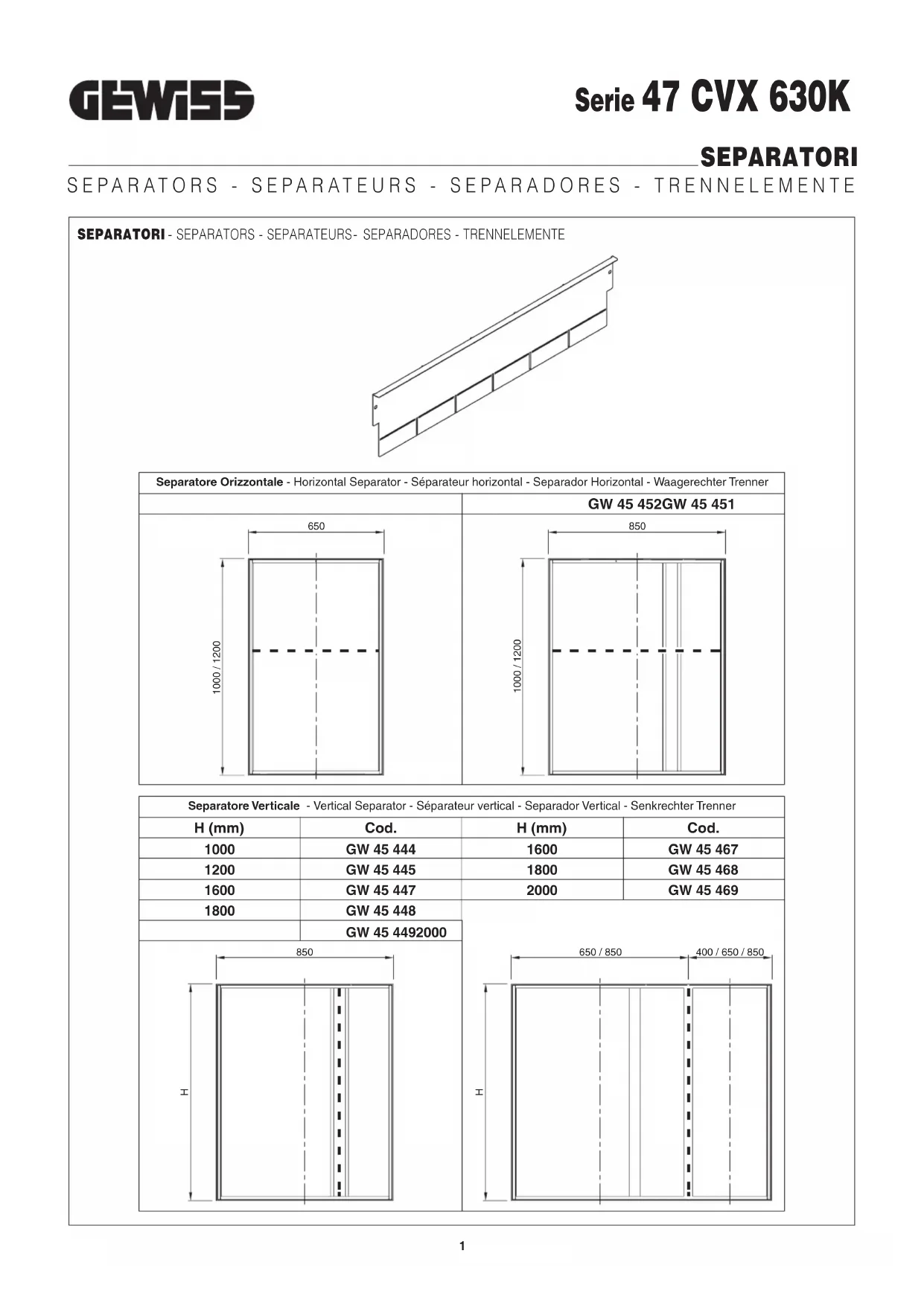

SEPARATORS - SEPARATEURS - SEPARADORES - TRENNELEMENTE

SEPARATORI - SEPARATORS - SEPARATEURS- SEPARADORES - TRENNELEMENTE

Isometric line drawing of a rectangular metal bracket with internal slots (no text or symbols)

Separatore Orizzontale - Horizontal Separator - Séparateur horizontal - Separador Horizontal - Waagerechter Trenner

GW 45 452GW 45 451

650 1000 / 1200

850 1000 / 1200

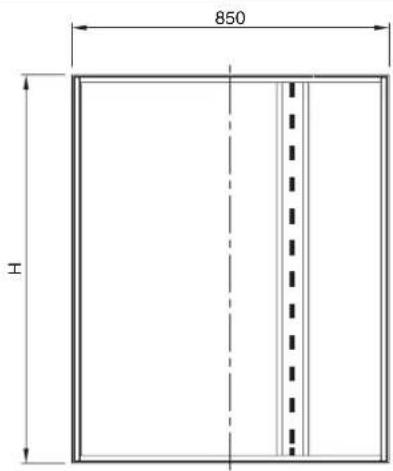

Separatore Verticale - Vertical Separator - Séparateur vertical - Separador Vertical - Senkrechter Trenner

H (mm)	Cod.	H (mm)	Cod.
1000	GW 45 444	1600	GW 45 467
1200	GW 45 445	1800	GW 45 468
1600	GW 45 447	2000	GW 45 469
1800	GW 45 448
	GW 45 4492000

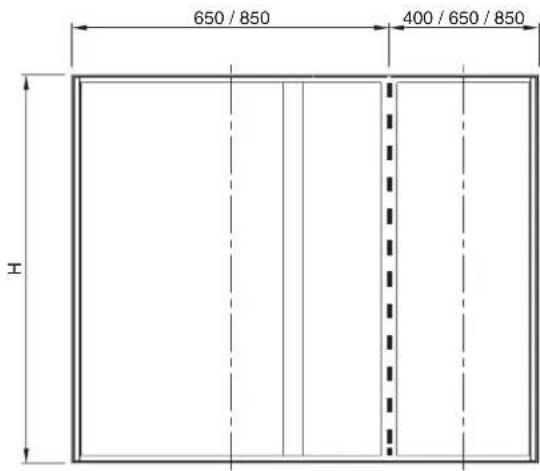

850 工

650 / 850 400 / 650 / 850 工

GW 45 451GW 45 452
GW 45 444H=1040	Nr. 1	Nr. 2
GW 45 445H=1240
GW 45 447H=1640	Nr. 2
GW 45 448H=1840
GW 45 449H=2040
GW 45 467H=1640	Nr. 6
GW 45 468H=1840
GW 45 469H=2040

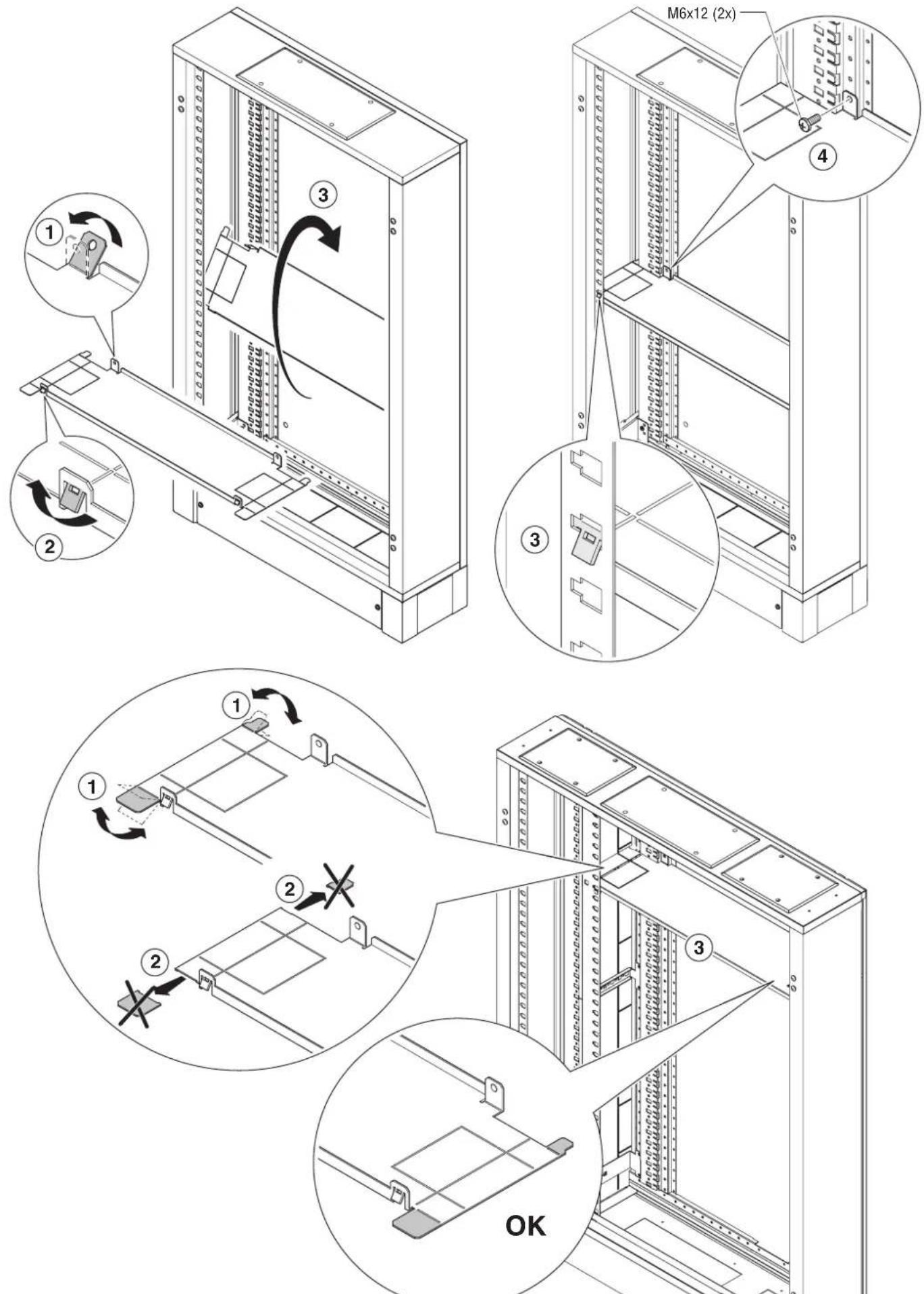

MONTAGGIO SEPARATORE ORIZZONTALE: GW 45 451 - GW 45 452

HORIZONTAL SEPARATOR ASSEMBLY: GW 45 451 - GW 45 452 - MONTAGE DU SEPARATEUR HORIZONTAL : GW 45 451 - GW 45 452 MONTAJE SEPARADOR HORIZONTAL: GW 45 451 - GW 45 452 - MONTAGE WAAGERECHTES TRENNELEMENT: GW 45 451 - GW 45 452

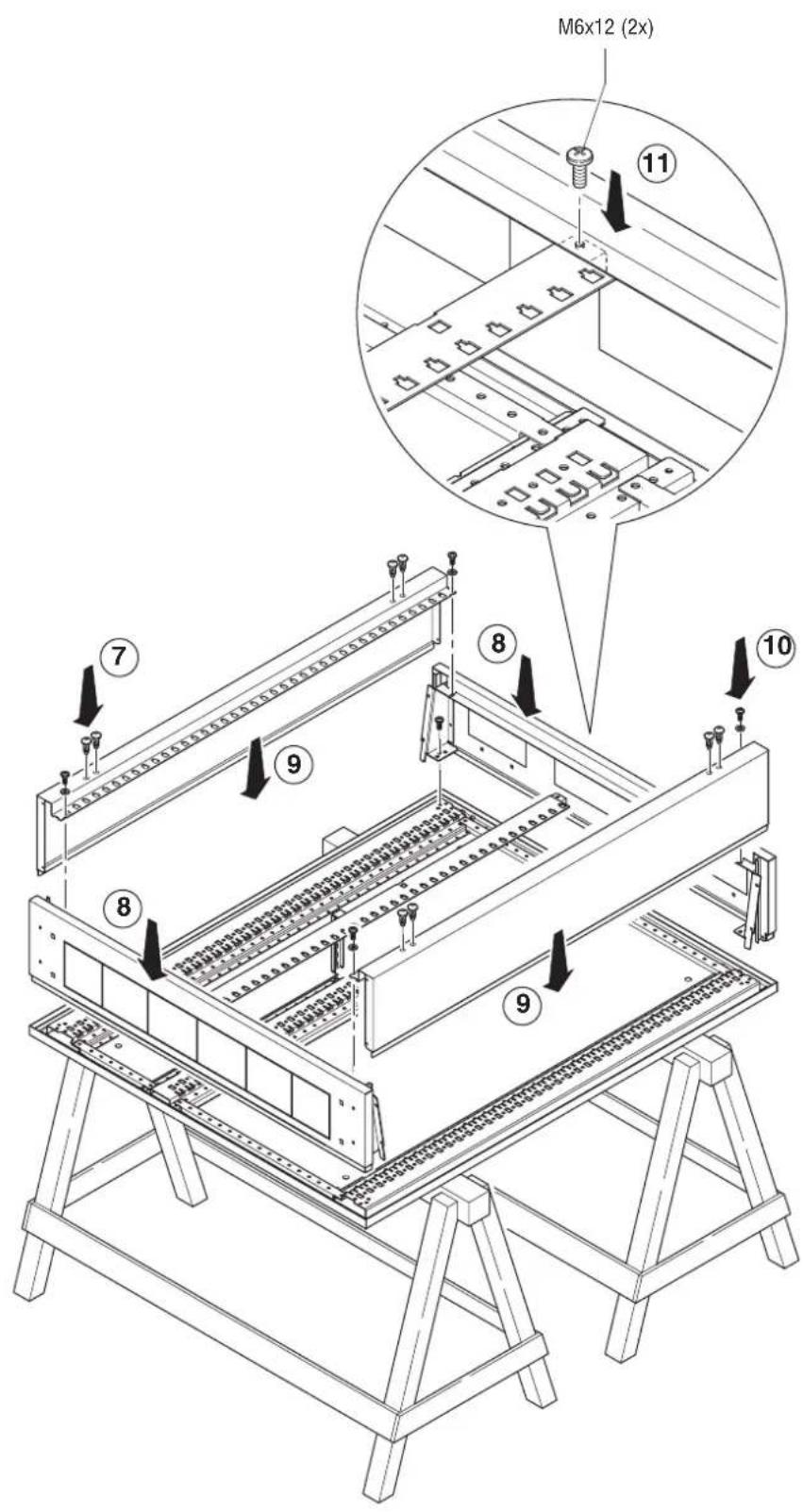

MONTAGGIO SEPARATORE VERTICALE VANO CAVI INTERNO: GW 45 444 - GW 45 445

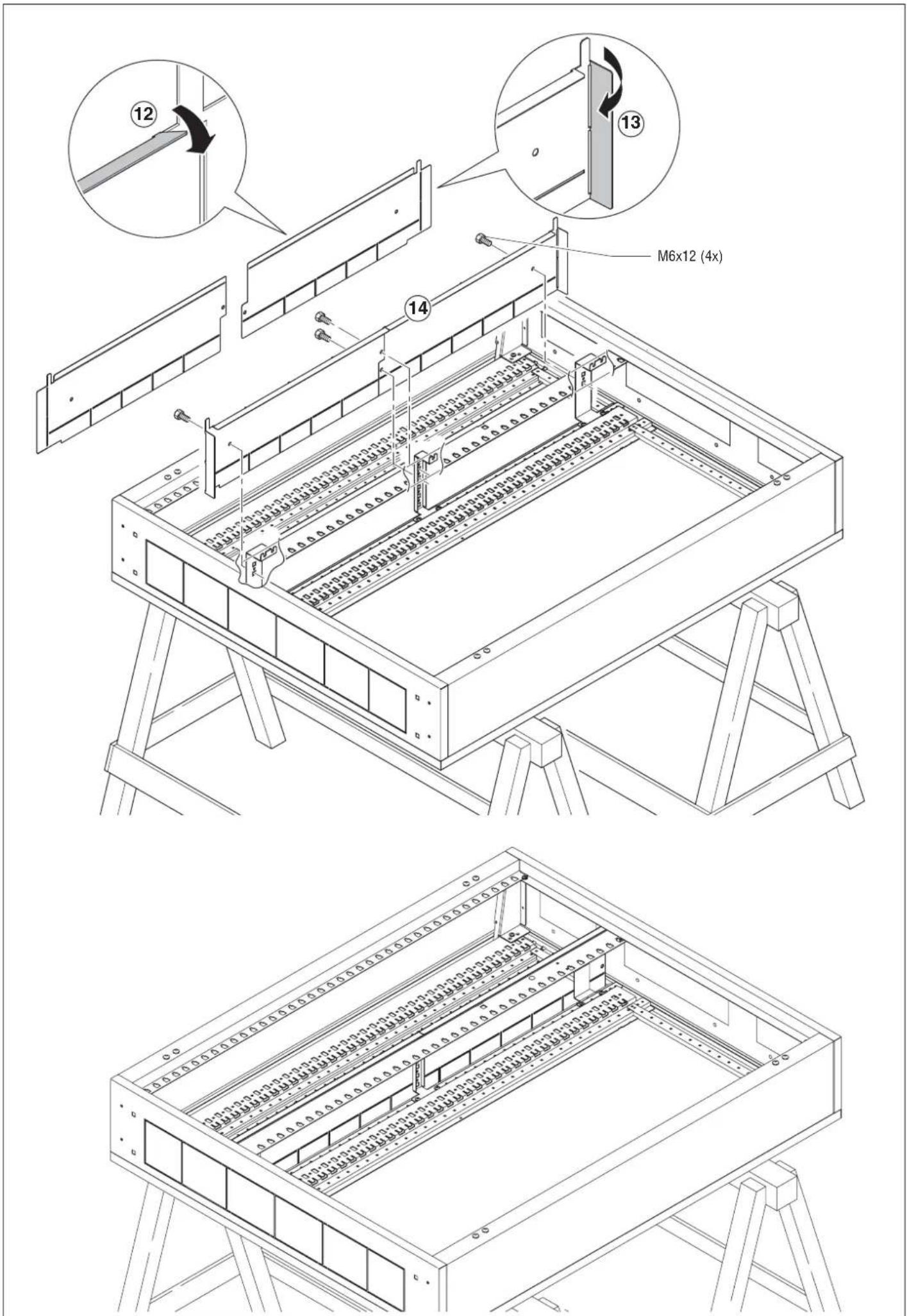

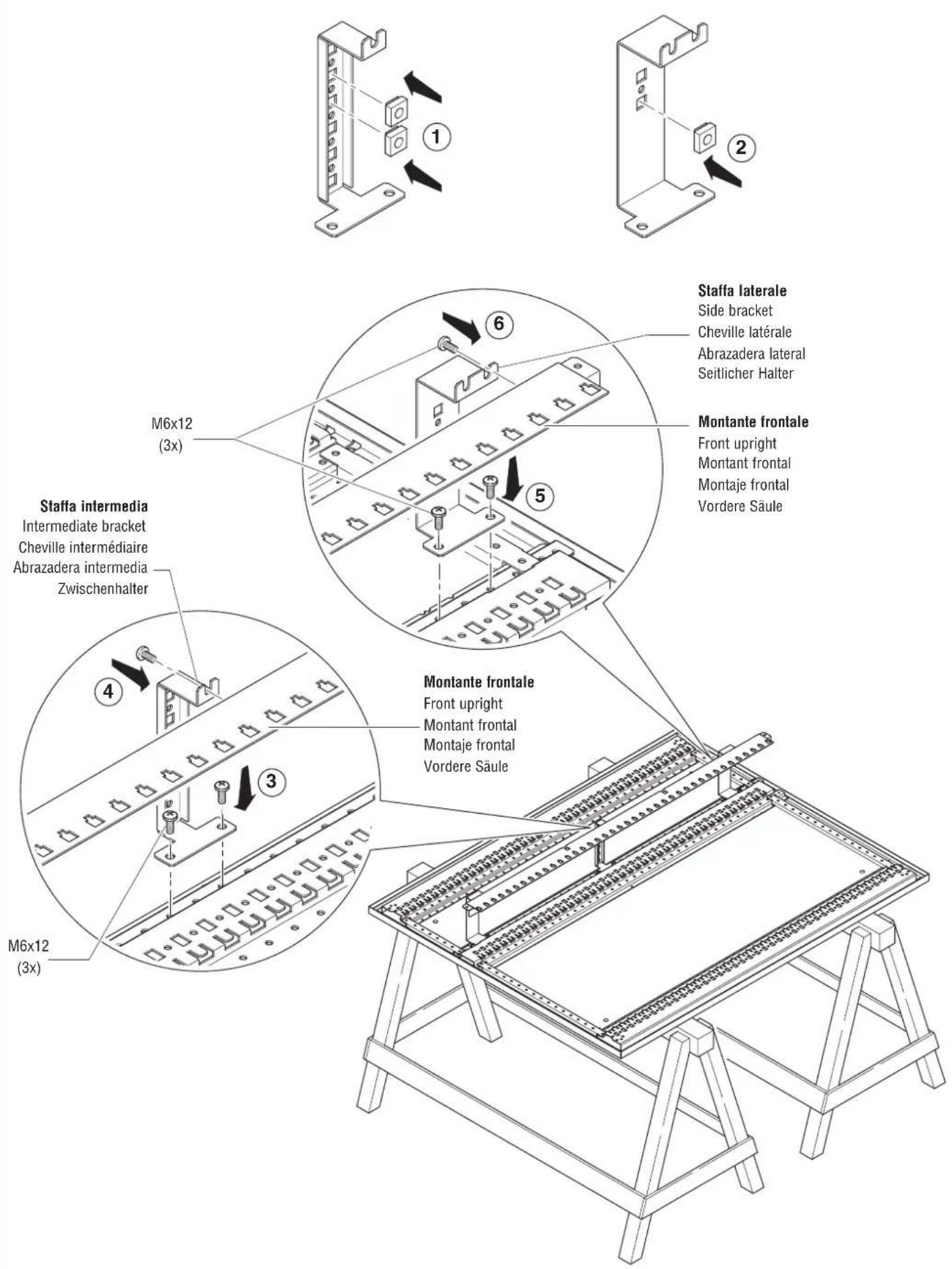

INTERNAL CABLE BAY VERTICAL SEPARATOR ASSEMBLY: GW 45 444 - GW 45 445 - MONTAGE DU SEPARATEUR VERTICAL DU COMPARTIMENT DES CÂBLES INTERNE : GW 45 444 - GW 45 445 - MONTAJE SEPARADOR VERTICAL CAVIDAD INTERNA CABLES: GW 45 444 - GW 45 445 MONTAGE SENKRECHTES TRENNELEMENT KABELGEHÄUSE INNEN: GW 45 444 - GW 45 445

Staffa intermedia Intermediate bracket Cheville intermédiaire Abrazadera intermedia Zwischenhalter M6x12 (3x) M6x12 (3x) Staffa laterale Side bracket Cheville latérale Abrazadera lateral Seitlicher Halter Montante frontale Front upright Montant frontal Montaje frontal Vordere Säule Montante frontale Front upright Montant frontal Montaje frontal Vordere Säule

M6x12 (2x) ⑪ ⑦ ⑧ ⑩ ⑨ ⑨

M6x12 (4x)

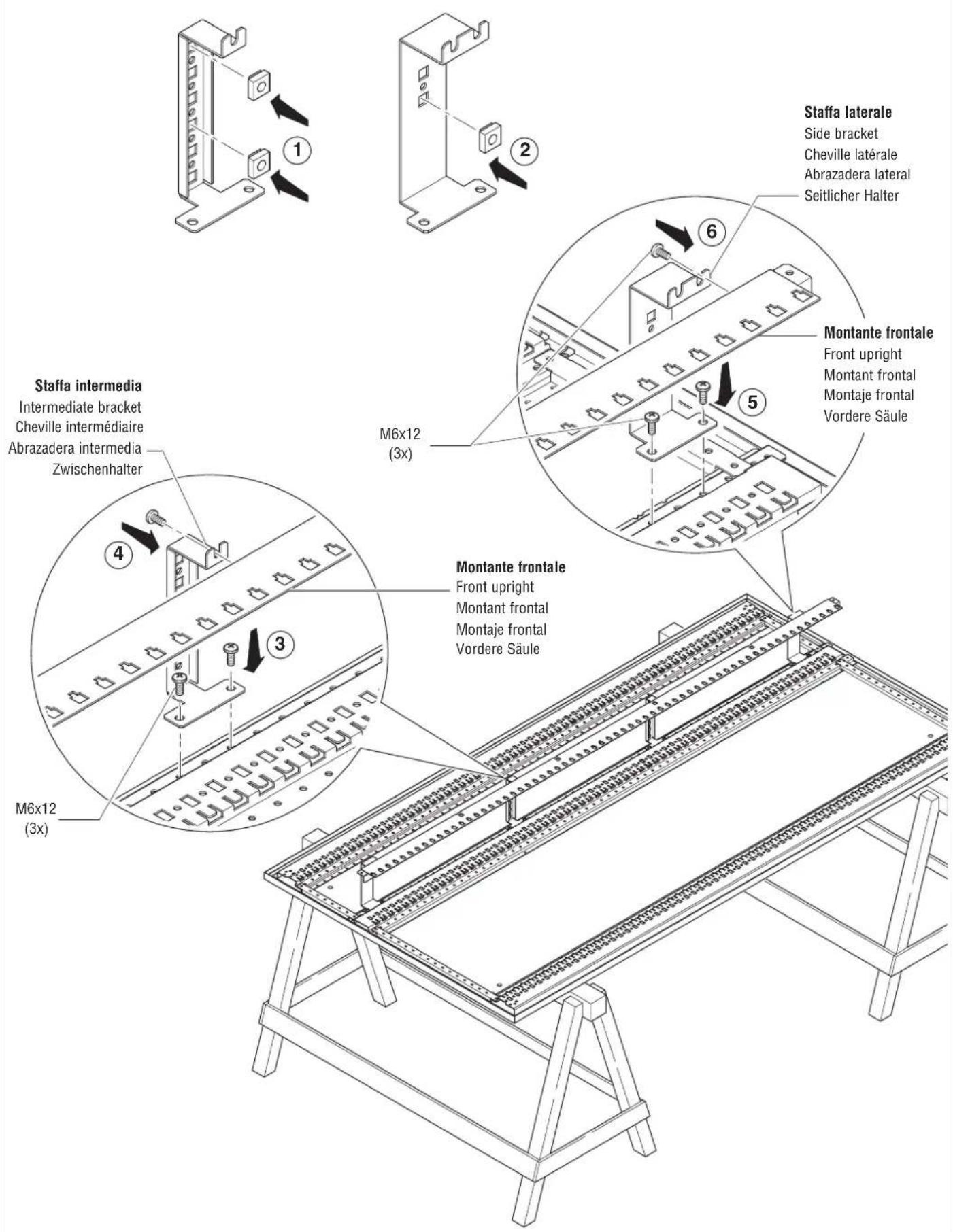

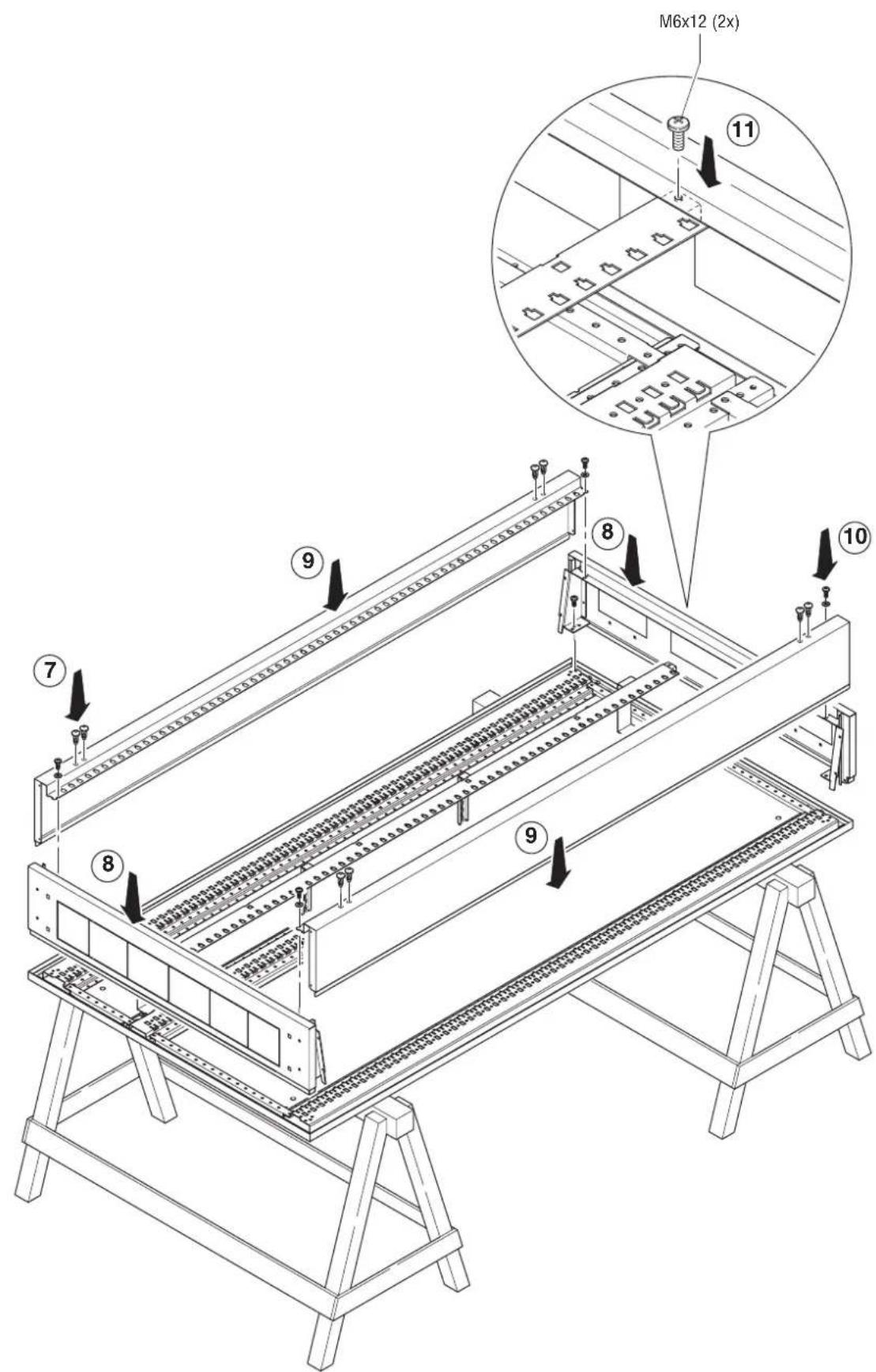

MONTAGGIO SEPARATORE VERTICALE VANO CAVI INTERNO: GW 45 447 - GW 45 448 - GW 45 449

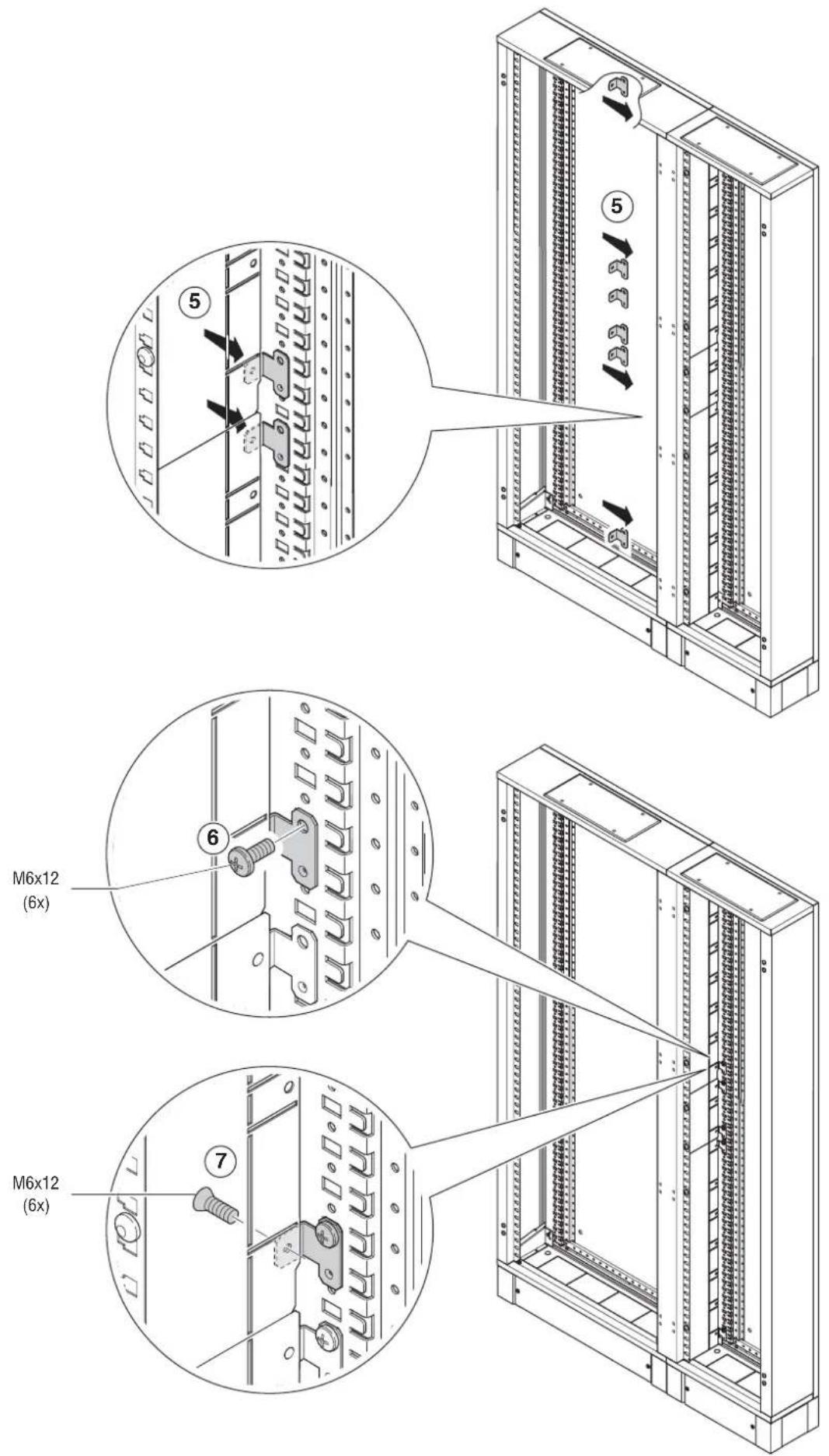

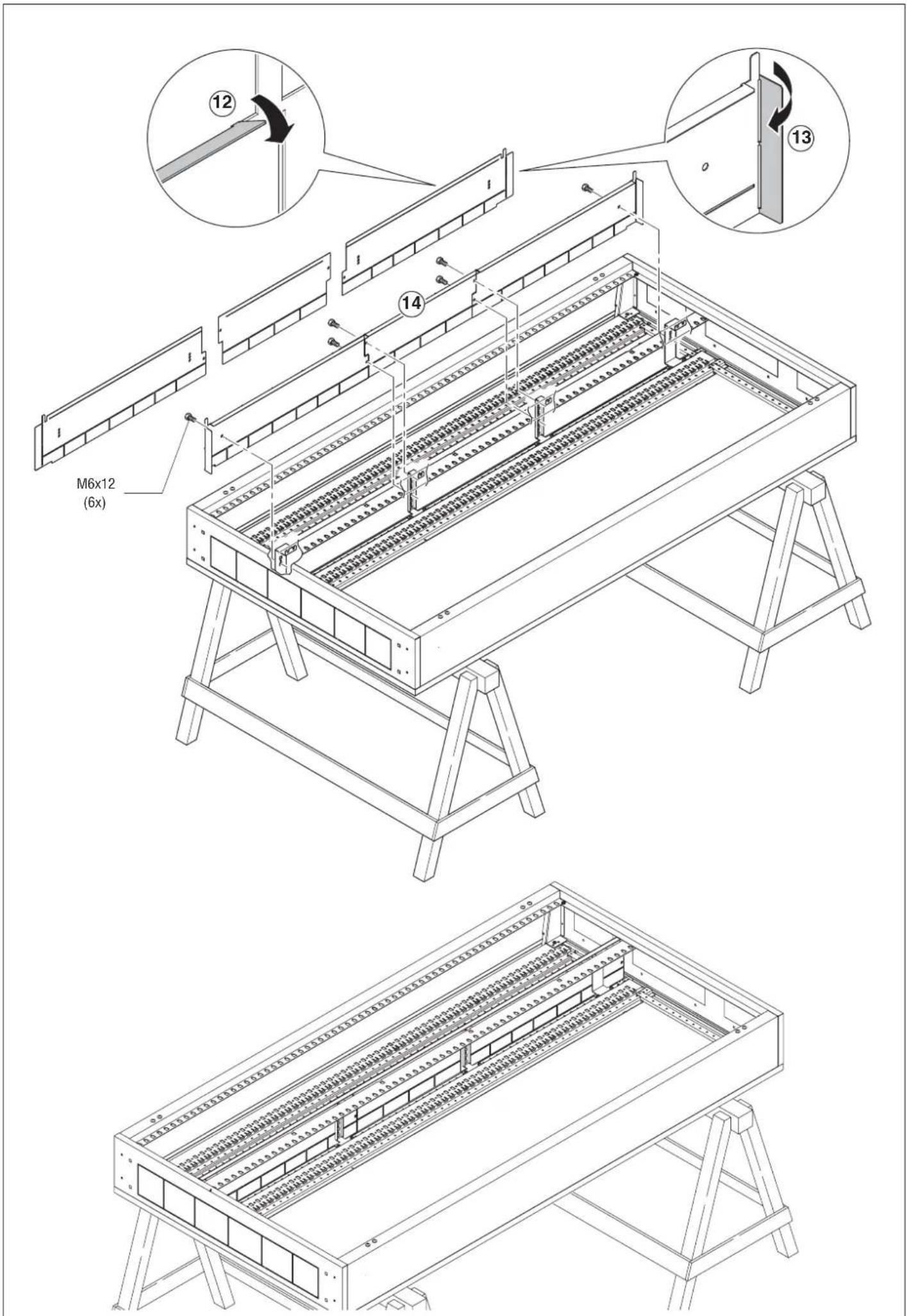

INTERNAL CABLE BAY VERTICAL SEPARATOR ASSEMBLY: GW 45 447 - GW 45 448 - GW 45 449 - MONTAGE DU SEPARATEUR VERTICAL DU COMPARTIMENT DES CÂBLES INTERNE : GW 45 447 - GW 45 448 - GW 45 449 - MONTAJE SEPARADOR VERTICAL CAVIDAD INTERNA CABLES: GW 45 447 - GW 45 448 - GW 45 449 - MONTAGE SENKRECHTES TRENNELEMENT KABELGEHÄUSE INNEN: GW 45 447 - GW 45 448 - GW 45 449

Staffa intermedia Intermediate bracket Cheville intermédiaire Abrazadera intermedia Zwischenhalter M6x12 (3x) M6x12 (3x) Staffa laterale Side bracket Cheville latérale Abrazadera lateral Seitlicher Halter Montante frontale Front upright Montant frontal Montaje frontal Vordere Säule Montante frontale Front upright Montant frontal Montaje frontal Vordere Säule

M6x12 (2x) ⑪ ⑨ ⑧ ⑦ ⑩ ⑧ ⑨

M6x12 (6x) ⑫ ⑭ ⑬ ⑭

MONTAGGIO SEPARATORE VERTICALE: GW 45 467 - GW 45 468 - GW 45 469 - VERTICAL SEPARATOR ASSEMBLY: GW 45 467 - GW 45 468 - GW 45 469 - MONTAGE DU SEPARATEUR VERTICAL : GW 45 467 - GW 45 468 - GW 45 469 - MONTAJE SEPARADOR VERTICAL: GW 45 467 - GW 45 468 - GW 45 469 - MONTAGE SENKRECHTES TRENNELEMENT: GW 45 467 - GW 45 468 - GW 45 469

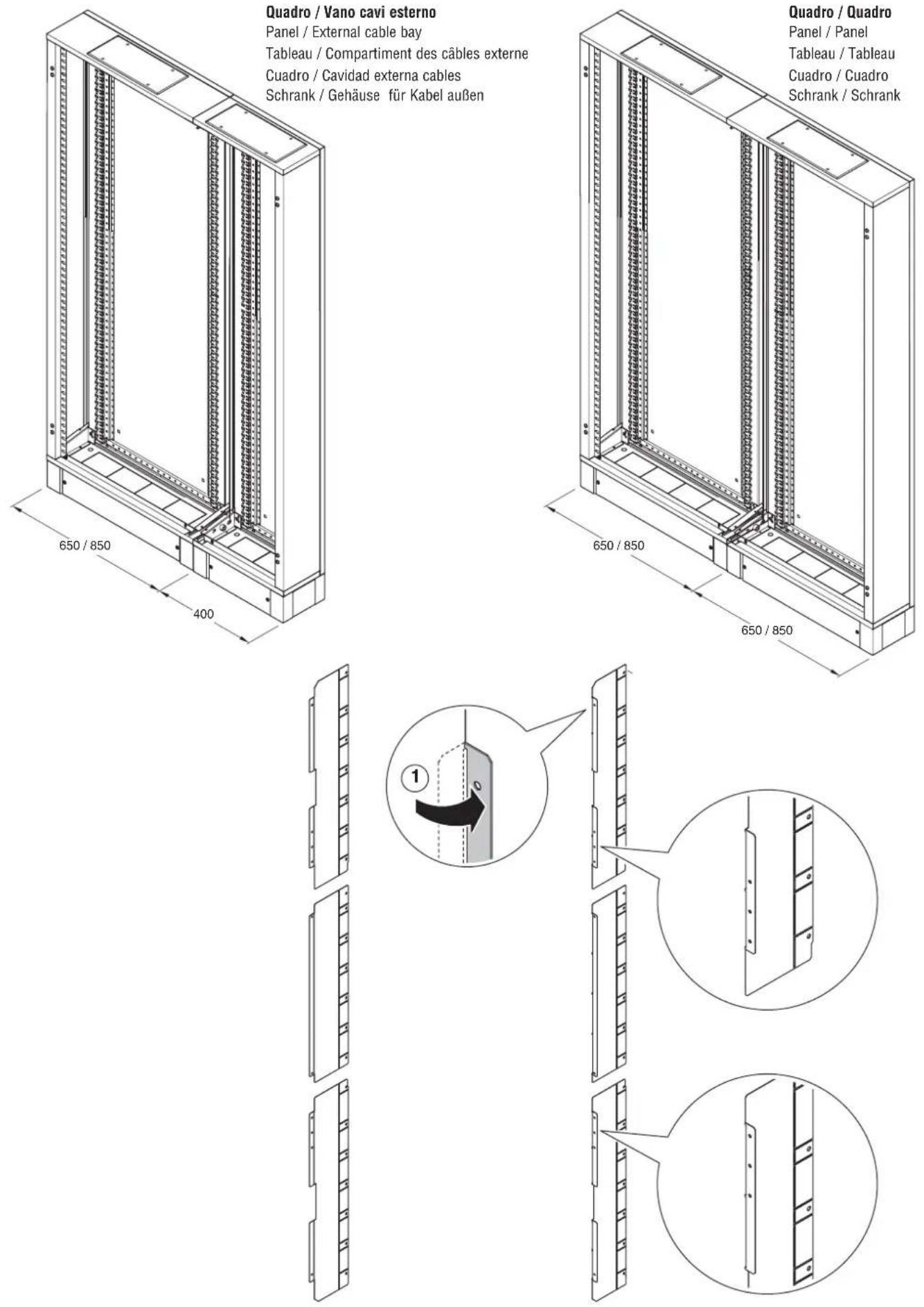

Panel / External cable bay
Tableau / Compartiment des câbles externe
Cuadro / Cavidad externa cables
Schrank / Gehäuse für Kabel außen

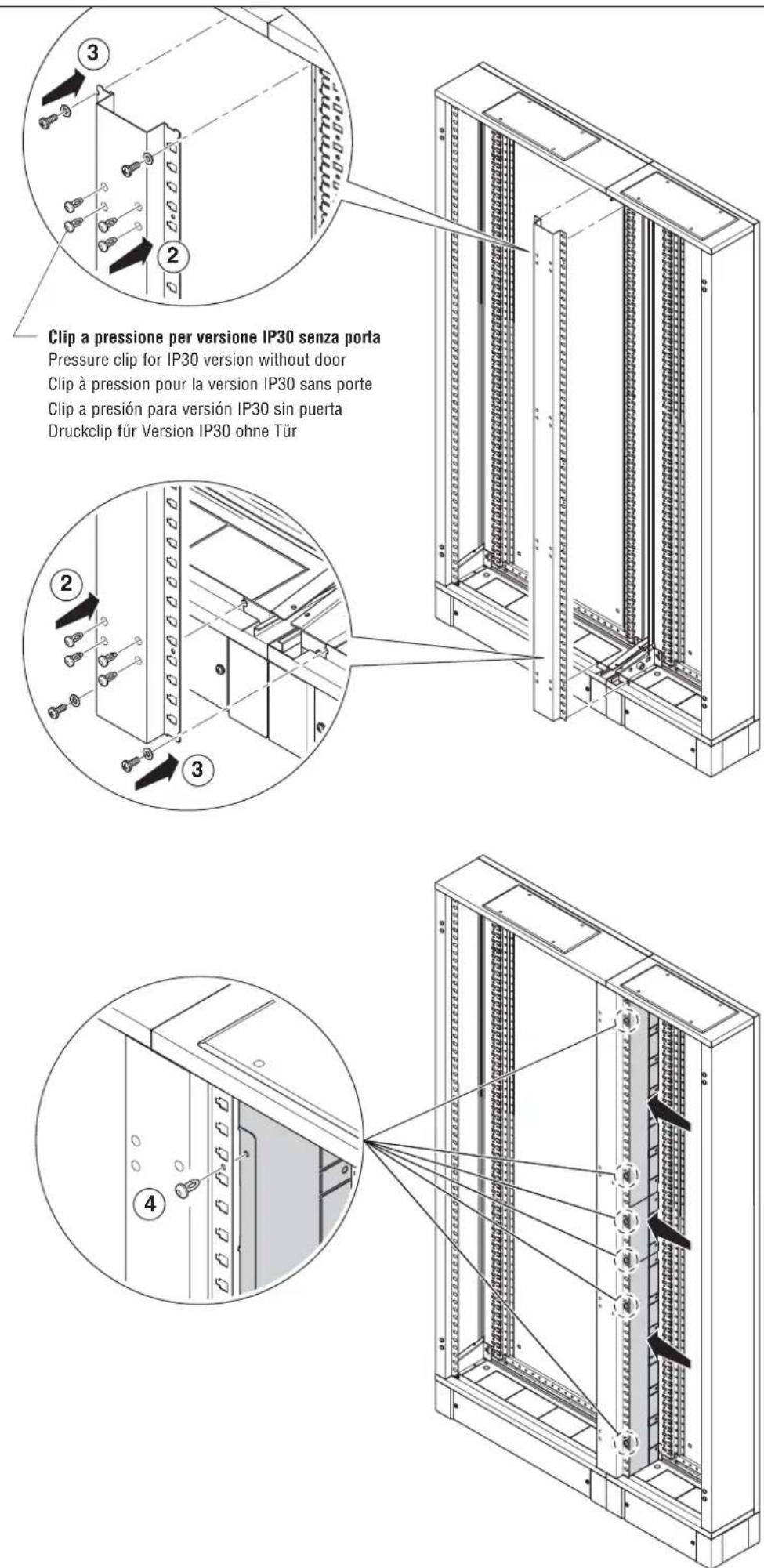

Pressure clip for IP30 version without door Clip à pression pour la version IP30 sans porte Clip a presión para versión IP30 sin puerta Druckclip für Version IP30 ohne Tür

Technical diagram showing exploded view of server rack-mounted panels with labeled components and assembly steps
