MODE D'EMPLOI InventiBox DCR INVENTUM
Gebruikers- en installmenthandleiding
Manuel d'utilisation et d'installation

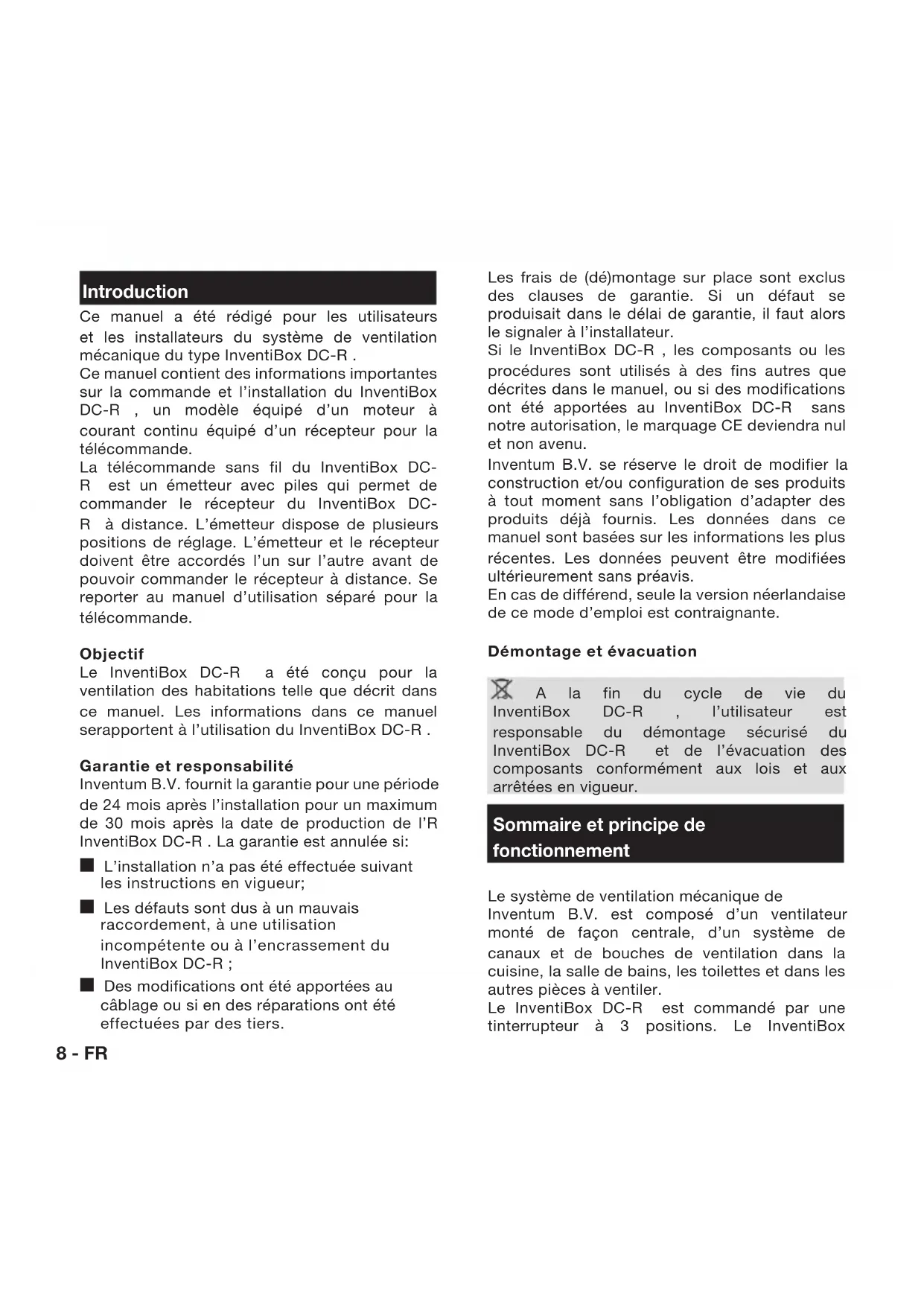

Introductie
Ce manuel a ete redigepour les utilisateurs et les installateurs du systeme de ventilation mecanique du type InventiBox DC-R.
Ce manuel contient des informations importantes sur la commande et l'installation du InventiBox DC-R, un modele equipe d'un moteur a courant continu equipe d'un recepteur pour la télécommande.
La télécommande sans fil du InventiBox DC-R est un émetteur avec piles qui permet de commander le récepteur du InventiBox DC-R à distance. L'émetteur dispose de plusieurs positions de réglage. L'émetteur et le récepteur doivent être accordés l'un sur l'autre avant de pouvoir commander le récepteur à distance. Se reporter au manuel d'utilisation sépare pour la télécommande.
Objectif
Le InventiBox DC-R a été concu pour la ventilation des habitations telle que décrit dans ce manuel. Les informations dans ce manuel serapportent à l'utilisation du InventiBox DC-R.
Garantie et responsabilité
Inventum B.V. fournit la garantie pour une période de 24 mois après l'installation pour un maximum de 30 mois après la date de production de l'R InventiBox DC-R. La garantie est annulée si:
L'installation n'a pas ete effectue suivant les instructions en vigueur;
- Les défauts sont dus à un mauvais raccordement, à une utilisation incompétente ou à l'encrassement du InventiBox DC-R;
Des modifications ont ete aportees au cablage ou si en des reparations ont ete effectuees par des tiers.
Les frais de (dé)montage sur place sont exclus des clauses de garantie. Si un defaulted se produit dans le délal de garantie, il faut alors le signaler à l'installateur.
Si le InventiBox DC-R, les composants ou les procédures sont utilisés à des fins autres que décrites dans le manuel, ou si des modifications ont été apportées au InventiBox DC-R sans notre autorisation, le marquage CE deviendra nul et non avenu.
Inventum B.V. se reserve le droit de modifier la construction et/ou configuration de ses produits à tout moment sans l'obligation d'adapter des produits déjà fournis. Les données dans ce manuel sont basées sur les informations les plus récentes. Les données peuvent être modifiées ultérieurement sans préavis.
En cas de différend, seule la version néerlandaise de ce mode d'emploi est contraignante.
Démontage et évacuation
A la fin du cycle de vie du InventiBox DC-R, l'utilisateur est responsable du démontage sécurisé du InventiBox DC-R et de l'évacuation des composants conformément aux lois et aux arrêtées en vigueur.
Sommaire et principe de fonctionnement
Le système de ventilation mécanique de Inventum B.V. est composé d'un ventilateur monté de façon centrale, d'un système de canaux et de bouches de ventilation dans la cuisine, la salle de bains, les toilettes et dans les autres pieces àventiler.
Le InventiBox DC-R est commande par une tinterupteur à 3 positions. Le InventiBox
DC-R peut également être doté d'une hotter d'aspiration non motorisée, placée au-dessus de la cusinière. Grâce à ces possibilités de réglage, les odeurs de cuisine et l'humidité sont evacuées de façon optimale par le système central.
Lors de la conception du système de ventilation, on s'est basé sur un fonctionnement de l'installation de 24 heures sur 24. Afin de pouvoir économiqueir L'énergie, le ventilateur est équipé d'un électromoteur avec une consommation d'électricitéasse.
Dangers électriques
Pendant l'installation ou les travaux
d'entretien il existe des risques de chocs électriques. Prenez les dispositions de sécurité suivantes avant de commencer l'installation ou l'entretien:
- Arrêtez ou débranchez toujours le système avant d'effectuer des travaux d'entretien au InventiBox DC-R;
- Remettez le système en marche ou branchez le système après l'installation du InventiBox DC-R et la fermeture du couvercle.
Déchargeélectrostatique
Si des cartes de circuit imprimé avec des impôsants doivent être remplacées, il existe risque de décharge electrostatique qui peut dommager les cartes de circuit imprimé. Des suures contre les décharges electrostatiques comme un bracelet mis à la terre s'imposent lors de la manipulation des cartes de circuit imprimé.
Dangers mécaniques
Pendant l'installation ou les travaux stretien il existe des risques de blessures, qués par les pieces tournantes. C'est quoi il ne faut jamais ouvrir le InventBox R ou débrancher les tuyaux lorsque le InventBox DC-R est en service.
Utilisation
Afin de garantir le bon fonctionnement du InventiBox DC-R il faut replir certaines conditions importantes:
S'assurer d'une arrivée d'air suffisante. Ouvrez une fenetre basculante ou les grilles d'aération au-dessus des fenêtres;
Si la maison est equipée d'orifices d'arrivée d'air non verrouillables commes des grilles d'aération au-dessus des fenêtres, il faut les laisser ouvertes. Ils ne doivent pas etrecouverts ni obstrués.
Le InventiBox DC-R est reglé à l'aide d'une télécommandelectronique qui est installée dans plusieurs endroits dans la maison. Nous vous reférons aux instructions d'utilisation résumées ci-joint quant à l'utilisation et les différentes fonctions de la télécommande.
Informations pour l'installateur
Le InventiBox DC-R est composé d'un caisson de ventilateur contenant une volute. La partie ventilateur est montée dans le caisson du ventilateur et comprend l'ensemble moteur/ailette, la commande électrique et la plaque signalétique.
Raccords mécaniques
Le InventiBox DC-R est équipé de cinq raccords d'aspiration et un raccord de refoulement. Trois raccords d'aspiration sont bouchés en standard. Quatre raccords sont situés aux cotsés du InventiBox DC-R et un raccord est situé sur la face arrière du système.
Le raccord de base et le raccord de l'amplement doivent toujours être connectés à conduit avec une longueur d'au moins 90 cm.
L'installation doit être montée avec le moins de résistance possible à l'air et l'absence de fuites. L'utilisation de conduits flexibles doit être réduite au minimum. Les ouvertures non utilisées du coté d'aspiration doivent être bouchées. La bouche de refoulement doit toujours être raccordée. Installez le InventiBox DC-R au mur ou au plafond avec une masse suffisante.
Raccordements electriques
Le InventiBox DC-R doit être raccordé conformément aux prescriptions locales.
Le InventiBox DC-R est équipé d'un fil avec une fiche avec terre pour le raccordement électrique (voir l'illustration D). Ne branche la fiche avec terre dans la prise murale qu'une fois que l'installation est complète. L'appareil ne convient pas à un raccordement au réseau triphasé. Installez la télécommande dans un ou plusieurs endroits dans la maison où le InventiBox DC-R doit être commandé.
Commande par un autre système
Le InventiBox DC-R ne peut etre commande par un autre systeme externe que la telecommande radio.
Le raccordement d'un système de nande externe ne peut jamais etre utilisé la telecommande radio. Ceci peut mmager la commande electrique.
Réglage des bouches
Mettez le InventiBox DC-R dans la position la plus haute. Fermez les fenêtres et les portes. Mettez le système dans la position la plus haute et ouvre les bouches entièrement. Mesurez la quantité d'air des bouches. Reglez le système à l'aide des interrupteurs DIP à la capacité totale requise. Reglez les bouches en fonction du début requis par piece. Marquez les positions des interrupteurs DIP dans le tableau.
Réglages des interrupteurs DIP
Des interrupteurs DIP sont embarqués sur la carte de commande et peuvent être utilisés pour des réglages supplémentaires.
Les interrupteurs 1 à 4 (voir tableau 1) permettent une adaptation supplémentaire de la vitesse du ventilateur à toutes les positions.
Ceci peut être nécessaire dans le cas d'une utilisation de conduits d'insufflation ou d'extraction longs. Les interrupteurs 5 et 6 (voir tableau 2) sont utilisés pour les réglages quand le système de ventilation est équipé d'un système de commande externe.
Attention: Enlever la tension faite pour les paramètres prrient effect.
Entretien par l'utilisateur
L'utilisateur doit veiller à ce que le InventiBox DC-R soit inspecté chaque année par l'installateur et nettoyé si besoin.
Nettoyage des bouches de ventilation
Nettoyez les bouches de ventilation avec de l'eau savonneuse. Retirez les bouches du système de canaux.
Attention: Faites attention à ce que les bouches ne soient pas interventries et que les réglages ne soient pas changés.
Entretien par l'installateur
La maintenance doit être effectuee avec I'electromoteur coupé et la fiche debranchee.
Nettoyage du ventilateur
Demontez le capot et la partie ventilateur selon les procédures suivantes. Nettoyez le ventilateur avec de l'eau savonneuse.
Attention: Faites attention à ce que de l'eau savonneuse ne s'infiltrre pas dans le moteur. Empêchez le déséquilibre et assurez-vous que toutes les impuretés ont été enlevées.
Couvercle
La plaque signalétique, la partie ventilateur et la commande du moteur se trouvent sous le capot.

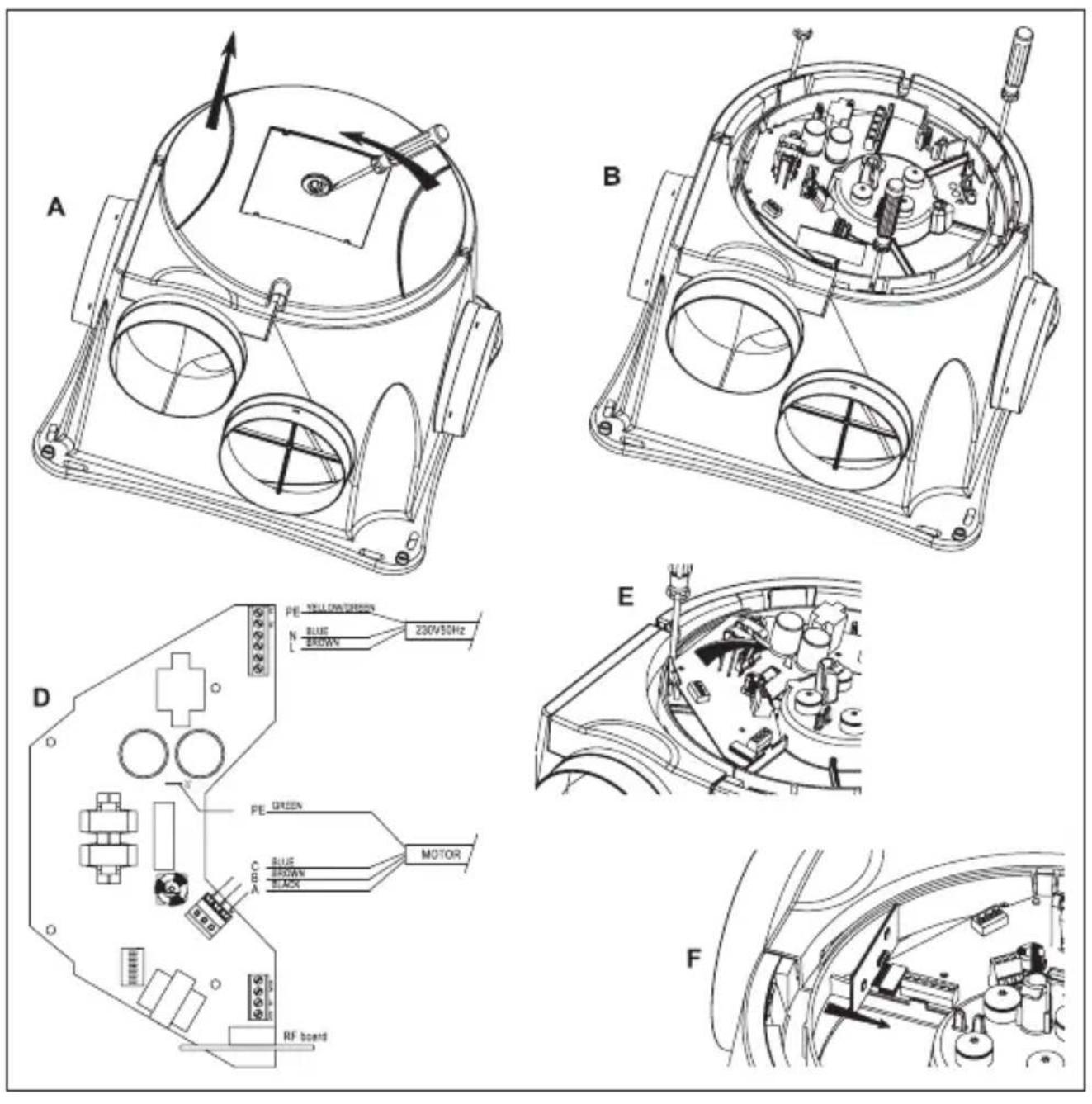

Démontage: Tournez le capot du ventilateur d'une telle façon que l'échécrure dans le couvercle est situé pres de la bouche de refoulement. Déverrouillez le dispositif de verrouillage au milieu du capot à l'aide d'un tournevis et retirez le couvercle (voir
I'illustration A);
Montage: Assurez-vous que les composants sous le capot sont bien installés et ne dépassent pas le bord. Maintenez le capot d'une telle façon que l'échancrure dans le couvercle se trouve en face de la sortie des fils. Enforcez le capot maintainant sur le dispositif de verrouillage. Vérifiez si le capot est bien fixé.
Partie ventilateur
Retirez le capot du ventilateur avant de démonter la partie ventilateur.
Démontage: Introduisez un tournevis (environ 8 mm) entre le dispositif de verrouillage de la partie ventilateur et du caisson du ventilateur et remontez la partie ventilateur légarement (voir l'illustration B). Le dispositif de verrouillage est déverrouillé. Désserrez aussi les autres dispositifs de verrouillage à l'aide du tournevis et retirez la partie ventilateur verticalément du caisson du ventilateur;
Montage: Tenez la partie ventilateur droit au-dessus du caisson du ventilateur de sorte que la sortie de fil se trouve au-dessus d'une échancrure. Poussez la partie ventilateur maintainant droit dans le caisson de sorte que la piece s'enclique dans tous les points.
Carte de commande
La carte de commande est montée sur la face supérieure de la partie ventilateur. Retirez donc d'abord le capot du ventilateur avant de démonter la carte de commande.
Démontage: Poussez un dispositif de verrouillage à l'aide d'un tournevis sur un côté de la carte de commande sur le côté et tirez la carte de commande légèrement vers
le haut en même temps (voir l'illustration E). Debranchez maintainant aussi les autres dispositifs de verrouillage. Retirez la carte de la partie ventilateur et debranchez les raccordements;
Montage: Branchez le cablage du ventilateur sur la carte de commande. Poussez la carte de façon droite entre les dispositifs de verrouillage sur la partie ventilateur.
Poussez la carte maintainant jusqu'à ce que les raccordements s'encluquent.
Assurez-vous que la carte de circuit imprimé ne se plie pas!
Carte de télécommande
Retirez le capot du ventilateur avant de démonter la carte de récepteur.
Démontage: Saisissez la carte enfichable (voir l'illustration F) avec votre pouce et index sur les cots et tirez la carte du connecteur;
Montage: Saisissez la carte enchachieable avec votre pouce et index sur les cots et poussez les raccordement de la carte jusqu'au bout dans le connecteur.
| Caracteristiques | |
| Tension d'alimentation: | 230 V ±10 %, monophasé, 50 Hz |
| Température ambiente minimale: | -10°C |
| Température ambiente maximale: | +40°C |
| Humidité atmosphérique (continue): | 95 % (moteur), non condensée 85 % (electronique), non condensée |
Déclaration de conformité
Inventum B.V. est une société certifiée ISO 9001.
Inventum bv declare que le Résidence fan (InventiBox DC-R), mentionné sur la page de couverture,
est conforme aux directives et normes suivantes:
Directive basse tension (2006/95/EEG)
Directive compatibilité electromagnétique (2004/108/EEG)
Houten, le 25 Juillet 2012
Tab. 1
| Setting | Speed | DIP-1 | DIP-2 | DIP-3 | DIP-4 |
| Low | 1 | - | - | - | - |
| Medium | 2 | On | On | - | - |
| 3 On | Off | - | - | ||
| 4 | Off | On | - | - | |
| 5 | Off | Off | - | - | |
| High | 6 | - | - | On | On |
| 7 | - | - | On | Off | |
| 8 | - | - | Off | On | |
| 9 | - | - | Off | Off |
Tab. 2
