Caractéristiques techniques	Vélo d'appartement Darwin Evo 30, résistance magnétique, 8 niveaux de résistance, écran LCD, capteur de fréquence cardiaque, poids maximum utilisateur : 120 kg.
Utilisation	Idéal pour un entraînement à domicile, convient aux utilisateurs débutants et intermédiaires, programme d'entraînement varié.
Maintenance et réparation	Vérification régulière des vis et des boulons, nettoyage de la structure après utilisation, lubrification de la chaîne si nécessaire.
Sécurité	Équipement conforme aux normes de sécurité, pieds antidérapants, système de freinage d'urgence.
Informations générales	Dimensions : 100 x 50 x 130 cm, poids : 30 kg, garantie : 2 ans, assemblage requis à la livraison.

FOIRE AUX QUESTIONS - Evo 30 Darwin

Comment assembler le vélo d'appartement Darwin Evo 30 ?

Veuillez suivre le manuel d'instructions fourni dans l'emballage. Assurez-vous de rassembler tous les outils nécessaires et de suivre chaque étape avec attention.

Comment régler la hauteur de la selle ?

Pour régler la hauteur de la selle, dévissez le levier de réglage situé sous la selle, ajustez à la hauteur souhaitée, puis revissez le levier pour sécuriser la position.

Le vélo fait un bruit étrange pendant l'utilisation, que faire ?

Vérifiez si toutes les vis et boulons sont bien serrés. Si le bruit persiste, il peut s'agir d'un problème de résistance ou d'un besoin de lubrification des pièces mobiles.

Comment utiliser le moniteur de performance ?

Le moniteur s'allume automatiquement lorsque vous commencez à pédaler. Il affiche des informations telles que le temps, la distance et les calories brûlées. Consultez le manuel pour des fonctionnalités avancées.

Est-il possible de régler la résistance du vélo ?

Oui, le Darwin Evo 30 est équipé d'un système de résistance réglable. Utilisez le bouton de résistance situé sur le guidon pour augmenter ou diminuer la difficulté de votre entraînement.

Comment entretenir mon vélo d'appartement ?

Pour maintenir votre vélo en bon état, nettoyez régulièrement le cadre et les composants, vérifiez les vis et boulons, et lubrifiez les pièces mobiles si nécessaire.

Y a-t-il une garantie sur le vélo d'appartement Darwin Evo 30 ?

Oui, le Darwin Evo 30 est livré avec une garantie de 2 ans couvrant les défauts de fabrication. Veuillez conserver votre preuve d'achat pour toute réclamation.

Puis-je utiliser le vélo sur un sol irrégulier ?

Il est recommandé d'utiliser le vélo sur une surface plane pour assurer la stabilité et éviter les dommages. Si vous devez l'utiliser sur un sol irrégulier, envisagez d'utiliser un support de vélo.

Comment transporter le vélo d'appartement ?

Le Darwin Evo 30 est équipé de roulettes à l'avant pour faciliter le déplacement. Inclinez légèrement le vélo vers l'avant et poussez-le doucement pour le transporter.

Où puis-je trouver des pièces de rechange pour le Darwin Evo 30 ?

Les pièces de rechange peuvent être commandées directement auprès du fabricant ou via des revendeurs agréés. Consultez le site web du fabricant pour plus d'informations.

MODE D'EMPLOI Evo 30 Darwin

N° d'article DF-SC30

DARWIN vélo de biking Evo 30

Table des matières

1 INFORMATIONS GÉNÉRALES 7

1.1 Notes techniques 7
1.2 Sécurité personnelle 8
1.3 Sécurité électrique 9
1.4 Emplacement 10

2 MONTAGE 11

2.1 Instructions générales 11
2.2 Contenu de la livraison 12
2.3 Montage 14
2.4 Réglages de l'appareil 19
2.4.1 Réglage de la résistance 19
2.4.2 Utilisation de la fonction de freinage d'urgence 19
2.4.3 Réglage du guidon 20
2.4.4 Réglage de la selle 20

3 STOCKAGE ET TRANSPORT 21

3.1 Instructions générales 21
3.2 Roulettes de déplacement 21

4 DÉPANNAGE, ENTRETIEN ET MAINTENANCE 22

4.1 Instructions générales 22
4.2 Défauts et diagnostic des pannes 22
4.3 Calendrier d'entretien et de maintenance 23

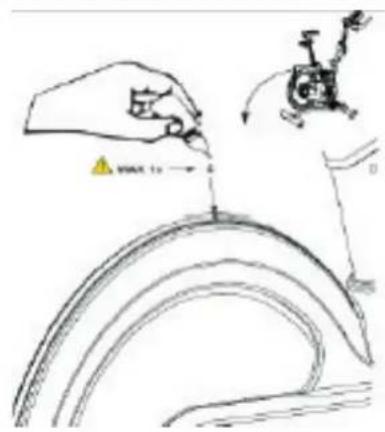

4.4 Lubrification du frein 23

5 ÉLIMINATION 23

6 ACCESSOIRES RECOMMANDÉS 24

7 COMMANDES DE PIÈCES DE RECHANGE 25

7.1 Numéro de série et désignation du modèle 25
7.2 Liste des pièces 26

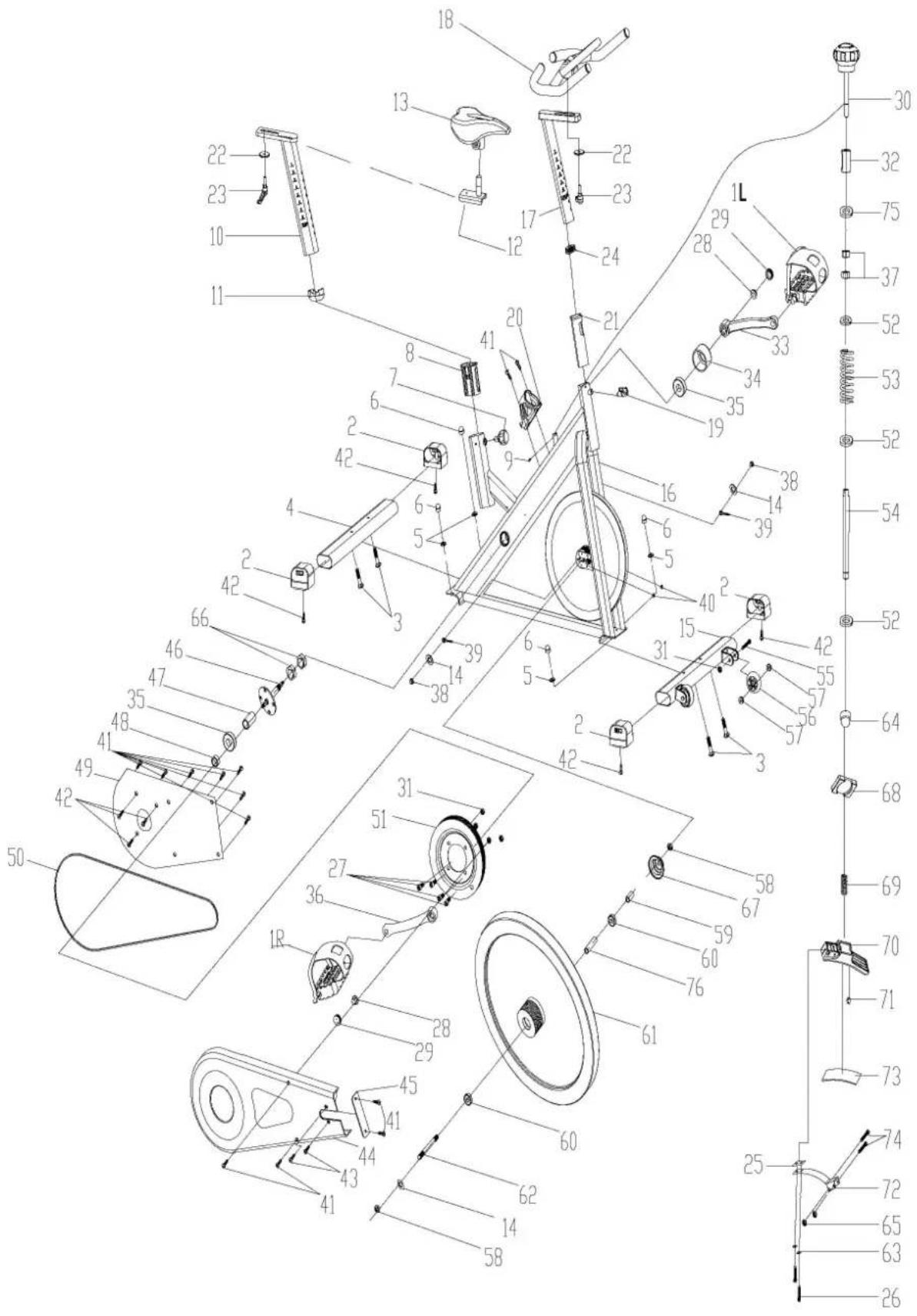

7.3 Vue éclatée 28

8 GARANTIE 29

9 CONTACT 31

Chère cliente, cher client,

Nous vous remercions d'avoir opté pour un appareil de fitness de la marque Darwin. Darwin propose des appareils d'entraînement de haute qualité à un excellent rapport qualité-prix. Les appareils d'entraînement à domicile et de musculation se distinguent par leur confort d'utilisation, leurs dimensions compactes et leur look attrayant. Notre équipement est conçu pour vous aider à réaliser vos objectifs sportifs, que vous souhaitiez perdre du poids ou vous entraîner au triathlon. Nous restons à votre disposition pour toute demande de renseignement et vous souhaitons un bon entraînement !

Pour de plus amples informations, veuillez consulter le site www.sport-tiedje.com.

Utilisation conforme

L'appareil doit être utilisé uniquement aux fins auxquelles il est destiné.

L'appareil est destiné exclusivement à une utilisation à domicile. L'appareil n'est pas adapté à un usage semi-professionnel (par ex. hôpitaux, clubs, hôtels, établissements scolaires etc.) ni à une application commerciale ou professionnelle (par ex. salle de gym).

MENTIONS LÉGALES

Sport-Tiedje GmbH

N°1 du fitness à domicile en Europe

N° de registre de commerce HRB 1000 SL

Tribunal d'instance de Flensburg

N°d'identification de TVA : DE813211547

EXCLUSION DE RESPONSABILITÉ

©2015 Darwin est une marque déposée de la société Sport-Tiedje GmbH. Tous droits réservés. Toute utilisation de cette marque sans l'autorisation écrite de Sport-Tiedje est interdite.

Le produit et le manuel peuvent faire l'objet de modifications. Les données techniques sont sujettes à changement sans préavis.

À PROPOS DE CE MODE D'EMPLOI

Veuillez lire attentivement le présent mode d'emploi dans son intégralité avant le montage de l'appareil et sa première utilisation. Le présent mode d'emploi est là pour vous aider à monter rapidement l'appareil et à le manipuler en toute sécurité. Veillez impérativement à ce que tous les utilisateurs de l'appareil (notamment les enfants et les personnes présentant un handicap physique, sensoriel, mental ou moteur) aient préalablement pris connaissance du présent mode d'emploi et de son contenu. En cas de doute, l'appareil doit être utilisé sous la surveillance d'une personne responsable.

En raison des modifications et mises à jour effectuées en continu sur les logiciels, il se peut que le mode d'emploi nécessite d'être adapté en conséquence. Si vous constatez des divergences pendant le montage ou l'utilisation de l'appareil, vous pouvez consulter le mode d'emploi dans la boutique en ligne. La version la plus récente y est toujours disponible.

Cet appareil a été conçu conformément aux dernières avancées en matière de sécurité. Il est protégé au mieux de toute source de danger susceptible de provoquer des blessures. Assurez-vous que l'appareil a bien été monté conformément aux instructions fournies et que toutes les pièces de l'appareil sont correctement fixées. Si nécessaire, remédiez aux défauts éventuels en vous reportant au mode d'emploi.

Veuillez respecter scrupuleusement les consignes de sécurité et de maintenance indiquées. Toute autre utilisation peut causer des blessures, endommager l'appareil et provoquer des accidents dont le fabricant et le distributeur ne peuvent assumer aucune responsabilité.

Lors de votre lecture, vous serez amené à rencontrer les notes de sécurité suivantes :

ATTENTION

Ce symbole indique des situations dans lesquelles le non-respect des consignes peut entraîner des dommages matériels.

PRUDENCE

Ce symbole indique des situations dans lesquelles le non-respect des consignes peut entraîner des blessures légères !

AVERTISSEMENT

Ce symbole indique des situations dans lesquelles le non-respect des consignes peut entraîner des blessures graves, voire mortelles !

DANGER

Ce symbole indique des situations dans lesquelles le non-respect des consignes peut entraîner des blessures très graves, voire mortelles !

i REMARQUE

Vous trouverez ici d'autres informations utiles.

Conservez soigneusement ce mode d'emploi de sorte qu'il soit accessible pour toute information sur les travaux de maintenance et les commandes de pièces de rechanges.

Système de freinage : frein à friction

Masse d'inertie :

21 kg

Poids et dimensions

Poids de l'article (brut, emballage inclus) : 54 kg

Poids de l'article (net, sans emballage) : 50 kg

Dimensions de l'emballage (L x l x h) : 108 cm x 92 cm x 20 cm

Dimensions d'installation (L x l x h) : 121 cm x 54 cm x 128 cm

Poids utilisateur maximal : 125 kg

1.2 Sécurité personnelle

DANGER

• Avant la première utilisation de l'appareil, nous vous recommandons de demander l'avis d'un médecin afin qu'il juge de la possibilité ou non de vous entraîner avec cet appareil. Ces dispositions sont particulièrement applicables aux personnes qui ont une prédisposition génétique à l'hypertension ou aux maladies cardiaques, sont âgées de plus de 45 ans, fument, présentent un taux de cholestérine élevé, sont en surpoids et/ou n'ont pas pratiqué régulièrement de sport au cours de l'année passée. Si vous prenez un traitement médicamenteux susceptible de générer des troubles du rythme cardiaque, l'avis d'un médecin est impératif.
• Nous vous rappelons qu'un entraînement excessif peut sérieusement compromettre votre santé. Veuillez noter également que les systèmes de surveillance de la fréquence cardiaque ne sont pas toujours précis. Dès que vous percevez des sensations de faiblesse, de nausée, de vertiges, de douleurs, d'essoufflement ou d'autres symptômes anormaux, interrompez votre entraînement et consultez votre médecin en cas d'urgence.

AVERTISSEMENT

• Cet appareil n'est pas conçu pour une utilisation par les enfants de moins de 14 ans.
• Les enfants ne doivent pas être laissés sans surveillance à proximité de l'appareil.
• Les personnes handicapées doivent bénéficier d'une autorisation médicale et rester sous étroite surveillance lors de l'utilisation de tout appareil d'entraînement.
• L'appareil ne doit pas être utilisé simultanément par plusieurs personnes.

+ Si votre appareil dispose d'une clé de sécurité, attachez le clip sur vos vêtements avant chaque entraînement. La fonction d'arrêt d'urgence de l'appareil peut ainsi se déclencher en cas de chute.

+ Maintenez éloignés les mains, les pieds et autres parties du corps ainsi que les cheveux, vêtements, bijoux et autres objets des pièces mobiles.

+ Évitez de porter des vêtements amples ou volants pendant l'entraînement. Préférez une tenue de sport adaptée. Portez des chaussures de sport adaptées, de préférence avec des semelles en caoutchouc ou autre matériau antidérapant. Évitez de porter des chaussures à talon, avec semelles en cuir, à clous ou à crampons. Ne vous entraînez jamais pieds nus.

PRUDENCE

• Si vous devez brancher votre appareil avec un câble d'alimentation sur le secteur, veillez à disposer le câble de manière à ce que personne ne risque de trébucher.
• Durant l'entraînement, assurez-vous que personne ne se trouve dans la zone de mouvement de l'appareil.

ATTENTION

+ Ne placez aucun objet dans les ouvertures de l'appareil.

1.3 Sécurité électrique

DANGER

+ Pour limiter les risques de choc électrique, débranchez toujours le câble de l'appareil de la prise de courant dès que vous avez terminé l'entraînement, avant d'assembler ou de désassembler l'appareil ainsi qu'avant de procéder à une maintenance ou à un nettoyage de l'appareil. Ne tirez pas sur le câble.

AVERTISSEMENT

• Ne laissez pas l'appareil sans surveillance tant que le cordon d'alimentation reste branché dans la prise murale. Débranchez le cordon d'alimentation de la prise murale pendant votre absence afin d'éviter toute utilisation impropre de l'appareil par des tiers ou des enfants.
• Si le câble d'alimentation ou le cordon d'alimentation est endommagé ou défectueux, adressez-vous à votre revendeur. Jusqu'à la réparation, l'appareil ne doit pas être utilisé.

ATTENTION

• L'appareil doit être branché sur une prise électrique de 220-230 V à une fréquence de 50 Hz.
• L'appareil doit toujours être branché directement sur une prise de terre avec le câble d'alimentation fourni. Les rallonges doivent être conformes aux directives VDE. Déroulez toujours entièrement le câble d'alimentation.
• La prise de courant doit être protégée par un fusible à action retardée de 16 A au minimum.
• N'effectuez aucune modification sur le câble d'alimentation ni sur le cordon d'alimentation.
• Protégez le câble d'alimentation de l'eau, de la chaleur, de l'huile et des arêtes vives. Ne laissez pas le câble d'alimentation passer sous l'appareil ou sous un tapis et ne posez aucun objet dessus.

1.4 Emplacement

AVERTISSEMENT

+ Évitez de placer l'appareil dans un passage principal ou sur une échappée.

PRUDENCE

• Choisissez le lieu d'installation afin de disposer de suffisamment d'espace autour de l'appareil afin de pouvoir circuler autour de celui-ci.
• Assurez-vous que la salle d'entraînement soit correctement aérée pendant l'entraînement et qu'elle ne soit pas exposée aux courants d'air.
• Choisissez l'emplacement de manière à disposer d'un espace libre suffisant (zone de sécurité) à l'avant, à l'arrière et sur les côtés de l'appareil.
• L'appareil doit se trouver sur une surface plane, résistante et solide.

ATTENTION

+ L'appareil doit être utilisé uniquement dans un local suffisamment aéré et sec (température ambiante entre 10°C et 35°C). L'utilisation de l'appareil est interdite en plein air ou dans des locaux présentant un taux d'humidité élevé (plus de 70 %) tels que les piscines.

+ Utiliser un tapis de protection pour ne pas endommager les sols de qualité supérieure (parquet, stratifié, lièges, tapis) par des marques de pression ou des taches de transpiration et pour compenser les légères inégalités du sol.

2.1 Instructions générales

DANGER

+ Ne laissez pas les outils ainsi que les matériaux d'emballage, comme les films de protection, sans surveillance : ils représentent un danger pour les enfants (risque d'étouffement). Tenez les enfants éloignés de l'appareil pendant le montage.

AVERTISSEMENT

+ Respectez les consignes apposées sur l'appareil pour réduire les risques de blessures.

PRUDENCE

• Pendant l'assemblage, veillez à disposer d'un espace suffisant pour vous déplacer tout autour de l'appareil.
• L'assemblage de l'appareil doit être effectué par au moins deux adultes. En cas de doute, demandez l'aide supplémentaire d'une tierce personne ayant de bonnes connaissances techniques.

ATTENTION

Pour éviter tout endommagement de l'appareil et du sol, procédez au montage de l'appareil sur un tapis de sol ou sur le carton d'emballage.

i REMARQUE

• Pour faciliter le montage, des vis et des écrous peuvent être prémontés.
• Assemblez l'appareil si possible sur l'emplacement qui lui est réservé.

2.2 Contenu de la livraison

L'emballage comprend les pièces représentées ci-après. Vérifiez que l'ensemble des pièces et outils appartenant à l'appareil sont compris dans la livraison et assurez-vous que l'appareil n'a pas été endommagé pendant le transport. En cas de réclamation, veuillez contacter immédiatement votre contractant.

PRUDENCE

Si le contenu de la livraison est incomplet ou si des pièces sont endommagées, ne montez pas l'appareil.

7		Bouton rotatif	1
19		Levier en L, M16x20	1
23		Levier en L, M16x25	2
22		Rondelle entretoise, 45x 10.5x4	2
3		Vis, M8x52	4
6		Écrou M8	4
5	[S72A]	Rondelle entretoise 8	4

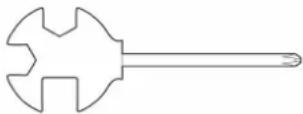

		Outil multifonctionnel	1
		Clé à vis	1

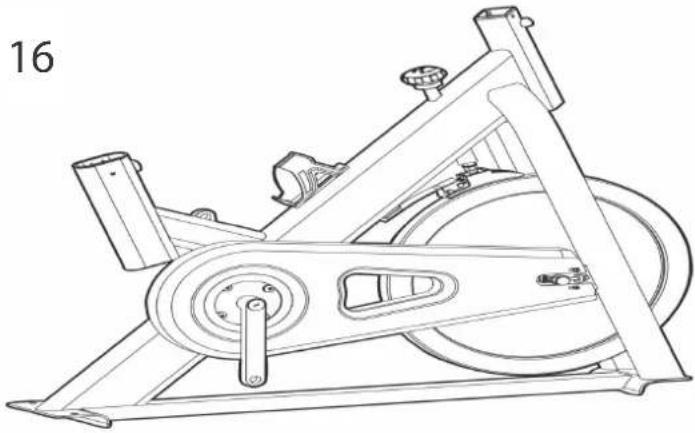

	Cadre principal
12	Support de selle
13	Selle
17	Barre de guidon
10	Barre de selle
18	Guidon
1L/1R	Pédales, droite & gauche
15/4	Pieds avant & et arrière

2.3 Montage

Avant de procéder à l'assemblage de l'appareil, observez bien attentivement les étapes de montage représentées et effectuez-les dans l'ordre indiqué.

i REMARQUE

Vissez d'abord toutes les pièces sans les serrer et vérifiez qu'elles sont correctement ajustées. Vous y serez invité, serrez les vis à l'aide de l'outil correspondant.

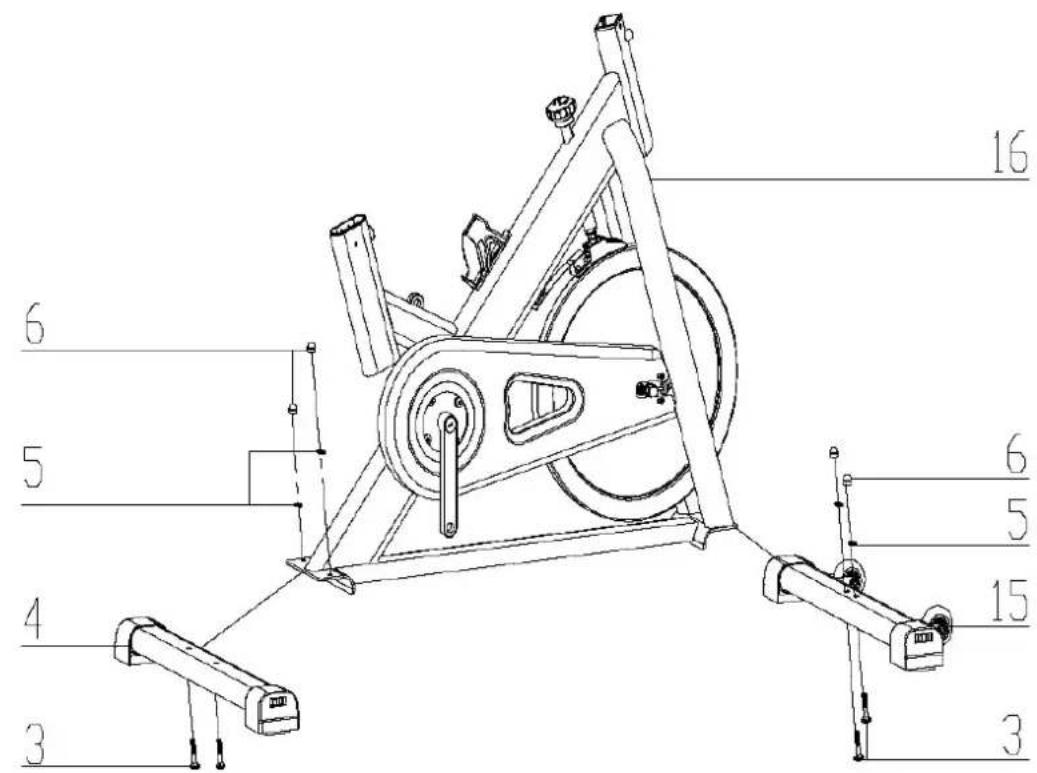

Étape 1 : montage des pieds avant et arrière

1. Fixez le pied avant (15) sur le cadre principal (16) avec deux vis (3), deux rondelles entretoises (5) et deux écrous (6).

2. Fixez le pied arrière (4) sur le cadre principal (16) avec deux vis (3), deux rondelles entretoises (5) et deux écrous (6).

16 6 5 4 3 6 5 15 3

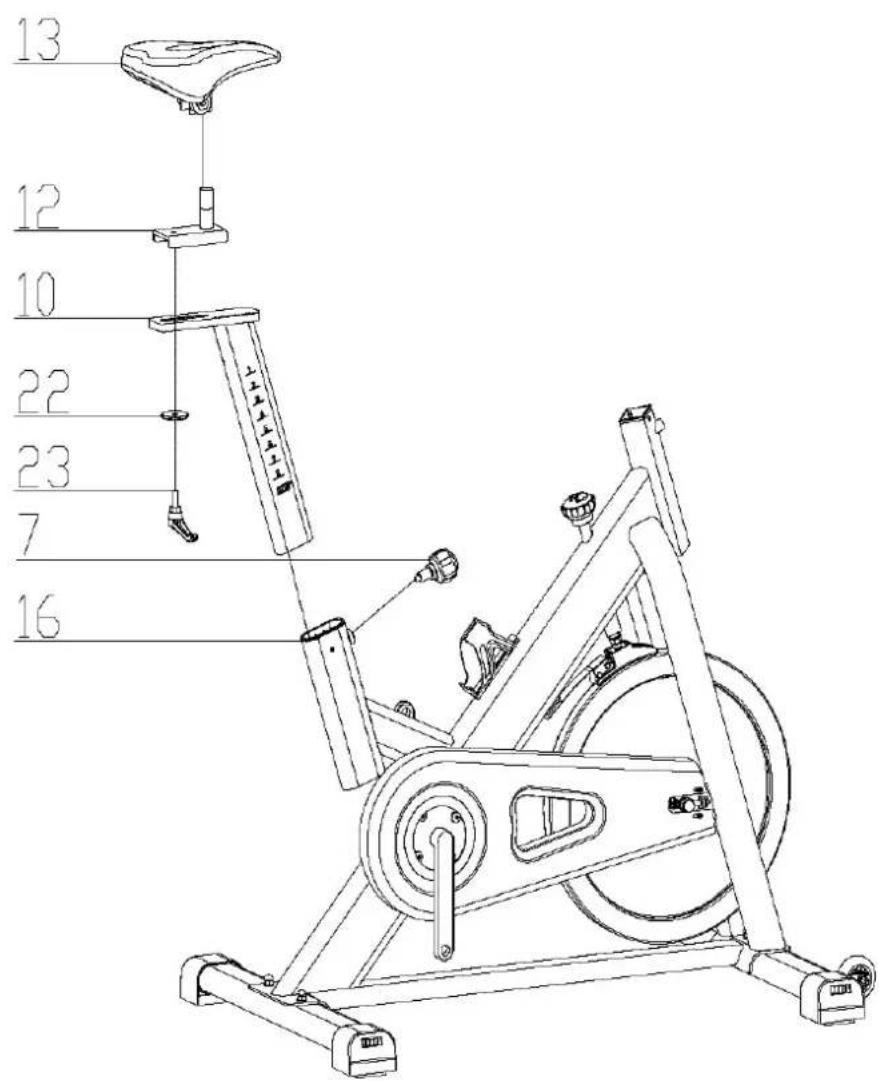

Étape 2 : montage de la barre de selle, du support de selle et de la selle

1. Insérez la barre de selle (10) dans le logement correspondant du cadre principal (16).
2. Fixez la barre de selle (10) à la position souhaitée à l'aide du bouton rotatif (7).
3. Emmanchez le support de selle (12) sur la barre de selle (10) avec une rondelle entretoise (22) et un levier en L (23).
4. Placez la selle (13) sur le support de selle (12).
5. Serrez fermement les vis sous la selle (13).

13 12 10 22 23 7 16

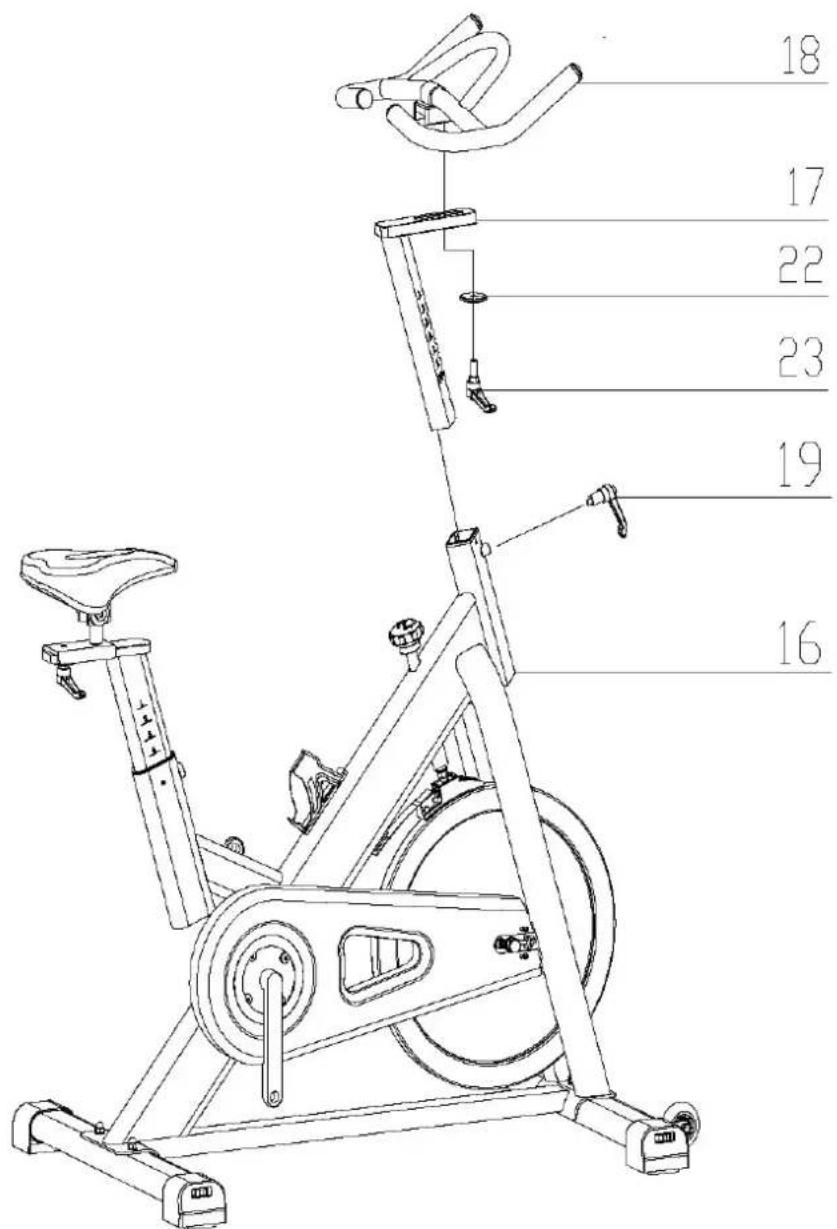

Étape 3 : montage de la barre de guidon et du guidon

1. Insérez la barre de guidon (17) dans le logement correspondant du cadre principal (16).
2. Desserrez le levier en L (19) et tirez-le quelque peu.
3. Positionnez la barre de guidon (17) à la hauteur souhaitée.
4. Fixez la barre de guidon dans cette position en relâchant le levier en L (19) et en l'enclenchant dans l'un des trous prépercés.
5. Resserrez fermement le levier en L (19).
6. Montez le guidon (18) sur la barre de guidon (17) avec une rondelle entretoise (22) et un levier en L (23).

18 17 22 23 19 16

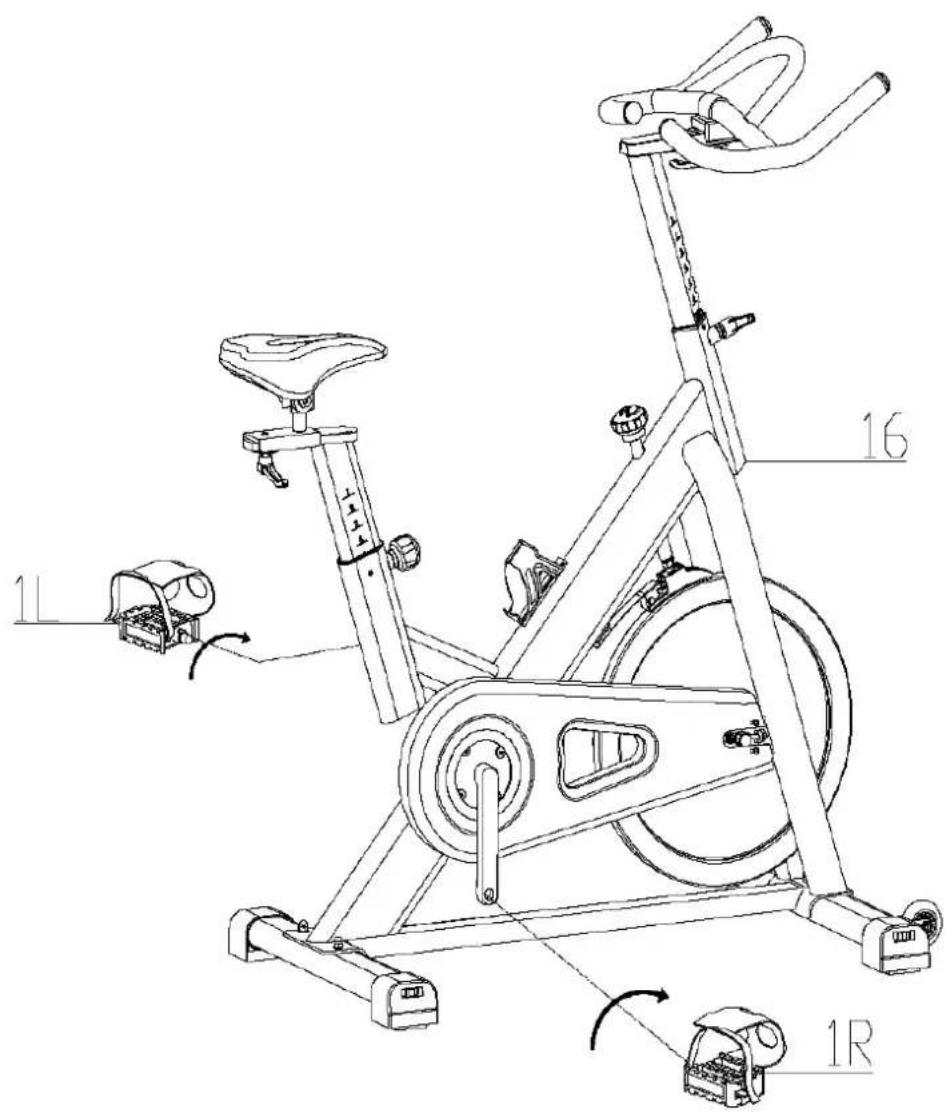

Étape 4 : montage des pédales

i REMARQUE

Les pédales sont repérées par les lettres « R » (côté droit) et « L » (côté gauche).

1. Fixez la pédale droite (1R) sur le bras de pédale droit (36) en la vissant dans le sens des aiguilles d'une montre.

2. Fixez la pédale gauche (1L) sur le bras de pédale gauche (33) en la vissant dans le sens inverse des aiguilles d'une montre.

AVERTISSEMENT

Veillez à visser complètement les pédales.

1. Serrez tous les vissages.

L'assemblage de l'appareil est terminé.

Étape 5 : ajustement des pieds

Si le sol présente des inégalités, vous pouvez stabiliser l'appareil en tournant les deux vis de réglage situées sous le cadre principal.

1. Soulevez l'appareil du côté souhaité et tournez la vis de réglage sous le cadre principal.
2. Tournez la vis dans le sens des aiguilles d'une montre pour la desserrer et relever l'appareil.
3. Tournez la vis dans le sens inverse des aiguilles d'une montre pour abaisser l'appareil.

2.4 Réglages de l'appareil

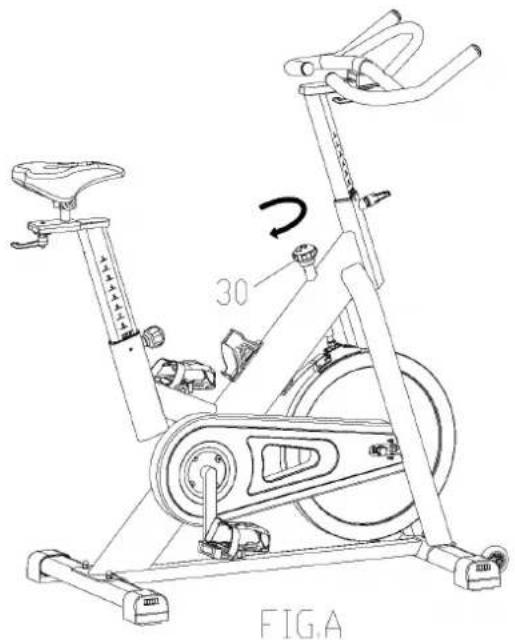

2.4.1 Réglage de la résistance

La résistance se règle à l'aide du bouton rotatif (30).

1. Pour augmenter la résistance, tournez le bouton rotatif (30) dans le sens des aiguilles d'une montre.
2. Pour réduire la résistance, tournez le bouton rotatif (30) dans le sens inverse des aiguilles d'une montre.

30 FIG.A

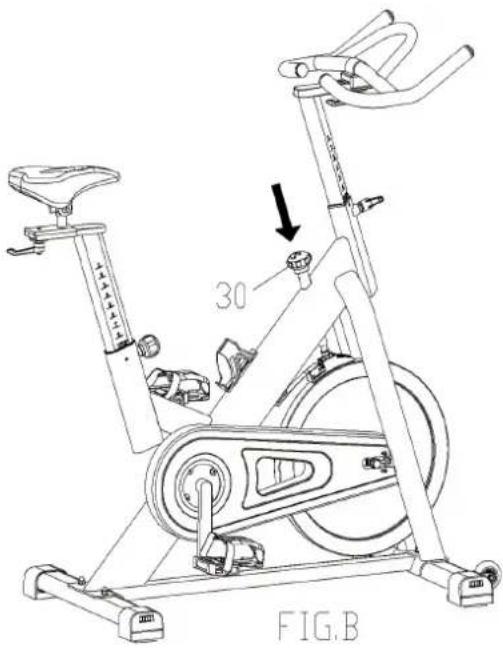

2.4.2 Utilisation de la fonction de freinage d'urgence

AVERTISSEMENT

Utilisez cette fonction de sécurité à chaque fois que vous devez descendre d'urgence de votre vélo de biking ou arrêter la roue d'inertie.

Le levier de réglage de la résistance (30) sert en même temps de frein d'urgence. Pour arrêter l'appareil rapidement, poussez fermement le levier vers le bas.

30 FIG.B

2.4.3 Réglage du guidon

Le guidon peut être réglé en position verticale et en position horizontale.

1. Pour régler le guidon en position verticale, desserrez le levier en L (19) et tirez-le vers l'arrière.

ATTENTION

Veillez à ce que le levier en L s'enclenche dans l'un des trous de réglage.

1. Relâchez le levier en L(19) et veillez à ce qu'il s'enclenche dans l'un des trous prépercés de la barre de guidon (17).
2. Resserrez fermement le levier en L (19).
3. Pour régler le guidon en position horizontale, desserrez le levier en L (23) et tirez-le vers le bas.
4. Amenez le guidon (18) dans la position souhaitée.

ATTENTION

Veillez à ce que le levier en L s'enclenche dans l'un des trous de réglage.

1. Relâchez le levier en L (23) et veillez à ce qu'il s'enclenche dans l'un des trous prépercés de la barre de guidon (17).
2. Resserrez fermement le levier en L (23).

2.4.4 Réglage de la selle

La salle peut être réglée en position verticale et en position horizontale.

1. Pour régler la position verticale de la selle, desserrez le bouton rotatif (7) sur le tube de selle du cadre principal (16) et tirez-le quelque peu.
2. Amenez la barre de selle verticale (10) à la hauteur souhaitée.

ATTENTION

Veillez à ce que le bouton rotatif s'enclenche dans l'un des trous de réglage.

1. Relâchez le bouton rotatif (7) et veillez à ce qu'il s'enclenche dans l'un des trous prépercés de la barre de selle verticale (10).
2. Resserrez fermement le bouton rotatif (7).
3. Pour régler la position horizontale de la selle, desserrez le levier en L (23) et tirez-le légèrement vers le bas.
4. Amenez le support de selle horizontal (12) et la selle (13) dans la position souhaitée.

ATTENTION

Veillez à ce que le levier en L s'enclenche dans l'un des trous de réglage.

1. Relâchez le levier en L (23) et veillez à ce qu'il s'enclenche dans l'un des trous prépercés du support de selle horizontal (12).
2. Resserrez fermement le levier en L (23).

3.1 Instructions générales

AVERTISSEMENT

+ Stockez l'appareil dans un lieu où il reste hors de portée de tiers ou d'enfants.

+ Si votre appareil ne dispose pas de roulettes de déplacement, il convient de le démonter avant son transport.

ATTENTION

+ Veillez à ce que l'appareil soit protégé contre l'humidité, la saleté et la poussière. Le lieu de stockage doit être sec, correctement aéré et présenter une température ambiante entre 10°C et 35°C.

3.2 Roulettes de déplacement

ATTENTION

Si vous devez déplacer votre appareil sur un revêtement de sol particulièrement sensible et souple (parquet, stratifié ou planchers), recouvrez le sol de carton ou d'un matériau similaire afin d'éviter tout risque d'endommagement.

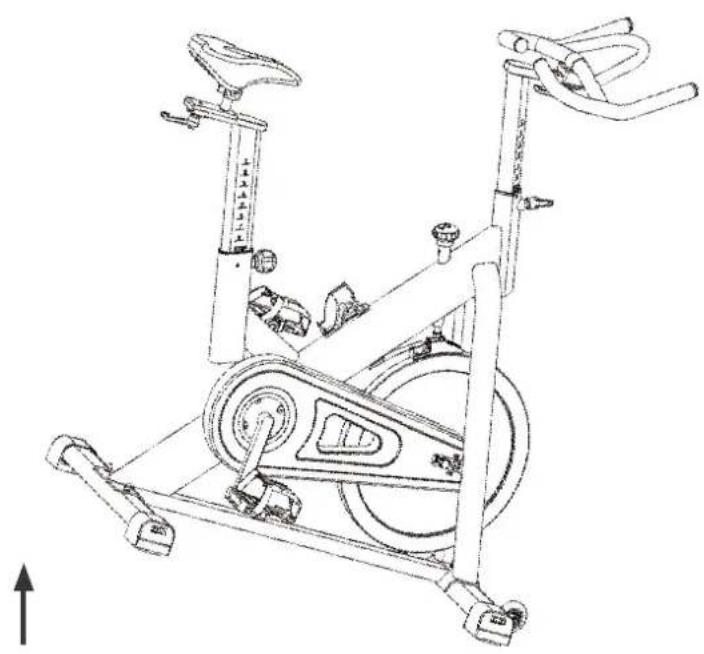

1. Placez-vous derrière l'appareil et soulevez-le jusqu'à ce que son poids soit reportés sur les roulettes de déplacement. Vous pouvez ensuite déplacer facilement l'appareil vers l'endroit souhaité. Si vous devez déplacer l'appareil sur une plus longue distance, veuillez démonter l'appareil et l'emballer en toute sécurité.

2. Choisissez le nouvel emplacement de l'appareil en respectant les consignes mentionnées dans le chapitre 1.4 du mode d'emploi.

4.1 Instructions générales

AVERTISSEMENT

+ Ne procédez à aucune modification non conforme sur l'appareil.

PRUDENCE

+ Toute pièce endommagée ou usée peut compromettre votre sécurité et affecter la durée de vie de l'appareil. Remplacez par conséquent immédiatement les composants endommagés ou usés. Adressez-vous à cet effet à votre contractant. N'utilisez pas l'appareil tant qu'il n'est pas remis en état. Si vous devez remplacer des pièces, utilisez exclusivement des pièces de rechange d'origine.

ATTENTION

+ Outre les instructions et recommandations de maintenance et d'entretien mentionnées dans le présent mode d'emploi, des prestation de service et/ou de réparation peuvent être nécessaires ; ces opérations ne doivent être effectuées que par des techniciens SAV habilités.

4.2 Défauts et diagnostic des pannes

L'appareil a fait l'objet de contrôles de qualité réguliers tout au long de sa production. Il peut toutefois arriver que l'appareil présente des défauts ou des dysfonctionnements. Les pièces détachées sont souvent à l'origine de ces défaillances, auquel cas un remplacement de ces pièces est suffisant. Vous trouverez ci-après un aperçu des défauts les plus fréquents ainsi que les solutions de dépannage adéquates. Si l'appareil ne fonctionne toutefois toujours pas correctement, veuillez vous adresser à votre contractant.

Défaut Cause Remède
Bruits de claquement au niveau du pédalier	Pédales desserrées Resserrez les pédales
L'appareil vacille	L'appareil n'est pas droit	Ajustez les pieds
Le guidon/la selle vacille	Vis desserrées	Serrez fermement les vis
Le frein en feutre génère des bruits	Frein en feutre trop sec	Humidifiez le frein en feutre avec un spray à base de silicone

4.3 Calendrier d'entretien et de maintenance

Pour éviter tout endommagement causé par la transpiration, il convient de nettoyer l'appareil avec une serviette humide (sans solvant !) après chaque séance d'entraînement.

Les opérations d'entretien suivantes sont à effectuer dans les intervalles de temps indiqués :

Pièce Une fois par semaine Une fois par mois
Revêtements en plastique N I
Humidité du frein en feutre		I
Vis et câbles I
Légende : N = nettoyage ; I = inspection

4.4 Lubrification du frein

La lubrification est une opération d'entretien très importante. Elle est indispensable lorsque les

frottements du système de freinage augmentent sensiblement. Des frottements accrus se reconnaissent aux mouvements saccadés de l'appareil à des niveaux de résistance élevés.

La nécessité de lubrification dépend fortement des niveaux de résistance réglés et des heures de fonctionnement. Si un entretien est nécessaire, versez une goutte d'huile lubrifiante dans l'ouverture du cadre (voir illustration).

À la fin de sa durée de vie, l'appareil ne doit pas être éliminé avec les déchets ménagers. Il doit être confié à un centre de collecte spécialisé dans le recyclage des appareils électriques et électroniques. Pour de plus amples informations, contactez le centre compétent d'élimination des déchets le plus proche de chez vous.

Les matériaux sont recyclables, conformément à leur marquage. Par le recyclage des matières, la réutilisation ou d'autres formes de valorisation des anciens appareils, vous prenez activement part à la protection de notre environnement.

6 ACCESSOIRES RECOMMANDÉS

Pour rendre votre entraînement encore plus agréable et efficace, nous vous recommandons de compléter votre appareil de fitness par des accessoires adéquats. Un tapis de sol vous permettra de poser votre appareil de fitness en toute sécurité, tout en protégeant votre sol des taches de transpiration. Vous pouvez également vous procurer des mains courantes supplémentaires pour votre tapis de course ou un spray à base de silicone pour entretenir les pièces mobiles.

Si votre appareil de fitness propose un entraînement basé sur la fréquence cardiaque, nous vous recommandons vivement l'utilisation d'une ceinture pectorale compatible afin de garantir une transmission optimale de votre fréquence cardiaque. Vous pouvez également compléter votre appareil de musculation par des poignées de traction ou des poids supplémentaires.

Notre gamme d'accessoires offre une qualité optimale pour rendre votre entraînement encore plus efficace. Pour toute information sur nos accessoires compatibles, rendez-vous sur notre boutique en ligne et consultez le descriptif détaillé de nos produits. Il suffit à cet effet de saisir le numéro d'article correspondant en haut dans le champ de recherche. Vous serez alors dirigé vers les accessoires recommandés. Vous pouvez également utiliser le code QR mis à disposition. Vous avez bien sûr également la possibilité de contacter notre service clientèle par téléphone, par mail, dans l'un de nos magasins ou via les réseaux sociaux. C'est avec plaisir que nous vous conseillerons !

Serviettes
Spray à base de silicone

7.1 Numéro de série et désignation du modèle

Afin de vous assurer le meilleur service possible, nous devons connaître la désignation du modèle, le numéro d'article, le numéro de série, la vue éclatée et la liste des pièces. Vous trouverez les données de contact correspondantes au chapitre 9 du mode d'emploi.

i REMARQUE

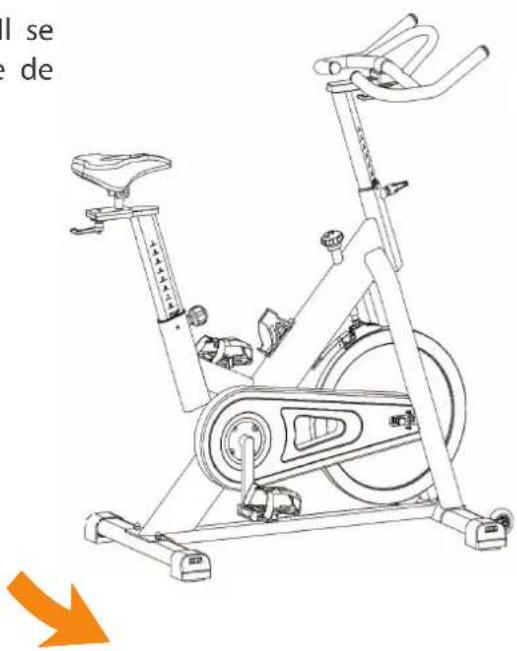

Le numéro de série de votre appareil est unique. Il se trouve sur un autocollant blanc. La position exacte de l'autocollant est indiquée sur la figure ci-après.

Entrez le numéro de série dans le champ correspondant.

Numéro de série :

Marque / catégorie :

Darwin / vélo de biking

Désignation du modèle :

Evo 30

Référence article :

DF-SC30

7.2 Liste des pièces

N°	Désignation (ENG)	Nbre	N°	Désignation (ENG)	Nbre
1L PED	AL L 1		29 CRANK END CAP		2
1R PED	AL R 1		30 KNOB		1
2 END	CAP1 4		31 LOCK NUT 6
3 CARRIAGE BOLT 4			32	TWIST THE FIXINGS	1
4 REAR	STABILIZER 1		33 LEFT CRANK		1
5 FLAT	WASHER 4		34 CRANK COVER		1
6 DOMED	NUT 4		35 BEARING		2
7 SPRING	ADJUSTMENT KNOB 1		36 RIGHT CRANK 1
8 PLASTIC	SLEEVE 1 1		37 NUT		2
9 BOLT	1 1		38 FIXING NUT 2		2
10 VERTICAL	SEAT POST		39 FIXING BOLT		2
11 END	CAP 2		40 NUT		2
12 SEAT	POST		41 SCREW 1		13
13 SEAT			42 SCREW 2		7
14 FLAT	WASHER 3		43 SCREW 3		2
15 FRONT	STABILIZER		44 OUTER CHAIN COVER		1
16 MAIN	FRAME		45 LITTLE CHAIN COVER		1
17 HANDLEBAR	POST		46 AXIS		1
18 HANDLE	BAR		47	LONG FIXING TUBE	1
19 L SHAPE	KNOB		48 SHORT FIXING TUBE		1
20 BOTTLE	HOLDER		49 INNER CHAIN COVER		1
21 PLASTIC	SLEEVE 2 1		50 BELT		1
22	FLAT WASHER 1	2	51 BELT WHEEL		1
23 L SHAPE	KNOB		52 WASHER 2 3
24 END	CAP 3		53 SPRING 1		1
25 FLAT	WASHER2		54 SCREW ROD		1
26 BOLT	2 2		55 BOLT		2
27 BOLT		4	56 PU WHEEL		2
28 FIXING	NUT 1		57 BEARING		4

58 FIXING NUT 2 2		67 FLYWHEEL COVER 1
59 FIXING TUBE 1		68 SPRING COVER 1
60 BEARING 2		69 SPRING 3 1
61 FLYWHEEL 1		70 PLASTIC FRAME	1
62 FLYWHEEL SHAFT 1		71 LITTLE PLASTIC	1
63 SPRING WASHER 1 2		72 SPRING BRAKE	1
64 DOMED NUT 1		73 WOOLLY BLOCK	1
65 LOCK NUT 2		74 BOLT 1	2
66 FIXING NUT 2		75 WASHER 4	1

7.3 Vue éclatée

Les appareils d'entraînement de Darwin® sont soumis à un contrôle de qualité rigoureux. Si, malgré les soins apportés, votre appareil de fitness ne fonctionnait pas de manière irréprochable, nous le regrettons vivement et nous vous invitons à prendre contact avec notre service clientèle. Notre ligne d'assistance technique se tient volontiers à votre disposition par téléphone.

Descriptions de défauts

Votre appareil d'entraînement a été conçu pour vous garantir en permanence un entraînement de haut niveau. Toutefois, en cas de problème, veuillez d'abord lire le mode d'emploi. Si vous ne parvenez pas à résoudre vous-même le problème, adressez-vous à votre contractant ou à notre ligne d'assistance gratuite. Pour pouvoir résoudre vos problèmes dans les meilleurs délais, veuillez décrire le défaut le plus précisément possible.

Outre la garantie légale, nous accordons une garantie sur tous les appareils de fitness achetés chez nous dans la mesure des dispositions suivantes.

Cela n'affecte en aucune façon vos droits légaux.

Bénéficiaire de la garantie

Le bénéficiaire de la garantie est le premier acheteur ou toute personne ayant reçu en cadeau un produit neuf acheté d'un premier acheteur.

Délais de garantie

Dès la livraison de l'appareil, nous vous offrons une garantie dessus, dont la durée est précisée sur notre boutique en ligne. Vous trouverez la durée de la garantie de votre appareil sur la page du produit correspond de notre site internet.

Frais de remise en état

L'indemnisation garantie se fait selon notre choix par réparation, par échange des pièces endommagées ou par échange de l'intégralité de l'appareil. Les pièces de rechange à monter soimême lors de l'assemblage de l'appareil doivent être remplacées par le bénéficiaire de la garantie lui-même et ne sont pas prévues dans la remise en état. Après expiration de la période de garantie pour les frais de remise en état, une garantie sur les pièces est accordée mais elle n'inclut pas les frais de réparation, de montage et d'expédition.

Les périodes d'utilisation sont définies comme suit :

• Utilisation à domicile : exclusivement usage privé à domicile jusqu'à 3 heures par jour
• Usage semi-professionnel : jusqu'à 6 heures par jour (par ex. centres de rééducation, hôtels, clubs, salle de fitness en entreprise)
• Usage professionnel : plus de 6 heures par jour (par ex. en salle de gym)

Service Garantie

Durant la période de garantie, les appareils présentant des dysfonctionnement dûs à des défauts du matériel utilisé ou des défauts de fabrication seront, à notre appréciation, réparés ou remplacés. Les pièces ou appareils échangés deviennent notre propriété. Les prestations de la garantie n'entraînent ni une prolongation ni un renouvellement du délai de garantie.

Conditions de garantie

Pour pouvoir faire usage de la garantie, il convient de procéder comme suit :

Prenez contact par courriel ou par téléphone avec le service clientèle. Si le produit sous garantie doit être envoyé pour réparation, les frais encourus sont à la charge du vendeur. Après expiration de la garantie, les frais de transport et d'assurance sont à la charge de l'acheteur. Si le défaut entre dans le cadre de notre prestation de garantie, un appareil réparé ou un appareil neuf vous sera envoyé.

Les droits à la garantie sont exclus dans le cas de dommages causés par :

• une utilisation incorrecte ou non conforme
• les influences environnementales (humidité, chaleur, poussière etc.)
• le non-respect des consignes de sécurité applicables à l'appareil
• le non-respect des consignes figurant dans le mode d'emploi
• des violences (par ex. chocs, coups, chutes)
• des interventions effectuées par un service après-vente autre que ceux agréés
• des tentatives de réparation effectuées par l'acheteur

Justificatif d'achat et numéro de série

Assurez-vous d'être en mesure de présenter la facture correspondante en cas de recours à la garantie. Afin de pouvoir identifier clairement la version de votre modèle et pour notre contrôle de qualité, nous devons connaître, pour toute intervention S.A.V, le numéro de série de votre appareil. Notez si possible le numéro de série ainsi que votre numéro client avant d'appeler notre ligne d'assistance. Cela facilitera le traitement de votre demande.

Si vous avez des difficultés à trouver le numéro de série de votre appareil d'entraînement, demandez de l'aide auprès de nos collaborateurs du service après-vente.

Service hors garantie

En cas de défectuosité de votre appareil d'entraînement après expiration de la garantie ou si le défaut n'entre pas dans le cadre de la prestation de garantie (par ex. dommages dûs à une usure normale), nous nous tenons à votre disposition pour vous proposer une offre personnalisée. Veuillez vous adresser à notre service clientèle afin de trouver une solution rapide et économique à votre problème. Dans ce cas, les frais d'envoi seront à votre charge.

Communication

Un entretien avec nos spécialistes suffit dans de nombreux cas à remédier à vos problèmes. Nous savons combien il est important pour vous que les problèmes soient résolus rapidement et simplement afin que vous puissiez profiter des joies de l'entraînement sans subir de longues périodes d'interruption. Il est également dans notre intérêt de trouver une solution rapide et non bureaucratique à votre demande. Gardez donc à portée de main votre numéro client ainsi que le numéro de série de l'appareil défectueux.

DE DK FR

TECHNIK TEKNIK OG SERVICE
	80 90 16 50+49 4621 [e-mail]Åbningstider kan findes på hjemmesiden.	[phone]+49 4621 [e-mail] trouverez les heure d'ouverture sur notre site Internet.
SERVICE
	PL BE
	TECHNIKA I SERWIS TECHNIQUE & SERVICE
	22 307 43 21+49 4621 42 [e-mail] otwarcia można znaleźć na stronie głównej.	02 732 46 77+49 4621 42 [e-mail] trouverez les heure d'ouverture sur notre site Internet.

UK	NL	INT
TECHNICAL SUPPORT+44 141 876 [e-mail][phone]You can find the opening hours on our homepage.	TECHNISCHE DIENST & SERVICE+31 172 [e-mail] openingstijden vindt u op onze homepage.	TECHNICAL SUPPORT & SERVICE+49 4621 4210-944service-int@sport-tiedjeYou can find the open hours on our homepage.
	AT	CH
	TECHNIK & SERVICE TECHNIK & SERVICE0800 20 20277(Freecall)[phone] [e-mail]Öffnungszeiten entnehmenSie unserer Homepage.	0800 202 027+49 4621 42 [e-mail]Öffnungszeiten entneh Sie unserer Homepage.

Vous trouverez sur cette page web une liste détaillée de tous les magasins du Groupe Sport-Tiedje en France et à l'étranger, avec leur adresse et leurs horaires d'ouverture.

www.fitshop.fr/apercu-de-nos-succursales

NOUS VIVONS LE FITNESS

BOUTIQUE EN LIGNE ET RÉSEAUX SOCIAUX

Avec plus de 70 succursales, Fitshop est le plus grand marché spécialisé d'appareils de fitness à domicile en Europe et compte parmi les sociétés de vente en ligne les plus renommées dans le domaine de l'équipement de fitness. Plus de 25 boutiques en ligne sont disponibles pour les particuliers dans la langue de leur pays. Des magasins vous accueillent également pour composer l'appareil de votre choix. La société fournit également les salles de gym, hôtels, clubs de sports, entreprises et cabinets de kinésithérapie en appareils d'endurance et de musculation conçus pour un usage professionnel.

Fitshop offre une large gamme d'appareils de fitness de fabricants renommés, ainsi que ses propres produits et des prestations de service complètes (service de montage et conseils de professionnels avant et après l'achat de votre appareils). L'entreprise emploie à cet effet de nombreux spécialistes scientifiques du sport, entraîneurs de fitness et athlètes de compétition.

N'hésitez pas à nous rendre visite sur les réseaux sociaux ou sur notre blog !
