Caractéristiques	Détails
Type de produit	Pilote LED
Tension d'entrée	220-240V AC
Tension de sortie	12V DC
Puissance maximale	12W
Courant de sortie	1A
Dimensions	100 x 30 x 20 mm
Poids	150 g
Utilisation	Idéal pour les bandes LED et les luminaires LED
Protection	Protection contre les courts-circuits et les surcharges
Installation	Installation facile avec des bornes à vis
Normes de sécurité	Conforme aux normes CE
Maintenance	Aucune maintenance requise
Durée de vie	Environ 30 000 heures

FOIRE AUX QUESTIONS - LD1250 BASETECH

Comment installer le BASETECH LD1250 ?

Pour installer le BASETECH LD1250, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous que l'alimentation est coupée avant de commencer l'installation.

Pourquoi le pilote LED ne fonctionne-t-il pas ?

Vérifiez d'abord que le pilote est correctement connecté et que l'alimentation est fonctionnelle. Assurez-vous également que les LED sont compatibles avec le BASETECH LD1250.

Le BASETECH LD1250 fait un bruit de bourdonnement, est-ce normal ?

Un léger bourdonnement peut se produire, surtout si le pilote est utilisé avec des LED dimmables. Si le bruit est excessif, vérifiez les connexions et la compatibilité des LED.

Comment régler la luminosité des LED avec le BASETECH LD1250 ?

Le BASETECH LD1250 est compatible avec les variateurs de lumière. Assurez-vous d'utiliser un variateur approprié pour contrôler la luminosité des LED.

Quelle est la puissance maximale supportée par le BASETECH LD1250 ?

Le BASETECH LD1250 supporte une puissance maximale de 12W. Ne dépassez pas cette limite pour éviter d'endommager le pilote.

Puis-je utiliser le BASETECH LD1250 à l'extérieur ?

Non, le BASETECH LD1250 est conçu pour une utilisation en intérieur uniquement. Veillez à le protéger de l'humidité et des intempéries.

Comment savoir si le BASETECH LD1250 est défectueux ?

Si le pilote ne s'allume pas et que toutes les connexions sont correctes, il se peut qu'il soit défectueux. Contactez le service client pour obtenir de l'aide.

Où puis-je trouver le manuel d'utilisation du BASETECH LD1250 ?

Le manuel d'utilisation peut être téléchargé depuis le site officiel de BASETECH ou inclus dans l'emballage du produit.

MODE D'EMPLOI LD1250 BASETECH

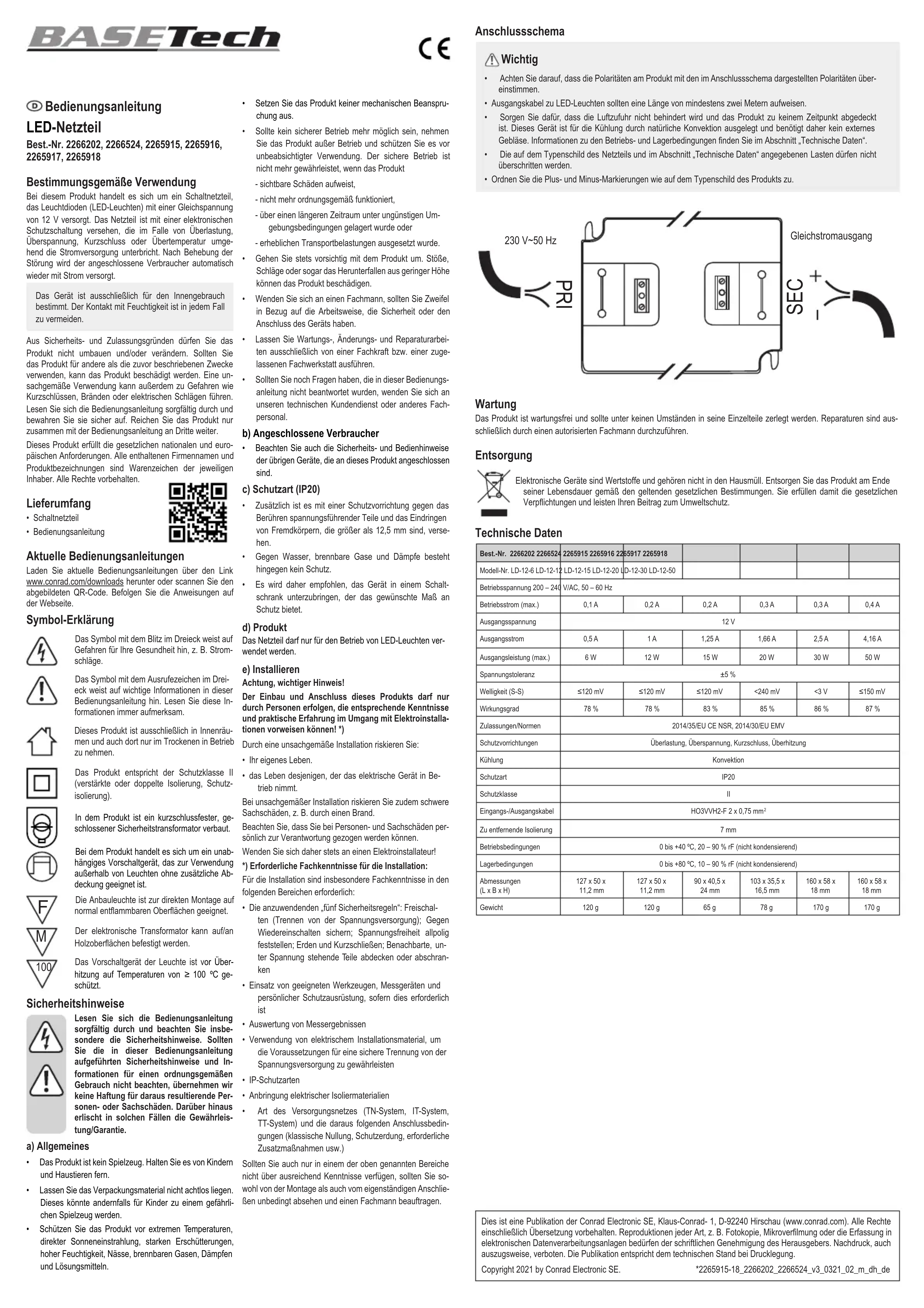

2265915-18 2266202 2266524 v3 0321 02 m dh de

Item No. 2266202, 2266524, 2265915, 2265916, 2265917, 2265918

2265915-18 2266202 2266524 v3 0321 02 m dh en

Adaptateur de LED

N° de commande 2266202, 2266524, 2265915, 2265916, 2265917, 2265918

Utilisation prévue

Le produit est une alimentation à découpage avec une tension de sortie constante de 12 V/CC pour une utilisation avec des lampes à diodes électroluminescentes (LED). Un circuit de protection électronique coupe l'alimentation électrique en cas de surcharge, de surtension, de court-circuit et de surchauffe. L'alimentation électrique sera automatiquement rétablie après l'élimination de la panne.

Il est uniquement destiné à une utilisation à l'intérieur. Dans tous les cas, le contact avec l'humidité doit être évité.

Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modification du produit est interdite. Tout usage à des fins autres que celles décrites ci-dessus pourrait endommager le produit. De plus, une mauvaise utilisation pourrait entraîner des risques tels que les courts-circuits, les incendies, les chocs électriques, etc. Lisez attentivement les instructions du mode d'emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la disposition de tiers qu'avec son mode d'emploi.

Ce produit est conforme aux exigences nationales et européennes en vigueur. Tous les nombres d'entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés.

Contenu de l'emballage

• Alimentation électrique

Mode d'emploi

Mode d'emploi actualisé

Téléchargez le mode d'emploi le plus récent sur www.conrad.com/downloads ou scannez le code QR indiqué. Suivez les instructions figurant sur le site Web.

Explication des symboles

Le symbole avec l'éclair dans un triangle indique qu'il y a un risque pour votre santé, par ex. en raison d'une décharge électrique.

Le symbole avec le point d'exclamation dans un triangle sert à indiquer les informations importantes présentes dans ce mode d'emploi. Veuillez lire ces informations attentivement.

Ce produit doit être utilisé en intérieur dans des endroits secs. Le produit est conçu selon la classe de protection II (isolation renforcée ou double, isolation de protection). Appareils de commande de sécurité avec protection contre les courts-circuits.

Convertisseur indépendant conçu pour faire fonctionner les lampes sans couvercle ni mesures de sécurité supplémentaires.

Luminaires montés en surface adaptés pour une fixation directe sur des surfaces normalement inflammables.

Le transformateur électronique peut être placé sur des surfaces en bois.

Protection de l'appareillage de commande de lampe contre la surchauffe à des températures ≥ 100^

Consignes de sécurité

Lisez attentivement le mode d'emploi et observez particulièrement les consignes de sécurité. Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultant du non-respect des consignes de sécurité et des informations relatives à la manipulation correcte contenues dans ce manuel. De tels cas entraînent l'annulation de la garantie.

A) informations générales

• Cet appareil n'est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.
• Ne laissez pas traîner le matériel d'emballage. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet.
• Gardez l'appareil à l'abri de températures extrêmes, de la lumière directe du soleil, de sècces intenses, d'humidité élevée, d'eau, de gaz inflammables, de vapeurs et de solvants. N'exposez pas le produit à des contraintes mécaniques. Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de l'utiliser et protégez-le de toute utilisation accidentelle. Un fonctionnement normal ne peut plus être garanti si le produit :

est visiblement endommagé,

ne fonctionne plus correctement. a été stocké pendant une période prolongée dans des conditions défavorables ou a été transporté dans des conditions très rudes. Manipulez le produit avec précaution. Des secousses, des chocs ou une chute, même de faible hauteur, peuvent endommager le produit. Consultez un spécialiste en cas de doute sur le fonctionnement, la sécurité ou le raccordement de l'appareil. L'entretien, les modifications et les réparations doivent être effectuées uniquement par un technicien ou un centre de réparation agréé. Si vous avez des questions dont la réponse ne figure pas dans ce mode d'emploi, contactez notre service d'assistance technique ou tout autre personnel technique.

B) appareils raccordés

• Respectez également les informations concernant la sécurité et le mode d'emploi pour les autres appareils connectés à ce produit.

C) indice de protection (IP20)

• Il existe une protection contre le contact avec les composants sous tension et contre la penetration de particules étrangères >12.5 mm. Il r'existe aucune protection contre I'eau, les gaz combustibles et les vapeurs.
• Il est recommandé d'installer l'appareil dans une armoire de commande offrant le degré de protection souhaité.

L'alimentation électrique ne doit être utilisée qu’avec des lampes LED.

Attention, risque pour la sécurité!

Le produit ne doit être installé que par des personnes ayant des connaissances et une expérience pertinentes en matière d'électricité !*) En cas de mauvaise installation, vous risquez : • votre propre vie - la vie de l'utilisateur de l'appareil électrique Si l'appareil n'est pas installé correctement, vous risquez de graves dommages matériels, par exemple un incendie. Vous risquez de voir notre responsabilité personnelle engagée pour des dommages corporels et matériels. Consultez un électricien ! Connaissances techniques requises pour effectuer l'installation : Pour l'installation, les connaissances spécialisées suivantes sont particulièrement requises : Les « Cinq règles de sécurité » : Débrancher du secteur ; protéger contre une mise sous tension accidentelle ; s'assurer de l'absence de tension ; mise à la terre et court-circuit ; couvrir ou protéger les parties adjacentes sous tension Utilisation d'outils, de dispositifs de mesure et d'équipements de protection individuelle appropriés, le cas échéant Analyse des résultats des mesures - Utilisation de matériel aux installations électriques pour répondre aux exigences de déconnexion Indices de protection IP - Installation de matériel d'installation électrique Le type d'alimentation électrique (schéma TN, schéma IT, schéma TT) et les critères de connexion correspondants (mise à la terre classe, mise à la terre de protection, mesures supplémentaires nécessaires, etc.) Si vous n'êtes pas un professionnel, ne le faites pas vous-même, faites-le réaliser par un spécialiste.

Important

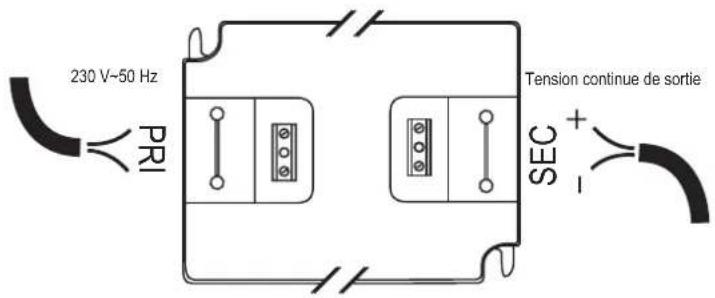

• Respectez les polarités comme indiqué dans le schéma de câblage. Le câble de sortie vers les lampes à LED doit être ≤ 2m
• Ne bloquez pas la circulation de l'air et ne couvrez pas l'appareil. Cet appareil est conçu pour le refroidissement par convection et ne nécessite pas de ventilateur externe. Voir « Caractéristiques techniques » pour les conditions de fonctionnement et de stockage.
• Les charges indiquées sur l'étiquette de l'alimentation électrique et dans les « Caractéristiques techniques » ne doivent pas être dépassées. Appariez le pôle positif (+) au pôle négatif (-) comme indiqué sur l'étiquette d'évaluation du produit.

Entretien

Le produit ne nécessite aucune maintenance et ne doit jamais être démonté, quelles que soient les raisons. Seul un expert agréé est habilité à effectuer les réparations.

Élimination des déchets

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur. Ainsi, vous respectez les ordonnances légales et contribuez à la protection de l'environnement.

Caractéristiques techniques

N° de commande	266202 2266524	2265915 2265916	2265917 2265918
Mocèle n° LD-12-6	LD-12-12 LD-12-15	LD-12-20 LD-12-30	LD-12-50
Tension de fonctionnement	200 - 240 V/CA, 50 - 60 Hz
Courant de fonctionnement (max.)	0,1 A,0,2 A	0,2 A,0,3 A	0,3 A,0,4 A
Tension de sortie	12 V
Courant de sortie	0,5 A	1 A	1,25 A	1,66 A	2,5 A	4,16 A
Puisance de sortie (max.)	6 W	12 W	15 W	20 W	30 W	50 W
Tolerance de tension	±5 %
Ondulation (P-P)	<120 mV	<120 mV	<120 mV	<240 mV	<3 V	<150 mV
Efficacité	78 % 78 %	83 % 85 %	86 %	87 %
Agrémentes/Normes	2014/35/EU CE LVD, 2014/30/EU EMC
Protection	Surcharge, suturenion, court-circuit, surchauffe
Refroidissement	Convection
Protection contre les infiltrations	IP20
Classe de protection	II
Câbles d'entrée/ de sortie	HO3VHV2-F 2 x 0,75 mm²
Longueur de la bande	7 mm
Conditions de fonctionnement	0 à 40 °C, 20 à 90 % HR (sans condensation)
Conditions de stockage	0 à 80 °C, 10 à 90 % HR (sans condensation)
Dimensions (L x l x h)	127 x 50 x 11,2 mm	127 x 50 x 11,2 mm	90 x 40.5 x 24 mm	103 x 35.5 x 16,5 mm	160 x 58 x 18 mm	160 x 58 x 18 mm
Poids	120 g	120 g	65 g	78 g	170 g	170 g

Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau-Allemagne (www.conrad.com). Tous droits réservés et compris la traduction. La reproduction par n'importe quel moyen, p. ex photocopie, microfilm ou stockage dans des systèmes de traitement électronique des données, nécessite l'autorisation préalable par écrit de l'éditeur. La reimpression, même en partie, est interdite. Cette publication représente l'état technique au moment de l'impression.
