Type de produit	Borne de distribution électrique avec éclairage
Marque	Heitronic
Modèle	35112
Alimentation	230 V~, 50 Hz
Puissance maximale totale	3500 W, 16 A
Nombre de prises	2
Type d'ampoule compatible	E14, max. 15 W (incandescent), 7 W (ESL), 5 W (LED)
Indice de protection	IP44
Usage	Extérieur (jardin, parc)
Matériau	Plastique robuste
Installation	Sur socle plan (pierre, béton), raccordement filaire
Fonction principale	Distribution électrique et éclairage
Interrupteur	À bascule (ON/OFF/AUTO) pour chaque prise et lampe
Sécurité	Disjoncteur différentiel recommandé ; couper l'alimentation avant entretien
Entretien	Nettoyer avec un chiffon sec ou légèrement humide ; éviter produits chimiques
Remplacement de l'ampoule	Dévisser le recouvrement, changer l'ampoule (E14), revisser
Protection contre l'eau	IP44 (protégé contre les projections d'eau)
Poids	Non spécifié
Dimensions	Non spécifiées

FOIRE AUX QUESTIONS - 35112 Heitronic

Quelle est la puissance maximale supportée par la borne 35112 ?

La puissance maximale totale est de 3500 W et le courant maximal de 16 A. Ne dépassez pas ces valeurs pour éviter une surchauffe.

Puis-je utiliser cette borne à l'intérieur ?

La borne est conçue pour une utilisation en extérieur (IP44). Vous pouvez l'utiliser à l'intérieur, mais veillez à respecter les mêmes consignes de sécurité électrique.

Quel type d'ampoule puis-je installer ?

Utilisez uniquement des ampoules avec culot E14 : incandescent max. 15 W, ESL max. 7 W, LED max. 5 W. D'autres types peuvent provoquer une surchauffe.

Comment installer la borne de distribution électrique ?

Choisissez un emplacement stable et plan (pierre, béton). Coupez le courant, connectez les fils : vert/jaune à la terre, marron/noir à L (phase), bleu à N (neutre). Vérifiez les connexions avant de mettre sous tension.

Que faire si la lampe ne s'allume pas ?

Vérifiez d'abord que l'interrupteur est en position I (ON) ou II (AUTO). Si c'est le cas, remplacez l'ampoule par une neuve conforme. Vérifiez également le disjoncteur et l'alimentation générale.

L'indice IP44 permet-il une utilisation sous la pluie ?

Oui, l'IP44 protège contre les projections d'eau de toutes directions. Cependant, n'exposez pas la borne à un jet d'eau direct (tuyau d'arrosage) et ne la plongez pas dans l'eau.

Puis-je brancher plusieurs appareils sur la même prise ?

Chaque prise supporte au total 16 A. Ne branchez pas de multiprises en série et assurez-vous que la somme des puissances ne dépasse pas 3500 W pour les deux prises combinées.

Comment nettoyer la borne ?

Avant tout nettoyage, coupez le courant. Utilisez un chiffon sec ou légèrement humide. Pour les salissures tenaces, une brosse en poils naturels. N'utilisez jamais de produits chimiques ou abrasifs.

La borne est-elle équipée d'un détecteur de mouvement ?

Non, le modèle 35112 est une version éclairage simple sans détecteur de mouvement. Le modèle 35111 en est équipé. Vérifiez votre référence.

Que faire en cas de dommage sur le câble d'alimentation ?

N'utilisez pas la borne si le câble ou un élément électrique est endommagé. Faites réparer par un électricien qualifié. Ne tentez pas de réparation vous-même.

MODE D'EMPLOI 35112 Heitronic

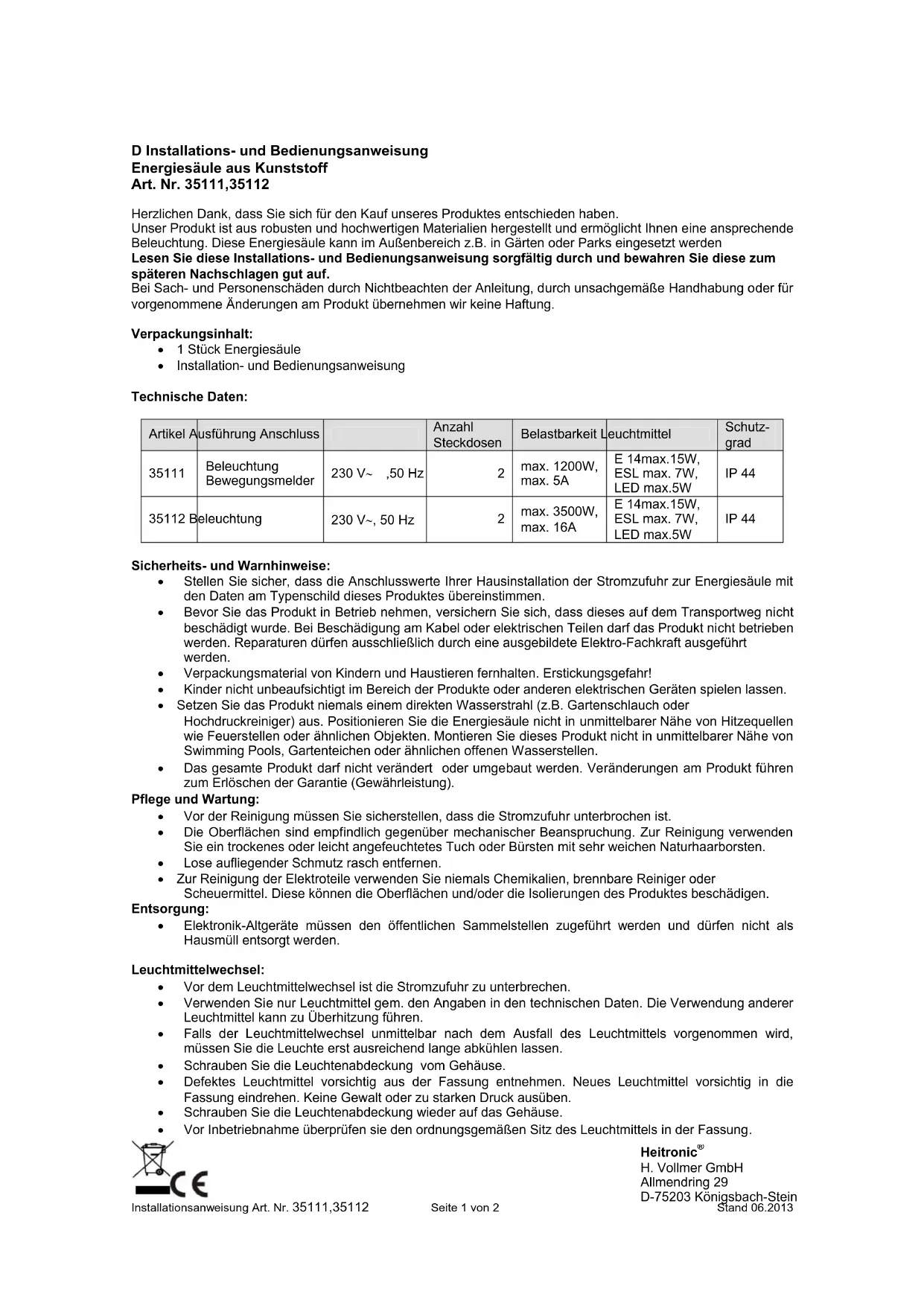

F Instruction d'installation et de maniement

Borne de distribution électrique en plastique

N° d'art. 35111,35112

Merci d'avoir fait l'acquisition de l'un de nos produits.

Notre produit est fabriqué dans des matériaux robustes et de haute qualité et vous offre un éclairage approprié.

Cette borne de distribution électrique peut être utilisé à l'extérieur, par exemple dans des jardins et parcs.

Lisez attentionivement cette instruction d'installation et de maniement et conservez-la précieusement afin de pouvoir la consulter ultérieurement.

Nous ne sommes enaucun cas responsables des dommages sur des objets et des personnes resultant d'un maniement non conforme ou de modifications effectuees sur le produit.

Contenu de l'emballage :

1 borne de distributionelectrique
Instruction d'installation et de maniement

\section*{Caracteristiques techniques}:

Article	Modèle Branchement		Nombre de prises	Charge Ampoule		Dépréde protection
35111	Eclairage Eclairage Détecteur de mouvement	230 V~ ,50 Hz	2	max. 1200W, max. 5A	E 14max.15W, ESL max. 7W, LED max.5W	IP 44
35112	Eclairage	230 V~, 50 Hz	2	max. 3500W, max. 16A	E 14max.15W, ESL max. 7W, LED max.5W	IP 44

Indications de sécurité et d'advertissement :

Assurez-vous que les paramétres d'alimentation électrique de l'installation domestique vers la borne de distribution électrique correspondant bien aux données générée sur la plaque signalétique de ce produit.
- Avant de mettre le produit en service, assurez-vous que celui-ci n'a pas ete abime lors de son transport. En cas de detelerations sur le cable ou des elements electriques, le produit ne doit plus etre utilise. Les réparations ne doivent etre effectuees que par un electricien qualifie.
- Gardez le matériel d'emballage hors de portée des enfants et des animaux domestiques. Danger de suffocation!
- Ne pas laisser jouer les enfants sans surveillance à proximé immediate des produits ou autres apparèils électriques.
- N'exposez jamais le produit à un jet d'eau direct (p. ex. tuyau d'arrosage ou nettoyeur à haute pression). Ne pas placer la borne de distribution électrique à proximate immediate de sources de chaleur comme des feuux ouverts ou autres objets chauds. Ne pas monter ce produit à proximate immediate de piscines, d'étangs de jardin ou d'autres points d'eau ouverts.
Le produit dans sa totalité ne doit pas etre modifie ou transforme. Toute modification sur le produit conduit a une annulation de la garantie (condition de garantie).

Entretien et maintenance :

Avant le nettoyage, veillez a ce que le courant soit coupé.
- Les surfaces sont sensibles aux efforts mécaniques. Pour le nettoyage, utilisez un linge sec ou légèrement humide. Une Brosse en poils naturels fera également l'affaire.
Retirer rapidement les salissures déposées.
Pour nettoyer les parties electriques, n'utilisez jamais de produits chimiques, de nettoyants inflammables ou de produits abrasifs. Ceux-ci pourraient deteterier les surfaces et/ou les isolations du produit.

Elimination :

• Les apparêls électroniques usages doivent être déposés aux points de collecte publics et ne doivent pas été éliminés avec les déchets menagers.

Remplacement de l'ampoule :

• Coupe l'alimentation électrique avant de changer l'ampoule.
• N'utilisez que des ampôules correspondant aux caractéristiques techniques. L'utilisation d'autres ampôules peut conduire à une surchauffe.
• Si vous souhaitez changer l'ampoule immidiatement après que celle-ci ait cesser de fonctionner, vous ne devez attendre suffisamment longtemps afin qu'elle refroidisse.
• Dévissez le recouvrement d'ampoule du boitier
• Dévissez prudèment l'ampoule défectueuse hors de sa monture. Vissez prudèment l'ampoule neuve dans la monture. Ne pas forcer et ne pas exercer une forte pression. Heitronic®

• Revissez le recouvrement d'ampoule sur le boftier.

• Avant la mise en service, vérifie que l'ampoule est bien en place dans sa monture.

Installation :

Assurez-vous que les paramétres d'alimentation électrique de l'installation domestique vers la borne de distribution électrique correspondant bien aux données générée sur la plaque signalétique de ce produit.
- Toutes les manipulations doivent être effectuées hors tension. Débrancher pour ceci la prise électrique de la source de tension.
- Nous vous recommendons en cas d'utilisation extérieur de sécuriser le produit au moyen d'un disjoncteur à courant de défaut. Respectez les directives locales d'installation. Dans certaines régions, le montage d'un disjoncteur à courant de défaut peut être absolument nécessaire.
La borne de distribution electrique ne doit etre mise en service queABOUT.
- Dérômeniz le lieu de montage. Veillez à ce que de l'eau ne puisse pas s'accumuler à l'endetroit prévu pour la borne de distribution électrique.
Veillez a ce que la surface de support puisse supporter pendant une longue durée et en toute fiabilité le poids de la borne de distribution électrique. Des surfaces appropriées peuvent être par exemple des socles plans en pierre ou en béton.

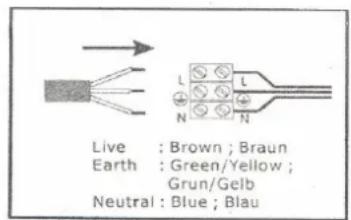

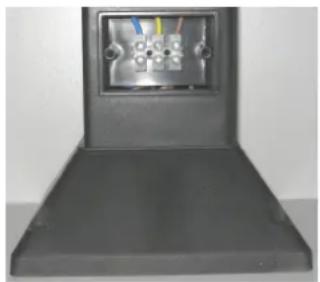

- Connectez les lignes de connexion de l'installation électrique. Connectez tout d'abord le fil de protection vert-jaune et ensuite les deux autres fils. En général, le cable marron (ou noir) est le fil de phase. Connectez celui-ci à la borne caractérisée par un "L". Le fil bleu doit être connecté à la borne marquee d'un "N".

• Vérifiez encore une fois la connexion.
  Assurez-vous avant de raccorder un élément électrique que la charge maximale de 3500 W de la borne de distribution électrique ne sera pas dépassée. Les prises ne doivent pas être branchées en série.
  La borne de distribution electrique ne doit pas etre deplacee tant qu'elle est raccordee a l'alimentation en tension.
  Veiliez lors de la pose des cables à ne pas causeur de danger de chute sur les chemins.
• Ne pas plier les cables ; voirlez à ce que les cables et prises ne soient pas soumis à des forces de traction et de torsion. Protégez la borne de distribution électrique et les cables de déteriorations éventuelles.
  Couper l'alimentation en tension en cas d'absence de longue durée.
  La borne de distribution electrique ne doit pas etre recouverte.
  La plaque signalétique ne doit pas etre retiree.

Detecteur de mouvement:

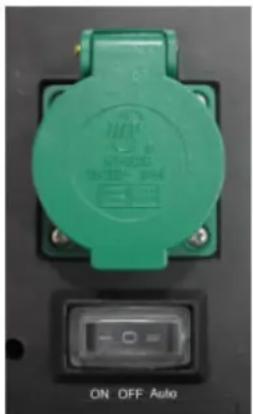

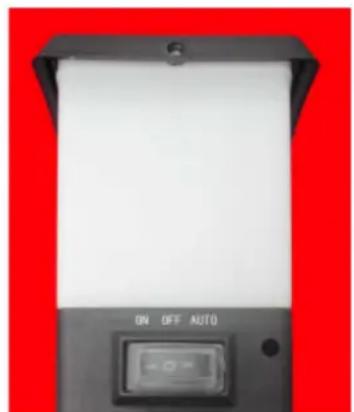

• Dans le cas de bornes de distribution électrique avec détecteur de mouvement, les prises et la lampe sont équipées d'un interrupteur à bascule. Position O (OFF): prise ou lampe éteinte - Position I (ON) : prise ou lampe allumée - Position II (AUTO): la prise ou la lampe est éteinte voire allumée par le détecteur de mouvement.
