35113 - Lampe Heitronic - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Borne de distribution électrique avec éclairage
Marque	Heitronic
Modèle	35113
Tension d'alimentation	230 V ~, 50 Hz
Nombre de prises	2
Charge maximale totale	3500 W (16 A)
Type d'ampoule compatible	E14, max 15 W (incandescent), 7 W (ESL), 5 W (LED)
Usage	Extérieur (jardin, parc)
Protection électrique recommandée	Disjoncteur à courant de défaut (30 mA)
Installation	Uniquement en position debout sur surface stable (pierre, béton)
Nettoyage	Chiffon sec ou légèrement humide, brosse à poils naturels
Sécurité	Débrancher avant entretien, ne pas exposer à jet d'eau direct
Indice de protection	Non spécifié (adapté à l'extérieur)
Contenu de l'emballage	1 borne de distribution, 1 notice d'installation

FOIRE AUX QUESTIONS - 35113 Heitronic

Comment installer la borne de distribution électrique Heitronic 35113 ?

Installez la borne debout sur une surface plane et stable (pierre ou béton). Assurez-vous que l'eau ne peut pas s'accumuler à l'emplacement. Connectez d'abord le fil de protection (vert-jaune), puis le fil de phase (marron/noir) à la borne L et le neutre (bleu) à la borne N. Utilisez un disjoncteur à courant de défaut pour une sécurité optimale.

Quelle ampoule dois-je utiliser pour le remplacement ?

Utilisez une ampoule à culot E14 d'une puissance maximale de 15 W pour les ampoules incandescentes, 7 W pour les lampes ESL, ou 5 W pour les LED. Ne dépassez jamais ces valeurs pour éviter une surchauffe.

Comment changer l'ampoule ?

Coupez d'abord l'alimentation électrique. Laissez l'ampoule refroidir si elle vient de fonctionner. Dévissez le recouvrement de l'ampoule, puis dévissez l'ampoule défectueuse. Vissez la nouvelle ampoule sans forcer, puis revissez le recouvrement.

Puis-je utiliser cette borne sous la pluie ?

Oui, la borne est conçue pour une utilisation en extérieur, mais évitez l'exposition directe à un jet d'eau (tuyau d'arrosage ou nettoyeur haute pression). Installez-la de manière à ce que l'eau ne s'accumule pas à sa base.

Quelle est la puissance maximale des appareils branchés ?

La charge totale des deux prises ne doit pas dépasser 3500 W (16 A). Ne branchez pas de rallonges en série. Vérifiez que la somme des puissances des appareils branchés reste inférieure à cette limite.

Comment nettoyer la borne ?

Débranchez toujours la borne avant le nettoyage. Utilisez un linge sec ou légèrement humide, ou une brosse à poils naturels. N'utilisez jamais de produits chimiques, de nettoyants inflammables ou abrasifs.

Que faire en cas de dysfonctionnement ?

Si la borne est endommagée (câble, prises, etc.), ne l'utilisez pas. Les réparations doivent être effectuées uniquement par un électricien qualifié. Toute modification annule la garantie.

Puis-je enterrer le câble d'alimentation ?

Le câble n'est pas conçu pour être enterré. Posez-le de manière à éviter les risques de chute et protégez-le des dommages mécaniques. Utilisez des gaines adaptées si nécessaire.

La borne est-elle conforme aux normes ?

La borne est fabriquée selon les directives en vigueur. Respectez les réglementations locales d'installation, notamment l'utilisation d'un disjoncteur à courant de défaut qui peut être obligatoire dans certaines régions.

Puis-je brancher une rallonge sur les prises ?

Oui, mais veillez à ce que la charge totale ne dépasse pas 3500 W. Ne branchez pas plusieurs rallonges en série. Protégez les câbles contre la traction et la torsion.

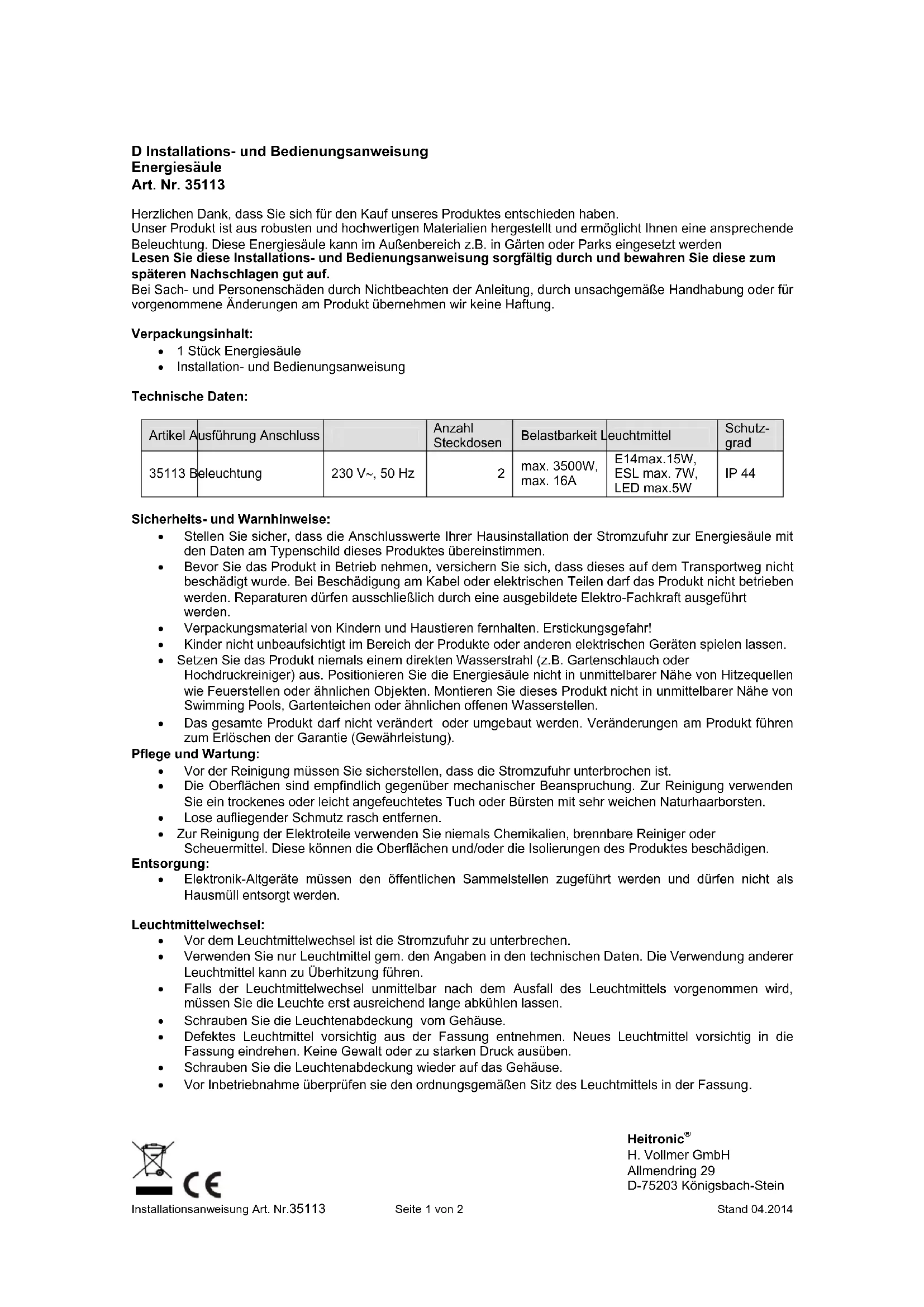

MODE D'EMPLOI 35113 Heitronic

Borne de distribution electrique

N° d'art. 35113

Merci d'avoir fait l'acquisition de l'un de nos produits.

Notre produit est fabriqué dans des matériaux robustes et de haute qualité et vous offre un éclairage approprié.

Cette borne de distribution électrique peut être utilisé à l'extérieur, par exemple dans des jardins et parcs.

Lisez attentivement cette instruction d'installation et de maniement et conservez-la précieusement afin de pouvoir la consulter ultérieurement.

Nous ne sommes enaucn cas responsables des dommages sur des objets et des personnes resultant d'un maniement non conforme ou de modifications effectuees sur le produit.

Contenu de l'emballage :

1 borne de distributionelectrique - Instruction d'installation et de maniement

\section*{Caracteristiques techniques}:

Article	Modèle Branchement		Nombre de prises	Charge Ampoule	de protéci on
35113	Eclairage	230 V~, 50 Hz	2	max. 3500W, max. 16A	E 14max.15W, ESL max. 7W, LED max.5W

Indications de sécurité et d'advertissement :

Assurez-vous que les paramétres d'alimentation électrique de l'installation domestique vers la borne de distribution électrique correspondant bien aux données presente sur la plaque signalétique de ce produit. - Avant demettre le produit en service, assurez-vous que celui-ci n'a pas ete abime lors de son transport. En cas de detelerations sur le cable ou des elements electriques, le produit ne doit plus etre utilise. Les reparations ne doivent etre effectuees que par un electricien qualifie. - Gardez le matériel d'emballage hors de portée des enfants et des animaux domestiques. Danger de suffocation! - Ne pas laisser jouer les enfants sans surveillance à proximé immediate des produits ou autres apparèils électriques. - N'exposez jamais le produit à un jet d'eau direct (p. ex. tuyau d'arrosage ou nettoyeur à haute pression). Ne pas placer la borne de distribution électrique à proximate immediate de sources de chaleur comme des feuux ouverts ou autres objets chauds. Ne pas monter ce produit à proximate immediate de piscines, d'étangs de jardin ou d'autres points d'eau ouverts. - Le produit dans sa totalité ne doit pas être modifié ou transformé. Toute modification sur le produit conduit à une annulation de la garantie (condition de garantie).

Entretien et maintenance :

Avant le nettoyage, veillez a ce que le courant soit coupé. - Les surfaces sont sensibles aux efforts mécaniques. Pour le nettoyage, utilisez un linge sec ou légrement humide. Une Brosse en poils naturels fera également l'affaire. Retirer rapidement les salissures déposées. Pour nettoyer les parties électriques, n'utilise jamais de produits chimiques, de nettoyants inflammables ou de produits abrasifs. Ceux-ci pourraient détériorer les surfaces et/ou les isolations du produit.

Elimination :

• Les apparèils électroniques usages doivent être déposés aux points de collecte publics et ne doivent pas été éliminés avec les déchets menagers.

Remplacement de l'ampoule :

• Coupe l'alimentation électrique avant de changer l'ampoule.
• N'utilisez que des ampôules correspondant aux caractéristiques techniques. L'utilisation d'autres ampôules peut conduire à une surchauffe. Si you souhaitez changer I'ampoule immediatement après que celle-ci ait cesser de fonctionner, vous nevez attendre suffisamment longtemps afin qu'elle refroidisse.
• Dévissez le recouvrement d'ampoule du boitier
• Dévissez prudèment l'ampoule défectueuse hors de sa monture. Vissez prudèment l'ampoule neuve dans la monture. Ne pas forcer et ne pas exercer une forte pression.
• Revissez le recouvrement d'ampoule sur le boitier.
• Avant la mise en service, vérifie que l'ampoule est bien en place dans sa monture.

Heitronic

H. Vollmer GmbH

Allmending 29

Assurez-vous que les paramétres d'alimentation électrique de l'installation domestique vers la borne de distribution électrique correspondant bien aux données générée sur la plaque signalétique de ce produit. - Toutes les manipulations doivent être effectuées hors tension. Débrancher pour ce qui la prise électrique de la source de tension. - Nous vous recommendons en cas d'utilisation extérieur de sécuriser le produit au moyen d'un disjoncteur à courant de défaut. Respectez les directives locales d'installation. Dans certaines régions, le montage d'un disjoncteur à courant de défaut peut être absolument nécessaire. La borne de distribution physique ne doit etre mise en service que debout. - Determinez le lieu de montage. Veillez à ce que de l'eau ne puisse pas s'accumuler à l'endroit prévu pour la borne de distribution électrique. Veillez à ce que la surface de support puisse supporter pendant une longue durée et en toute fiabilité le poids de la borne de distribution électrique. Des surfaces appropriées peuvent être par exemple des socles plans en pierre ou en béton. - Connectez les lignes de connexion de l'installation électrique. Connectez tout d'abord le fil de protection vert-jaune et ensuite les deux autres fils. En général, le cable marron (ou noir) est le fil de phase. Connectez celui-ci à la borne caractérisée par un "L". Le fil bleu doit être connecté à la borne marquée d'un "N".

• Verifiez encore une fois la connexion. Assurez-vous avant de raccorder un élément électrique que la charge maximale de 3500 W de la borne de distribution électrique ne sera pas dépassée. Les prises ne doivent pas être branchées en série. La borne de distribution electrique ne doit pas etre deplacee tant qu'elle est raccordee a l'alimentation en tension. Veiliez lors de la pose des cables à ne pas causer de danger de chute sur les chemins.
• Ne pas plier les cables; voirlez à ce que les cables et prises ne soient pas soumis à des forces de traction et de torsion. Protégéz la borne de distribution électrique et les cables de déteriorations éventuelles. Couper l'alimentation en tension en cas d'absence de longue durée. La borne de distribution physique ne doit pas etre recouverte. La plaque signalétique ne doit pas etre retiree.
