Caractéristiques	Détails
Taille de l'écran	55 pouces
Résolution	4K Ultra HD (3840 x 2160)
Technologie d'affichage	OLED
HDR	HDR Pro
Connectivité	3 x HDMI, 2 x USB, Ethernet, Wi-Fi
Système d'exploitation	webOS
Puissance sonore	20 W
Fonctionnalités Smart TV	Accès aux applications, navigateur web, contrôle vocal
Consommation énergétique	Classe énergétique A
Dimensions (sans pied)	123,2 x 71,1 x 4,8 cm
Poids (sans pied)	17,5 kg
Maintenance	Nettoyage régulier de l'écran avec un chiffon doux, mise à jour du firmware recommandée
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable
Garantie	2 ans

FOIRE AUX QUESTIONS - 55UH8500 LG

Comment configurer mon téléviseur LG 55UH8500 pour la première fois ?

Allumez le téléviseur et suivez les instructions à l'écran pour sélectionner votre langue, votre réseau Wi-Fi et configurer les chaînes.

Pourquoi mon téléviseur LG 55UH8500 ne s'allume-t-il pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez également de maintenir le bouton d'alimentation enfoncé pendant quelques secondes.

Comment mettre à jour le logiciel de mon téléviseur LG 55UH8500 ?

Allez dans le menu 'Paramètres', sélectionnez 'À propos de ce téléviseur', puis 'Mise à jour du logiciel' et suivez les instructions à l'écran.

Mon téléviseur LG 55UH8500 a un problème d'image, que faire ?

Vérifiez les câbles HDMI et assurez-vous qu'ils sont correctement connectés. Essayez de changer la source d'entrée ou de réinitialiser les paramètres d'image.

Comment connecter mon téléviseur LG 55UH8500 à Internet ?

Allez dans 'Paramètres', puis 'Réseau', et sélectionnez 'Wi-Fi' ou 'Ethernet' pour vous connecter à votre réseau.

Comment réinitialiser mon téléviseur LG 55UH8500 aux paramètres d'usine ?

Accédez à 'Paramètres', puis 'Général', et sélectionnez 'Réinitialiser aux paramètres d'usine'. Suivez les instructions pour confirmer la réinitialisation.

Pourquoi le son de mon téléviseur LG 55UH8500 ne fonctionne-t-il pas ?

Vérifiez que le volume n'est pas muet et que le niveau sonore est réglé correctement. Assurez-vous également que les paramètres audio sont configurés correctement.

Comment utiliser le mode de jeu sur mon téléviseur LG 55UH8500 ?

Accédez au menu 'Paramètres', sélectionnez 'Image', puis activez le 'Mode Jeu' pour optimiser les performances pendant le jeu.

Mon téléviseur LG 55UH8500 ne trouve pas de chaînes, que faire ?

Vérifiez que l'antenne est correctement connectée, puis allez dans 'Paramètres', sélectionnez 'Chaînes' et effectuez une recherche automatique des chaînes.

Comment activer les sous-titres sur mon téléviseur LG 55UH8500 ?

Pendant la lecture d'un contenu, appuyez sur le bouton 'Options' de la télécommande et sélectionnez 'Sous-titres' pour les activer.

MODE D'EMPLOI 55UH8500 LG

Sécurité et références

TELEVISEUR A DEL*

• Les téléviseurs à DEL de LG sont dotés d'écrans ACL avec rétroéclairage à DEL.

Veuillez dire ce manuel attentivement avant d'utiliser l'appareil et conservez-le pour pouvoir vous y reporter ultérieurement.

50UH5500	43UH6100	40UH6300	43UH6500	43UH7500	49UH7700	55UH8500	55UH9500
65UH5500	49UH6100	50UH6300	49UH6500	49UH7500	55UH7700	60UH8500	65UH9500
49UH610A	55UH6150	58UH6300	55UH6550	55UH7500	60UH7700	65UH8500	86UH9500
55UH615A	60UH6150	70UH6350	60UH6550	60UH7500	65UH7700	75UH8500	98UH9800
60UH615A	65UH6150		65UH6550	65UH7500
65UH615A			75UH6550

Directives de sécurité importantes

Conformez-vous toujours aux directives suivantes pour éviter des situations dangereuses et assurer une performance optimale de votre apparéil.

AVERTISSEMENT/ MISE EN GARDE

RISQUE D'ÉLECTROCUTION NE PAS OUVIR

AFIN DE RÉDUIRE LE RISQUE
D'ÉLECTROCUTION, NE PAS RETIRER LE COUVERCLE (OU LE PANNEAU ARRIÈRE).
L'INTÉRIEUR NE CONTIENT AUCUNE PIECE POUVANT ÉTRE RÉPAREE PAR L'UTILISATEUR. FAIRE APPEL À DU PERSONNEL D'ENTRETIEN QUALIFIÉ.

Le symbole de I'éclair avec une flèche dans un triangle équilatéral a pour fonction d'alerter l'utilisateur de la présence de tension dangereuse non isolée à l'intérieur du boîtier de l'appareil qui pourrait être d'une puissance suffisante pour causeur un choc électrique.
Le point d'exclamation dans un triangle équilatéral a pour fonction d'alerter l'utilisateur de la présence d'instructions importantes d'utilisation et de maintenance (entretien) dans la documentation fournie avec l'appareil.

AVERTISSEMENT/MISE EN GARDE

• AFIN DE RÉDUIRE LE RISQUE D'INCENDIE ET DE CHOC ÉLECTRIQUE, NE PAS EXPOSER CE PRODUIT À LA PLUIE OU À L'HUMIDITE.

AVERTISSEMENT

Si vous ignorez le message d'advertisement, vous pourriez vous blesser gravement ou causer un accident ou un décès.

MISE EN GARDE

Si vous ignorez le message de mise en garde,
vous pourriez vous blesser légarement ou
endommager le produit.

REMARQUE

Les remarques vous permettent de comprendre le produit et de l'utiliser de façon sécuritéaire. Veuillez dire attentivement les remarques avant d'utiliser le produit.

Lisez ces directives.
Conservez ces directives.
Soyez attentif à tous les avertissements.
Suivez toutes les directives.

N'utilisez pas cet appeareil pres de I'eau.

• Nettoyez uniquement avec un linge sec.

• Ne bloquez pas les orifices de ventilation.
  Installez le produit en respectant les directives du fabricant.

• N'installez pas l'appareil à proximé d'une source de chaleur telle qu'un radiateur, une bouche de chaleur, un poèle ou tout autre apparemil produit de la chaleur (y compris un amplificateur).

• Respectez les mesures de sécurité de la fiche polarisée ou de la fiche avec mise à la terre. Une fiche polarisée comporte deux broches plates dont l'une est plus large que l'autre. Une fiche avec mise à la terre comporte une troisième broche de mise à la terre. La broche plus large ou la troisième broche servent à assurer votre sécurité. Si la fiche fournie n'est pas adaptée à votre prise murale, demandez à un electricien de remplaçer la prise désuète.

• Evitez de marcher sur le cordon d'alimentation ou de le pincer, en particulier pres de la fiche, de la prise de courant et du point de sortie de l'appareil.

• N'utilisez que les articles connexes ou accessoires recommendés par le fabricant.

• Utilisez le téléviseur uniquement avec le chariot, la fixation, la table ou le support recommende par le fabricant ou vendu avec l'appareil. Si vous devez déplacer l'appareil en utilisant le chariot, faites preuve de prudence, afin de prévenir les blessures causées par un basculement.

• Débranche l'appareil en cas d'orage ou lorsqu'il n'est pas utilisé pendant une longue période.

• Les réparations doivent toutes être effectuees par des techniciens qualifiés. L'appareil doit être réparé s'il a été endommagé de chaque façon que ce soit (par exemple, au niveau du cordon d'alimentation ou de la prise), si du liquide a été renversé sur l'appareil ou si des objets sont tombés dessus, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il a été échépé.

• N'appliquez aucune pression sur l'écran avec la main ou un object pointu, comme un ongle, un crayon ou un stylo, et évitez d'égratigner l'écran.

• N'insérez aucun object métallique ou matériel inducuteur dans le cordon d'alimentation. Net touchez pas l'extrémité du cordon d'alimentation lorsqu'il est branché.

• Gardez le matériel d'emballage anti-humidité et le matériel d'emballage en vinyle hors de la portée des enfants. Le matériel anti-humidité est dangereux pour la santé si ingéré. Si le matériel est ingéré, provoquez un vomissement et rendez-vous immédiatement à l'hôpital. Par ailleurs, le matériel d'emballage en vinyle peut entrainer la suffocation. Gardez-le hors de la portée des enfants.

• AVENTISSEMENT relatif au cordon d'alimentation (peut varier selon le pays):

Consultez la page des caractéristiques duprésent guide d'utilisation pour vous assurer des normes en vigueur. Ne branchez pas un trop grand nombre d'appareils dans une même prise de courant c.a., ce qui pourrait causeur un incendie ou un choc électrique. Ne surchargez pas les prises de courant murales. Des prises de courant murales surcharges, des prises de courant murales et des rallonges desserrées ou endommagées, des cordons d'alimentation qui seront des signes d'usure ou des revêtements de fil fissures ou endommages sont dangereux. Chacune de ces situations pourrait causeur un chic électrique ou un incendie. Examinez régulièrement le cordon de votre apparéil et si vous remarquez des bris ou une dépréciation, débranchez-le, cessez d'utiliser l' apparéil et demandez à un technicien qualifié de remplaçer le cordon par une pieceADFQUATE. Evitez que le cordon subisse des bris physiques ou mécaniques. Veillez notamment à ce qu'il ne soit pas tordu, déformé, pince, coince dans une porte ou piétiné. Soyez particulièrement attentif aux fiches, aux prises de courant murales et à l'emplacement de sortie du cordon sur l' apparéil. Ne déplacez pas le téléviseur si le cordon d'alimentation est branché. N'utilise pas de cordon d'alimentation endommagé ou desserré. Lorsque vous débranchez le cordon d'alimentation, assurez-vous de le faire en tenant la fiche. Ne tirez pas sur le cordon d'alimentation pour débrancher le téléviseur.

• Avertissement - Afin de réduire le risque d'incendie et de chic electrique, n'exposez pas l'appareil à la pluie, à l'humidité ou à d'autres liquides. Ne touche pas le téléviseur si vos mains sont mouillées. N'installez pas l'appareil pres de produits inflammables, comme de l'essence ou des chandelierles, et n'exposez pas le téléviseur directement à l'air conditionné.

• N'exposez l'appareil àaucun écoulement deliquide ni éclaboussure, et évitez de poser des objets contenant du liquide, comme des vases, des tasses,etc.,sur l'appareil ou au-dessus de celui-ci (p.ex., sur une tablette au-dessus de I'appareil).

- Mise à la terre

• (Sauf pour les apparèils sans mise à la terre.) Assurez-vous de brancher le fil de mise à la terre afin de prévenir tout risque de chocolélectrique (p. ex., un téléviseur doté d'une fiche c.a. à trois broches avec mise à la terre doit être branché à une prise électrique c.a. à trois broches avec mise à la terre).

Si la mise à la terre n'est pas possible, un électricien qualifié doit installer un disjoncteur distinct. Ne tentez pas demettre l'appareil à la terre en le branchant à des fils téléphoniques, à un paratonnerre ou à des canalisations de gaz.

• Tant que l'appareil est branché à la prise de courant murale c.a., il n'est pas déconnecté de la source d'alimentation c.a. même s'il est mis hors tension.
• N'effectuez aucune modification sur l'appareil sans avoir obtenu au préalable l'autorisation écrite de LG Electronics. Une modification non autorisée pourrait annuler l'autorisation accordée à l'utilisateur de faire fonctionner l'appareil.

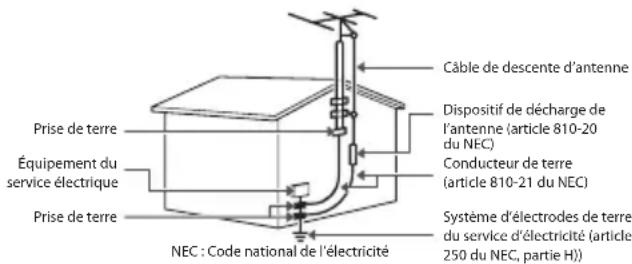

- Mise à la terre d'antennes extérieures

• (peut varier selon le pays) :

Si une antenné extérieur est installée, tenez compte des précautions ci-dessous. Un système d'antennes extérieures ne devrait pas se trouver à proximate de lignes aériennes d'électricité, d'autres éclairages électriques ou de circuits d'alimentation, ou à un endroit où il peut entraer en contact avec de telles lignes d'électricité ou de tels circuits d'alimentation, ce qui pourrait entraîner de graves blessures ou un décès. Assurez-vous que le système d'antennes est mis à la terre afin qu'il offre une certaine protection contre les surtensions et les accumulations de charge d'électricité statique. L'article 810 du Code national de l'électricité (NEC) aux États-Unis a pour object la procédure conforme de mise à la terre du pylône et de la structure d'appui, du fil d'entrée à un dispositif de décharge de l'antenne, le format des conducteurs de terre, la position du dispositif de décharge de l'antenne, le branchement des electrodes de masse, ainsi que les exigences de mise à la terre de l'électrode.

Mise à la terre de l'antenne en vertu du NEC, ANSI/NFPA 70

Nettoyage

Lors du nettoyage, débranchez le cordon d'alimentation et essuyez l'appareil avec un linge doux pour éviter de le rayer. Ne vaporisez aucun liquide directement sur le téléviseur, ce qui pourrait cause un choc électrique. Ne le nettoyez pas avec des produits chimiques comme de l'alcool, des solvants ou du benzène.

Déplacement

• Assurez-vous que l'appareil est hors tension, débranché et que tous les cables ont été rétirés. Deux personnes ou plus peuvent être nécessaires pour porter les téléviseurs d'une certaine taille. N'appliquez aucune pression sur le panneau avant du téléviseur.

Aération

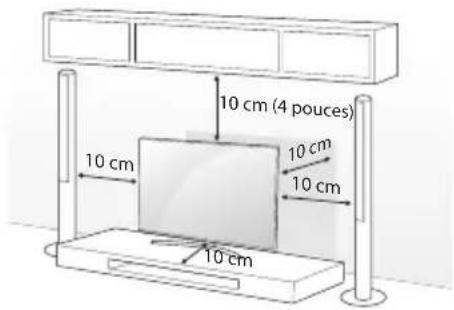

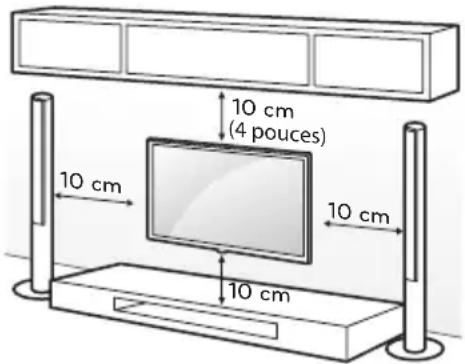

• Installez votre télévisuer à un endroit où la l'aération est suffisante. Ne l'installez pas dans un espace confiné comme une bibliothèque. Ne couvrez pas l'appareil avec du tissu ou d'autres matérieliaux lorsqu'il est branché. Ne l'installez pas dans un endroit excessivement poussièux.

- DEBRANCHEMENT DE L'APPAREIL DE LA SOURCE D'ALIMENTATION PRINCIPALE

• Si vous sentez une odeur de fumée ou d'autres odeurs provenant du téléviseur, débranchez le cordon d'alimentation et appelez un technician qualifié.
• Évitez que le produit soit directement exposé à la lumière du jour.
• Ne touchez jamais l'appareil ou l'antenne pendant un orage.

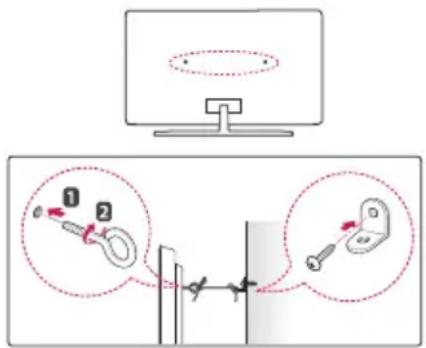

• Si vous installez le téléviseur au mur, assurez-vous de ne pas le suspendre à l'aide du cable de signal ou d'alimentation se trouvant à l'arrête du téléviseur.
• Evitez de heurter l'appareil et assurez-vous qu'aucun object ne soit insere à l'intérieur ou n'entre en contact avec I'écran.

Pour débrancher l'appareil, retirez la fiche d'alimentation de la prise de courant. La fiche d'alimentation doit demeurer entièrement accessible afin de pouvoir débrancher l'appareil en cas d'urgence.

Assurez-vous que le cordon d'alimentation est correctement branché dans la fiche d'alimentation du téléviseur.

- Piles

• Assurez-vous de ranger les accessoires (piles ou autres) dans un lieu sur et hors de la portée des enfants.

• Cet apparéil fonctionne avec des piles. Il est possible que des règlements en matière d'environnement en vigueur dans votre région vous obligent àmettre ces piles au rebut d'une certaine façon. Veuillez communiquer avec les autorités locales pour plus de renseignements sur la mise au rebut ou le recyclage des piles usages.

• Ne jetez pas les piles dans le feu.

• Ne court-circuitez pas les piles, ne les démonze pas et ne les laissez pas surchauffer.

• N'utilisez pas de dispositifé电量 à haute tension pres du téléviseur (p.ex., un tue-mouches électric), ce qui pourrait entrainer un mauvais fonctionnement de l'appléil.

- Pixels défectueux

• Un écran est un produit de haute technologie représentant une résolution de deux à six millions de pixels. Dans de très rares cas, on pourrait voir de petits points à l'écran. Ces points sont des pixels défectueux qui ne nuisent pas à la performance et à la fiabilité du téléviseur.

- Sons

- Craquement

Un craquement survenant pendant le fonctionnement ou lors de l'arrêt du téléviseur est produit par une contraction thermique du plastique causée par la chaleur ou l'humidité. Ce bruit est courant dans les produits ou une déformation thermique est nécessaire.

- Bourdonnement du circuit ou du panneau électrique

Le circuit commutateur haute vitesse, lequel produit une grande quantité de courant lors du fonctionnement du téléviseur, émet un son très faible qui varie selon les apparêils. Ce son ne nuit aucunement à la performance ou à la fiabilité de l'appareil.

• Prenez soit de ne pas toucher aux orifices d'aération. Lorsque le téléviseur fonctionne pendant de longues périodes, les orifices d'aération peuventvenir chauds, ce qui ne nuit aucunement à la performance de l'appareil et ne l'endommage pas.
• N'installez pas l'appareil sur un mur où il pourrait être exposé à de l'huile ou à une dispersion d'huile, ce qui pourrait l'endommager et provoquer sa chute.
• Si le téléviseur est froid au toucher, un léger papillotement pourrait se produit à la mise en

marche. Cela est normal; le téléviseur n'est pas défectueux. Des points minuscules pouraient apparaitre à l'écran sous forme de petites taches rouges, vertes ou bleues. Ceux-ci n'ontaucin impact négatif sur la performance du téléviseur. Evitez de toucher l'écran ACL pendant une longue période, ce qui pourrait produit un effet de distorsion à l'écran.

• L'affichage d'une image fixe pendant une longue période peut entrainer l'incrustation de l'image. Evitez de laisser une image fixe à l'écran pendant une période prolongée.

Visionnement d'images 3D

(Pour téléviseurs 3D)

MISES EN GARDE

• Les adults ne doivent pas laisser des enfants regarder la télévision 3D sans surveillance. Lesadultes doiventmettre fin au visionnement etmettre au repos les enfants qui ressentent de lafatigue oculaire,desmaux de tete ou desétourdissements.
• Lors du visionnement d'une video 3D, certaines personnes peuvent ressentir des malaises telles que des maux de tête, des étourdissements, de la fatigue ou une vision trouble. Le cas échéant, cessez le visionnement et reposez-vous.
• Si vous visionnez une video 3D pendant une période prolongée, vous pourriez éprouver de la fatigue oculaire. Le cas échéant, cessez le visonnement et reposez-vous.
  Utilisez uniquement les lunettes 3D de LG. Vous risquieriez sinon de ne pas bien voir les videos 3D.
• N'utilisez pas les lunettes 3D pour remplacer des lunettes de correction, des lunettes de soleil ou des lunettes de protection. Placez les lunettes 3D par-dessus vos lunettes habituelles.
• N'exposez pas vos lunettes 3D à des températures extrêmes, ce qui pourrait les déformer.
• N'utilisez pas les lunettes 3D lorsque vous vous déplacez. Cela pourrait provoquer un accident ou des blessures.
• Faites attention à ne pas blesser vos yeux avec les branches des lunettes 3D.
• Ne visionnez pas de contenu 3D si vous éprouvez des malaises dus à la photosensibilité, ou si vous étés aux prises avec l'épilepsie ou une maladie du cœur.

Preparation

REMARQUES

• Il est possible que cette illustration ne corresponde pas à votre téléviseur.
• L'afficheur (OSD) de votre téléviseur peut différer légèrement de l'illustration dans le present manuel.
• Les menus et options disponibles peuvent différer en fonction des entrées ou du modèle de votre apparéil.
• De nouvelles fonctionnalités pourraient être ajoutées à l'appareil dans le futuro.
• Les articles fournis avec le téléviseur peuvent varier selon le modele.
• Les caractéristiques de l'appareil ou le contenu du ce manuel poursaient être modifiés sans préavis afin demettre enlumièreles améliorations apportées aux fonctions du téléviseur.

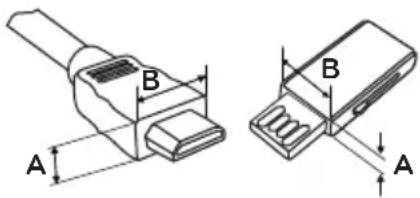

• Afin d'assurer une connexion optimale, les cables HDMI et les dispositifs USB devraient composer un rebord de moins de

10 mm (0,39 pouce) d'épaissur et de moins de 18 mm (0,7 pouce) de largeur.

• Si le cable ou la clé USB n'entre pas dans le port USB du téléviseur, servez-vous d'un cable de rallonge compatible avec l'USB 2.0.
• Utilisez un cable certifié portant le logo HDMI. Si vous n'utilisez pas de cable HDMI certifié, les images poursaient ne pas apparaitre à l'écran ou un problème de connexion pourrait survenir.
• Types de cables HDMI recommendés (de 3 m ou moins)
• Câble HDMI®7M haute vitesse
• Câble HDM®TM haute vitesse avec Ethernet

^*A≤ 10 mm (0,39 pouce)

^*B≤ 18mm (0,7 pouce)

Comment utiliser le tore magnétique (peut varier selon le modele)
- Utilisez le tore magnétique pour réduire l'interférence electromagnétique dans le cable d'alimentation. Enroulez le cable d'alimentation une seule fois au cours du tore magnétique.

[Vue en coupe d'un tore magnétique]

[vers une prise murale] [vers le télévisuer]

10(+ / - 2cm)

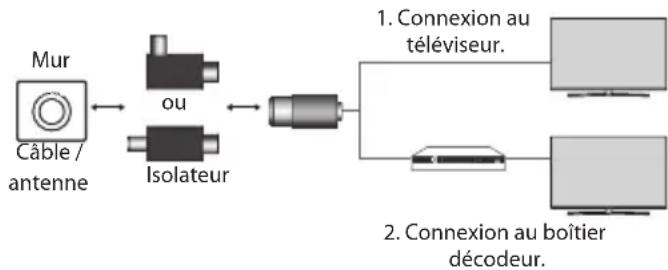

• Guide d'installation de l'isolateur d'antenne (peut varier selon le modele)
• Utilisez ce dispositif pour installer le téléviseur dans un endroit où il existe une différence de tension entre le téléviseur et la mise à la terre du signal de l'antenne. Si une telle différence existe, il est possible que le contact de l'antenne surchauffe et provoque un accident.
• Vous pouvez rendre le fonctionnement de votre téléviseur plus sécurité en enlevant de façon adéquate une certaine tension de l'antenne de télévision. Il est recommendé de fixer l'isolateur au mur. Si l'isolateur ne peut être fixé au mur, fixez-le sur le téléviseur. Évitez de débrancher l'isolateur de l'antenne après l'installation.
• Avant de commencer, veillez à ce que l'antenne de la télévision soit connectee.

Branchez l'une des extrémités de l'isolateur au cable ou à la prise de l'antenne et l'autre extrémité au téléviseur ou au boîtier décembre.

« Un apparéil connecté à la mise à la terre de protection duBATIMENT par le branchement au cable ou à un autre apparéil connecté à la mise à la terre de protection, et à un système de distribution par cable utilisant un coaxial presente dans certains cas des risques d'incendie. La connexion à un système de distribution par cable doit par conséquent être effectuee avec un apparéil offrant une isolation électrique en dessous d'une certaine plage de fréquences (isolant galvanique, voir EN 60728-11). »

Lors de l'installation de I'isolant RF, une légere perte de sensibilité du signal peut se produit.

MISES EN GARDE

• Afin de garantir la sécurité et la durée de vie de l'appareil, n'utilise que des articles approuvés.
• Tout dommage ou blessure cause par l'utilisation d'un article non apprové n'est pas couvert par la garantie.
• Certains modèles sont dotés d'une fine pellicule apposée sur l'écran. Celle-ci fait partie du télévisueur; il ne faut pas la retirer.

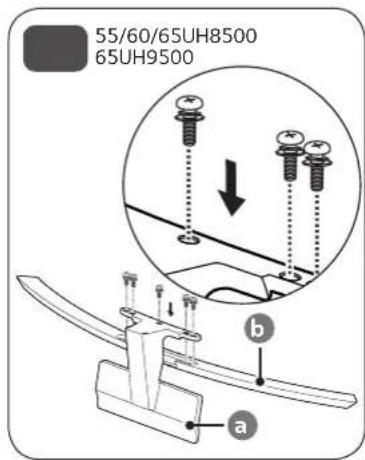

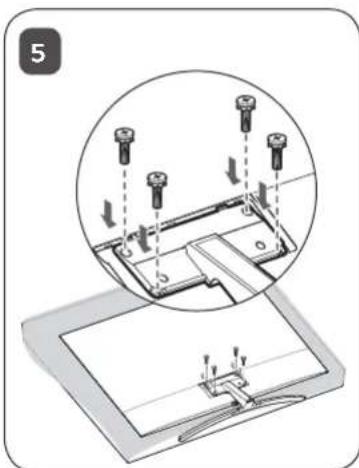

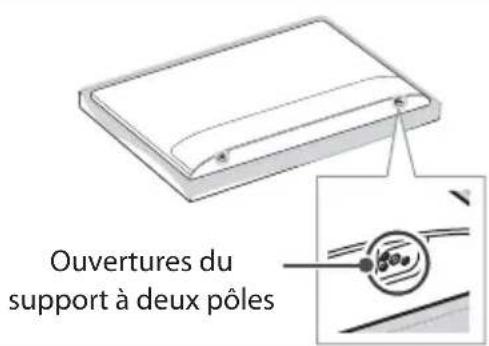

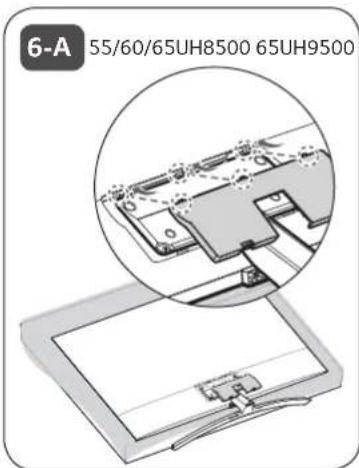

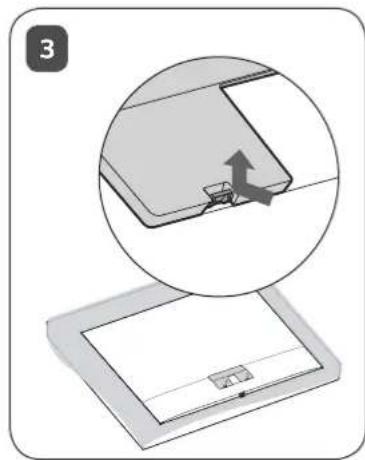

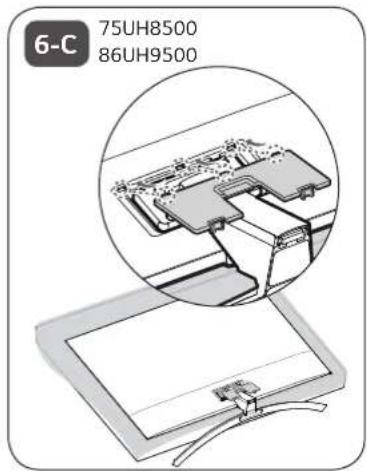

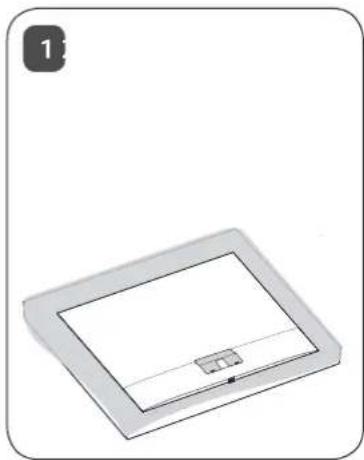

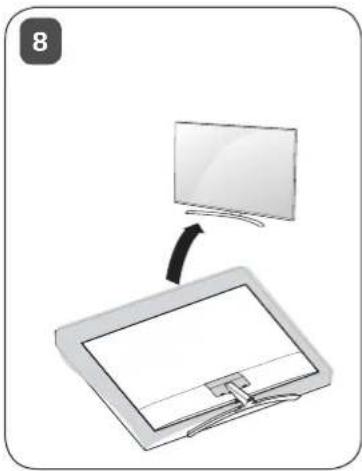

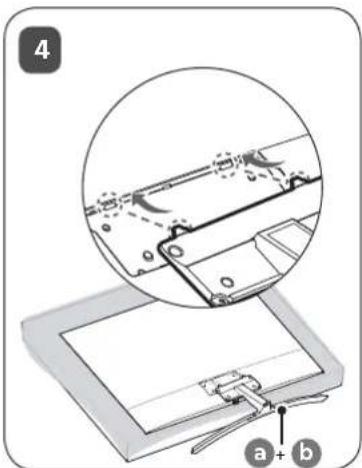

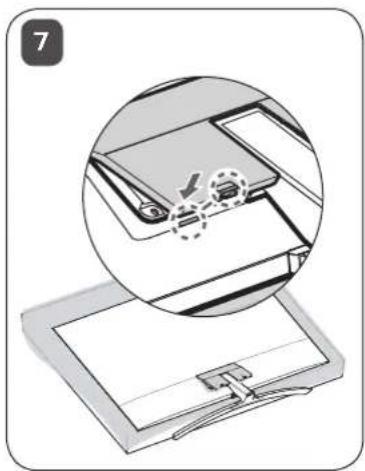

• Pour fixer le support au téléviseur, placez l'écran face vers le bas sur une table ou sur une surface plane matelassée afin de le protégger contre les rayures.
  Assurez-vous que les vis sont complètement visées. (Si elles ne sont pas suffisamment visées, le téléviseur pourrait basculer vers l'avant après avoir été installé.)
• Ne pas trop serrer les vis, sinon elles poursraient s'user et se desserrer.
  Assurez-vous d'essorer I'exces d'eau ou de nettoyant du linge.
• Ne vaporisez pas d'eau ou de nettoyant directement sur l'écran.
  Assurez-vous de vaporiser juste assez d'eau ou de nettoyant sur un chiffon sec pour nettoyer I'écran.
• Au moment de nettoyer l'appareil, assurez-vous de ne laisser aucun liquide ou objet pénétrer entre les parties supérieure, gauche ou droite du panneau et du guide (pour la série UH8500).

Articles supplémentaires en option

Des articles supplémentaires en option peuvent etre remplacés ou modifiés à des fins d'amélioration de la qualité, sans préavis. Communiquez avec votre détaillant pour acheter ces articles.Ces dispositifs ne fonctionnent qu'vec certains modèle.Le nom et la conception du modele peuvent etre modifiés selon les conditions ou les politiques du fabricant.

(Selon le modele)

AG-F***Lunettes cinéma3D	AG-F***DPLunettes DualPlay	AN-VC550Caméraintelligente

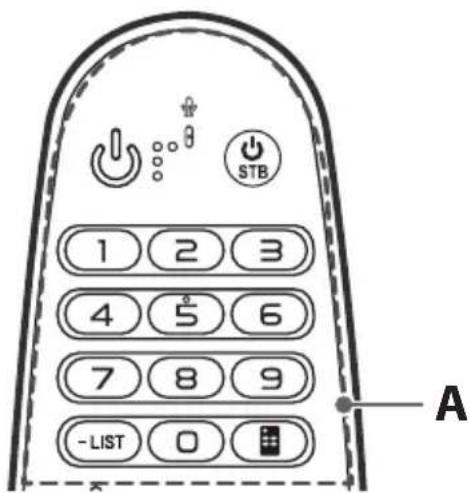

AN-MR650TélécommandeMagic

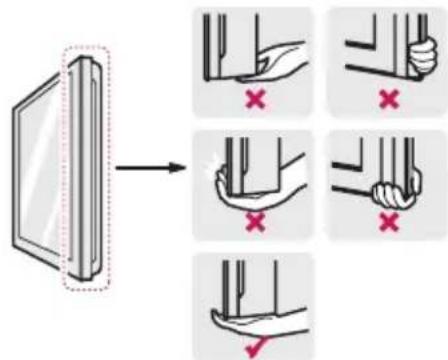

Soulèvement et déplacement du téléviseur

Si vous désirez déplacer ou soulever le téléviseur, lisez d'abord les directives ci-après pour éviter d'égratigner ou d'endommager le téléviseur, et pour réussir le transport sécurité de tout téléviseur, peu importe son type ou sa taille.

• Il est recommandé de déplacer le téléviseur dans la boîte ou le matériel d'emballage utilisé pour la livraison de l'ordinateil.

• Avant de déplacer ou de soulever le téléviseur, débranchez le cordon d'alimentation et tous les cables.

• Lorsque vous manipuez le téléviseur, ne placez pas l'écran face à vous, pour éviter de l'endommager.

• Tenez fermement le haut et le bas du cadre du téléviseur. Assurez-vous de ne pas tener la partie transparente, le haut-parleur ou la grille de haut-parleur du téléviseur.

• Au moins deux personnes sont nécessaires pour déplacer un grand téléviseur.
  Lorsque yous transportez le televiseur dans vos mains, tenez-le tel qu'il est montré dans l'illustration ci-contre.
• Lorsque vous transportez le téléviseur, évitez de l'exposer à des chocs ou à des vibrations excessives.
• Lorsque vous transportez le téléviseur, maintenez-le à la verticale; ne le tournez jamais sur le côté et ne le tournez pas de gauche à droite.
• Lors de la manipulation du téléviseur, veillez à ne pas endommager les boutons en saillie.

MISES EN GARDE

• Evitez de toucher à l'écran, ce qui pourrait l'endommager.
• Ne déposez pas l'appareil sur le plancher, écran vers le bas, en l'absence de surface coussinée. Cela pourrait endommager l'écran.
• Ne déplacez pas le téléviseur en le tenant par les serre-cables, ce qui pourrait briser ceux-ci,cause des blessures et endommager le téléviseur. (Peut varier selon le modele.)

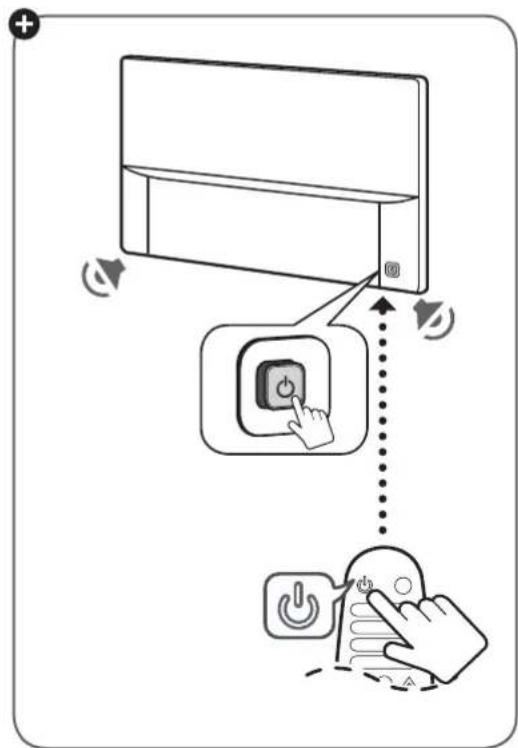

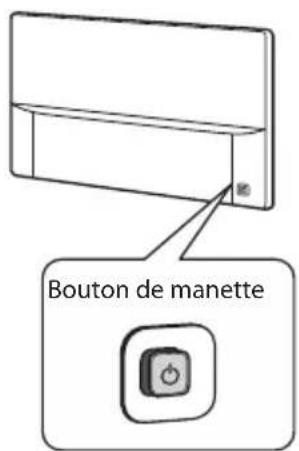

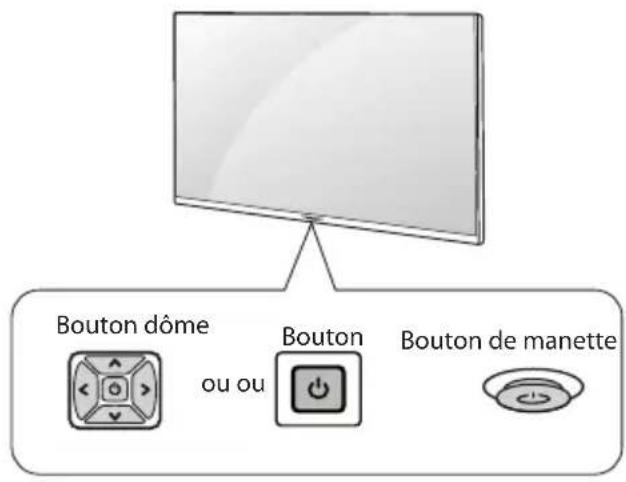

Utilisation du bouton

(Leut varier selon le modele.)

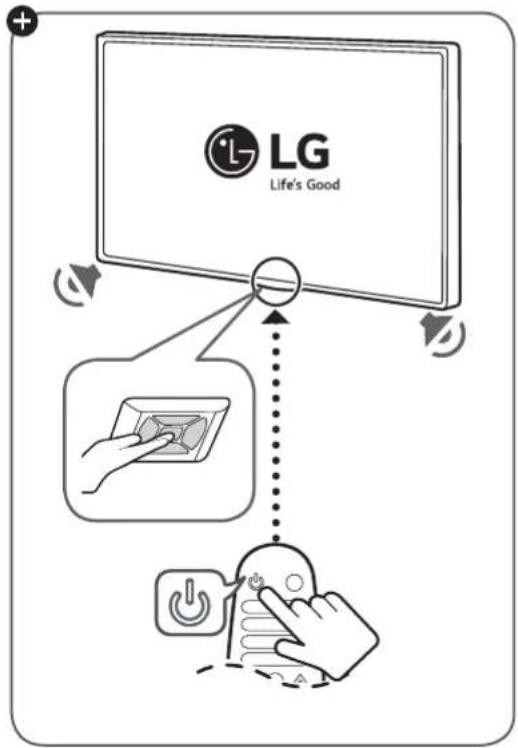

Vous pouvez utiliser les fonctions du téléviseur en appuyant sur le bouton ou en le déplacant.

REMARQUES

• Les modèles 43/49UH6100 et 49UH610A ne possèdent pas de bouton de manette. Ils disposent uniquement d'un bouton Marche/Arrêt.

(Type A)

(Type B)

Fonctions de base

			Mise sous tension (appuyer) Mise hors tension (maintenir enforcé)1
			Réglage du volume
			Contrôle des canaux

1 Toutes les applications actives se fermeront.

Réglages du menu

Lorsque le téléviseur est allumé, appuyez une fois sur le bouton
Voussous pouvez régler les fonctionnalités du menu en appuyant sur les boutons ou en les déplacant.

	Met l'appareil hors tension.
	Permet d'acceder au menu des paramètres.
×	Efface ce qui est affiché à l'écran et returne au contenu télévisuel.
	Change de source d'entrée.

Installation sur une table

1 Soulevez et posez le téléviseur en position verticale sur une table.

Laissez au minimum un espace de 10 cm (4 pouces) entre le mur et le téléviseur afin d'assurer une aération adequate.

2 Branchez le cordon d'alimentation à une prise murale.

MISE EN GARDE

• Ne placez pas le téléviseur pres de sources de chaleur ou directement sur celles-ci, ce qui pourrait cause un incendie ou d'autres dommages.

Fixation du téléviseur à un mur (facultatif)

(Peut varier selon le modele.)

1 Insérez et serrez les boulons à œil ou les supports et les boulons à l'arrête du téléviseur.
- Si des boulons sont insérés dans les emplacements des boulons à ceil, retirez tout d'abord les boulons.
2 Fixez les supports de fixation murale au mur à l'aide des boulons. Faites correspondre les boulons à oeil à l'arrête du télévisueur avec l'emplacement de la fixation murale.
3 Attachez fermement les boulons à œil aux supports de fixation murale à l'aide d'une corde ou d'un cable solide. Veillez à ce que la corde ou le cable soit parallèle à une surface plane.

MISE EN GARDE

Assurez-vous que les enfants ne grimpent pas sur le téléviseur et ne se suspendent pas a celui-ci.

REMARQUES

Utilisez une plateforme ou un meuble suffisamment solide et large pour installer le téléviseur de manière sécurité.
- Les supports, boulons et cordes sont facultatifs. Vous pouvez vous procurer des accessoires supplémentaires auprès de votre détaillant local.

Installation au mur

Une fixation murale optionnelle peut être utilisée pour installerairenez téléviseur LG. Demandez à votre détaillant local une fixation murale qui répond à la norme VESA de votre modele de téléviseur. Fixez soignement le support de fixation murale au dos de votre téléviseur. Installez-le sur un mur solide et perpendiculaire au sol. Si vous installez le téléviseur sur d'autres matériaux de construction, veuillez faire appel à des techniciens qualifiés pour installer la fixation murale. Des directives détaillées seront comprises avec la fixation murale. Nous vous recommendons d'utiliser une fixation murale de marque LG. Le support mural LG est facile à ajuster et les cables s'y branchent aisément. Si vous n'utilise pas le support mural LG, utilisez un support permettant dinstaller l'appareil au mur de façon sécurité et offrant suffisamment d'espace pour permettre le branchement à d'autres appar兼ls. Si vous utilisez un support non régable, installez-le au mur. Branchez d'abord les cables au téléviseur, puis placez le téléviseur sur le support.

Assurez-vous d'utiliser les vis et les fixations murales qui repondent à la norme VESA. Les dimensions standards des trousse de fixation murale sont indiquées dans le tableau ci-après.

Modèle 49UH610A		65UH5500
	55UH615A	58UH6300
	49UH6100	60/65UH615A
	55UH6150	60/65UH6150
	49UH6500	60/65UH6550
	55UH6550	60/65UH7500
	40/50UH6300	60/65UH7700
	49/55UH7500	60/65UH8500
	49/55UH7700
	55UH8500
	50UH5500
VESA (A x B) 300 x	300 300 x 300
Vis standard M6 M6
Nombre de vis 4
Fixation murale (facultatif)	LSW350B MSW240	LSW350B
Modèle 43UH6100		75UH6550
	43UH6500	75UH8500
	43UH7500	86UH9500
		98UH9800
		70UH6350
VESA (A x B) 200 x	200 600 x 400
Vis standard M6 M8
Nombre de vis 4
Fixation murale (facultatif)	LSW240B MSW240	LSW640B
Modèle 55/65UH9500
VESA (A x B) 300 x	200
Vis standard M6
Nombre de vis 4
Fixation murale (facultatif)	OTW420B

MISE EN GARDE

• Avant d'installer le téléviseur sur une fixation murale, retirez son support en suivant la procEDURE inverse de son installation.

REMARQUES

• Si vous utilisez le support mural, il est recommandé de coller du ruban adhésif sur les ouvertures du support à deux pôles afin d'empêcher la poussière et les insectes d'y PENETR (Peut varier selon le modele.)

• Lorsque vous utilisez le support de fixation murale, posez la bandelette adhesive de protection ou le couvercle de protection pour couvir les ouvertures laissées vides. Cette mesure préviendra l'accumulation de poussière et de saleté. (Utilisez la bandelette ou le couvercle uniquement si fourni avec votre modele.)

Pièce fournie

andelette adhésie de protection

Pièce fournie

andelette adhésie de protection

Pièce fournie

Couvercle de protection

• Selon la forme de la base, utilisez un outil plat pour-retirer le couvercle de la base, tel qu'illustré ci-dessous (p.ex., un tournevis plat).

Vous pouvez brancher différents apparciels externes au téléviseur. Sont pris en charge les recepteurs HD, les lecteurs DVD, les magnétoscopes à cassettes, les systèmes audio, les dispositifs de stockage USB, les ordinateurs, les consoles de jeu et autres apparciels externes. Pour en savoir plus sur le branchement à des dispositifs externes, consultez le manuel fourni avec chaque apparéil.

REMARQUES

• Si vous enregistrez une émission de télévision à l'aide d'un enregistreur de DVD ou d'un magnétoscope à cassettes, assurez-vous de brancher le cable de signal d'entrée au téléviseur par l'intémediaire de l'enregistreur ou du magnétoscope. Pour en savoir davantage sur l'enregistrement, consultez le manuel fourni avec le dispositif en question.
• Les branchements de l'appareil externe peuvent différer légèrement des illustrations du manuel.
• Branchez les appareils externes au téléviseur independamment de l'ordre du port TV.
• Si vous branchez une console de jeu au téléviseur, utilisez le cable fourni avec la console.
• Pour en savoir plus sur la marche à suivre, consultez le guide du dispositif en question.
• En mode PC, un bruit peut être émis en lien avec la résolution, le motif vertical, le contraste ou la luminosité. Si vous entendez du bruit, changez la résolution de la sortie PC, changez la fréquence de rafraîchissement ou réglez la luminosité et le contraste dans le menu IMAGE pour obtenir une image nette.
• Selon votre carte graphique, il est possible que certains réglages de résolution ne permettent pas le positionnement correct de l'image sur l'écran.
• Certains concentrateurs USB pouraient ne pas fonctionner. Si un dispositif USB branché à l'aide d'un concentrateur USB n'est pas détecté, branchez-le directement au port USB du téléviseur.
• Il est possible que le téléviseur fonctionne sans boîtier décodeur à partir d'un distributeur multicanal de programmes audiovisuels (MVPD).

Branchement à une antenné ou au cable

Branchez le téléviseur à une antenné, au cable ou à un câblosélecteur pour regarder la télévision. Les illustrations peuvent différer des objets réels et l'utilisation d'un cable RF est facultative.

MISES EN GARDE

Assurez-vous de ne pas plier le fil de cuivre du cable RF.

Fil de cuivre

• Pour éviter d'endommager votre téléviseur, faites d'abord tous les branchements entre les apparèils, puis branchez le cordon d'alimentation dans la prise d'alimentation.

REMARQUES

• Utilisez un dispositif d'aiguillage de signaux pour utiliser deux téléviseurs ou plus.
• Codec audio de télévision numérique pris en charge: MPEG, Dolby numérique.
• La diffusion ULTRA HD directe n'est pas disponible dans les zones sans signal ULTRA HD.
• Le téléviseur ne peut receivevoir directement de contenu diffusé en ULTRA HD (3 840 x 2 160 pixels) parce que les normes correspondantes n'ont pas été confirmées. (Peut varier selon le modele.)

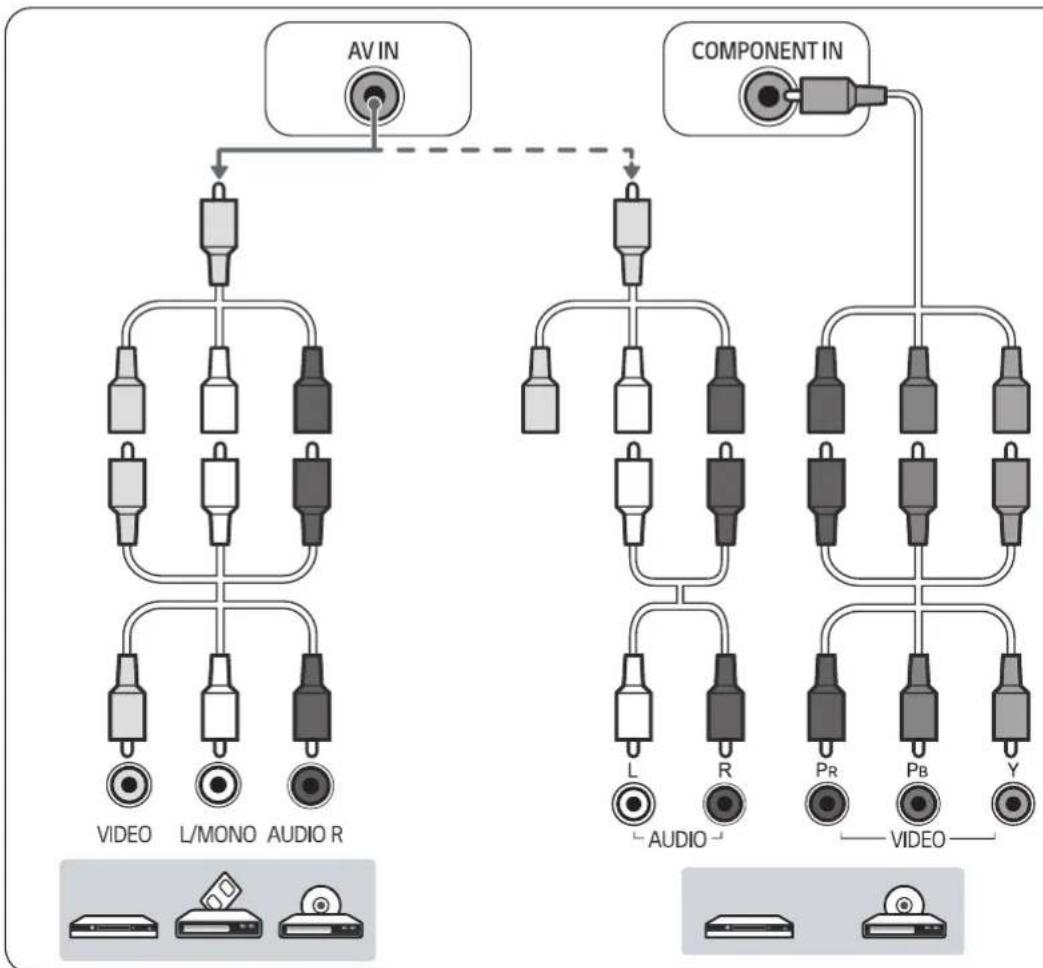

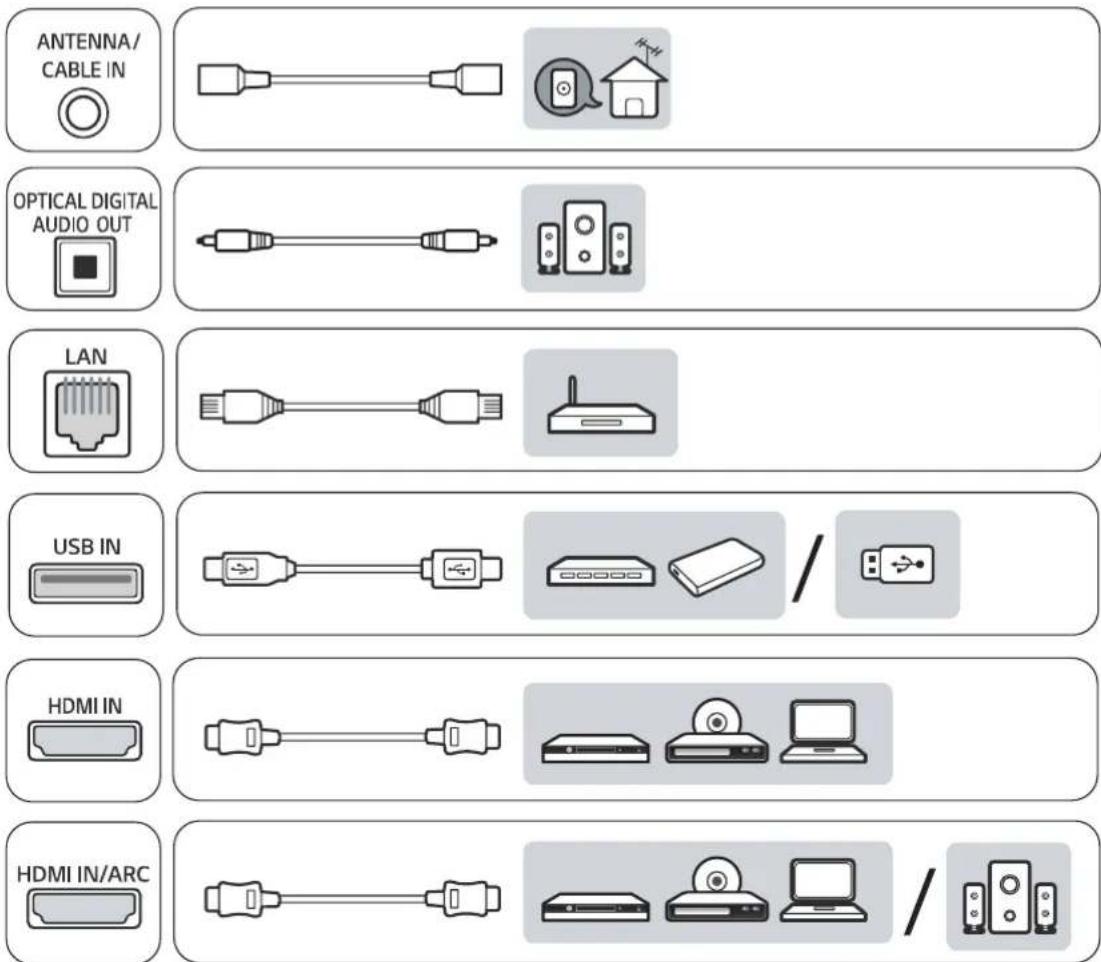

Autres branchements

Branchez vous teléviseur à des apparciels externes. Pour obtenir l'image et le son de la(Meilleure qualite,reliez l'appareil externe et le telqviseur au moyen d'un cable HDMI.Selon le modele, il se peut que le cable ne soit pas fourni.

REMARQUES

Général>

HDMI ULTRA HD Deep Color :

• Activé: Prise en charge du 4 K à 60 Hz (4:4:4, 4:2:2 et 4:2:0)

• Désacté: Prise en charge du 4K à 60 Hz 8 bit (4:2:0)

• Si l'appareil branché au port d'entrée prend également en charge le mode ULTRA HD Deep Color, l'image pourrait être plus claire. Par contre, s'il ne le prend pas en charge, ce mode pourrait ne pas fonctionner correctement. Le cas échéant, branchez l'appareil à un autre port HDMI ou désactivez la fonction HDMI ULTRA HD Deep Color.

• Cette fonction n'est offerte que sur certains modèles qui prennten en charge le mode HDMI ULTRA HD Deep Color.

• Format audio pris en charge par la fonction HDMI:

DTS (44,1 kHz / 48 kHz),

AC3 (32 kHz / 44,1 kHz / 48 kHz),

PCM (32 kHz / 44,1 kHz / 48 kHz / 96 kHz / 192 kHz)

(Peut varier selon le modele.)

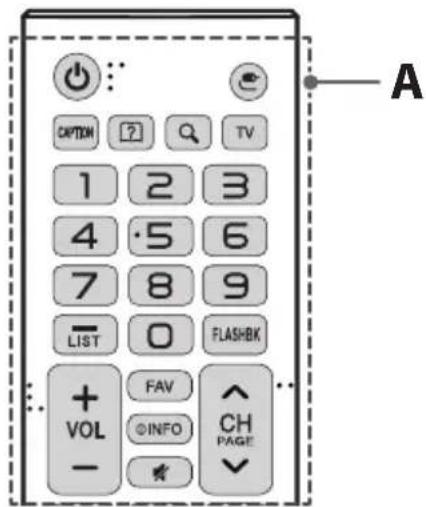

Telekomande

(Peut varier selon le modele.)

Les descriptions données dans le present manuel font reférence aux touches qui se trouvent sur la télécommande. Veuillez tire le present manuel attentivement et utiliser le téléviseur correctement. Pour installer les piles, ouvrez le couvercle de leur compartment et insérez des piles (AAA de 1,5 V) en faisant correspondre leurs bornes ④ et ⑤ celles du compartment, puis remettez le couvercle en place. Le non-respect de la correspondance des polarités de la pile pourrait cause l'explosion de la pile ou une fuite et entraîner un incendie, des blessures corporelles ou de la pollution. Pour-retirer les piles, suivez le processus d'installation dans l'ordre inverse. Cette télécommande fonctionne par lumière infrarouge. Assurez-vous d'orienter la télécommande vers le capteur de télécommande du téléviseur.

A

(POWER) Allume ou eteint le taveliseur.

ENTREE) Change de source d'entree.

CAPTION Active ou déactive les sous-titres.

? (Guide de l'utilisateur) Affiche le guide de l'utilisateur.

(QRecherche) Affiche le mode de recherche.

TV Permet de returner à la dernière chaine de télévision.

Touches numéroétées Permettent d'entrée des chiffres.

• (Tiret) Insère un tiret entre des chiffres, comme 2-1 et 2-2.

LIST Affiche la liste de chaînes enregistrées.

FLASHBK Permet d'alterner entre les deux dernières chaînes sélectionnées (en appuyant de façon répetée).

+Voge le volume.

FAV Affiche la liste de vos chaînes favorites.

INFO Donne des renseignements sur le programme en cours.

Désactive tous lessons.
CHPacourt les chaînes enregistrées.
PAfféché l'écran précédent ou suivant.

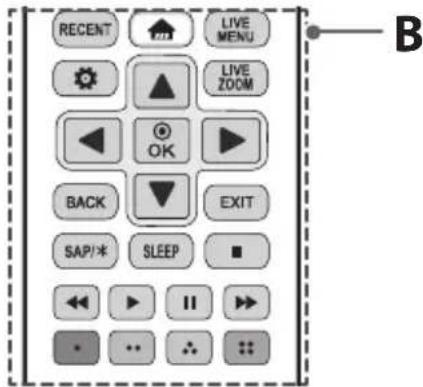

B

RECENT Affiche I'historique precedent.

Home) Permet d'acceder au menu d'accueil.

LIVE MENU Affiche la liste des chaînes.

(Paramètres) Permet d'acceder aux paramètres.

LIVE ZOOM Zoom avant ou arrêté : en zoomant sur une image, vous pouvez la voir en mode plein écran.

Touches de navigation Permettent de faire defiler les menus ou les options. (haut/bas/gauche/droite)

OK Sélectionne des menus ou des options et confirme votre choix d'entrée.

BACK Retourne à l'écran précédent.

EXIT Supprime tout ce qui est affiché à l'écran et permet de returner au contenu télé.

SAP/Permet d'activer la fonction SAP (seconde piste audio).

SLEEP Permet de régler le déliait avant que le téléviseur s'éteigne.

Tôpôs de commande pour le contenu multimédia.

Touches de couleur Permettent d'acceder à diverses fonctions de certains menus. ( , , , )

Fonctions de la télécommande Magic

(Peut varier selon le modele.)

Lorsque s'affiche le message « Les piles de la télécommande Magic sont faibles. Remplacez-les.», remplacez les piles. Pour installer les piles, ouvrez le couvercle de leur compartment et inserez des piles (AA de 1,5 V) en faisant correspondre leurs bornes et a celles du compartment, puis remettez le couvercle en place. Le non-respect des polarités de la pile pourrait cause l'explosion de la pile ou une fuite et entraîner un incendie, des blessures corporelles ou de la pollution. Assurez-vous d'orienter la télécommande vers le capteur de télécommande du téléviseur. Pour-retirer les piles, suivez le processus d'installation dans l'ordre inverse.

Cette télécommande fonctionne par lumière infrarouge et avec la technologie Bluetooth. Assurez-vous d'orienter la télécommande vers le capteur de télécommande du téléviseur.

A

(POWER) Allume ou eteint le televiseur.

SB POWER) You pouvez allumer ou eteindre voitre boitier decodeur en l'ajoutant a la telecommande universelle de voitre teteviseur.

Touches numéroétées Permettent d'entrée des chiffres.

-(Tire) Insere un tiret entre des chiffres, comme 2-1 et 2-2.

LIST Affiche la liste de chaînes enregistrées.

(Telecommande à l'écran) Affiche la telecommande à l'écran.

• Accede au menu de la commande universelle dans certaines régions.

B

Voge le volume.

(SOURDINE) Désactive tous lessons.

• Les fonctions de description video seront activées.

• La fonction SAP (seconde piste audio) peut également être activée en appuyant sur le bouton

CHaourt les chaines enregistrées.

(Home) Permet d'acceder au menu d'accueil.

RECENT* Affiche l'historique précédent.

Recherche) Recherche du contenu tel que chaines, films et autres videos, ou executez une recherche Web en entrant les termes à rechercher dans le champ de recherche.

Reconnaisance vocale) Une connexion reseau est requise pour utiliser la fonction de reconnaissance vocale.

1 Maintenez enfoncée la touche (Recherche).
2 Prononcez votre commande lorsquela fenetre de commande vocale apparait a I'ecran.

STB MENU Affiche le menu Accueil du boitier decodeur. (Lorsque vous n'utilise pas de boitier decodeur, l'écran du boitier decodeur est affché.)

C

1 Haut/bas/gauche/droite) Appuyez sur les touches de navigation haut, bas, gauche ou droite pour parcourir le menu. Si vous appuyez sur les touches ares que le pointeur est utilise, celui-ci disparaitra de I'ecran et la telecommande Magic fonctionnera comme une telecommande normale. Pour afficher de nouveau le pointeur à I'ecran, secouez la telecommande Magic de gauche a droite.

Molette (OK) Appuyez au centre de la molette pour selectionner un menu. Vous pouvez changer de chaine à l'aide de la molette.

BACK Retourne à l'écran précédent.

EXIT* Supprime tout ce qui est affiché à l'écran et permet de returner au contenu télé.
3D Utilisé lors du visonnement de videos 3D (pour téléviseur 3D).
ENTREE) Change de source d'entree.

• Maintainir enfoncée la touche (ENTREE) permét d'afficher la liste de toutes les entrées externes.

CAPTION Active ou déactive les sous-titres.

Parametes rapides) Permet d'acceder aux parametes rapides.
- Maintainir enfoncée la touche (Paramètres rapides) permet d'afficher le menu Tous les paramètres.
Touches de couleur Permettent d'acceder à diverses fonctions de certains menus.

• rouge, vert, jaune, bleu)

Touches de commande pour le contenu multimédia.

FOCUSVouspouvezzoomer surlazonevers laquellelatelekommandestorientee.

LIVE ZOOM* En zoomant sur la zone selectionnée, vous pouvez l'afficher en mode plein écran.

*: Pour utiliser la touche, maintenez-la enforcée pendant plus de trois secondes.

Enregistrement de la télécommande Magic

Enregistrement et désassociation de la télécommande Magic

Avant de pouvoir utiliser la télécommande Magic, vous doivent l'associer au téléviseur.

1 Insérez des piles dans la télécommande Magic et allumez le téléviseur.
2 Pointez la télécommande Magic vers vous tvelviseur et appuyez sur la Molette (OK) de la telecommande.

• Si le téléviseur n'arrive pas à enregistrer la télécommande Magic, éteignez-le et rallumez-le, puis essayez de l'enregistrer de nouveau.

Désassociation de la télécommande Magic

Appuyez simultanément sur les touches

BACK(EXIT) et Home) pendant cinq secondes pour annuler l'association entre votre téléviseur et la télécommande Magic.

• Le fait de maintainir enforcée la touche CAPTION vous permet d'annuler l'opération et d'enregistrer de nouveau la télécommande Magic.

Licences

Les licences prises en charge peuvent différer selon le modele.

Pour en savoir plus sur les licences, visitez le site www/lg.com

Informations sur les logiciels libres

Pour obtenir le code source conformément aux dispositions de la licence publique générale, de la licence publique générale limite, de la licence publique Mozilla et de toute autre licence regissant les logiciels à code source libre contenus dans cet apparéil, visitez le site http://opensource.lge.com. En plus du code source, toutes les dispositions de licence, les exonérations de garantie et les avis de droits d'auteurs peuvent aussi être télécharges. LG Electronics mettra également à votre disposition le code source libre sur CD-ROM pour un prix couvrant le coût de la distribution (côt du support, de l'expédition et de la manutention) sur simple demande par courriel à l'adresse [e-mail]. Cette offre est valable pendant trois (3) années à compter de la date d'achat du produit.

Dépannage

• La télécommande ne fonctionne pas.
• Assurez-vous que rien n'a eté place sur le récepteur (du ruban adhésiF, par exemple).
• Verifiez qu'aucun n'obstacle n'empeche la communication entre l'appareil et la télécommande.
• Remplacez les piles par de nouvelles.
• Le télévisuer ne produit ni d'image ni de son.
• Vérifiez que le télévisueur est allumé.
• Verifiez que le cordon d'alimentation est branché dans une prise murale.
• Verifiez que la prise murale fonctionne en y branchant d'autres apparèils.
  Le téléviseur s'eteint brusquement.
• Vérifiez les réglages de commande de l'alimentation. Il y a peut-être eu une panne électrique.
• Vérifiez si la fonction de Minuterie / Arrêt de la minuterie a été activée dans les réglages Minuteries.
• En l'absence de signal, le téléviseur s'est int automatiquement au bout de 15 minutes d'inactivité.

Caracteristiques

Les caractéristiques techniques sont susceptibles d'être modifiées sans préavis en raison des mises à niveau des fonctions des produits.

La consommation d'énergie annuelle estimée indiquée sur l'étiquette FTC est mesure conformément aux procédures de test pour les téléviseurs (aux États-Unis seulement).

La consommation d'énergie réelle dépend de l'environnement d'utilisation (le contenu regardé, les réglages du téléviseur, etc).

Système télévisuel

ATSC, NTSC-M, 64 et 256 QAM

Programmation

Conditions d'utilisation

• Température de fonctionnement De 0^ à 40^

• Humidité de fonctionnement Moins de 80%

• Température d'entreposage

De - 20°C à 60°C

• Humidité d'entreposage

Moins de 85%

Caracteristiques du module sans fil

(Pour les apparciels des séries UH6300, UH6350, UH6500, UH6550, UH7500, UH7700, UH8500, UH9500, UH9800)

Caracteristiques du module sans fil (LGSBWAC61)
LAN sans fil (IEEE 802.11a/b/g/n/ac)
Gamage de fréquences	Puisance de sortie (maximale)
2 400 à 2 483,5 MHz5 150 à 5 725 MHz5 725 à 5 850 MHz	15 dBm16 dBm12,5 dBm
Bluetooth
Gamage de fréquences	Puisance de sortie (maximale)
2 400 à 2 483,5 MHz 10	dBm
Comme la bande de fréquence peut varier selon le pays, l'utilisateur ne peut pas changeur ou régler la fréquence de fonctionnement. Cet apparéil est configuré conformément au tableau des fréquences régionales.Par considération pour l'utilisateur, cet apparéil devrait être installé et utilisé en conservant une distance minimale de 20 cm (7,8 po) entre l' apparéil et l'utilisateur.FCC ID : BEJLGSBWAC61IC : 2703H-LGSBWAC61

(Pour les apparèils des séries UH610A, UH6100, UH6150)

Caracteristiques du module LAN sans fil (WN8122E1)
Norme IEEE80	2.11a/b/g/n
Gamme de fréquences	2 400 à 2 483,5 MHz5 150 à 5 250 MHz5 725 à 5 850 MHz
Puisance de sortie (maximale)	802.11a : 16,5 dBm802.11b : 16 dBm802.11g : 15,5 dBm802.11n - 2,4GHz : 15,5 dBm802.11n - 5GHz : 16,5 dBm
Comme la bande de fréquence peut varier selon le pays, l'utilisateur ne peut pas changeur ou régler la fréquence de fonctionnement. Cet apparéil est configuré conformément au tableau des fréquences régionales.Par considération pour l'utilisateur, cet apparéil devrait être installé et utilisé en conservant une distance minimale de 20 cm (7,8 po) entre l' apparéil et l'utilisateur.Contains FCC ID: BEJWN8122E1Contains IC: 2703H-WN8122E1

Configuration du dispositif de commande externe

Pour en savoir plus sur la configuration du dispositif de commande externe, visitez le www. lg.com.

Réglementation

Renseignements relatifs à la réglementation de la FCC

(Pour les États-Unis)

Cet équipement a ete teste et juge conforme aux limits relatives aux apparciels numériques de categorie B imposées par le paragraphe 15 de la reglementation de la FCC. Ces limites sont établies afin d'offrir une protection raisonnable contre les interférences nuisibles dans une résidence. Cet équipement génére, utilise et peut diffuser de l'énergie de radiofréquences et, s'il n'est pas installé et utilise conformément aux instructions, il peut cause des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie qu'il n'y aura pas d'interférences dans une résidence particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou télévision (pour s'en assurer, il suffit d'eteindre et de rallumer l'appareil), l'utilisateur est invite à essayer de corriger les interférences à l'aide de l'une ou de plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception;
• Augmenter la distance entre l'équipement et le récepteur;
• Brancher l'équipement sur un circuit électrique distinct de celui qui alimenté le récepteur;
• Demander l'aide d'un distributeur ou d'un technicien qualifié en entretien et en réparation de matériel audio-video.

Cet apparéil est conforme aux limites imposées par le paragraphe 15 de la réglementation de la FCC. Son utilisation est soumise aux deux conditions suivantes : (1) cet apparéil ne doit pas provoquer de brouillage préjudiciable, et (2) cet apparéil doit accepter toutes les interférences reçues, y compris celles pouvant cause un fonctionnement indésirable.

Les modifications dans la fabrication de cet apparéil qui ne sont pas expressément approuvées par l'autorité responsable de la conformité poursraient annuler l'autorisation accordée à l'utilisateur de faire fonctionner l'équipement.

Exigences de la FCC en matière d'interférences des fréquences radio (pour les apparèils UNII)

Les radars à haute puissance sont attribués comme utilisateurs principaux des bandes de fréquence de 5,25 à 5,35 GHz et de 5,65 à 5,85 GHz. Les stations radars peuvent cause des interférences avec cet apparéil ou l'endommager. Cét apparéil ne peut pas être colocalisé avec tout autre émetteur.

Enoncé de la FCC sur l'exposition aux rayonnements RF

[Pour la fonction sans fil (WLAN, Bluetooth, etc.)]
Cet apparéil est conforme aux limites d'exposition aux rayonnements de la FCC pour un environnement non contrôle. Cet émetteur ne doit pas être colocalisé ni utilise conjointement avec tout autre émetteur ou antenné.

Cet apparéil devrait être installé de façon à garder une distance minimale de 20 cm (7,8 po) entre l'antenne et l'utilisateur. Celui-ci doit respecter les directives d'utilisation afin de satisfaire aux critères en matière d'exposition aux rayonnements RF.

Avis d'Industrie Canada

(Pour le Canada)

[Pour la fonction sans fil (WLAN, Bluetooth, etc.)]
Cet apparéil est conforme aux normes CNR d'Industrie Canada applicables aux dispositifs exempts de licence. Son utilisation est soumise aux deux conditions suivantes:

1 Cet apparéil ne doit pas provoquer d'interférences;
2 Cet apparéil doit accepter toutes les interférences, y compris celles pouvant entrainer son dysfonctionnement.

Avis d'Industrie Canada sur l'exposition aux rayonnements

(Pour le Canada)

[Pour la fonction sans fil (WLAN, Bluetooth, etc.)]
Cet apparéil est conforme aux limites d'exposition aux rayonnements d'Industrie Canada pour un environnement non contrôle. Cet apparéil devrait être installé de façon à garder une distance minimale de 20 cm (7,8 po) entre l'antenne et l'utilisateur.

REMARQUE: LE FABRICANT N'EST PAS
RESPONSABLE DES INTERFERENCES
RADIOELECTRIQUES CAUSEES PAR DES
MODIFICATIONS NON AUTORISÉES APPORTÉES
À CET APPAREIL. DE TELLES MODIFICATIONS
POURRAIENT ANNULER L'AUTORISATION
ACCORDÉE À L'UTILISATEUR DE FAIRE
FONCTIONNER L'APPAREIL.

AVERTISSEMENTS

(Pour le Canada)

[Pour un produit doté de la fonction sans fil utilisant la bande de fréquence de 5 GHz]

1 L'appareil destiné à la bande de fréquence de 5 150 à 5 250 MHz doit être utilisé à l'intérieur seulement afin de réduire tout

risque d'interférences pouvant nuire au fonctionnement des systèmes satellites mobiles sur un canal commun.

2 Pour les apparèils avec une ou des antennes amovibles, le gain d'antenne maximum autorisé pour les apparèils dans les bandes de fréquence de 5 250 à 5 350 MHz et de 5 470 à 5 725 MHz doit être tel que l'équipement demeure conforme à la limite p.i.r.e.
3 Pour les apparèils avec une ou des antennes amovibles, le gain d'antenne maximum autorisé pour les apparèils dans les bandes de fréquence de 5 725 à 5 850 MHz doit être tel que l'équipement demeure conforme à la limite p.i.r.e. précisé pour l'utilisation point à point et non point à point tel qu'il est requis;
4 Les pires angles d'inclinaison nécessaires pour demeurer en conformite avec l'excigence p.i.r.e. de masque d'élevation définie dans l'article 6.2.2(3) doivent être clairment indiqués (appareils fonctionnant dans la bande de fréquence de 5 250 à 5 350 MHz avec une limite p.i.r.e. maximale supérieure à 200 mW)
5 Des radars à haute puissance sont attribués comme utilisateurs principaux (utilisateurs prioritaires) des bandes de fréquence de 5 250 à 5 350 MHz et de 5 650 à 5 850 MHz, et ces radars peuvent cause des interférences ou des dommages aux apparciels LE-LAN.

Remarque à l'intention des installateurs de réseaux câblés

(Pour les États-Unis et le Canada)

Cette remarque a pour but d'attirer l'attention des installateurs de réseau câbés sur l'article 820-40 du Code national de l'électricité (NEC) des États-Unis. Ce code donne des lignes directrices concernant la mise à la terre appropriée de tels réseaux et, en particulier, il précise que le cable doit être relié à l'installation de mise à la terre du bathtub, et ce, aussi pres que possible de son point d'entrée.

AVERTISSEMENTS!

Ne placez jamais un téléviseur sur une surface instable. Le téléviseur pourrait tomber et cause des blessures importantes pouvant aller jusqu'à la mort. De nombreuses blessures, en particulier chez les enfants, peuvent être évitees ennant des précautions simples comme:

• Utiliser des armoires ou des supports recommendés par le fabricant du téléviseur;
• Utiliser uniquement des meubles qui peuvent supporter le télévisuer de façon sécurité;
• S'assurer que le téléviseur ne dépasse pas le bord du meuble sur lequel il est installé;
• Ne pas placer le téléviseur sur un meuble élevé (une armoire ou une bibliothèque, par exemple) sans ancrer le meuble et le téléviseur à un support ajustat;
• Ne pas placer le téléviseur sur un tissu ou tout autre matériel inséré entre le téléviseur et le meuble sur lequel il est installé;
• Informer les enfants des dangers que représenté le fait de grimper sur un meuble pour atteindre le téléviseur ou ses commandes.

Si vous teléviseur actuel doit être déplace, tenez compte des mêmes précautions.

Symboles

~	Se rapporte au courant alternatif (c.a.).
---	Se rapporte au courant continu (c.c.).
□	Se rapporte à un apparéil de classe II.
◇	Se rapporte à la mise en veille.
1	Se rapporte à la mise en marche (alimentation).
4	Se rapporte à une tension dangereuse.

LG

Life's Good

Attestation de conformité

Nom commercial: LG

Modèle: 50UH5500-UA, 65UH5500-UA, 49UH610A-UJ

55UH615A-UC, 60UH615A-UC, 65UH615A-UC

43UH6100-UH, 49UH6100-UH, 55UH6150-UB

60UH6150-UB, 65UH6150-UB, 43UH6500-UB

49UH6500-UB, 55UH6550-UB, 60UH6550-UB

65UH6550-UB,75UH6550-UB,40UH6300-UA

50UH6300-UA, 58UH6300-UA, 43UH7500-UA

49UH7500-UA, 55UH7500-UA, 60UH7500-UA

65UH7500-UA,49UH7700-UA,49UH7700-UB

55UH7700-UB,60UH7700-UB,65UH7700-UB

70UH6350-UB,55UH8500-UA,60UH8500-UA

65UH8500-UA, 75UH8500-UA, 55UH9500-UA

65UH9500-UA,86UH9500-UA,98UH9800-UA

Partie responsible: LG Electronics inc.

Adresse: 1000, av. Sylvan, Englewood Cliffs, NJ 07632 E.-U

Telephone: [phone]

Service à la clientèle LG

Pour toute question ou commentaire, visitez le www/lg.com ou appelez au :

1-888-542-2623 Canada

1-800-243-0000 États-Unis, résidentiel

1-888-865-3026 États-Unis, commercial

Enregistrez votre produit en ligne!

www/lg.com

Les numérodes��èle et de série sont situés au dos du téléviseur et sur un de ses côtes. Inscrivez-les ci-dessous au cas où vous auriez besoin d'aide.

MODELE

NUMERO DE SÉRIE

MANUEL D'UTILISATION

CONFIGURATION DE L'APPAREIL DE COMMANDE EXTERNE

Veuillez dire ce manuel attentivement avant d'utiliser votre appareil et conservez-le pour pouvoir vous y reporter ultérieurement.

CODES CLÉS

• Cette fonction n'est pas offerte sur tous les modèles.

Code (hexa)	Fonction Remarque	Code (hexa)	Fonction Remarque
00 CH	+, PR + Touche R/C 53 listened Touche R/C
01 CH	-, PR - Touche R/C 5B Sortie Touche R/C
02 Vol	ume + Touche R/C 60 PIP(AD) Touche R/C
03 Vol	ume - Touche R/C 61 Bleu Touche R/C
06	> (Touche de direction / Flèche droite) Touche R/C 63 Jaune Touche R/C	Jaune	Touche	R/C
07	< (Touche de direction / Flèche gauche) Touche R/C 71 Vert Touche R/C	Vert Touche R/C 71	Touche	R/C
08 Mise sous tension Touche R/C 72 Rouge Touche R/C
09	Sourdine Touche R/C 79 Ratio / Allongement Touche R/C	79	Ratio / Allongement	Touche R/C
0B Source Touche R/C 91 AD (Audio Description) Touche R/C
0E SLEEP Touche R/C 7A Guide de l'utilisateur Touche R/C
0F TV, TV/RAD Touche R/C 7C Smart / Home Touche R/C	7C	Smart / Home	Touche R/C
10 - 19 Touches numériques 0 à 9 Touche R/C 7E SIMPLINK Touche R/C	SIMPLINK	Touche R/C
1A Q.View / Flashback Touche R/C 8E ▷ (avance rapide) Touche R/C	8E	▶ (avance rapide)	Touche R/C
1E FAV (châines préférées) Touche R/C 8F ▷ (retour arrière) Touche R/C	8F	▲ (retour arrière)	Touche R/C
20 Texte (Télétexte) Touche R/C AA Info Touche R/C	AA	Info Touche R/C
21 T. Opt (option Télétexte) Touche R/C AB Guide de programmes Touche R/C	AB	Guide de programmes Touche R/C
28 RETOUR Touche R/C B0 ▷ (Lecture) Touche R/C	B0	(Lecture) Touche R/C
30 Mode AV (audio/vidéo) Touche R/C B1 ▷ (Arrêt / Fichier Ensemble) Touche R/C	B1	■ (Arrêt / Fichier Ensemble) Touche R/C
39 Sous-titres Touche R/C BA Touche R/C	BA	■ (Figer l'image / Ralenti / Pause) Touche R/C
40 Λ (Touche de direction / Flèche haut) Touche R/C BB Football Touche R/C	BB	Football Touche R/C
41 V (Touche de direction / Flèche bas) Touche R/C BD ● (REC) Touche R/C	BD	● (REC) Touche R/C
42 Mes applications Touche R/C DC 3D Touche R/C	DC	3D Touche R/C
43 Menu / Paramètres Touche R/C 99 Configuration auâmatique Touche R/C	99	Configuration auâmatique Touche R/C
44 OK / Enter Touche R/C 9F App (Application) / * Touche R/C
45 Q. menu Touche R/C 9B		TV, PC Touche R/C
4C Liste, - (ATSC seulement) Touche R/C

• Le code clé 4C (0x4C) est disponible sur les modèles ATSC/ISDB, qui utilise un canal major/mineur. (Modèles vendus en Corée du Sud, au Japon, en Amérique du Nord, en Amérique latine, à l'exception de la Colombie)

CONFIGURATION DE L'APPAREIL DE COMMANDE EXTERNE

• Les illustrations peuvent ne pas correspondre tout à fait à votre téléviseur.
• Branchez la prise d'entrée de l'adaptateur USB/Série RS-232C sur un apparéil de commande externe ( comme un ordinateur ou un système de commande audio-video) pour commander les fonctions du produit de façon externe.
• Remarque: Le type de port de contrôle sur le téléviseur peut varier selon les modèles.
• Veuillez noter que tous les modèles ne prennant pas en charge ce type de connexion.
• Câble non fourni.

Adaptateur USB/Série avec cable USB

Type USB

• Téléviseur LG compatible avec l'adaptateur USB/Série à puce PL2303 (Réf. fabricant : 0x0557, Réf. produit : 0x2008) qui n'est ni fabriqué ni fourni par LG.
• Vous pourrez l'acquérir auprès de distributeurs spécialisés en informatique professionnelle.

RS-232C avec cable RS-232C (ancienne génération)

DE9 (D-Sub 9pin) Type

• Ce type de connexion ne peut être utilisé que pour les modèles suivants : 55/65/LA97, 84LA98

RS-232C avec cable RS-232C (ancienne génération)

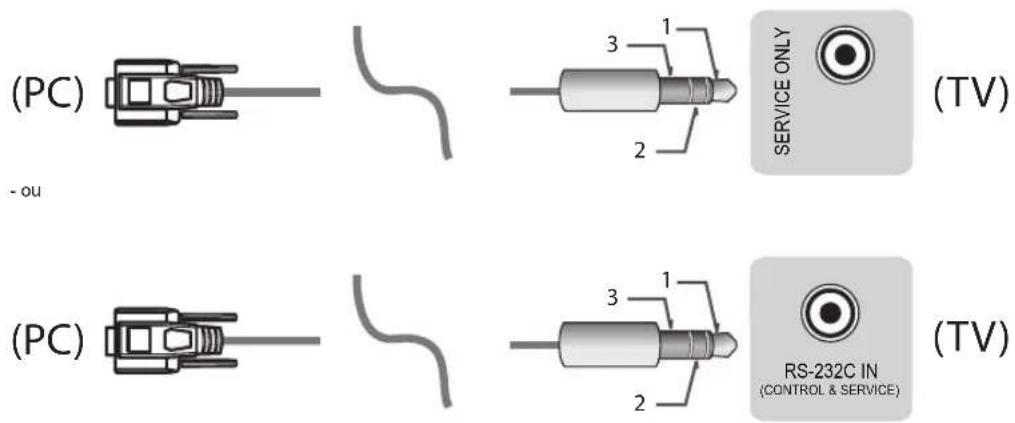

Type de prise téléphone

• Vous doivent disposer du cable de type sortie casque/RS-232 pour étabir la connexion entre vous ordinateur et le téléviseur, comme indiqué dans le manuel.
• Pour les autres modèles, brancher sur le port USB.
• L'interface de connexion peut être différente de cette de votre téléviseur.

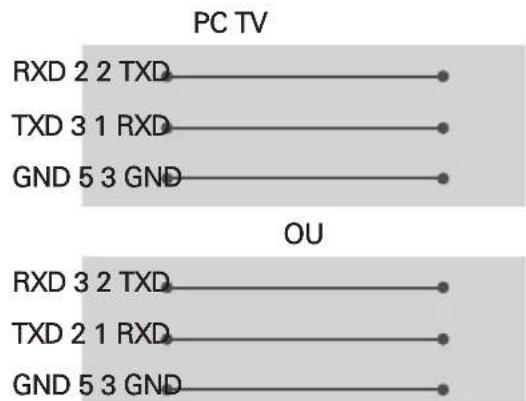

Ordinateur du client Configurations RS-232C

RS-232C (Port série)

Configurations à 3 broches (non standard)

D-Sub 9 Telephone

Identité télé

Pour definir le numero d'identité, voir la section « Correspondance avec les données réelles » page 6.

1. Appuyez sur PARAMÉTRES pour acceder aux menus principaux.
2. Appuyez sur les touches de navigation pour faire défiler l'affichage jusqu'à (Général → À propos de ce télévisér ou OPTION) et appuyez sur OK.
3. Appuyez sur les touches de navigation pour RÉGLER L'IDENTITE TÉLÉ et appuyez sur OK.
4. Choisissez un numero d'identé en faisant défilier l'affichage vers la gauche ou la droite et seLECTIONnez FERMER. La plage de réglage s'étend de 1 à 99.
5. Lorsque you've aze terminé, appuyez sur EXIT.
   *(selon le modele)

Paramètres de communication

• Débit en baud : 9 600 b/s (UART)

• Bit d'arrêt : 1 bit

• Longueur de données : 8 bits

Code de communication : Code ASCII

• Parité :Aucune

Utilisez un cable croisé (inversé).

Liste de referencia des commandes

(selon le modele)

	COMMAND1	COMMAND2	DATA (Hexadécimal)		COMMAND1	COMMAND2	DATA (Hexadécimal)
01. Mise sous tension*	k a 00 à 01	15. Équilibre	k t 00 à 64
02. Allongement	k c (page 7.)			16. Température de couleur	x u 00 à 64
03. Sourdine écran	k d (page 7.)			17. ISM Méthode (uniquement pour téléviseurs plasma)	j p (page 8.)
				18. Équaliser	j	v	(page 8.)
04. Sourdine volume	k e 00 à 01			19. Économie d'énergie	j q 00 à 05
05. Réglage du volume	k f 00 à 64			20. Commandes de syntonisation	m a (page 9.)
06. Contraste k g 00 à 64				21. Canal (Programme) ajouter/supprimer (sauter)	m b 00 à 01
07. Brillance	k	h	00 à 64	22. Touche	m	c	Code clé
08. Couleur	k i 00 à 64			23. Contrôle rétroéclairage Commande de la luminosité du panneau	m g 00 à 64
09. Teinte	k j 00 à 64			24. Sélection d'entrée (principale)	x b (page 11.)
10. Nettété	k k 00 à 32			25. 3D (modèles 3D uniquement)	x t (page 11.)
11. Sélection de l'afficheur	k l 00 à 01			26. 3D étendu (modèles 3D uniquement)	x v (page 11.)
12. Télécommande Mode verwouillage	k m 00 à 01			27. Configuration auàmatique	j	u	(Voir p. 12)
13. Treble (Aigus)	k r	00 à 64
14. Bass (Graves)	k s 00 à 64

• Remarque: Durant la lecture de contenu multimédia enregistré, toutes les commandes, à l'exception des commandes
  Power (Alimentation) (ka) et Key (Touche) (mc), sont désactivées et traitées en tant que NG. Grace au cable RS232C, le téléviseur peut communiquer « ka command», qu'il soit allumé ou étant. Avec le cable convertisseur port USB à port série, la commande ne fonctionne que si le téléviseur est allumé.

Protocole de transmission / réception

Transmission

[Command 1] : Première commande du téléviseur (j, k, m ou x).

[Command 2] : Deuxieme commande du téléviseur.

[Set ID] : Vous pouvezCHOISIR à l'aide de cette fonction le numero d'identité du moniteur dans le menu Option. La plage de réglage est de 1 à 99. Si vous selectionnez « 0 », chaque apparéil connecté est commandé.

• L'identité télé est indiquée sous forme décimale (1 à 99) dans le menu et sous forme hexadécimale (0x0 à 0x63) dans le protocole de transmission/reception.

[DATA] : Pour transmettre la commande de données (hexadécimales).Transmet les données « FF » pour dire l'état de la commande.

[Cr] : Retour de chariot - code ASCII « 0x0D »

[ ] : Espace - code ASCII « 0x20 »

Accusé de réception OK

[Command2][ ][Set ID][ ][OK][Data][x]

• Le téléviseur transmet un accuse de réception (ACK) basé sur ce format en cas de réception de données normales. À ce moment, si les données sont en mode de lecture, les données d'état actuelles sont indiquées. Si les données sont en mode d'écriture, elles sont returnées à l'ordinateur.

Accusé de réception d'erreur

[Command2][ ][Set ID][ ][NG][Data][x]

• Le téléviseur transmet un accuse de réception (ACK) basé sur ce format en cas de réception de données anormales provenant de fonctions non viables ou d'erreurs de communication.

Données 00 : Codeillégal

Correspondance avec les données réelles (Hexadecimal b Decimal)

• Lorsque vous saisissez les [data] au format hexadecimal, veuillez consulter la table de conversion suivante.
• La commande de syntonisation des canaux (ma) utilise une valeur hexadécimale à 2 octets ([data]) pour selectionner le numéro du canal.

00: Étape 032: Étape 50 (Identité télé 50) FE: Étape 254
01: Étape 1 (Identité télé 1) 33: Étape 51 (Identité télé 51) FF: Étape 255

···

0A: Étape 10 (Identité télé 10) 63: Étape 99 (Identité télé 99) 01 00: Étape 256

···

0F: Étape 15 (Identité télé 15) C7: Étape 199 27 0E: Étape 9998

10: Étape 16 (Identité télé 16) C8: Étape 200 27 OF: Étape 9999

···

• Les commandes peuvent fonctionner de façon différente en fonction des modèles et du signal.

• Mise sous tension (commande : k a)

Pour *activer/desactiver l'appareil.

Transmission [k][a][ ][Set ID][ ][Data][Cr]

Données 00 : Hors tension

Données 01 : *Active

Accusé de réception [a][ ][Set ID][ ][OK/NG[Data][x]

Pour savoir si le téléviseur est allumé ou *étéint

Transmission [k][a][ ][Set ID][ ][FF][Cr]

Accusé de réception [a][ [Set ID][ [OK(Data][x]

• De la même façon, si d'autres fonctions transmettent des données « FF » bases sur ce format, la retroaction de données d'accuse de réception présente l'état de chaque fonction.

• Allongement (commande: k c) (taille de l'image principale)

Pour régler le format d'écran (format de l'image principale). Vous pouvez également régler le format de l'écran en utilisant l'options Allongement dans Q.MENU ou dans le menu IMAGE.

Transmission [k][c][ ][Set ID][ ][Data][Cr]

Données 01: Écran normal : 14:9

(4:3)

(Europe, Colombia,

02: Format Moyen-Orient, Asie à panoramaque l'exception de la Corée (16:9) du Sud et du Japon)

04:Zoom

05:Zoom2

09: Sur mesure

(saufAmérique latine unique

OB:Largeurintegrale

10 à 1F: Zoom cinema
1 à 16

Accusé de réception [c][ ][Set ID][ ][OK/NG(Data][x]

• À l'aide de l'entrée PC, vous pouvez modifier l'allongement de l'écran (16:9 ou 4:3).
• Dans les modes DTV/HDMI/Composante (haute définition), l'option Sur Mesure est disponible.

• Le mode panoramaque peut fonctionner de façon différente selon les modèles. Il est compatible entièrement avec le mode DTV et partiellement avec le mode ATV.

• Sourdine écran (commande : k d)

Pour activer/désactiver la sourdine d'écran.

Transmission [k][d][ ][Set ID][ ][Data][Cr]

Données 00 : Sourdine d'écran désactivée (Image activée)

Sourdine video desactivée

01: Sourdine d'écran activée (Image désactivée)

10:Sourdine video activée.

Accusé de réception [d][ ][Set ID][ ][OK/NG(Data][x]

• Si seule la sourdine video est activée, le téléviseur affichera l'afficheur. Toutefois, si la sourdine d'écran est activée, le téléviseur n'affichera pas l'afficheur.

• Sourdine volume (commande : k e)

Pour activer/désactiver la sourdine de volume.
Vou陝 pouvez également activer ou désactiver la sourdine à l'aide de la touche MUTE de la télécommande.

Transmission [k][e][ ][Set ID][ ][Data][Cr]

Données 00 : Sourdine volume activée (volume désactivé)

01: Sourdine volume désactivée (Volume activé)

Accusé de réception [e][ ][Set ID][ ][OK/NG]
[Data][x]]

1. Reglage du volume (commande: k f)

Pourreglerlevolume.

Vous pouvez également regler le volume à l'aide des touches de volume de la télécommande.

Transmission [k][f][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max.: 64

Accusé de réception [f][ ][Set ID][ ][OK/NG]
[Data][x]

1. Contraste (commande: kg)

Pour régler le contraste de l'écran.

Vous pouvez également régler la nettete dans le menu IMAGE.

Transmission [k][g][ ][Set ID][ ][Data][Cr]

Données Min.: 00 à Max.: 64

Accusé de réception [g][ ][Set ID][ ][OK/NG]
[Data][x]

1. Brillance (commande : k h)

Pour régler la brillance de l'écran.

Vou pouvez également régler la brillance dans le menu IMAGE.

Transmission [k][h][ ][Set ID][ ][Data][Cr]

Données Min.: 00 à Max.: 64

Accusé de réception [h][ ][Set ID][ ][OK/NG]
[Data][x]

1. Couleur (commande : k i)

Pour ajuster la tonalité de couleur de l'écran.
Voussous pouvez également régler la couleur dans le menu IMAGE.

Données Min.: 00 à Max.: 64

Accusé de réception [i][ ][Set ID][ ][OK/NG]
[Data][x]

1. Teinte (commande : k j)

Pour régler la teinte de l'écran.

Vous pouvez également regler la teinte dans le menu IMAGE.

Transmission [k][j][ ][Set ID][ ][Data][Cr]

Données Rouge:00 à Vert:64

Accusé de réception [j][ ][Set ID][ ][OK/NG]
[Data][x]

1. Nettété (commande : k k)

Pour régler la nettete de l'écran.

Vou puez également régler la nette dans le menu IMAGE.

Données Min.: 00 à Max.: 32

Accusé de réception [k][ ][Set ID][ ][OK/NG]
[Data][x]

1. Sélection d'afficheur (commande : k l)

Pour activer ou désactiver l'afficheur (affichage à l'écran) à l'aide de la télécommande.

Transmission [k][l][ ][Set ID][ ][Data][Cr]

Données 00 : Afficheur 01 : Afficheur activé désactifé

Accusé de réception [I][ ][Set ID][ ][OK/NG]
[Data][x]

1. Mode de verrouillage de la télécommande (commande: km)

Pour verrouiller la télécommande et les commandes du panneau avant du téléviseur.

Transmission [k][m][ ][Set ID][ ][Data][Cr]

Données 00 : Verrouillage01 : Verrouillage activé désactivement

Accusé de réception [m][ ][Set ID][ ][OK/NG] [Data][x]

• Si vous n'utilise pas la télécommande, utilisez ce mode.

Lorsque l'alimentation principale est déconnectée et reconnectlée (débranchement et branchement, au bout de 20 à 30 secondes), le verrouillage de la commande externe est annulé.

• En mode attente (DC désactivé par mise en arrêt ou commande « ka », « mc »), et si les touches sont verrouillées, le téléviseur ne s'allumera pas en appuyant sur le bouton de mise en marche de la télécommande ou du téléviseur.

13 Aigus (command: k r)

Permet de régler les aigus.

Vouppouzeaussireglerlesaigusdansle menu AUDIO.

Transmission [k][r][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max : 64

Ack [r][[Set ID][[OK/NG][Data][x]

* (selon le modele)

1. Graves (command : k s)

Permet de régler les graves.

Vous pouze aussi regler les graves dans le menu AUDIO.

Transmission [k][s][[Set ID][[Data][Cr]

Données Min : 00 à Max : 64

Ack[s][[SetID][OK/NG][Data][x]

* (selon le modele)

1. Équilibre (commande : k t)

Pour régler l'équilibre.

Vous pouvez également regler I'equilibre dans le menu AUDIO.

Transmission [k][t][[Set ID][[Data][Cr]

Données Min.: 00 à Max.: 64

Accusé de réception [t][ ][Set ID][ ][OK/NG]
[Data][x]

1. Température de couleur (commande : x u)

Pour régler la température de la couleur. Vous pouvez également régler la température de la couleur dans le menu IMAGE.

Transmission [x][u][ [Set ID][ [Data][Cr]

Données Min.: 00 à Max.: 64

Accusé de réception [u][ ][Set ID][ ][OK/NG]
[Data][x]

1. Méthode ISM (commande : j p) (teléviseur plasma uniquement)

Pour régler la méthode ISM. Vous pouvez aussi régler la méthode ISM dans le menu OPTION.

Transmission [j][p][ ][Set ID][ ][Data][Cr]

Données:02:Orbiter

08: Normal

20: Trace couleur

Accuse de reception [p][ ][Set ID][ ][OK/NG]
[Data][x]

1. Équalisér (Command : j v)

Ajuste l'équaliser de l'écran.

Transmission [j][v][[Set ID][[Data][Cr]

MSB

LSB

FréquenceDONNÉES

7	6	5	Frequencé 4 3 2	1	0 Étape
0		0	0	1ère bande	0	0	0	0	0 (déclaral)

0	0	1	2e bande	0 0 0	0	1	(décimal)
0	1	0	3e bande			...	...	...	...	...
0	1	4e bande	0 0 0	1	19	(décimal)
1	0	0	5e bande	0 0 1	0	1	20	(décimal)

Acknowledgement [v][ ][Set ID][ ][OK/NG][Data][x]

• Dépend du modele et peut être modifié si le mode du son est régé sur une valeur d'équaliser ajustable.

• Économie d'énergie (commande : j q)

Pour réduire la consommation énergétique de votre télévisueur. Vous pouvez aussi régler l'option Économie d'énergie dans le menu IMAGE.

Transmission [j][q][ ][Set ID][ ][Data][Cr]

Données

00:Arret
01: Minimum
02:Moyen
03:Maximum
04 : Auto
05:Écran désactivement

* (selon le modele)

Accuse de reception [q][ ][Set ID][ OK/NG] [Data][x]

1. Commandes de syntonisation (commande : m a)

2. Cette commande peut fonctionner de façon différente en fonction du modele et du signal.

3. Modèles vendus en Europe, au Moyen-Orient, en Colombie et en Asie, à l'exception de la Corée du Sud et du Japon

Selectionner les chaînes en fonction des numérores physiques suivants.

Transmission [m][a][[Set ID][[Data 00][[Data01] [ ][Data 02][Cr]

• Analogue Antenne/câble

[Data 00][Data 01] Données de canal

Données 00 : Données de canal octet haut

Données 01 : Données de canal octet bas

• 00 00 à 00 C7 (décimale : 0 à 199)

Données 02 : Source d'entrée (analogue)

• 00 : telé Antenne (ATV)

• 80: telé par cable (CATV)

• Antenne numérique/câble/satellite

[Data 00][Data 01] Données de canal

Données 00 : Données de canal haut

Données 01 : Données de canal bas

• 00 00 à 27 OF (décimale : 0 à 9 999)

Données 02 : Source d'entrée (numérique)

• 10: telé Antenne (DTV)
• 20: radio Antenne (Radio)
• 40 : telé par satellite (SDTV)
• 50 : radio par satellite (S-Radio)
• 90: telé par cable (CADTV)

• a0: radio par cable (CA-Radio)

• Exemples de commandes de syntonisation :

• Syntoniser la chaîne analogue Antenne (PAL) 10.

Identité telé = Tout = 00

Données 00 & 01 = Données de canal 10 = 00 10

Données 02 = Télé analogue Antenne = 00

Résultat = ma 00 00 0a 00

1. Syntoniser la chaîne numérique Antenne (DVB-T) 01.

Identité télé = Tout = 00

Données 00 & 01 = Données de canal 1 = 00 01

Données 02 = Télé numérique Antenne = 10

Résultat = ma 00 00 01 10

1. Syntoniser la chaine satellite (DVB-S) 1000.

Identité télé = Tout = 00

Données 00 & 01 = Données de canal 1000 = 03 E8

Données 02 = Télé numérique par satellite = 40

Résultat = ma 00 03 E8 40

Accusé de réception [a][ ][Set ID][ ][OK][Data 00]

[Data 01][Data 02][x][a][Set ID][NG][Data 00]

[x]

• Modèles vendus en Corée du Sud, en Amérique du Nord, en Amérique latine, à l'exception de la Colombie

Pour symponiser les chaînes en fonction des numérores physiques, majorés ou mineurs suivants.

Transmission [m][a][0][Data00][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

Les chaînes numériques possèdent un numéro de canal physique, major et mineur. Le numéro physique est le numéro de canal numérique réel, le numéro major est le numéro auquel le canal doit être assigné et le mineur correspond au

sous-canal. Comme le syntoniseur ATSC assigne

automatique les chaines au numero majeur/

mineur, le numero physique n'est pas requis pour

• Analogue Antenne/câble

Données 00 : Numéro de canal physique

• Antenne (ATV) : 02 à 45 (décimale : 2 à 69)

• Câble (CATV): 01, 0E à 7D (décimale: 1, 14 à 125)

[Data 01 à 04] : Numéro de canal majeur/mineur

Données 01 & 02 : xx (non utilise)

Données 03 & 04 : xx (non utiliseé)

Données 05 : Source d'entrée (analogue)

• 00 : telé Antenne (ATV)

• 01: telé par cable (CATV)

• Antenne numérique/câble

Données 00 : xx (non utilise)

[Data 01][Data 02]: Numéro de canal majeur

Données 01 : Données de canal octet haut

Données 02 : Données de canal octet bas

-00 01 à 27 OF (décimale : 1 à 9 999)

[Data 03][Data 04]: Numéro de canal mineur

Données 03 : Données de canal octet haut

Données 04 : Données de canal octet bas

Données 05 : Source d'entrée (numérique)

-02：Television Antenne（DTV）-Utiliser le numero de canal physique
-06：Television par cable (CADTV)-Utiliser le numero de canal physique
- 22: Television Antenne (DTV) - Ne pas utiliser le numero de canal physique
- 26 : Television par cable (CADTV) – Ne pas utiliser le numero de canal physique
- 46 : Câble (CADTV) - Numéro de canal majeur uniquement (canal en une partie) Deux octets sont disponibles pour chaque numérode canal majeur et mineur mais seul l'octet bas (le second) est généralement utilisé (octet haut = 0).

• Examples de commandes de syntonisation :

• Syntoniser la chaine analogique par cable (NTSC) 35.

Identité télé = Tout = 00

Données 00 = Données de canal 35 = 23

Données 01 et 02 = Pas de majeur = 00 00

Données 03 et 04 = Pas de mineur = 00 00

Données 05 = Télé analogique Antenne par cable = 01

1. Syntoniser la chaine numérique Antenne (ATSC) 30-3.

Identité télé = Tout = 00

Données 00 = Physique inconnu = 00

Données 01 et 02 = Le majeur est 30 = 00 1E

Données 03 et 04 = Le mineur est 3 = 00 03

Données 05 = Télé numérique Antenne = 22

• Modèles vendus au Japon

Pour symponiser les chaînes en fonction des numérores physiques, majorés ou mineurs suivants.

Transmission [m][a][0][Data00][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

• Antenne numérique/cable/satellite

Données 00 : xx (non utilise)

[Data 01][Data 02]: Numéro de canal majeur

Données 01 : Données de canal octet haut

Données 02 : Données de canal octet bas

-00 01 à 27 OF (décimale : 1 à 9 999)

[Data 03][Data 04]: Numéro de canal mineur (non utilisé sur satellite)

Data 03: Données de canal octet haut

Data 04: Données de canal octet bas

Data 05: Source d'entrée (numérique/satellite pour Japon)

02:tele Antenne (DTV)
07:BS (satellite de radiodiffusion)
08:CS1 (satellite de communication 1)
09 : CS2 (satellite de communication 2)

• Exemples de commandes de syntonisation :

1 Syntoniser la chaîne numérique Antenne (ISDB-T) 17-1. Identité télé = Tout = 00

Données 00 = Physique inconnu = 00

Données 01 & 02 = Le majeur est 17 = 00 11

Données 03 & 04 = Le mineur est 1 = 0001

Données 05 = Télé numérique Antenne = 02

1. Syntoniser la chaine 30 du satellite de radiodiffusion (ISDB-BS).

Identité télé = Tout = 00

Données 00 = Physique inconnu = 00

Données 01 et 02 = Le majeur est 30 = 00 1E

Données 03 & 04 = Non utiliseé = 00 00

Données 05 = Télé par satellite BS = 07

• Cette fonction peut varier d'un modele à l'autre.

Accusé de réception [a][[Set ID][[OK][Data 00]
[Data 01][Data 02][Data 03][Data 04][Data 05]

[x][a][ ][[Set ID][ ][[NG][Data 00][x]

1. Ajout/Saut de programme (commande : m b)

Pour sauter la chaine (programme) actuelle la prochaine fois.

Transmission [m][b][ ][Set ID][ ][Data][Cr]

Données 00 : Suppr.(ATSC,ISDB)/ 01 : Ajouter Sauter(DVB)

Accusé de réception [b][ ][Set ID][ ][OK/NG]
[Data][x]

• Définir l'état du canal enregistré comme Suppr. (ATSC, ISDB)/sauter (DVB) ou ajouter.

• Touche (commande: m c)

Pour envoyer le code clé de télécommande IR.

Transmission [m][c][ ][Set ID][ ][Data][Cr]

Données Code clé - p. 2.

Accusé de réception [c][ ][Set ID][ ][OK/NG]
[Data][x]

1. Commande rétroéclairage (commande: m g)

Pour les téléviseurs ACL ou a DEL

Pour contrcler le retroeclairage.

Transmission [m][g][ ][Identité télé][ ][Data][Cr]

Données Min.: 00 à Max.: 64

Accusé de réception [g][ ][Set ID][ ][OK/NG]
[Data][x]

Commande de la luminosité du panneau (commande: m g)

• Télévisuer plasma uniquement

Permet de contrôler la luminosité du panneau.

Transmission [m][g][ ][Identité télé][ ][Data][Cr]

Données Min.: 00 à Max.: 64

Accusé de réception [g][ ][Set ID][ ][OK/NG]
[Data][x]

1. Sélection de source (commande : x b)
   (Source image principale)

Pour selectionner la source d'entrée pour l'imagep Principale.

Transmission [x][b][ [Set ID][Data][Cr]

Données

00：DTV

01: CADTV

02: DTV Satellite

10:ATV

ISDB-BS (Japon)

03:ISDB-CS1 (Japon)

04:ISDB-CS2(Japon)

11:CATV

20:AVouAV121:AV2

40:Composante1 41:Composante2

60:RGB

90:HDMI1

91:HDMI2

92:HDMI3

93:HDMI4

Accuse de reception [b][ ][Set ID][ OK/NG] [Data][x]

• Cette fonction peut varier en fonction du modele et du signal.

• 3D (commande : x t) (modèles 3D uniquement) (selon le modèle)

Pour passer au mode 3D du téléviseur.

Transmission[x][t][[SetID][][Data00][][Data01]
[ ][Data02][][Data03][Cr]

Données Structure

[Données 00] 00:3D activ

01:3D désactivée

02:3Dà2D

03:2D à 3D

[Données 01] 00:Haut et bas

01:Cote a cote

02:Échiquier

03: Séquentiel image par image

04:Entrelacement de colonnes

05:Entrelacement de lignes

[Données 02] 00: Droite à gauche

01:Gauche a droite

[Données 03] Rendu 3D (profondeur 3D):

Min.:00-Max.:14

(* transmission par code hexadécimal)

• Si [Données 00] = 00 (3D activée), [Données 03] est ignorée.

• Si [Données 00] = 01 (3D désactivée) ou 02 (3D à 2D), [Données 01], [Données 02] et [Données 03] sont ignores.

• Si [Données 00] = 03 (2D à 3D), [Données 01] et [Données 02] sont ignores.

• Si l'options [Data 00] est régée sur 00 (3D activée) ou 03 (2D à 3D), alors [Data 03] fonctionné lorsque l'options 3D Mode (Genre) (Mode 3D [Genre]) est régé sur manuel seulement.

• Toutes les options de 3D ([Data 01]) peuvent ne pas être disponibles selon le signal video ou de diffusion.

[Données 00]	[Données 01]	[Données 02]	[Données 03]
00	0
01	X	X
02	X	X
03	X	O

X:Nonutilise

Accusé de réception [t][ ][Set ID][ ][OK]
[Data00][Data01][Data02][Data03][x]
[t][ ][Set ID][ ][NG][Data00][x]

1. E3D étendu (commande : x v) (modèles 3D uniquement) (selon le modele)

Pour modifier l'option 3D du téléviseur.

Transmission [x][v][ ][Set ID][ ][Data 00][ ]
[Data 01][Cr]

[Data 00] option 3D

00: Correction de l'image 3D

01: Profondeur 3D (le mode 3D n'est

disponible qu'en mode manuel)

02 : Point de visualisation 3D

06: Correction des couleurs 3D

07:Zoom son 3D

08:Vue d'imagenormale

09:Mode 3D (genre)

[Data 01] L'intervalle de cette valeur est définie pour chaque option 3D déterminée par [Data 00].

1) Si [Data 00] = 00

00:Droite a gauche

01:Gauche a droite

2) Si [Data 00] = 01, 02

La plage de valeurs de données (0 - 20) modifie automatiquement la plage de visualisation (-10 +10) (selon le modele)

• Cette option fonctionne lorsqu'option 3D Mode (Genre) est réglée sur manuel seulement.

3) Si [Data 00] = 06, 07

00:Arret

01:Marche

4) Si l'option [Data 00] est reglee sur 08

00: Revenir à video 3D à partir d'une video 2D convertie de 3D à 2D

01:Changer video 3D pour video 2D, sauf dans le cas d'une video 2D à 3D

• Si la condition de conversion n'est pas respectée, la commande sera traitée comme NG.

5) Si [Data 00] = 09

00:Standard

01:Sport

02:Cinéma

03:Extreme

04:Manuel

05:Automatique

Accuse de reception [v][ ][Set ID][ ][OK][Data00]
[Data01][x][v][ ][Set ID][ ][NG][Data00][x]

1. Config. auto. (commande:ju)

Pour ajuster la position de l'image et minimiser le tremblement de l'image automatique.
Cette option ne fonctionne qu'en mode RGB (PC).

Transmission [j][u][ ][Set ID][ ][Data][Cr]

Données 01: Config. auto.

Accuse de reception [u][ ][Set ID][ ][OK/NG]
[Data][x]

Life's Good

ENGLISH

Easy Setup Guide

Avant d'utiliser l'appareil, veuillez dire attentivement ce guide et conservez-le pour pouvoir vous y reporter ultérieurement.

LED TV

55UH8500

60UH8500

65UH8500

75UH8500

65UH9500

86UH9500

X5 (M5×L12)

55/60/65/75UH8500

65UH9500 86UH9500

X4(M4XL12)

X4(M4XL20)

www/lg.com

FRANÇAIS Selon le modele

P/No:MFL69289402(1601-REV01)

FRANÇAIS Lize Sécurité et réferences.

FRANCAIS Selon le modele

65UH9500

55/60/65/75UH8500

86UH9500

ENGLISH Depending upon model ESPANOL Segun el Modelo FRANCAIS Selon le modele

ENGLISH

(Pour les États-Unis et le Canada seulement)

(Pour les modeles 55/60/65/75UH8500-UA, 65UH9500-UA)

ENERGY STAR

Ce produit est conforme aux normes

ENERGY STAR® lorsque le réglaged'usine par défaut (Résidentiel)

est selectionne.Modifier les

réglages d'usine par défaut ou activer d'autres fonctionnalités augmentée la consommation d'énergie, qui pourrait alors dépasser les limites de la qualification ENERGY STAR®. Consultez le site ENERGYSTAR.gov pour en savoir plus au sujet du programme ENERGY STAR®.
