CAS 90ws - Antenne satellite KATHREIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne parabolique offset
Marque	Kathrein
Modèle	CAS 90ws
Diamètre du réflecteur	90 cm
Couleur	Blanc (ws)
Plage de réception	10,70 - 12,75 GHz
Gain d'antenne (typique)	38,6 / 39,2 / 39,6 dBi selon la bande
Largeur du lobe (mi-puissance)	< 1,9°
Surface exposée au vent	0,76 m²
Charge due au vent admissible (hauteur ≤ 20 m)	730 N (jusqu'à 130 km/h)
Charge due au vent admissible (hauteur > 20 m)	1000 N (jusqu'à 150 km/h)
Charge limite	1590 N (190 km/h)
Plage de serrage du collier mât	48 - 90 mm
Plage de réglage d'élévation	5° - 50° (montage au haut) ou 5° - 45° (montage avant)
Plage de réglage d'azimut	360°
Dimensions (L x H max.)	987 x 1030 mm
Déport max. (depuis le milieu du mât)	880 mm
Poids net / brut	9,9 kg / 13,5 kg
Dimensions de l'emballage	1050 x 1050 x 230 mm
Matériau du réflecteur	Aluminium avec revêtement par poudre
Matériau du bras support	Tôle d'acier galvanisée plastifiée
Capacité Multifeed	Jusqu'à 2 LNB sans accessoire, 3 LNB avec plaque ZAS 90 (option)
Angle de réglage plaque Multifeed	± 20°
Système de fixation	Montage sur mât vertical (48-90 mm) ou mural avec support optionnel
Mise à la terre	Obligatoire selon DIN EN 60728-11
Accessoires fournis	Clé pour vis à six pans creux (5 mm)
Garantie corrosion	Sous conditions : montage conforme, pas de modification, utilisation d'accessoires d'origine

FOIRE AUX QUESTIONS - CAS 90ws KATHREIN

Quel diamètre de mât est compatible avec l'antenne CAS 90ws ?

Le collier de mât accepte un tube d'un diamètre compris entre 48 et 90 mm avec une épaisseur de paroi d'au moins 2 mm.

Comment orienter l'antenne vers un satellite spécifique ?

Réglez d'abord l'élévation (inclinaison) en desserrant les deux vis sur l'échelle d'inclinaison, puis ajustez l'azimut (direction) en tournant l'antenne autour du mât. Utilisez un appareil de mesure numérique pour un réglage fin.

Puis-je installer plusieurs LNB sur cette antenne ?

Oui, l'antenne supporte jusqu'à 2 systèmes d'alimentation sans accessoire supplémentaire pour des satellites espacés de 3°-4° ou 6°. Pour un troisième LNB, il faut la plaque adaptatrice Multifeed ZAS 90 (option).

Quelle est la résistance au vent de l'antenne ?

L'antenne peut supporter une charge due au vent de 730 N pour une hauteur de montage jusqu'à 20 m (vent jusqu'à 130 km/h) et 1000 N pour une hauteur supérieure (vent jusqu'à 150 km/h). La charge limite est de 1590 N.

Est-il obligatoire de mettre l'antenne à la terre ?

Oui, la mise à la terre est obligatoire selon la norme DIN EN 60728-11. Elle doit être réalisée par un électricien qualifié. Le mât doit être relié à l'installation parafoudre ou à la terre du bâtiment avec un conducteur de section minimale 16 mm² (cuivre).

Quels satellites puis-je recevoir avec cette antenne ?

L'antenne permet de recevoir les satellites visibles avec une élévation d'environ 30° et une vue dégagée. Exemples : ASTRA 19,2°E, HOTBIRD 13°E, EUTELSAT 10°E, etc. Consultez le tableau dans la notice pour les positions précises.

Comment régler la polarisation du LNB ?

Pour un seul LNB, réglez l'angle de polarisation selon le tableau fourni avec le LNB. Pour une installation Multifeed, utilisez la formule : AP_NOLVFAU = AP_TAB + V où V est l'angle de la plaque adaptatrice donné dans le tableau de la notice.

Quels sont les risques en cas de non-respect des consignes de sécurité ?

Le non-respect peut entraîner des risques de chute de l'antenne, des blessures graves, voire un danger de mort par électrocution ou chute de hauteur. Respectez impérativement les distances de sécurité et les normes en vigueur.

Puis-je monter l'antenne moi-même ?

Le montage nécessite de bonnes aptitudes manuelles et des connaissances en résistance des matériaux. Si vous n'êtes pas sûr, faites appel à un professionnel. Portez des chaussures antidérapantes, utilisez un harnais de sécurité si nécessaire, et ne travaillez jamais par temps d'orage.

Que faire si l'antenne est endommagée ou que la garantie corrosion est requise ?

Pour bénéficier de la garantie corrosion, l'antenne doit être montée conformément à la notice, sans modification, et utilisée avec des accessoires d'origine Kathrein. En cas de dommage, contactez votre revendeur avec le bordereau d'achat original.

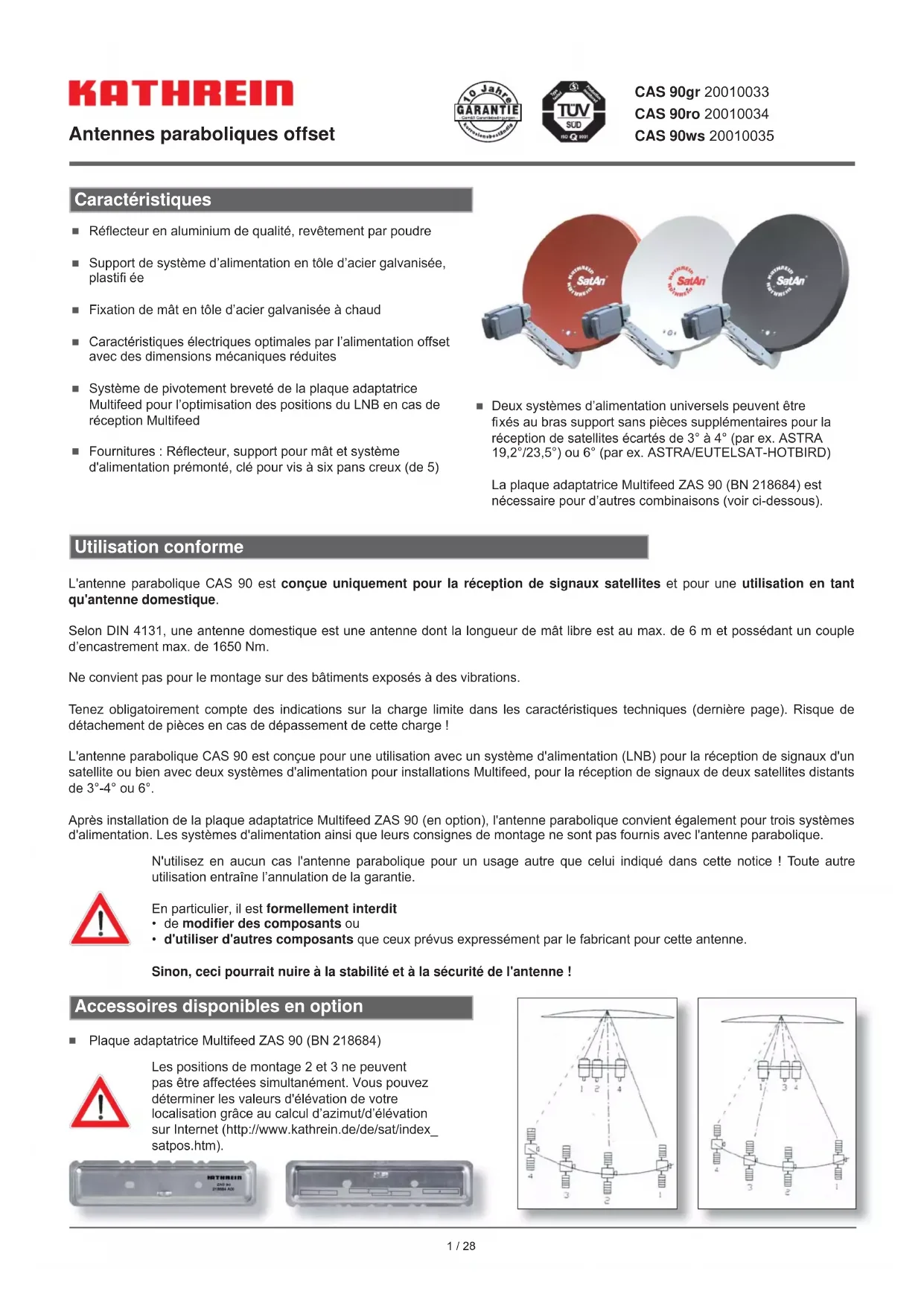

MODE D'EMPLOI CAS 90ws KATHREIN

\section*{Caracteristique}

• Réflector en aluminium de qualité, revêtement par poudre
  Support de système d'alimentation en tôle d'acier galvanisé, plastifiée
  Fixation de mat en tôle d'acier galvanisée à chaud
• Caracteristiques électriques optimes par l'alimentation offset avec des dimensions mécaniques réduites
• Système de pivotement brevété de la plaque adaptatrice Multifeed pour l'optimisation des positions du LNB en cas de réception Multifeed
  Fournitures: Réflecteur, support pour mât et système d'alimentation prémonté, clé pour vis à six pans creux (de 5)

• Deux systèmes d'alimentation universels peuvent être fixés au bras support sans pieces supplémentaires pour la réception de satellites écarts de 3° à 4° (par ex. ASTRA 19,2° / 23,5° ) ou 6° (par ex. ASTRA/EUTELSAT-HOTBIRD)

La plaque adaptatrice Multifeed ZAS 90 (BN 218684) est nécessaire pour d'autres combinaisons (voir ci-dessous).

Utilisation conforme

L'antenne parabolique CAS 90 est concise uniquement pour la reception de signaux satellites et pour une utilisation en tant qu'antenne domestique.

Selon DIN 4131, une antenné domestique est une antenné dont la longueur de mât libre est au max. de 6 m et possédant un couple d'encastrement max. de 1650 Nm.

Ne convient pas pour le montage sur des batiments exposés à des vibrations.

Tenez obligatoirement compte des indications sur la charge limite dans les caractéristiques techniques (derniere page). Risque de détachment de pieces en cas de depassage de cette charge!

L'antenne parabolique CAS 90 est conque pour une utilisation avec un système d'alimentation (LNB) pour la reception de signaux d'un satellite ou bien avec deux systèmes d'alimentation pour installations Multifeed, pour la reception de signaux de deux satellites distants de 3° - 4° ou 6° .

Après installation de la plaque adaptatrice Multifeed ZAS 90 (en option), l'antenne parabolique convient également pour trois systèmes d'alimentation. Les systèmes d'alimentation ainsi que leurs consignes de montage ne sont pas fournis avec l'antenne parabolique.

N'utilisez enaucn cas I'antenne parabolique pour un usage autre que celui indiquedans cette notice!Toute autre utilisation entraine I'annulation de la garantie.

En particulier, il est formellement interdit

• de modifier des composants ou
  d'utiliser d'autres composants que ceux prévus expréssement par le fabricant pour cette antenné.

Sinon, ceci pourrait nuire à la stabilité et à la sécurité de l'antenne!

Accessoires disponibles en option

Plaque adaptatrice Multifeed ZAS 90 (BN 218684)

Les positions de montage 2 et 3 ne peuvent pas etre affectees simultanement. Vous pouvez déterminer les valeurs d'élovation de votre localisation grâce au calcul d'azimuth/d'élovation sur Internet (http://www.kathrein.de/de/sat/index_satpos.htm).

Mesures fondamentales de sécurité

Avont de monter, de raccorder ou dutiliser l'antenne parabolique, lisez impereativement les remarques et consignes dans la presente notice! Si vous n'observe pas les consignes,

• danger pour la santé et de mort en cas de comportement incorrect
• risque d'endommagement de l'antenne ou de l'emplacement d'installation en cas d'erreurs lors du montage ou du raccordement
• le fabricant ne peut pas etre tenu pour responsable des dysfonctionnements et dommages résultants!

• Ne montez enaucn cas des antennes sous ou a proximite de lignes electriques aeriennes,car you risqued enfreindre involontairement les distances minimales de securite.Observe une distance minimale d'1 m par rapport a tous les autres equipments electriques!

Danger de mort en cas de contact direct avec des installations electriques ou bien si des pièces métalliques de l'antenne entrent en contact avec de telles installations !

• N'effectuez jamais de travaux sur des antennes par temps orageux ou durant un orage.

Danger de mort!

• Ne montez jamais des antennes sur des bâtiments dont le toit est recouvert de matières facilement inflammables, comme par ex. de la paille, des joncs ou similaire!

Sinon, risque d'incendie en cas de surtensions atmosphériques (charge électrostatique) ou d'éclairs (par ex. durant un orage).

• Les opérations de montage décrites ici nécessitent de bonnes aptitudes manuelles et des connaissances du comportement des matériaux quand ils sont soumis au vent. Par conséquent, confiez les travaux à un professionnel si vous ne remplissez pas les conditions requises.
• La personne en charge du montage doit porter des chaussures solides et antidéraptantes, ne pas souffrir du vertige, pouvoir se déplacer de manière sure sur le toit et conserver une position sure et stable (si nécessaire, utiliser une sangle de sécurité fi xée au toit).
  Assurez-vous que le toit peut supporter votre poids. Ne marchez jamais sur des surfaces fragiles ou instables! En cas de doute sur l'emplacement de fixation approprié, adressez-vous à un revendeur qualifié ou bien à un spécialiste des toitures.
• N'accedez au toit ou aux endroits représentant des risques de chute qu'équipé d'une sangle de sécurité en parfait état ou bien utilisez un échafaudage.
• Les échelles et autres accessoires de montée doivent être en parfait état (secs, propres et antidérapants). Ne fabrique pas « d'échafaudages de fortune »!
• Interdisez l'accès à la zone dangereuse si jamais des passants pouraient être blessés par la chute d'objets durant le montage! Vérifiez que personne ne se tient en dessous de l'emplacement de montage.

Risque de blessures, danger de mort suite à une chute du toit, de rupture de celui-ci et de chute de pieces.
Egalement risque d'endommagement du toit.

• Respectez les consignes de sécurité nationales et normes en vigueur comme par ex. DIN EN 60728-11.
• Tout autre usage, de même que le non respect des générées consignes, entraînera l'annulation de la garantie.

Durant les travaux sur les antennes, faites attention auxgens qui vous entourent!

Conservez cette notice en cas de questions ultérieures et en cas de changement de propriete, n'oubliez pas de la fournir avec l'antenne!

Choisir l'emplacement de montage

Un emplacement de montage correct est primordial pour garantir une fixation sure de I'antenne parabolique et son bon fonctionnement.

Tenir compte des particularities structurles de l'emplacement de montage. En cas de montage en bordure de toit ou de bateau et sur des constructions cylindriques, s'attendre selon DIN 1055, 4ème partie ou 4131 à des contraintes accrues dues au vent et aux vibrations. Les caractéristiques dynamiques de l'antenne et du bateau peuvent s'influencer mutuelles.

En cas de non-respect de ces consignes, risque de dépassement de la charge limite ou de la résistance aux vibrations indiquées dans les caractéristiques techniques. L'antenne parabolique ne doit pas etre monte obligatoirement sur le toit. Le point important n'est pas la hauteur par rapport au sol mais une « vue » degagee en direction du satellite. Il est de ce fait possible de monter l'antenne dans le jardin, sur la terrasse, un balcony, une facade ou un garage.

Si possible, il est donc recommandé d'eviter un montage sur le toit. Le travail en sera facilité et les dangers liés aux travaux de montage sur le toit seront évités!

Pour une réception optime, la vue doit être dégagée avec une élevation d'env. 30° . Vous avez alors lechioix entre les satellites suivants:
- Vérifiez qu'aucun obstacle ne se trouve entre l'antenne

1 TÜRKSAT

42° Est

6 EUTELSAT

13° Est

2 Groupe ASTRA 2

28,2 Est

HOTBIRD

3 Groupe ASTRA 3 23,5° Est

7 EUTELSAT W 1 10° Est

4 Groupe ASTRA 1 19,2° Est

8 HISPA-Sat 30° Ouest

parabolique et le satellite concerné (par ex. arbres, cordures de toit ou de maison, autres antennes). Ils pourraient nuire au signal, voir empêcher toute réception en cas de conditions météorologiques défavorables.

Réception en fonction du lieu et de la zone de couverture du satellite

Monter l'antenne

Assurez-vous lors du montage du support d'antenne (mât ou support mural) de bien placer celui-ci à la verticale, faute de quoi l'orientation de l'antenne sur le satellite risque de poser des difficultés.
a) Critères à replir par le support d'antenne

N'utilise que des mat s ou tubes-supports specialement concus pour le montage d'antennes. Tous les autres tubes ou supports ne possedent generalement pas une resistance suffi sante au vent et aux intemperies.

• En cas de montage sur mât, choisissez un diamètre de tube compris entre 48 et 90 mm avec une épaisseur de paroi d'au moins 2 mm. En cas de montage mural, Kathrein recommendé l'utilisation de supports ZAS 62 ou ZAS 63.
• En cas de montage sur mât sur le toit, le mât doit être serré sur au moins 1/6 de la longueur libre (sur la fig. exemple en bas à droite, 0,7 m).

b) Plusieurs antennes sur un support :

Montez l'antenne parabolique tout en bas du mât afin de minimiser le couple de fl exion au point de serrage.
- Ne dépassez jamais la charge admissible max. pour le mât ou le support, comme indiqué dans les caractéristiques techniques. La charge maximale admissible est suffiSAMMENT prise en compte si vous montez votre installation comme représenté sur l'exemple ci-contre et utilisez des antennes domestiques du commerce ainsi que des pieces de mât achétées dans un magasin spécialisé (tube en acier de qualité St 52 avec un diamètre extérieur de 60 mm et une épaisseur de paroi de 2,5 mm à l'emplacement de serrage du mât - par ex.ZSH 59 de Kathrein).

En cas de construction différente, vous doivent calculer (ou faire déterminer par un spécialiste) la charge due au vent et le couple de flexion conformément à DIN EN 60728-11.

c) Montage du bras support

Fixez le bras support au support d'antenne de la maniere indiquée sur le dessin. Serrez alternatively les écrous à oreilles du collier de mât à la main (1).

d) Montage de l'antenne parabolique

• Enoncez le reflecteur parabolique à travers les 4 vis de fixation du bras support (voir la fi g. ci-contre) (2).
• Serrez à présent modérément les quatre vis avec la clé pour vis à six pans creux (tenez la clé pour vis à six pans creux par son extrémité courte, voir fi g. ci-contre) (3).
• Utilisez à partir l'autre extrémité de la clé pour vis à six pans creux. Vissez encore d'1/4 de tour en utilisant l'extrémité longue (voir fig. ci-contre) pour que les vis soient complètement serrées. Si vous disposez d'une clé dynamométrique, serrez les vis à env. 4-5 Nm (4).

e) Système d'alimentation (LNB)

Le(s) système(s) d'alimentation ainsi que ses(leurs) consignes de montage ne sont pas fournis avec l'antenne parabolique.

Consultez les notices fournies avec les systèmes d'alimentation pour obtenir plus de renseignements sur un montage conforme aux prescriptions.

• Vous pouvez monter par le biais de la plaque adaptatrice Multifeed un ou deux systèmes d'alimentation universels Kathrein sur le bras support du dispositif de maintainier pivotant. Sur la plaque adaptatrice, le repere
• 3 indique la position de montage pour un seul système d'alimentation.
• 2 et 4 les positions de montage pour deux systèmes d'alimentation Multifeed avec un écart de 3° - 4° entre les satellites.
  1 et 5 les positions de montage pour deux systèmes d'alimentation Multifeed avec un écart de 6° entre les satellites.
• Exemple de positions de montage pour une installation Multifeed avec 3° - 4° d'ecart entre les satellites:

Pos. 2 Pos. 4

ASTRA 19,2° Est EUTELSAT 16° Est

ASTRA 23,5° Est ASTRA 19,2° Est

EUTELSAT 16° Est EUTELSAT 13° Est

EUTELSAT 13° Est EUTELSAT 10° Est

EUTELSAT 10° Est EUTELSAT 7° Est

Conseil :

Dans le cas d'installations Multifeed, l'antenne doit être orientée sur le satellite émettant les signaux les plus faibles.

• Exemple de positions de montage pour une installation Multifeed avec 6° d'ecart entre les satellites :

Pos. 1 Pos. 5

ASTRA 19,2 Est EUTELSAT 13 Est

EUTELSAT 16° Est EUTELSAT 10° Est

EUTELSAT 13° Est EUTELSAT 7° Est

Conseil :

Dans le cas d'installations Multifeed, l'antenne doit être orientée sur le satellite émettant les signaux les plus faibles.

f) PréRéglage de polarisation

- Un système d'alimentation (Monofeed)

Suivant votre localisation et la position du satellite souhaite, reglez l'angle de polarisation du système d'alimentation à l'aide du tableau (voir notice du LNB). La plaque adaptatrice pivotante reste en position zéro (voir fi g. ci-contre).

- Plusieurs systèmes d'alimentation (Multifeed)

Pour l'optimisation de la réception Multifeed, le dispositif de maintien pivotant « H » doit être incliné sur un angle « V » conformément au tableau ci-joint.

L'angle de polarisation du système d'alimentation concerné doit être régle selon la formule suivante :

AP_NOLVFAU = angle de polarisation à régler

AP_TAB = angle de polarisation du satellite choisi conformément au tableau du mode d'emploi du LNB

V = angle de réglage du dispositif de maintainen en fonction de la combinaison de satelliteschoisis dans le tableau ci-joint

Tenir compte du signe qui précède les valeurs pour le réglage et le calcul !

Afin de pouvoir faire pivoter le dispositif de maintien, vous devez tout d'abord desserrer avec la clé pour vis à six pans creux la vis reperée (flèches) sur les figures ci-contre.

Sens de rotation pour l'angle de polarisation (PW)

Echelle angle V

V = 0°V = -20°V = +20°

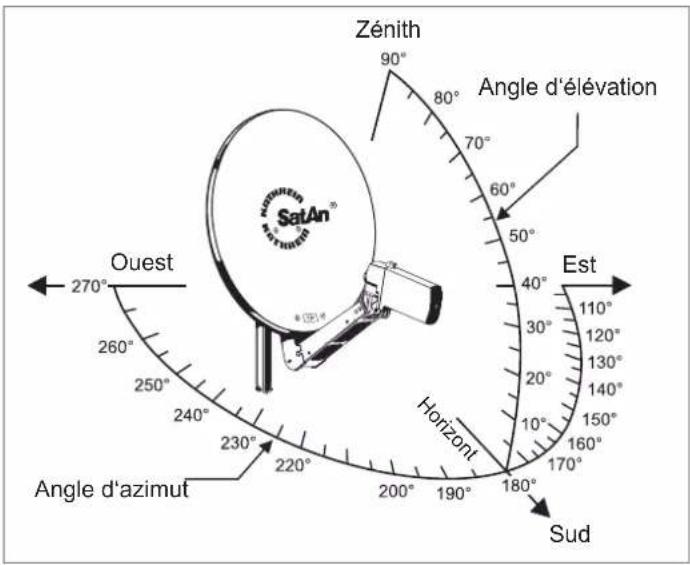

Orienter l'antenne

La direction (azimut) mais également l'inclinaison (élevation) de l'antenne doivent être régles précisé sur le satellite souhaite. Dans le cas de systèmes Multifeed, orientez l'antenne sur le satellite émettant le signal le plus faible.

a) Regler l'inclinaison (élevation)

• Desserrez les deux vis sur l'échelle d'inclinaison (élevation) à gauche et à droite du support avec la clé pour vis à six pans creux fournie avec l'antenne parabolique (1).

Ne desserrez pas les écrous supérieurs (2) sur le support, elles sont régées en usine avec un couple de serrage fi xe.

• Réglez alors l'inclinaison (élevation). L'angle d'élevation exact pour votre localisation est indiquedans la notice du système d'alimentation (LNB).
• Ensuite, ne resserrez à la main d'abord qu'une seule des vis de l'échelle d'inclinaison (1).

b) Regler la direction (azimuth)

Pour les opérations suivantes, vous doivent accorder d'une autre personne à moins que vous ne puissiez observer-vous même sur un apparéil de mesure d'antenne ou un écran avec récepteur satellite raccordé le résultat des travaux d'orientation. Un apparéil de mesure d'antenne numérique est nécessaire pour l'orientation précise de l'antenne. Renseignez-vous à ce propos auprès de votre revendeur spécialisé.

• Sélectionnez sur le récepteur satellite une chaîne connue api n de pouvoir contrôle si vous avez juste trouvez le bon satellite.
• Desserrez légèrement les écrous à oreilles du collier de mât (3).
• Tournez l'antenne approximativement en direction du sud.
  Tournez ensuite l'antenne lentement autour de son axe central, vers la gauche et la droite, jusqu'à obtenir une réception optimale de la chaîne可以选择.

• Serrez ensuite un peu les écrous à oreilles, juste de manière à ce que l'antenne ne puisse plus se tourner.

c) Reglage fin

• Desserrez à nouveau la vis de l'échelle d'inclinaison puis faites pivoter légèrement l'antenne vers le haut et le bas jusqu'à ce que vous mesuriez sur l'appareil de mesure le signal maximum ou bien jusqu'à atteoir la meilleure image possible sur l'écran : faites pivoter l'antenne vers le haut et le bas jusqu'à atteindre les limites où les premiers phénomènes de « neige » (signal analogique) ou de « pixélisation » (signal numérique) apparaissent à l'écran. Placez l'antenne au centre de ces deux points limites.
  Corriguez alors alternatively la direction (azimut) et l'inclinaison (élevation) jusqu'à obtenir le meilleur résultat de mesure ou la meilleure image.

Remarque: Au moment du serrage des écrous sur le collier de fermeture, l'antenne peut légèrement tourner! En tener compte lors du réglage fi n (et utiliser éventuellesment cet effet pour affinér le réglage).

d) Verrouiller l'antenne en position

• Serrez alternatively à la main les écrous du collier de fermeture. Serrez ensuite les écrous à oreilles d'un tour avec une clé à fourche (de 13 mm) (4).
• Puis serrez à gauche et à droit du support les vis sur l'échelle d'inclinaison en les serrant d'abord légèrement avec l'extrémité courte de la clé puis d'1/4 à 1/2 tour avec l'extrémité longue (cle dynamométrique : 5-10 Nm) (6).
• Contrôlez pour finir encore une fois le serrage de tous les vissages.
  Fixez les cables sur le bras support en les clipsant dans les supports sur la face interieure du bras support et avec des serre-cable tout le long du support d'antenne afin qu'ilns ne puissant pas bouger sous l'action du vent et etre endommages.

Mettre l'antenne à la terre/protection contre la foudre

Afin d'en assurer une exécution dans les régles, les travaux de mise à la terre et de protection contre la foudre ne doivent être effectuels que par desElectriciens qualifiés!

N'effectuez jamais de travaux de mise à la terre et de protection contre la foudre si vous n'êtes pas vous-même un professionnelnel qualifié é!

Les indications décrites ici sont uniquement des informations complémentaires pour le spécialiste mandaté par vos soins pour effectuer les travaux de mise à la terre et de protection contre la foudre et non pas des consignes incitant un amateur à effectuer lui-même ces travaux!

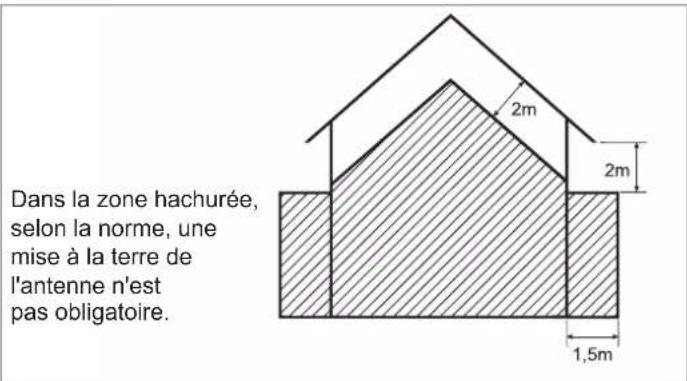

L'antenne doit être montée conformément à la norme DIN EN 60728-11 et être correctement mise à la terre. Seules sont exemplées de l'obligation de mise à la terre les antennes :

celles fi xees a plus de 2 m sous le bord du toit
- et simultanément a moins de 1,5 m desbâtiments.

Pour la mise à la terre, le mait doit être relié le plus directement possible à l'installation parafoudre du bathtub par un cable de mise à la terre approprié ; en l'absence d'installation parafoudre : à la mise à la terre du bathtub.

Les raccordements à l'installation parafoudre doivent être effectuels uniquement par un installateur de systèmes parafoudre qualifié.

a) Convient comme conducteur de mise à la terre

• fi monobrin avec une section min. de 16 mm² (cuivre), min. 25 mm² (aluminium) ou min. 50 mm² (acier).

b) Ne conviennent pas comme conducteur de mise à la terre

les conducteurs extérieurs du cable d'antenne
- les parties métalliques de l'installation domestique (par ex. les tuyaux métalliques de l'eau de ville ou du chauffage) car la durabilité de la connexion ne peut pas etre assurée
ou les conducteurs de protection ou de neutre du réseau de courant fort.

c) Pose des conducteurs de mise à la terre

• Les cables d'antenne et les conducteurs de mise à la terre ne doivent pas traverser de locaux servant à l'entreposeage des substances inflammables (par ex. de la paille ou du foin) ou à l'intérieur desquels peut se former une atmosphère explosible (par ex. des gaz et des vapeurs).
• Si l'antenne parabolique est utilisé au sein d'une installation de réception complète (par ex. une installation de distribution), les mesures de mise à la terre doivent en outre être de nature à garantir que la protection par mise à la terre soit maintainue lorsque des unités sont retirees ou remplacées.

Les dangers peuvent restulier non seulement des orages (foudre), mais également des charges electrostatiques et des courts-circuits dans les appareils raccordés.

Pour des raisons de sécurité, les installations d'antenne doivent par conséquent toujours faire l'objet d'une compensation du potentiel avec du fi de cuivre de 4mm²

Les écrons de tous les cables de descente d'antennes coaxiaux doivent etre reliés au mat par un conducteur de compensation du potentiel.

\section*{Caracteristiques techniques}

Type CAS 90gr CAS 90ro CAS 90ws
Référence	20010033	20010034	20010035
Diamètre cm 90 90 90
Couleur				Graphite (comme RAL 7012)	Brun rouge (comme RAL 8012)
Plage de réception GHz 10,70-12,75
Gain de l'antenne à 10,70-11,70 GHz/11,70-12,50 GHz/12,50-12,75 GHz dBi				38,6/39,2/39,6
Largeur du lobe 1)			°	< 1,9
Facteur de qualité du système 2) Système d'alimentation central	UAS 571/572/584/585 UAS 481	dB/K	18,8/19,818,1/19,1
Facteur de qualité du système 2) Ecartement des systèmes d'alimentation 3°-4°	UAS 571/572/584/585 UAS 481	dB/K	18,3/18,317,6/18,6
Facteur de qualité du système 2) Ecartement des systèmes d'alimentation 6°	UAS 571/572/584/585 UAS 481	dB/K	17,9/18,717,2/18,0
Découplage de polarisation croisée (dans le sens de rayonnement principal)			dB	>27
Surface exposée au vent			m2	0,76
Résistance aux vibrations				ETS 300019-2-4 (12.94)/classe CEI 4 M 5
Charge due au vent 1:			N	730
pour hauteur de montage				jusqu'à 20 m au-dessus du sol
pour vitesse du vent			km/h	jusqu'à 130
pour pression dynamique			N/m2	800
Charge due au vent 2:			N	1000
pour hauteur de montage				>20 m au-dessus du sol (facteur 1,37)
pour vitesse du vent:			km/h	jusqu'à 150
Charge limite			N	1.590
pour pression dynamique			N/m2	1740 (190 km/h)
Plage de serrerage du collier du mât			mm	48-90
Plage de réglage d'élévation/azimuth			°	montage à l'avant du mât : 5-45/360Montage au haut : 5-50/360
Plage de réglage plaque adaptatrice Multifeed			°	± 20
Dimensions largeur			mm	987
Dimensions hauteur max.			mm	1030
Dimensions déport max.(à partir du milieu du mât sans système d'alimentation)			mm	880
Dimensions de l'emballage			mm	1050 x 1050 x 230
Poids env. net/brut			kg	9,9/13,5

1)En milieu de bande
2)G/T à 11,3/12,5 GHz pour environnement standard (ciel clair)

Toutes les indications sont des valeurs typiques!

Risque de détachment de pieces en cas de dépassement de la charge limite!

Dimensions, voir page suivante

Dimensions en mm

Conditions de garantie pour la resistance a la corrosion de l'antenne

Remarques importantes au sujet des conditions de garantie pour la résistance à la corrosion des antennes paraboliques offset Kathrein :

L'antenne doit etre montee et installee dans les regles de l'art en respect des consignes donnees dans la notice jointe
L'antenne ne doit subir aucune modification (par ex. perçage)
L'antenne ne doit pas etre endommagée mecaniquement (par ex.deformations, degats profonds ou de grande surface ou erosion des couches de revetement par poudre et du traitement de surface)
- L'antenne ne doit pas etre endommagée par des produits chimiques (par ex. des solvants, peintures, produits de nettoyage, etc.)
- Seuls des accessoires d'origine Kathrein doivent être utilisés sur l'antenne

Ces conditions de garantie s'appliquent a partir de la date d'achat. Le bordereau d'achat original sert de certificat de garantie à l'exclusion de tout autre document.

Par ailleurs, la garantie ne couvre pas la résistance à la corrosion en cas de force majeure, par ex. de foudroiement, et ne s'applique pas si l'antenne est utilisée dans des conditions climatiques qui l'exposent à une érosion forte et répetée (par ex. des tempêtes de sable), qui entraînant une usure rapide des couches protectrices.

Les apparciels electronicnes ne font pas partie des dechets domestiques et doivent a ce titre, conformement au reglement 2002/96/CEE DU PARLEMENT EUROPEEN ET DU CONSEIL du 27 janvier 2003 portant sur les dechets d'equipements electriques et electroniques, etre eliminés comme il se doit.

Veuillez remetre cet apparieil, lorsqu'il sera hors d'usage, a un point de collecte officiel specialement prevu a cet effet.

Tableau pour l'angle V du support multifeed orientable

Installation Multifeed écart orbital 3°

Installation Multifeed écart orbital 6°

Installation Multifeed écart orbital 3°

Satellite		ASTRA/Eutelsat W2 19,2°/16,0°	Eutelsat W2/ Hotbird 16°/13°	Hotbird/Eutelsat W2A 13°/10°	Eutelsat W2A/W3A 10°/7°	Antlantik Bird 3/2 -5,0°-8,0°	ASTRA/ASTRA 23,5°/19,2°
■ Allemagne
Bad Reichenhall	Largeur: 47,72°	-4,2° -1,4°	1,3° 4,0° 16,5°	-7,5°
	Longueur: 12,90°
Berlin	Largeur: 52,50°	-3,2° -0,8°	1,5° 3,7° 14,4°	-6°
	Longueur: 13,42°
Brème	Largeur: 53,07°	-6,5° -4,2°	-2,0° 0,2° 11,°	-9,2°
	Longueur: 8,83°
Cottbus	Largeur: 51,75°	-2,6° -0,1°	2,2° 4,5° 15,4°	-5,5°
	Longueur: 14,33°
Dortmund	Largeur: 51,50°	-7,9° -5,5°	-3,2° -0,8° 10,°	7° -10,7°
	Longueur: 7,47°
Dresde	Largeur: 51,05°	-3,1° -0,6°	1,8° 4,2° 15,3°	-6,1°
	Longueur: 13,73°
Emden	Largeur: 53,35°	-7,6° -5,3°	-3,2° -1,0° 9,9°	-10,2°
	Longueur: 7,20°
Erfurt	Largeur: 50,97°	-5,3° -2,8°	-0,4° 2,0° 13,5°	-8,2°
	Longueur: 11,03°
Flensburg	Largeur: 54,78°	-5,7° -3,5°	-1,4° 0,7° 10,8°	-8,2°
	Longueur: 9,45°
Francfort sur le Main	Largeur: 50,12°	-7,3° -4,8°	-2,3° 0,1° 12,2°	-10,3°
	Longueur: 8,68°
Freiburg/Brsg.	Largeur: 48,00°	-8,6° -5,9°	-3,3° -0,6° 12,4°	-11,8°
	Longueur: 7,83°
Greifswald	Largeur: 54,08°	-3,0° -0,8°	1,3° 3,5° 13,6°	-5,7°
	Longueur: 13,38°
Hamburg	Largeur: 53,55°	-5,5° -3,3°	-1,1° 1,1° 11,7°	-8,2°
	Longueur: 9,98°
Hanovre	Largeur: 52,37°	-5,9° -3,6°	-1,3° 1,0° 12,0°	-8,7°
	Longueur: 9,77°
Kassel	Largeur: 51,30°	-6,4° -4,0°	-1,6° 0,7° 12,2°	-9,3°
	Longueur: 9,43°
Kiel	Largeur: 54,32°	-5,3° -3,1°	-1,0° 1,2° 11,5°	-7,9°
	Longueur: 10,13°
Coblence	Largeur: 50,33°	-8,2° -5,7°	-3,3° -0,8° 11,2°	-11,1°
	Longueur: 7,50°
Leipzig	Largeur: 51,30°	-4,1° -1,7°	0,7° 3,1° 14,3°	-7,1°
	Longueur: 12,37°
Magdeburg	Largeur: 52,12°	-4,6° -2,2°	0,1° 2,4° 13,4°	-7,4°
	Longueur: 11,63°
Mönchengladbach	Largeur: 51,18°	-8,7° -6,4°	-4,0° -1,6° 10,1°	-11,6°
	Longueur: 6,45°
Munich	Largeur: 48,13°	-5,3° -2,6°	0,1° 2,7° 15,3°	-8,6°
	Longueur: 11,57°
Neubrandenburg	Largeur: 53,55°	-3,2° -0,9°	1,3° 3,5° 13,8°	-5,9°
	Longueur: 13,25°
Nuremberg	Largeur: 49,45°	-5,5° -2,9°	-0,4° 2,2° 14,2°	-8,6°
	Longueur: 11,05°
Osnabrück	Largeur: 52,28°	-7,2° -4,9°	-2,6° -0,3° 10,9°	-10°
	Longueur: 8,05°

Tableau pour l'angle V du support multifeed orientable

Installation Multifeed écart orbital 3°

Satellite		ASTRA/Eutelsat W2 19,2°/16,0°	Eutelsat W2/ Hotbird 16°/13°	Hotbird/Eutelsat W2A 13°/10°	Eutelsat W2A/ W3A 10°/7°	Antlantik Bird 3/2 -5,0°/-8,0°	ASTRA/ASTRA 23,5°/19,2°
Passau	Largeur : 48,57°	-3,6° -0,9°	1,7° 4,3° 16,5°	-6,8°
	Longueur : 13,47°
Pirmasens	Largeur : 49,20°	-8,4° -5,9°	-3,3° -0,8° 11,7°	-11,5°
	Longueur : 7,60°
Plauen	Largeur : 50,50°	-4,5° -1,9°	0,5° 3,0° 14,5°	-7,5°
	Longueur : 12,13°
Ravensburg	Largeur : 47,77°	-7,1° -4,4°	-1,7° 1,0° 13,9°	-10,4°
	Longueur : 9,60°
Regensburg	Largeur : 49,02°	-4,7° -2,1°	0,5° 3,1° 15,2°	-7,9°
	Longueur : 12,10°
Rostock	Largeur : 54,08°	-3,9° -1,7°	0,5° 2,6° 12,8°	-6,6°
	Longueur : 12,13°
Stuttgart	Largeur : 48,80°	-7,2° -4,6°	-2,0° 0,6° 13,1°	-10,4°
	Longueur : 9,18°
Trèves	Largeur : 49,75°	-9,1° -6,5°	-4,1° 1,6° 10,8°	-12°
	Longueur : 6,63°
Ulm	Largeur : 48,38°	-6,7° -4,0°	-1,3° 1,3° 13,9°	-9,9°
	Longueur : 9,97°

Autriche

Bregenz	Largeur : 47,50°	-7,1° -4,3°	-1,6° 1,1° 14,2°	-10,4°
	Longueur : 9,75°
Graz	Largeur : 47,07°	-2,0° 0,9°	3,6° 6,4° 18,8°	-5,4°
	Longueur : 15,45°
Innsbruck	Largeur : 47,27°	-5,7° -2,9°	-0,1° 2,6° 15,6°	-9°
	Longueur : 11,38°
Klagenfurt	Largeur : 46,63°	-3,1° -0,2°	2,7° 5,4° 18,4°	-6,5°
	Longueur : 14,33°
Lienz	Largeur : 46,83°	-4,5° -1,6°	1,2° 4,0° 16,9°	-7,9°
	Longueur : 12,77°
Linz	Largeur : 48,30°	-2,9° -0,2°	2,5° 5,1° 17,2°	-6,2°
	Longueur : 14,30°
Salzburg	Largeur : 47,80°	-4,1° -1,3°	1,4° 4,1° 16,6°	-7,4°
	Longueur : 13,03°
Vienne	Largeur : 48,20°	-1,1° 1,7°	4,3° 6,9° 18,8°	-4,4°
	Longueur : 16,37°

Suisse

Berne	Largeur : 46,95°	-9,2° -6,5°	-3,7° -1,0° 12,5°	-10,8°
	Longueur : 9,50°
Genève	Largeur : 46,20°	-10,7° -7,9°	-5,1° -2,2° 11,7°	-14°
	Longueur : 6,15°
Locarno	Largeur : 46,17°	-8,3° -5,4°	-2,6° 0,3° 14,0°	-11,7°
	Longueur : 8,78°
Zürich	Largeur : 47,37°	-8,2° -5,4°	-2,7° 0,0° 13,2°	-11,5°
	Longueur : 8,53°

Tableau pour l'angle V du support multifeed orientable

Installation Multifeed écart orbital 3°

Satellite		ASTRA/Eutelsat W2 19,2°/16,0°	Eutelsat W2/ Hotbird 16°/13°	Hotbird/Eutelsat W2A 13°/10°	Eutelsat W2A/W3A 10°/7°	Antiantik Bird 3/2 -5,0°/-8,0°	ASTRA/ASTRA 23,5°/19,2°
■ Benelux
Bruges (B)	Largeur: 51,22°	-11,1° -8,8°	-6,5° -4,2° 7,6°	-13,9°
	Longueur: 3,22°
Bruxelles (B)	Largeur: 50,85°	-10,4° -8,1°	-5,7° -3,3° 8,6°	-13,3°
	Longueur: 4,35°
La Haye (NL)	Largeur: 52,12°	-10,0° -7,8°	-5,5° -3,2° 8,2°	-12,8°
	Longueur: 4,28°
Eindhoven (NL)	Largeur: 51,43°	-9,4° -7,1°	-4,7° -2,4° 9,3°	-12,2°
	Longueur: 5,47°
Enschede (NL)	Largeur: 52,22°	-8,1° -5,8°	-3,5° -1,2° 10,0°	-10,9°
	Longueur: 6,88°
Groningen (NL)	Largeur: 53,25°	-8,0° -5,8°	-3,6° -1,4° 9,5°	-10,7°
	Longueur: 6,58°
Luxembourg (L)	Largeur: 49,62°	-9,5° -7,0°	-4,5° -2,0° 10,4°	-12,5°
	Longueur: 6,15°
Maastricht (NL)	Largeur: 50,83°	-9,4° -7,1°	-4,7° -2,3° 9,6°	-12,3°
	Longueur: 5,67°
■ France
Bastia	Largeur: 42,67°	-8,6° -5,4°	-2,2° 1,1° 16,4°	-12,5°
	Longueur: 9,50°
Bayonne	Largeur: 43,50°	-18,6° -15.9°	-13,1° -10,2°	5,2° -19,6°
	Longueur: -1,47°
Bordeaux	Largeur: 44,83°	-17,1° -14.5°	-11,8° -8,9°	5,9° -20,5°
	Longueur: -0,60°
Brest	Largeur: 48,40°	-18,1° -15.9°	-13,6° -11,2°	1,7° -21°
	Longueur: -4,52°
Calais	Largeur: 50,95°	-12,2° -9,9°	-7,6° -5,3° 6,7°	-15°
	Longueur: 1,93°
Clermont-Ferrand	Largeur: 45,77°	-13,5° -10.8°	-8,0° -5,2° 9,1°	-16,9°
	Longueur: 3,07°
Dijon	Largeur: 47,33°	-11,2° -8,5°	-5,9° -3,2° 10.3°	-14,4°
	Longueur: 5,05°
Le Havre	Largeur: 49,50°	-14,2° -11.8°	-9,5° -7,1° 5.5°	-17,1°
	Longueur: 0,08°
Limoges	Largeur: 45,83°	-15,1° -12.4°	-9,7° -6,9° 7.4°	-18,3°
	Longueur: 1,25°
Lyon	Largeur: 45,77°	-12,0° -9,2°	-6,4° -3,5° 10.7°	-15,4°
	Longueur: 4,83°
Marseille	Largeur: 43,30°	-12,5° -9,5°	-6,4° -3,3° 12.2°	-16,2°
	Longueur: 5,38°
Metz	Largeur: 49,13°	-9,6° -7,1°	-4,6° -2,0° 10.6°	-12,7°
	Longueur: 6,17°
Nantes	Largeur: 47,20°	-16,6° -14.1°	-11,7° -9,1°	4,5° -19,7°
	Longueur: -1,55°

Tableau pour l'angle V du support multifeed orientable

Installation Multifeed écart orbital 3°

Satellite		ASTRA/Eutelsat W2 19,2°/16,0°	Eutelsat W2/ Hotbird 16°/13°	Hotbird/Eutelsat W2A 13°/10°	Eutelsat W2A/ W3A 10°/7°	Antlantik Bird 3/2 -5,0°/-8,0°	ASTRA/ASTRA 23,5°/19,2°
■ France (suite)
Nice	Largeur : 43,70°	-10,6° -7,5°	-4,4° -1,3° 13°	8° -14,2°
	Longueur : 7,23°
Orléans	Largeur : 47,90°	-13,6° -11°	0° -8,5° -5,9° 7°	4° -16,7°
	Longueur : 1,87°
Paris	Largeur : 48,83°	-12,8° -10°	3° -7,9° -5,3° 7°	6° -15,8°
	Longueur : 2,33°
Reims	Largeur : 49,25°	-11,3° -8,8°	-6,3° -3,8° 8,8°	-14,3°
	Longueur : 4,02°
Rennes	Largeur : 48,12°	-16,2° -13°	8° -11,4° -8,9°	4,3° -19,2°
	Longueur : -1,68°
Toulouse	Largeur : 43,62°	-16,0° -13°	2° -10,3° -7,3°	8,2° -19,5°
	Longueur : 1,45°
Tours	Largeur : 47,37°	-14,8° -12°	2° -9,7° -7,1° 6°	5° -17,9°
	Longueur : 0,67°

Grande-Bretagne

Aberdeen	Largeur : 57,15°	-12,1° -10,3° -8,5° -6,7° 2,8° -14,3°
	Longueur : -2,10°
Belfast	Largeur : 54,58°	-15,6° -13,7° -11,9° -9,9°	0,4° -17,9°
	Longueur : -5,93°
Birmingham	Largeur : 52,50°	-14,1° -12,1° -10,0° -7,8°	3,5° -16,7°
	Longueur : -1,92°
Bristol	Largeur : 51,43°	-15,1° -13,0° -10,8° -8,6°	3,1° -17,8°
	Longueur : -2,58°
Glasgow	Largeur : 55,87°	-13,9° -12,1° -10,3° -8,4°	1,5° -16,2°
	Longueur : -4,23°
Londres	Largeur : 51,50°	-13,4° -11,2° -9,0° -6,7° 5,0° -16,1°
	Longueur : -0,08°
Manchester	Largeur : 53,50°	-13,9° -11,9° -9,9° -7,8° 3,1° -16,4°
	Longueur : -2,25°
Newcastle	Largeur : 54,22°	-15,7° -13,9° -12,0° -10,0°	0,4° -18,1°
	Longueur : -5,90°
Norwich	Largeur : 52,63°	-11,9° -9,8° -7,6° -5,4° 5,8° -14,6°
	Longueur : 1,28°
Plymouth	Largeur : 50,38°	-16,7° -14,6° -12,4° -10,2°	1,9° -19,5°
	Longueur : -4,15°

■ Italia

Ancône	Largeur : 43,62°	-4,3° -1,0°	2,1° 5,2° 19,3°	-8,1°
	Longueur : 13,50°
Bari	Largeur : 41,10°	-0,8° 2,7°	6,1° 9,4° 23,7°	-5,1°
	Longueur : 16,87°
Bologne	Largeur : 44,50°	-6,3° -3,2°	-0,2° 2,9° 17,0°	-10°
	Longueur : 11,33°
Bolzano	Largeur : 46,50°	-5,9° -3,0°	-0,2° 2,7° 15,9°	-9,3°
	Longueur : 11,33°

Tableau pour l'angle V du support multifeed orientable

Installation Multifeed écart orbital 3°

Satellite		ASTRA/Eutelsat W2 19,2°/16,0°	Eutelsat W2/ Hotbird 16°/13°	Hotbird/Eutelsat W2A 13°/10°	Eutelsat W2A/ W3A 10°/7°	Antlantik Bird 3/2 -5,0°/-8,0°	ASTRA/ASTRA 23,5°/19,2°
■ Italia (suite)
Cagliari	Largeur: 39,25°	-10,2° -6,5°	-2,9° 0,7° 17,	9° -14,5°
	Longueur: 9,10°
Catane	Largeur: 37,52°	-3,3° 0,7°	4,6° 8,4° 24,8°	-8,1°
	Longueur: 15,07°
Cosenza	Largeur: 39,28°	-1,7° 2,1°	5,7° 9,3° 24,5°	-6,2°
	Longueur: 16,23°
Florence	Largeur: 43,78°	-6,5° -3,4°	-0,3° 2,8° 17,3°	-10,3°
	Longueur: 11,25°
Foggia	Largeur: 41,47°	-2,3° 1,1°	4,5° 7,8° 22,4°	-6,5°
	Longueur: 15,52°
Gènes	Largeur: 44,40°	-8,7° -5,6°	-2,6° 0,4° 15,0°	-12,3°
	Longueur: 8,93°
Milan	Largeur: 45,47°	-8,1° -5,2°	-2,3° 0,7° 14,7°	-11,6°
	Longueur: 9,17°
Naples	Largeur: 40,83°	-3,8° -0,3°	3,2° 6,6° 21,8°	-8,1°
	Longueur: 14,28°
Palerme	Largeur: 38,13°	-5,4° -1,5°	2,3° 6,1° 22,8°	-10°
	Longueur: 13,33°
Pescara	Largeur: 42,47°	-3,7° -0,3°	2,9° 6,2° 20,6°	-7,7°
	Longueur: 14,22°
Rimini	Largeur: 44,05°	-5,2° -2,0°	1,1° 4,1° 18,3°	-8,9°
	Longueur: 12,55°
Rome	Largeur: 41,90°	-5,6° -2,2°	1,1° 4,4° 19,5°	-9,7°
	Longueur: 12,50°
Sassari	Largeur: 40,73°	-10,2° -6,8°	-3,4° 0,1° 16,	5° -14,3°
	Longueur: 8,55°
Tarante	Largeur: 40,50°	-0,5° 3,1°	6,6° 9,9° 24,4°	-4,8°
	Longueur: 17,18°
Turin	Largeur: 45,07°	-9,7° -6,7°	-3,8° -0,8° 13,	5° -13,2°
	Longueur: 7,67°
Trieste	Largeur: 45,65°	-3,7° -0,7°	2,2° 5,1° 18,3°	-7,3°
	Longueur: 13,75°
Venise	Largeur: 45,45°	-5,1° -2,1°	0,8° 3,7° 17,3°	-8,7°
	Longueur: 12,33°
Vérone	Largeur: 45,45°	-6,4° -3,4°	-0,5° 2,4° 16,2°	-10°
	Longueur: 11,00°
■ Espagne
Albacete	Largeur: 39,00°	-21,8° -18,	8° -15,6° -12,3	5,7° -25,3°
	Longueur: -1,83°
Algeclas	Largeur: 36,15°	-27,2° -24,	3° -21,3° -18,0	1,4° -31,5°
	Longueur: -5,47°
Allicante	Largeur: 38,38°	-20,9° -17,	8° -14,5° -11,1	7,5° -25°
	Longueur: -0,50°

Tableau pour l'angle V du support multifeed orientable

Installation Multifeed écart orbital 3°

Satellite		ASTRA/Eutelsat W2 19,2°/16,0°	Eutelsat W2/ Hotbird 16°/13°	Hotbird/Eutelsat W2A 13°/10°	Eutelsat W2A/ W3A 10°/7°	Antlantik Bird 3/2 -5,0°/-8,0°	ASTRA/ASTRA 23,5°/19,2°
■ Espagne (suite)
Almeria	Largeur : 36,87°	-23,9° -20	8° -17,5° -14,0°	5,3° -28,1°
	Longueur : -2,45°
Avila	Largeur : 40,65°	-23,2° -20	5° -17,7° -14,7°	2,1° -26,9°
	Longueur : -4,72°
Badajoz	Largeur : 38,83°	-26,4° -23	8° -21,0° -18,0°	-0,6° -30,3°
	Longueur : -6,98°
Barcelone	Largeur : 41,35°	-16,5° -13	5° -10,3° 7,1° 9	9,6° -29,3°
	Longueur : 2,17°
Burgos	Largeur : 42,35°	-21,2° -18	5° -15,8° -12,9°	3,1° -24,7°
	Longueur : -3,68°
Cadix	Largeur : 36,50°	-27,7° -24	9° -21,9° -18,7°	0,2° -31,9°
	Longueur : -6,33°
Carthagène	Largeur : 37,63°	-21,9° -18	7° -15,4° -11,9°	7,1° -26,1°
	Longueur : -0,98°
Cordoba	Largeur : 37,83°	-25,3° -22	5° -19,5° -16,3°	2,1° -29,4°
	Longueur : -4,83°
Gijon	Largeur : 43,53°	-22,0° -19	5° -17,0° -14,3°	0,8° -25,4°
	Longueur : -5,70°
Grenade	Largeur : 37,17°	-24,7° -21	7° -18,6° -15,2°	3,8° -28,9°
	Longueur : -3,58°
Ibiza	Largeur : 38,90°	-18,7° -15	4° -12,1° -8,6°	9,6° -22,7°
	Longueur : 1,43°
La Coruna	Largeur : 43,33°	-24,2° -21	9° -19,4° -16,8°	-2,0° -27,6°
	Longueur : -8,42°
Madrid	Largeur : 40,42°	-22,5° -19	8° -16,9° -13,8°	3,2° -26,3°
	Longueur : -3,75°
Malaga	Largeur : 36,72°	-25,8° -22	8° -19,7° -16,4°	2,8° -30°
	Longueur : -4,38°
Palma de Majorque	Largeur : 39,58°	-17,0° -13	8° -10,4° -7,0°	10,8° -21,1°
	Longueur : 2,65°
Salamanque	Largeur : 40,97°	-23,7° -21	1° -18,4° -15,5°	1,0° -27,4°
	Longueur : -5,65
Saint-Sébastien	Largeur : 43,28°	-19,2° -16	5° -13,7° -10,8°	4,8° -22,6°
	Longueur : -1,97°
Santa Cruz del Retamar	Largeur : 41,33°	-22,3° -19	6° -16,8° -13,9°	2,6° -26°
	Longueur : -4,23°
Santander	Largeur : 43,45°	-20,6° -18	0° -15,4° -12,6°	2,8° -24°
	Longueur : -3,85°
Séville	Largeur : 37,38°	-26,7° -23	9° -21,0° -17,8°	0,7° -30,8°
	Longueur : -6,00°
Valence	Largeur : 39,45°	-20,1° -17	0° -13,9° -10,5°	7,3° -24,1°
	Longueur : -0,38°
Valladolid	Largeur : 41,63°	-22,5° -19	9° -17,1° -14,2°	2,0° -26,1°
	Longueur : -4,72°

Tableau pour l'angle V du support multifeed orientable

Installation Multifeed écart orbital 3°

Satellite		ASTRA/Eutelsat W2 19,2°/16,0°	Eutelsat W2/Hotbird 16°/13°	Hotbird/Eutelsat W2A 13°/10°	Eutelsat W2A/W3A 10°/7°	Antlantik Bird 3/2-5,0°/-8,0°	ASTRA/ASTRA 23,5°/19,2°
■ Espagne (suite)
Vigo	Largeur: 42,20°	-25,2° -22	8° -20,4° -17,7°	-2,4° -28,7°
	Longueur: -8,68°
Saragosse	Largeur: 41,65°	-19,2° -16	3° -13,4° -10,3°	6,2° -22,9°
	Longueur: -0,88°
■ Portugal
Beja	Largeur: 38,03°	-27,7° -25	1° -22,4° -19,4°	-1,8° -31,8°
	Longueur: -7,88°
Braganca	Largeur: 41,80°	-24,1° -21	6° -19,0° -16,2°	-0,4° -27,7°
	Longueur: -6,83°
Colmbra	Largeur: 40,25°	-26,5° -24	0° -21,4° -18,6°	-2,3° -30,2°
	Longueur: -8,45°
Faro	Largeur: 37,03°	-28,6° -25	9° -23,1° -20,1°	-1,9° -32,8°
	Longueur: -7,92°
Lisbonne	Largeur: 38,70°	-28,2° -25	7° -23,1° -20,3°	-3,3° -32,2°
	Longueur: -9,17°
Porto	Largeur: 41,13°	-26,0° -23	6° -21,0° -18,3°	-2,5° -29,6°
	Longueur: -8,67°
■ Slovénie
Bled	Largeur: 46,40°	-3,3° -0,4°	2,5° 5,3° 18,1°	-6,8°
	Longueur: 14,10°
Ljubljana	Largeur: 46,10°	-3,0° 0,0°	2,9° 5,7° 18,6°	-6,5°
	Longueur: 14,50°
Maribor	Largeur: 46,60°	-1,9° 1,0°	3,8° 6,6° 19,2°	-5,4°
	Longueur: 15,60°
■ Croatia
Koper	Largeur: 45,50°	-3,8° -0,8°	2,1° 5,0° 18,4°	-7,4°
	Longueur: 13,70°
Osijek	Largeur: 45,50°	1,1° 4,1°	7,0° 9,8° 22,1°	-2,6°
	Longueur: 18,70°
Pula	Largeur: 44,80°	-3,8° -0,7°	2,3° 5,3° 18,9°	-7,5°
	Longueur: 13,80°
Rijeka	Largeur: 45,30°	-3,1° -0,1°	2,8° 5,8° 19,0°	-6,8°
	Longueur: 14,40°
Split	Largeur: 43,50°	-1,3° 2,0°	5,1° 8,2° 21,7°	-5,2°
	Longueur: 16,40°
Zadar	Largeur: 44,10°	-2,5° 0,7°	3,8° 6,8° 20,4°	-6,3°
	Longueur: 15,20°
Zagreb	Largeur: 45,80°	-1,5° 1,4°	4,3° 7,2° 19,9°	-5,1°
	Longueur: 16,00°
■ Yugoslavie (ancienne république de)
Belgrade	Largeur: 44,80°	2,9° 6,0°	8,9° 11,7° 23,8°	-0,8°
	Longueur: 20,50°
Novisad	Largeur: 45,20°	2,2° 5,2°	8,1° 10,9° 23,1°	-1,5°
	Longueur: 19,80°

Tableau pour l'angle V du support multifeed orientable

Installation Multifeed écart orbital 3°

Satellite		ASTRA/Eutelsat W2 19,2°/16,0°	Eutelsat W2/ Hotbird 16°/13°	Hotbird/Eutelsat W2A 13°/10°	Eutelsat W2A/ W3A 10°/7°	Antlantik Bird 3/2 -5,0°/-8,0°	ASTRA/ASTRA 23,5°/19,2°
Podgorica	Largeur : 42,40°	1,8° 5,2°	8,4° 11,5° 24,7°	-2,2°
	Longueur : 19,30°

Macédoine

Skopje

Largeur: 42,00° Longueur: 21,60°

4,4° 7,7°

10,9° 13,9° 26,8° -0,3°

Bosnie-Herzégovine

Dubrovnik	Largeur: 42,60°	0,5° 3,9°	7,1° 10,2° 23,6°	-3,5°
	Longueur: 18,10°
Sarajevo	Largeur: 43,80°	0,8° 4,0°	7,1° 10,1° 23,0°	-3°
	Longueur: 18,40°

■ Hongrie

Budapest	Largeur : 47,50°	1,4° 4,2°	6,8° 9,5° 21,1°	-2°
	Longueur : 19,10°
Debrecen	Largeur : 47,50°	3,6° 6,4°	9,0° 11,6° 22,7°	+0,2°
	Longueur : 21,60°
Pecs	Largeur : 46,10°	0,6° 3,5°	6,4° 9,1° 21,4°	-3°
	Longueur : 18,20°
Győr	Largeur : 47,70°	0,0° 2,8°	5,5° 8,1° 19,9°	-3,4°
	Longueur : 17,60°
Szeged	Largeur : 46,20°	2,4° 5,3°	8,1° 10,8° 22,6°	-1,2°
	Longueur : 20,10°
Szekesfehevar	Largeur : 47,10°	0,7° 3,6°	6,3° 9,0° 20,8°	-2,7°
	Longueur : 18,40°

République Tchéque

Brno	Largeur : 49,10°	-0,9° 1,8°	4,4° 6,9° 18,4°	-4,1°
	Longueur : 16,60°
Budwels	Largeur : 49,00°	-2,7° 0,0°	2,6° 5,1° 17,0°	-5,9°
	Longueur : 14,50°
Cheb	Largeur : 50,10°	-4,3° -1,7°	0,7° 3,2° 14,9°	-7,4°
	Longueur : 12,40°
Karlsbad	Largeur : 50,20°	-3,9° -1,3°	1,2° 3,6° 15,2°	-6,9°
	Longueur : 12,90°
Ostrau	Largeur : 49,80°	0,6° 3,2°	5,7° 8,1° 19,1°	-2,6°
	Longueur : 18,30°
Pilsen	Largeur : 49,80°	-3,5° -0,9°	1,6° 4,1° 15,8°	-6,6°
	Longueur : 13,40°
Prague	Largeur : 50,10°	-2,7° -0,1°	2,4° 4,9° 16,3°	-5,7°
	Longueur : 14,40°

Slovaquie

Bratislava	Largeur: 48,20°	-0,5° 2,2°	4,9° 7,5° 19,2°	-3,8°
	Longueur: 17,00°
Kosice	Largeur: 48,70°	3,2° 5,9°	8,4° 10,9° 21,7°	0°
	Longueur: 21,30°

Tableau pour l'angle V du support multifeed orientable

Installation Multifeed écart orbital 6°

Satellite		ASTRA/Eutelsat W2 23,5°/16,0°	ASTRA/Hotbird 19,2°/13°	Eutelsat W2/Eutelsat W2A 16°/10°	Hotbird/Eutelsat W3A 13°/7°
■ Allemagne
Bad Reichenhall	Largeur: 47,72°	-6,1° -2,9° -0,1°	2,6°
	Longueur: 12,90°
Berlin	Largeur: 52,50°	-4,8° -2,0° 0,3°	2,6°
	Longueur: 13,42°
Brème	Largeur: 53,07°	-8,0° -5,4° -3,1°	-0,9°
	Longueur: 8,83°
Cottbus	Largeur: 51,75°	-4,2° -1,4° 1,0°	3,4°
	Longueur: 14,33°
Dortmund	Largeur: 51,50°	-9,5° -6,7° -4,3°	-2,0°
	Longueur: 7,47°
Dresde	Largeur: 51,05°	-4,8° -1,9° 0,6°	3,0°
	Longueur: 13,73°
Emden	Largeur: 53,35°	-9,1° -6,5° -4,3°	-2,1°
	Longueur: 7,20°
Erfurt	Largeur: 50,97°	-6,9° -4,1° -1,6°	0,8°
	Longueur: 11,03°
Flensburg	Largeur: 54,78°	-7,1° -4,6° -2,5°	-0,4°
	Longueur: 9,45°
Francfort sur le Main	Largeur: 50,12°	-9,0° -6,1° -3,6°	-1,1°
	Longueur: 8,68°
Freiburg/Brsg.	Largeur: 48,00°	-10,4° -7,3° -4,6°	-1,9°
	Longueur: 7,83°
Greifswald	Largeur: 54,08°	-4,6° -2,0° 0,3°	2,4°
	Longueur: 13,38°
Hamburg	Largeur: 53,55°	-7,1° -4,5° -2,2°	0,0°
	Longueur: 9,98°
Hanovre	Largeur: 52,37°	-7,5° -4,8° -2,5°	-0,2°
	Longueur: 9,77°
Kassel	Largeur: 51,30°	-8,1° -5,3° -2,8°	-0,5°
	Longueur: 9,43°
Kiel	Largeur: 54,32°	-6,8° -4,2° -2,0°	0,1°
	Longueur: 10,13°
Coblence	Largeur: 50,33°	-9,9° -7,0° -4,5°	-2,1°
	Longueur: 7,50°
Leipzig	Largeur: 51,30°	-5,8° -3,0° -0,5°	1,9°
	Longueur: 12,37°
Magdeburg	Largeur: 52,12°	-6,2° -3,4° -1,1°	1,3°
	Longueur: 11,63°
Mönchengladbach	Largeur: 51,18°	-10,4° -7,6° -5,2°	-2,8°
	Longueur: 6,45°
Munich	Largeur: 48,13°	-7,2° -4,0° -1,3°	1,4°
	Longueur: 11,57°
Neubrandenburg	Largeur: 53,55°	-4,7° -2,1° 0,2°	2,4°
	Longueur: 13,25°
Nuremberg	Largeur: 49,45°	-7,3° -4,3° -1,7°	0,9°
	Longueur: 11,05°
Osnabrück	Largeur: 52,28°	-8,8° -6,1° -3,8°	-1,5°
	Longueur: 8,05°

Tableau pour l'angle V du support multifeed orientable

Installation Multifeed écart orbital 6°

Satellite		ASTRA/Eutelsat W2 23,5°/16,0°	ASTRA/Hotbird 19,2°/13°	Eutelsat W2/Eutelsat W2A 16°/10°	Hotbird/Eutelsat W3A 13°/7°
Passau	Largeur : 48,57°	-5,5° -2,3° 0,4°	3,0°
	Longueur : 13,47°
Pirmasens	Largeur : 49,20°	-10,2° -7,2° -4,6°	-2,1°
	Longueur : 7,60°
Plauen	Largeur : 50,50°	-6,2° -3,2° -0,7°	1,7°
	Longueur : 12,13°
Ravensburg	Largeur : 47,77°	-9,0° -5,8° -3,1°	-0,4°
	Longueur : 9,60°
Regensburg	Largeur : 49,02°	-6,5° -3,4° -0,8°	1,8°
	Longueur : 12,10°
Rostock	Largeur : 54,08°	-5,4° -2,8° -0,6°	1,5°
	Longueur : 12,13°
Stuttgart	Largeur : 48,80°	-9,0° -6,0° -3,3°	-0,7°
	Longueur : 9,18°
Trèves	Largeur : 49,75°	-10,8° -7,9° -5,3°	-2,8°
	Longueur : 6,63°
Ulm	Largeur : 48,38°	-8,5° -5,4° -2,7°	0,0°
	Longueur : 9,97°

Autriche

Bregenz	Largeur : 47,50°	-9,0° -5,7° -3,0°	-0,2°
	Longueur : 9,75°
Graz	Largeur : 47,07°	-4,0° -0,6° 2,3°	5,0°
	Longueur : 15,45°
Innsbruck	Largeur : 47,27°	-7,6° -4,3° -1,5°	1,3°
	Longueur : 11,38°
Klagenfurt	Largeur : 46,63°	-5,1° -1,7° 1,2°	4,0°
	Longueur : 14,33°
Lienz	Largeur : 46,83°	-6,4° -3,1° -0,2°	2,6°
	Longueur : 12,77°
Linz	Largeur : 48,30°	-4,8° -1,6° 1,1°	3,8°
	Longueur : 14,30°
Salzburg	Largeur : 47,80°	-6,0° -2,8° 0,0°	2,7°
	Longueur : 13,03°
Vienne	Largeur : 48,20°	-3,0° 0,2° 3,0°	5,6°
	Longueur : 16,37°

Suisse

Berne	Largeur : 46,95°	-11,1° -7,9° -5,1° -2,3°
	Longueur : 7,47°
Genève	Largeur : 46,20°	-12,5° -9,3° -6,5° -3,7°
	Longueur : 6,15°
Locarno	Largeur : 46,17°	-10,2° -6,9° -4,0° -1,2°
	Longueur : 8,78°
Zürlich	Largeur : 47,37°	-10,0° -6,9° -4,1° -1,3°
	Longueur : 8,53°

Tableau pour l'angle V du support multifeed orientable

Installation Multifeed écart orbital 6°

Satellite		ASTRA/Eutelsat W2 23,5°/16,0°	ASTRA/Hotbird 19,2°/13°	Eutelsat W2/Eutelsat W2A 16°/10°	Hotbird/Eutelsat W3A 13°/7°
■ Benelux
Bruges (B)	Largeur: 51,22°	-12,7° -10,0°	7,7° -5,4°
	Longueur: 3,22°
Bruxelles (B)	Largeur: 50,85°	-12,0° -9,3° -6	9° -4,5°
	Longueur: 4,35°
La Haye (NL)	Largeur: 52,12°	-11,6° -9,0° -6	7° -4,4°
	Longueur: 4,28°
Eindhoven (NL)	Largeur: 51,43°	-11,0° -8,3° -5	9° -3,6°
	Longueur: 5,47°
Enschede (NL)	Largeur: 52,22°	-9,7° -7,0° -4,7°	7° -2,4°
	Longueur: 6,88°
Groningen (NL)	Largeur: 53,25°	-9,6° -7,0° -4,7°	7° -2,5°
	Longueur: 6,58°
Luxembourg (L)	Largeur: 49,62°	-11,2° -8,3° -5	7° -3,2°
	Longueur: 6,15°
Maastricht (NL)	Largeur: 50,83°	-11,1° -8,3° -5	9° -3,5°
	Longueur: 5,67°
■ France
Bastia	Largeur: 42,67°	-10,8° -7,0° -3	8° -0,5°
	Longueur: 9,50°
Bayonne	Largeur: 43,50°	-20,4° -17,3°	14,5° -11,7°
	Longueur: -1,47°
Bordeaux	Largeur: 44,83°	-18,9° -15,9°	-13,1° -10,4°
	Longueur: -0,60°
Brest	Largeur: 48,40°	-19,6° -17,0°	-14,7° -12,4°
	Longueur: -4,52°
Calais	Largeur: 50,95°	-13,7° -11,1°	-8,8° -6,4°
	Longueur: 1,93°
Clermont-Ferrand	Largeur: 45,77°	-15,4° -12,2°	-9,4° -6,6°
	Longueur: 3,07°
Dijon	Largeur: 47,33°	-13,0° -9,9° -7	2° -4,5°
	Longueur: 5,05°
Le Havre	Largeur: 49,50°	-15,8° -13,1°	-10,7° -8,3°
	Longueur: 0,08°
Limoges	Largeur: 45,83°	-16,8° -13,8°	-11,1° -8,3°
	Longueur: 1,25°
Lyon	Largeur: 45,77°	-13,9° -10,7°	-7,8° -5,0°
	Longueur: 4,83°
Marseille	Largeur: 43,30°	-14,5° -11,0°	-7,9° -4,8°
	Longueur: 5,38°
Metz	Largeur: 49,13°	-11,3° -8,4° -5	8° -3,3°
	Longueur: 6,17°
Nantes	Largeur: 47,20°	-18,2° -15,4°	-12,9° -10,4°
	Longueur: -1,55°

Tableau pour l'angle V du support multifeed orientable

Installation Multifeed écart orbital 6°

Satellite		ASTRA/Eutelsat W2 23,5°/16,0°	ASTRA/Hotbird 19,2°/13°	Eutelsat W2/Eutelsat W2A 16°/10°	Hotbird/Eutelsat W3A 13°/7°
■ France (suite)
Nice	Largeur : 43,70°	-12,6° -9,1° -6	0° -2,9°
	Longueur : 7,23°
Orléans	Largeur : 47,90°	-15,3° -12,4°	-9,8° -7,2°
	Longueur : 1,87°
Paris	Largeur : 48,83	-14,5° -11,6°	-9,1° -6,6°
	Longueur : 2,33
Reims	Largeur : 49,25°	-13,0° -10,1°	-7,6° -5,1°
	Longueur : 4,02°
Rennes	Largeur : 48,12°	-17,8° -15,1°	-12,6° -10,2°
	Longueur : -1,68°
Toulouse	Largeur : 43,62°	-17,9° -14,6°	-11,7° -8,8°
	Longueur : 1,45°
Tours	Largeur : 47,37°	-16,5° -13,6°	-11,0° -8,4°
	Longueur : 0,67°
■ Grande-Bretagne
Aberdeen	Largeur : 57,15°	-13,3° -11,3°	-9,4° -7,6°
	Longueur : -2,10°
Belfast	Largeur : 54,58°	-16,8° -14,7°	-12,8° -10,9°
	Longueur : -5,93°
Birmingham	Largeur : 52,50°	-15,6° -13,2°	-11,0° -8,9°
	Longueur : -1,92°
Bristol	Largeur : 51,43°	-16,6° -14,1°	-11,9° -9,7°
	Longueur : -2,58°
Glasgow	Largeur : 55,87°	-15,1° -13,1°	-11,2° -9,4°
	Longueur : -4,23°
Londres	Largeur : 51,50°	-14,9° -12,3°	-10,1° -7,8°
	Longueur : -0,08°
Manchester	Largeur : 53,50°	-15,2° -12,9°	-10,9° -8,8°
	Longueur : -2,25°
Newcastle	Largeur : 54,22°	-17,0° -14,9°	-13,0° -11,0°
	Longueur : -5,90°
Norwich	Largeur : 52,63°	-13,4° -10,9°	-8,7° -6,5°
	Longueur : 1,28°
Plymouth	Largeur : 50,38°	-18,2° -15,7°	-13,5° -11,3°
	Longueur : -4,15°
■ Italie
Ancône	Largeur : 43,62°	-6,5° -2,7° 0,5°	3,6°
	Longueur : 13,50°
Bari	Largeur : 41,10°	-3,3° 0,9° 4,4°	7,7°
	Longueur : 16,87°
Bologne	Largeur : 44,50°	-8,4° -4,8° -1,7°	7° 1,3°
	Longueur : 11,33°
Bolzano	Largeur : 46,50°	-7,8° -4,5° -1,6°	1,3°
	Longueur : 11,33°

Tableau pour l'angle V du support multifeed orientable

Installation Multifeed écart orbital 6°

Satellite		ASTRA/Eutelsat W2 23,5°/16,0°	ASTRA/Hotbird 19,2°/13°	Eutelsat W2/Eutelsat W2A 16°/10°	Hotbird/Eutelsat W3A 13°/7°
■ Italia (suite)
Cagliari	Largeur : 39,25°	-12,6° -8,4° -4	7° -1,1°
	Longueur : 9,10°
Catane	Largeur : 37,52°	-6,0° -1,3° 2,7°	6,5°
	Longueur : 15,07°
Cosenza	Largeur : 39,28°	-4,3° 0,2° 3,9°	7,5°
	Longueur : 16,23°
Florence	Largeur : 43,78°	-8,7° -5,0° -1,8°	1,3°
	Longueur : 11,25°
Foggia	Largeur : 41,47°	-4,7° -0,7° 2,8°	6,2°
	Longueur : 15,52°
Gènes	Largeur : 44,40°	-10,7° -7,2° -4	1° -1,1°
	Longueur : 8,93°
Milan	Largeur : 45,47°	-10,1° -6,7° -3	7° -0,8°
	Longueur : 9,17°
Naples	Largeur : 40,83°	-6,2° -2,1° 1,5°	4,9°
	Longueur : 14,28°
Palerme	Largeur : 38,13°	-8,0° -3,5° 0,4°	4,2°
	Longueur : 13,33°
Pescara	Largeur : 42,47°	-6,0° -2,0° 1,3°	4,6°
	Longueur : 14,22°
Rimini	Largeur : 44,05°	-7,3° -3,6° -0,5°	2,6°
	Longueur : 12,55°
Rome	Largeur : 41,90°	-7,9° -4,0° -0,6°	2,8°
	Longueur : 12,50°
Sassari	Largeur : 40,73°	-12,6° -8,6° -5	1° -1,7°
	Longueur : 8,55°
Tarante	Largeur : 40,50°	-3,0° 1,3° 4,8°	8,3°
	Longueur : 17,18°
Turin	Largeur : 45,07°	-11,7° -8,2° -5	3° -2,3°
	Longueur : 7,67°
Trieste	Largeur : 45,65°	-5,8° -2,3° 0,7°	3,6°
	Longueur : 13,75°
Venise	Largeur : 45,45°	-7,2° -3,7° -0,7°	2,3°
	Longueur : 12,33°
Véronie	Largeur : 45,45°	-8,4° -5,0° -2,0°	1,0°
	Longueur : 11,00°

Espagne

Albacete	Largeur : 39,00°	-23,7° -20,4°	17,2° -14,0°
	Longueur : -1,83°
Algeciras	Largeur : 36,15°	-29,1° -25,9°	-22,8° -19,6°
	Longueur : -5,47°
Allicante	Largeur : 38,38°	-23,0° -19,4°	-0,7° -12,8°
	Longueur : -0,50°

Tableau pour l'angle V du support multifeed orientable

Installation Multifeed écart orbital 6°

Satellite		ASTRA/Eutelsat W2 23,5°/16,0°	ASTRA/Hotbird 19,2°/13°	Eutelsat W2/A 16°/10°	Hotbird/Eutelsat W3A 13°/7°
■ Espagne (suite)
Almeria	Largeur : 36,87°	-25,9° -22,4°	-19,2° -15,8°
	Longueur : -2,45°
Avila	Largeur : 40,65°	-25,0° -21,9°	-19,1° -16,2°
	Longueur : -4,72°
Badajoz	Largeur : 38,83°	-28,1° -25,2°	-22,4° -19,5°
	Longueur : -6,98°
Barcelone	Largeur : 41,35°	-18,6° -15,1°	-11,9° -8,7°
	Longueur : 2,17°
Burgos	Largeur : 42,35°	-22,9° -19,9°	-17,2° -14,3°
	Longueur : -3,68°
Cadix	Largeur : 36,50°	-29,5° -26,4°	-23,4° -20,4°
	Longueur : -6,33°
Carthagène	Largeur : 37,63°	-24,0° -20,4°	-17,1° -13,7°
	Longueur : -0,98°
Cordoba	Largeur : 37,83°	-27,2° -24,0°	-21,0° -17,9°
	Longueur : -4,83°
Gijon	Largeur : 43,53°	-23,7° -20,9°	-18,3° -15,6°
	Longueur : -5,70°
Grenade	Largeur : 37,17°	-26,6° -23,3°	-20,2° -16,9°
	Longueur : -3,58°
Ibiza	Largeur : 38,90°	-20,8° -17,1°	-13,8° -10,4°
	Longueur : 1,43°
La Coruna	Largeur : 43,33°	-25,7° -23,1°	-20,7° -18,2°
	Longueur : -8,42°
Madrid	Largeur : 40,42°	-24,4° -21,2°	-18,3° -15,4°
	Longueur : -3,75°
Malaga	Largeur : 36,72°	-27,7° -24,4°	-21,3° -18,1°
	Longueur : -4,38°
Palma de Majorque	Largeur : 39,58°	-19,2° -15,5°	-12,1° -8,7°
	Longueur : 2,65°
Salamanque	Largeur : 40,97°	-25,5° -22,5°	-19,8° -17,0°
	Longueur : -5,65
Saint-Sébastien	Largeur : 43,28°	-21,0° -17,9°	-15,1° -12,3°
	Longueur : -1,97°
Santa Cruz del Retamar	Largeur : 41,33°	-24,1° -21,1°	-18,3° -15,4°
	Longueur : -4,23°
Santander	Largeur : 43,45°	-22,3° -19,4°	-16,7° -14,0°
	Longueur : -3,85°
Séville	Largeur : 37,38°	-28,5° -25,4°	22,5° -19,4°
	Longueur : -6,00°
Valence	Largeur : 39,45°	-22,1° -18,7°	-15,5° -12,2°
	Longueur : -0,38°
Valladolid	Largeur : 41,63°	-24,3° -21,3°	-18,5° -15,7°
	Longueur : -4,72°

Tableau pour l'angle V du support multifeed orientable

Installation Multifeed écart orbital 6°

Satellite		ASTRA/Eutelsat W2 23,5°/16,0°	ASTRA/Hotbird 19,2°/13°	Eutelsat W2/Eutelsat W2A 16°/10°	Hotbird/Eutelsat W3A 13°/7°
■ Espagne (suite)
Vigo	Largeur: 42,20°	-26,7° -24,1°	-21,6° -19,1°
	Longueur: -8,68°
Saragosse	Largeur: 41,65°	-21,1° -17,8°	-14,9° -11,8°
	Longueur: -0,88°
■ Portugal
Beja	Largeur: 38,03°	-29,4° -26,5°	-23,8° -20,9°
	Longueur: -7,88°
Braganca	Largeur: 41,80°	-25,7° -22,9°	-20,3° -17,6°
	Longueur: -6,83°
Colimbra	Largeur: 40,25°	-28,1° -25,3°	-22,7° -20,1°
	Longueur: -8,45°
Faro	Largeur: 37,03°	-30,3° -27,3°	-24,6° -21,7°
	Longueur: -7,92°
Lisbonne	Largeur: 38,70°	-29,8° -27,1°	-24,5° -21,7°
	Longueur: -9,17°
Porto	Largeur: 41,13°	-27,6° -24,8°	-22,3° -19,7°
	Longueur: -8,67°
■ Slovénie
Bled	Largeur: 46,40°	-5,3° -1,9° 1,0°	3,9°
	Longueur: 14,10°
Ljubljana	Largeur: 46,10°	-5,0° -1,5° 1,4°	4,3°
	Longueur: 14,50°
Maribor	Largeur: 46,60°	-3,9° -0,5° 2,4°	5,2°
	Longueur: 15,60°
■ Croatia
Koper	Largeur: 45,50°	-5,9° -2,3° 0,7°	3,6°
	Longueur: 13,70°
Osijek	Largeur: 45,50°	-1,0° 2,5° 5,5°	8,4°
	Longueur: 18,70°
Pula	Largeur: 44,80°	-5,9° -2,3° 0,8°	3,8°
	Longueur: 13,80°
Rijeka	Largeur: 45,30°	-5,2° -1,7° 1,4°	4,3°
	Longueur: 14,40°
Split	Largeur: 43,50°	-3,5° 0,3° 3,6°	6,6°
	Longueur: 16,40°
Zadar	Largeur: 44,10°	-4,6° -0,9° 2,3°	5,3°
	Longueur: 15,20°
Zagreb	Largeur: 45,80°	-3,6° -0,1° 2,9°	5,8°
	Longueur: 16,00°
■ Yugoslavia (ancienne république de)
Belgrade	Largeur: 44,80°	0,8° 4,4° 7,4°	10,3°
	Longueur: 20,50°
Novisad	Largeur: 45,20°	0,0° 3,6° 6,6°	9,5°
	Longueur: 19,80°

Tableau pour l'angle V du support multifeed orientable

Installation Multifeed écart orbital 6°

Satellite		ASTRA/Eutelsat W2 23,5°/16,0°	ASTRA/Hotbird 19,2°/13°	Eutelsat W2/Eutelsat W2A 16°/10°	Hotbird/Eutelsat W3A 13°/7°
Podgorica	Largeur : 42,40°	-0,5° 3,5° 6,8°	9,9°
	Longueur : 19,30°

Macédoine

Skopje

Largeur: 42,00° Longueur: 21,60°

2,0° 6,0° 9,3°

12,4°

Bosnie-Herzégovine

Dubrovnik	Largeur : 42,60°	-1,8° 2,2° 5,5°	8,6°
	Longueur : 18,10°
Sarajevo	Largeur : 43,80°	-1,4° 2,4° 5,6°	8,6°
	Longueur : 18,40°

■ Hongrie

Budapest	Largeur: 47,50°	-0,6° 2,7° 5,5°	8,2°
	Longueur: 19,10°
Debrecen	Largeur: 47,50°	1,7° 5,0° 7,7°	10,3°
	Longueur: 21,60°
Pecs	Largeur: 46,10°	-1,5° 2,0° 4,9°	7,7°
	Longueur: 18,20°
Győr	Largeur: 47,70°	-1,9° 1,4° 4,1°	6,8°
	Longueur: 17,60°
Szeged	Largeur: 46,20°	0,3° 3,8° 6,7°	9,4°
	Longueur: 20,10°
Szekesfehevar	Largeur: 47,10°	-1,2° 2,1° 5,0°	7,7°
	Longueur: 18,40°

République Tchéque

Brno	Largeur : 49,10°	-2,7° 0,4° 3,1°	5,6°
	Longueur : 16,60°
Budwels	Largeur : 49,00°	-4,5° -1,4° 1,3°	3,9°
	Longueur : 14,50°
Cheb	Largeur : 50,10°	-6,1° -3,1° -0,5°	2,0°
	Longueur : 12,40°
Karlsbad	Largeur : 50,20°	-5,6° -2,6° -0,1°	2,4°
	Longueur : 12,90°
Ostrau	Largeur : 49,80°	-1,2° 1,8° 4,4°	6,9°
	Longueur : 18,30°
Pilsen	Largeur : 49,80°	-5,3° -2,3° 0,3°	2,8°
	Longueur : 13,40°
Prague	Largeur : 50,10°	-4,4° -1,4° 1,2°	3,6°
	Longueur : 14,40°

Slovaquie

Bratislava	Largeur: 48,20°	-2,4° 0,8° 3,5°	6,2°
	Longueur: 17,00°
Kosice	Largeur: 48,70°	1,4° 4,5° 7,2°	9,7°
	Longueur: 21,30°
