Caractéristique Détails
Type de haut-parleur Coaxial
Diamètre du haut-parleur 20 cm (8 pouces)
Puissance maximale 300 Watts
Puissance nominale 100 Watts RMS
Réponse en fréquence 45 Hz - 20 kHz
Impédance 4 Ohms
Sensibilité 92 dB
Matériaux du cône Polypropylène
Type de montage Montage en surface
Dimensions 205 mm de diamètre
Poids 1,5 kg
Utilisation recommandée Audio automobile
Maintenance Nettoyage régulier des grilles et des cônes
Sécurité Ne pas exposer à l'humidité excessive
Garantie 2 ans

FOIRE AUX QUESTIONS - Kappa 203S INFINITY

Comment connecter les haut-parleurs INFINITY Kappa 203S à mon système audio ?
Pour connecter les haut-parleurs INFINITY Kappa 203S, utilisez des câbles de haut-parleur de bonne qualité. Assurez-vous de connecter les fils positifs (+) et négatifs (-) aux bornes correspondantes de votre amplificateur ou récepteur.
Quels sont les dimensions des haut-parleurs INFINITY Kappa 203S ?
Les dimensions des INFINITY Kappa 203S sont de 167 mm de diamètre pour le woofer et 25 mm pour le tweeter.
Les haut-parleurs INFINITY Kappa 203S sont-ils compatibles avec un amplificateur de 4 ohms ?
Oui, les haut-parleurs INFINITY Kappa 203S ont une impédance nominale de 4 ohms, ce qui les rend compatibles avec la plupart des amplificateurs de 4 ohms.
Comment installer les haut-parleurs INFINITY Kappa 203S dans ma voiture ?
Pour installer les haut-parleurs, retirez d'abord les anciens haut-parleurs, puis fixez les INFINITY Kappa 203S en utilisant les supports fournis. Assurez-vous de respecter les polarités lors du raccordement des fils.
Que faire si le son des haut-parleurs INFINITY Kappa 203S est faible ?
Vérifiez d'abord les connexions des câbles pour vous assurer qu'ils sont correctement branchés. Ensuite, vérifiez le réglage du volume de votre amplificateur ou récepteur. Si le problème persiste, essayez de tester les haut-parleurs avec un autre appareil.
Les haut-parleurs INFINITY Kappa 203S sont-ils étanches ?
Les INFINITY Kappa 203S ne sont pas conçus pour être étanches. Il est recommandé de les installer dans des environnements protégés de l'humidité.
Quelle est la puissance maximale des haut-parleurs INFINITY Kappa 203S ?
La puissance maximale des haut-parleurs INFINITY Kappa 203S est de 210 watts en crête.
Comment nettoyer mes haut-parleurs INFINITY Kappa 203S ?
Utilisez un chiffon doux et sec pour nettoyer les grilles et les surfaces. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager les matériaux.

Questions des utilisateurs sur Kappa 203S INFINITY

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Haut-parleur au format PDF gratuitement ! Retrouvez votre notice Kappa 203S - INFINITY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Kappa 203S de la marque INFINITY.

MODE D'EMPLOI Kappa 203S INFINITY

  • Type: Haut-parleur automobile deux voies 133 mm (5-1/4")
  • Puissance admissible : 60 Wrms, 180 W créte
  • Sensibilité (à 2,83 V): 93 dB
  • Réponse en fréquence: 55 Hz - 40 kHz
  • Impédance: 3,0 ohms

Paramètres de Thiele-Small

BL (Tm): 3,89
DCR (ohms): 2,70
Mms (g): 10,01
- Sd (cm2): 102,07
Cms (mm/N): 0,41
Vas (I): 6,01
Fs (Hz): 78,80
Qes: 0,89
Qms: 6,89
Qts:0,79
Crossover Point: 4,6 kHz

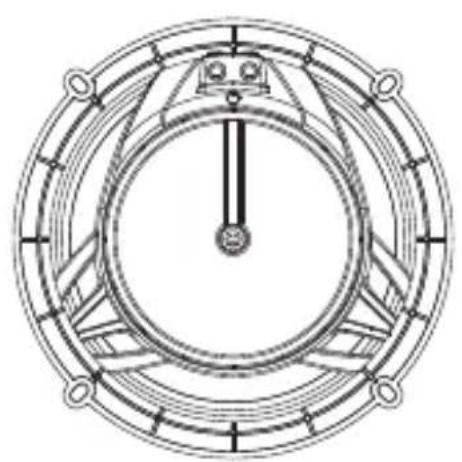

KAPPA 63XF

INFINITY Kappa 203S - KAPPA 63XF - 1

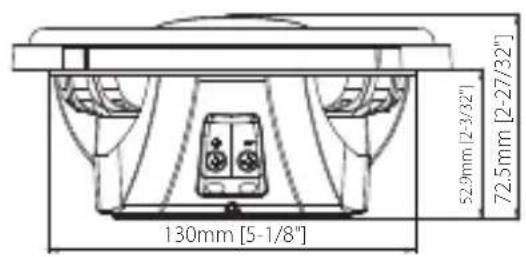

INFINITY Kappa 203S - KAPPA 63XF - 2

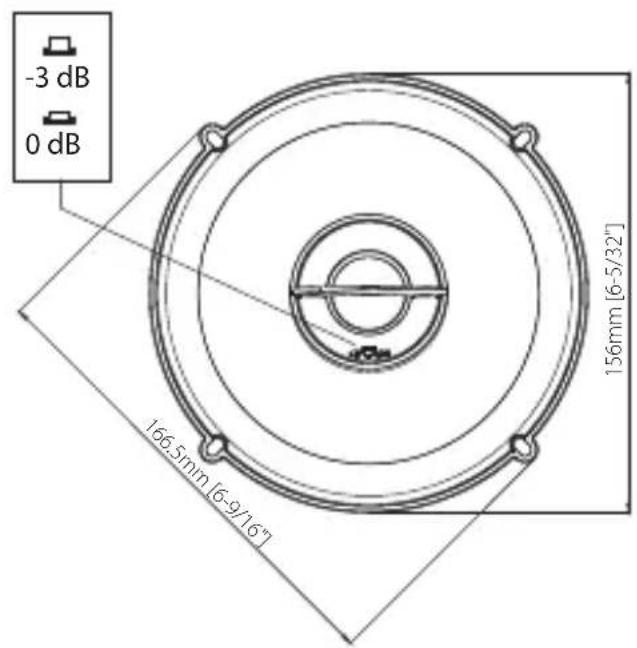

INFINITY Kappa 203S - KAPPA 63XF - 3

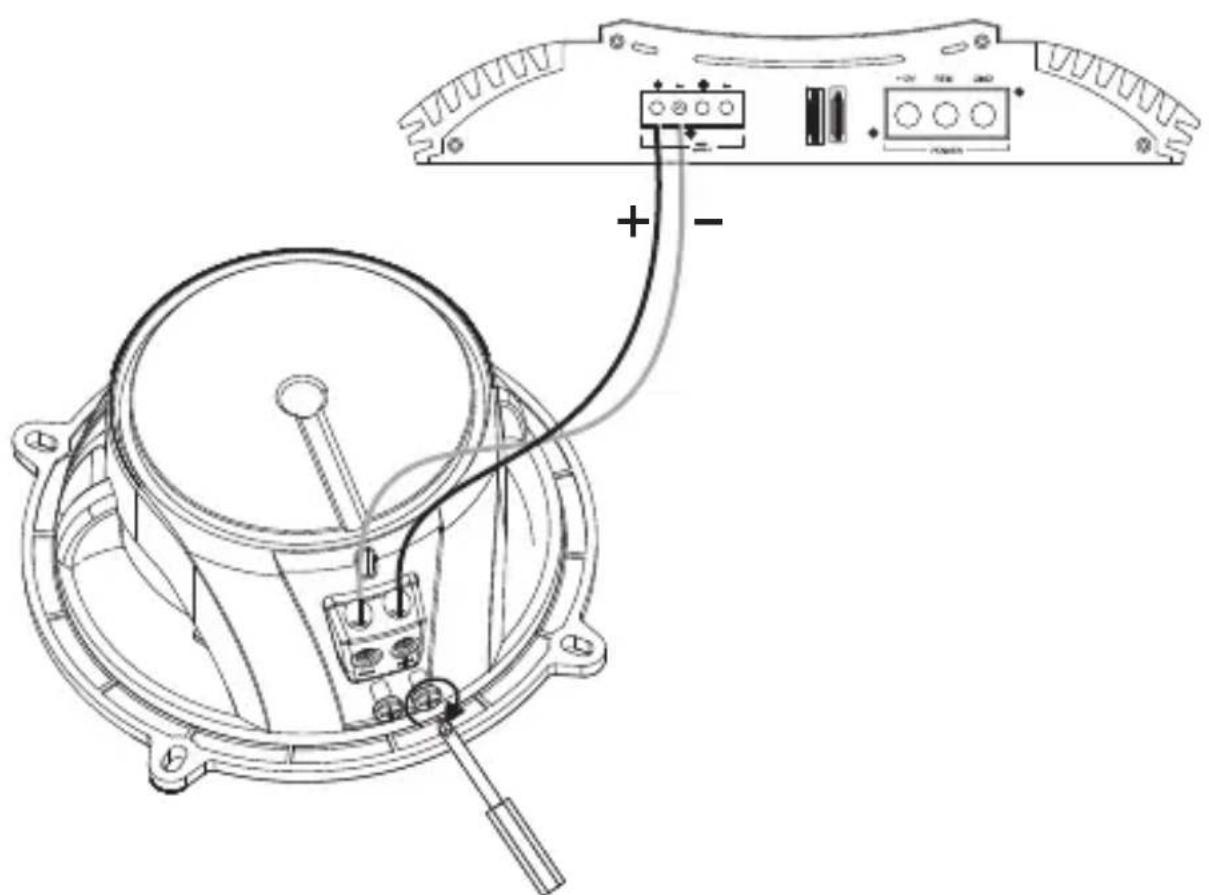

INFINITY Kappa 203S - KAPPA 63XF - 4

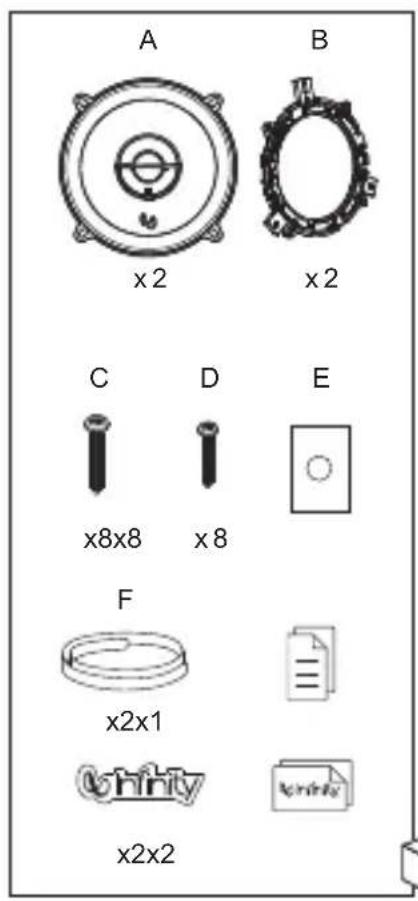

INFINITY Kappa 203S - KAPPA 63XF - 5

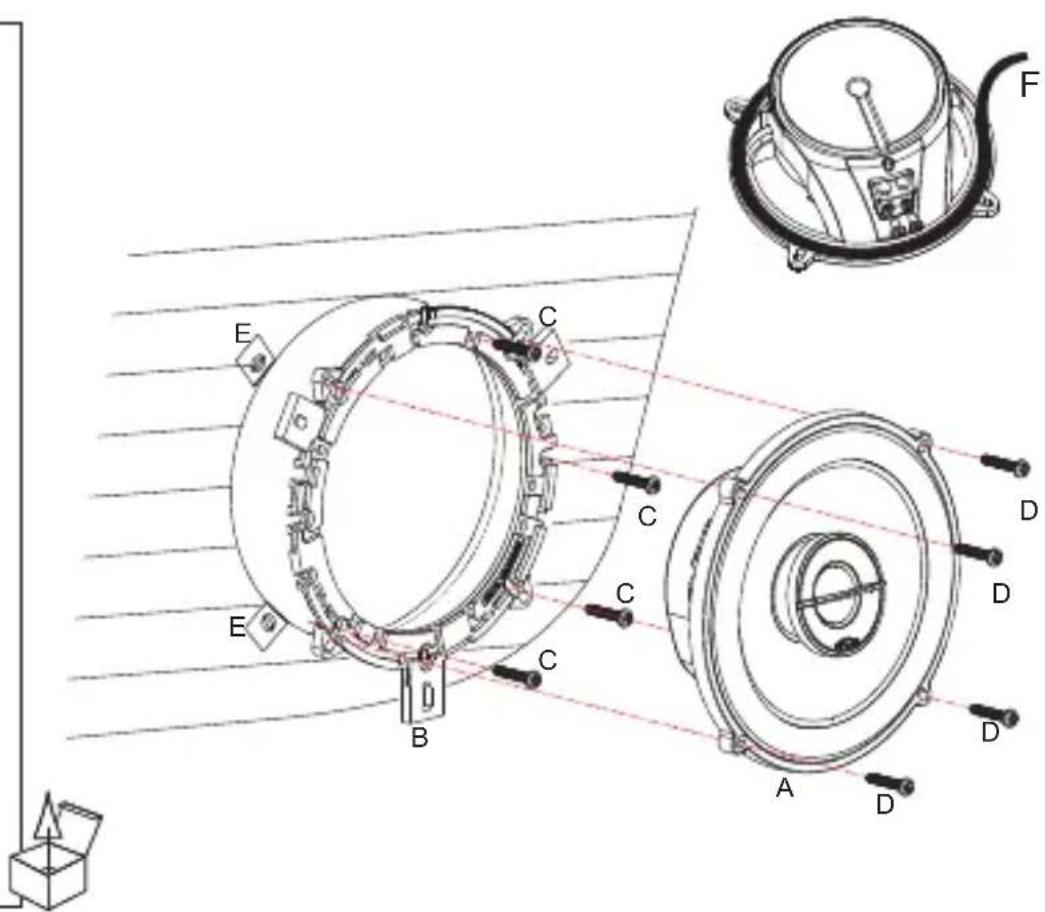

INFINITY Kappa 203S - KAPPA 63XF - 6

Specifications

  • Type: Haut-parleur automobile deux voies 165 mm (6-1/2")
  • Puissance admissible: 85 Wrms, 255 W crête
  • Sensibilité (à 2,83 V): 93 dB
  • Réponse en fréquence: 45 Hz - 40 kHz
  • Impédance: 3,0 ohms

Paramètres de Thiele-Small

BL (Tm): 4,30
DCR (ohms): 2,70
Mms (g): 14,63
- Sd (cm2): 143,14
Cms (mm/N): 0,24
Vas (I): 7,00
Fs (Hz): 84,70
Qes: 1,21
Qms: 10,35
Qts: 1,08
Crossover Point: 4,6 kHz

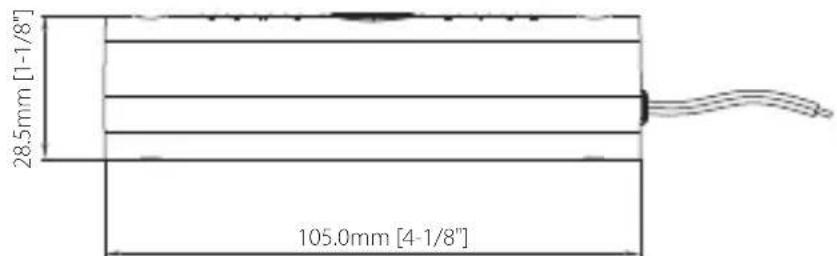

KAPPA 203S

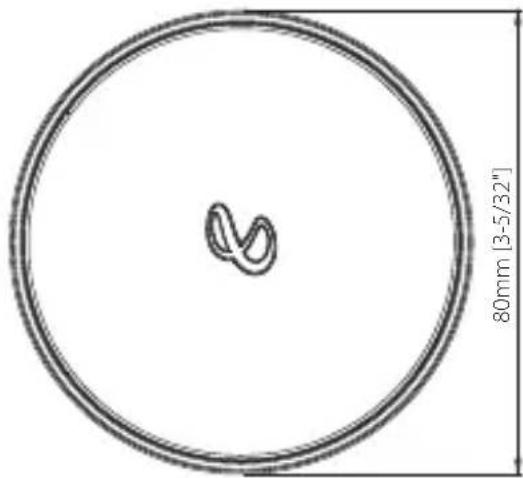

INFINITY Kappa 203S - KAPPA 203S - 1

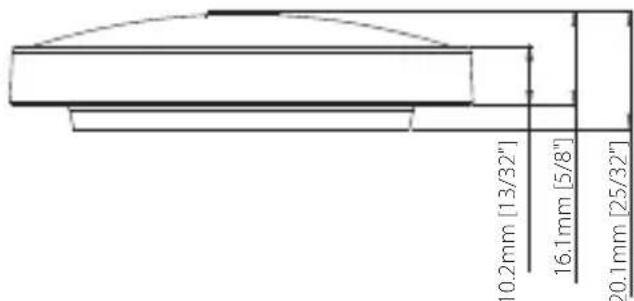

INFINITY Kappa 203S - KAPPA 203S - 2

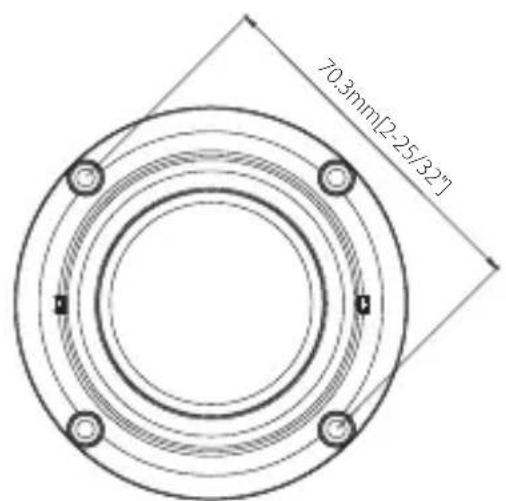

INFINITY Kappa 203S - KAPPA 203S - 3

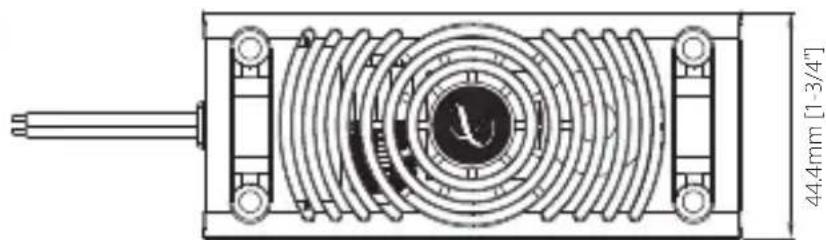

INFINITY Kappa 203S - KAPPA 203S - 4

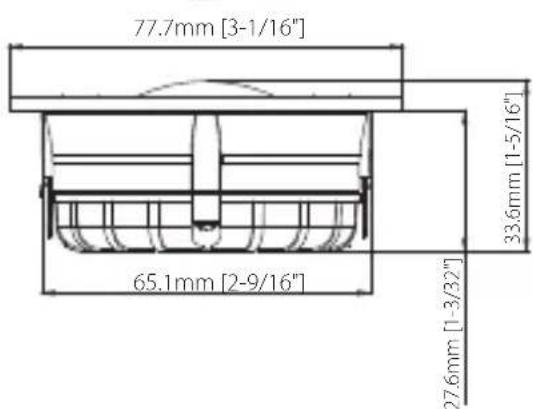

INFINITY Kappa 203S - KAPPA 203S - 5

INFINITY Kappa 203S - KAPPA 203S - 6

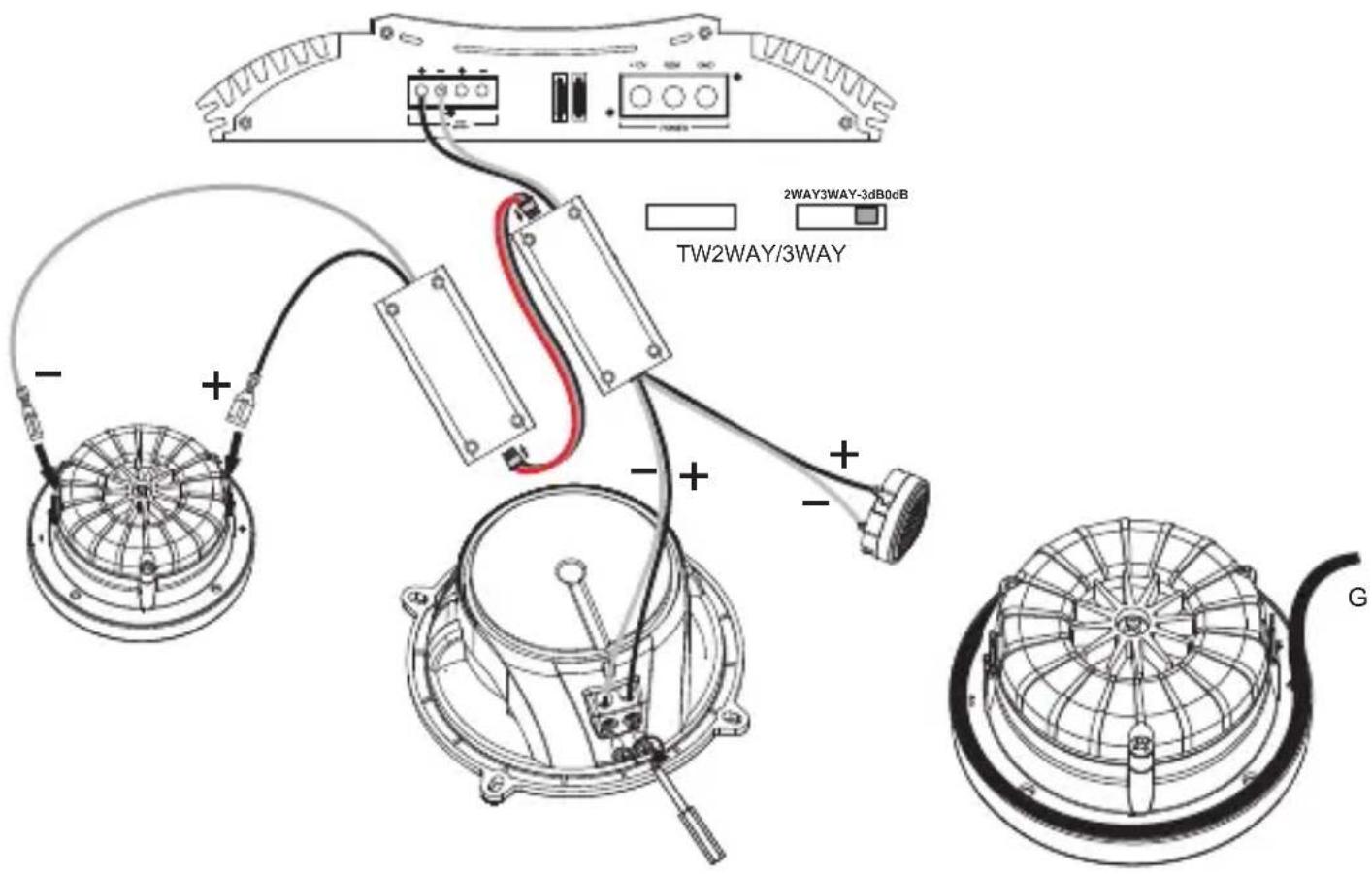

INFINITY Kappa 203S - KAPPA 203S - 7

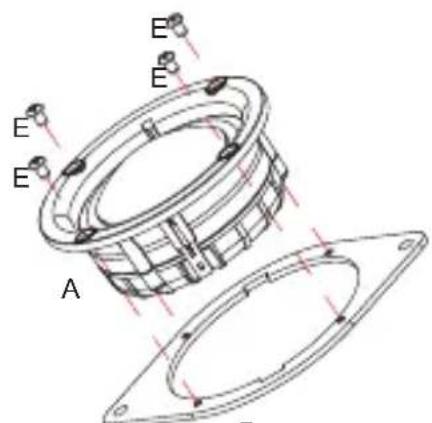

INFINITY Kappa 203S - KAPPA 203S - 8
B

INFINITY Kappa 203S - KAPPA 203S - 9
C

INFINITY Kappa 203S - KAPPA 203S - 10
D

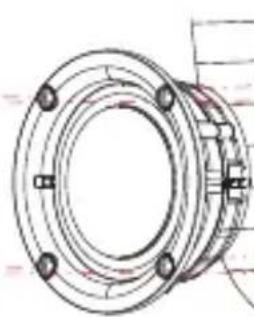

INFINITY Kappa 203S - KAPPA 203S - 11
A

INFINITY Kappa 203S - KAPPA 203S - 12

INFINITY Kappa 203S - KAPPA 203S - 1
A
x2

INFINITY Kappa 203S - KAPPA 203S - 2
x2

INFINITY Kappa 203S - KAPPA 203S - 3

X2

INFINITY Kappa 203S - KAPPA 203S - 4
D
x2

INFINITY Kappa 203S - KAPPA 203S - 5
EFG
x8

INFINITY Kappa 203S - KAPPA 203S - 6
x8

INFINITY Kappa 203S - KAPPA 203S - 7
x2

INFINITY Kappa 203S - KAPPA 203S - 8
x2

INFINITY Kappa 203S - KAPPA 203S - 9
x1x2

INFINITY Kappa 203S - KAPPA 203S - 10

INFINITY Kappa 203S - KAPPA 203S - 11
X1

INFINITY Kappa 203S - KAPPA 203S - 12
x8

INFINITY Kappa 203S - KAPPA 203S - 13
x8

INFINITY Kappa 203S - KAPPA 203S - 14
x2

INFINITY Kappa 203S - KAPPA 203S - 15

Specifications

  • Type: Médium à dôme en soie de 50 mm (2") avec boîtier de filtre passé-bande
  • Puissance admissible : 50 Wrms, 150 W créte
  • Sensibilité (à 2,83 V): 94 dB
  • Réponse en fréquence: 500 Hz - 7 kHz
  • Impédance: 3,0 ohms

Paramètres de Thiele-Small

Crossover Point: 600 Hz

KAPPA 303S

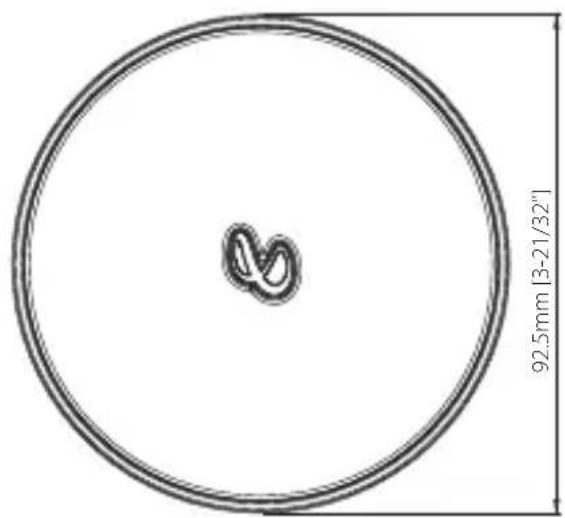

INFINITY Kappa 203S - KAPPA 303S - 1

INFINITY Kappa 203S - KAPPA 303S - 2

12.5mm [1/2"]

17.5mm [11/16"]

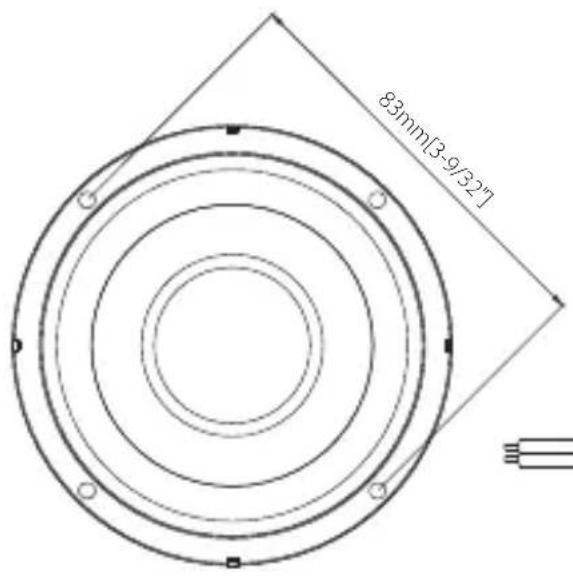

INFINITY Kappa 203S - KAPPA 303S - 3

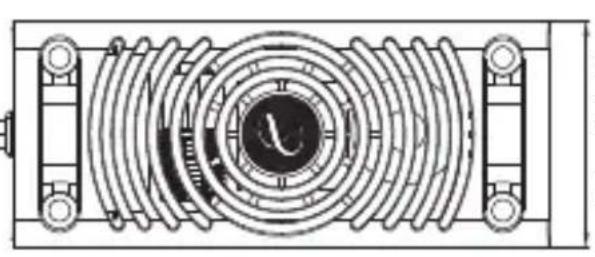

INFINITY Kappa 203S - KAPPA 303S - 4

44.4mm [1-3/4"]

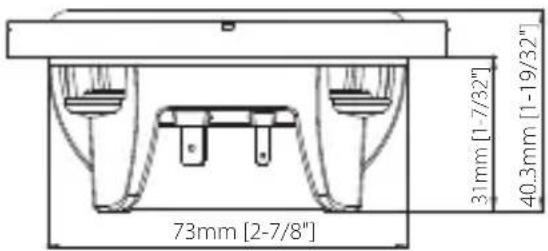

INFINITY Kappa 203S - KAPPA 303S - 5

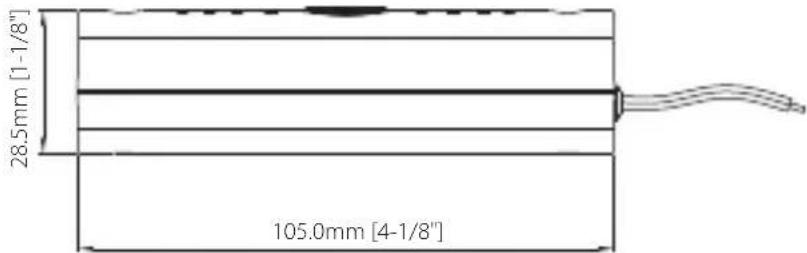

INFINITY Kappa 203S - KAPPA 303S - 6

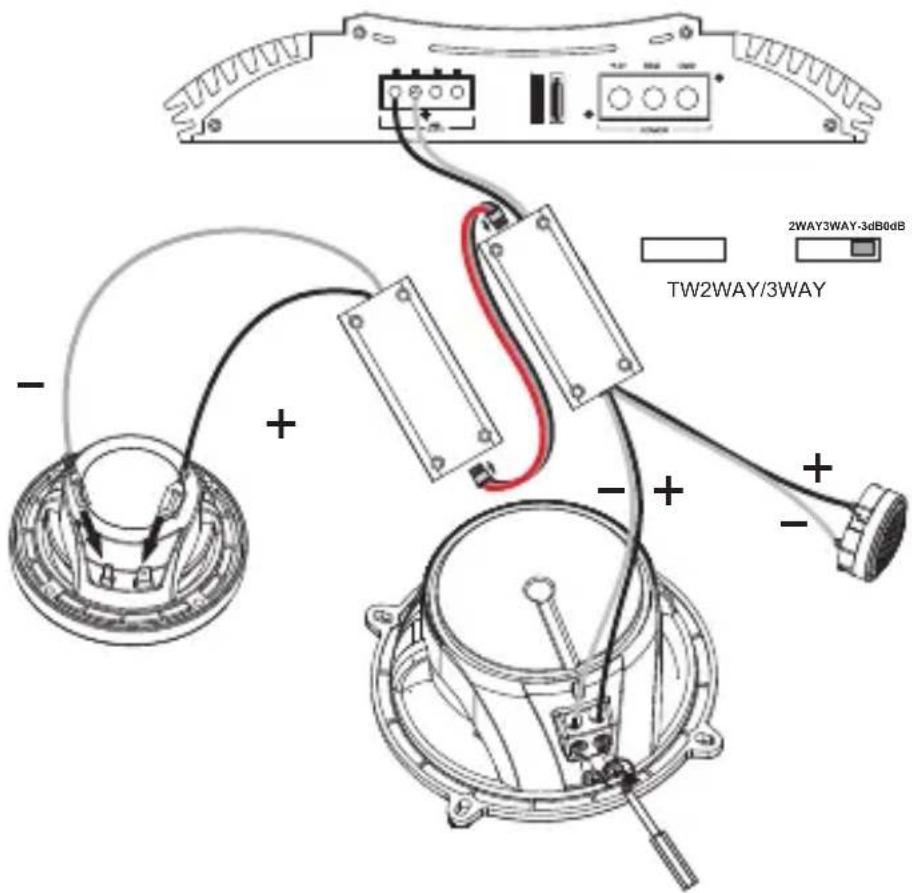

INFINITY Kappa 203S - KAPPA 303S - 7

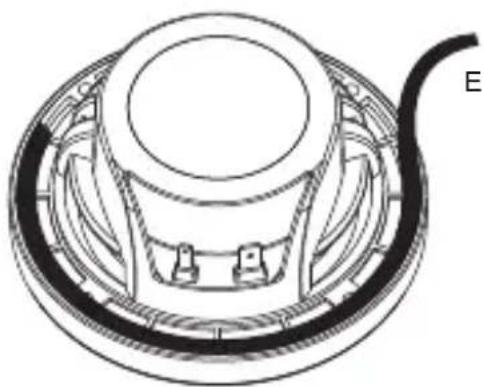

INFINITY Kappa 203S - KAPPA 303S - 8

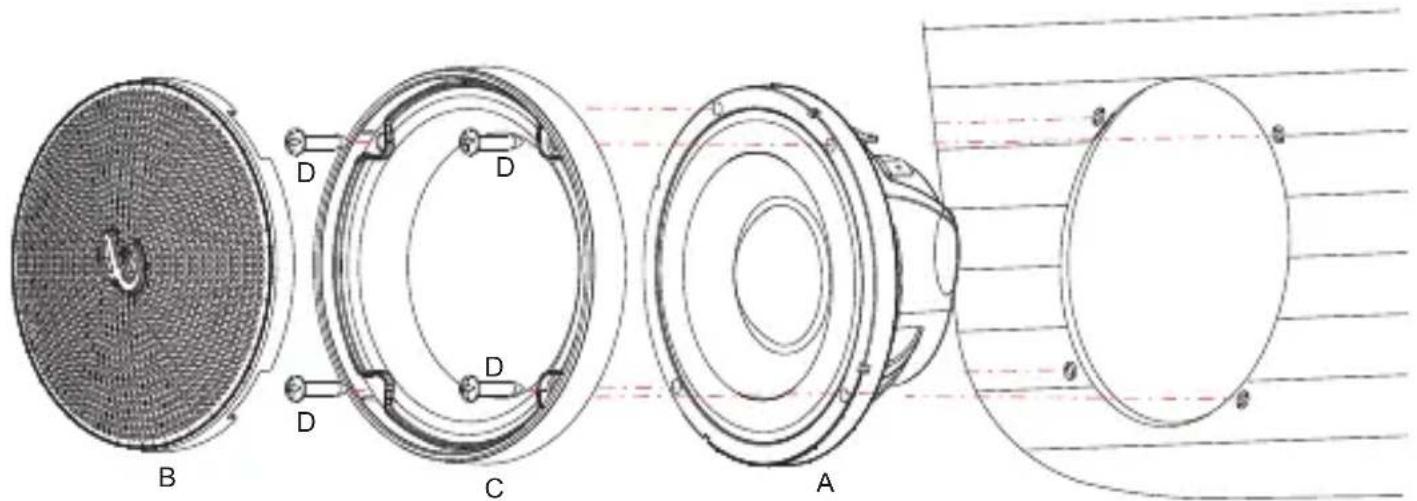

INFINITY Kappa 203S - KAPPA 303S - 9

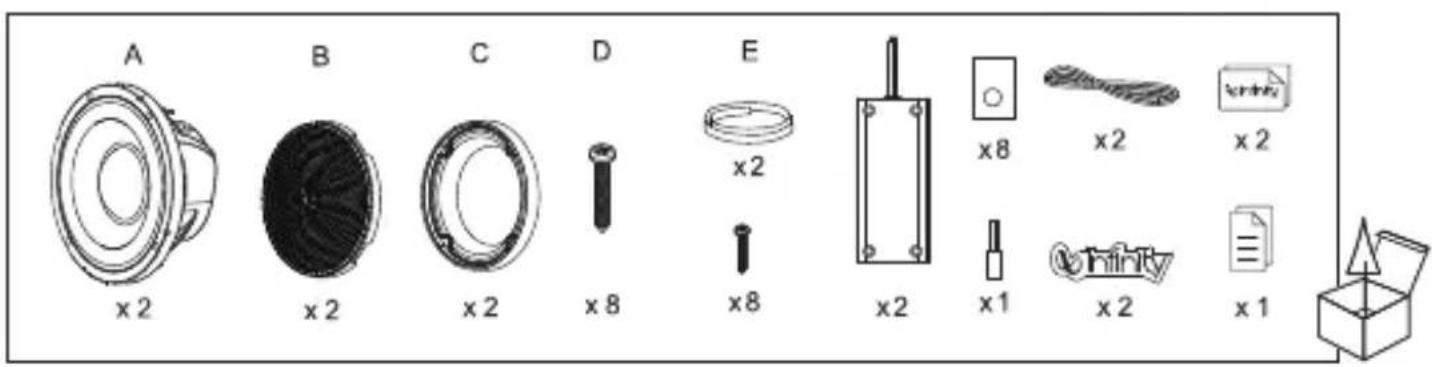

INFINITY Kappa 203S - KAPPA 303S - 10

Specifications

  • Type: Médium de 89 mm (3") avec boîtier de contrôle passée-bande
  • Puissance admissible : 55 Wrms, 165 W créte
    Sensibilité (à 2,83 V): 93 dB
  • Réponse en fréquence : 200 Hz - 15 kHz
  • Impédance: 3,0 ohms

Paramètres de Thiele-Small

BL (Tm): 5,64
DCR (ohms): 2,7
Mms (g): 4,964
- Sd (cm2): 35,26
Cms (mm/N): 0,113
Vas (I): 0,198
Fs (Hz): 212,9
Qes: 0,58
Qms: 12,282
Qts: 0,554
Crossover Point: 300Hz

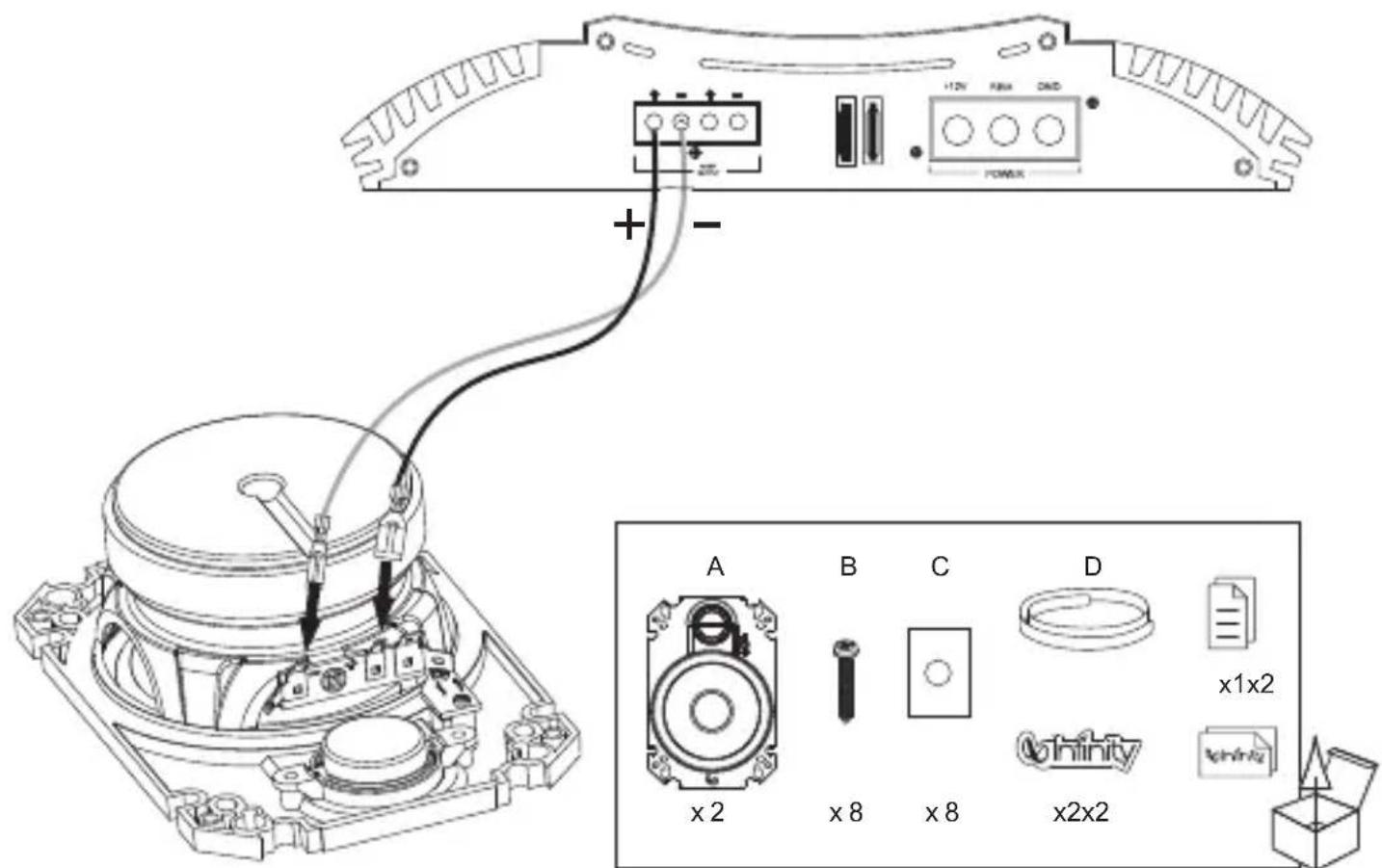

KAPPA 463XF

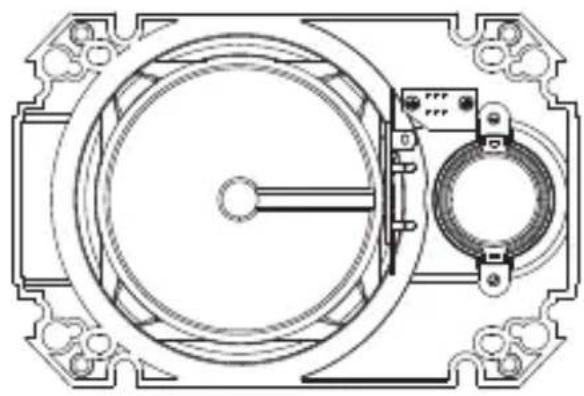

INFINITY Kappa 203S - KAPPA 463XF - 1

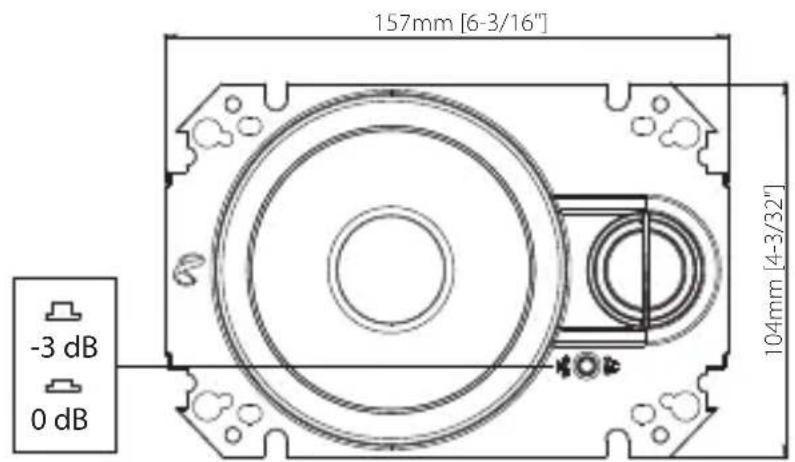

INFINITY Kappa 203S - KAPPA 463XF - 2

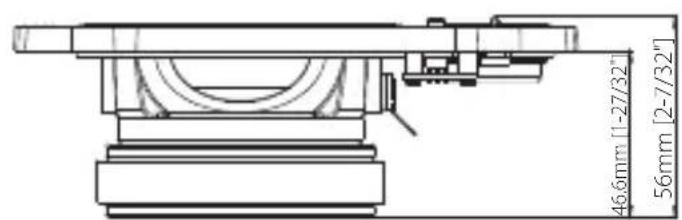

INFINITY Kappa 203S - KAPPA 463XF - 3

INFINITY Kappa 203S - KAPPA 463XF - 4

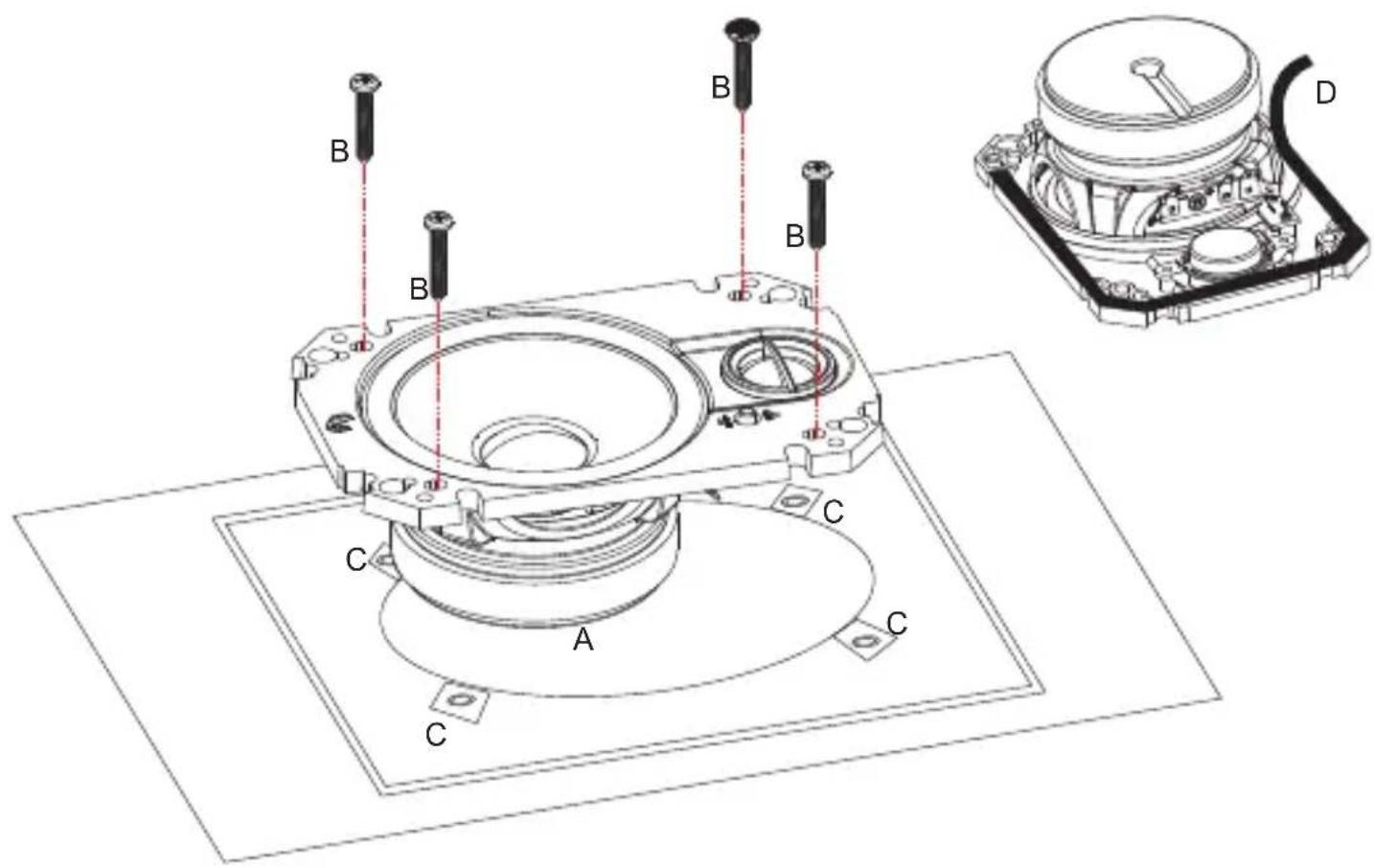

INFINITY Kappa 203S - KAPPA 463XF - 5

Specifications

  • Type: Haut-parleur automobile deux voies 104 ~mm × 157 ~mm ( 4'' × 6'' )
  • Puissance admissible : 60 Wrms, 180 W créte
  • Sensibilité (à 2,83 V): 93 dB
  • Réponse en fréquence: 75 Hz - 40 kHz
  • Impédance: 3,0 ohms

Paramètres de Thiele-Small

BL (Tm): 3,52
DCR (ohms): 2,70
Mms (g): 5,93
- Sd (cm2): 60,82
Cms (mm/N): 0,39
Vas (I): 2,05
Fs (Hz): 104,50
Qes: 0,91
Qms: 9,00
Qts: 0,82
Crossover Point: 5,1 kHz

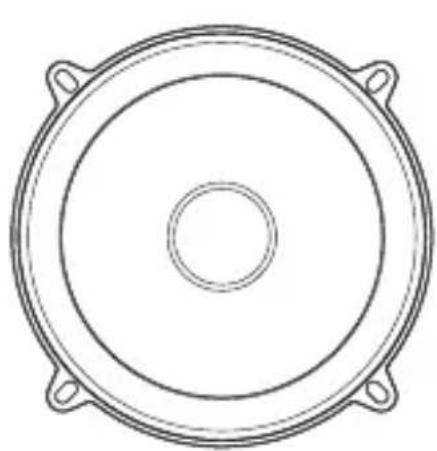

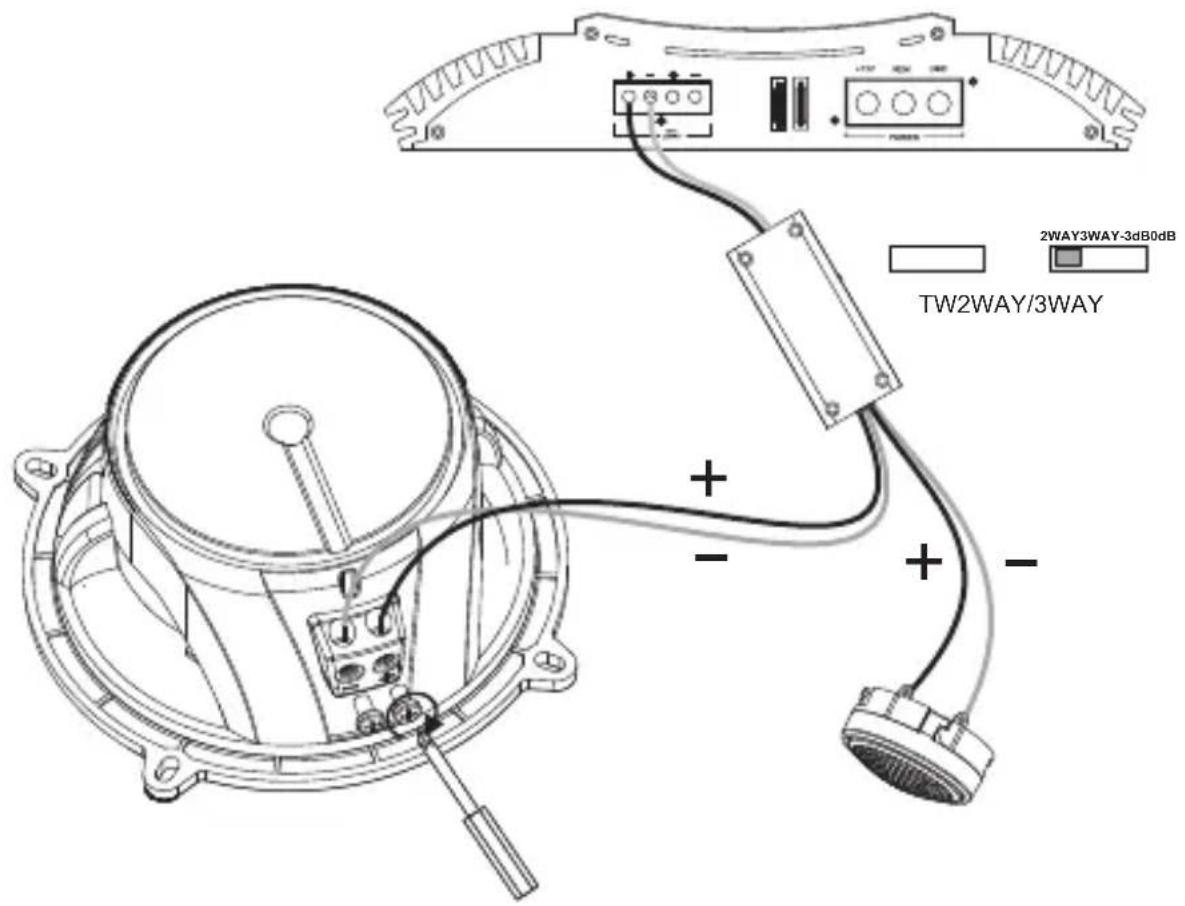

KAPPA 503CF

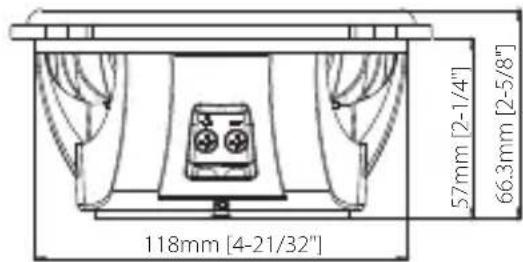

INFINITY Kappa 203S - KAPPA 503CF - 1

INFINITY Kappa 203S - KAPPA 503CF - 2

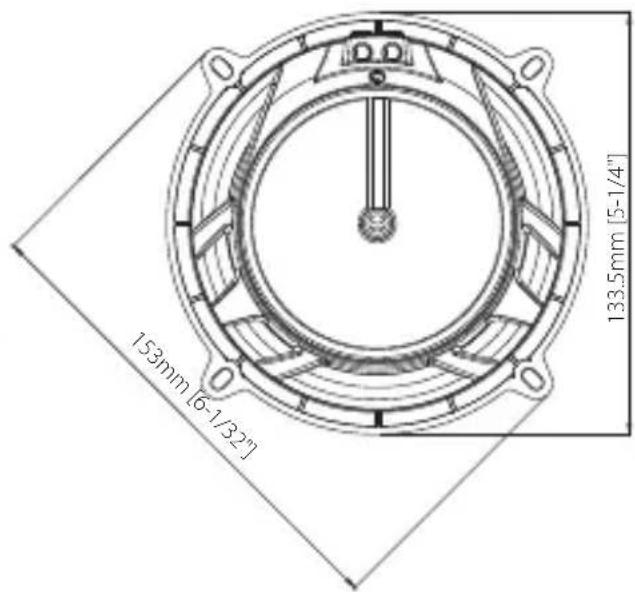

INFINITY Kappa 203S - KAPPA 503CF - 3

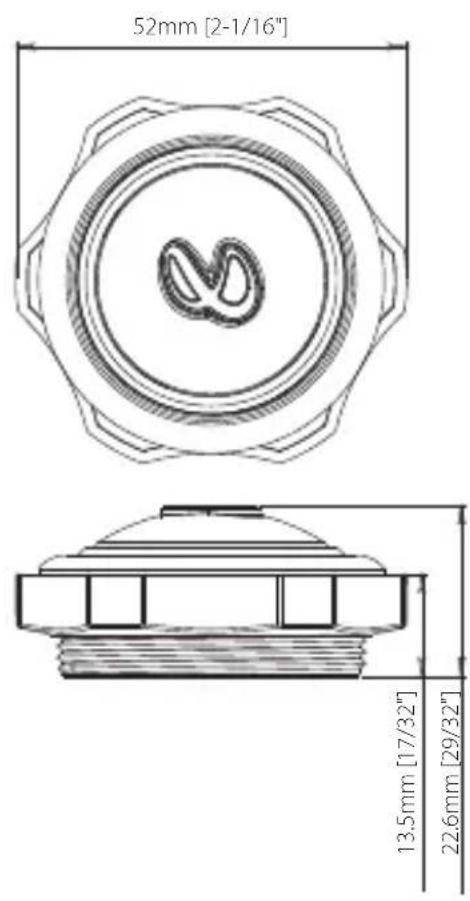

INFINITY Kappa 203S - KAPPA 503CF - 4

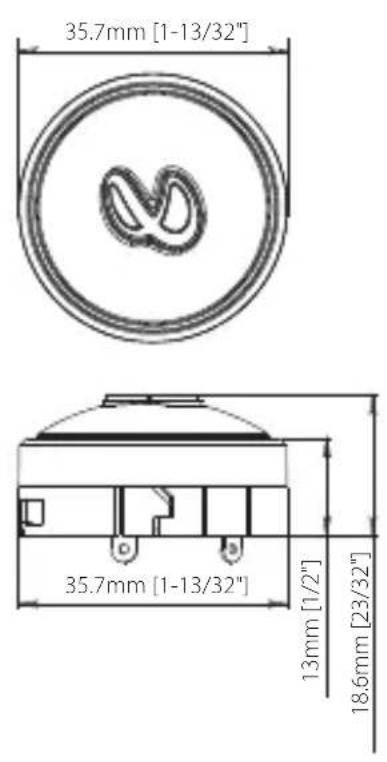

INFINITY Kappa 203S - KAPPA 503CF - 5

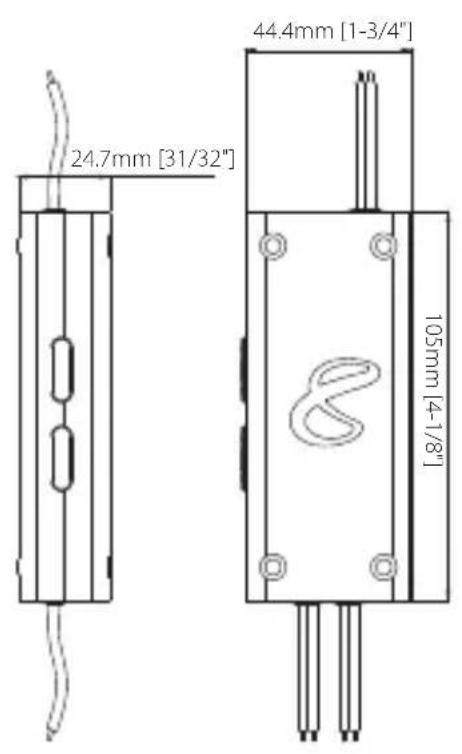

INFINITY Kappa 203S - KAPPA 503CF - 6

INFINITY Kappa 203S - KAPPA 503CF - 7

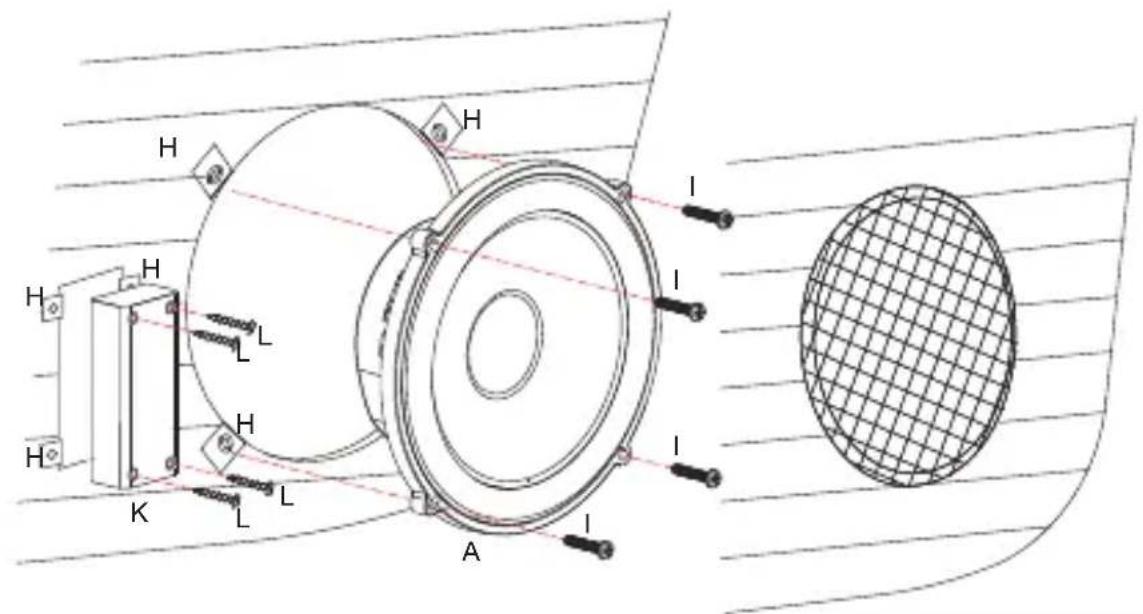

INFINITY Kappa 203S - KAPPA 503CF - 8

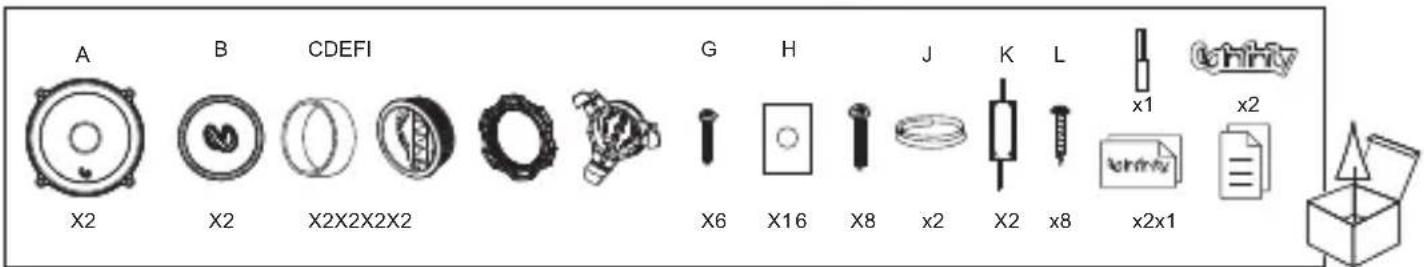

INFINITY Kappa 203S - KAPPA 503CF - 9

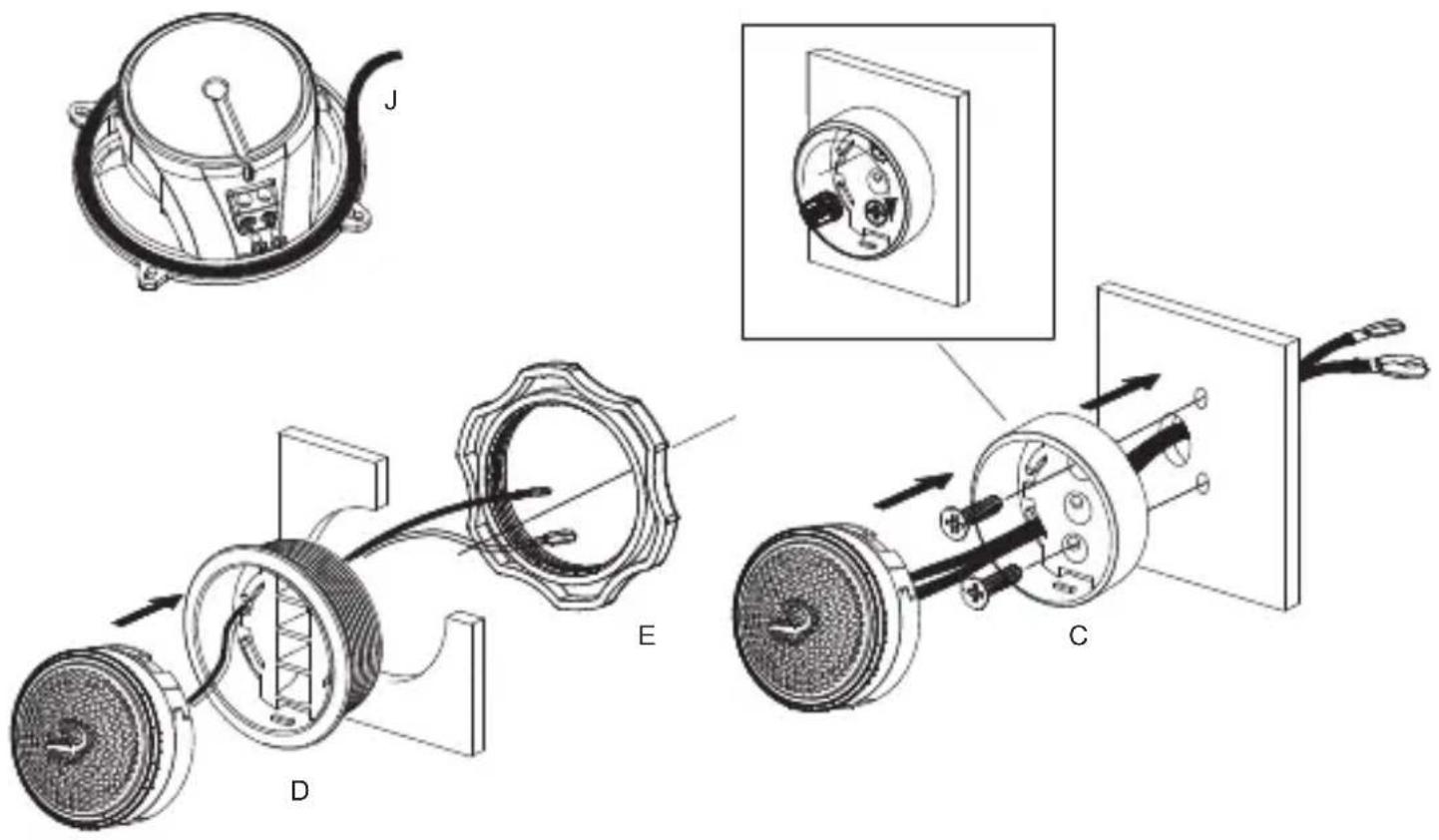

INFINITY Kappa 203S - KAPPA 503CF - 10

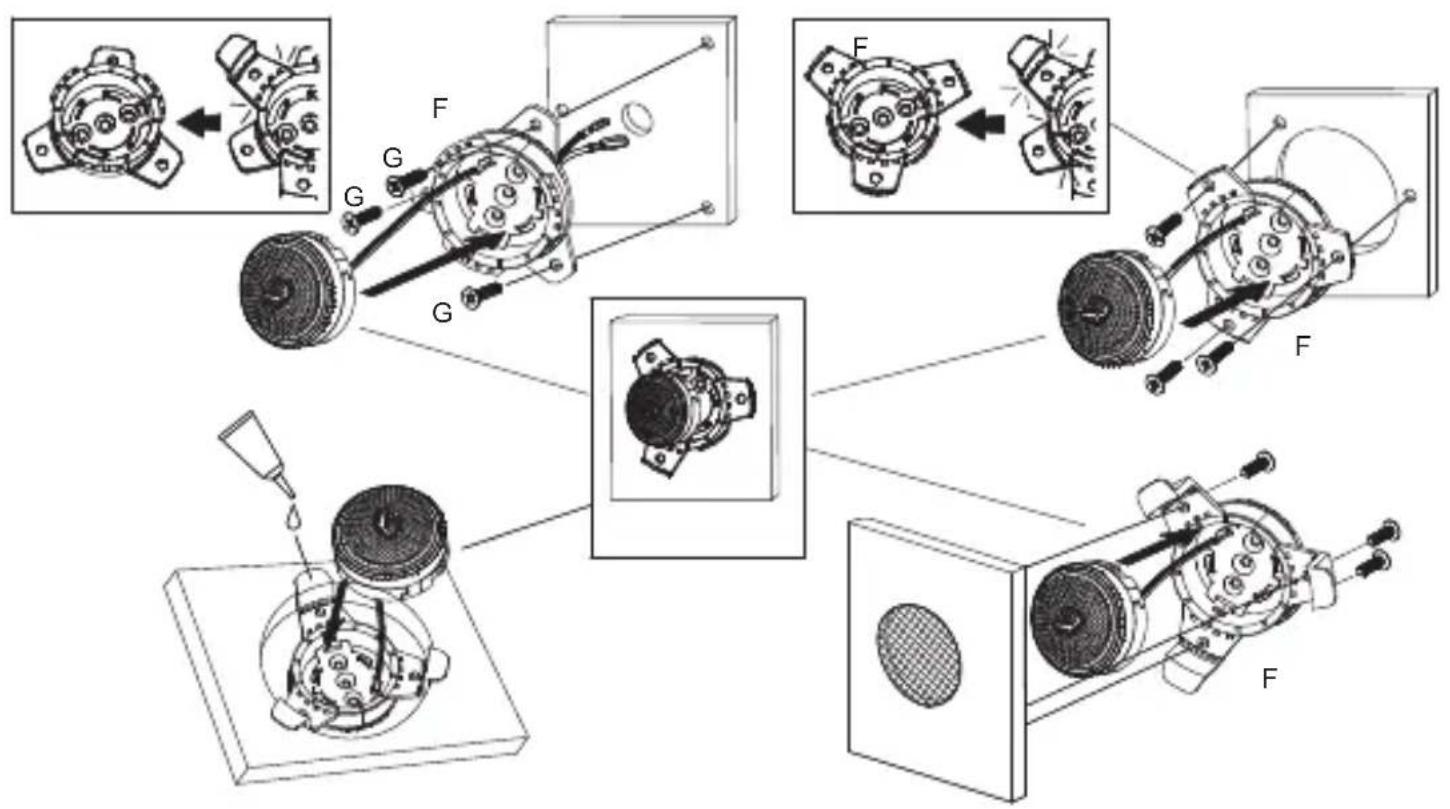

INFINITY Kappa 203S - KAPPA 503CF - 11

Specifications

  • Type: Kit éclaté haut-parleur deux voies 133mm (5-1/4")
  • Puissance admissible : 80 Wrms, 240 W créte
  • Sensibilité (à 2,83 V): 93 dB
  • Réponse en fréquence: 55 Hz - 40 kHz
  • Impédance: 3,0 ohms

Paramètres de Thiele-Small

BL (Tm): 3,87
DCR (ohms): 2,70
Mms (g): 11,34
- Sd (cm2): 102,07
Cms (mm/N): 0,38
Vas (I): 5,60
Fs (Hz): 76,70
Qes: 0,98
Qms: 7,40
Qts:0,86
Crossover Point: 4 kHz

KAPPA 603CF

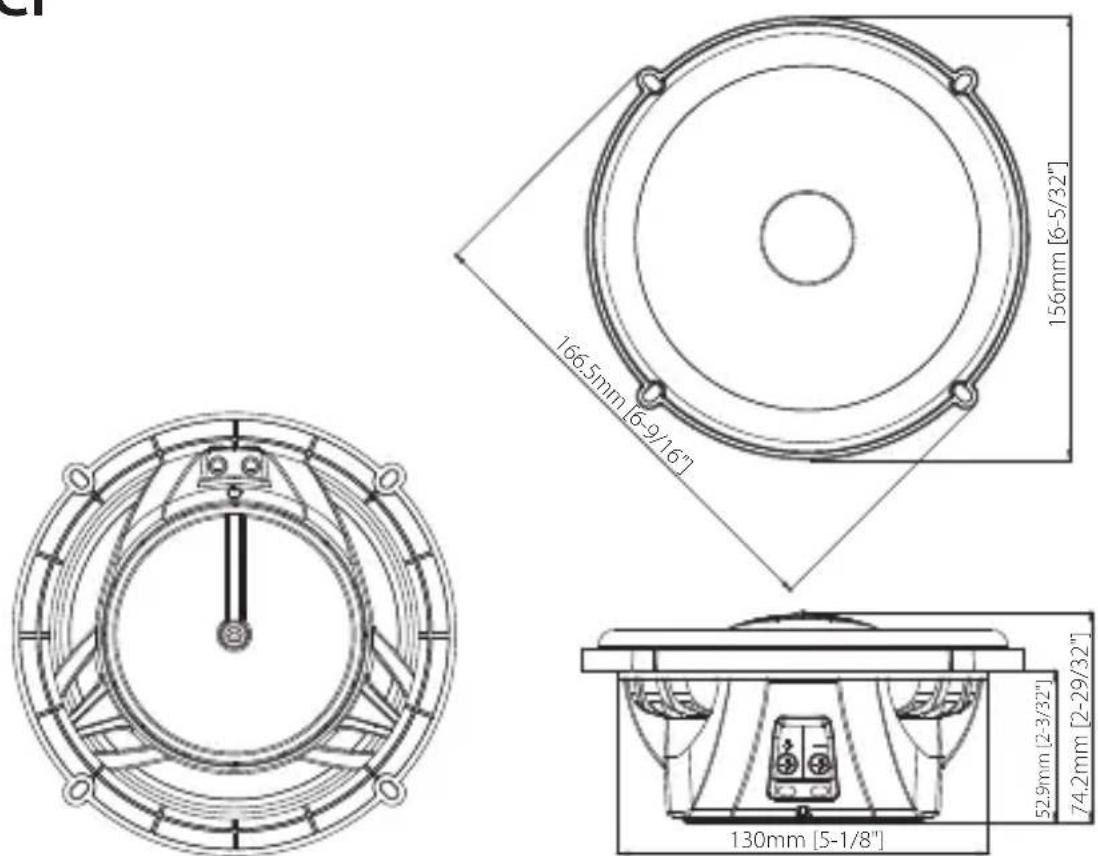

INFINITY Kappa 203S - KAPPA 603CF - 1

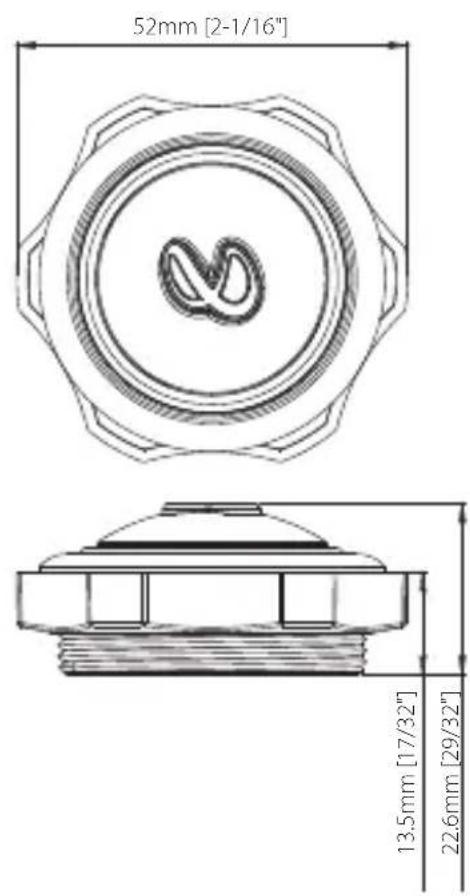

INFINITY Kappa 203S - KAPPA 603CF - 2

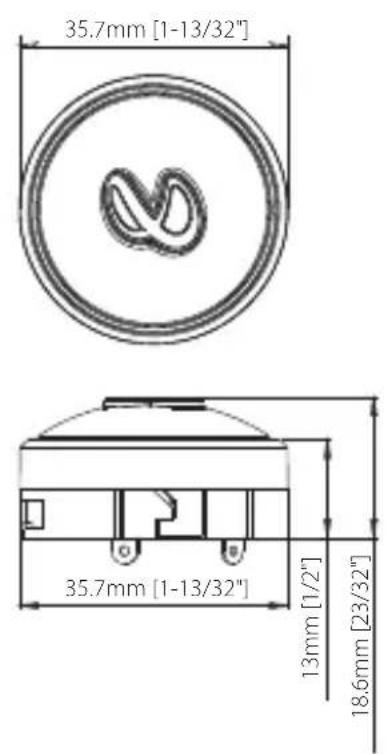

INFINITY Kappa 203S - KAPPA 603CF - 3

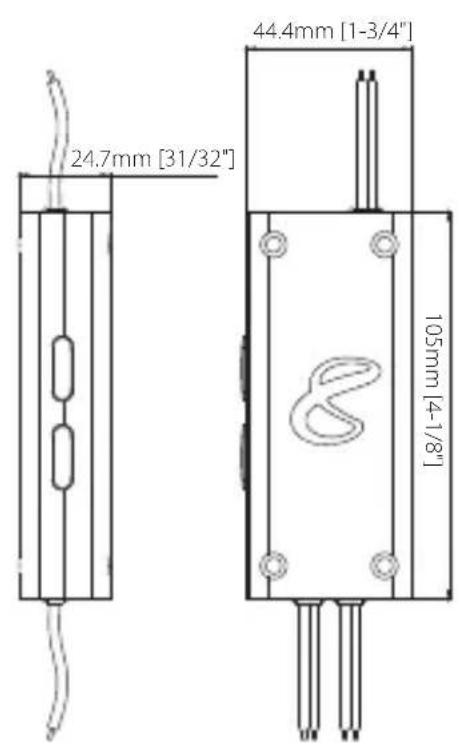

INFINITY Kappa 203S - KAPPA 603CF - 4

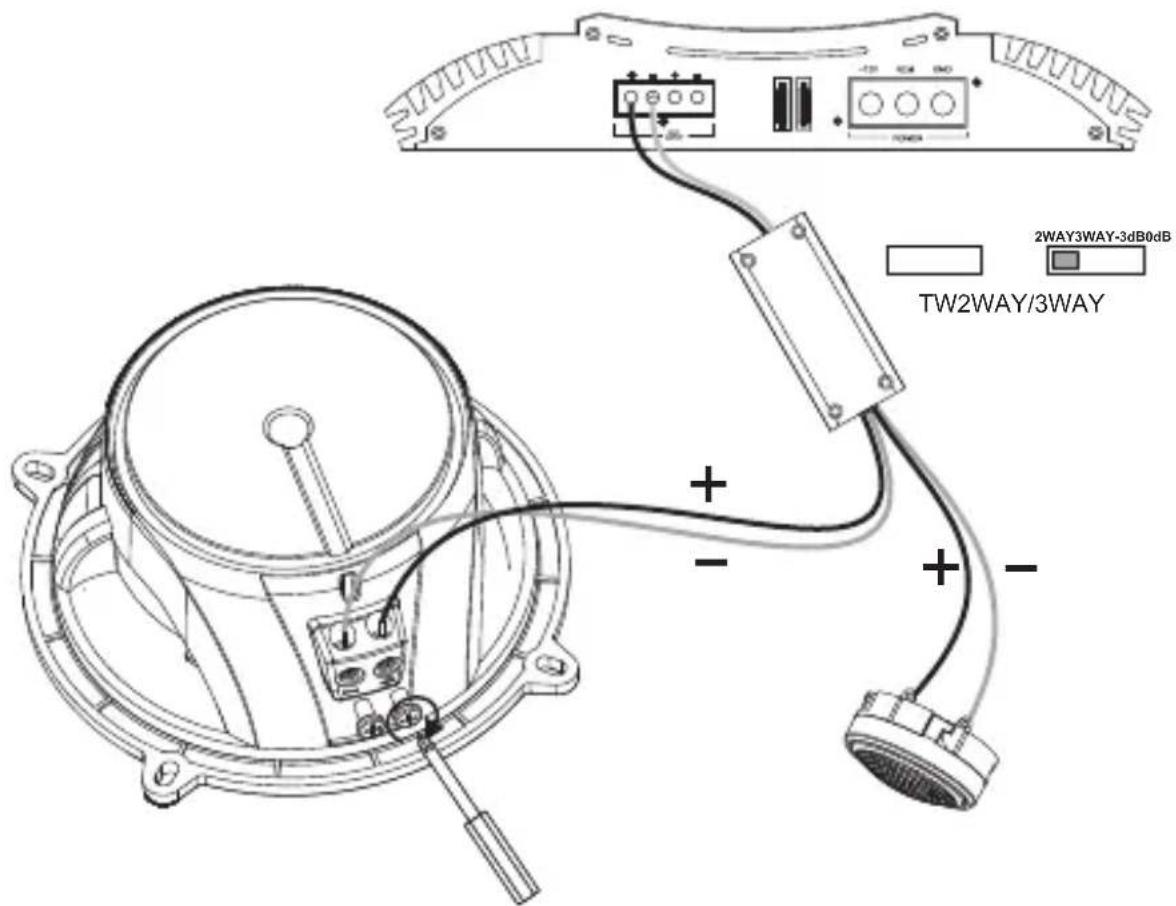

INFINITY Kappa 203S - KAPPA 603CF - 5

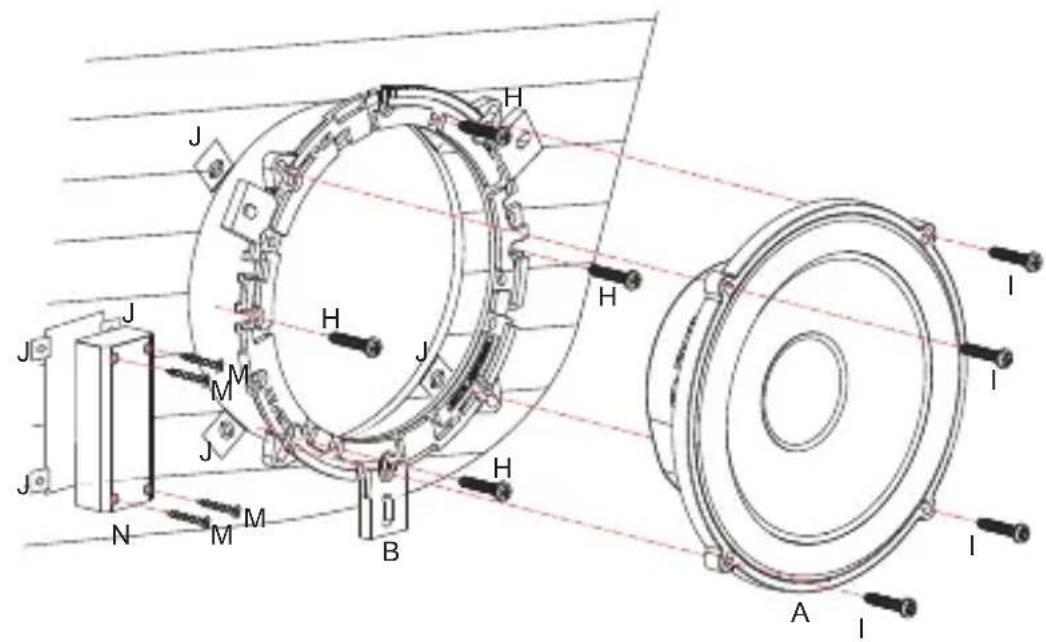

INFINITY Kappa 203S - KAPPA 603CF - 6

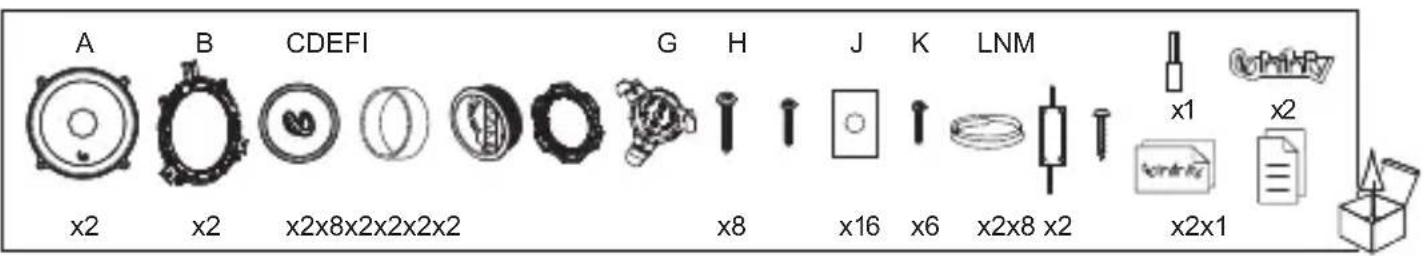

INFINITY Kappa 203S - KAPPA 603CF - 7

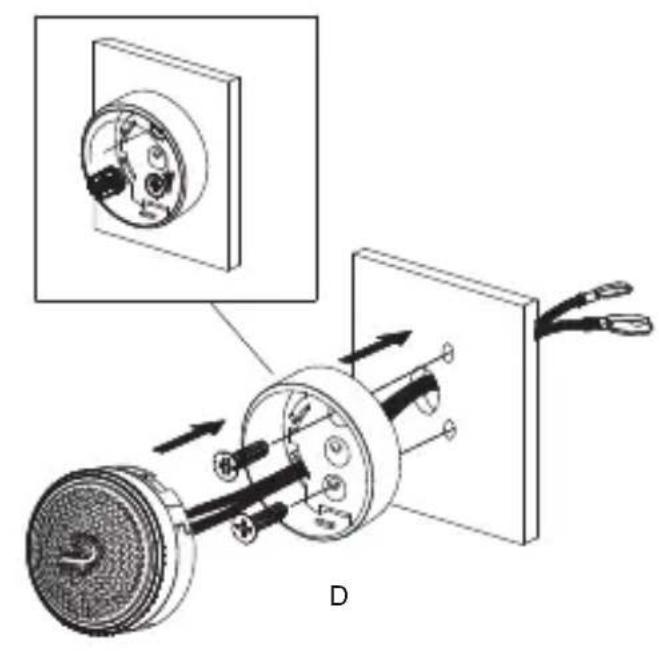

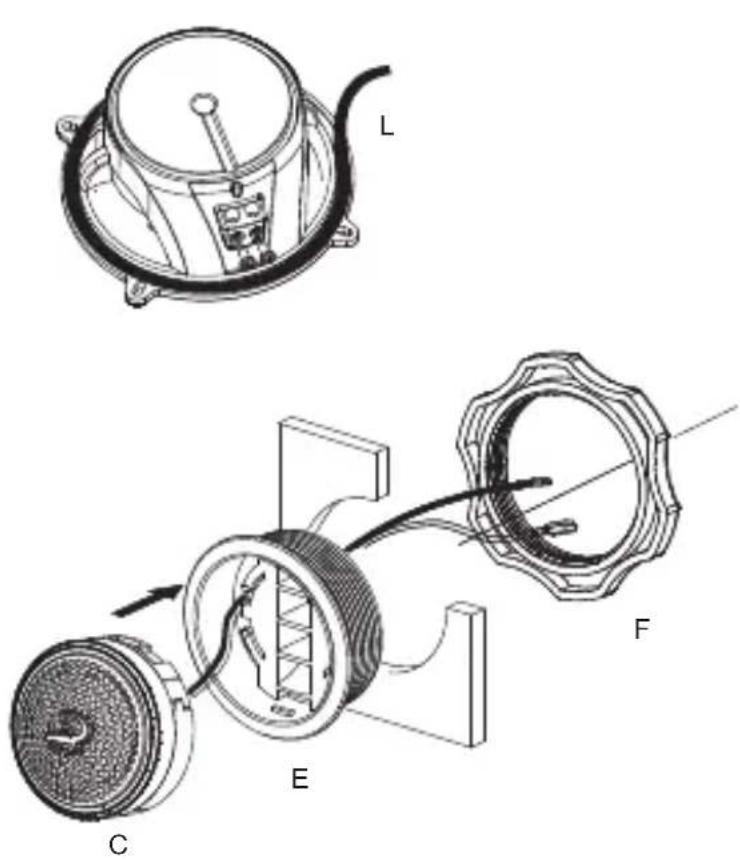

INFINITY Kappa 203S - KAPPA 603CF - 8

INFINITY Kappa 203S - KAPPA 603CF - 9

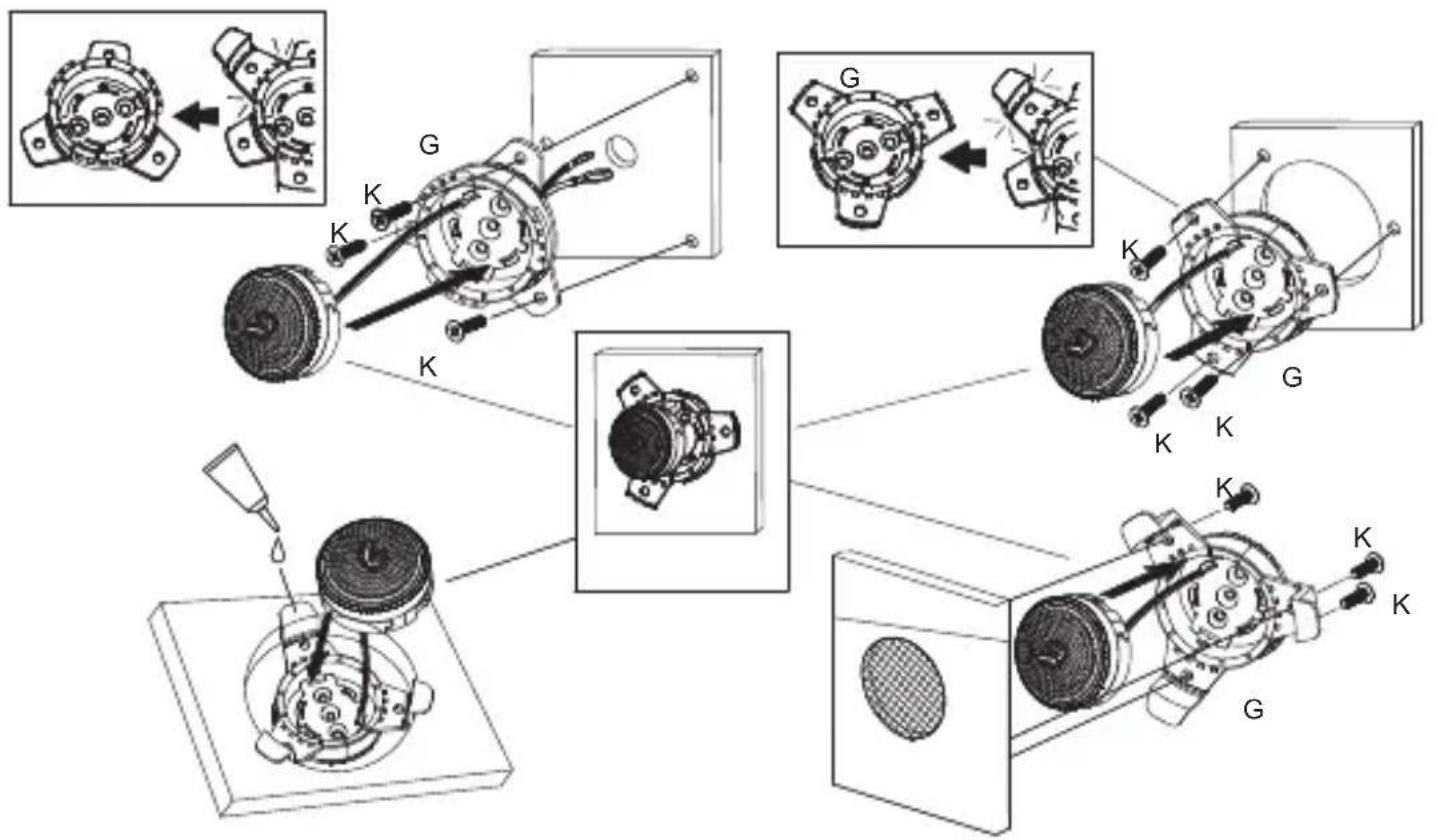

INFINITY Kappa 203S - KAPPA 603CF - 10

Specifications

  • Type: Kit éclaté haut-parleur deux voies 165mm (6-1/2")
  • Puissance admissible: 110 Wrms, 330 W créte
  • Sensibilité (à 2,83 V): 93 dB
  • Réponse en fréquence: 45 Hz - 40 kHz
  • Impédance: 3,0 ohms

Paramètres de Thiele-Small

BL (Tm): 4,45
DCR (ohms): 2,70
Mms (g): 15,35
- Sd (cm2): 143,14
Cms (mm/N): 0,24
Vas (I): 7,03
Fs (Hz): 82,50
Qes:1,10
Qms: 9,44
Qts:0,98
Crossover Point: 4,6 kHz

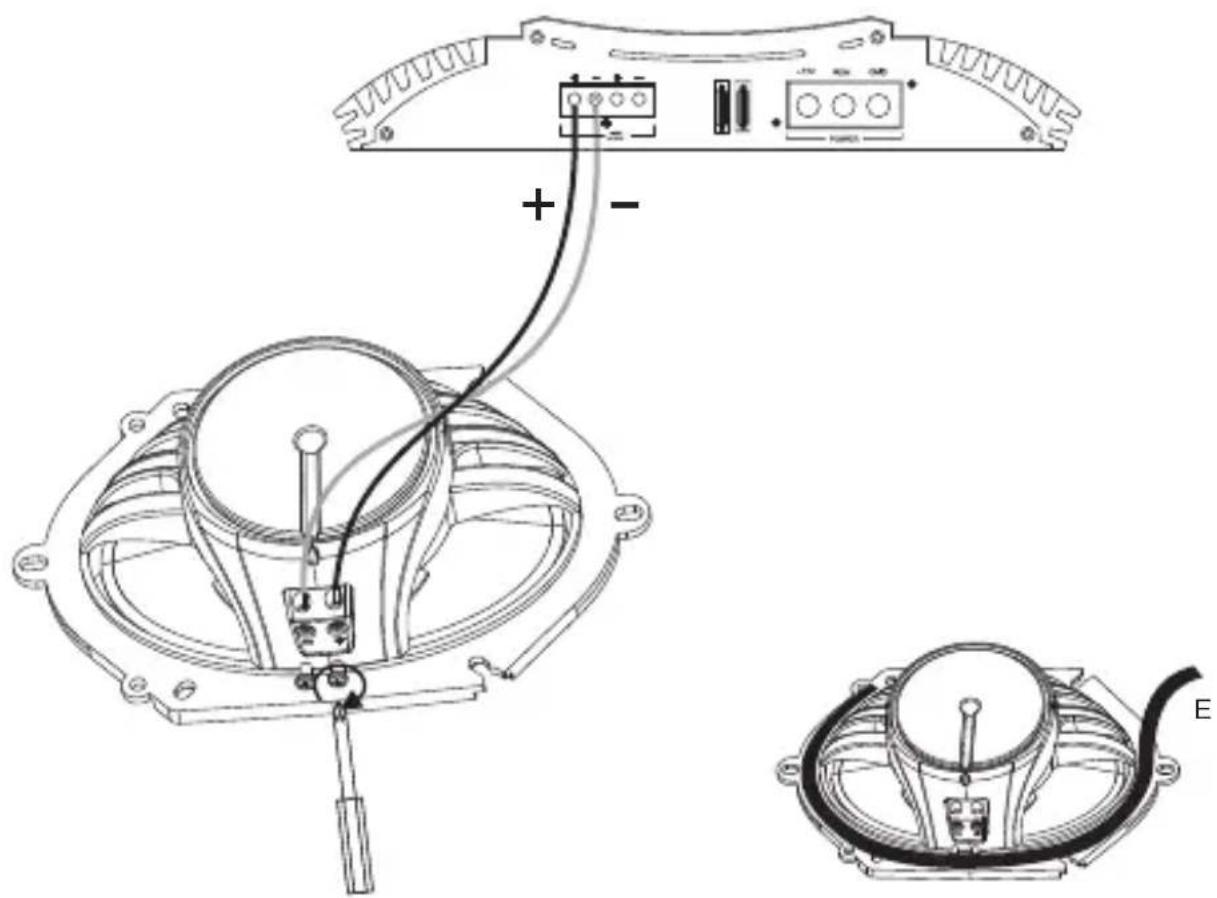

KAPPA 683XF

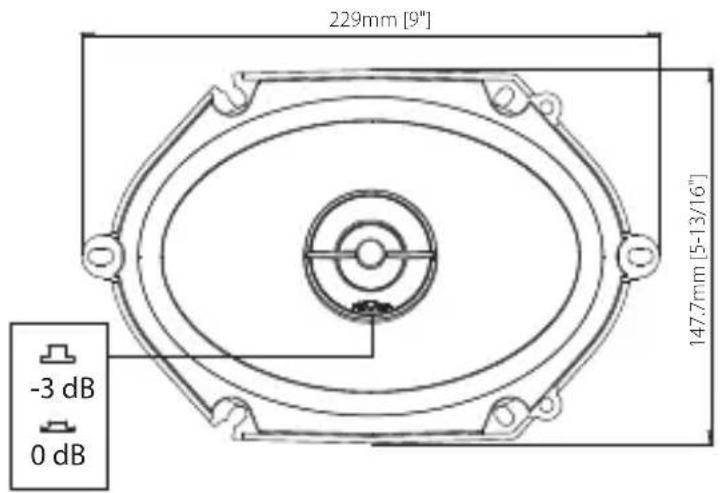

INFINITY Kappa 203S - KAPPA 683XF - 1

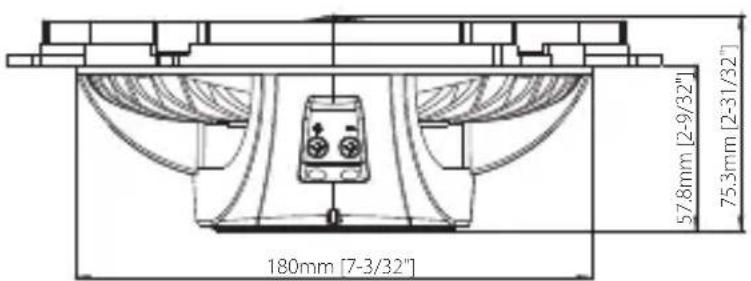

INFINITY Kappa 203S - KAPPA 683XF - 2

INFINITY Kappa 203S - KAPPA 683XF - 3

INFINITY Kappa 203S - KAPPA 683XF - 4

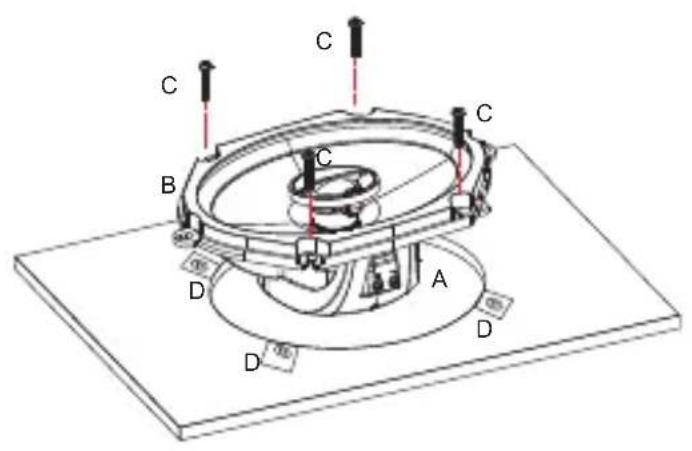

INFINITY Kappa 203S - KAPPA 683XF - 5

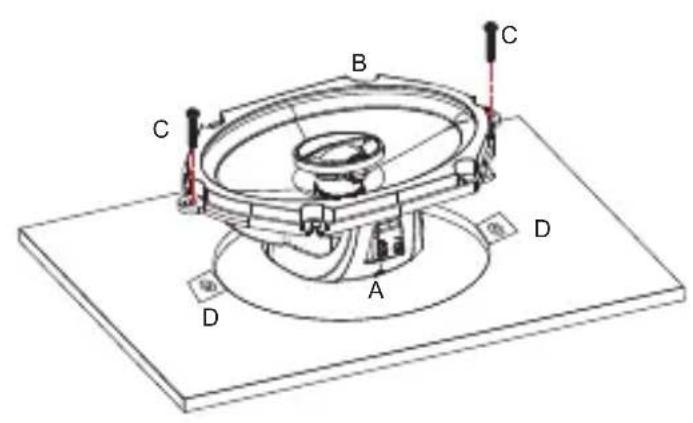

INFINITY Kappa 203S - KAPPA 683XF - 6

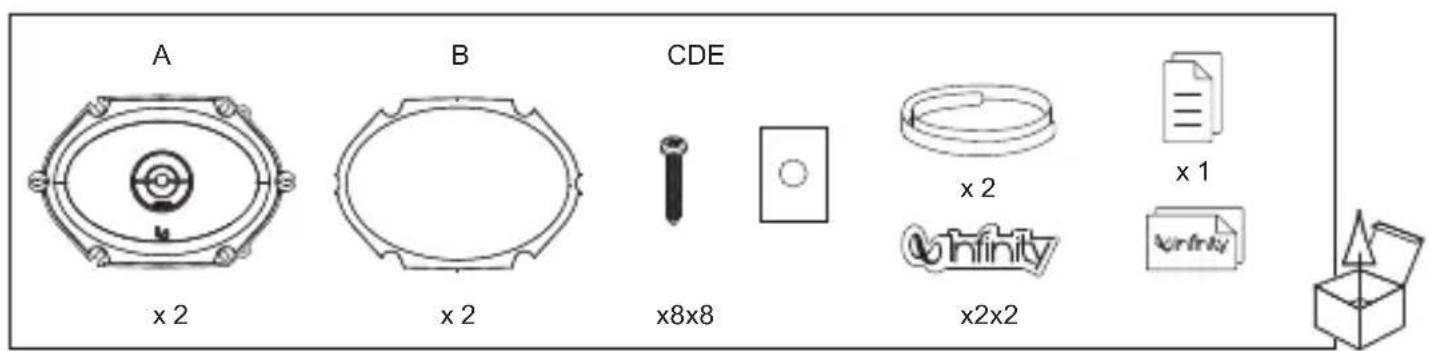

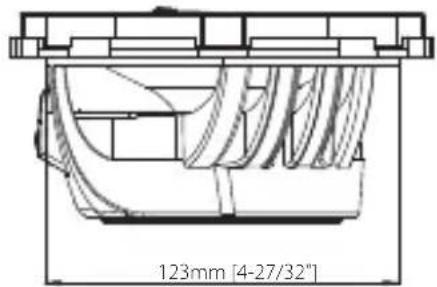

INFINITY Kappa 203S - KAPPA 683XF - 7

Specifications

  • Type: Haut-parleur automobile deux voies 147 ~mm × 205 ~mm ( 6'' × 8'' )
  • Puissance admissible : 100 Wrms, 300W créte
  • Sensibilité (à 2,83 V): 93 dB
  • Réponse en fréquence: 40 Hz - 40 kHz
  • Impédance: 3,0 ohms

Paramètres de Thiele-Small

BL (Tm): 4,89
DCR (ohms): 2,70
Mms (g): 18,01
- Sd (cm2): 167,42
Cms (mm/N): 0,23
Vas (I): 8,99
Fs (Hz): 78,80
Qes: 1,04
Qms: 8,97
Qts: 0,93
Crossover Point: 4,1 kHz

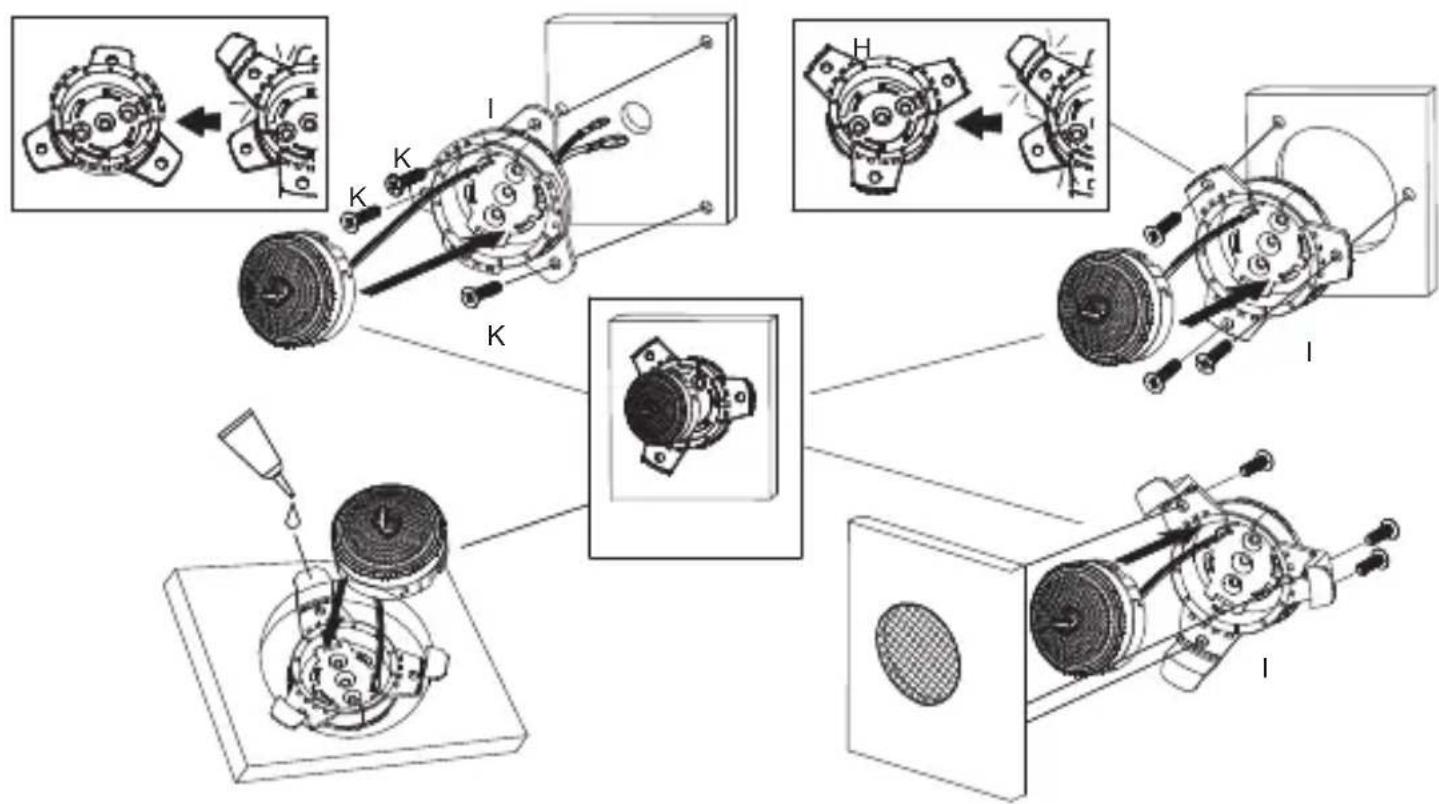

KAPPA 693C

INFINITY Kappa 203S - KAPPA 693C - 1

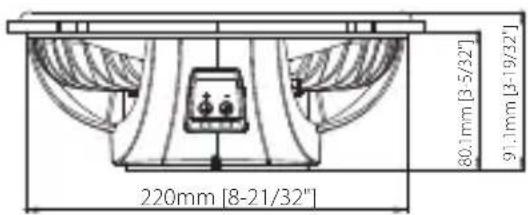

INFINITY Kappa 203S - KAPPA 693C - 2

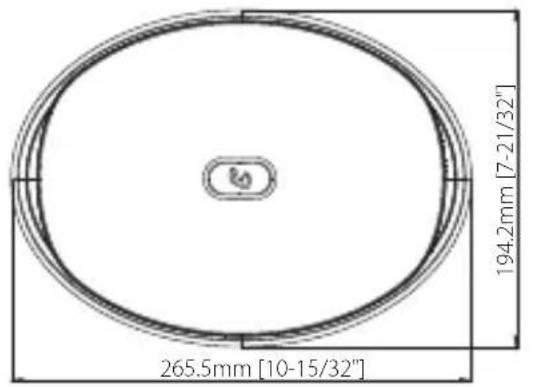

INFINITY Kappa 203S - KAPPA 693C - 3

INFINITY Kappa 203S - KAPPA 693C - 4

INFINITY Kappa 203S - KAPPA 693C - 5

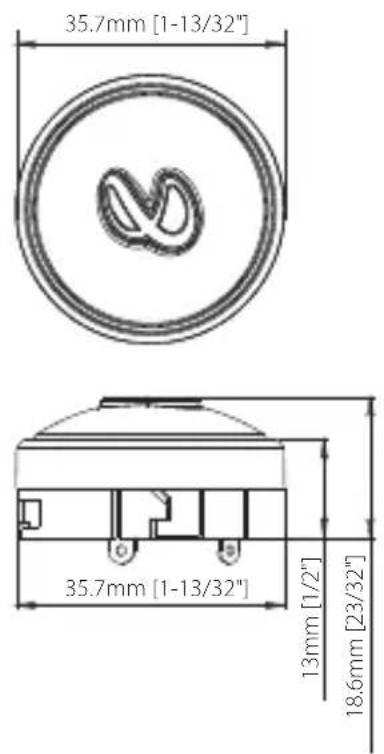

INFINITY Kappa 203S - KAPPA 693C - 6

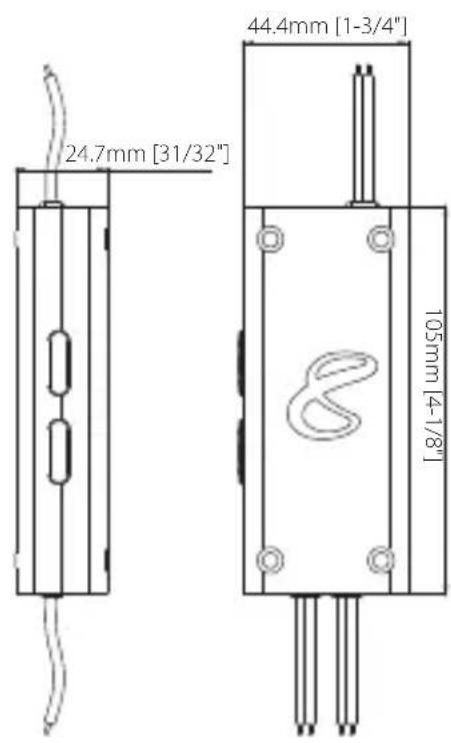

INFINITY Kappa 203S - KAPPA 693C - 7

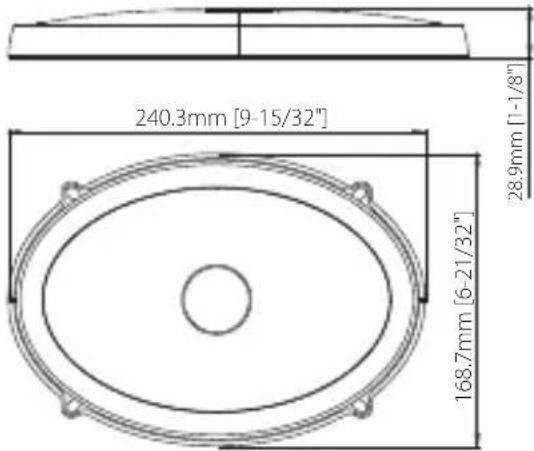

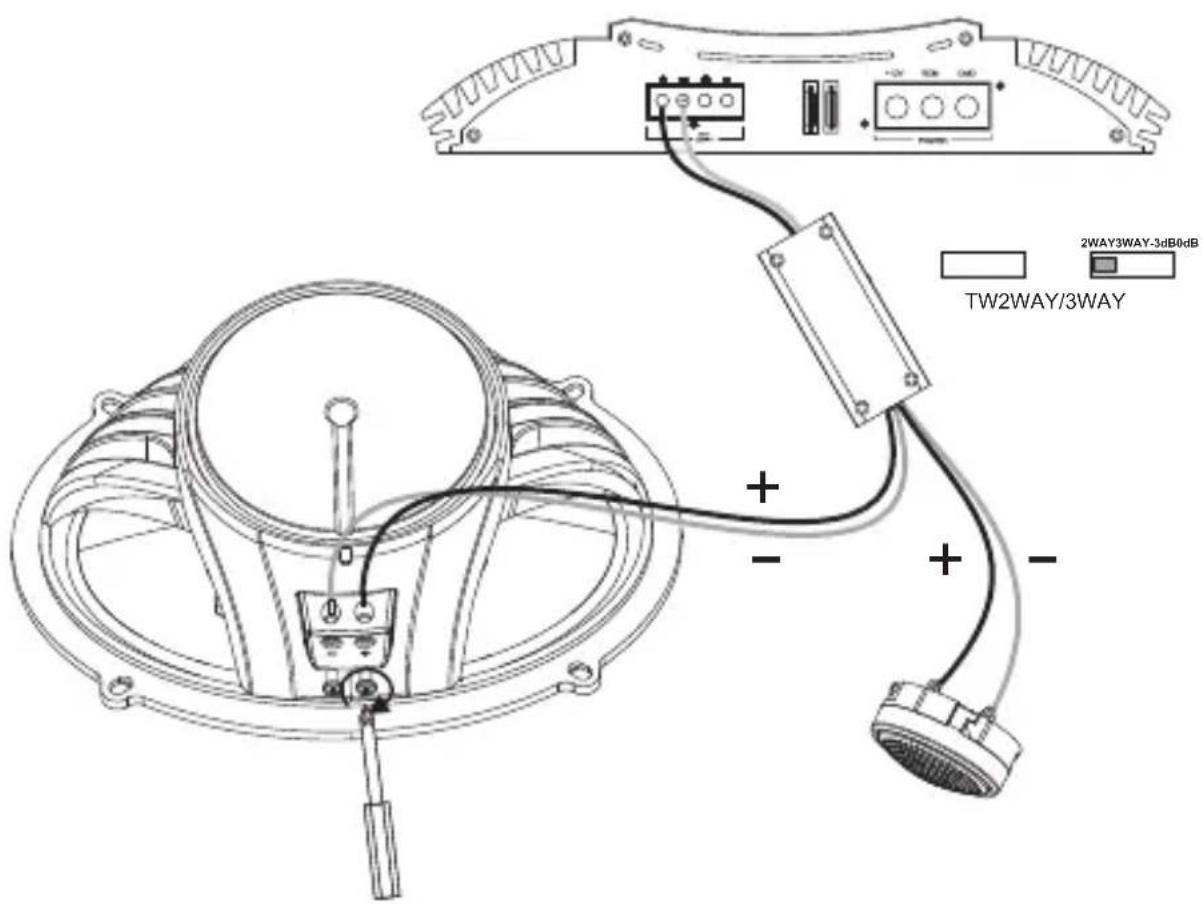

INFINITY Kappa 203S - KAPPA 693C - 8

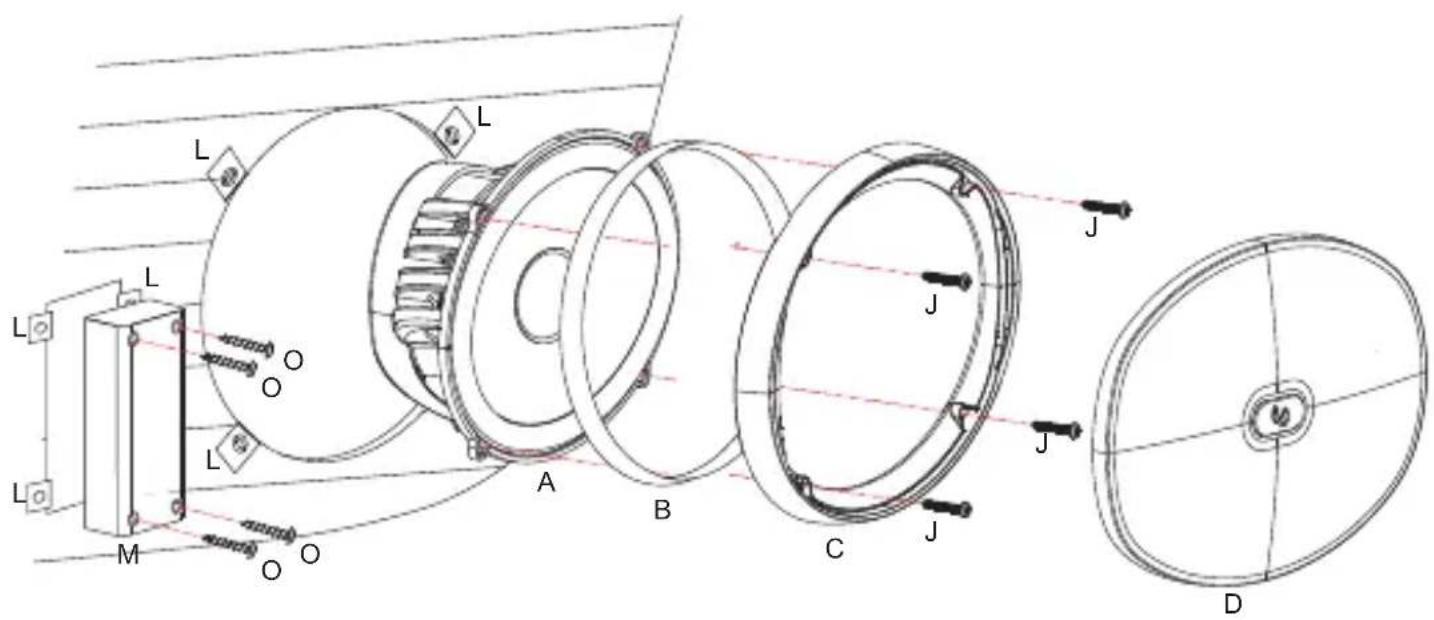

INFINITY Kappa 203S - KAPPA 693C - 9

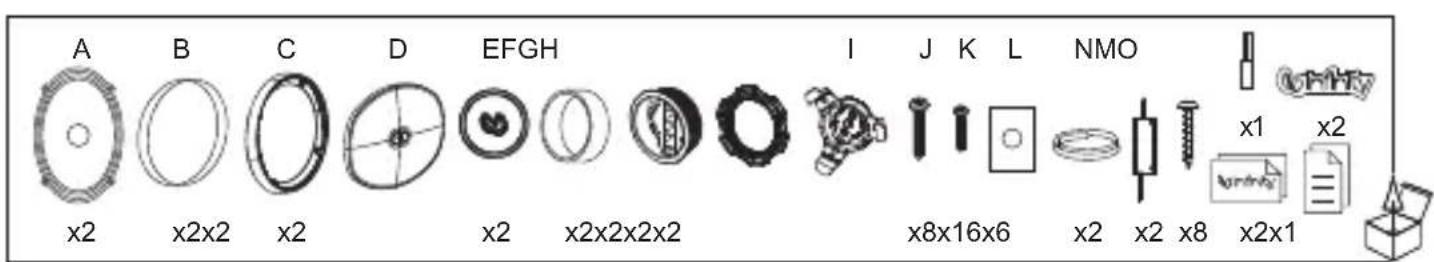

INFINITY Kappa 203S - KAPPA 693C - 10

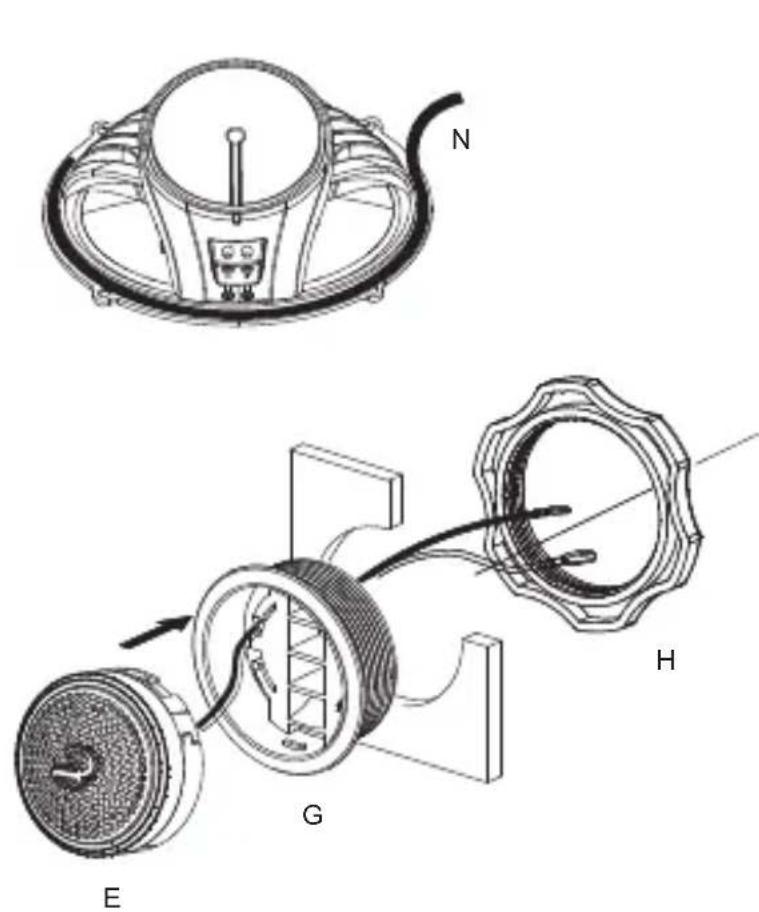

INFINITY Kappa 203S - KAPPA 693C - 11

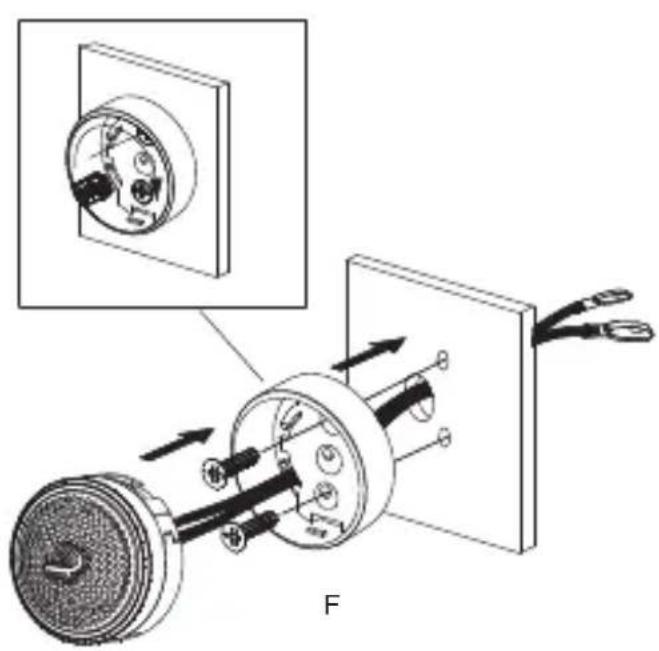

INFINITY Kappa 203S - KAPPA 693C - 12

INFINITY Kappa 203S - KAPPA 693C - 13

Specifications

  • Type: Kit éclaté haut-parleur deux voies 168 ~mm × 240 ~mm ( 6'' × 9'' )
  • Puissance admissible: 145 Wrms, 435 W crête
  • Sensibilité (à 2,83 V): 94 dB
  • Réponse en fréquence: 35 Hz - 40 kHz
  • Impédance: 3,0 ohms

Paramètres de Thiele-Small

BL (Tm): 6,118
DCR (ohms): 2,70
Mms (g): 27,65
- Sd (cm2): 248,85
Cms (mm/N): 0,289
Vas (I): 25,3103
Fs (Hz): 56,3
Qes:0,723
Qms: 8,847
Qts:0,668
Crossover Point: 3,9 kHz

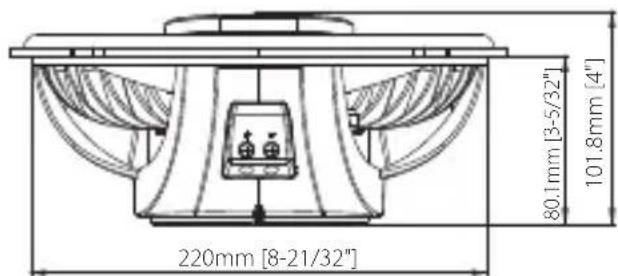

KAPPA 693M

INFINITY Kappa 203S - KAPPA 693M - 1

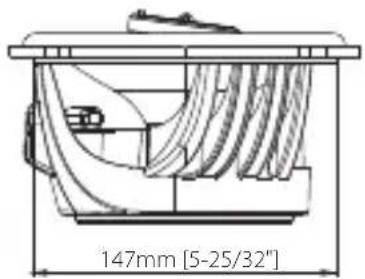

INFINITY Kappa 203S - KAPPA 693M - 2

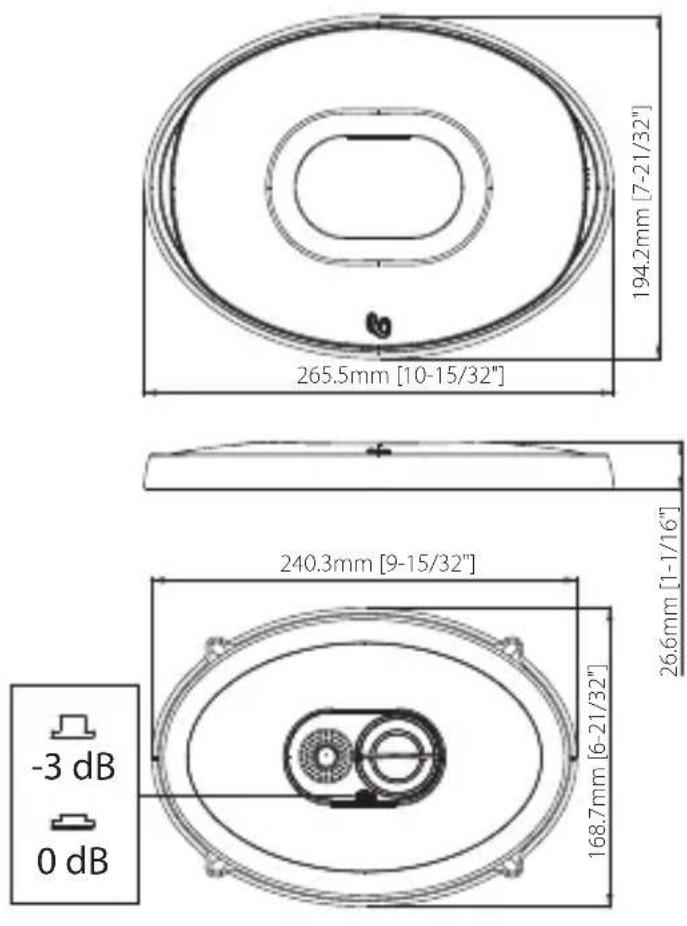

INFINITY Kappa 203S - KAPPA 693M - 3

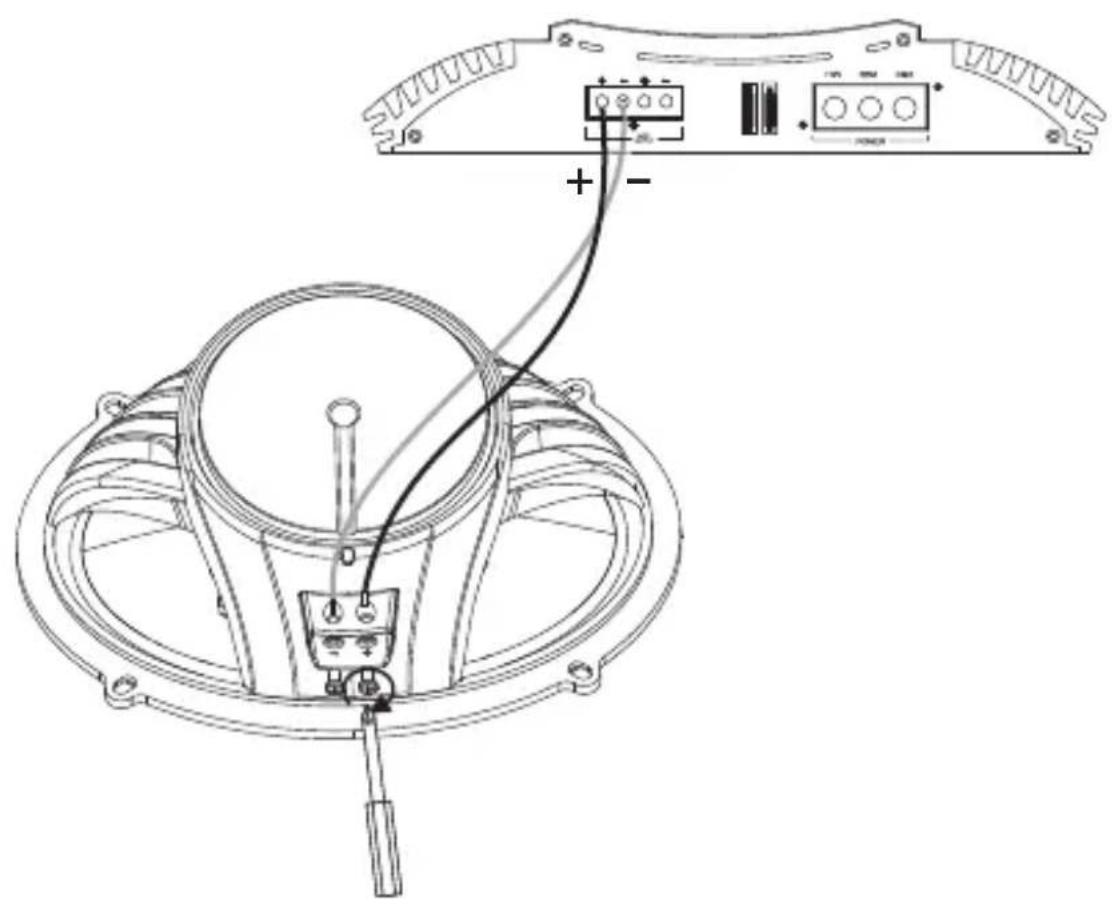

INFINITY Kappa 203S - KAPPA 693M - 4

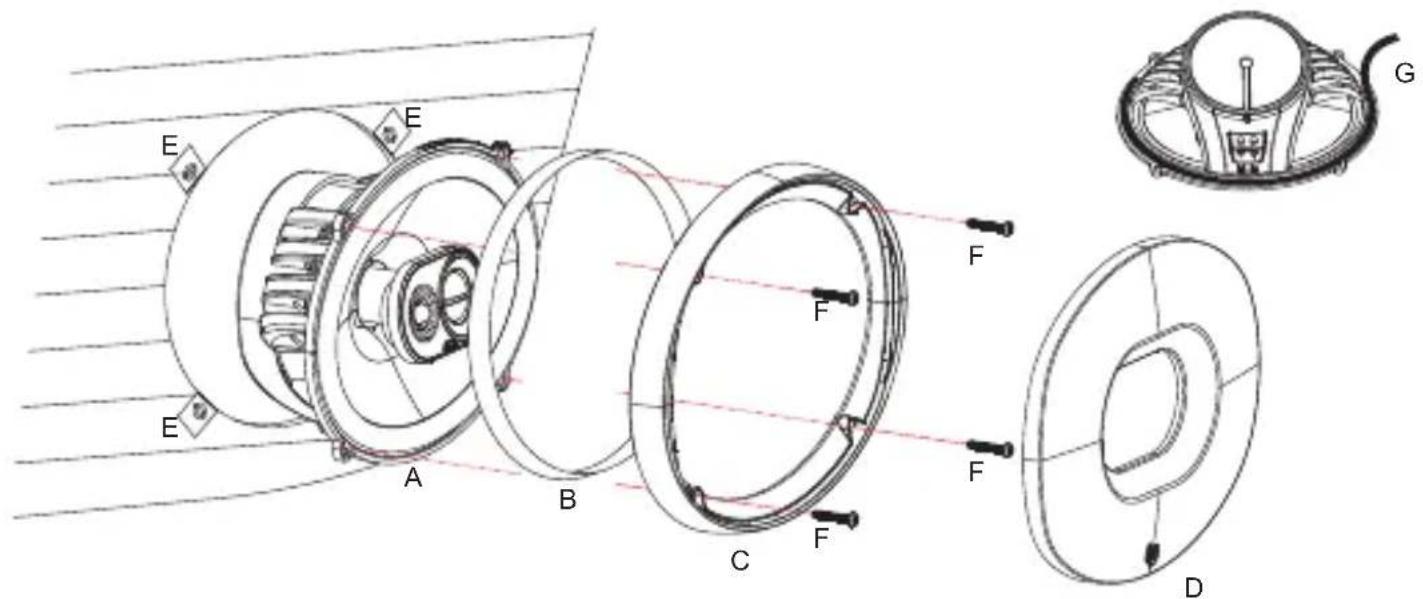

INFINITY Kappa 203S - KAPPA 693M - 5

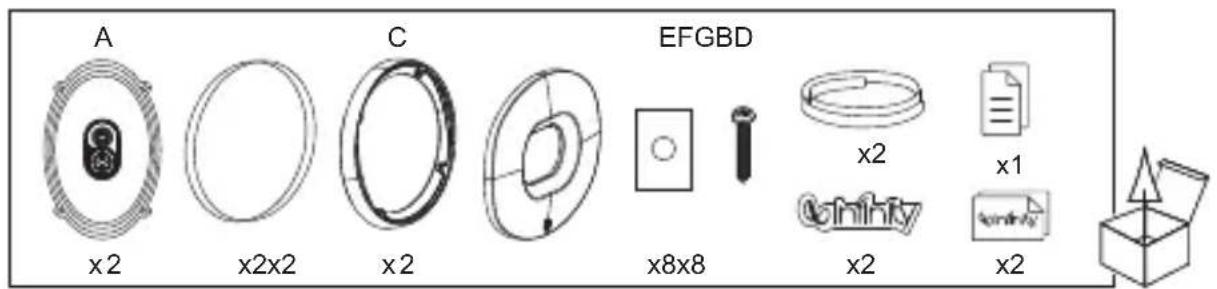

INFINITY Kappa 203S - KAPPA 693M - 6

Specifications

  • Type: Haut-parleur automobile trois voies 168mm × 240mm ( 6'' × 9'' )
  • Puissance admissible: 120 Wrms, 360 W créte
  • Sensibilité (à 2,83 V): 94 dB
  • Réponse en fréquence: 35 Hz - 40 kHz
  • Impédance: 3,0 ohms

Paramètres de Thiele-Small

BL (Tm): 6,499
DCR (ohms): 2,70
Mms (g): 28,517
- Sd (cm2): 248,85
Cms (mm/N): 0,254
Vas (I): 22,2257
Fs (Hz): 59,2
Qes:0,739
Qms: 9,016
Qts: 0,683
Crossover Point: 3,9 kHz

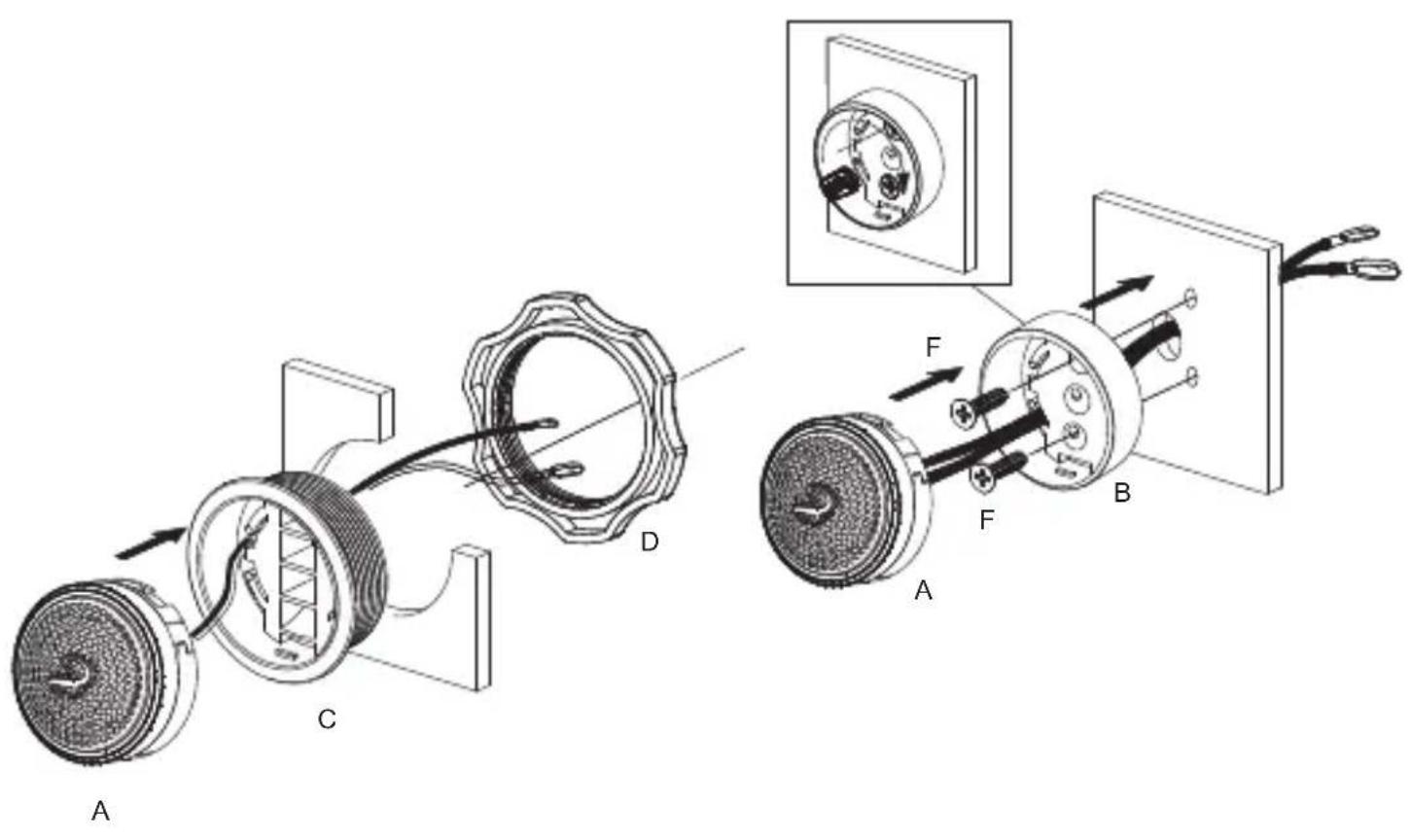

KAPPA 753T

INFINITY Kappa 203S - KAPPA 753T - 1

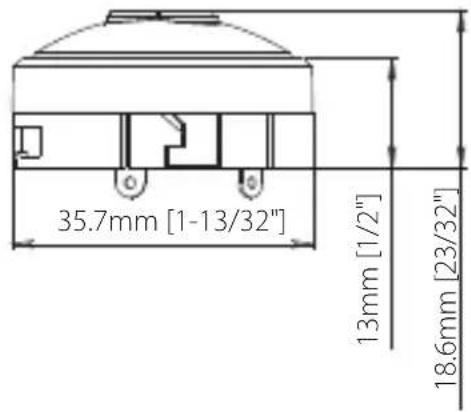

INFINITY Kappa 203S - KAPPA 753T - 2

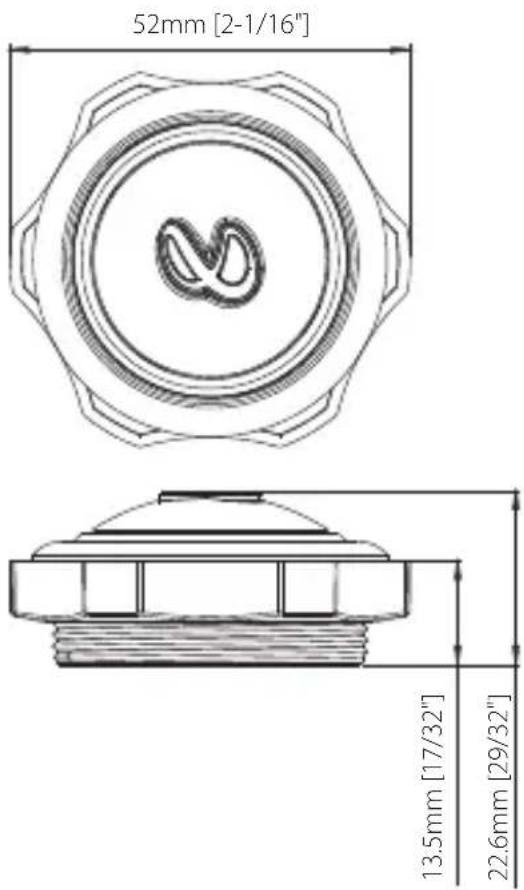

INFINITY Kappa 203S - KAPPA 753T - 3

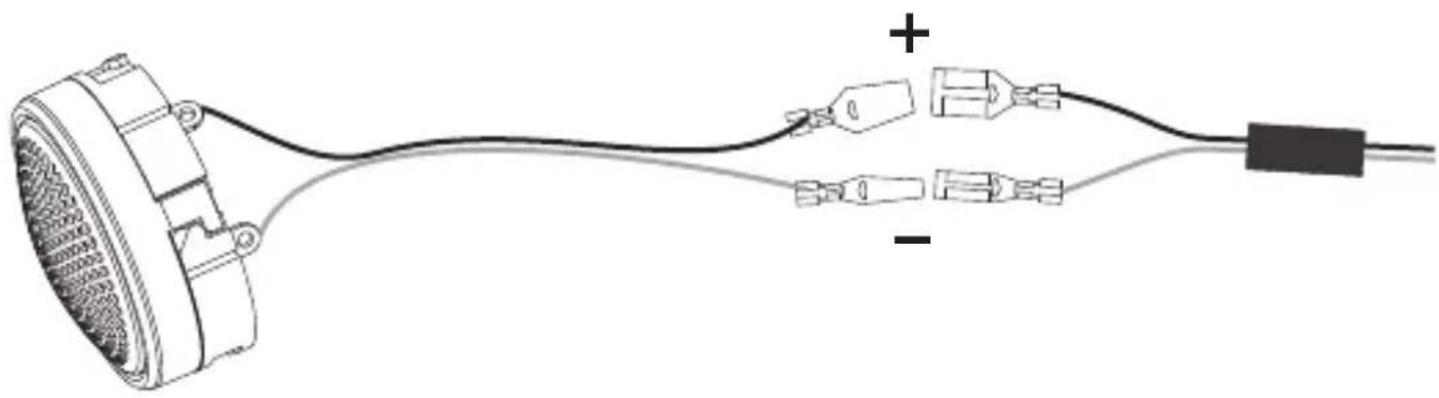

INFINITY Kappa 203S - KAPPA 753T - 4

INFINITY Kappa 203S - KAPPA 753T - 5
AFBCDE

INFINITY Kappa 203S - KAPPA 753T - 6

INFINITY Kappa 203S - KAPPA 753T - 7

INFINITY Kappa 203S - KAPPA 753T - 8

INFINITY Kappa 203S - KAPPA 753T - 9

INFINITY Kappa 203S - KAPPA 753T - 10

INFINITY Kappa 203S - KAPPA 753T - 11

INFINITY Kappa 203S - KAPPA 753T - 12

INFINITY Kappa 203S - KAPPA 753T - 13

x2× 2× 2× 2× 2× 6× 2× 2× 1× 2

INFINITY Kappa 203S - KAPPA 753T - 14

INFINITY Kappa 203S - KAPPA 753T - 15

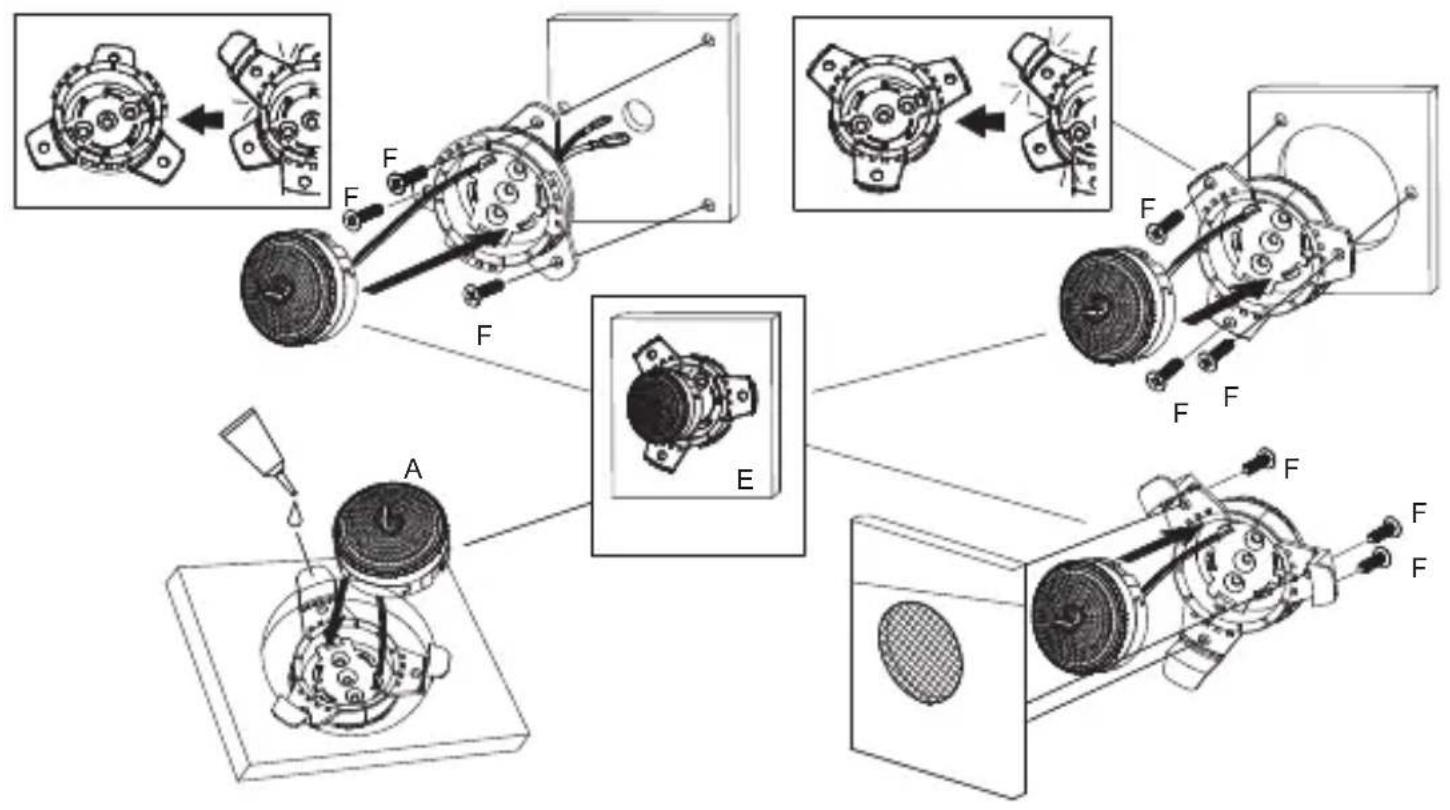

INFINITY Kappa 203S - KAPPA 753T - 16

Specifications

  • Type: Tweeter à dôme en soie et entrainement pérophérique 19 mm (3/4")
  • Puissance admissible : 50 Wrms, 150 W créte
  • Sensibilité (à 2,83 V): 93 dB
  • Réponse en fréquence: 2 kHz - 40 kHz
  • Impédance: 3,0 ohms

Paramètres de Thiele-Small

Crossover Point: 4,6 kHz

INFINITY Kappa 203S - Paramètres de Thiele-Small - 1

HARMAN International Industries, Incorporated 8500 Balboa Boulevard, Northridge, CA 91329 USA © 2021 HARMAN International Industries, Incorporated. Tous droits réservés.

Infinity est une marque commerciale de HARMAN International Industries, Incorporated, déposée aux États-Unis et/ou dans d'autres pays.

Les caractéristiques, les specifications et l'aspect sont susceptibles d'être modifiés sans préavis.

Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : INFINITY

Modèle : Kappa 203S

Catégorie : Haut-parleur
