STWM711 - Microphone Vonyx - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone sans fil VHF
Marque	Vonyx
Modèle	STWM711
Catégorie	Microphone
Numéro de référence	179.185
Plage de fréquences	200.175 - 201.400 MHz
Stabilité en fréquence	< 0.005%
Réponse en fréquence	40 Hz - 20 kHz
Rapport signal/bruit	> 100 dB
Distorsion harmonique totale	< 0.5%
Classe	2
Alimentation récepteur	220-240V AC/50 Hz via adaptateur 13-15V DC/500 mA
Batterie émetteur	2 piles AA 1.5V
Dimensions récepteur	210 x 145 x 42 mm
Dimensions micro main	238 x 50 x 50 mm
Sorties audio	Sortie AF et sortie mixage (Jack 6.35 mm)
Antennes	Deux antennes orientables
Température de fonctionnement	5°C à 35°C
Entretien	Nettoyer avec un chiffon sec, sans produits chimiques
Sécurité	Ne pas ouvrir le boîtier, ne pas exposer à l'humidité, utiliser pièces d'origine
Réparabilité	Faire réparer par un technicien habilité (pièces d'origine)
Informations générales	Utilisation en intérieur uniquement, ne pas jeter avec les ordures ménagères

FOIRE AUX QUESTIONS - STWM711 Vonyx

Comment allumer le système micro sans fil ?

Pour allumer le système, commencez par mettre l'interrupteur POWER du récepteur sur ON. Ensuite, allumez l'émetteur (micro main) en positionnant son interrupteur Power sur ON. Le témoin lumineux du récepteur doit s'allumer.

Que faire si le microphone ne produit aucun son ?

Vérifiez d'abord que l'interrupteur de l'émetteur est sur ON et que la batterie est correctement installée (respectez la polarité). Si la LED rouge de l'émetteur ne brille pas, remplacez la batterie. Assurez-vous aussi que le récepteur est allumé et que le volume est réglé.

Comment régler le volume du micro ?

Réglez d'abord le volume du récepteur sur la position 12h (mi-course). Ensuite, ajustez le volume de votre amplificateur ou table de mixage au niveau souhaité. Évitez de régler le volume du récepteur trop fort pour prévenir les distorsions.

Comment remplacer la batterie de l'émetteur ?

Ouvrez le couvercle du compartiment batterie situé sur l'émetteur. Insérez 2 piles AA 1.5V en respectant la polarité indiquée. Refermez le couvercle. Si l'appareil n'est pas utilisé longtemps, retirez les piles pour éviter les fuites.

Que faire en cas de distorsion du son ?

Si la distorsion augmente graduellement, vérifiez le témoin de batterie faible sur l'émetteur. S'il est rouge, remplacez la batterie. Ajustez aussi le niveau de l'émetteur et le volume du récepteur.

Comment brancher le récepteur à un amplificateur ?

Reliez le cordon audio de la sortie AF ou mixage du récepteur (Jack 6,35 mm) à l'entrée audio de votre amplificateur. Branchez ensuite le bloc secteur sur le récepteur et sur une prise 230V/50Hz.

Comment nettoyer le micro ?

Utilisez un chiffon sec et doux pour nettoyer l'appareil. N'utilisez pas de produits chimiques (alcool, solvants) qui pourraient abîmer le revêtement.

Peut-on utiliser le micro en extérieur ?

L'appareil est conçu pour une utilisation en intérieur uniquement. Ne l'exposez pas à la pluie ou à l'humidité, car cela pourrait causer une décharge électrique ou un dysfonctionnement.

Que faire si la portée est réduite ou s'il y a des pertes de son ?

Vérifiez que les antennes sont correctement positionnées (à 45° de la verticale) et qu'elles ne touchent pas de surfaces métalliques. Rapprochez l'émetteur du récepteur et évitez les obstacles. Identifiez et éliminez les sources d'interférences (autres appareils RF).

Comment améliorer la réception du signal ?

Placez les antennes à 45° par rapport à la verticale et assurez-vous qu'elles ne se touchent pas. Maintenez une distance minimale entre l'émetteur et le récepteur. Évitez les surfaces métalliques et les obstacles. Faites un test pour repérer les zones mortes avant une utilisation en public.

MODE D'EMPLOI STWM711 Vonyx

Nous you remercions d'avoir achete un produit Vonyx. Veuillez dire la presente notice avant l'utilisation afin de pouvoir en profiter pleinement.

Veuillez dire la notice avant toute utilisation. Respectez impératifement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la presente notice pour pouvoir vous y reporter ultérieurement.

• Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaître peu de temps après.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boitier.
• Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait cause des décharges électriques et dysfonctionnements..
• Ne placez pas l'appareil à proximé de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouïes de ventilation.
• L'appareil n'est pas concu pour une utilisation en continu.
• Faites attention au cordon secteur, il ne doit pas etre endommagé.
• Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
• Ne branchez pas et ne débranchez pas l'appareil avec les mains mouillées.
• Seul un technicien spécialise peut replacer la fiche secteur et / ou le cordon secteur.
• Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l'appareil, NE L'ALLUMEZ PAS. Contactez vous revendeur. NE BRANCHEZ PAS l'appareil à un rêostat ou un dimmer.
• Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
• Seul un technicien habilité et spécialisé peut effectuer les réparations
• Branchez l'appareil à une prise secteur 220-240 Vac/50 Hz avec terre, avec un fusible 10-16 A.
• Pendant un orage ou en cas de non utilisation prolongée de l'appareil, débranchez l'appareil du secteur.
• En cas de non utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiente. Ne l'utilise jamais dans des pieces humides ou en extérieur.

• Afin d'éviter tout accident en entreprise, vous doivent respecter les conseils et instructions.

• N'allumez pas et n'eteignez pas l'appareil de maniere repétée. Cela réduit sa durée de vie.

• Conservez l'appareil hors de la portée des enfants. Ne laisses pas l'appareil sans surveillance.
• N'utilise pas d'áerosols pour nettoyer les interrupteurs. Les résidus créé des dépôts et de laGRAisse. En cas de dysfonctionnement,mandez conseil à un spécialiste.
• Ne forcez pas les réglages.
• L'appareil contient un haut-parleur pouvant engendrer des champs magnétiques. Tenez cet apparéil à 60 cm au moins d'un télévisueur ou ordinateur.
• Cét apparéil contient un accumulateur rechargeable au plomb. Rechargez-le tous les trois mois en cas de non utilisation prolongée de l' apparéil sinon l'accumulateur pourrait être endommagé.
• Si l'accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l'ancien accumulateur dans un container de recyclage adapté.
• Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
• Pour nettoyer l'appareil, n'utilise pas de produits chimiques qui abiment le revêtement, utilisez uniquement un tissu sec.
• Tenez toujours l'appareil éloigné de tout équipement électrique pouvant causeurs des interférences.
• Pour toute réparation, il faut impératifement utiliser des pieces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses.
• Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.
• Assurez-vous que le cordon secteur n'est pas abimé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état.
• La tension d'alimentation est de 220-240Vac/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifie que la tension d'alimentation du pays est compatible avec l'appareil.
• Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.

Ce symbole doit attirer l'attention de l'utilisateur sur les tensions élevées générées dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.

Ce symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.

Cet appeareil porte le symbole CE. Il est interdit d'effectuer toute modification sur I'appareil. La certification CE et la garantie deviendraient caduques!

NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en interieur avec une plage de température maximale autorisée entre 5^ / 41^ et 35^ / 95^ .

Ne jetez pas les produits electriques dans la poubelle domestique. Deposez-les dans une decharge. Demandez conseil aux autorises ou a tou revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d'un produit à l'autre. Tout droit de modification réservé sans notification préalable.

N'essayez pas de réparer l'appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d'accidents ou dommages causes par une utilisation inappropriée de l'appareil ou un non respect des consignes générées dans cette notice. Vonyx ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non respect des consignes de sécurité et avertissements. Cea est également valable pour tous les dommages qu'elle que soit la forme.

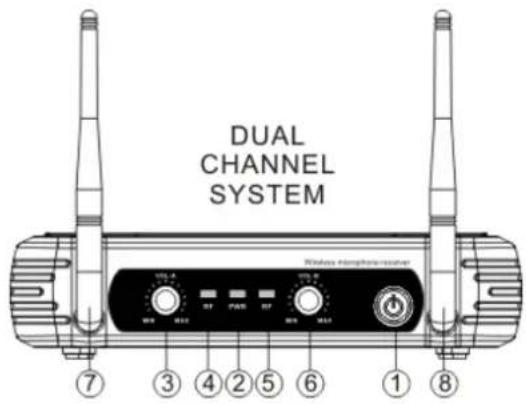

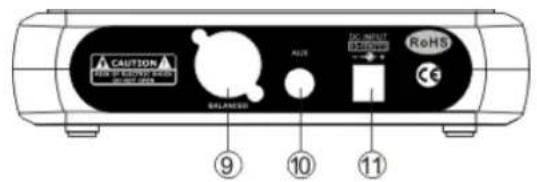

FACE AVANT ET FACE ARRIERE

REAR PANEL

1. Interrupteur Power
2. Témoin de fonctionnement
3. Reglage de volume canaux A (Non disponible par 179.185 et 179.187)
4. LED tímoin canaux A (Non disponible par 179.185 et 179.187)
5. LED tímoin canaux B
6. Reglage volume canaux B
7. Bornier entree antenne
8. Bornier entree antenna canaux B
   9.Sortie AF
   10.Sortie mixage AF
9. Cordon secteur

Desmodeles:

179.178:STWM712H système VHF 2 canaux, 2 micros serre-tête
179.180:STWM712C système VHF 2 canaux, micro main + émetteur de poche
179.183:STWM712 système micro main 2 canaux micro main.
179.185:STWM711syste me micro main 1 canal micro main.
179.187:STWM711H système VHF 1 canaux, 1 micros serre-tête

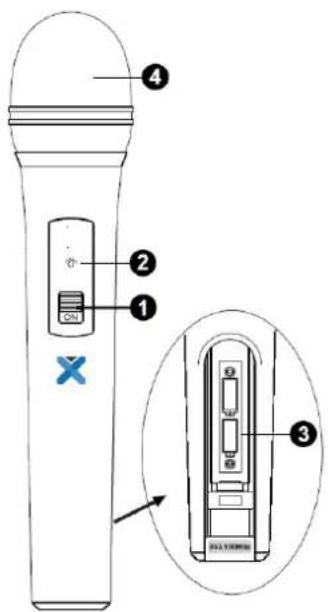

MICROPHONES MAIN

1. Interrupteur Power ON/OFF.
2. Témoin batterie faible : brille en rouge lorsque la puissance est faible : remplacez la batterie.
3. Couvercle compartment batterie: ouvre-le pour installer la batterie. Pensez à retarder la batterie en cas de non utilisation prolongée pour éviter qu'elle ne coule.
4. Grille: Protège la capsule et permet de diminuer les bruits de souffle.

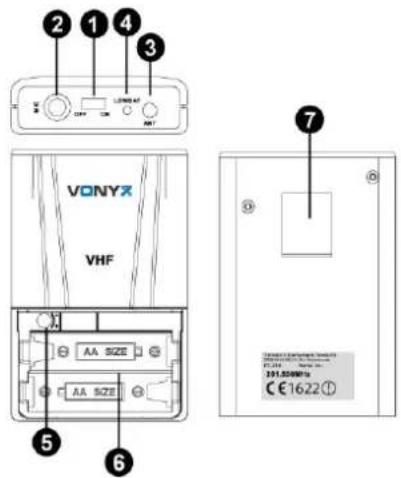

EMETTEUR DE POCHE

1. Power ON/OFF and Audio mute switch.
2. Entrée micro : pour micro serre-tête et micro cravate.
3. Antenne
4. Témoin de batterie faible: Brille en rouge lorsque la puissance est faible et qu'il faut remplacer la batterie
5. Réglage de volume : pour régler l'amplification d'entrée audio de l'émetteur.
6. Couvercle compartment batterie: ouvrez-le pour installer la batterie.

Pensez à retarder la batterie en cas de non utilisation prolongée pour éviter qu'elle ne coule.

1. Clip de ceinture

MICROPHONE SERRE-TETE

Reliez la fiche du microphone serre-tete livre à la prise de l'émetteur (voir ci-dessous).

BRANCHEMENTS

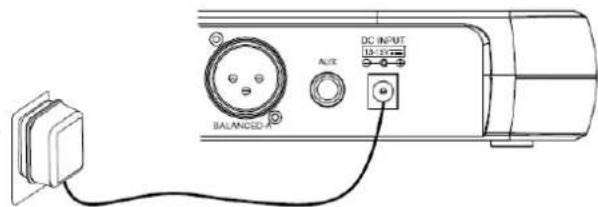

1. Branchement alimentation récepteur : reliez le bloc secteur à la fiche DC à l'arrête du récepteur. Branchez le bloc secteur à une prise 230V / 50Hz

1. Antenne: Placez l'antenne à 45^ de la verticale, voir schema ci-dessous.

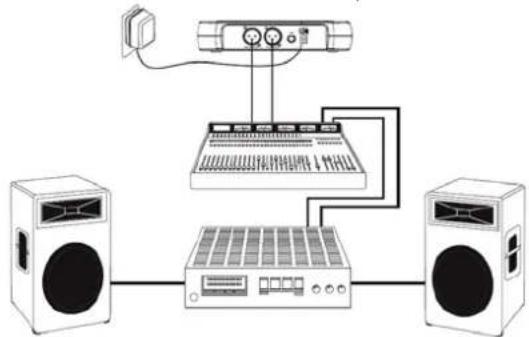

1. Branchements audio : reliez le cordon audio de la sortie audio du recepteur à l'entrée sur votre amplificateur.

FONCTIONNEMENT

Tout d'abord, eteignez le système, mettez les réglages de volume des récepteurs sur le minimum et allumez le récepteur. L'affichage s'éclaire, le système se met sur le dernier mode de fonctionnement.

Lorsque l'affichage du recepteur indique la valeur du signal RF, le témoin des antennes affiche Antenne A ou B. Réglez le volume au niveau souhaité.

Réglage volume

Réglez le volume du récepteur sur la position 12h. Puis réglez le volume de l'amplificateur ou de la table de mixage au niveau souhaité. Si le volume du récepteur est régled trop fort, l'amplificateur va produit des distorsions qui pourrait endommager l'amplificateur et / ou les enceintes.

Pour un meilleur son :

1. You'vedez tousy voir l'antenne depuis I'emplacement de I'emetter.
2. La distance entre l'émetteur et le récepteur doit être aussi faible que possible.
3. Si le récepteur a deux antennes, elles doivent être positionnées à 45^ de la verticale.
4. Les antennes ne doivent pas etre placees a coté de surfaces metalliques.
5. Les antennes ne doivent pas se toucher ni se croiser.
6. Avant d'utiliser le système en presence de public, faites un test pour trouver les "points morts". Evitez ces endroits lors du fonctionnement.

PROBLEMES

PROBLEME	LED tímoin	SOLUTION
Pas de son	La LED rouge de l'émetteur ne brille pas	Mettez l'interrupteur POWER ON/OFF sur la position ON. Assurez-vous que la batterie soit correctement placée, respectez la polarité. Le cas échéant, remplacez la batterie morte par une batterie neuve.
Pas de son	La LED rouge de l'émetteur brille	Mettez l'interrupteur MUTE/ON sur ON.
Pas de son	LA LED rouge POWER du récepteur ne brille pas.	Assurez-vous que le bloc secteur est bien branché dans la prise DC. Assurez-vous que la tension d'alimentation délivrée soit correcte.
Pas de son	Les LEDs de réception de signal s'allument.	Tournez le réglage de volume du récepteur. Assurez-vous que les branchements du récepteur avec l'équipement externe sont bien faits.
Le niveau de son est différent du niveau d'un instrument relié.	Les témoins A/B du récepteur s'allument.	Réglz le niveau de l'émetteur et le volume du récepteur comme souhaité.
Le niveau de distorsion augmente graduèlement.	Les témoins A/B du récepteur et LOW BATTERY DE l'émetteur s'allument.	Remplacez la batterie de l'émetteur.
Bruits, ronflements ou autres signaux radioopsis.	Les témoins A/B brillent.	Identifiez les sources possibles d'interférences (autres sources RF) et éteignez-les ou utilisez un système fonctionnant sur une autre fréquence.
Perte momentanée de son lorsque l'émetteur est déplaced dans la zone d'utilisation	Les LEDs A/B du récepteur brillent en cas de perte de signal	Repositionnez le récepteur et faites des tests. Si les interférences audio persistent, repêrez les "endroits morts" et évitez-les pendant le fonctionnement.

VHF MICROPHONE

ENGLISH

Dans certaines zones, une autorisation de fonctionnement pour cet apparéil peut être nécessaire. Consultez les autorités compétentes dans toute pays. La demande de licence pour les systèmes de microphones sans fil est de la responsabilité de l'utilisateur, l'autorisation dépend de la classification de l'utilisateur, du domaine d'application et de la fréquence.

TECHNICAL SPECIFICATION / TECHNISCHE SPECIFICATION / TECHNISCHE DATEN / ESPECIFICACIONES TECNICAS / SPECIFICATIONS TECHNIQUES

	STWM712H	STWM712C	STWM712	STWM711	STWM711H
Ref.nr:	179.178	179.180	179.183	179.185	179.187
Frequency range:	200.175Mhz201.400Mhz			200.175Mhz	200.175Mhz201.400Mhz
Frequency stability:	<0.005%
Maximum deviation range:	15 kHz
Frequency response:	40 Hz - 20 kHz
S/N Ratio:	>100 dB
Audio Dynamic Range:	>100 dB
T.H.D.:	< 0.5%
Class:	2
Rated voltage:	AC220~240V 50Hz
Adapter:	13-15V DC / 500mA
Dimensions:	210 x 145 x 42 mm

	Bodypack PT-218	Handheld HT-218
Frequency range:	201.400Mhz / 200.175Mhz
Receiving Sensitivity:	60 dB S/N ratio (12dBU)
S/N Ratio:	>100 dB
Battery:	2x 1.5V AA Battery
Class:	2
Dimensions:	100 x 65 x 30 mm	238 x 50 x 50 mm
