DS3880W - Station d'accueil audio PHILIPS - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil DS3880W PHILIPS au format PDF.
| Type de produit | Station d'accueil audio |
| Marque | PHILIPS |
| Modèle | DS3880W |
| Dimensions (unité principale) | 198 × 100 × 215 mm (P × l × H) |
| Poids (unité principale) | 1,32 kg |
| Poids (avec emballage) | 1,95 kg |
| Alimentation secteur | Entrée 100-240 V~, 50/60 Hz, 1 A/1,2 A ; Sortie 12 V = 3,0 A |
| Consommation (fonctionnement) | 35 W |
| Consommation (veille) | ≤ 0,5 W |
| Puissance de sortie (amplificateur) | 4 × 4 W RMS |
| Réponse en fréquence | 63 - 20 000 Hz |
| Rapport signal/bruit | > 75 dB |
| Enceintes (impédance) | 8 ohms |
| Enceintes (type) | 40 mm à gamme étendue |
| Connectivité sans fil | Wi-Fi 802.11b/g, sécurité WEP/WPA/WPA2 |
| Fonction AirPlay | Oui (compatible iTunes 10+, iOS 4.3+) |
| Port USB | Charge et lecture iPod/iPhone/iPad (câble USB Apple non fourni) |
| Entrée MP3 Link | Lecture depuis lecteur audio externe via câble fourni |
| Batterie intégrée | Oui (rechargeable, pour utilisation nomade) |
| Contenu de l'emballage | Unité principale, adaptateur secteur, câble MP3 Link, socle de recharge, manuel d'utilisation (CD-ROM), guide de démarrage rapide |
| Entretien et nettoyage | Nettoyer avec un chiffon sec uniquement. Ne pas utiliser de liquides. |
| Sécurité | Ne pas ouvrir l'appareil. Éviter l'exposition à la pluie ou à l'humidité. Conserver à l'abri des sources de chaleur. Laisser un espace de 10 cm autour pour la ventilation. |
| Fonctions principales | Diffusion audio AirPlay, charge et lecture iPod/iPhone/iPad via USB, lecture depuis appareil externe via MP3 Link |
FOIRE AUX QUESTIONS - DS3880W PHILIPS
Questions des utilisateurs sur DS3880W PHILIPS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Station d'accueil audio au format PDF gratuitement ! Retrouvez votre notice DS3880W - PHILIPS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DS3880W de la marque PHILIPS.
MODE D'EMPLOI DS3880W PHILIPS
2 Votre équipement de divertissement 8
Contenu de l'emballage 8
Autres éléments nécessaires... 8
Présentation de l'unité principale 10
Initiation à l'utilisation d'AirPlay 11
3 Préparation 12
Alimentation 12
Allumez contre DS3880W 12
4 Connexion à votre réseau domestique
Wi-Fi pour AirPlay 13
Scénario 1: connexion à un routeur WPS 13
Scénario 2: connexion à un routeur autre
que WPS 14
5 Lecture 20

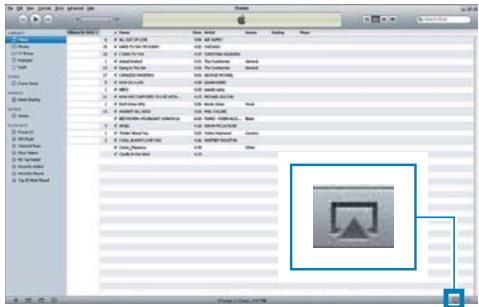

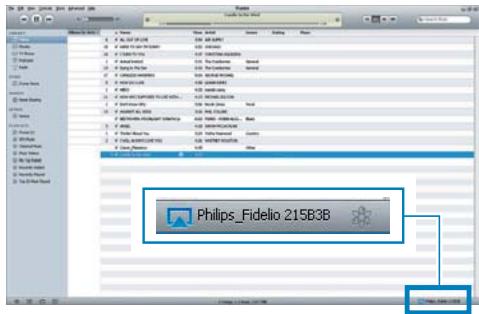

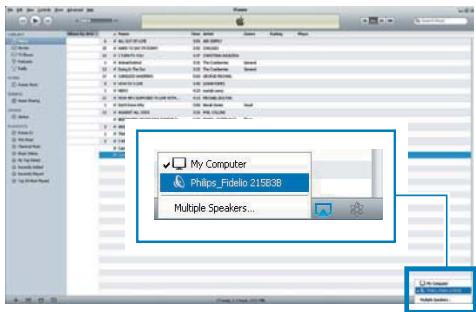

Diffusez le son de votre bibliothèque musicale
iTunes sur DS3880W 20
Contrôlez la lecture 21
Utilisez les réglages audio avancés 22
Lecture/rechargement de votre
iPod/iPhone/iPad via la prise USB 22
Lecture à partir d'un appareil externe 23
6 Mettre à jour le micrologiciel 24

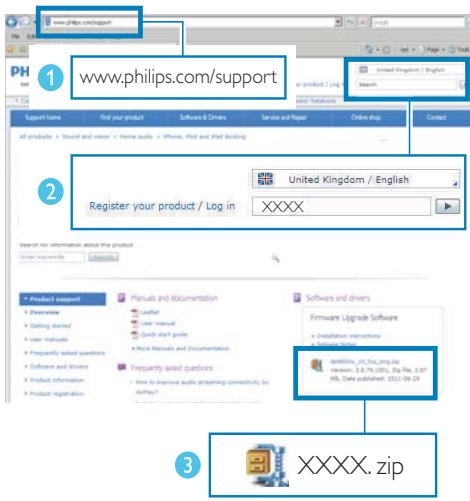

Téléchargement du fichier de mise à jour 24
Mise à jour à partir de la page de
Configuration 24
7 Informations sur le produit 26
Caractéristiques techniques 26
8Dépannage 27
Sécurité
Informations destinées à l'Europe : Signification des symboles de sécurité
RISK OF ELECTRIC SHOCK DO NOT OPEN
CAUTION TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE REFER TO QUALIFIED SERVICE PERSONNEL
Le point d'exclamation signale des points importants et vous invite à consulter la documentation fournie afin d'éviter tout problème de fonctionnement et de maintenance.
Le symbole éclair signifie que les composants non isolés de l'appareil peuvent provoquer une décharge électrique.
Afin de limiter les risques d'incendie ou de décharge électrique, conservez l'appareil à l'abri de la pluie ou de l'humidité. Aucun objet rempli de liquide, tel qu'un vase, ne doit être placé sur l'appareil.
Lisez attentivement ces consignes. Conservez soigneusement ces consignes. Tenez compte de tous les avertissements. Respectez toutes les consignes. N'utilisez pas cet appareil à proximité d'une source d'eau. Nettoyez l'appareil avec un chiffon sec uniquement.
N'obstruez pas les orifices de ventilation. Installez l'appareil conformément aux consignes du fabricant. Ne retirez pas le boîtier de l'appareil. L'appareil ne doit pas être exposé aux fuites goutte à goutte ou aux éclaboussures, à la pluie ou à l'humidité. Conservez l'appareil à l'abri des rayons du soleil, des flammes nues et de toute source de chaleur. N'installez pas l'appareil à proximité de sources de chaleur telles que des radiateurs, registres de chaleur, poêles ou autres appareils électriques (amplificateurs par exemple). Ne placez aucun autre équipement électrique sur l'appareil. Ne placez pas sur l'appareil des objets susceptibles de l'endommager (par exemple, objets remplis de liquide ou bougies allumées). Cet appareil peut contenir des piles. Reportez-vous aux consignes de sécurité et de mise au rebut des piles de ce manuel d'utilisation. Si la fiche d'alimentation ou un coupleur d'appareil est utilisé comme dispositif de sectionnement, celui-ci doit rester facilement accessible.
Avertissement
- Ne retirez jamais le boîtier de l'appareil.
- Ne graissez jamais : aucun composant de cet appareil.
- Ne posez jamais cet appareil sur un autre équipement électrique.
- Conservez cet appareil à l'abri des rayons du soleil, des flammes nues et de toute source de chaleur. Veillez à maintenir un accès facile au cordon d'alimentation, à la fiche ou à l'adaptateur pour débrancher l'appareil.
Avertissement
- Pour éviter toute blessure, ne mettez jamais vos doigts dans le tube de basses (1) ni vos mains dans l'anneau en aluminium (2).
Risque de surchauffe! N'installez jamais cet appareil dans un espace confiné. Laissez toujours au moins dix centimètres d'espace libre autour de cet appareil pour assurer une bonne ventilation. Assurez-vous que des rideaux ou d'autres objets ne recouvrent pas les orifices de ventilation de cet appareil.
Fusible secteur
Ces informations s'appliquent uniquement aux produits équipés d'une prise secteur pour le Royaume-Uni.
Ce produit est équipé d'une fiche moulée certifiée. Si vous changez le fusible, utilisez-en un qui possède :
les classifications affichées sur la prise, - une norme BS 1362 et la marque ASTA.
Contactez notre revendeur si vous n'êtes pas sûr du type de fuse à utiliser.
Attention: Pour que ce produit soit conforme à la directive CEM (2004/108/EC), ne séparez pas la fiche d'alimentation du cordon d'alimentation.
Avertissement
Ce produit est conforme aux spécifications d'interférence radio de la Communauté Européenne.
Au sein de l'UE, l'appareil peut être utilisé à l'intérieur sans restrictions. En France, par contre, il ne peut pas être utilisé à l'extérieur sur toute la bande jusqu'à nouvel ordre.
Ce produit est conforme aux spécifications de la directive 1999/5/CE.
Modifications
Les modifications non autorisées par le fabricant peuvent annuler le droit des utilisateurs à utiliser cet appareil.
Votre produit a été conçu et fabriqué avec des matériaux et des composants de haute qualité pouvant être recyclés et réutilisés.
La présence du symbole de poubelle barrée sur un produit indique que ce dernier est conforme à la directive européenne 2002/96/EC.
Veuillez vous renseigner sur votre système de gestion des déchets d'équipements électriques et électroniques.
Veuillez respecter la réglementation locale et ne jetez pas vos anciens produits avec les ordures ménagères courantes. La mise au rebut correcte de l'ancien produit permet de préserver l'environnement et la santé.
Votre produit contient des piles relevant de la directive européenne 2006/66/EC, qui ne peuvent être jetées avec les ordures ménagères. Renseignez-vous sur les dispositions en vigueur dans votre région concernant la collecte séparée des piles car la mise au rebut correcte permet de préserver l'environnement et la santé.
Attention
- Risque de fuite : utilisez uniquement le type de pile préconisé. Ne placez pas ensemble des piles neuves et des piles usagées. Ne mêlez pas plusieurs marques de piles. Respectez la polarité. Retirez les piles des appareils inutilisés pendant une période prolongée. Rangez les piles dans un endroit sec.
- Risque de blessures : portez des gants lorsque vous manipulez des piles qui fuient. Rangez les piles hors de portée des enfants et des animaux domestiques.
- Risque d'explosion: ne court-circuitez pas les piles. N'exposez pas les piles à une chaleur excessive. Ne jetez pas les piles au feu. N'endommagez pas les piles et ne les démontez pas. Ne rechargez pas de piles non rechargeables.

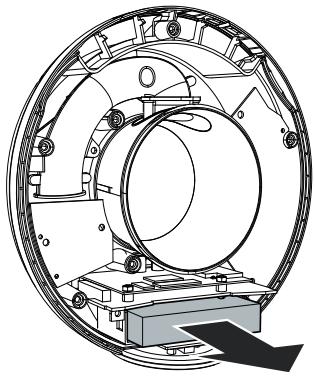

Confiez toujours votre produit à un professionnel pour remplacer la batterie intégrée.
Informations sur l'environnement
Tout emballage superflu a été supprimé. Nous avons fait notre possible pour permettre une séparation facile de l'emballage en trois matériaux : carton (boîte), polystyrène mousse (qui amortit les chocs) et polyéthylène (sacs, feuille protectrice en mousse).
Votre appareil se compose de matériaux recyclables et réutilisables à condition d'être démontés par une entreprise spécialisée.
Respectez les réglementations locales pour vous débarrasser des emballages, des piles usagées et de votre ancien équipement.
Made for
iPod
iPhone
iPad
AirPlay
« Made for iPod» (Compatible avec l'iPod), « Made for iPhone» (Compatible avec l'iPhone) et « Made for iPad» (Compatible avec l'iPad) signifient qu'un appareil électronique est créé spécialement pour être connecté à un iPod, iPhone ou iPad et que le développeur certifie que le produit satisfait aux normes de performances Apple. Apple n'est pas responsable du fonctionnement de cet appareil ou de sa conformité aux normes de sécurité et aux normes réglementaires. Notez que l'utilisation de cet accessoire avec un iPod, un iPhone ou un iPad peut affecter les performances sans fil. AirPlay, iPod et iPhone sont des marques commerciales de Apple Inc. déposées aux États-Unis et dans d'autres pays. iPad est une marque commerciale d'Apple, Inc.
Symbole d'équipement de classe II:
Appareil de CLASSE II avec système de double isolation et sans connexion protégée (mise à la terre) fournie.
Remarque
- La plaque signalétique est située sous l'appareil.
2 Voiture équipement de divertissement
Félicitations pour votre achat et bienvenue dans le monde de Philips ! Pour profiter pleinement de l'assistance offerte par Philips, enregistrez votre produit à l'adresse suivante : www.philips.com/welcome.
Si vous contactez Philips, vous devrez fournir les numéros de modèle et de série de cet appareil. Les numéros de série et de modèle sont indiqués sous l'appareil. Notez ces numéros ici: N° de modèle
N° de série
La technologie Apple AirPlay vous permet de diffuser votre bibliothèque musicale iTunes hébergée sur un Mac, PC, iPhone, iPod touch ou iPad sur n'importe quel appareil compatible AirPlay (par exemple, votre DS3880W) connecté au réseau Wi-Fi.
Si vous disposez d'un appareil compatible AirPlay (par exemple, votre DS3880W), vous pouvez :
diffuser du son depuis votre bibliothèque musicale iTunes dans n'importe quelle pièce de votre maison, choisir l'appareil compatible AirPlay sur lequel diffuser la musique (si vous avez plusieurs appareils de ce type chez vous), diffuser du son sur plusieurs appareils compatibles AirPlay simultanément (depuis la bibliothèque musicale iTunes de votre PC/Mac uniquement).
Conseil
- Rendez-vous sur le site www.philips.com/welcome pour plus d'informations sur les accessoires Philips compatibles AirPlay.
Avec votre DS3880W, vous pouvez également :
- charger vous iPod/iPhone/iPad via la prise USB à l'aide d'un câble USB Apple (non fourni);
- lire votre bibliothèque musicale iTunes sur votre iPod/iPhone/iPad via la prise USB directement, tout en le chargeant;
- dire la musique depuis d'autres appareils audio via la prise MP3-LINK.
Contenu de l'emballage
Vérifiez et identifiez les différentes pièces contenues dans l'emballage :
- Unité principale DS3880W (avec module Wi-Fi intégré) 1 adaptateur secteur 1 câble MP3 Link
- Socle de recharge
- Manuel d'utilisation (en CD-ROM) Guide de démarrage rapide
Autres éléments nécessaires...
Pour diffuser l'audio sans fil via AirPlay, vous avez besoin des éléments suivants :
- un routeur certifié Wi-Fi;
- un hôte pour votre bibliothèque sociale iTunes, par exemple, un iPod touch/iPhone/iPad équipé du système d'exploitation iOS 4.3 (ou ultérieur) ou un PC/Mac avec Wi-Fi sur lequel iTunes 10 (ou ultérieur) est installé.
Votre DS3880W doit être connecté au même réseau local que l'appareil hébergeant iTunes via le routeur Wi-Fi.
Liste d'appareils hôte itunes compatibles pour airplay.
Concernant AirPlay, votre DS3880W est compatible avec :
- un PC ou Mac disposant du Wi-Fi sur lequel est installé iTunes 10 (ou version ultérieure) et
les modèles iPod/iPhone/iPad équipés d'iOS 4.3 (ou ultérieur) :
iPad 2, iPad, iPhone 4, iPhone 3GS - iPod touch (2ème, 3ème et 4ème générations)

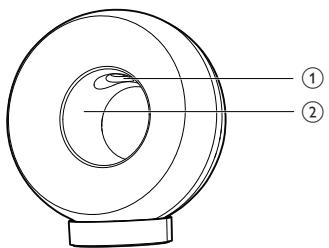

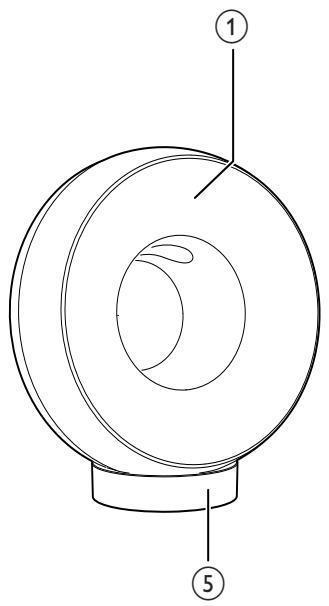

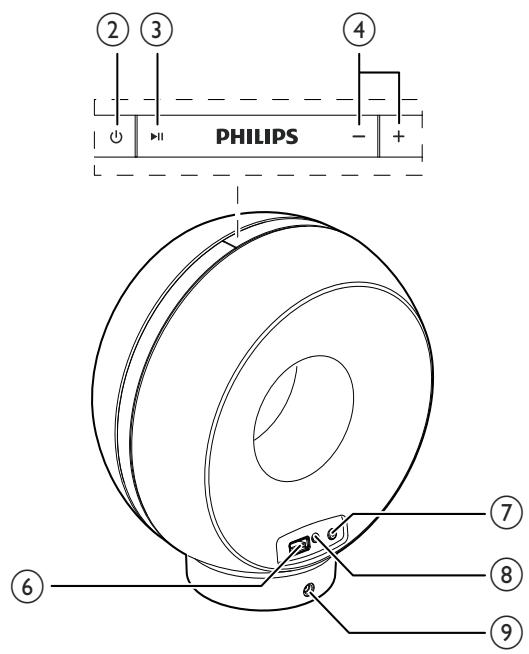

Présentation de l'unité principale
① Voyant d'alimentation ② Metre DS3880W sous/hors tension. 3 Permet de démarrer ou de suspendre la lecture. 4 +/- Régler le volume. (Le fait d'appuyer sur les deux boutons, puis de les maintenir enfoncés) permet de réinitialiser DS3880W. ⑤ Support
⑥ USB

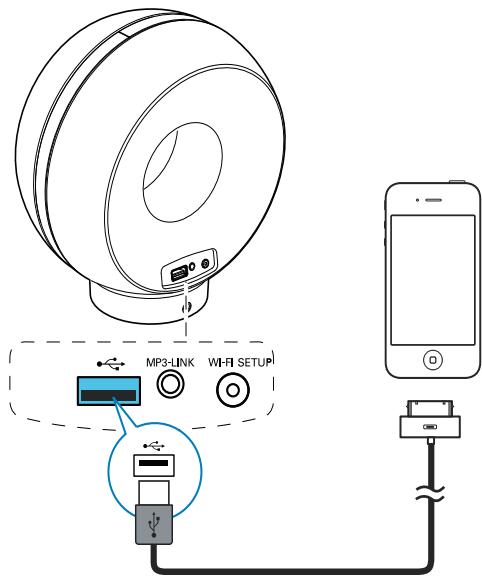

- Connecter un iPod/iPhone/iPad via un câble USB Apple (non fourni).
- Permet de connecter l'unité à un réseau Wi-Fi.
- Afficher l'état de la connexion Wi-Fi de l'unité.
⑧ MP3-LINK

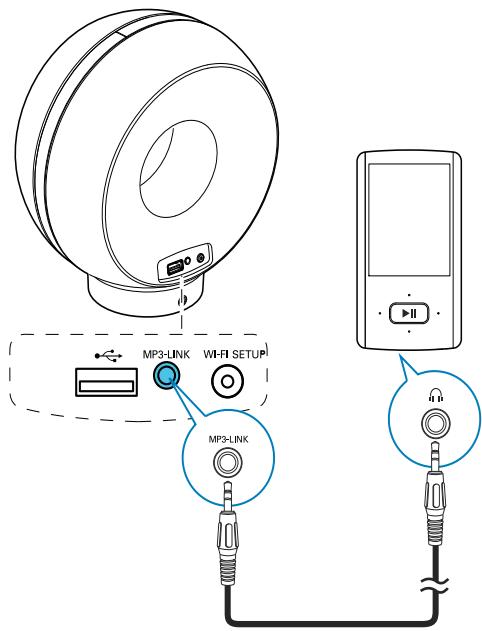

- Connecter un lecteur audio externe via le câble MP3 Link fourni.
⑨ DC IN - Connecter l'adaptateur secteur.
Initiation à l'utilisation d'airplay
Pour démarrer avec AirPlay, vous nevez :
1 mettre à niveau votre iPod touch/iPhone/iPad vers la dernière version du système d'exploitation iOS (iOS 4.3 ou ultérieure). - Ou installer la dernière version d'iTunes (iTunes 10 ou ultérieur) sur votre PC/Mac. 2 Connectez votre DS3880W au secteur, puis allumez l'appareil (voir 'Préparation' à la page 12). 3 Connectez votre DS3880W à votre réseau domestique Wi-Fi existant. 4 Assurez-vous que votre iPod touch/iPhone/iPad ou PC/Mac est lui aussi connecté au même réseau Wi-Fi.
3 Préparation
Les instructions fournies dans ce chapitre doivent être suivies dans l'ordre énoncé.
Attention
- Risque d'endommagement du produit! Vérifie que la tension d'alimentation du secteur correspond à la tension figurant sous l'unité.
- Risque d'électrocution ! Lorsque vous débranchez l'adaptateur secteur, tirez sur la fiche électrique, jamais sur le cordon.
- Avant de brancher le cordon d'alimentation, vérifie que vous avez bien effectué toutes les autres connexions.
DS3880W dispose d'une batterie intégrée pour vous permettre d'apprécier la musique à tout moment. Avant utilisation, assurez-vous de la charge complète de la batterie intégrée.

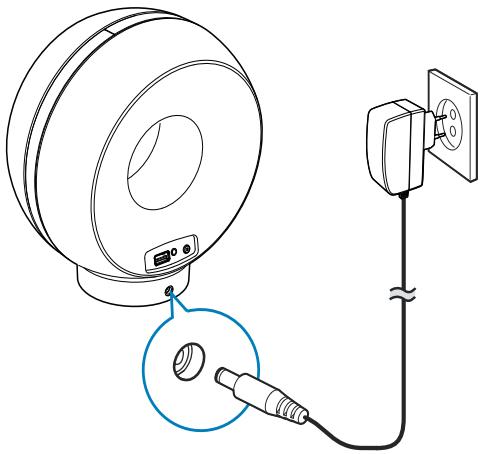

1 Connectez l'unité principale DS3880W à la base de recharge. 2 Connectez le cordon d'alimentation CA :
- à la prise DC IN située à l'arrière de la base de recharge;
Conseil
- Après la connexion à l'alimentation secteur, si la charge de la batterie intégrée est complète, le voyant d'alimentation situé à l'avant de l'unité reste bleu; si la charge de la batterie intégrée n'est pas complète, le voyant d'alimentation clignote en bleu; si la batterie est vide, le voyant d'alimentation devient rouge.
Allumez contre DS3880W
1 Appuyez sur le bouton du haut pour allumer l'unité. 2 Attendez que le démarrage de l'unité ait réussi.
Le démarrage prend environ 35 secondes. Pendant le démarrage, le voyant Wi-Fi SETUP à l'arrière de l'unité principale passe au vert et clignote rapidement. Après le démarrage, si aucune connexion Wi-Fi n'a été configurée pour votre DS3880W, le voyant Wi-Fi SETUP passe au vert et commence à clignoter lentement.
Pour éteindre l'unité, appuyez de nouveau sur 0.

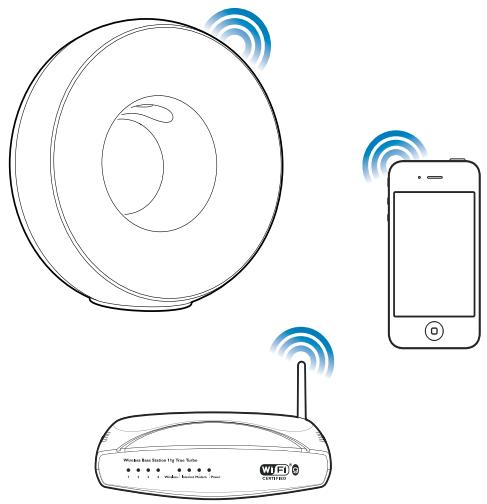

4 Connexion à votre réseau domestique wi-fi pour airplay
Pour connecter votre DS3880W à votre réseau domestique Wi-Fi existant, vous devez appliquer les paramètres Wi-Fi de votre réseau domestique au DS3880W. Pour ce faire, vous pouvez procéder de deux façons (en fonction du type de routeur Wi-Fi que vous utilisez):

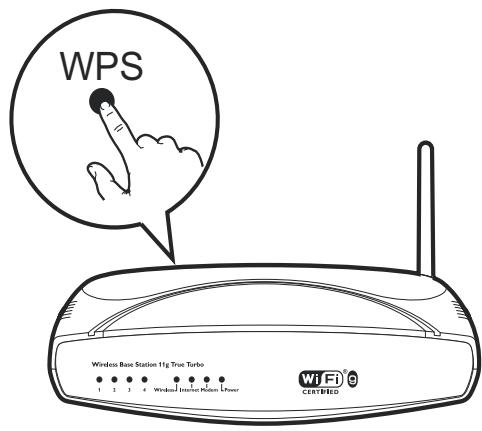

- Automatiquement : si votre routeur Wi-Fi est compatible WPS (Wi-Fi Protected Setup) et prend en charge PBC (Push Button Connection) (voir 'Scenario 1 : connexion à un routeur WPS' à la page 13) Manuellement : si votre routeur Wi-Fi ne prend pas en charge WPS (voir 'ScENARIO 2 : connexion à un routeur autre que WPS' à la page 14) Une fois la connexion obtenue, votre DS3880W garde en mémoire vos paramètres Wi-Fi domestiques. Vous pouvez utiliser AirPlay une fois le
DS3880W allumé et connecté de façon automatique à votre réseau domestique Wi-Fi.
Avant de connecter le DS3880W à votre réseau domestique Wi-Fi, vérifiez les points qui seront.
1 Assurez-vous que votre routeur Wi-Fi est bien alimenté et qu'il fonctionne correctement. 2 Assurez-vous que le DS3880W est sous tension et qu'il a bien démarré (voir 'Allumez votre DS3880W' à la page 12). 3 Déterminez le type de votre routeur Wi-Fi (voir le manuel d'utilisation de votre routeur Wi-Fi pour plus de détails).
Remarque
- Avant d'appuyer sur un bouton quelconque du DS3880W, assurez-vous que le DS3880W est bien démarré (voir 'Allumez votre DS3880W à la page 12). 1 Appuyez sur le bouton WPS de votre routeur Wi-Fi domestique.
2 Peu après l'étape 1, appuyez sur wi-fi SETUP à l'arrière du DS3880W.
Le voyant Wi-Fi SETUP clignote alternativement en rouge, jaune et vert. Dans un délai de 2 minutes, le voyant WI-FI SETUP arrête de clignoter et reste vert et l'unité émet un bip. Le DS3880W est correctement connecté à votre réseau Wi-Fi domestique.
- Pour certains routeurs Wi-Fi, il se peut que vous deviez maintenir le bouton WPS pour la connexion Wi-Fi ou activer la fonction PBC WPS à partir des pages de configuration du routeur. Consultez le manuel d'utilisation propre à chaque routeur pour plus de détails.
- Si levoyantWi-FiSETUPduDS3880Wclignote en jaune, cta signifie que la connexionWi-Fi a echoué. Veuiliezattendre2minutes, puis reessayez. Si le problème persisté, essayezde configurer manuellement la connexionWi-Fi(voir'Scenario 2: connexiona un routeurautrequeWPS'àla page14).
- Si la connexion Wi-Fi échoue de nouveau, appuyez sur les boutons + et - situés sur le dessus du DS3880W et maintenez-les enfoncés pour le réinitialiser, puis essayez de nouveau.
Remarque
- Vous pouvez suivre également les procédures ci-dessous pour connecter le DS3880W à un routeur WPS manuellement.
Pour connecter manuellement le DS3880W à un routeur Wi-Fi, vous devez accéder à la page Web de configuration intégrée du DS3880W pour modifier ses réglages Wi-Fi internes. Pour ce faire, vous devez disposer d'un appareil avec Wi-Fi doté d'un navigateur Internet pour établir une connexion Wi-Fi provisoire avec le DS3880W. L'appareil compatible Wi-Fi peut être un iPod touch/iPhone/iPad ou un PC/Mac avec Wi-Fi.
Suivez les instructions ci-dessous pour connecter le DS3880W à un routeur Wi-Fi non WPS.
1 Notez les réglages de votre routeur Wi-Fi domestique sur papier pour les utiliser pendant la configuration Wi-Fi du DS3880W (voir 'Notez les réglages de votre routeur Wi-Fi domestique' à la page 15). 2 Passez le DS3880W en mode de configuration Wi-Fi assisté (voir 'Passez le DS3880W en mode de configuration Wi-Fi assisté' à la page 15).
Un nouveau réseau Wi-Fi créé par le DS3880W s'affiche. Il porte le nom de réseau (SSID) de Philips Fidelio AirPlay.
3 Connectez provisoirement votre appareil avec Wi-Fi au nouveau réseau Wi-Fi créé (voir 'Connectez votre appareil avec Wi-Fi au nouveau réseau Wi-Fi créé.' à la page 16).
4 Ouvrez la page Web du DS3880W intégrée à l'aide du navigateur Internet de votre appareil avec Wi-Fi (voir 'Ouvrez la page Web intégrée du DS3880W' à la page 17). 5 Modifiez les réglages Wi-Fi internes du DS3880W en utilisant les réglages que vous avez notés sur papier à l'étape 1 (voir 'Modifiez les réglages Wi-Fi internes du DS3880W' à la page 18). 6 Restaurez les réglages Wi-Fi de votre réseau domestique existant sur votre appareil avec Wi-Fi (voir 'Restaurez les réglages Wi-Fi domestique actuels sur votre appareil avec Wi-Fi à la page 19).
Remarque
- Consultez systématiquement le manuel d'utilisation de votre routeur Wi-Fi domestique pour obtenir des instructions détaillées.

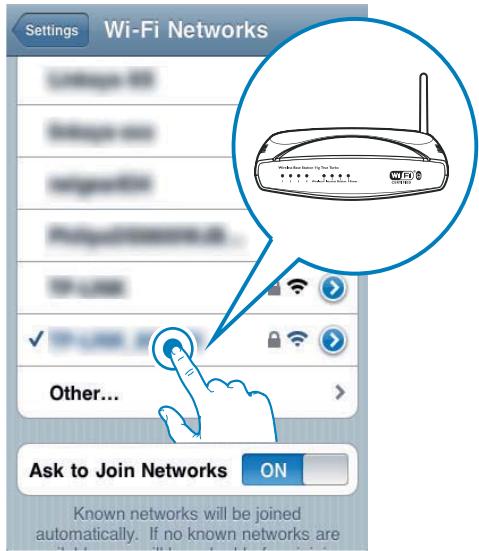

1 Connectez votre appareil avec Wi-Fi à votre réseau Wi-Fi domestique existant. 2 Démarrez le navigateur Internet (par exemple, Apple Safari ou Microsoft Internet Explorer) sur votre appareil avec Wi-Fi. 3 Ouvrez la page de configuration de votre routeur Wi-Fi domestique. 4 Accédez à l'onglet Réglages Wi-Fi et notez sur papier les informations suivantes :
A le nom du réseau (SSID), B le mode de sécurité Wi-Fi (en général WEP, WPA ou WPA2 s'il est activé), le mot de passe Wi-Fi (si la sécurité Wi-Fi est activée), le mode DHCP (actif ou désactivé), E les paramètres d'adresse IP statique (si le mode DHCP est désactivé).
Remarque
- Avant d'appuyer sur un bouton quelconque du DS3880W, assurez-vous que le DS3880W est bien démarré (voir 'Allumez votre DS3880W' à la page 12).

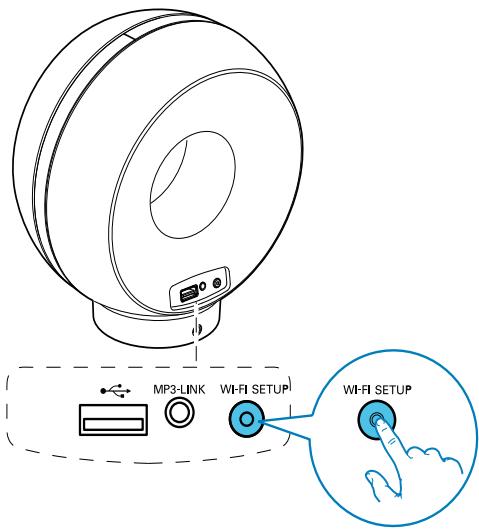

- Appuyez sur le bouton Wi-Fi SETUP lié à l'arrière du DS3880W et maintenez-le enfoncé pendant plus de 5 secondes.
Le voyant Wi-Fi SETUP clignote alternativement en vert et jaune. Un nouveau réseau Wi-Fi créé par le DS3880W s'affiche. Il porte le nom de réseau (SSID) de Philips Fidelio AirPlay. La création de ce nouveau réseau Wi-Fi peut prendre jusqu'à 45 secondes.
Remarque
- Une fois la configuration Wi-Fi manuelle du DS3880W terminée, le nouveau réseau Wi-Fi créé par le DS3880W disparaît.
- Si vous ne parvenez pas à passer en mode de configuration Wi-Fi assisté, éteignez le DS3880W, puis rallumez-le, et une fois qu'il a redémarré, retentez l'opération. Assurez-vous qu'il n'y a pas d'autres appareils compatibles AirPlay Philips en mode de configuration de Wi-Fi assisté dans le même temps. Plusieurs réseaux Wi-Fi créés de cette façon peuvent développer des interférences entre eux.
Connectez votre appareil avec wi-fi au nouveau réseau wi-fi créé.
Le nouveau réseau Wi-Fi créé par le DS3880W autorise l'accès à un seul appareil avec Wi-Fi. Pour éviter toute interférence d'autres appareils Wi-Fi, il est conseillé de désactiver provisoirement la fonction Wi-Fi de vos autres appareils Wi-Fi.
Option 1 : utilisez votre ipod touch/iphone/ ipad

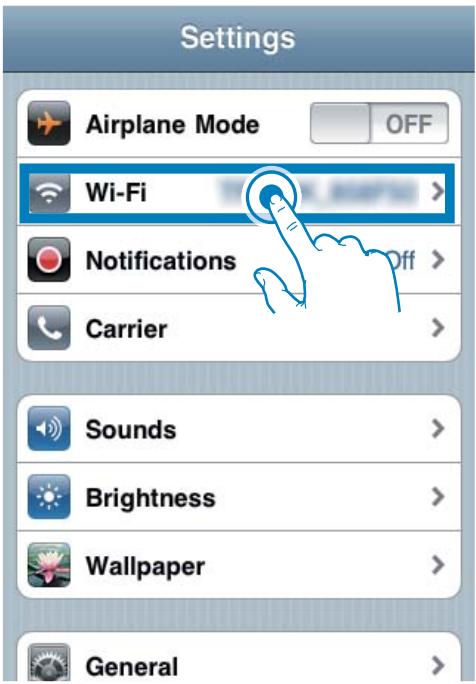

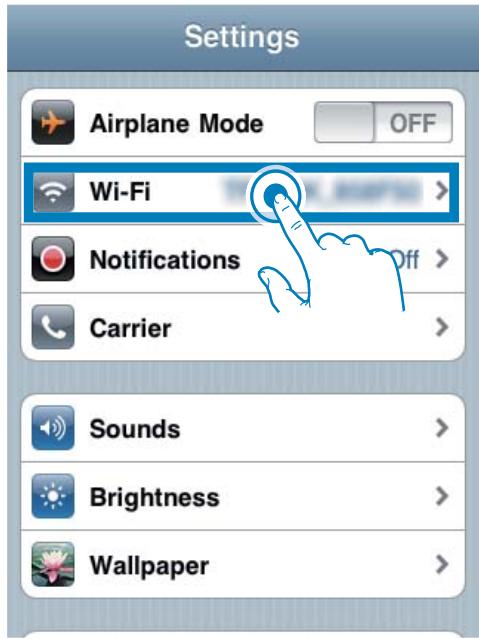

1 Sélectionnez Réglages → Wi-Fi sur votre iPod Touch/iPhone/iPad.

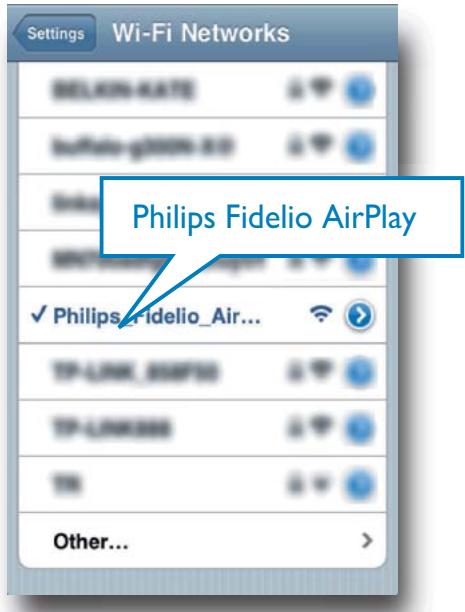

2 Sélectionnez Philips Fidelio AirPlay dans la liste des réseaux disponibles.
3 Attendez que la connexion Wi-Fi de votre iPod touch/iPhone/iPad ait abouti.
s'affiche dans l'angle supérieur gauche de votre iPod touch/iPhone/iPad.
Conseil
- Si Philips Fidelio AirPlay ne figure pas dans la liste, essayez de nouveau de rechercher les réseaux Wi-Fi disponibles.
Remarque
- Consultez le manuel d'utilisation de votre PC/Mac pour avoir des informations sur la façon de connecter votre PC/Mac à un réseau Wi-Fi.
- Pendant la connexion réseau Wi-Fi, ne connectez aucun câble réseau à votre PC/Mac.

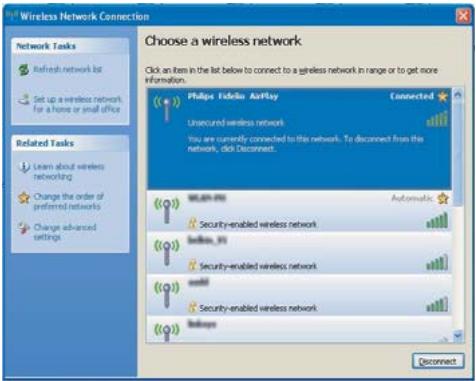

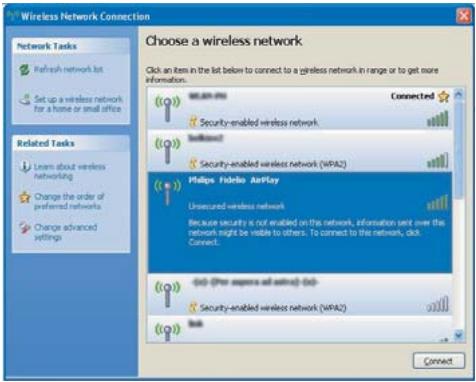

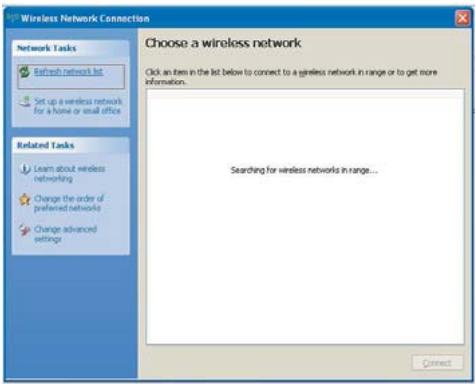

1 Ouvrez l'utilitaire de configuration de Wi-Fi ou le panneau de configuration de votre PC/Mac.
Conseil
- Si Philips Fidelio AirPlay ne figure pas dans la liste, essayez de nouveau de rechercher les réseaux Wi-Fi disponibles.

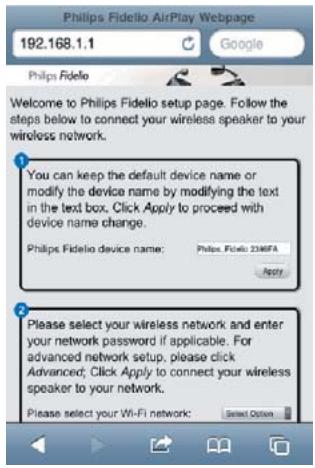

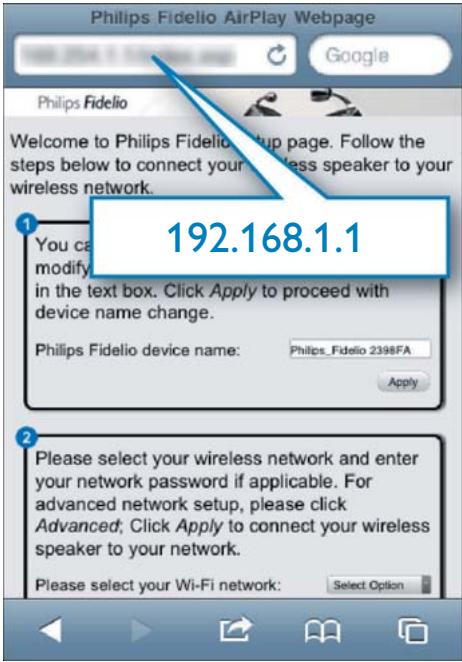

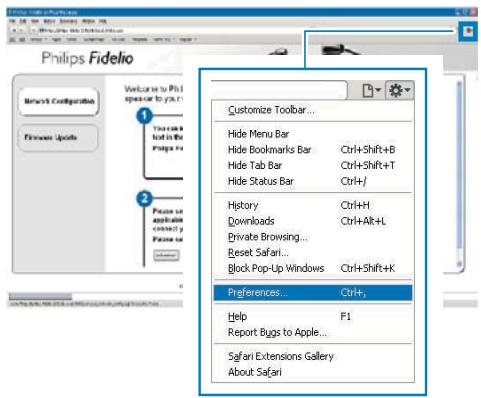

Ouvrez la page web intégrée du DS3880W
1 Démarrez le navigateur Apple Safari ou l'autre navigateur Internet de votre appareil avec Wi-Fi. 2 Saisissez 192.168.1.1 dans la barre d'adresse du navigateur, puis confirmez.
La page de configuration du DS3880W est affichée.

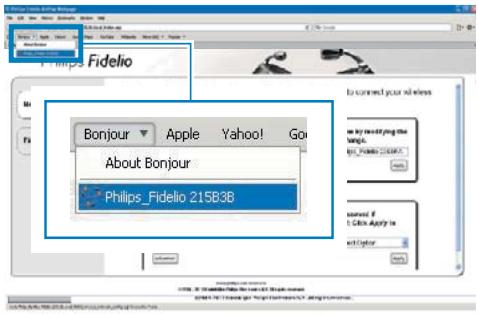

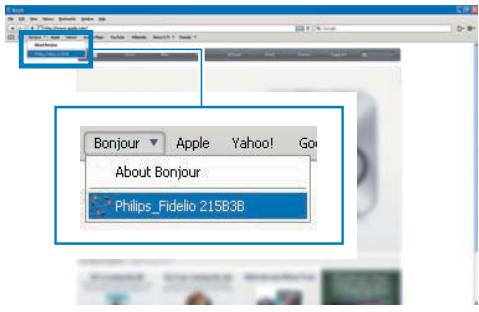

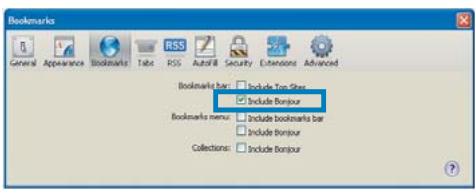

Si vous utilisez Safari sur votre PC/Mac avec Wi-Fi, vous pouvez sélectionner également « Philips_Fidelio XXX » de la liste déroulante Bonjour pour entrer directement dans la page Web DS3880W.
Cliquez > Préférences.
→ Le menu Bookmarks (Signets) s'affiche.
3 Sélectionnez « philips_fidelio XXX » de la liste déroulante affichée sur la barre de signets.
La page de configuration du DS3880W est affichée.
Modifiez les réglages wi-fi internes du DS3880W
Sur la page Web de configuration du DS3880W, vous pouvez modifier les réglages Wi-Fi internes du DS3880W pour sa connexion à votre réseau Wi-Fi domestique existant.
Remarque
Assurez-vous que les réglages de la page Web de configuration correspondent aux réglages de votre réseau Wi-Fi domestique, que vous avez notés sur papier.
Suivez les instructions à l'écran pour modifier et confirmer les réglages Wi-Fi internes du DS3880W.
Après un moment, le voyant à l'arrière du DS3880W cesse de clignoter et reste vert, et l'unité émet un bip. Le DS3880W est effectivement connecté à votre réseau domestique Wi-Fi existant.
Remarque
- Si le voyant WI-FI SETUP du DS3880W ne reste pas vert, cela signifie que la connexion Wi-Fi a échoué. Éteignez votre routeur Wi-Fi et le DS3880W, puis allumez-les à nouveau pour voir si le DS3880W peut être connecté à votre réseau Wi-Fi domestique. Si le problème persiste, exécutez les nouvelles procédures mentionnées plus haut.
- Une fois que vous avez exécuté les modifications ci-dessus, puis éteint et rallumé DS3880W, le nouveau réseau Wi-Fi créé par DS3880W disparait.
Conseil
- Si vous le souhaitez, vous pouvez modifier le nom de votre DS3880W dans Advanced settings -> AirPlay Device Name (Paramètres avances -> Nom de l'appareil AirPlay), sur la page Web de configuration du DS3880W. Cela peut s'avérer utile lorsque vous disposez de plusieurs appareils Philips compatibles AirPlay chez vous et si vous devez les désigner les uns des autres.
- Si vous voulez saisir manuellement le nom du réseau (SSID) (par exemple, si vous voulez masquerger toute SSID), accédez à Advanced settings --> CONFIGURE MANUALLY (Paramètres avancés --> CONFIGURATION MANUELLE) sur la page Web de configuration du DS3880W.
Remarque
Assurez-vous que les réglages des étapes 2 à 3 ci-dessous correspondent aux réglages de réseau domestique Wi-Fi notés sur papier.
1 Sélectionnez paramètres->wi-fi sur votre ipod touch/iphone/ipad.
- Ou ouvrez la liste de réseaux Wi-Fi disponibles sur votre PC/Mac.
3 Saisissez le code réseau si nécessaire.
4 Attendez jusqu'à ce que la connexion à votre réseau domestique Wi-Fi ait abouti.
Remarque
Assurez-vous que votre appareil hébergeant iTunes est connecté au même réseau Wi-Fi que votre D53880W. Un appareil iTunes peut être un iPod touch/iPhone/iPad équipé du système d'exploitation iOS 4.3 (ou ultérieur) ou un PC/Mac avec Wi-Fi équipé de iTunes 10 (ou ultérieur).
Diffusez de la musique depuis votre ipod touch/iphone/ipad

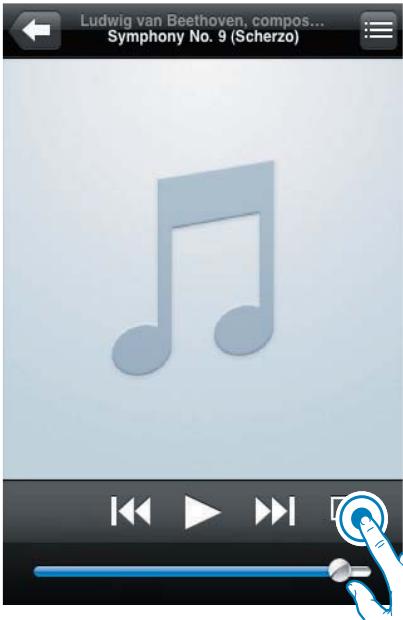

1 Lancez l'application iPod sur votre iPod touch/iPhone/iPad. 2 Appuyez sur l'icône AirPlay.

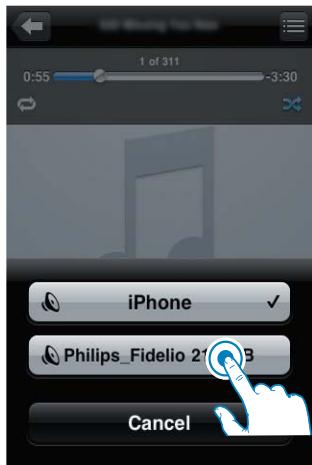

3 Sélectionnez Philips_Fidelio XXXX (ou le nom personnalisé de l'utilisateur) dans la liste AirPlay.

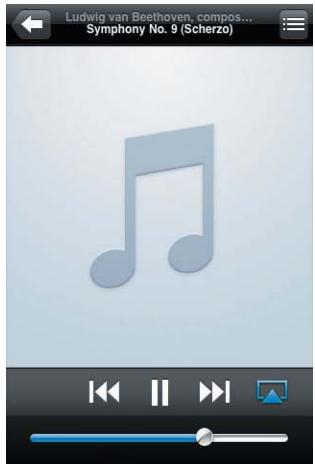

4 Sélectionnez un fichier multimédia et lancez la lecture.
→ Au bout d'un certain temps, vous entendrez la musique du DS3880W.
Remarque
- Si vous n'entendez pas de musique après la configuration, procédez de l'une des manières suivantes sur votre iPod touch/iPhone/iPad : (1) Déconnectez puis reconnectez au même routeur de Wi-Fi; (2) Fermez toutes les applications exécutées en arrière-plan; (3) Éteignez puis rallumez votre iPod touch/iPhone/iPad.
Diffusez depuis votre pc/mac
1 Lancez iTunes 10 (ou une version ultérieure) sur votre PC/Mac. 2 Cliquez sur l'icone AirPlay dans la fenêtre.
3 Sélectionnez Philips_Fidelio_AirPlay XXXX (ou le nom personnalisé de l'utilisateur) dans la liste AirPlay.
4 Sélectionnez un fichier multimédia et lancez la lecture.
→ Au bout d'un certain temps, vous entendrez la musique du DS3880W.
Conseil
- Lorsque vous diffusez du son depuis votre bibliothèque musicale iTunes sur un PC/Mac, vous pouvez sélectionner plusieurs appareils compatibles AirPlay (le cas échéant) à l'étape 3 pour diffuser simultanément la musique sur tous.
- Si vous utilisez une version antérieure d'iTunes, l'icône AirPlay peut être au lieu de
Contrôlez la lecture
Vous pouvez sélectionner différentes options de lecture sur l'appareil hébergeant iTunes ou sur le DS3880W.
Remarque
Assurez-vous que vous êtes parvenu à diffuser du son issu de votre bibliothèque musicale iTunes sur le DS3880W. Pour suspendre/reprendre la lecture, appuyez sur Pour régler le volume, appuyez sur + / - à plusieurs reprises.
Conseil
- Si vous diffusez la musique d'un PC/Mac et souhaitez contrôler la lecture de musique depuis le DS3880W, n'oubliez pas de cocher Allow iTunes audio control from remote speakers (Autoriser le contrôle audio d'iTunes à partir d'enceintes distantes) dans Edit -> Preferences -> Devices (Edition -> Préférences -> Périphériques) sur iTunes.
Utilisez les réglages audio avancés
Si votre appareil hébergeant iTunes est un iPod touch/iPhone/iPad :
Pour les réglages audio avancés et les fonctionnalités supplémentaires, vous pouvez utiliser votre iPod touch/iPhone/iPad pour télécharger l'application Philips Fidelio depuis l'App Store d'Apple. Il s'agit d'une application gratuite de Philips.
Si votre appareil hébergeant iTunes est un PC/Mac avec Wi-Fi :
Pour les réglages audio avancés, vous pouvez utiliser l'égaliseur disponible sur iTunes directement (View -> Show Equalizer (Afficher > Afficher l'égaliseur)).
Conseil
- Consultez l'aide d'iTunes pour plus de détails.
Remarque
- La prise USB est uniquement compatible iPod/iPhone/iPad.
- Pour éviter de possibles dommages au DS3880W, n'essayez jamais de connecter des appareils autres qu'iPod/iPhone/iPad à la prise USB du DS3880W.
Vous pouvez charger votre iPod/iPhone/iPad via la prise USB à l'aide d'un câble USB Apple (non fourni).
Si vous avez arrêté la diffusion audio par AirPlay, une fois la connexion USB réussie, l'unité bascule automatiquement sur la source USB.
- Connectez un câble USB Apple (non fourni) :
au connecteur USB à l'arrière du DS3880W, au connecteur de la station de votre iPod/iPhone/iPad.
Conseil
- Avec la batterie intégrée de DS3880W, vous pouvez utiliser votre iPod/iPhone/iPad partout et à tout moment.
- La batterie intégrée ne prend pas en compte la charge de votre iPod/iPhone/iPad.
Compatible iPod/iPhone/iPad
Le connecteur USB prend en charge la lecture et la charge des modèles iPod, iPhone et iPad suivants.
iPad 2 iPad iPhone 4 iPhone 3GS iPhone 3G iPhone iPod classic - iPod 5G iPod 4G - iPod nano (2ème, 3ème, 4ème, 5ème et 6ème générations) - iPod touch (1ère, 2ème, 3ème et 4ème générations)
Lecture à partir d'un appareil externe
Vous pouvez également écouter la musique à partir d’un baladeur audio externe via DS3880W.
Si vous avez interrompu la diffusion audio par AirPlay et la lecture directe de musique via la prise USB, le DS3880W bascule automatiquement sur la source MP3 Link.
- Connectez le câble MP3 Link fourni sur :
au connecteur USBMP3-LINK à l'arrête du DS3880W, - à la prise casque d'un baladeur audio externe.
6 Mettre à jour le micrologiciel
Pour améliorer les performances du DS3880W, Philips peut vous proposer le nouveau micrologiciel pour la mise à niveau de votre DS3880W.
Veuillez enregistrer votre produit auprès de www.philips.com/welcome pour plus d'informations sur le dernier micrologiciel.
Remarque
- Vous pouvez uniquement mettre à jour le micrologiciel à partir d'un PC/Mac.
Téléchargement du fichier de mise à jour
1 À partir de votre PC/Mac, accédez au site www.philips.com/support.
2 Saisissez la référence du modèle pour rechercher le dernier fichier de mise à niveau du micrologiciel disponible. 3 Enregistrez le fichier de mise à niveau sur votre disque dur.
Avertissement
- Connectez toujours votre DS3880W à l'alimentation secteur pour une mise à niveau du micrologiciel. N'éteignez jamais votre DS3880W pendant la mise à niveau du micrologiciel.
Remarque
- Pour utiliser un navigateur Internet autre qu'Apple Safari sur votre PC/Mac, n'oubliez pas d'accéder à la page de configuration du routeur Wi-Fi et désactivez les IP de votre DS3880W. Consultez le manuel d'utilisation de votre routeur Wi-Fi pour savoir comment rechercher les adresses IP des appareils connectés à ce dernier.
1. Mettez le DS3880W sous tension (voir 'Préparation' à la page 12).
L'unité met environ 35 secondes à démarrer. Pendant le démarrage, le voyant WI-FI SETUP à l'arrière de l'unité principale passe au vert et clignote rapidement. Après le démarrage, vous pouvez entendre un bip et le voyant WI-FI SETUP reste au vert en continu. Le DS3880W se connecte automatiquement au dernier réseau Wi-Fi configuré.
2 Assurez-vous que le DS3880W et votre PC/Mac sont connectés au même routeur Wi-Fi.
3 Ouvrez Apple Safari sur votre PC/Mac, puis sélectionnez « Philips_Fidelio XXX » dans la liste déroulante Bonjour.
- Ouvrez un autre navigateur Internet sur votre PC/Mac, saisissez l'adresse IP du DS3880W (disponible sur la page de configuration du routeur Wi-Fi) dans la barre d'adresse.
La page de configuration du DS3880W est affichée.
4 Suivez les instructions à l'écran pour réaliser la mise à jour du micrologiciel.
Remarque
- Si la mise à jour du micrologiciel échoue, vous pouvez essayer d'exécuter de nouveau les procédures ci-dessus.
- Une fois la mise à jour du micrologiciel réussie, s'il existe un problème quelconque sur la connexion Wi-Fi, appuyez sur les boutons + et - et maintenez-les enfoncés simultanément pendant au moins 5 secondes pour réinitialiser l'appareil, puis essayez de nouveau de configurer le réseau Wi-Fi pour le DS3880W.
Remarque
- Les informations sur le produit sont sujettes à modifications sans notification préalable.
Caractéristiques techniques
| Amplificateur | |
| Puisance de sortie nominale | 4 x 4 W RMS |
| Réponse en fréquence | 63 - 20 kHz |
| Rapport signal/bruit | >75 dB |
| MP3 Link | 650 mV RMS |
| 20 kohm | |
Enceintes
| Impédance | 8 ohms |
| Enceinte | 40 mm à gamme étendue |
| Sensibilité | 78 dB/m/W |
Sans fil
| Norme sans fil | 802.11b/g |
| Sécurité sans fil | WEP (64 ou 128 bits), WPA/WPA2 (8-63 caractères) |
| Gamme de fréquences | 2 412 - 2 462 MHz CH1-CH11 (/79, /37, /55, /97)2 412 - 2 472 MHz CH1-CH13 (/12, /10, /05) |
| PBC (une pression sur le bouton) | Oui |
| Informations générales | |
| Alimentation CA | Entrée : 100 - 240V~, 50/60 Hz 1 A/1,2 A Sortie : 12V = = 3,0 A |
| Consommation électrique en mode de fonctionnement | 35 W |
| Consommation électrique en mode veille | ≤ 0,5 W |
| Dimensions | |
| Unité principale | 198 × 100 × 215 mm |
| (P×I×H) | |
| Poids | |
| - Avec emballage | 1,95 kg |
| - Unité principale | 1,32 kg |
Avertissement
- Ne retirez jamais le boîtier de l'appareil.
Pour que vous garantie reste valide, n'essayez jamais de réparer le système vous-même.
En cas de problème lors de l'utilisation de cet appareil, vérifie les points suivants avant de faire appel au service d'assistance. Si aucune solution à votre problème n'a été trouvée, visitez le site Web Philips.
(www.philips.com/welcome). Lorsque vous contactez Philips, placez votre appareil à portée de main et gardez le numéro de modèle et le numéro de série de l'appareil à disposition.
Pas d'alimentation
Assurez-vous que la prise d'alimentation secteur de l'appareil est correctement branchée. Assurez-vous que la prise secteur est alimentée. - Avant de prendre DS3880W pour une utilisation en déplacement, assurez-vous de la charge complète de la batterie intégrée.
Absence de son
Permet de régler le volume. - Vérifiez la connexion réseau Wi-Fi. Reconfigurez le réseau si nécessaire.
Aucune réponse de l'appareil
- Appuyez sur les boutons + et - du DS3880W et maintenez-les enfoncés pendant plus de 5 secondes pour réinitialiser l'appareil. Configurez de nouveau le réseau DS3880W.
- Débranchez et rebranchez la prise d'alimentation secteur, puis rallumez l'appareil.
La connexion au réseau wi-fi a échoué
- Vérifiez si votre routeur Wi-Fi est bien certifié Wi-Fi 802.11b/g. Cet appareil n'est compatible qu'avec les routeurs certifiés Wi-Fi 802.11b/g.
- Si votre routeur Wi-Fi est certifié Wi-Fi 802.11n, assurez-vous de bien activer le 802.11b/g. Le DS3880W ne prend pas en charge la connexion aux routeurs uniquement équipés de 802.11n.
- Cet appareil ne prend pas en charge la méthode WPS-PIN. Si votre routeur Wi-Fi prend en charge WPS et la méthode WPS-PBC mais ne se connecte pas au DS3880W, essayez la méthode manuelle de configuration Wi-Fi (voir 'ScENARIO 2 : connexion à un réseau autre que WPS' à la page 14). Activez la diffusion du SSID sur le routeur Wi-Fi.
- Évitez des sources potentielles d'interférence pouvant affecter le signal Wi-Fi, telles que les fours à micro-ondes.
- Si vous n'utilisez pas votre PC pour configurer le réseau Wi-Fi, vérifiez que votre PC utilise un réseau Wi-Fi. Vous ne pouvez pas utiliser de connexion Ethernet pour la configuration réseau d'AirPlay. Assurez-vous que le nom SSID de votre routeur domestique est composé exclusivement de caractères alphanumeriques, sans aucun espace ou caractère spécial tel que %/#/*.
- Si vous désirez de renommer l'appareil AirPlay « Philips_Fidelio XXXX » dans le menu des réglages, n'utilisez pas de symboles ni de caractères spéciaux. Pour certains nouveaux types de routeurs Wi-Fi, un nom de réseau (SSID) peut être créé automatiquement au moment où vous utilisez WPS pour vous connecter. Remplacez toujours le nom de réseau par défaut (SSID) par un nom simple constitué de caractères alphanumériques, et modifiez également le mode de sécurité Wi-Fi pour sécuriser votre réseau.
Coupure ponctuelle de la diffusion de musique airplay
Procédez à l'une ou à toutes les opérations suivantes:
- Déplacez le DS3880W plus loin après de votre routeur Wi-Fi. Retirez tout obstacle situé entre le DS3880W et votre routeur Wi-Fi.
- Évitez d'utiliser un canal Wi-Fi utilisé par un réseau Wi-Fi dont les zones de couverture se superposent.
- Vérifie que le début de votre réseau est suffisamment rapide (si plusieurs appareils se partagent le même routeur, les performances d'AirPlay peuvent s'en dessirir). Désactivez les autres appareils connectés à votre routeur domestique.
- Activez l'option QoS (Quality of Service) (si disponible sur le routeur Wi-Fi). Désactivez les autres routeurs Wi-Fi.
L'icone airplay ne s'affiche pas sur l'appareil hébergeant itunes
Assurez-vous que le DS3880W est déjà connecté à votre réseau domestique Wi-Fi. - Avant d'ouvrir iTunes, assurez-vous que vous avez activé le service Bonjour sur votre PC. Dans Windows XP, par exemple : pour activer ce service, cliquez sur Démarrer->Panneau de configuration et double-cliquez sur Outils d'administration->Services->Service Bonjour, puis, dans le menu contextuel, cliquez sur Démarrer, puis sur OK. Si le problème persiste, essayez de redémarrer le DS3880W.
La connexion airplay a échoué avec le mac ou le PC
- Désactive provisoirement le pare-feu et le logiciel de sécurité pour voir s'il bloque les ports qu'AirPlay utilise pour diffuser du contenu. Consultez l'aide de votre pare-feu et de votre logiciel de sécurité pour savoir comment débloquer les ports utilisés par AirPlay.
Lors de l'utilisation de l'iPod Touch/iPhone/iPad/Mac/PC pour AirPlay, si la lecture musicale saute ou s'interrrompt, essayez de redémarrer votre iPod Touch/iPhone/iPad, iTunes ou le DS3880W. La diffusion vidéo ou les télécharges FTP peuvent surcharger votre routeur et, dès lors, causer des interruptions durant la lecture musicale d'AirPlay. Essayez de réduire la charge de votre routeur.
