Etrend RD9 - Vélo électrique Granville - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Vélo électrique Granville Etrend RD9, moteur 250W, batterie lithium 36V, autonomie jusqu'à 80 km, vitesse maximale 25 km/h.
Utilisation	Idéal pour les trajets quotidiens, balades en ville et excursions sur chemins.
Maintenance et réparation	Vérifier régulièrement la pression des pneus, l'état de la batterie et des freins. Entretien recommandé tous les 6 mois.
Sécurité	Équipé de feux avant et arrière, réflecteurs, et sonnette. Casque recommandé lors de l'utilisation.
Informations générales	Poids total 25 kg, dimensions plié 85x45x75 cm, garantie 2 ans sur le cadre et la batterie.

FOIRE AUX QUESTIONS - Etrend RD9 Granville

Comment charger la batterie du Granville Etrend RD9 ?

Pour charger la batterie, branchez le chargeur fourni sur la prise de charge située sous le tube inférieur du cadre. Assurez-vous que la batterie est correctement connectée et que le chargeur est branché sur une prise électrique.

Quelle est l'autonomie maximale du Granville Etrend RD9 ?

L'autonomie maximale du Granville Etrend RD9 est d'environ 70 km, en fonction du mode d'assistance utilisé et des conditions de conduite.

Comment régler la hauteur de la selle ?

Pour régler la hauteur de la selle, dévissez le collier de serrage situé à la base de la tige de selle, ajustez la hauteur souhaitée, puis resserrez le collier pour sécuriser la position.

Que faire si le vélo ne s'allume pas ?

Vérifiez que la batterie est correctement chargée et insérée. Si le vélo ne s'allume toujours pas, contrôlez le fusible intégré et assurez-vous que l'interrupteur d'alimentation est activé.

Comment entretenir le Granville Etrend RD9 ?

Pour entretenir votre vélo, nettoyez régulièrement le cadre et les composants, vérifiez la pression des pneus, lubrifiez la chaîne et faites inspecter le système électrique par un professionnel si nécessaire.

Quel type de pneus est compatible avec le Granville Etrend RD9 ?

Le Granville Etrend RD9 est compatible avec des pneus de taille 27,5 pouces. Assurez-vous de choisir des pneus adaptés à votre style de conduite.

Comment régler les freins du Granville Etrend RD9 ?

Pour régler les freins, utilisez une clé hexagonale pour ajuster les vis de réglage des freins situées sur les étriers. Assurez-vous que les patins de frein touchent le disque de manière uniforme.

Où puis-je trouver des pièces de rechange pour le Granville Etrend RD9 ?

Les pièces de rechange pour le Granville Etrend RD9 peuvent être commandées auprès de votre revendeur local ou sur le site officiel de Granville.

Comment activer le mode d'assistance du moteur ?

Pour activer le mode d'assistance, appuyez sur le bouton de démarrage situé sur le guidon, puis sélectionnez le niveau d'assistance souhaité à l'aide des boutons '+' et '-' sur l'afficheur.

Le Granville Etrend RD9 est-il étanche ?

Bien que le Granville Etrend RD9 soit conçu pour résister à des conditions humides, il n'est pas complètement étanche. Évitez de l'exposer à des pluies torrentielles ou à des immersions prolongées.

MODE D'EMPLOI Etrend RD9 Granville

E-bike manuel d'instructions 2014 FRANCAIS

Introduction

Félicitations avec l'achat de ce Granville E-bike avec l'assistance Promovec. Celui-ci vous procurera beaucoup de plaisir ainsi qu'un grand comfort à l'utilisation.

La technologie avancée du Granville E-bike a eté développé au Danemark et garantit une grande fiabilité.

Pas d'histoires avec des maniements complexes mais une conduite intuitive à l'aide de 6 niveaux d'entretien et le "throttle" (E-volve). Cela rend le Granville E-bike unique dans le domaine des velos avec assistance electrique.

Attention: une installation ou une opération inexacte du Granville E-bike peuvent réduire la performance et lerialisir du produit. Alors,avant de dé-marrer,veuillez lire attentivement le manuel d'instruction affirmd'assurer un ajustement et une installation appropriés de votre Granville E-bike.

Encore un grand merci pour l'achat d'un Granville E-bike.

Table de matieres

Spécifications 4
Caracteristiques du Granville E-bike 5

E-volve STANDARD

Résumé du système d'assistance électrique 6
Display / Mode d'emploi 7
Fonctions 7
Assistance 8
Trouble-shooting 9

E-volve LUXE

Résumé du système d'assistance électrique 10
Display / Mode d'emploi 11
Fonctions 11
Assistance 12
Trouble-shooting 13

E-trend INTEGRATED

Résumé du système d'assistance électrique 14
Display / Mode d'emploi 15
Fonctions 15
Trouble-shooting 16

Comment charger la batterie 18
Entretien de la batterie Li-ion 19
Autonomie 20
Questions fréquentes (FAQ) 21
Conditions de garantie 23
Avertissements de sécurité 24

GRANVILLE

Granville - Zoning Guilleendelle - Karel Van Mertstraat 7 - 3070 Kortenberg - BelgiumTel : 32 2 752 17 50 - Fax - 32 2 759 52 29 - [e-mail] www.granvillebikes.com

Specifications

Cadre

Dame (cadre surbaissé): 26^ × 42cm , 28^ × 46 en 28^ × 50cm
Dame (cadre sportif): 28^ × 44cm et 28^ × 48cm
Homme: 28^ × 52cm 28^ × 56cm et 28^ × 60cm
Oids léger en aluminium 6061 - T6

Roues

26" avant et arrêté (uniquement pour dame 26" x 42cm)
28" avant et arrêté
Moteur dans la roue avant

Moteur

• Sans balais
  36V/250W
  Niveau sonore limite

Batterie

Li-lion 36V - 9Ah/11,6Ah/12Ah/14Ah
Durée de vie: 500 cycles de charge
- Sécurité incorporee contre la surchauffe

Chargeur

AC220/DC36V2.5
- Débranchement automatique au chargement total de la batterie
- Sécurité incorporee contre la surchauffe

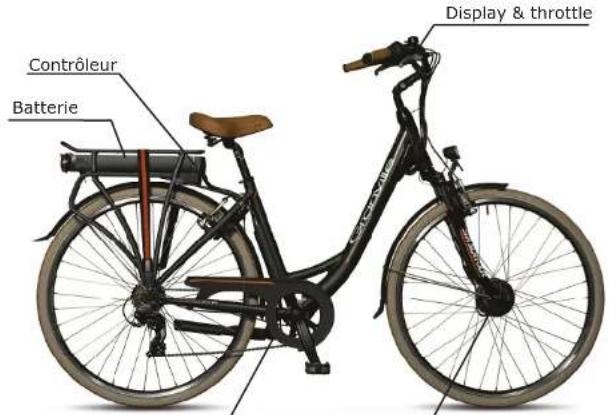

Caracteristiques du Granville E-bike

• Pedelec: l'assistance du moteur se déchéance seulement si vous commencesz a pédaler et s'arrête aussitôt que vous cessez de pédaler.
  L'assistance du moteur disparait à une vitesse maximum de 25 km/h.
• Conformé à tous les réglements européens et même dans l'avenir au réglement européen EN15194 EPAC.
  Un pédalageouple
• Couple élevé au démarrage
• Couple élevé à basse vitesse
  Assistance elevated en vitesse de croisiere
  Rayon d'action moyen entre les 40 et 145 km (p.20)
• LCD Display / User interface: qui affiche la vitesse actuelle, les distances parcours (journalières et cumulées), l'autonomie de la batterie et le mode d'assistance en cours.

STANDARD

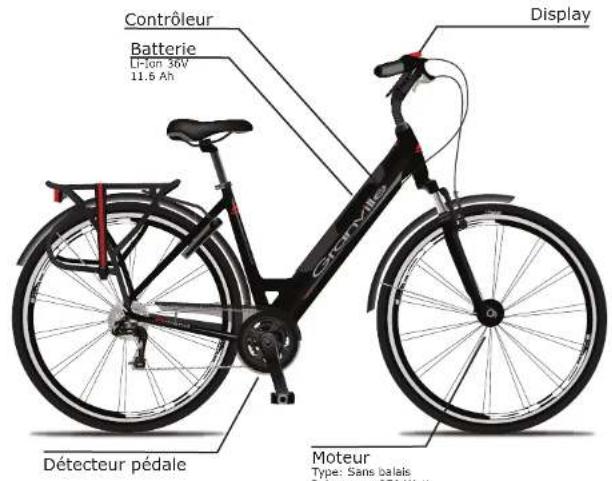

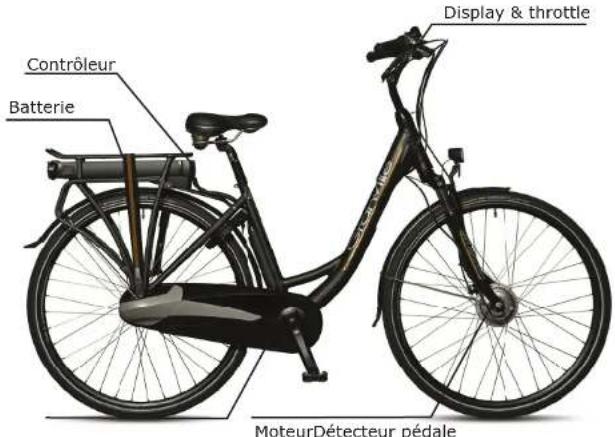

Résumé du système d'assistance électrique
MoteurDetecteur pedale

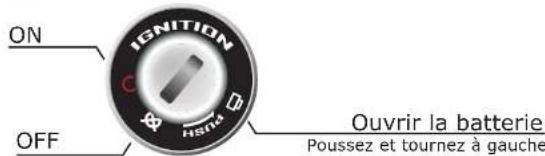

Le système électrique est activé en tournant la clé de la batterie en position ON (voir illustration ci-dessous) et pousse la bouton ON/OFF pendant 1 seconde.

ON
Ouvrir la batterie
Poussez et tournez a gauche

Si vous commencez a pédaler, le système s'enclenche automatiquement et le moteur silencieux et fi able vous donnera le soutien nécessaire. Le supporte elektrique s'arrête automatiquement si vous arrêtez de pédaler ou si vous aveant une vitesse de 25km / h

Désactivez la système par poussez la OFF bouton pendant 2 secondes.

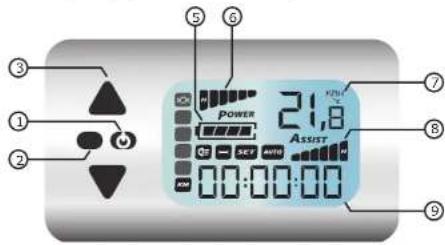

Display / Mode d'emploi

ON/OFF
Bauton Function
Bouton UP
Bauton DOWN
(5) Niveau de la batterie
La consommation actuelle
⑦ Vitesse actuelle
L'assistance actuelle
⑨ Kilométrage

Functiemenu

Avec le bouton de fonction (2) bis passez par le menu des fonctions.

1x appuyant sur le bouton de fonction:

La lumiè de l'écran LCD est allumé. L'icône de la lumière apparait à l'écran.

Au moyen de la touche haut / bas, vous pouez désirer l'intensité lumineuse.

2x appuyant sur le bouton de fonction:

L'icone KM apparait. Il est maintainant possible de réinitialiser le kilométrage du voyage actuel. Appuyez sur le bouton Down pour revenir à 0 km.

Appuyez sur le bouton de fonction pour quitter le menu de fonction. Vous pouvez maintainant d'utiliser le bouton Down et Up pour désirier toute niveau assistance. Àpres cinq secondes d'activité, le système se remet automatiquement au menu des fonctions.

Erreur: Si cette icone apparait sur I'ecran, il y'a une erreur dans le système.

Si I'icone ne disparait pas immédiatement, consultez le Résolution des problèmes ou votre magasin de vélos.

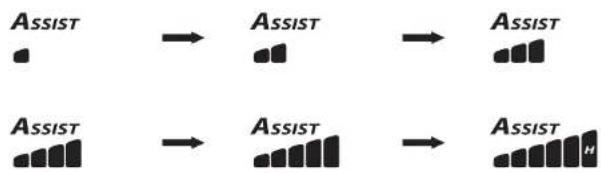

Assistance

Il ya six niveaux de soutien plus + * un mode automatique (seulement sur les velos électriques qui sont pourvus d'un "extranglement"). Le niveau de support peut être ajusté par le bouton Up - et le bouton Down

Mode automatique

Pour activer le mode automatique il faut diminuer l'aide au niveau minimum et appuyer une fois de plus sur le bouton Down. À l'activation l'icone AUTO apparait. Vous pouvez maintainant désirier le assistance de la "manette de gaz". La manette de gaz peut également être utilisé comme aide au démarriage: si vous utilisiez le fonctionnement manette de gaz, l'E-volve vous aide automatiquement sans pédaler jusqu'à une vitesse de 5 kilométres par heures.

Trouble-shooting

Si I'écran est activé (ON) et le symbole suivant apparaît sur l'écran suivi d'un nombre, une faillie dans le système électrique en place. Le moteur ne peut démarrer avant que le problème est résolu.

ErreurLocalisation de l'erreurSolution
	Possible
	L'affichage n'est pas alimenté. Vérifiez le connecteur et les dégats au cable. Vérifiez le fusible dans la batterie.
	Dommages au cable de l'affichage. Remplacez l'écran LCD et le cable.
2La tension de la batterie trop élevée ou court circuit dans le cable du moteur	Vérifiez la tension de la batterie et le cable du moteur pour dommages
3Dégats au cable du moteur Vérifiez le cable	du moteur et du connecteur en cas de dégats et remplacez-le, si nécessaire
4Une tension de batterie trop faible	Rechargez la batterie. Vérifiez la batterie et le chargeur.
5Poignée de freinLa poignée ne revient pas	au point de départ
6DétecteurTension est inférieure à 4,5 V.	Remplacez le détector.
7Poignée tournanteLa poignée ne revient pas	aus point de départ ou la tension est inférieure à 4,5 V. Assurez-vous qu'elle se tourne aisément et remplacez la si nécessaire
8ContrôleurDéfaut dans le contrôleur. Remplacez le contrôleur ou la poignée ou le détector
9Une tension de batterie trop élevée	Une tension de batterie trop élevée. Renvoyez la batterie.

Résumé du système d'assistance électrique

Le système électrique est activé en tournant la clé de la batterie en position ON (voir illustration ci-dessous) et pousse la bouton ON/OFF pendant 2 secondes

Si vous commencez à pédaler, le système s'énclenche automatiquement et le moteur silencieux et fi able vous donnera le soutien nécessaire. Le supportélectrique s'arrête automatiquement si vous arrêté de pédaler, si vous freinez ou si vous avez atteint une vitesse de 25 km/h.
Désactivez la système par poussez la OFF bouton pendant 4 secondes.

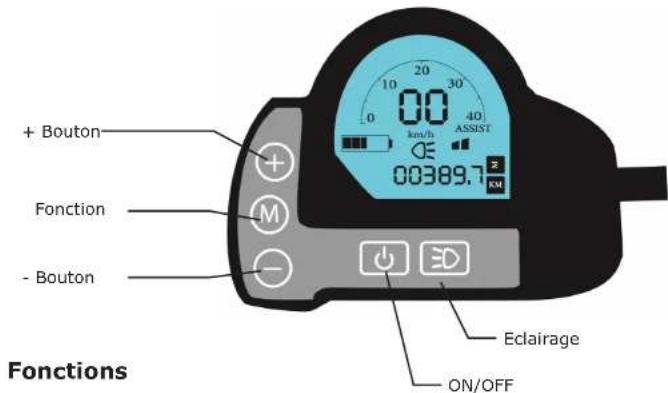

Display / Mode d'emploi

L'emploi entier du système fonctionne à l'aide des boutons et poignées tournantes mentionnes ci-dessous.

Fonctions

Avec le bouton de fonction (B) vous pouvez consulter les données suivantes:

• la distance de l'excursion
• la distance totale

Assistance

II y a 2 options differentes d'assistance

• Speed mode & ECO mode: 4 niveaux d'assistance
• poignée tournante : variable

Speed mode & ECO mode

Choisissez le mode Vitesse si vous désirez pédaler à une vitesse constante mais inférieure à la vitesse maximale du niveau d'assistance.

Choisissez le mode ECO si vous désirez pédaler avec un minimum d'assistance électrique mais plôt où avec un effort de soi-même. Cette combinaison vous garantie une portée nettement plus grande.

Poignée tournante

Pendant le pédalage vous pouze accélérer jusqu'à 24.6 km/h avec la poignée tournée qui que soit l'option d'assistance demandée. Par conséquent vous pouze accélérer ou ralettir dans une circulation intense. Meme quand vous ne roulez pas, vous pouze toujours activer la fonction "walk assist" avec la poignée tournée. Ainsi vous aurez plus facile à pousser la bicyclette à la montée. L'icone "walk assist" apparait sur l'écran.

Troubleshooting

Si I'écran est active (ON) et le symbole suivant apparait sur I'écran suivi du nombre, vous pouze être sur d'une faillie dans le système électrique. Veuillez donc contacter votre distributeur.

Erreurl	localisation de l'erreurSolution	possible
01	Erreur dans le capteur du moteur	L'affichage n'est pas alimenté. Vérifiez le connecteur et les dégats au cable. Vérifiez le fusible dans la batterie
02Erreur	dans le capteur de la vitesse	Dégats au cable du display ou contrôleur. Remplacez display et le cable
03Erreur	dans le système de cablage	Vérifiez les cables et les connecteurs
04Erreur	dans la transmission entre le moteur et le contrôleur	Vérifiez le contrôleur et le cable du mo-teur et remplacez-les si nécessaire
05Erreur	dans le contrôleur Vérifiez le contrôleur et remplacez-le si nécessaire
06Voltage	trop élevé Remplacez la batterie
07Erreur	dans le capteur de pédalage	La tension du détecteur est plus bas de 4,5 V. Remplacez le détecteur de pédalage si nécessaire
10erreur	dans la transmission entre la poignée tournante et l'écran	Vérifiez le cable entre la poignée tournante et le display. Remplacez-les si nécessaire
12erreur	dans le display/faute de communication	Vérifiez les cables et remplacez-les si nécessaire

13voltage	te trop élevé. Le système se débranche à cause d'un volt- age trop élevé	Vérifiez la connection avec la batterie. Testez la batterie
15a poe	gnée tournante demeure coincé à l'activation du système	Tournez la poignée en position de repos quand le système est débranché. Remplaceze-la si nécessaire

e-trend INTEGRATED

Résumé du système d'assistance électrique

Enlevement de la batterie

Moteur

Type: Sans balais

Puissance:250Watt

Tension : 36 Volt

Moment Tournant : 7 Nm/32 Nm

Rendement : > 75 %

1. Deconnectez le display
2. Tournez la clé à gauche en position "Open"
3. Poussez la batterie légarement de haut en bas
4. Enlevez la batterie du chargeur vers le haut
5. Eloignez la batterie

Avant d'introduire la batterie veillez d'abord la glisser et ensuite la pousser dans le chargeur.

Enoncez la clé légarement à droite dans la position "OFF" ou "ON".

Activier la système

Poussez la button ON/OFF

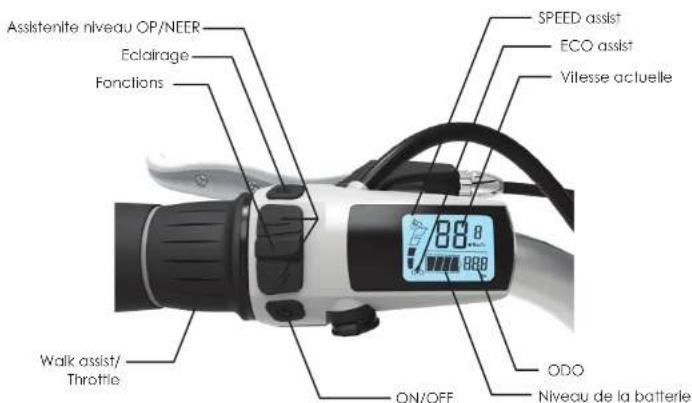

Display / Mode d'emploi

Indique la vitesse actuelle

Niveau d'assistance: cette fonction sera activée par l'ébranchement du système d'assistance électrique. Chaque niveau d'assistance sera indiqué par un symbole.

Niveau de la battery

Eclairage

Kilometrique totalisateur

Kilometrique journalier

Vitesse

Troubleshooting

Des fautes éventuelles dans le système électrique seront indiquées par la mention erreur.

ErrorLocalisation de la fauteMogelijkke	oplossing
01Combination fautive entre le contrôleur et le display	Vérifiez les cables
02Faute interne dans le contrôleurRemplacé	ez le contrôleur
03Problème avec les câbles-3 phases	Vérifiez les câbles
04Une tension de batterie trop faîble ou une panne d'électricité	Verifiez la batterie, rechargez-la si nécessaire
05Problèmes de freinageVérifiez le raccord	avec la poignée de frein. Quand le raccordement est OK, remplacez la poignée

Comment charger la batterie

Le chargement de la batterie peut se faire de deux manieres:

1. La batterie demeure sur le vello (retirez le petit couvercle du connecteur et branchez le chargeur).
2. La batterie est retiree et recharge dans un autre endroit (voir ci-dessous).

Opérations sur le cube de la batterie

1. Tournez la clé dans le sens antihoraire en,enfantant la serrure.
2. Ensuite enlevez la batterie

Utilisez seulement le chargeur fourni avec les velos Granville E-bike. A l'usage d'autres chargeurs chaque garantie sera annulée mais peut aussi causer des endommages graves à la batterie et au système électrique de la bicyclette. Au pire cela peut mener à des situations d'incendie.

Assurez-vous que les specifications de votre réseau électrique correspondant à votre réseau local. Le chargeur dispose d'une entrée de 230VAC - 50Hz - 1,5A
Retirez le petit couvercle du connecteur et branchez le chargeur
Assurez-vous que lorsque vous charge le vélo Granville E-bike pour la première fois, vous nevez de charger pendant 6 heures au minimum.

Indication des petits feuux rouges LED sur le chargeur

Le feu rouge indique que la batterie se charge.
- La petite lampe devient verte lorsque la batterie est entiement chargee.

Temps de chargement

Une batterie de 36V 12Ah Li-ion prend 7 à 8 heures pour un chargement complet.

Protection du chargeur et de la batterie

• La batterie et le chargeur sont accompanies d'un chargeur à chaleur intégrée. Au cas ou la chaleur augmente le système s'arrête automatiquement pour évier les dégats.
  Le chargeur coupe automatiquement l'apport d'énergie lorsque la batterie est entierement chargée.

Entretien de la batterie Li-ion

La batterie est composée de "hard-celles" Panasonic. Ce fabricant est le leader sur le marché de la technologie LI-ion.

Par contre il est important de savoir que la batterie atteint sa capacité au maximum après 5 cycles de chargement. Un cycle de chargement signifie: d'une décharge complète à une batterie complètement chargee. Si vous ne devez charger que 50% de la batterie cela se traduit en deux chargements avant de terminer un cycle.

Il est également important de savoir que la performance de la batterie dépend fortement de la chaleur. Il n'est pas inconceivable qu'une batterie ne fonctionne qu'à moins de 40% lors de températures négatives. Il est donc préférible de conserver et de charger une batterie dans un endroit de ca. 10^ .

Avez-vous récemment rechargez votre batterie? Si aucun chargement a été fait depuis 3 mois, nous vous conseillons d'en faire une car le charge ment de la batterie vous assure une longue durée ainsi qu'une performance optimale et la protège aussi contre les dégats.

La batterie doit etre chargée avant l'utilisation.
- Evitez de surchauffer ou d'endommager les batteries. Elles peuvent éclater oulocker une substance toxique.
- Evitez de démonter la batterie. Renvoyez le véo auprès du distributeur, le seul capable d'un service et entretien adequats.
- Conservez la batterie dans un endroit sec et frais avec une ventilation suffisante. Evitez le contact direct avec la lumière solaire.
- Soumette la batterie à un cycle complet de chargement et déchargement une fois au minimum et ceci pendant 3 à 6 mois. Cela pour maintainir la performance de la batterie surtout si elle doit être stockée pendant une période prolongée.

Autonomie

Une question fréquement posée concernne l'autonomie d'un vélo électrique.

L'autonomie des E-bike en usage avec une batterie:

36V 9Ah:40 en 100 km
- 36V 12Ah: 50 en 120 km
36V 14Ah: 60 en 145 km

Il a une grande différence entre ces valeurs car l'autonomie d'un velo électrique dépend de plusieurs facteurs, comme c'est le cas chez les voitures:

Topographie
- Pression des pneus
Poids
- Température
- Vent
L'assistance au niveauChoisi
Propre effort

Il y a donc une différence importante entre une balade à velo pendant une journée d'hiver froide et venteuse à travers les Ardennes suivie de crevaïsons et avec un niveau maximum d'aide et une balade à bicyclettependant une journée chaude du printemps aux Pays-Bas avec des pneus bien gonflés, suivie d'un effort propre non négligible.

Questions fréquentes (FAQ)

Comment le Granville E-bike fonctionne-t-il?

Branchez le système en mettant la clé de la batterie dans la position à drotte. Appuyez ensuite sur le bouton du Programme Conduite pour selec-tionner l'assistance désirée. Le système se met automatiquement en marche des que vous commence à pédaler et fourni l'assistance nécessaire au moteur fiable et silencieux.

Quel est le type d'assistance?

Les systèmes d'assistance possédent des détecteurs, qui activent le moteur électrique au moment où vous commencez à pédaler. Si vous arrêtez de pédaler, l'assistance s'arrête.

Aquelle vitesse le Granville E-bike peut-il rouler?

L'assistance vous Emmène jusqu'à 25 km/h. Au dessus de cette vitesse elle s'arrête automatiquement. Naturellement vous pouvez toujours accélérer. Ainsi le système Promovec répond aux prescriptions légales pour les bicyccléttes avec assistance électrique.

Il y a t il des limitations de poids pur le E-bike?

Il n'y a pas de limitations, mais il est évident que plus la charge est importante, d'autant plus la vitesse et l'autonomie sont faibles.

Comment charger la batterie?

Branchez la batterie à une prise électrique de 220V à l'aide du chargeur. Vous pouvez laisser la batterie sur le vélo ou bien l'enlever et la recharger dans un autre endroit. Il faut environ 7 à 8 heures pour un chargement complet. Un circuit de sécurité incorpore garantit que la batterie ne peut être surchargeée.

Comment stocker la batterie?

Dans un endroit frais et sec. La batterie peut faire des années quand elle est entierement chargée.

La batterie est-elle recyclable?

Oui, les batteries Li-ion sont recyclables à 100%. Contactez votre endroit de déchet pour le recyclage officiel des batteries usées.

Quelle est la durée de vie d'une batterie?

La durée de vie d'une batterie dépend de son employ et de la manière dont elle est chargée/decharge. En général vous pouvez recharger la batterie entière environ 500 fois.

Le moteur peut-il surchauffer?

Oul, le moteur peut surchauffer sur les pentes fortes mais un détecteur incorpore y voir que le système électrique s'arrête automatiquement avant de causeur des dégats.

Est-ce que je peux conduire mon Granville E-bike off-road?

Oui, le Granville E-bike est ajusté pour les sentiers non-asphalts et les piste cyclables.

Toutefois le Granville E-bike n'est pas un VTT et donc pas adapté pour les terrains accidentes.

Est-ce que je peux conduire mon Granville E-bike comme unnélo ordinaire sans assistance du moteur?

Oui, en mode off you pouvez toujours utiliser cette Granville E-bike comme un vélo ordinaire.

Est-ce que je peux débrancher l'assistance de mon Granville E-bike?

Non, le système se déconnecte automatiquement après 3 minutes d'inactivité.

Est-ce que j'ai besoin d'une assurance?

Non, en Europe les vélos avec assistance électrique n'exigent pas d'assurance complémentaire, ce qui est bien le cas pour les velomoteurs et les cyclomoteurs.

Dois-je porter un casque?

Non, en Europe un casque n'est pas obligatoire.

Conditions de garantie

10 ans de garantie

Sur le cadre

2 ans de garantie

Sur tous les accessoires à l'exception des pieces usées.

Sur tous les composants électriques, tels que le contrôleur, l'affichage LCD, la charge, la batterie et le moteur. La garantie est supprimée à chaque tentative de démontage de ces accessoires.

Exclus de toute garantie

Toutes les pièces qui forment le sujet d'un usage normal, teils que les pneus, les chaînes, les pignons, les patins de frein, les poignées, ... Pour les dégats causés par mauvais usage ou accident, la garantie sera refusée.

Avertissements de sécurité

LE BUT DES DÉCALCOMANIES AVEC « LES PETITES ICONES DE SECURITÉ » EST D'ATTIRER VOTRE ATTENTION SUR LES DANGERS POSSIBLES. LES PETITES ICONES DE SECURITÉ ET LES EXPLICATIONS COMPLEMENTAIRES MÉRITENT TOUTE VOTRE ATTENTION ET COMPREHENSION. LES AVERTISSEMENTS ET INSTRUCTIONS DOIVENT VOUS RENDRE ATTENTIF CAR ILS NE REMPLACENT PAS LES MESURES DE SECURITÉ NI LA PREVENTION D'ACCIDENTS.

WARNING

Jeter au vent un avis peut vous exposer à des blessures ou dangers. Suivez toujours les avertissements et les instructions complémentaires pour éviter les risques d'incendie, d'électrocution ou autres blessures.

Avertissements de sécurité préalables

1. Lisez soigneusement le mode d'emploi etURTout essayez de le compré. Familiarisez-vous avec l'usage de votre Granville E-bike.
2. Avant chaque utilisation, inspectez votre Granville E-bike sur les pieces endommagées ou détaches. Si les pieces se détachent ou si elles sont endommagées, exécutez les ajustements ou les réparations nécessaires au départ de votre Granville E-bike. Au besoin, contactez votre distributeur / service après-vente.
3. Le fabricant n'est pas responsable pour la perte ni pour les dégats sérieux causés par un employe direct ou indirect du produit.

IMPORTANT!

Si vous Granville pose un problème, contactez Immediatement libre distributeur local/votreservice après-vente ou Granville
