10267414 - Maison intelligente RWE - Notice d'utilisation et mode d'emploi gratuit

Marque	RWE
Modèle	10267414
Type de produit	Interrupteur enfichable extérieur (Smart Home)
Dimensions (L x H x P)	64 x 140 x 101,5 mm
Poids	225 g
Alimentation	230 V / 50 Hz
Consommation en veille	0,5 W
Puissance maximale	3680 W (16 A en charge ohmique)
Fréquence radio	868,3 MHz
Puissance d'émission	10 mW
Indice de protection	IP44 (protégé contre les projections d'eau)
Température de fonctionnement	-20 °C à +55 °C
Fonctions principales	Commande à distance via télécommande ou centrale SmartHome, intégration automatique
Mise en service	Brancher sur une prise avec terre ; intégration automatique pendant 3 minutes (LED clignotante)
Sécurité	Ne pas brancher en série ; connecter uniquement à des prises avec terre ; éviter les surcharges ; ne pas ouvrir l'appareil
Entretien	Aucun entretien utilisateur ; contacter le SAV en cas de défaut
Pièces détachées	Aucune pièce remplaçable par l'utilisateur
Réparabilité	Non réparable par l'utilisateur ; contacter le service après-vente
Compatibilité	Système SmartHome RWE (ou innogy)
Normes	Conforme à la directive 1999/5/CE
Élimination	Ne pas jeter avec les ordures ménagères ; déposer dans un centre de recyclage pour déchets électroniques

FOIRE AUX QUESTIONS - 10267414 RWE

Comment installer l'interrupteur enfichable extérieur ?

Branchez l'appareil sur une prise murale avec terre. L'intégration automatique démarre pendant 3 minutes (la LED clignote toutes les 10 secondes). Ajoutez ensuite l'appareil via le logiciel utilisateur de votre système SmartHome.

Puis-je brancher plusieurs interrupteurs en série ?

Non, il est interdit de brancher les interrupteurs en série (l'un derrière l'autre). Cela pourrait provoquer une surcharge ou un dysfonctionnement.

Que faire si l'appareil ne s'intègre pas automatiquement ?

Vérifiez que la prise est alimentée et que l'appareil est dans la portée de la centrale. Si le problème persiste, contactez le service après-vente.

Quelle est la puissance maximale supportée ?

La puissance maximale est de 3680 W (16 A en charge ohmique). Ne dépassez pas cette limite pour éviter tout risque d'incendie ou de détérioration.

L'interrupteur est-il résistant aux intempéries ?

Oui, il possède un indice de protection IP44, ce qui le protège contre les projections d'eau. Il peut être utilisé en extérieur, mais évitez l'exposition directe au soleil ou à des sources de chaleur.

Puis-je contrôler l'interrupteur depuis mon smartphone ?

Oui, si vous disposez d'une centrale SmartHome compatible, vous pouvez programmer et contrôler l'interrupteur via l'interface utilisateur ou une application dédiée.

Que signifie le clignotement de la LED ?

Pendant les 3 premières minutes après le branchement, la LED clignote brièvement toutes les 10 secondes, indiquant une tentative d'intégration automatique. Une fois intégré, la LED reste allumée environ 2 secondes.

Comment nettoyer l'appareil ?

Aucun nettoyage spécifique n'est requis. En cas de saleté, essuyez avec un chiffon sec. Ne jamais ouvrir l'appareil et évitez tout contact avec l'eau à l'intérieur.

L'appareil est-il compatible avec d'autres systèmes ?

Il est conçu pour le système SmartHome RWE (ou innogy). La compatibilité avec d'autres systèmes n'est pas garantie.

Que faire en cas de dysfonctionnement ?

Ne pas ouvrir l'appareil. Contactez le service après-vente (SAV) de RWE ou innogy. L'appareil ne contient aucune pièce réparable par l'utilisateur.

MODE D'EMPLOI 10267414 RWE

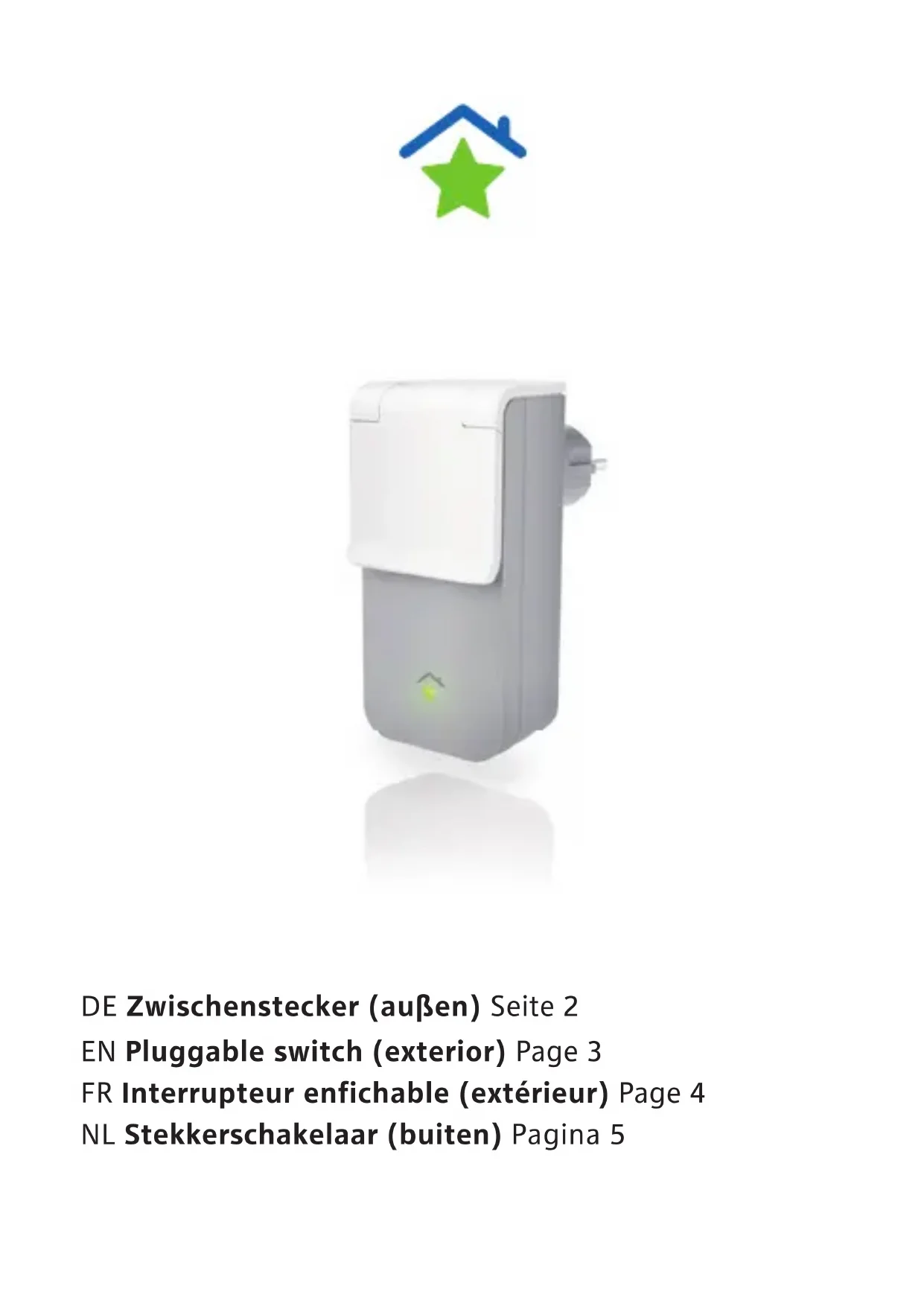

FR Interrupteur enchachable (extérieur) Page 4

L'interrupteur enchachieable (extérieur) est activé ou désactivé en fonction des signaux radio reçus, reposant sur les commandes entées par l'utilisateur, suivant la situation. Les instructions radiophoniques sont émises par l'actionnement d'une touche, par l'intémediaire de la télécommande, par l'interface utilisateur ou par programmation via la centrale.

Remarques relatives aux risques potentiels

• Il est interdit de brancher en série, c'est-à-dire l'un derrière l'autre, les interrupteurs enchachieable (extérieur).
• Nous vous prions de ne pas ouvrir l'interrupteur enchachieable (extérieur) car il ne renferme aucune piece pouvant faire l'objet d'un remplacement ou d'une maintenance par l'utilisateur. En cas de défaut ou d'erreur, veuilles contacter notre SAV.
  L'appareil est protégé contre les projections d'eau. Pour garantir la protection contre les projections d'eau, ne branchez que des connecteurs protégés contre les projections d'eau (IPX4).
• Evitez toute exposition aux rayons directs du soleil ou autre source de chaleur ou de rayonnement.
• Ne sollicitez pas l'interrupteur enfi-cable (extérieur) au-delà de la limite de puissance indiquée.
• Une surcharge peut entrainer la destruction de l'appareil, un incendie ou un accidentélectrique.
• Avant de connecter un apparéil à l'interrupteur enchachieable (extérieur), éteignez impérativement l' apparéil.

• Ne connectez enaucun cas un appeareil à l'interrupteur enfichable (extérieur), lorsquela mise en service de cet appeareil sans surveillance risque de provoquer un incendie ou d'autres dommages (gril electrique, taille-haie, par exemple).

• Avant d'effectuer une opération sur l'appareil (par exemple, changement d'une ampoule), débranchez impérativement cet apparéil de l'interrupteur enchachieable (extérieur).

• L'interrupteur enchachieable (extérieur) ne pourra etre connecte qu'a des prises dotees d'une terre et montees dans le mur. Ne le connectez jamais a des rallonges ou a des blocs multiprises.

Mise en service

Après avoir été branché dans la prise aisément accessible, l'interrupteur enchachieable (extérieur) tente, pendant trois minutes, des'intégrer automatiquement (la LED clignote brievement toutes les dix secondes). Ajouter l'appareil au système SmartHome par le biais du logiciel utilisateur. Lorsque l'intérupteur enchachieable (extérieur) a été reconnu et intégré, la LED reste alluméependant env. 2 secondes.

Généralités sur la télécommande

La société eQ-3 Entwicklung GmbH déclare que le présente apparéil est conforme aux critères fondamentaux et autres règles applicables de la Directive 1999/5/CE. Vous trouvez la déclaration de conformité intégrale sur le site: www.eq-3.de/service/downloads.html eQ-3 Entwicklung GmbH, Maiburger Str. 36, D-26789 Leer

\section*{Caracteristiques techniques}

Désignation de l'appareil	PSSOz
Tension d'almen-tation	230V/50Hz
Consommation en mode veille	0,5W
Fréquence radio 868,3MHz
Puissance max. à l'émission	10mW
Classe de récep-tion	SRD Class 2
Type de commuta-teur	Commutateur monté indépen-dament
Puissance absor-bée maximale	3680W
Puissance de cou-pure	16A (charge ohmique)
Tension de tenue aux ondes de chic	2500V
Relais Contact de ferme-ture
Mode S1
Mode de protec-tion	IP44, protection contre les projec-tions d'eau
Température ambi-ante	-20°C à +55°C
Dimensions 64x140x101,5mm (lhexp)
Poids 225g

Sous réserve de modifications techniques.

Remarque relative à l'élimination

Ne pas jeter cet apparéil avec les ordures menagères! Tout apparéil électronique doit être eliminé en conformité avec la Directive relative aux déchets d'équipement electriques et electroniques. Il devra donc être déposé dans un centre de récapération local pour déchets électroniques.

5e édition française 09/2016

Documentation © innogy SE, Allemagne. Tous droits réservés. Nous déclinons toute responsabilité pour les erreurs typographiques ou d'impression ainsi que pour les conséquences en découlant. Nous reconnaissons tous les droits de protection et les marques.

Sous réserve de modifications sans prévis dues à l'évolution technique.

innogy SE

Flamingoweg 1

44139 Dortmund

Allemagne
