GW45444 - Accessoire électrique Gewiss - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Séparateur vertical pour armoire électrique
Marque	Gewiss
Modèle	GW45444
Hauteur	1000 mm
Largeur	Environ 50 mm (standard pour séparateur)
Profondeur	Environ 60 mm (standard)
Poids	Environ 0,5 kg
Matériau	Plastique technique ignifugé
Couleur	Gris (RAL 7035)
Type de montage	Vertical, à clipser dans le compartiment câbles
Fonction principale	Séparation et gestion des câbles dans les armoires électriques
Compatibilité	Armoires électriques Gewiss de hauteur 1000 mm et plus
Normes	CE, conformité aux normes électriques
Température de fonctionnement	-25 °C à +60 °C
Indice de protection	IP40 (dans l'armoire)
Entretien	Nettoyer avec un chiffon sec et doux
Sécurité	Ne pas utiliser comme support de charge ; installer hors tension
Réparabilité	Pièce non réparable, remplacer si endommagé
Garantie	2 ans

FOIRE AUX QUESTIONS - GW45444 Gewiss

Quel est le rôle du séparateur vertical GW45444 ?

Le GW45444 est un séparateur vertical qui permet d'organiser et de séparer les câbles dans le compartiment interne d'une armoire électrique Gewiss, améliorant ainsi la gestion et la sécurité du câblage.

Quelle est la hauteur du séparateur GW45444 ?

Le séparateur a une hauteur de 1000 mm. Il est conçu pour les armoires électriques de hauteur correspondante.

Comment installer le séparateur vertical GW45444 ?

L'installation se fait par clipsage dans les rainures prévues dans le compartiment câbles de l'armoire. Aucun outil n'est nécessaire. Reportez-vous au schéma de montage dans la notice.

Ce séparateur est-il compatible avec d'autres marques d'armoires ?

Le GW45444 est spécifiquement conçu pour les armoires Gewiss. Pour d'autres marques, vérifiez les dimensions et le système de fixation.

Quel est le matériau du GW45444 ?

Il est fabriqué en plastique technique ignifugé, offrant une bonne résistance mécanique et une auto-extinction en cas d'incendie.

Le séparateur vertical peut-il supporter le poids des câbles ?

Non, le séparateur est destiné uniquement à la séparation et au guidage des câbles. Il ne doit pas supporter de charge. Les câbles doivent être fixés séparément.

Comment nettoyer le séparateur GW45444 ?

Utilisez un chiffon sec et doux pour enlever la poussière. Évitez les solvants ou produits abrasifs qui pourraient endommager le plastique.

Existe-t-il une version horizontale de ce séparateur ?

Oui, Gewiss propose des séparateurs horizontaux comme les modèles GW45451 et GW45452 pour une organisation complète de l'armoire.

Quels sont les codes des séparateurs verticaux de différentes hauteurs ?

Les hauteurs disponibles sont : 1000 mm (GW45444), 1200 mm (GW45445), 1600 mm (GW45447), 1800 mm (GW45448) et 2000 mm (GW45449).

Le GW45444 est-il livré avec des accessoires de fixation ?

Non, le séparateur se fixe par clipsage direct sans accessoire supplémentaire. Il est prêt à l'emploi.

MODE D'EMPLOI GW45444 Gewiss

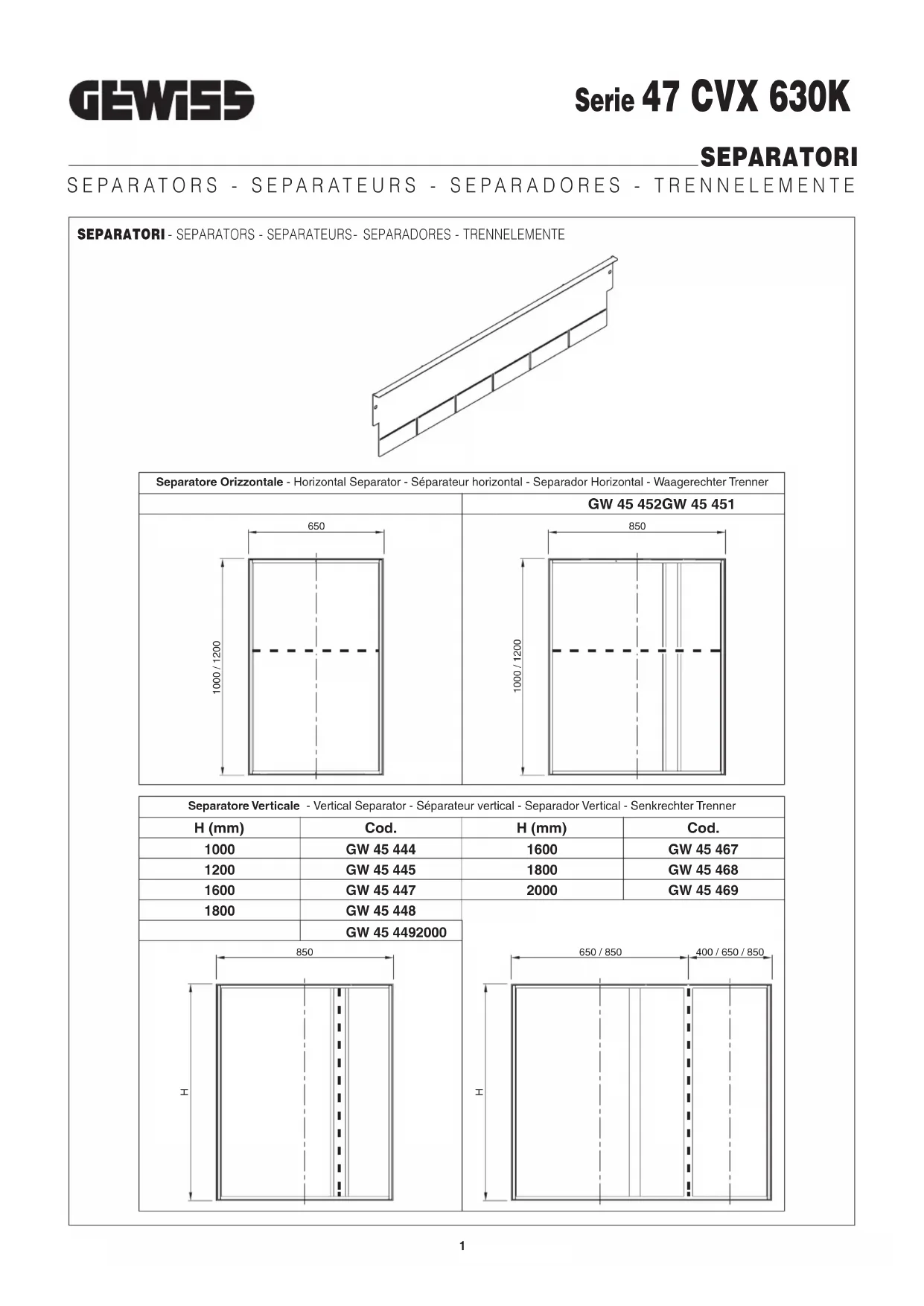

SEPARATORS - SEPARATEURS - SEPARADORES - TRENNELEMENTE

SEPARATORI - SEPARATORS - SEPARATEURS- SEPARADORES - TRENNELEMENTE

Separatore Orizzontale - Horizontal Separator - Séparateur horizontal - Separator Horizontal - Waagerechter Trenner
	GW 45 452GW 45 451
650	850
1000/1200	1000/1200

Separatore Verticale - Vertical Separator - Séparateur vertical - Separator Vertical - Senkrechter Trenner
H (mm)	Cod.	H (mm)	Cod.
1000	GW 45 444	1600	GW 45 467
1200	GW 45 445	1800	GW 45 468
1600	GW 45 447	2000	GW 45 469
1800	GW 45 448
	GW 45 4492000
850		650 / 850	400 / 650 / 850

GW 45 451 GW 45 452
GW 45 444 H=1040	Nr. 1	Nr. 2
GW 45 445 H=1240
GW 45 447 H=1640	Nr. 2
GW 45 448 H=1840
GW 45 449 H=2040
GW 45 467 H=1640	Nr. 6
GW 45 468 H=1840
GW 45 469 H=2040

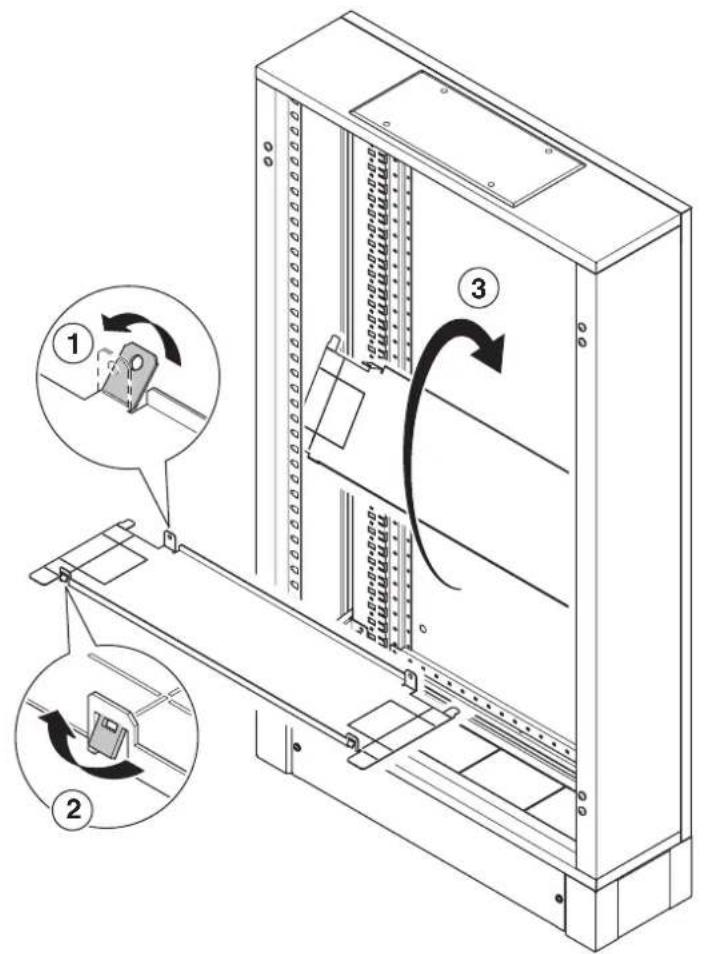

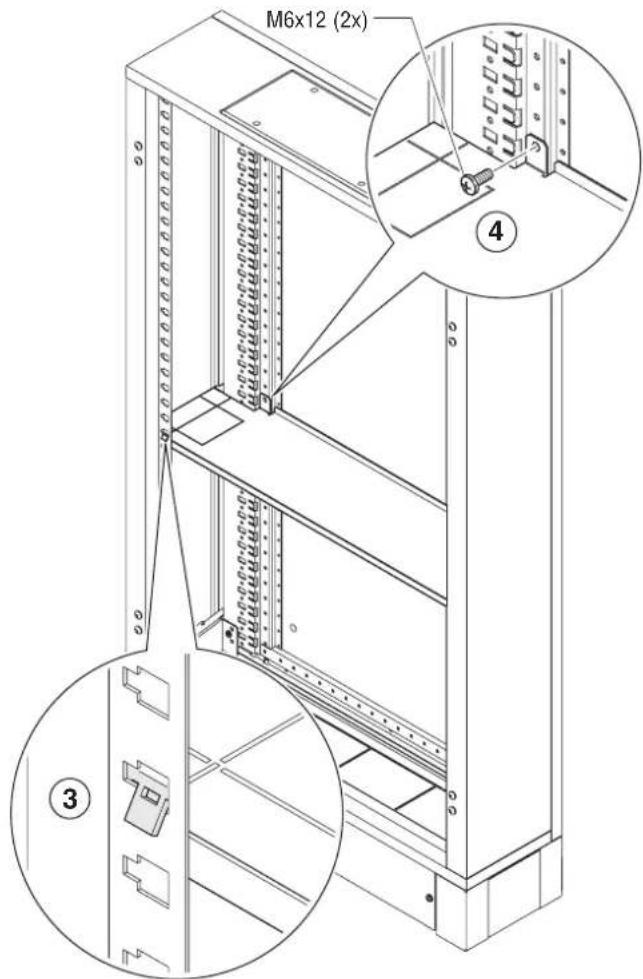

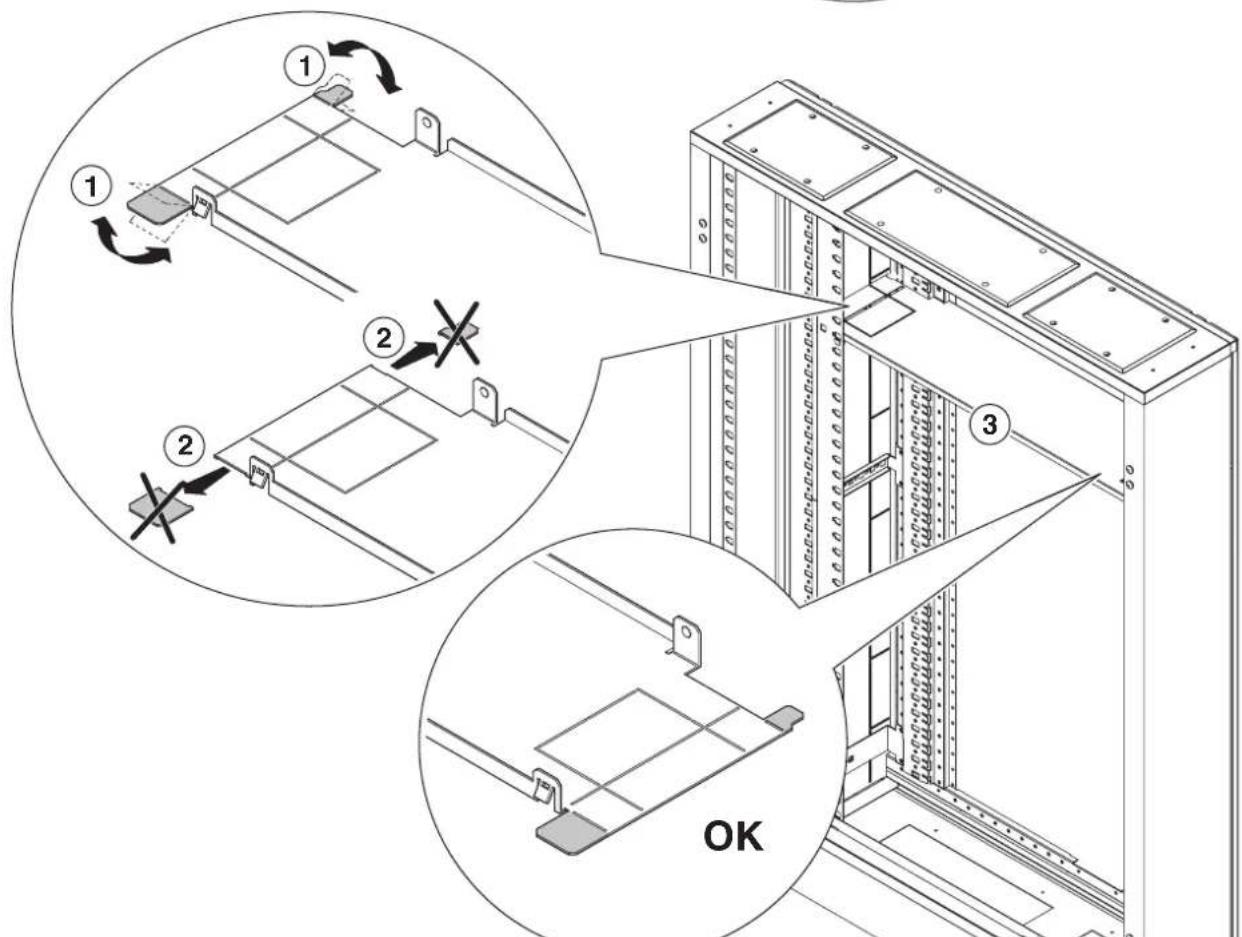

MONTAGGIO SEPARATORE ORIZZONTALE: GW 45 451 - GW 45 452

HORIZONTAL SEPARATOR ASSEMBLY: GW 45 451 - GW 45 452 - MONTAGE DU SEPARATEUR HORIZONTAL : GW 45 451 - GW 45 452
MONTAJE SEPARADOR HORIZONTAL: GW 45 451 - GW 45 452 - MONTAGE WAAGERECHTES TRENNELEMENT: GW 45 451 - GW 45 452

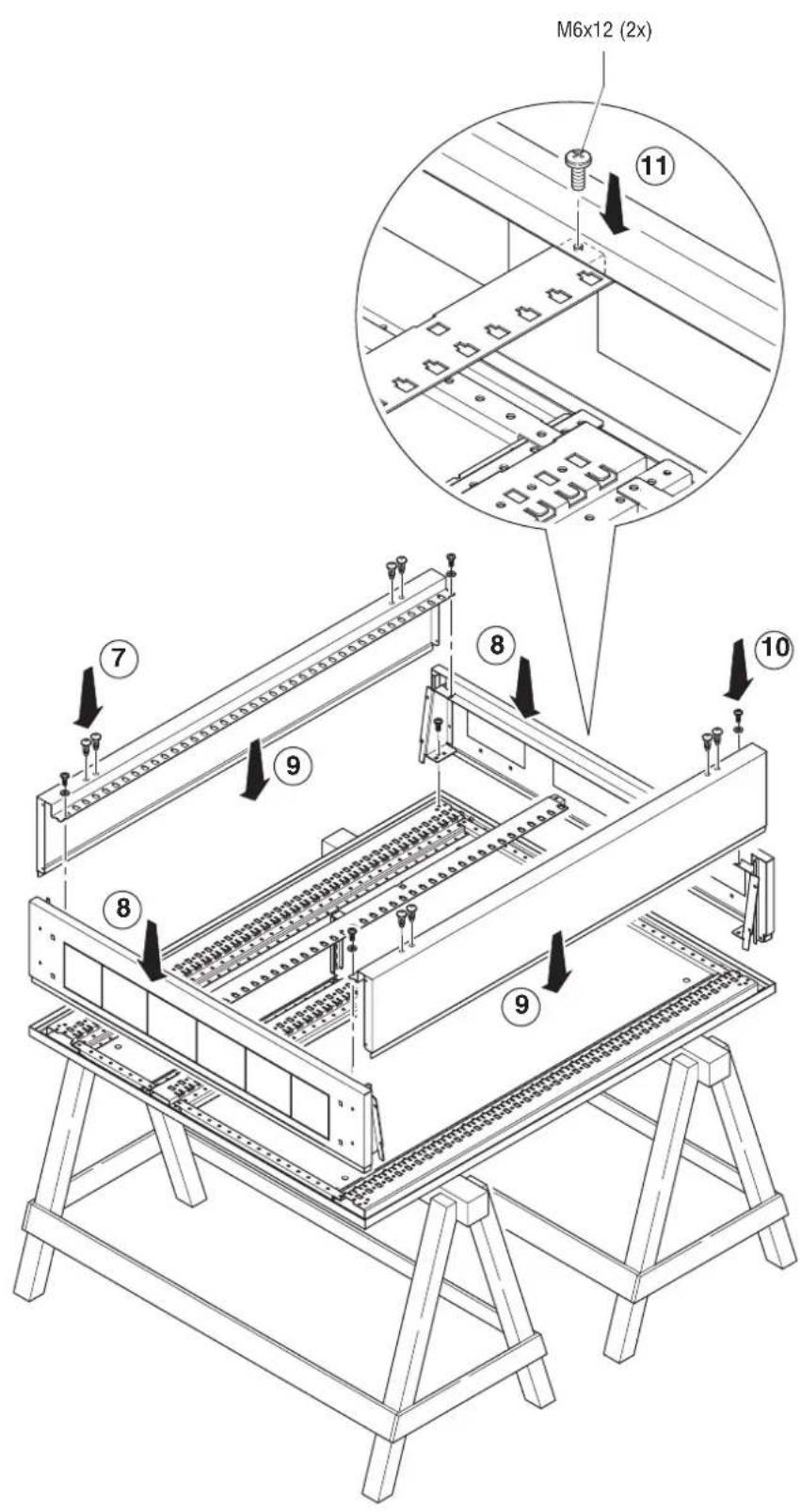

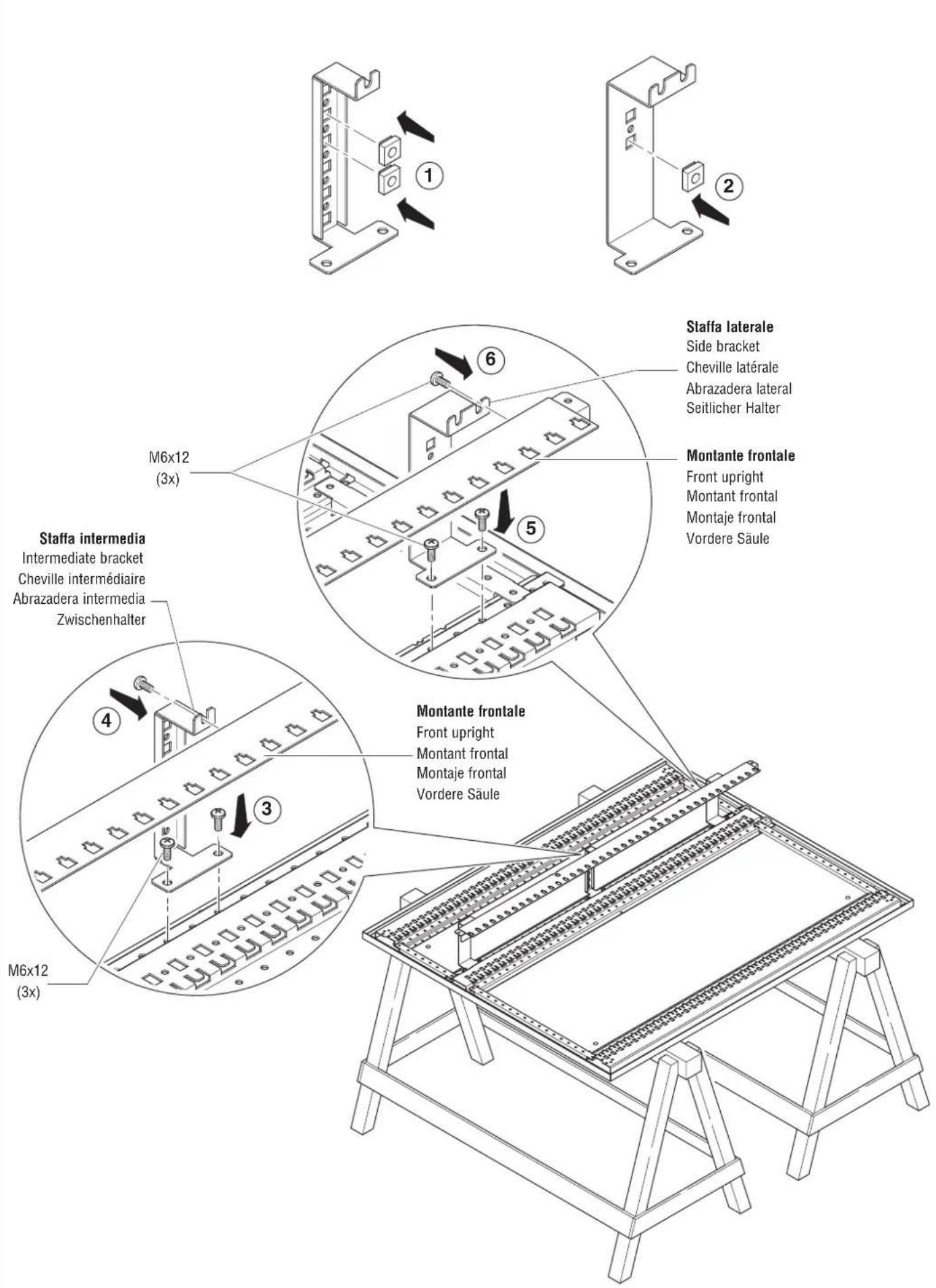

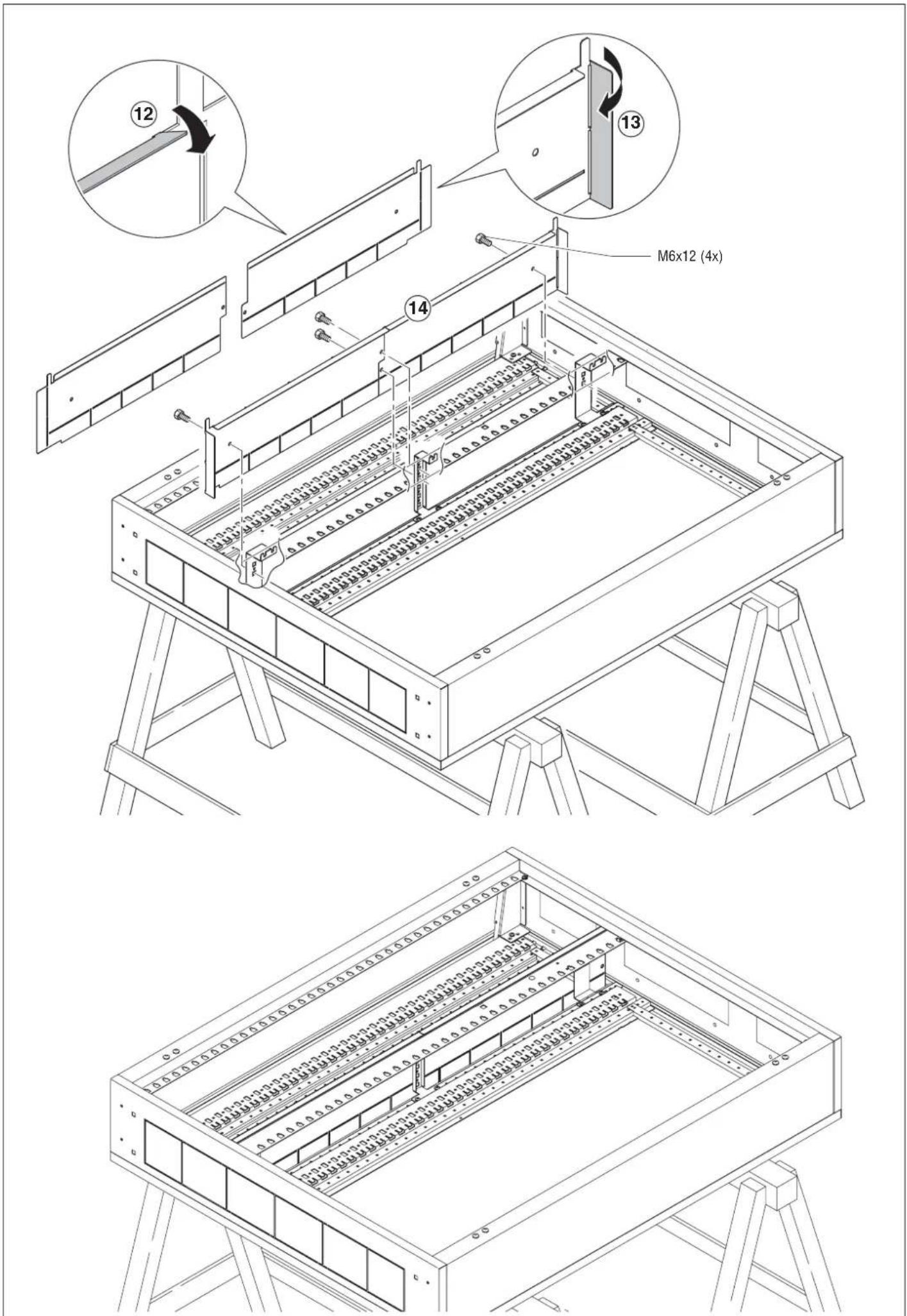

MONTAGGIO SEPARATORE VERICALE VANO CAVI INTERNO: GW 45 444 - GW 45 445

INTERNAL CABLE BAY VERTICAL SEPARATOR ASSEMBLY: GW 45 444 - GW 45 445 - MONTAGE DU SEPARATEUR VERTICAL DU COMPARTIMENT DES CÁBLES INTERNE: GW 45 444 - GW 45 445 - MONTAJE SEPARADOR VERTICAL CAVIDAD INTERNRA CABLES: GW 45 444 - GW 45 445 MONTAGE SENKRECHTES TRENNELEMENT KABELGEHAUSE INNEN: GW 45 444 - GW 45 445

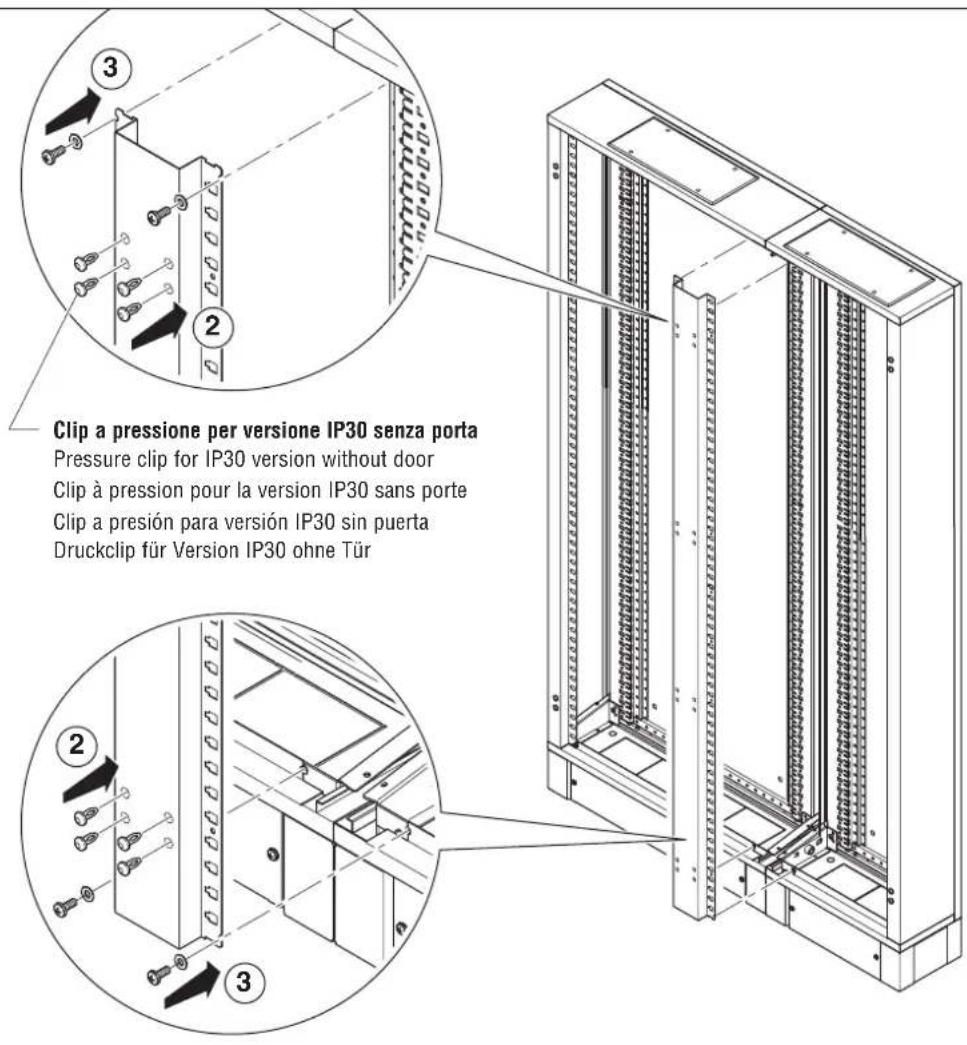

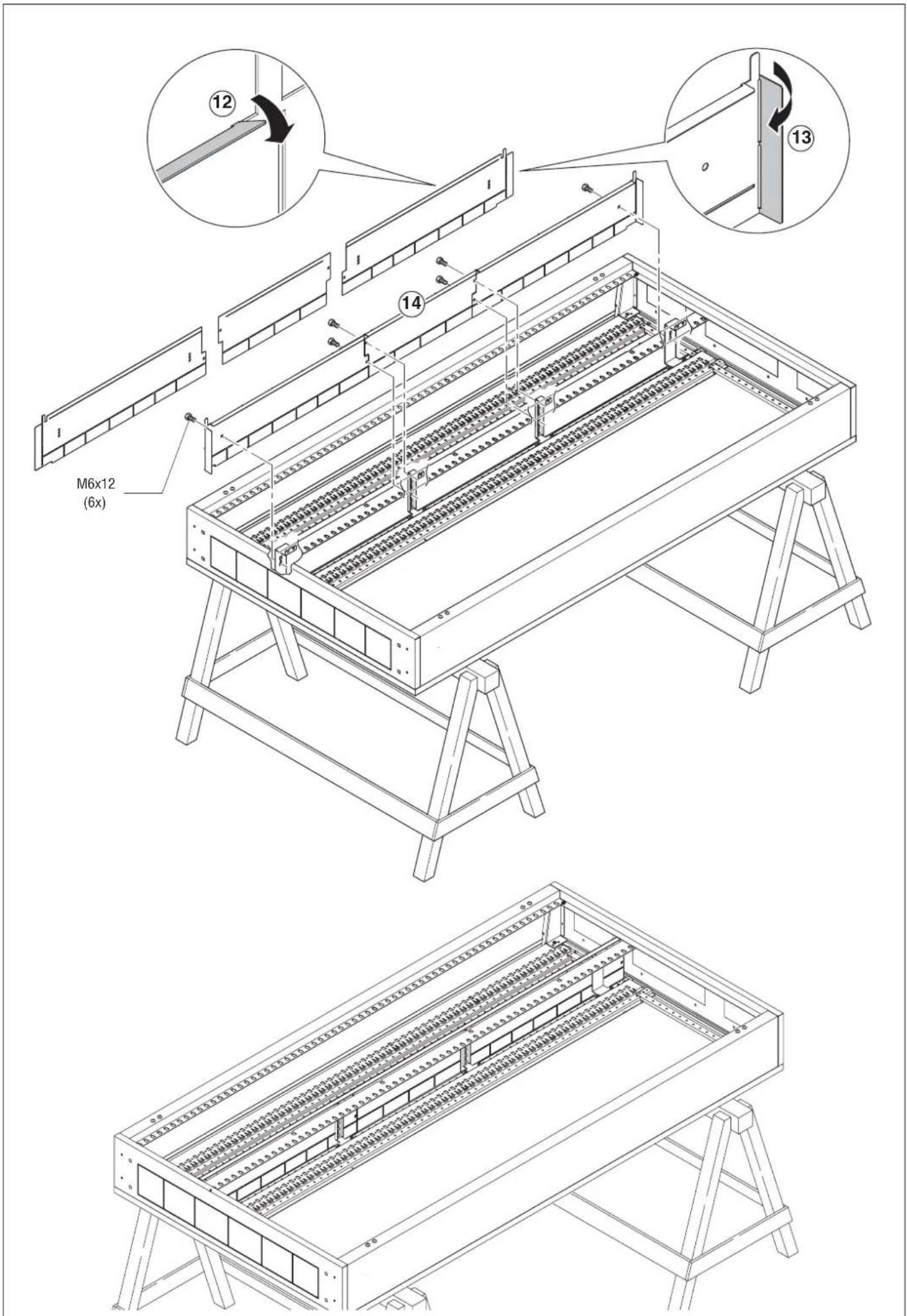

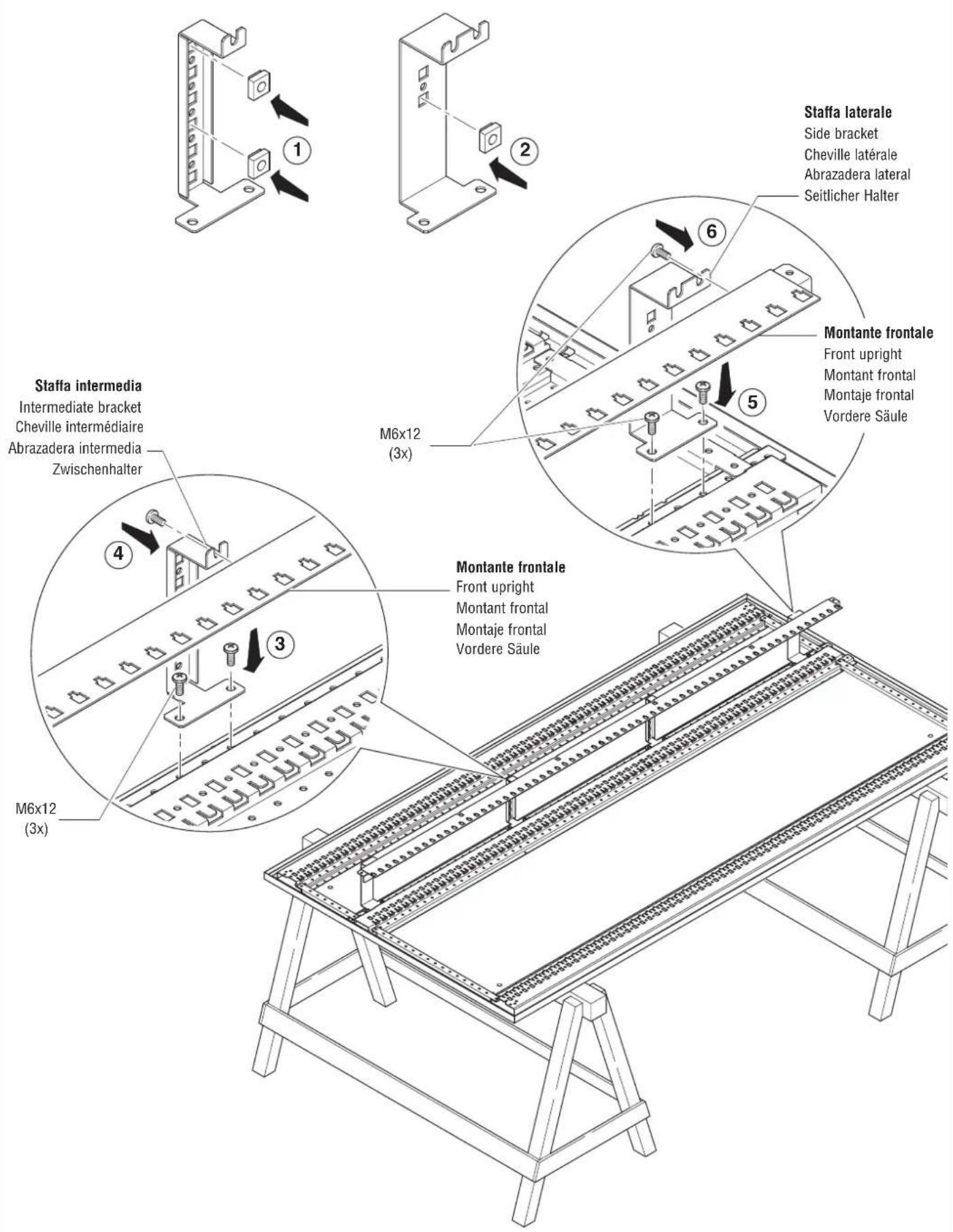

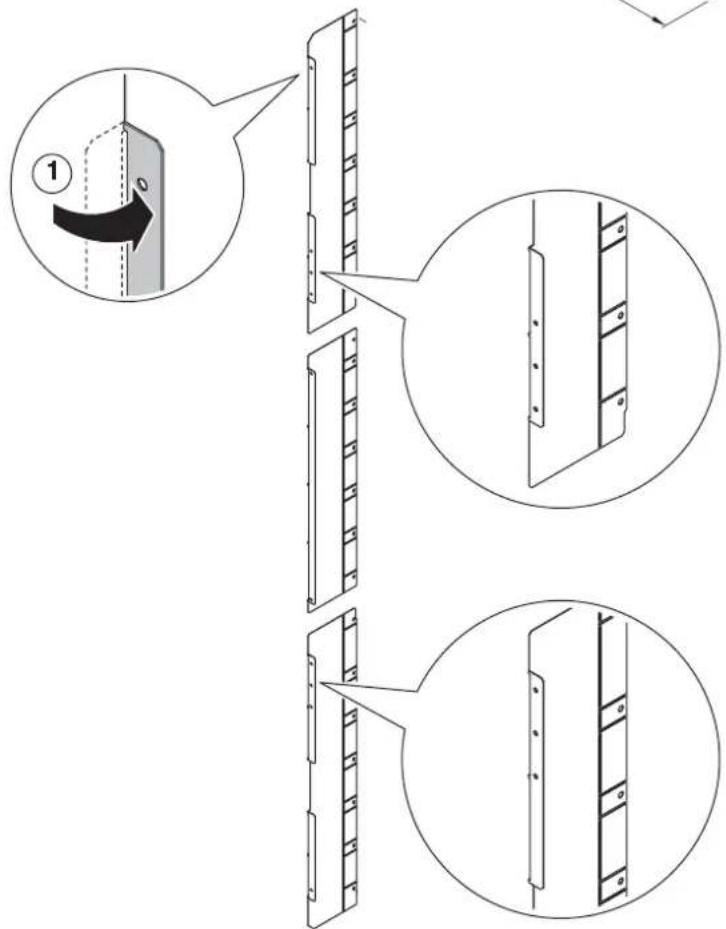

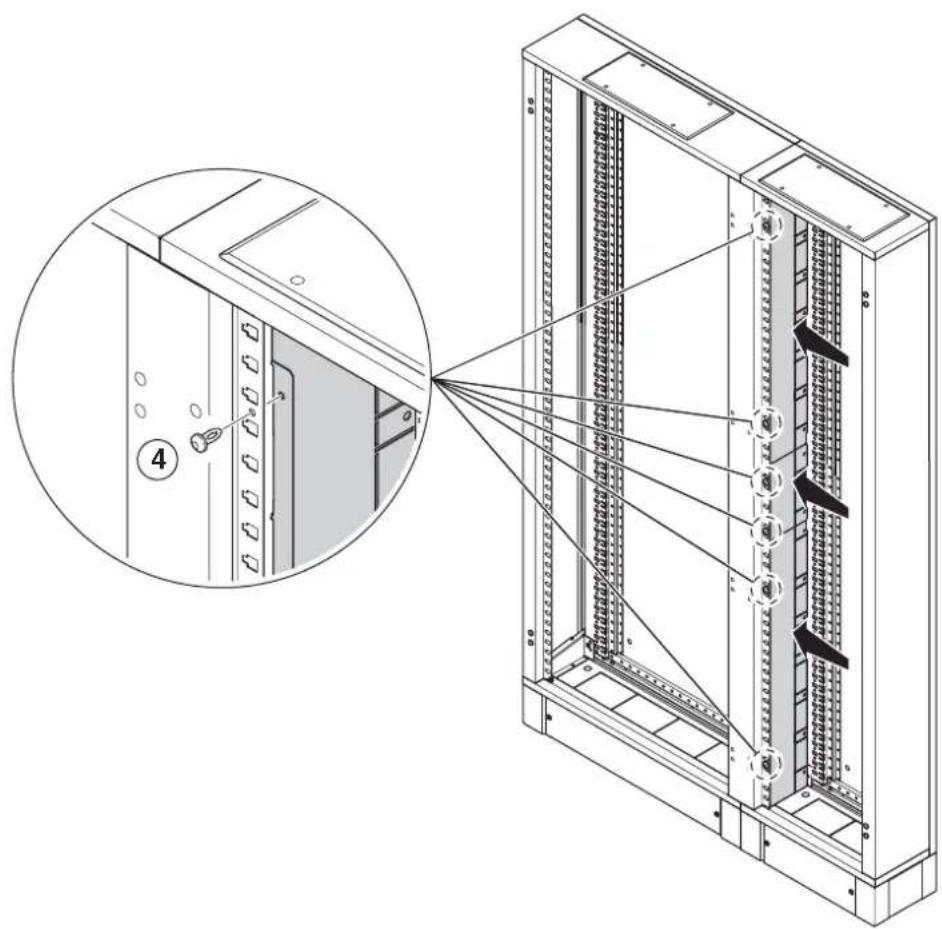

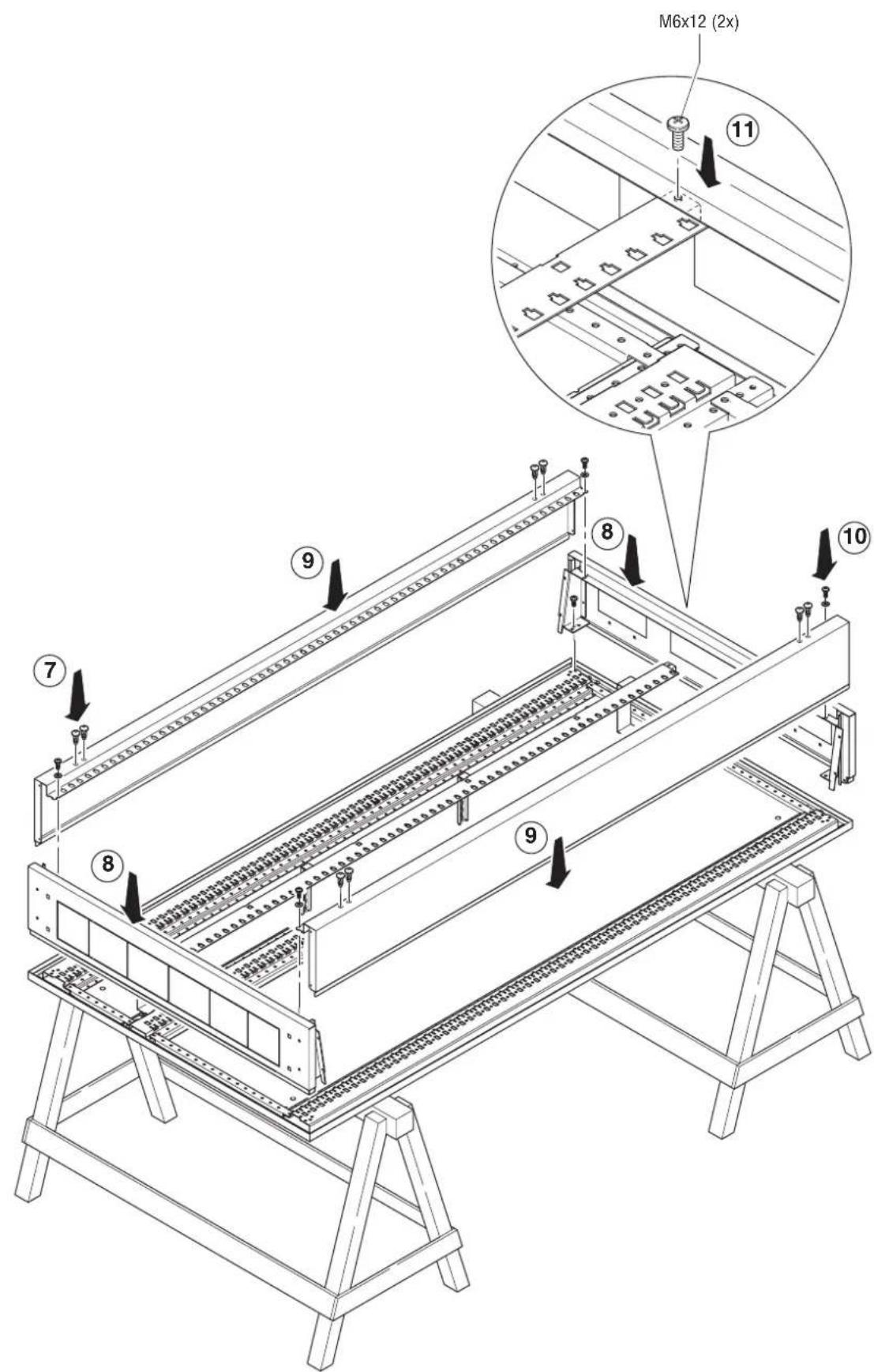

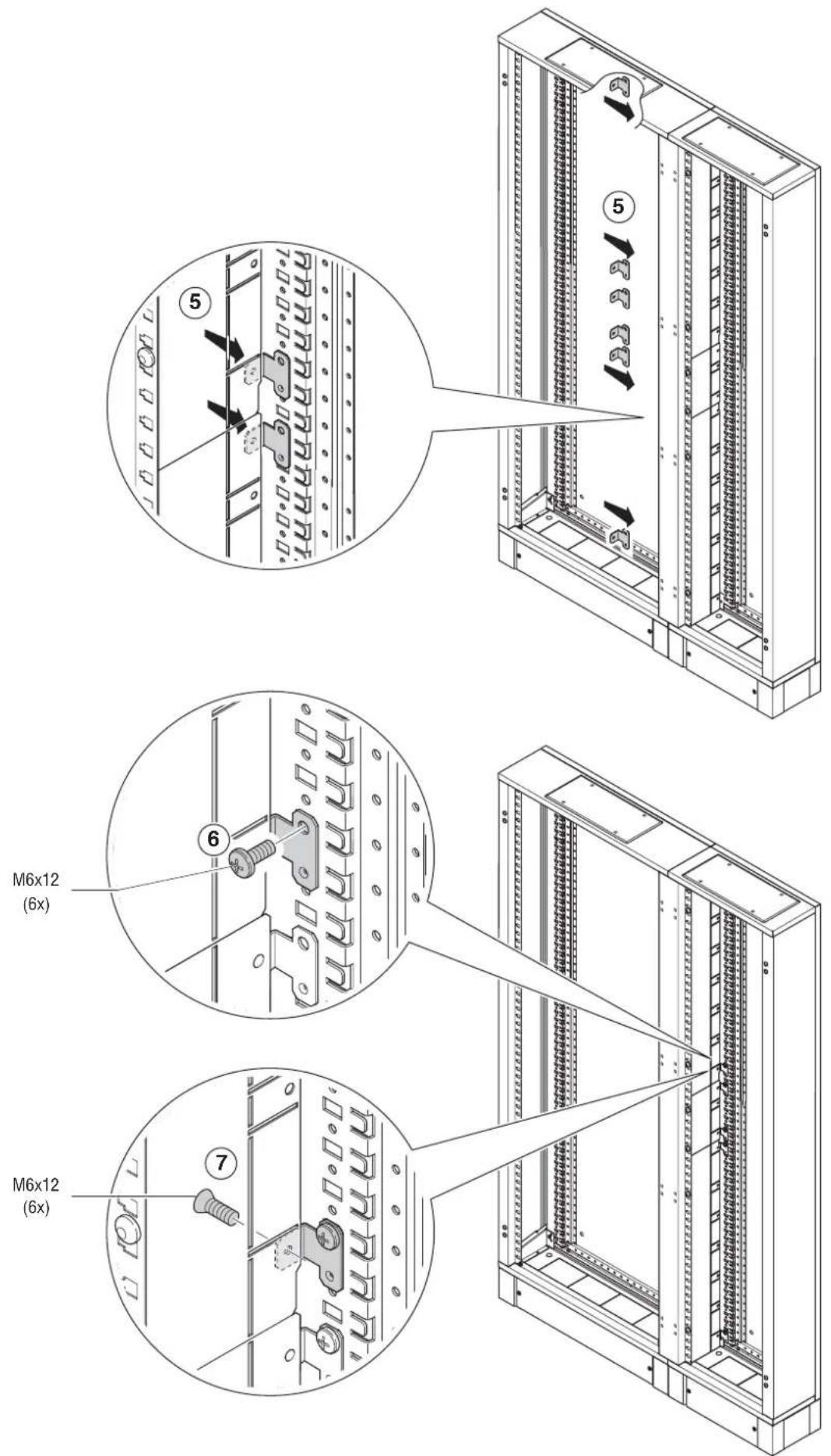

MONTAGGIO SEPARATORE VERICALE VANO CAVI INTERNO: GW 45 447 - GW 45 448 - GW 45 449

INTERNAL CABLE BAY VERTICAL SEPARATOR ASSEMBLY: GW 45 447 - GW 45 448 - GW 45 449 - MONTAGE DU SEPARATEUR VERTICAL DU COMPARTIMENT DES CÁBLES INTERNE : GW 45 447 - GW 45 448 - GW 45 449 - MONTAJE SEPARADOR VERTICAL CAVIDAD INTERNA CABLES: GW 45 447 - GW 45 448 - GW 45 449 - MONTAGE SENKRECHTES TRENNELEMENT KABELGHEAUSE INNEN: GW 45 447 - GW 45 448 - GW 45 449

MONTAGGIO SEPARATORE VERTICAL: GW 45 467 - GW 45 468 - GW 45 469 - VERTICAL SEPARATOR ASSEMBLY: GW 45 467 -

GW 45 468 - GW 45 469 - MONTAGE DU SEPARATEUR VERTICAL : GW 45 467 - GW 45 468 - GW 45 469 - MONTAJE SEPARADOR VERTICAL:

GW 45 467 - GW 45 468 - GW 45 469 - MONTAGE SENKRECHTES TRENNELEMENT: GW 45 467 - GW 45 468 - GW 45 469

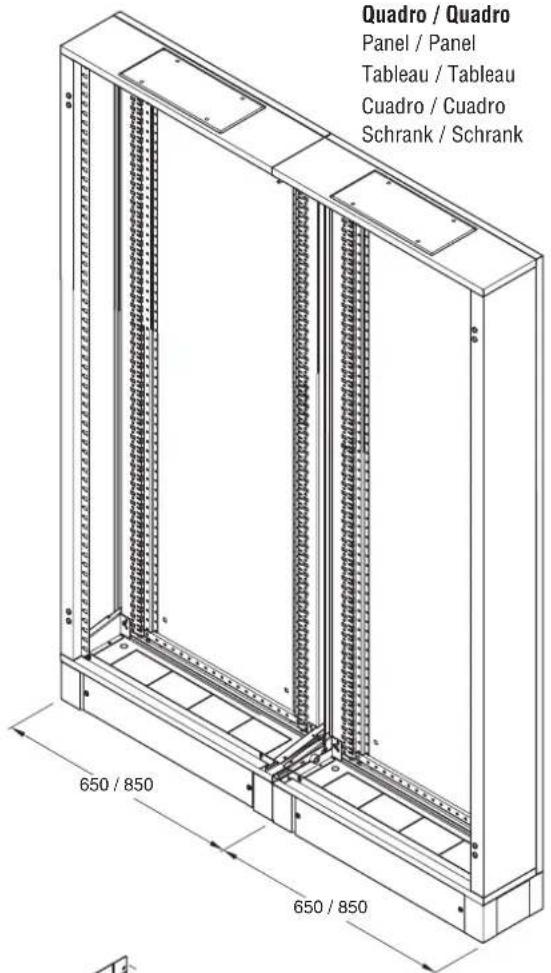

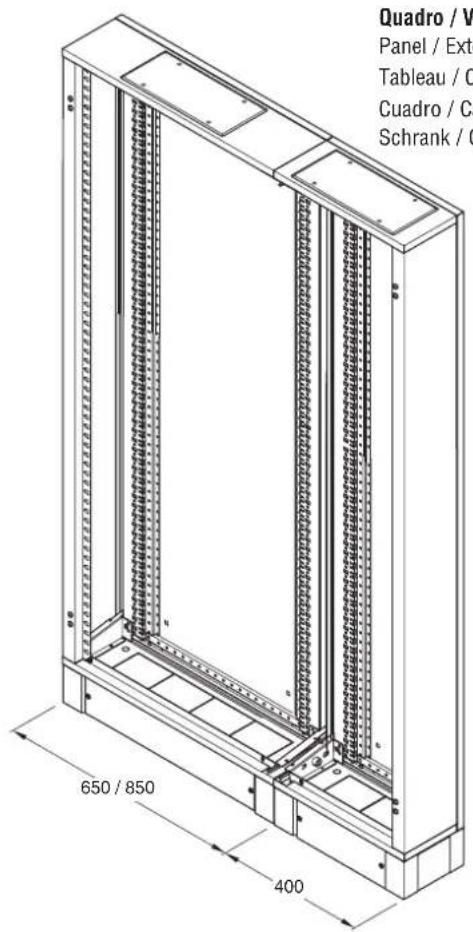

Quadro / Vano cavi esterno
Panel / External cable bay
Tableau / Compartment des cables externe
Cuadro / Cavidad externa cables
Schrank/Gehäuse für Kabel außen
