Type de produit	Prise murale ATEX
Marque	Gewiss
Modèle	GW76293
Catégorie ATEX	Groupe II, catégorie 3GD (gaz zone 2, poussières zone 22)
Tension nominale	250 V AC
Courant nominal	16 A
Fréquence	50/60 Hz
Nombre de pôles	2P + T (terre)
Borne de terre	Externe, pour mise à la terre
Dimensions (L x H x P)	80 x 80 x 50 mm
Poids	0,2 kg
Matériau du boîtier	Polyamide renforcé
Indice de protection	IP66 (estimation)
Température de fonctionnement	-20°C à +55°C
Fonctions principales	Prise de courant pour environnements explosifs (gaz et poussières)
Installation	Par professionnel habilité, fixation par fentes prévues
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif ; ne pas utiliser de solvants
Sécurité	Conforme ATEX, ne produit pas d'étincelles en usage normal
Pièces détachées	Non prévues (produit scellé)
Réparabilité	Non réparable par l'utilisateur ; remplacer l'ensemble

FOIRE AUX QUESTIONS - GW76293 Gewiss

Quelle est la tension nominale de la prise Gewiss GW76293 ?

La tension nominale est de 250 V AC, avec un courant nominal de 16 A.

Dans quelles zones ATEX la prise peut-elle être installée ?

Elle est certifiée pour les zones 2 (gaz) et zones 22 (poussières), selon la directive 94/9/CE.

Quel type de protection contre les explosions offre ce produit ?

Le produit utilise une construction antidéflagrante ne produisant ni étincelles ni arcs en fonctionnement normal. Pour les poussières, la protection est assurée par enveloppe.

Comment installer la prise murale Gewiss GW76293 ?

L'installation doit être réalisée par un professionnel habilité. Utilisez les fentes prévues à l'extérieur de la boîte pour la fixation au mur.

La prise dispose-t-elle d'une borne de terre ?

Oui, elle est équipée d'une borne externe pour la mise à la terre.

Quel est l'indice de protection IP de cette prise ?

L'indice de protection exact n'est pas spécifié, mais pour une utilisation en zones explosives, on estime un niveau IP66 (protégé contre les poussières et les jets d'eau puissants).

Puis-je utiliser cette prise à l'extérieur ?

Oui, si l'emplacement est classé zone 2 ou zone 22 et que l'installation respecte les normes ATEX. En extérieur non classé, une prise standard est suffisante.

Comment nettoyer la prise sans l'endommager ?

Utilisez un chiffon sec et non abrasif. N'utilisez jamais de produits chimiques ou de solvants.

Cette prise est-elle réparable ?

Non, le produit est scellé et non réparable par l'utilisateur. En cas de défaut, il doit être remplacé entièrement.

Où puis-je trouver la notice d'utilisation complète ?

Vous pouvez télécharger la notice en PDF gratuitement sur notice-facile.com ou sur le site du fabricant Gewiss.

MODE D'EMPLOI GW76293 Gewiss

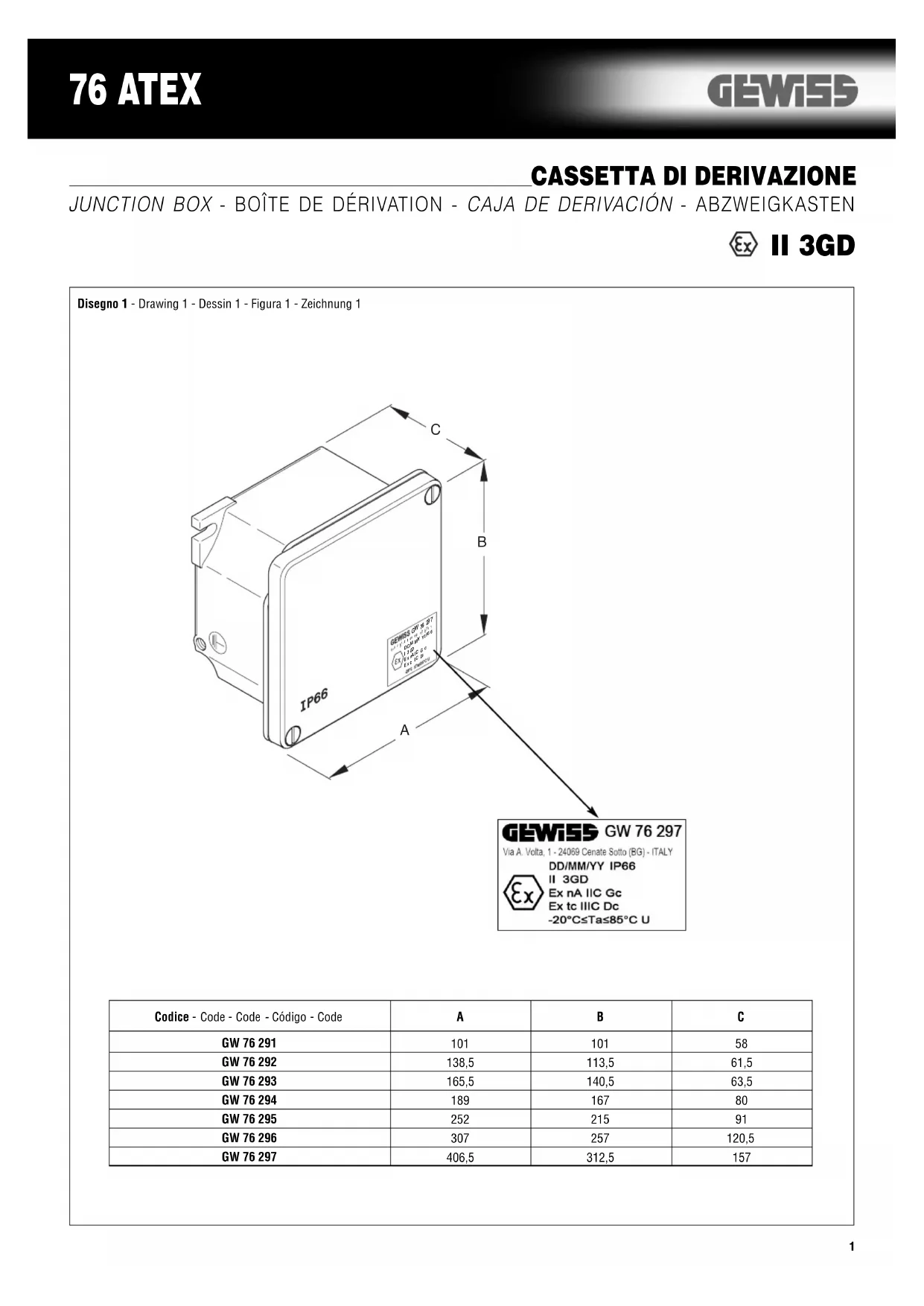

ATTENTION: pour la fixation au mur, n'utiliser que les fentes prévues à l'extérieur de la boîte.

Borne externe pour la mise à la terre

Produit adapte pour l'emploi en atmophère explosive

Produit du II groupe, installable uniquement dans les milieux autres que les mines.

Produits de catégorie 3 pour les millieux ayant un présence de gaz (G) et de poudres (D), avec un niveau de risque d'explosion normal. En particulier, le produit peut être installé seulement :

a) dans la zone 2 (zone où, pendant les activités de travail normales, la formation d'une atmophère explosive sous forme de melange d'air et de substances inflammables n'est pas probable)

Produit du groupe II, à installer dans les ambiances à risque d'explosion dû à la présence de gaz de subdivision C

Produit du groupe III, à installer dans des ambiances à risque d'explosion du à la présence de poussières conductrices

Niveau de protection de l'appareil (EPL). Produits pour atmosphères explosives dues à la présence de gaz, représentant un niveau de protection « avancé ». Ils ne représentent pas une source d'allumage lors du fonctionnement courant et restent inactifs en cas de début. En particulier, le produit ne peut être installé que dans la zone 2.

Niveau de protection de l'appareil (EPL). Produits pour atmosphères explosives dues à la présence de poussières, représentant un niveau de protection « avancé ». Ils ne représentent pas une source d'allumage lors du fonctionnement courant et restent inactifs en cas de début. En particulier, le produit ne peut être installé que dans la zone 22.

Protection against the ignition of gases, in the form of an electric construction that does not produce sparks or arcs during normal use Protection contre l'allumage de gaz grâce à la construction électrique particulière ne produit pas d'étincelles ou d'arcs lors de l'utilisation courante

Protection contre l'allumage de poussières par enveloppe

The lighting fixture's protection level against the ingress of solids and liquids
Degré de protection assurée par l'appareil contre l'entrée de solides et de liqui-des

Les produits sont classifiés comme composants du groupe II, catégorie 3GD (Gaz et Poussière) suivant les exigences de la Directive 94/9/CE (Directive ATEX) et sont donc adaptés à l'usage dans tous les emplacements classifiés comme zone 2 pour les gaz et zone 22 pour les poussières.

Pour toutes les conditions d'emploi veuillez faire reference à cette notice d'instructions.
