Type de produit	Prise murale pour atmosphère explosive
Marque	Gewiss
Modèle	GW76295
Catégorie	Prise murale
Utilisation	Zones 2 (gaz) et 22 (poussières)
Température ambiante admissible	-20°C à +85°C
Niveau de protection (gaz)	II 3G
Niveau de protection (poussières)	II 3D
Protection contre l'allumage (gaz)	Construction électrique ne produisant pas d'étincelles
Protection contre l'allumage (poussières)	Par enveloppe
Raccordement à la terre	Borne externe
Fixation au mur	Fentes extérieures
Entretien et nettoyage	Chiffon humide une fois par semaine
Sécurité d'installation	Ne pas enlever les vis sous tension en atmosphère explosive
Composants adaptés	Non scintillants, sur guidage Din ou plaques de fond
Température maximale d'exercice	85°C
Fin de vie	Confier à un centre de recyclage
Alimentation	230 V ~ 50 Hz

FOIRE AUX QUESTIONS - GW76295 Gewiss

Qu’est-ce que la prise Gewiss GW76295 ?

La Gewiss GW76295 est une prise murale conçue pour une utilisation dans les atmosphères explosives, conformément à la directive ATEX. Elle est adaptée aux zones 2 (gaz) et 22 (poussières).

Dans quelles zones peut-on installer cette prise ?

Cette prise peut être installée dans les zones 2 (gaz) et 22 (poussières), où la formation d’une atmosphère explosive est peu probable et de courte durée le cas échéant.

Quelle est la température ambiante admissible ?

La température ambiante admissible est comprise entre -20°C et +85°C.

Comment nettoyer la prise ?

Nettoyez la prise avec un chiffon humide une fois par semaine pour éviter l’accumulation de charges électrostatiques. N’utilisez pas de produits abrasifs ou de solvants.

Quelles sont les précautions de sécurité à prendre ?

Ne pas enlever les vis du couvercle en présence d’atmosphère potentiellement explosive ou si l’installation n’est pas sectionnée. Limiter la température maximale d’exercice à 85°C et ne pas effectuer de modifications non autorisées.

Comment réaliser le raccordement à la terre ?

Le raccordement à la terre et équipotentiel doit être effectué sur la borne externe identifiée par le symbole de mise à la terre (voir dessin 2 de la notice).

Quels types de composants peuvent être installés ?

Le produit est conçu pour loger des composants non scintillants, pouvant être installés sur guidage Din ou sur les plaques de fond indiquées dans la notice.

Quelle est la température maximale d’exercice ?

La température maximale d’exercice est limitée à 85°C.

Comment fixer la prise au mur ?

Utilisez uniquement les fentes de fixation prévues à l’extérieur du produit (voir dessin 3 de la notice). N’utilisez pas d’autres méthodes de fixation.

Que faire en fin de vie de l’appareil ?

En fin de vie, coupez la tension, retirez l’appareil et confiez-le à un centre spécialisé dans l’évacuation et le recyclage des déchets.

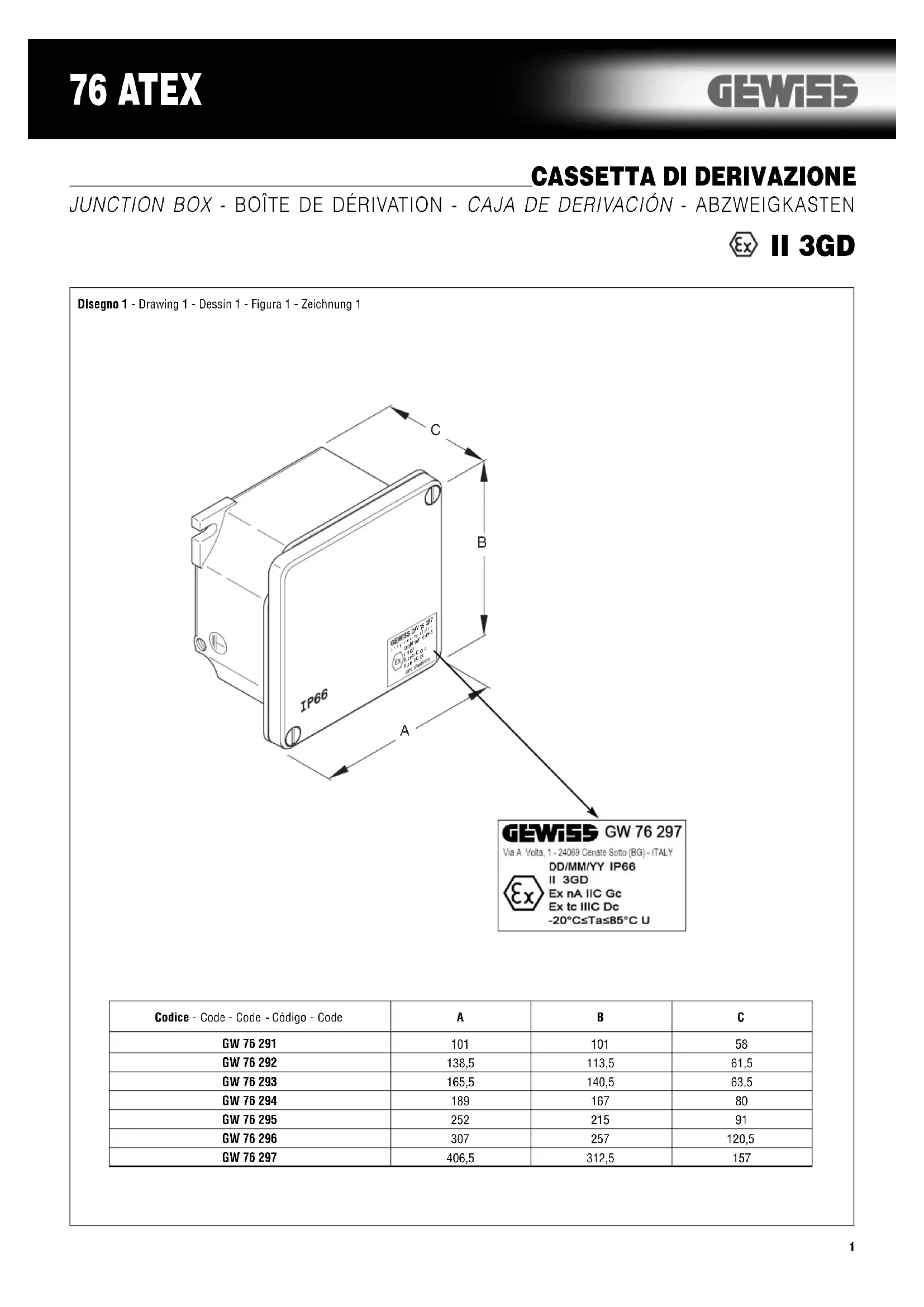

MODE D'EMPLOI GW76295 Gewiss

ATTENTION : pour la fixation au mur, n'utiliser que les fentes prévues à l'extérieur de la boîte.

Borne externe pour la mise à la terre

Produit adapté pour l'emploi en atmosphère explosive

Produit du II groupe, installable uniquement dans les milieux autres que les mines.

Produits de catégorie 3 pour les milieux ayant un présence de gaz (G) et de poudres (D), avec un niveau de risque d'explosion normal. En particulier, le produit peut être installé seulement :

a) dans la zone 2 (zone où, pendant les activités de travail normales, la formation d'une atmosphère explosive sous forme de mélange d'air et de substances inflammables n'est pas probable)

b) dans la zone 22 (zone où, pendant les activités de travail normales, la formation d'une atmosphère explosive sous forme de nuage de poussières n'est pas probable, et, au cas où elle se produirait, elle serait de brève durée)

Produit du groupe II, à installer dans les ambiances à risque d'explosion dû à la présence de gaz de subdivision C

Produit du groupe III, à installer dans des ambiances à risque d'explosion dû à la présence de poussières conductrices

Niveau de protection de l'appareil (EPL). Produits pour atmosphères explosives dues à la présence de gaz, présentant un niveau de protection « avancé ». Ils ne représentent pas une source d'allumage lors du fonctionnement courant et restent inactifs en cas de défaut. En particulier, le produit ne peut être installé que dans la zone 2.

Niveau de protection de l'appareil (EPL). Produits pour atmosphères explosives dues à la présence de poussières, présentant un niveau de protection « avancé ». Ils ne représentent pas une source d'allumage lors du fonctionnement courant et restent inactifs en cas de défaut. En particulier, le produit ne peut être installé que dans la zone 22.

Protection against the ignition of gases, in the form of an electric construction that does not produce sparks or arcs during normal use Protection contre l'allumage de gaz grâce à la construction électrique particulière ne produisant pas d'étincelles ou d'arcs lors de l'utilisation courante

Protection contre l'allumage de poussières par enveloppe

The lighting fixture's protection level against the ingress of solids and liquids Degré de protection assurée par l'appareil contre l'entrée de solides et de liquides

Température ambiante admissible : -20°C ÷ +85°C

Temperatura ambiente admisible : -20°C ÷ +85°C

1) Ne pas enlever les vis du couvercle en présence d'atmosphère potentiellement explosive et si l'installation n'est pas sectionnée en amont ;
2) Les composants garantissent les performances de résistance au choc prévues par la condition normative de bas risque mécanique.
3) Risque potentiel d'accumulation de charges électrostatiques : nettoyer seulement avec un chiffon humide une fois par semaine.
4) Produit conçu pour loger des composants non scintillants. Les composants peuvent être installés aussi bien sur guidage Din que sur les plaques de fond indiquées sur le tableau suivant :

5) Il est interdit de faire des substitutions ou des modifications sur toute pièce du produit autres que celles qui sont prévues dans la présente notice d'instructions ;

6) Limiter la température maximum d'exercice à la valeur T = 85°C

7) En fin de vie, couper la tension, retirer l'appareil et le confier à un centre spécialisé dans l'évacuation et le recyclage des déchets.

a) Le client / projeteur de l'installation est responsable de classifier les lieux avec présence d'atmosphères potentiellement explosibles dans le but de choisir correctement les produits.
b) Les produits que Gewiss S.p.A. fournit sont exclusivement adaptés pour l'installation dans les zones 2 (Gaz) et 22 (Poussières).
c) Les produits doivent être installés selon les règles de l'art et suivant les instructions du fabricant.
d) Pour l'installation au mur, n'utiliser que les fentes de fixation prévues à l'extérieur du produit (voir dessin 3)
e) Exécuter les raccordements à la terre et équipotentiel interne et externe en correspondance avec le symbole de mise à la terre (voir dessin 2).

Les produits sont classifiés comme composants du groupe II, catégorie 3GD (Gaz et Poussière) suivant les exigences de la Directive 94/9/CE (Directive ATEX) et sont donc adaptés à l'usage dans tous les emplacements classifiés comme zone 2 pour les gaz et zone 22 pour les poussières.

Pour toutes les conditions d'emploi veuillez faire référence à cette notice d'instructions.
