MODE D'EMPLOI Quantum LD50S PULSAR

L'exportation des modèles 77321/77313/77311 avec une fréquence de renouvellement d'images de 30 Hz peut avoir des restrictions à l'exportation, selon la législation de votre région.

Achtung!

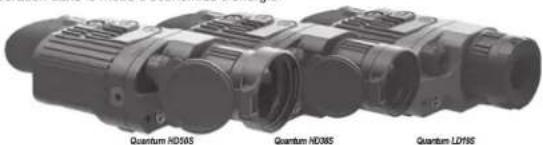

SKU	77314	77313	77312	77311	77322	77321
MODÈLE	LD195	HD195	LD385	HD385	LD505	HD505
Microbolomètre:
Type du microbolomètre	non refroidi		non refroidi		non refroidi
La résolution, pixel	384x288		384x288		384x288
Taux de rafraîchissement	9 Hz	30 Hz	9 Hz	30 Hz	9 Hz	30 Hz
Gamme spectrale de sensibilité, μm	7,7-13,2		7,7-13,2		7,7-13,2
Caractéristiques optiques:
Grossissement, fois	1,1 - 2,2		2,1 - 4,2		2,8 - 5,6
Objectif	19 mm, F/1,2		38 mm, F/1,2		50 mm, F/1,2
Zoom numérique, fois	2		2		2
Distance de mise au point minimale, m	3		3		5
Diamètre de la pupille de sortie, mm	8		8		5
Champ angulaire, degré / m@100m - horizontal	26,8 / 50,5		14,4 / 25		11 / 19,2
- vertical	20,8 / 38		10,8 / 19		8,3 / 14,4
Ajustement dioptrique de l'oculaire, dioptries	+5/-5		+5/-5		+5/-5
Distance maximum de la detection, m*	500		950		1250
L'écran
Type de l'écran	OLED		OLED		OLED
Résolution, pixel	640x480		640x480		640x480
Caractéristiques fonctionnelles:
Temps de mise en fonctionnement, sec	10		10		10
Alimentation du dispositif	4+6 V		4+6 V		4+6 V
Batterie	4xAA		4xAA		4xAA
Alimentation externe, V	8,4-15 V		8,4-15 V		8,4-15 V
Temps de fonctionnement avec le bloc d'alimentation EPS3/EPS5, h	9 / 20		9 / 20		9 / 20
Temps de fonctionnement continu du dispositif avec ensemble de batteries, h**	5,5		5,5		5,5
Classe de protection, code IP (IEC 60529)	IPX4		IPX4		IPX4
Modèle du signal	PAL/NTSC		PAL/NTSC		PAL/NTSC
La couleur du corps	verte	noire	verte	noire	verte	noire
Température d'utilisation	-25 °C ... +50 °C		-25 °C ... +50 °C		-25 °C ... +50 °C
Dimensions, mm	180x86x58		200x86x59		207x86x59
Poids (sans batteries), kg	0,32		0,35		0,43

* Distance max. de la detection du object avec dimensions 1,7x0,5 m.

** Opération dans le mode d'économies d'énergie.

• Caméra thermique
• Housse
  • Guide de l'utilisateur
  • Câble vidéo
  • Bretelle pour la main
  • Adaptateur pour auto
• Container de batteries de rechange
• Chiffonette
• Carte de garantie

Le design de ce produit pourrait-être amené à changer, afin d'améliorer son utilisation.

DESCRIPTION

Les caméras thermiques numériques de la série Quantum S, conçus à la base de la matrice IR (microbolomètre), sont représentés par des modèles qui se différent par: fréquence de renouvellement d'images, la multiplicité et le diamètre de l'objectif. Les dispositifs sont destinés à être utilisés pendant la nuit et aux conditions de l'éclairage normal par mauvais temps (brouillard, mauvaise visibilité, pluie). Aussi en présence d'obstacles rendant difficile la détection de cibie (branches, herbes hautes, buissons épais etc.). A la différence des dispositifs de vision nocturne conçus à la base de transformateurs électroniques-optiques, les caméras thermiques Quantum S ne nécessitent pas de source de lumière externe et ne craignent pas l'exposition à la lumière. Les caméras thermiques Quantum S peuvent être utilisés au cours de la chasse nocturne, de l'observation et de l'orientation sportive, ainsi que pendant les opérations de reconnaissance et de sauvetage.

CARACTERISTIQUES SPECIFIQUES

• Matrice 384x288 pixel
• OLED afficheur (640x480 pixel)
• Agrandissement 1.1x/2.1x/2.8x
- Zoom numérique 2x
- Trois modes d'étalonnage – manuel, automatique, semi-automatique
- Trois modes d'opération – ville, forêt, reconnaissance
• Fonction de l'élimination des pixels défectueux
- Modes de l'inversion de l'image «White hot» et «Black hot»
• Champ angulaire important
• Alimentation externe
- Sortie vidéo – possibilité d'écriture vidéo sur d'autres dispositifs
- Deux jacks 1/4" pour le montage sur un pied.

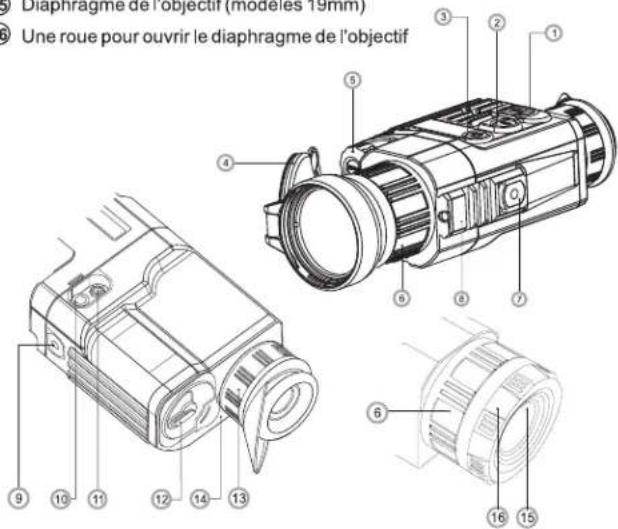

ELEMENTS DU VISEUR ET ORGANES DE COMMANDE

① Bouton «ON»
② Bouton «CAL»
③ Bouton « ■ »
④ Couvercle de l'objectif (modèles 38 et 50mm)
⑤ Régulateur
⑥ Galet de focalisation interne de l'objectif
⑦ Jack 1/4" pour le montage sur un pied
⑧ Mécanisme de fixation Weaver
⑨ Deuxième jack 1/4" pour le montage sur un pied
⑩ Prise de courant d'alimentation externe
⑪ Sortie vidéo
⑫ Container de batteries
⑬ Oculaire
⑭ Indicateur à diode luminescente
⑮ Diaphragme de l'objectif (modèles 19mm)
⑯ Une roue pour ouvrir le diaphragme de l'objectif

Diaphragme de l'objectif (modes 19min) Une roue pour ouvrir le diaphragme de l'objectif

PICTOGRAMMES DU PANNEAU D'AFFICHAGE

Mode d'opération "Ville"
Mode d'opération "Forêt"
Mode d'opération "Reconnaissance"
M Mode d'étalonnage Manuel
H Mode d'étalonnage Automatique
A Mode d'étalonnage Semi-automatique
Commutation du signal vidéo de sortie PAL/NTSC
Régime d'ajustage de l'heure
Réglage du niveau de luminosité des icônes de menu
x2 Zoom numérique 2x
Mode d'élimination des pixels défectuex
× Croix pour éliminer des pixels défectuex
Réglage du niveau de brillance et de contraste
Régimes "White hot / Black hot"
Retour à la carte d'usine des pixels
Affichage de charge de batteries
- Affichage de fonctionnement avec
la source d'alimentation externe

MISE EN PLACE DES BATTERIES

• Tournez la poignée du couvercle de container de batteries (12) de 90°, afin de mettre en position «Open» et sortez le container de batteries, en tirant la languette qui est prévue sur le couvercle.
• Mettez en place les quatre batteries de type AA (ou de l'accumulateur), en respectant le marquage sur le container.
• Mettez en place le container de batteries et tournez la poignée de 90° dans le sens horaire.
  • Le niveau de chargement ■ s'affiche sur le panneau d'information.
• Si les batteries sont complètement vidées une icône □ de couleur rouge clignotante apparaît sur le panneau d'information et au centre de l'afficheur.

Note: pour assurer un fonctionnement fiable et durable il est conseillé que vous utilisez des piles rechargeables de qualité avec une capacité d'au moins 2500 mAh. Veuillez ne pas utiliser de piles de différents types ou des piles avec des niveaux différents de charge.

ALIMENTATION EXTERIEURE

L'appareil peut fonctionner à l'aide d'une source extérieure d'alimentation (prise mâle 2,1mm) ou d'un réseau d'automobile. La plage de la tension d'entrée varie de 8,4V à 15V. L'énergie absorbée est moins 3 W.

- Une source extérieure d'alimentation (AC/DC) doit être raccordée au port "Power" (10) qui se trouve sur le revers du panneau droit de l'appareil.

Attention!

Dans la cheville de contact de l'alimentation raccordée au viseur le contact central doit être "+"

- Le marquage possible sur la cheville de contact ou sur la source d'alimentation - - +

Lors du raccordement d'une source extérieure d'alimentation (sur le panneau d'affichage apparaît une icône - ) l'alimentation par piles est coupée.

Pendant le fonctionnement à l'aide d'une source extérieure d'alimentation la charge des accumulateurs ne se produit pas!

Remarque: veuillez utiliser l'alimentateur externe EPS3 ou EPS5, qui permet d'assurer le fonctionnement autonome d'une durée de 9 à 20 heures.

UTILISATION

ATTENTION! Ne pointez pas l'objectif de l'appareil vers des sources de lumière vives comme le soleil. Cela peut endommager les composants électroniques de l'appareil. La garantie ne couvre pas les dommages causés par une utilisation inappropriée.

Mise en service et étalonnage

- Mettez le dispositif en service en appuyant sur le bouton «ON» (1). Le LED vert (14) s'allume. En cas de décharge de batteries, la couleur de LED change en couleur rouge et une icône □ commence à clignoter.

- Effectuez l'étalonnage de l'image. L'étalonnage permet d'égaliser la plage de températures du microbolomètre et d'éliminer les défauts de l'image.

Il y a trois modes d'étalonnage:

Manuel (M), semi-automatique(H), automatique (A) Mode d'étalonnage manuel

- Le couvercle (4) de l'objectif doit être fermé (dans le modèle 19mm c'est le diaphragme installé dans l'objectif (15) qui joue le rôle du couvercle. Tournez la roué (16) dans le sens des aiguilles d'une montre pour ouvrir le diaphragme et dans le sens contraire aux aiguilles d'une montre pour le fermer). Mettez le dispositive en service, appuyez sur le régulateur et le tenez appuyé pendant deux secondes pour accéder au menu.

- En tournant le galet du régulateur choisissez le point CAL. Appuyez sur le régulateur.

En tournant le galet du régulateur choisissez le mode M. Appuyez sur le régulateur pour confirmer votre choix. Pour quitter le menu appuyez sur le régulateur et le tenez appuyé ou attendez 10 secondes pour la sortie automatique.

- Pour l'étalonnage appuyez sur le bouton CAL (2). L'image s'immobilisera pour 1-2 secondes. Ensuite ouvrez le couvercle de l'objectif. L'étalonnage donc est effectué.

- Dans le cas de l'apparition des artefacts (image figée, bandes verticals etc.) refaites l'étalonnage.

Mode d'étalonnage semi-automatique

Mode de étalonnage automatique

• Mettez le dispositive en service, ouvrez le couvercle de l'objectif.
• Appuyez sur le régulateur et le tenez appuyé pendant deux secondes pour accéder au menu. Appuyez sur le régulateur.
• A l'aide de la rotation du régulateur choisissez le point CAL. Appuyez sur le régulateur.
• A l'aide de la rotation du régulateur choisissez le mode H. Appuyez sur le régulateur pour confirmer votre choix.
• Pour le étalonnage appuyez sur le bouton CAL (2). L'image s'immobilisera pour 1-2 secondes et vous étendrez le son du rideau intérieur. Donc le étalonnage est réalisé.
  En utilisant le mode automatique le thermoviseur se calibre indépendamment selon l'algorithme de programme. Le senseur se ferme automatiquement par le rideau intérieur. Dans ce mode il est admissible de calibrer le dispositif par l'utilisateur à l'aide du bouton CAL (2).
• Mettez le dispositive en service, ouvrez le couvercle de l'objectif.
• Appuyez sur le régulateur et le tenez appuyé pendant deux secondes pour accéder au menu. Appuyez sur le régulateur.
• A l'aide de la rotation du régulateur choisissez le point CAL. Appuyez sur le régulateur.
• A l'aide de la rotation du régulateur choisissez le mode A. Appuyez sur le régulateur pour confirmer votre choix.
  Dans le moment d'étalonnage automatique l'image s'immobilisera pour 1-2 secondes et vous étendrez le son du rideau intérieur.
• Le temps entre les étalonnages dépend du degré de la chauffe du senseur. En mettant le dispositif en service le étalonnage peut s'effectuer plus souvent.

Focalisation et ajustage de l'image

• Ouvrez le couvercle de l'objectif (4). Ajustez la netteté des pictogrammes, tout en tournant l'anneau d'ajustage précis de l'oculaire (13).
• Afin de pouvoir régler la brillance de l'afficheur, il faut tourner le régulateur (5). Sur le panneau d'affichage s'affichera le degré de brillance respectif ⚙️ (de 0 à 20), à coté de LED de brillance.
• Appuyez sur le régulateur (5) (le pictogramme Ⓐ s'affiche), moyennant la rotation de celui-ci réglez la contraste de l'afficheur. Le degré de contraste respectif (de 0 à 20) s'affichera à coté de l'indicateur de contraste sur le panneau d'affichage.
• Choisissez l'objet d'observation fixe chaud, éloigné d'une certaine distance, par exemple de 100 m.
• Essayez d'obtenir la qualité optimale de l'image, tout en tournant le galet de focalisation interne de l'objectif (6).
• Une fois l'appareil effectué, indépendamment de la distance et d'autres conditions, il n'est plus nécessaire de tourner le galet d'ajustage dioptrique précis (13). Il ne convient d'ajuster l'image que moyennant l'utilisation du galet de focalisation interne de l'objectif (6).

MENU

Le menu comprend six fonctions:

Mode d'opération
Étalonnage de l'image
Choix de signal vidéo de sortie
Réglage de la montre
Élimination des pixels défectueux
Réglage du niveau de luminosité des icônes de menu

Mode d'opération

Il y a trois modes d'opération du thermoviseur:

"Ville" (contraste haut), "Forêt" (contraste bas) et "Reconnaissance"

(identification détaillée améliorée)

• Chacun des modes comporte un combinaison optimal de paramètres
  (brillance, contraste, intensification et d'autres) pour assurer la meilleure
  qualité de l'image dans les conditions concrètes de l'observation
  • Pour choisir un mode appuyez sur le régulateur et le tenez appuyé pendant
  deux secondes pour accéder au menu.
• A l'aide de la rotation du régulateur choisissez le point Mode. Appuyez sur le régulateur.
  • A l'aide de la rotation du régulateur choisissez le pictogramme (mode
  "Ville") ou bien ⚠ (mode "Forêt") ou bien ⚡ (mode "Reconnaissance").
  • Appuyez sur le régulateur pour confirmer votre choix.
  • Le pictogramme du mode choisi s'affiche sur le panneau d'affichage dans le
  bas de l'afficheur.

Étalonnage de l'image

Une information détaillée dans le point "Mise en service et étalonnage"

se trouve dans la chapitre 8 "Utilisation".

Choix du standard de vidéosignal/ débranchement de sortie vidéo

• Appuyez sur le régulateur (5) et le tenez appuyé pendant deux secondes pour accéder au menu.
• Moyennant la rotation du régulateur choisissez le pictogramme → Appuyez sur le régulateur.
  A l'aide de la rotation du régulateur choisissez le standard de vidéosignal de sortie – PAL ou NTSC (par défaut informatique la sortie vidéo est débranchée).
• Pour débrancher la sortie vidéo choisissez le point "OFF". Le débranchement permet d'abaisser la consommation énergétique du viseur.
  Pour quitter le menu appuyez sur le régulateur et le tenez appuyé pendant deux seconds. Soit attendez 10 secondes pour la sortie automatique.

Réglage de la montre

• Appuyez sur le régulateur (5) et le tenez appuyé pendant deux secondes pour accéder au menu.
• Al'aide de la rotation du régulateur choisissez le pictogramme Ⓤ. Appuyez sur le régulateur.

• A l'aide de la rotation du régulateur déplacez le curseur pour le format de l'heure - "24" ou "AM/PM".

• Appuyez sur le régulateur pour passer au réglage des valeurs de l'heure. Réglez moyennant la rotation du régulateur.
  • Appuyez sur le régulateur pour passer au réglage des valeurs des minutes.
  • Réglez moyennant la rotation du régulateur.

• Pour quitter le menu appuyez sur le régulateur et le tenez appuyé pendant deux seconds. Soit attendez 10 secondes pour la sortie automatique.

Elimination des pixels défectueux

Pendant l'exploitation du thermoviseur une apparition des pixels défectueux ("morts") sur le senseur est possible, c'est-à-dire des points vifs ou sombres avec la brillance constante sont visibles sur l'image. Les caméras thermiques Quantum offrent une possibilité d'éliminer des pixels défectueux sur le senseur par un moyen de programme.

• Appuyez sur le régulateur et le tenez appuyé pendant deux secondes pour accéder au menu.
  • A l'aide de la rotation du régulateur choisissez le pictogramme + et appuyez sur le régulateur.
  Dans le sous-menu surgi choisissez le pictogramme et appuyez sur le régulateur.
  Dans le centre de l'afficheur surgit une croix de couleur rouge ×_Y=50^X=50 , et à la place des pictogrammes surgissantes apparaissent les coordonnées (X,Y) de la croix par rapport au centre de l'afficheur, les pictogrammes du menu disparaissent de l'afficheur.
• Moyennant la rotation du régulateur déplacez la croix d'une façon pour que le centre de la croix coïncide avec le pixel défectueux (le pixel défectueux doit s'éteindre). Une pression courte sur le régulateur permet de changer la direction du movement de la croix de celle horizontale à celle verticale.
• Après la coincidence du centre de la croix avec le pixel défectueux l'élimination de celui-ci se realise à la pression sur le bouton ■ (3).
  Dans le cas de l'élimination réussie un court message "OK" apparaît sur la place des coordonnées.
• Ensuite, en déplaçant la croix on peut éliminer le pixel défectueux suivant.
  En déplaçant la croix-curseur dans la zone d'introduction sur l'afficheur des coordonnées, celles-ci se déplacent dans la partie inférieure droite de l'afficheur.

Retour à la carte d'usine des pixels

• Si vous souhaitez retourner à la carte d'usine des pixels (c'est-à-dire faire revenir tous les pixels éliminés avant dans l'état initial), choisissez le pictogramme dans le sous-menu surgi et appuyez sur le régulateur.
  A droite du pictogramme apparaissent les points "Yes" ou "No".
• A l'aide de la rotation du régulateur choisissez "Yes" et appuyez sur le régulateur.
  Si vous changez d'avis e décidez de ne pas retourner à la carte d'usine des pixels, choisissez "No" et appuyez sur le régulateur.
  Pour quitter le menu appuyez sur le régulateur et le tenez appuyé pendant deux seconds. Soit attendez 10 secondes, l'achèvement sera automatique.

Réglage du niveau de luminosité des icônes de menu

• Appuyez sur le régulateur et le tenez appuyé pendant deux secondes pour accéder au menu.
• Moyennant la rotation du régulateur choisissez le pictogramme Appuyez sur le régulateur.
• A l'aide de la rotation du régulateur choisissez le niveau de luminosité des icônes de menu de 1 à 10.
  Pour quitter le menu appuyez sur le régulateur et le tenez appuyé pendant deux seconds. Soit attendez 10 secondes pour la sortie automatique.

Attention! Sur l'afficheur du viseur thermique la présence de 1-2 pixels sous la forme des points vifs de couleur blanche ou multicolore (bleus, rouges) est admissible, ceux-ci ne s'éliminent pas et ne sont pas considérés comme un défaut.

Fonctions supplémentaires

• Appuyer sur le bouton «■» (3), afin de pouvoir activer le zoom numérique.
• Pour activer l'inversion de couleur de l'image (fonctions «White hot» et «Black hot»), appuyez sur le bouton «■» (3) et le maintenez appuyé pendant deux secondes. L'utilisation de la fonction «White hot» (blanc chaud) permet d'afficher les objets chauds en couleurs plus claires;
  «Black hot» (noire chaud) – les objets chauds s'affichent en nuances plus foncées.
  • Pour éteindre le dispositif, appuyez sur le bouton «ON» (1).

Visualisation de l'opération avec des fonctions brûlées

Changement des mode d'opération ("Zoom", "Inversion"), réglage de la brilliance et du contraste s'affichent pendant deux secondes sous la forme des icônes agrandies surgissantes dans le haut de l'afficheur.

UTILISATION DU PORT VIDEO OUT

Les dispositifs sont munis d'une sortie vidéo (11) qui permet de raccorder des enregistreurs vidéo externes et d'afficher l'image sur l'afficheur.

• Assurez-vous que l'appareil soit éteint. Connectez le récepteur du signal vidéo au raccord de sortie vidéo (11) à l'aide du câble vidéo fourni.
• Mettre le thermoviseur en fonctionnement.
• Choisissez dans le menu le format voulu du signal vidéo (PAL ou NTSC). L'image s'affichera sur le dispositif externe.

ACCESSOIRES

Le mécanisme de fixation de standard Weaver (8) permet de monter sur le thermoviseur d'accessoires différents, tels que:

• Bloc d'alimentation externe EPS3 (SKU#79111).
• Vidéorecorder CVR640 (SKU#17044) etc.

Des jacks de standard 1/4", prévus de deux cotés du corps, sont destinés à être utilisés pour le montage du dispositif sur un pied et pour le raccordement de la bretelle.

ENTRETIEN TECHNIQUE ET CONSERVATION

• L'appareil a un degré de protection IPX4 (protection contre la pulvérisation d'eau), mais le viseur ne doit être plongé dans l'eau.
Il est défendu de réparer et démonter le viseur sous garantie.
Le nettoyage extérieur des pièces optiques est effectué soigneusement et en cas d'une vraie nécessité. D'abord enlevez avec precaution (souffler ou secouer) la poussière et la boue de la surface optique puis faites le nettoyage. Utilisez pour cela une serviette à coton (ouate ou un petit baton de bois), des moyens speciaux destinés aux lentilles avec le revetement multicouches. Ne versez pas de l'eau tout droit sur la lentille!
- Le viseur peut être exploité dans une large étendue de températures de -25 °C à +50 °C. Néanmois si l'appareil est apporté du froid dans un local chaud ne le mettez pas en marche depuis 3-4 minutes.
- Eviter la surchauffe des batteries par les rayons de soleil, flamme ou sources de chaleur de ce type.

Le tableau présente la liste des dérangements eventuels pouvant apparaître au cours de l'utilisation du viseur.

problème	cause probable	solution
Le dispositif ne se met pas en marche.	Mauvaise mise en place des batteries.	Mettre en place les batteries en respectant le marquage.
	Les contacts dans le container sont oxydés - «écoulement» des batteries ou présence d'un liquide chimiquement actif sur les contacts.	Nettoyer le container de batteries, dénuder les contacts.
	Décharge complète des batteries.	Mettre en place des batteries chargées.
L'appareil ne fonctionne pas sur une alimentation externe.	Assurez-vous que votre alimentation fournisse la tension de sortie.Assurez-vous que la fiche centrale de l'alimentation externe soit intacte.	Chargez le bloc d'alimentation (si nécessaire).Si c'est nécessaire, dépliez la fiche pour garantir le contact électrique.
L'image est non distincte, présence de bandes verticales,fond irrégulier.	L'étalonnage est nécessaire.	Effectuer l'étalonnage de l'image, en se référant aux instructions citées au p.8 Utilisation.
L'image est trop noire.	Niveau de brillance insuffisant.	Règler la brillance moyennant la rotation du régulateur (5).
Il n'y a pas d'image lors de l'enregistrement du signal vidéo depuis le monoculaire thermique avec un enregistreur vidéo externe.	La sortie vidéo du monoculaire thermique est désactivée.Pas de connection.	Veuillez activer la sortie vidéo (voir le point ,Choix du standard de vidéosignal' débranchement de sortie vidéo", chapitre 9. MENU).Assurez-vous que le câble vidéo soit connecté correctement.

DEUTSCH

TECHNISCHE DATEN
