Caractéristiques	Détails
Type de produit	Support mural
Compatibilité	Appareils audio et vidéo compatibles
Matériau	Acier robuste
Capacité de charge	Jusqu'à 20 kg
Dimensions	Dimensions spécifiques non disponibles
Installation	Fixation murale avec vis et chevilles fournies
Utilisation	Idéal pour le montage de téléviseurs, haut-parleurs et autres équipements
Maintenance	Vérifier régulièrement la solidité des fixations
Sécurité	Respecter les instructions de montage pour éviter les accidents
Informations générales	Produit conçu pour un usage intérieur uniquement

FOIRE AUX QUESTIONS - SMLCD2N Europsonic

Comment installer le support mural Europsonic SMLCD2N ?

Pour installer le support mural Europsonic SMLCD2N, commencez par choisir un emplacement solide sur le mur. Utilisez un niveau à bulle pour marquer les points de fixation. Percez des trous pour les vis et insérez les chevilles fournies. Fixez le support au mur en utilisant les vis, puis accrochez votre appareil.

Quelle est la charge maximale que le support mural peut supporter ?

Le support mural Europsonic SMLCD2N peut supporter un poids maximum de 40 kg. Assurez-vous que votre appareil ne dépasse pas cette limite pour garantir la sécurité.

Comment ajuster l'inclinaison du support mural ?

Pour ajuster l'inclinaison du support mural, déserrez les vis de réglage situées à l'arrière du support. Inclinez l'appareil à l'angle souhaité, puis resserrez les vis pour maintenir la position.

Le support mural est-il compatible avec tous les téléviseurs ?

Le support mural Europsonic SMLCD2N est compatible avec les téléviseurs ayant des entraxes de fixation VESA de 75x75 mm à 400x400 mm. Vérifiez les spécifications de votre téléviseur avant l'achat.

Que faire si les vis de montage ne s'adaptent pas ?

Si les vis de montage ne s'adaptent pas, vérifiez le modèle de votre téléviseur et les spécifications VESA. Il peut être nécessaire d'acheter des vis de différentes tailles compatibles avec votre appareil.

Comment nettoyer le support mural ?

Pour nettoyer le support mural, utilisez un chiffon doux et sec. Évitez les produits chimiques abrasifs qui pourraient endommager la finition.

Que faire si le support semble instable après l'installation ?

Si le support semble instable, vérifiez que toutes les vis sont bien serrées et que le support est monté correctement au mur. Assurez-vous que le mur est solide et que les chevilles sont bien en place.

Le support mural Europsonic SMLCD2N permet-il de cacher les câbles ?

Oui, le support mural Europsonic SMLCD2N est conçu pour faciliter la gestion des câbles. Utilisez les passages de câbles intégrés pour dissimuler les fils et maintenir votre installation propre.

MODE D'EMPLOI SMLCD2N Europsonic

Instaliez l'appareil selon les instructions de cette notice

Conservé ce mode d'emploi. Tenez compte des avertissements. Ufiques oulement les nécessités insérçées par la fabrique.

Suivee attpenttioi tioo oitioi et de bronchements aifn de preveipr and eviher les

accidents corporels et la deterieioration du support.

Les dormages provoqués par le non-respect des consignes de sécurité et les modifications manuelles sur l'appareil annuleront purement et simplement la garantie.

Aucune responsabilité du revendeur ne sera engagee pour les defaits ou problemes en resultant.

Ne jams fixer d'elements defecteux. A utilisei孤单 sur des supports muraux en bon etat.
Le matierei de fixation formi est孤单 approprié aux types de mut en: pierre, beton, brique, bois (n'utilise pas de chevilles pour fixer le support sur le bois).

Les murs faits a partir d'autres matériaux exigeront d'autres types de fixation.

Pour les murs en plaque de platre (Placoplatre), utilisez des chevilles adaptees (non fournies).

Si vous n'etes pas sur de la nature de vous mur, consultez un expert.

Garantie : Cet appellé bénéficia de la garantie EUROPSONIC selon les termes de nos conditions générales de vente.

Tout appellé ayant subi une intervention ou une modification en dehors du S.A.V. EUROPSONIC sera excluie de la garantie.

Modifications : La S.A. EUROSONIC se reserve le droit d'apporter à tout moment et sans préavis, les modifications techniques ou esthétiques qu'elle jugera nécessaire.

EUROPSONIC

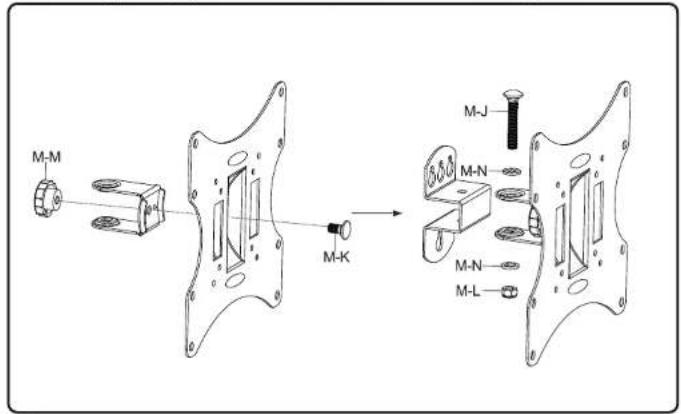

Assemblier le support avec les pieces appropriées, comme indiqué cl-dessous
Assemblier le support et la plaque murale avec les vis, rondelles et ecrous comme indiqued ci-dessous.

1a INSTALLATION MUR BOIS

ATTENTION

Assurez-vous que la surface de support pourrait soutenir sans dangre la charge combinée de l'equipelement, les pièces de quincaillerie et composants.
Vis à basos: Serrez fermement, mais ne pas trop serrer. Un serrage excessif peut endommer le vis, ce qui réduit considérablement leur pouvoir de maintainir.
Assurez-vous que les vis de montage sont ancrees au centre des montants. L'utilisation d'un localisateur de montants est fortement recomnédu.
- La visserie est fournie pour la fixation de la monture à travers une cloison séché epaisseur standard ou de plâtre dans les montants. Il appartient aux installateurs de fournir du matériel pour d'autres types des situations de montage.

• Utilisé un localisateur de montants pour répérier les bords des montants. Tracez une ligne verticale au centre de chaque poteau.

a Placer la plaque murale sur le mur comme un modele. Et marquez le centre des deux trous de montage. aAssurez-vous que les trous de fixation seront sur le linge mediane du montant.

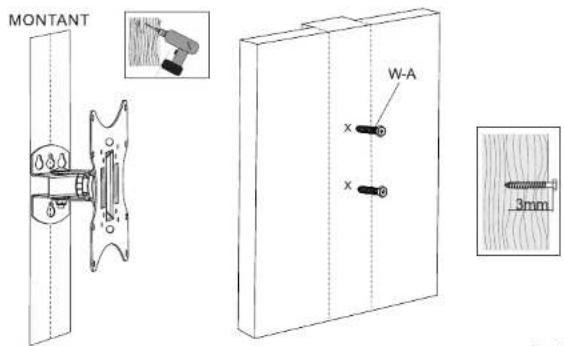

1 Percez deux tous de 3mm de diametre et de 30~mm de profondeur. Serrez les deux vis a bois (WA) en laissant de dépasse de 3mm représenté sur la figure. 1.1.

fig.1.1

1b INSTALLATION MUR BETON

ATTENTION

• Ne pasencer dans les joints de mortier! Assurez-vous du montage dans une partie plebeie du bloc, généralement au moins 2.5 cm et côte du bloc. Il s'estuggere d'utiliser un parcoeué électrique en mode lant pour former le trou au lieu d'un marteau perforateur pour éviter de briser l'amière du trou lorsque vous pénérez un vide ou une cavité.

• L'installateur doit vérifier que la surface de support poursuira soutenir sans danger la combinaison charge de l'equipment et toute la quincaillerie et les composants.

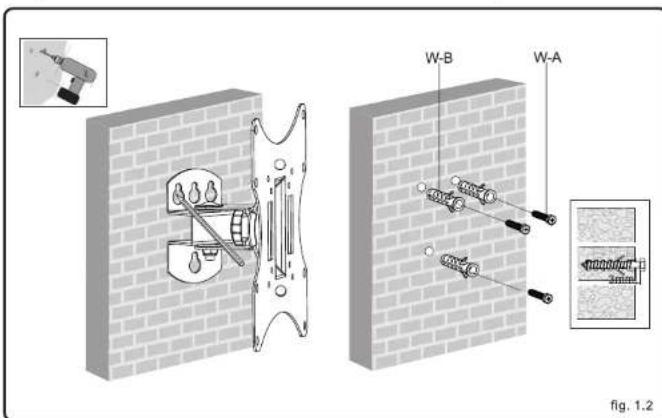

• Utilise la plaque murale comme gobart pour marquer trois emplacement des trous sur le mut, comme le monte la figure 1.2.

• Utilise la plaque murale comme gobart pour marquer trois emplacement des trous sur le mut, comme le monte la figure 1.2.
• Pre-percor ces ious avec un foret a belon de 10 mm sur au moins 60 mm de prolondeur.

INSTALLATION

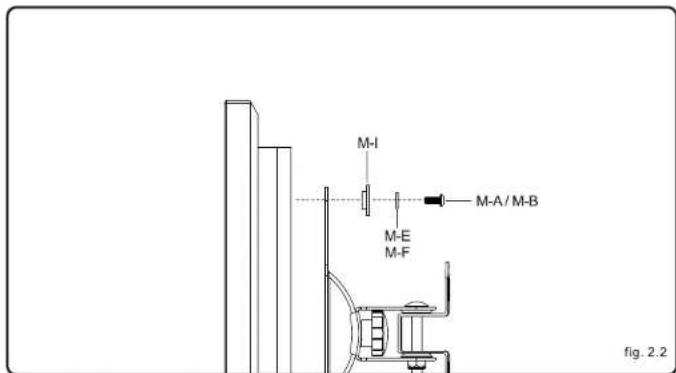

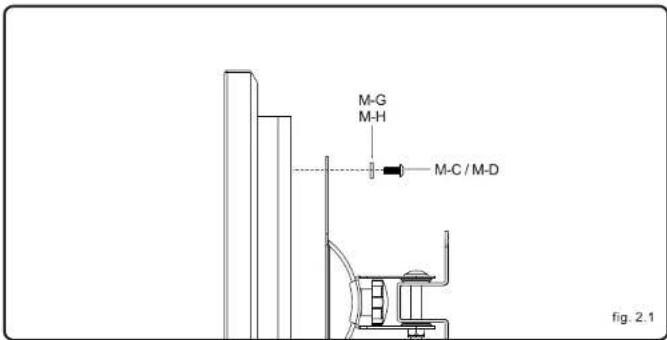

Trouvez le VESA approprié et fixez la plaque adaptateur à l'arrête de l'écran en utilisant les vis, rondelles, comme le montre la fig.2.1 et fig.2.2.

MONTAGE SUR ECRAN

Attention: un minimum ou deux personnes qualifiées sont nécessaires pour ce programme.

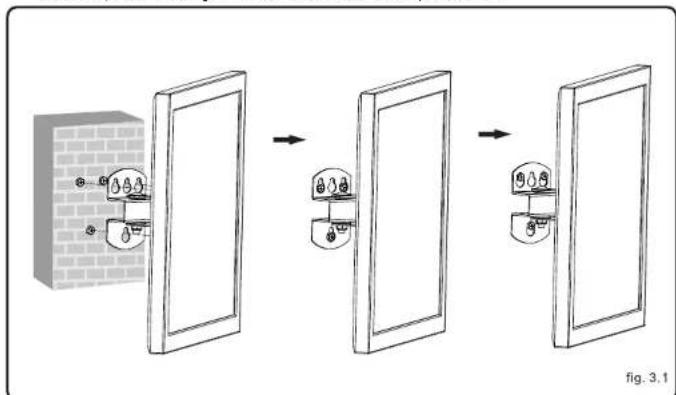

Soulavez désignément toute télévisée et accrocher le support sur les fil-fonds, glisser lentement comme représentée sur la Fig 3.1. Puis serrer les boulons, mais ne pas trop serrer!

AJUSTEMENT

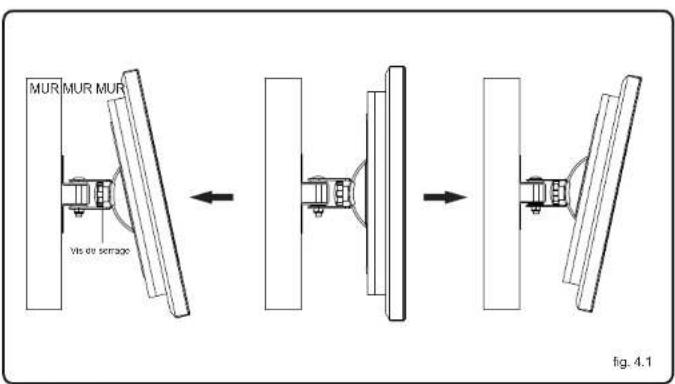

• Utilise le boujon de réglage de fininaison pour regarder你喜欢é unangle désire, l'angle d'inclination peut également ajustée entre -20^ + +20^ , comme le mont la figure 4.1.
