Caractéristiques techniques	Support mural orientable et inclinable pour téléviseurs jusqu'à 55 pouces
Capacité de charge	Jusqu'à 40 kg
Dimensions du produit	Dimensions compactes pour un montage facile
Angle d'inclinaison	Inclinable jusqu'à 15 degrés
Angle de rotation	Rotation de 180 degrés
Matériaux	Acier robuste avec finition anti-corrosion
Utilisation	Idéal pour les salons, bureaux et espaces de divertissement
Installation	Livré avec tous les accessoires nécessaires pour un montage facile
Maintenance	Vérifier régulièrement les fixations et l'état du support
Sécurité	Conforme aux normes de sécurité en vigueur
Informations générales	Compatible avec la plupart des téléviseurs du marché

FOIRE AUX QUESTIONS - TILTTV400 Europsonic

Comment installer le support mural Europsonic TILTTV400 ?

Pour installer le support mural Europsonic TILTTV400, commencez par choisir un emplacement solide sur le mur. Utilisez un niveau à bulle pour marquer les points de fixation. Percez des trous et insérez les chevilles fournies. Fixez le support au mur avec des vis et assurez-vous qu'il est bien sécurisé avant d'y accrocher votre téléviseur.

Quel poids maximal peut supporter le Europsonic TILTTV400 ?

Le support mural Europsonic TILTTV400 peut supporter un poids maximum de 50 kg. Assurez-vous de ne pas dépasser cette limite pour garantir la sécurité de votre téléviseur.

Quels outils sont nécessaires pour l'installation du Europsonic TILTTV400 ?

Pour l'installation du Europsonic TILTTV400, vous aurez besoin d'une perceuse, d'un niveau à bulle, d'un tournevis, et éventuellement d'une clé à molette pour ajuster les vis. Il est aussi recommandé d'avoir un détecteur de montants pour localiser les structures solides dans le mur.

Le Europsonic TILTTV400 est-il compatible avec tous les téléviseurs ?

Le support mural Europsonic TILTTV400 est compatible avec la plupart des téléviseurs de 32 à 70 pouces, à condition qu'ils aient un motif de fixation VESA. Vérifiez les spécifications de votre téléviseur pour assurer la compatibilité.

Comment régler l'angle de vision du Europsonic TILTTV400 ?

Pour régler l'angle de vision du Europsonic TILTTV400, utilisez la molette de réglage située sur le support. Tournez-la pour incliner le téléviseur selon votre convenance. Assurez-vous que le téléviseur est bien fixé après avoir effectué les ajustements.

Que faire si le support mural Europsonic TILTTV400 est instable ?

Si le support mural Europsonic TILTTV400 semble instable, vérifiez d'abord que toutes les vis sont bien serrées et que le support est correctement fixé au mur. Si le problème persiste, retirez le téléviseur et revérifiez l'installation complète pour vous assurer qu'elle a été effectuée conformément aux instructions.

Est-il possible de retirer le téléviseur du Europsonic TILTTV400 facilement ?

Oui, le Europsonic TILTTV400 est conçu pour permettre un retrait facile du téléviseur. Assurez-vous de suivre les instructions pour le déverrouillage du mécanisme de fixation avant de retirer le téléviseur du support.

Quels types de murs sont adaptés pour l'installation du Europsonic TILTTV400 ?

Le Europsonic TILTTV400 peut être installé sur des murs en béton, en briques ou en bois. Évitez les murs en placoplâtre sans support, car ils ne fourniront pas la stabilité nécessaire pour un téléviseur.

MODE D'EMPLOI TILTTV400 Europsonic

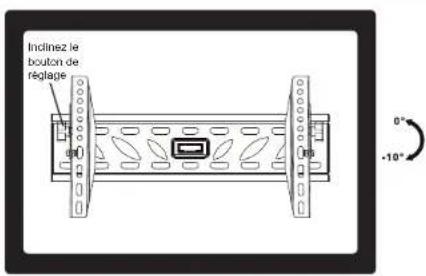

Ajustement des angles

- Desserrez les boutons de réglage de l'inclinaison du téléviseur pour obtenir l'angle désiré, puis resserrez les.

Inclinesz le bouton de réglage 0° -10°

Entretien

• Vérifiez à des intervalles réguliers que le support est sûr et sécurisé
(au moins tous les 3 mois).
- Merci de contacter votre revendeur ou notre SAV si vous avez des doutes concernant l'installation.

INSTRUCTIONS DE SECURITE IMPORTANTES A LIRE IMPERATIVEMENT

Installez l'appareil selon les instructions de cette notice.

Conservez ce mode d'emploi. Tenez compte des avertissements.

Utilisez seulement les accessoires indiqués par le fabricant.

Suivez attentivement les précautions d'utilisation et de branchements afin de prévenir et d'éviter les accidents corporels et la détérioration du support.

Les dommages provoqués par le non-respect des consignes de sécurité et les modifications manuelles sur l'appareil annuleront purement et simplement la garantie.

Aucune responsabilité du revendeur ne sera engagée pour les défauts ou problèmes en résultant. Ne jamais fixer d'éléments défectueux. A utiliser seulement sur des supports muraux en bon état,

Le matériel de fixation fourni est seulement approprié aux types de mur en : pierre, béton, brique, bois (n'utilisez pas de chevilles pour fixer le support sur le bois).

Les murs faits à partir d'autres matériaux exigeront d'autres types de fixation.

Pour les murs en plaque de plâtre (Placoplâtre), utilisez des chevilles adaptées (non fournies).

Si vous n'êtes pas sûr de la nature de votre mur, consultez un expert.

Garantie : Cet appareil bénéficie de la garantie EUROPSONIC selon les termes de nos conditions générales de vente.

Tout appareil ayant subi une intervention ou une modification en dehors du S.A.V. EUROPSONIC sera exclu de la garantie.

Modifications : La S.A. EUROPSONIC se réserve le droit d'apporter à tout moment et sans préavis, les modifications techniques ou esthétiques qu'elle jugera nécessaire.

EUROPSONIC

NOTE: Lire attentivement la notice avant de commencer l'installation et l'assemblage.

ATTENTION

• Ne pas commencer l'installation du produit sans avoir lu et compris les instructions et les avertissements contenus dans cette notice d'utilisation. Si vous avez des questions concernant les instructions, merci de contacter votre revendeur.
• Cette console de montage a été conçue pour être installée et utilisée seulement dans les cas stipulés par le manuel. Une installation incorrecte de ce produit peut occasionner des dégâts ou des blessures graves.
• Assurez-vous que la surface de support soutiendra en toute sécurité, le poids de l'appareil et tout le matériel et les équipements rattachés.
• Si la fixation se fait sur un mur en bois, assurez-vous que les vis de montage sont ancrées au centre des montants. L'utilisation d'un détecteur de montant est fortement recommandé.
• Une tierce personne ou un assistant mécanique est recquis pour soulever et positionner l'équipement.
• Ne serrez pas les vis trop fort. Un serrage excessif peut les endommager, ce qui réduit considérablement le pouvoir de maintien.
• Ce produit est destiné à un usage intérieur. L'utilisation de ce produit à l'extérieur pourrait entrainer une défaillance du produit et des blessures.

Liste du matériel

IMPORTANT : Assurez-vous d'avoir reçu toutes les pièces composant la liste ci-dessous. Si des pièces sont manquanles ou défectueuses, contactez votre revendeur pour un remplacement

Rail TV gauche (x1) B
Rail TV droit (x1) C

M5×14 (x4) M-A

M6x14 (x4) M-B

M8x20 (x4) M·C

M6×30 (×4) M-D

M8x30 (x4) M-E

Plaque (x4) Petite entretoise (x8) Grande entretoise (x4) M-F M-G M-H

ST6 3x55 (x4) W-A

W-B

D6 rondelle (x4)Cheville (x4) W-C

Outils nécessaires :

• Toumevis cruciforme
• Perceuse électrique, foret à béton de 8mm pour une installation sur béton
• Stylo de marquage
• Marleau

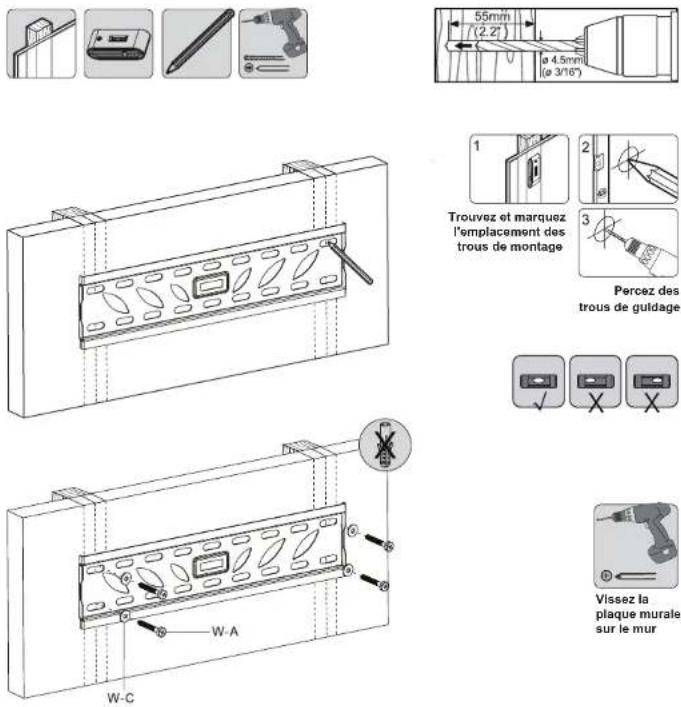

MONTAGE MUR EN BOIS :

ATTENTION

• Assurez-vous que les vis de montage sont ancrées dans le centre des montants. L'utilisation d'un détecteur de montant est fortement recommandé.
• Les installateurs sont responsables de fournir le matériel pour d'autres situations de montage (type placo plâtre).
• L'installateur doit vérifier que la surface d'appui peut supporter la charge combinée des équipements totaux.

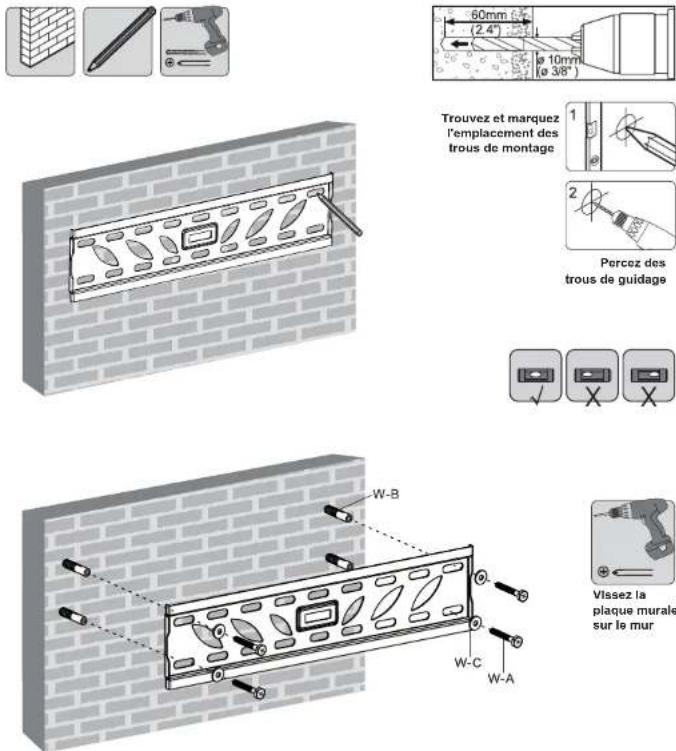

MONTAGE MUR BRIQUE OU BÊTON :

ATTENTION

- L'installateur doit vérifier que la surface d'appui peut supporter la charge combinée des équipements totaux.

2 Installation des rail TV

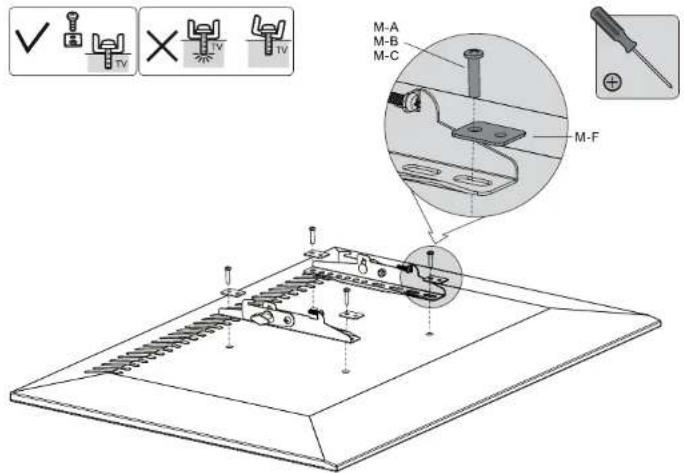

2a Pour écrans à dos plat

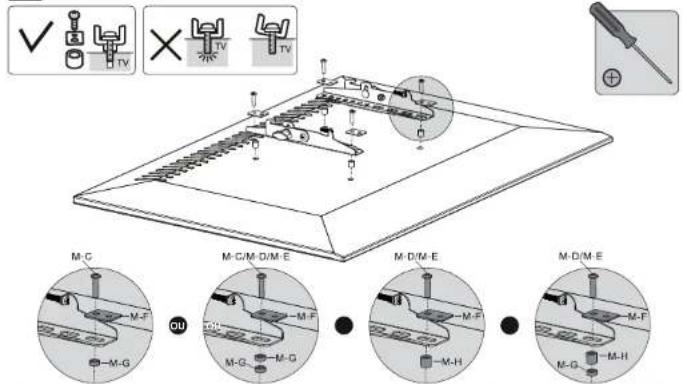

2a Pour écrans à dos en retrait ou pour accès à des entrées A/V

Note : Choisir le schéma approprié et les rondelles et tampons (si nécessaire) selon le type d'écran.

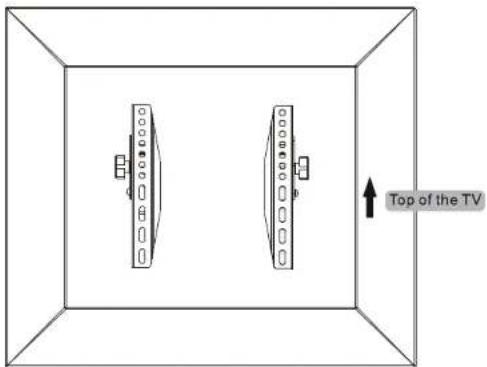

- Positionnez les rails TV aussi proche du centre du téléviseur que possible. - Vissez les rails TV sur le téléviseur.
• Vissez les rais TV sur le televiséur.
⚠️ Serrez les vis mais ne les serrez pas trop.

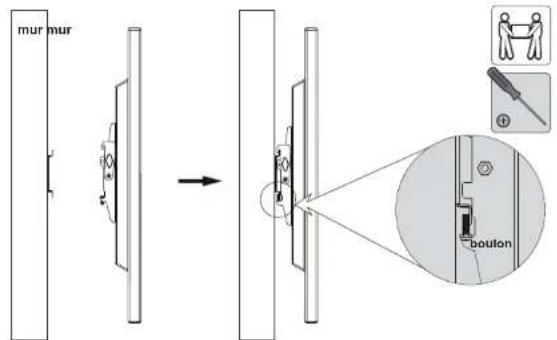

3 Installation de l'écran

mur mur boulon

Serrez les deux boulons en utilisant un tournevis cruciforme approprié pour sécuriser les rails TV à la plaque murale.
