Caractéristiques techniques	Lave-vaisselle encastrable, capacité 12 couverts, classe énergétique A++
Dimensions	Hauteur : 82 cm, Largeur : 60 cm, Profondeur : 55 cm
Programmes de lavage	Éco, Intensif, Rapide, Prélavage
Niveau sonore	46 dB
Consommation d'eau	9 litres par cycle
Utilisation	Panneau de commande intuitif, affichage LED, départ différé jusqu'à 24 heures
Maintenance	Filtres à nettoyer régulièrement, bras gicleurs à vérifier pour un bon fonctionnement
Sécurité	Système de protection contre les fuites, verrouillage de porte
Informations générales	Garantie 2 ans, compatible avec les tablettes de lavage et le sel régénérant

FOIRE AUX QUESTIONS - LVI 110 FD LADEN

Le lave-vaisselle ne s'allume pas, que faire ?

Vérifiez que l'appareil est bien branché à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Pourquoi le lave-vaisselle ne se remplit pas d'eau ?

Vérifiez si le robinet d'eau est ouvert et si le tuyau d'arrivée d'eau n'est pas plié ou obstrué.

Des résidus de savon restent sur la vaisselle, que faire ?

Assurez-vous de ne pas surcharger le lave-vaisselle et que le distributeur de détergent fonctionne correctement. Utilisez un détergent de bonne qualité.

Le lave-vaisselle fait du bruit pendant le cycle, est-ce normal ?

Un certain bruit est normal, mais si le bruit est anormalement fort, vérifiez que les assiettes ou les couverts ne bloquent pas les bras gicleurs.

Comment nettoyer les filtres du lave-vaisselle ?

Retirez le filtre situé au fond de l'appareil, rincez-le à l'eau chaude et retirez les résidus alimentaires. Remettez-le en place une fois propre.

Le cycle de lavage ne se termine pas, que faire ?

Vérifiez si le robinet d'eau est ouvert et si le tuyau d'évacuation n'est pas obstrué. Si le problème persiste, contactez le service après-vente.

Comment régler le niveau de dureté de l'eau ?

Consultez le manuel d'utilisation pour ajuster le réglage en fonction de la dureté de votre eau. Utilisez des pastilles de sel régénérant si nécessaire.

Le lave-vaisselle dégage une odeur désagréable, que faire ?

Nettoyez les filtres et vérifiez qu'il n'y a pas de restes alimentaires coincés. Lancez un cycle de nettoyage avec un produit spécifique si nécessaire.

Comment arrêter un cycle de lavage en cours ?

Appuyez sur le bouton 'Annuler' ou 'Arrêter' selon le modèle. Consultez le manuel pour des instructions spécifiques.

Le lave-vaisselle ne sèche pas la vaisselle, que faire ?

Vérifiez que vous utilisez un produit de rinçage et que le réglage de la température de séchage est adéquat.

Où trouver le numéro de modèle de mon lave-vaisselle ?

Le numéro de modèle se trouve généralement sur une étiquette à l'intérieur de la porte ou sur le côté de l'appareil.

MODE D'EMPLOI LVI 110 FD LADEN

Instructions pour Instruct l'installation et l'emploiil'inse

TABLE DES MATIERES

Apprenez a connaître votre machine. 4

• Caracteristiques techniques. 6
  Conformité aux normes et données d'essay 6

Informations et recommandations de sécurité 6

Recyclage. 6
- Informations de sécurité 6
- Recommendations. 8
- Ne pas laver en machine 8

Installation du lave vaisselle 8

• Positionnement du lave vaisselle 8
  Raccordement d'eau 9
  Tuyau d'arrivée d'eau 9
  Tuyau de vidange. 9
  Raccordementelectrique 10
  Avant la première utilisation du lave vaisselle 11

Preparation du lave vaisselle à l'emploi 11

• Importance de la quantité de calcaire dans l'eau 11

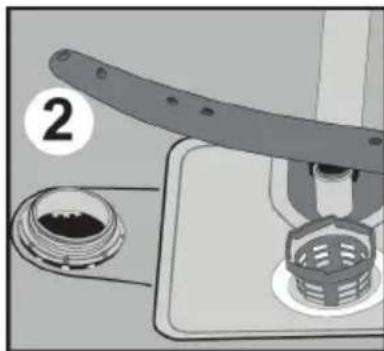

• Remplissage du compartment à sel. 11

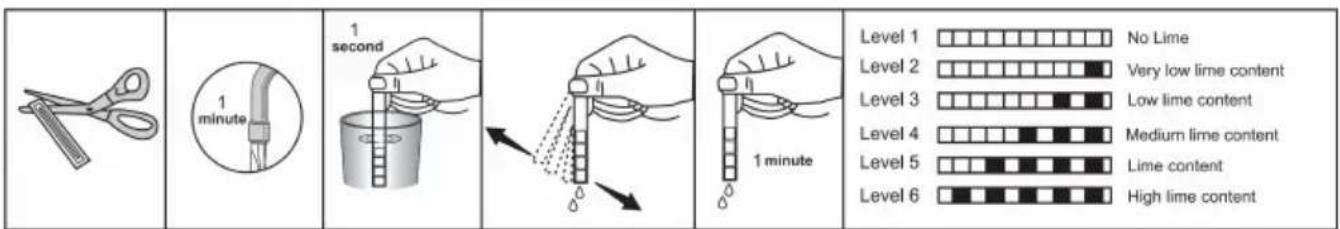

  Languette de contrôle 12
• Réglage de la durée de l'eau 13
  Detergent 14

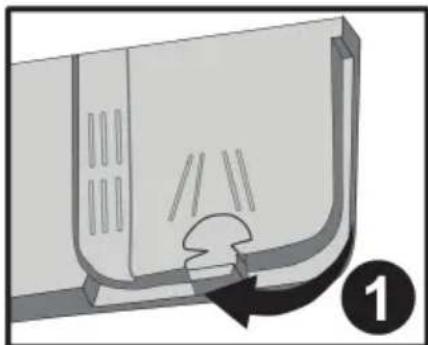

• Remplissage du compartment à détergent 14
  Detergents combinés 143

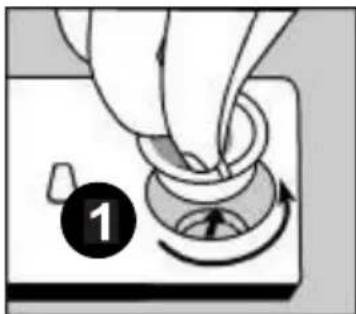

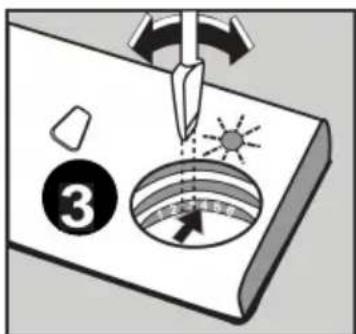

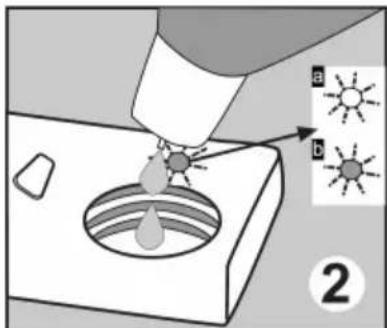

• Remplissage du compartment à produit de rincege et réglage du doseur 163

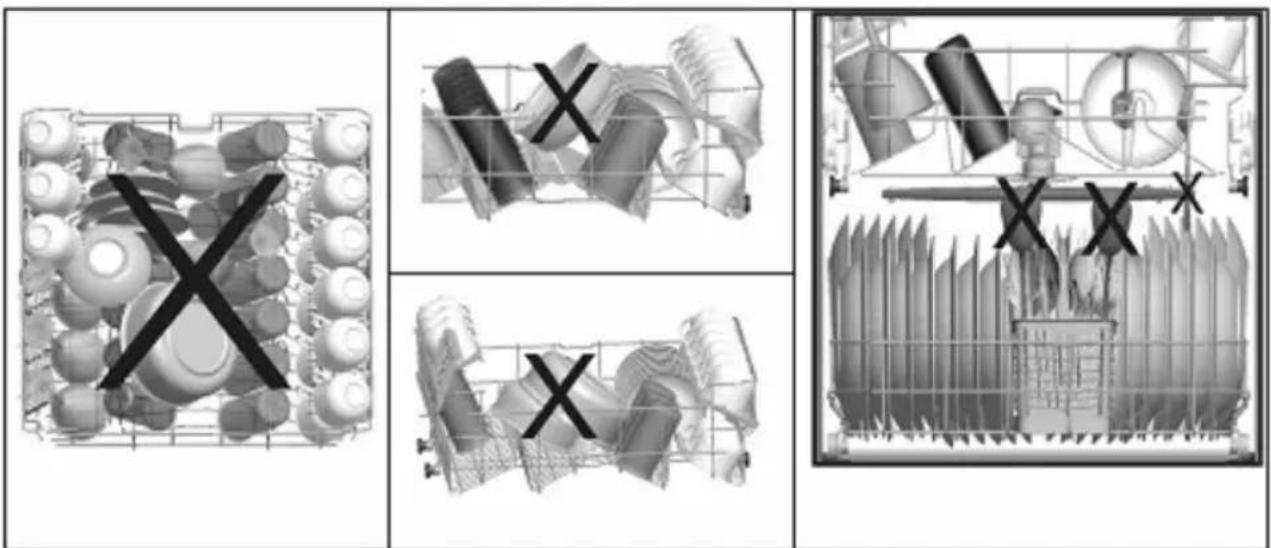

Chargement du lave-vaisselle 16

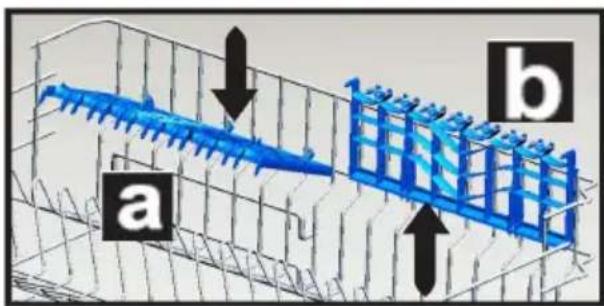

Pani er Supérieur. 16

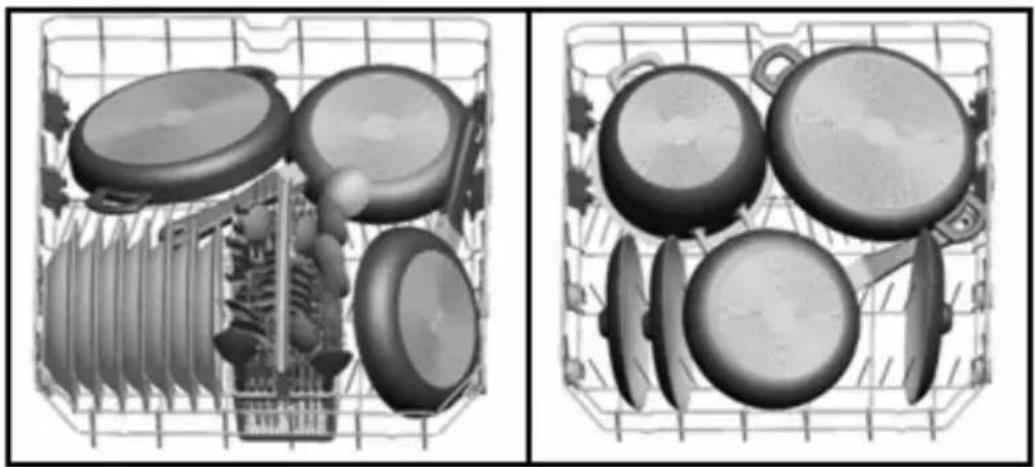

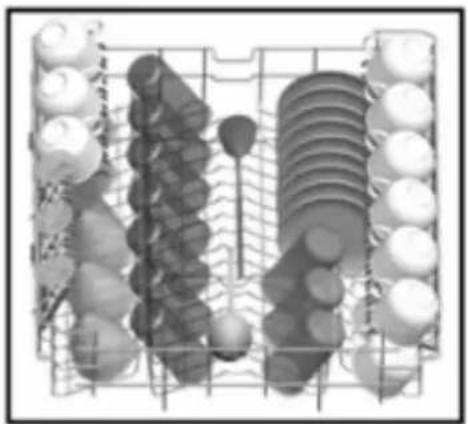

Autres charges des paniers 17

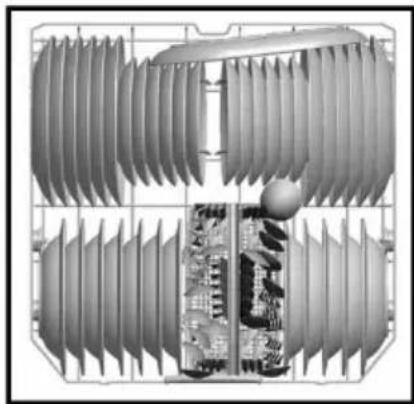

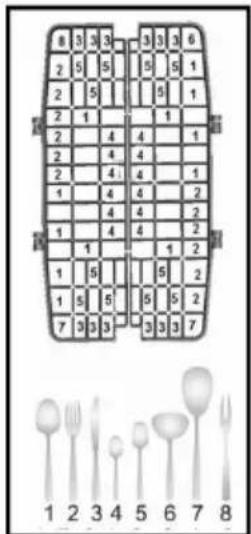

- Charges standards et données d'essai 18

Description des programmes 19

• Contenu des programmes 19

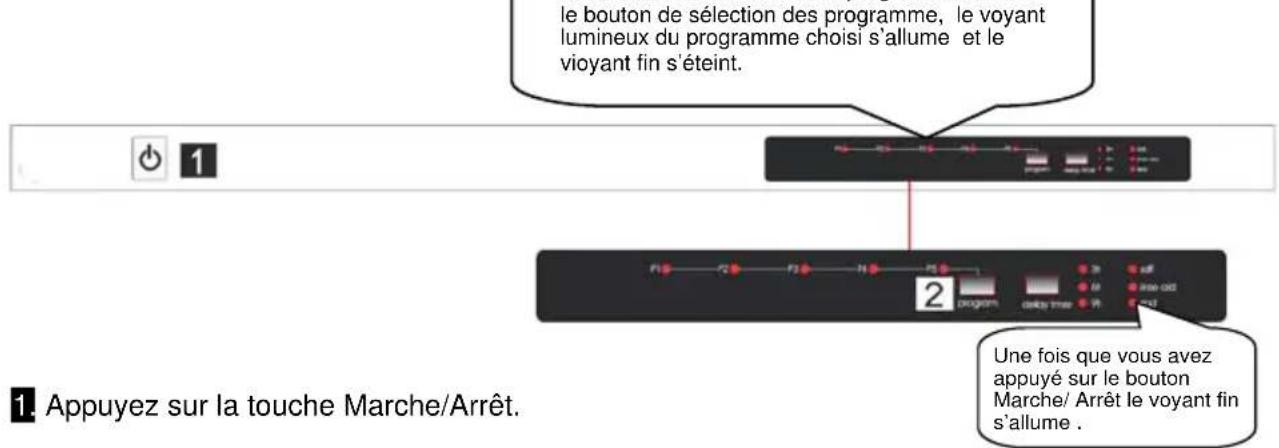

Mise sous tension et besoin d'un programme 20

• Mise du lave vaisselle sous tension. 20
• Contrôle du déroulement du programme 20

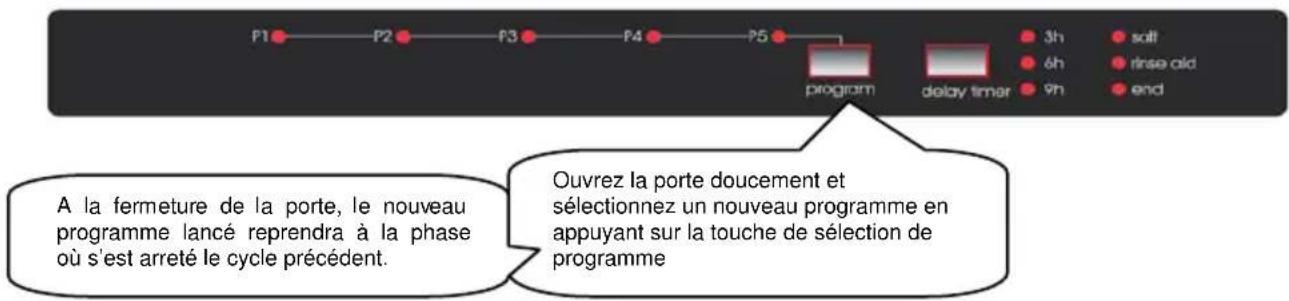

• Modifier un programme 20

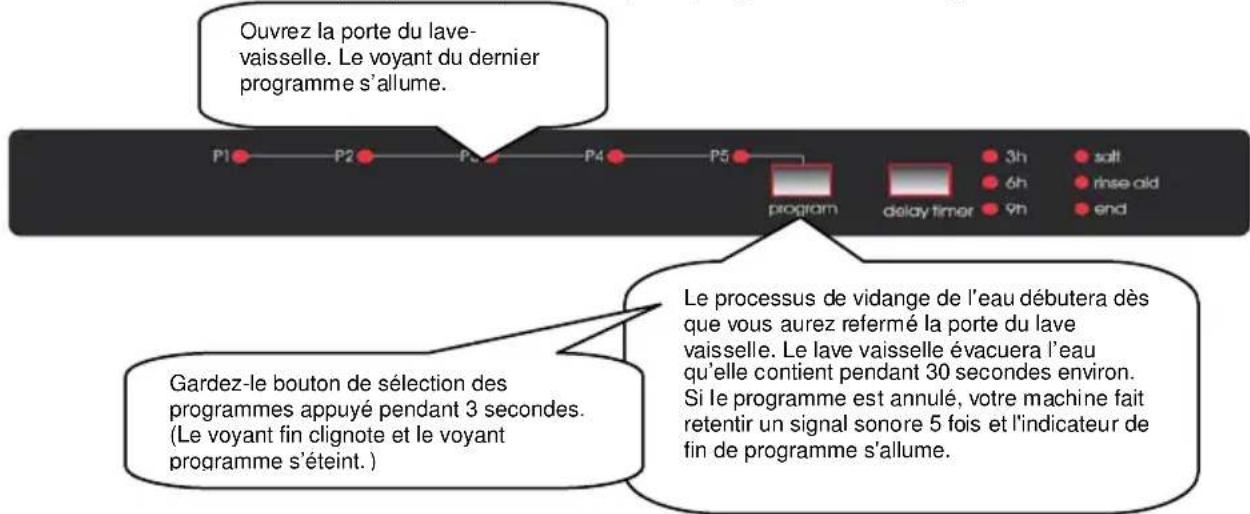

• Modifier un programme avec remise à zéro 21

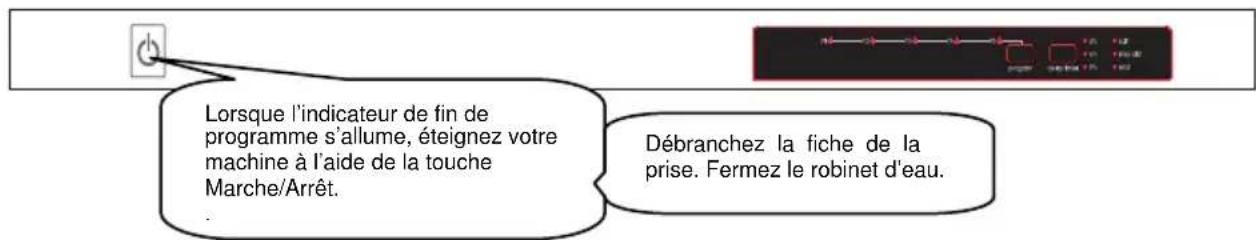

• Mise du lave vaisselle hors tension. 21

Entretien et nettoyage 22

Filtres 22
- Bras de lavage 23
Filtredutuyadarrivée d'eau 23

Codes de dysfonctionnement et que faire en cas de panne 24

Informations pratiques et utiles 26

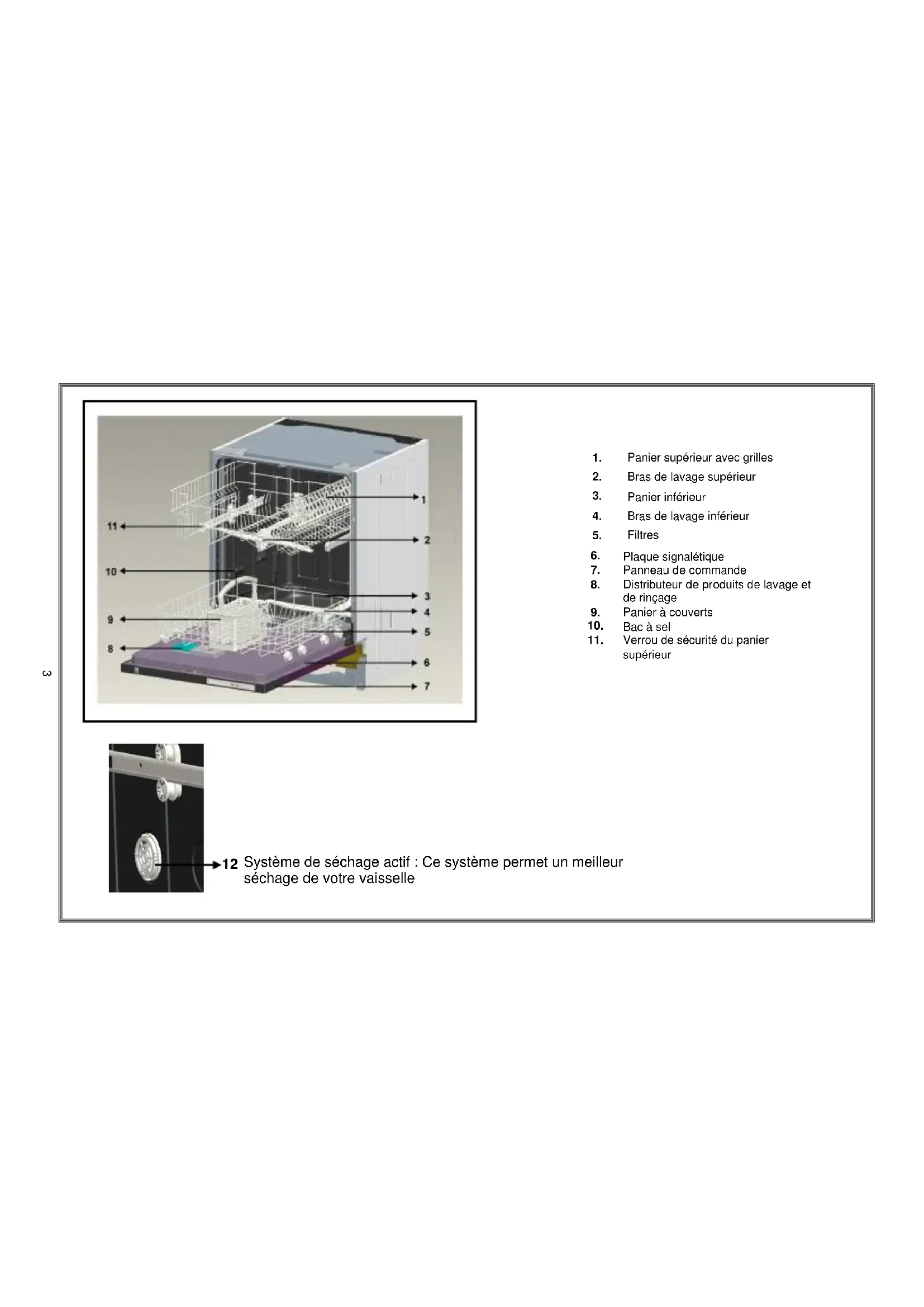

→12 Système de sechage actif : Ce système permet un meilleur sechage de votre vaisse lle

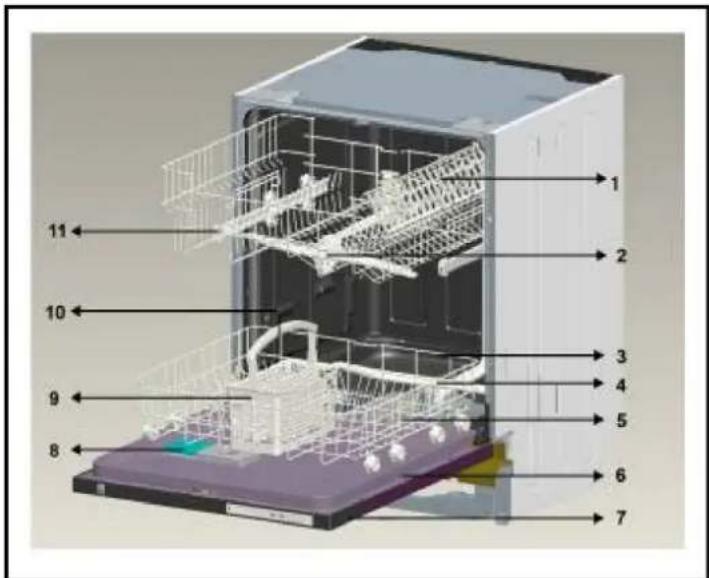

1. Panier supérieur avec grilles
2. Bras de lavage supérieur
3. Panier inférieur
4. Bras de lavage inférieur
5. Filtres
6. Plaque signalétique
7. Panneau de commande
8. Distributeur de produits de lavage et de rincage
9. Panier a couverts
10. Bac à sel
11. Verrou de sécurité du panier supérieur

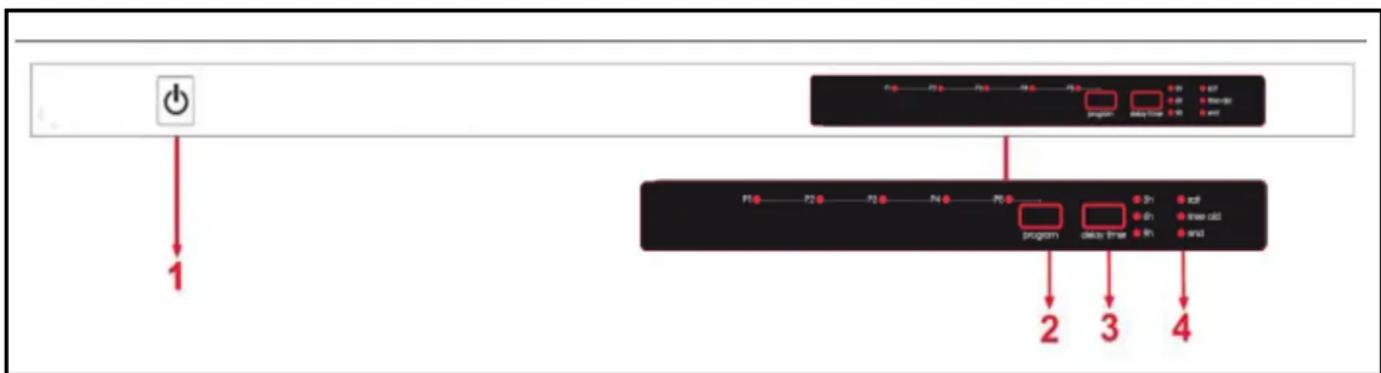

APPRENEZ A CONNAITRE VOTRE MACHINE

1.) Touche Marche/Arret

Quand on appuie sur la touche Marche/Arrêt, l'indicateur de fin de programme lumineux s'allume.

2.) Touche selection de programme

Avec cette touche, vous pouvez selectionner un programme adaptable à votre vaisselle.

3.) Option département différé

Grace à l'option "départ différé", vous pouvez retarder le départ du cycle de lavage de 3, 6 ou 9 heures en appuyant sur la touche "départ différé".

Lorsque vous appuyez sur cette touche, levoyant lumineux 3h s'allume. Si vous appuyez à nouveau sur la touche, les voyageurs 6h puis 9h s'allument. Sélectionnez ainsi le délambda souhaite puis sélectionné le programme souhaité. Le programme avec ce délambda est activé une fois que vous fermez la porte de votre lavevaisselle. Vous pouvez aussi désirer le programme dans un

premier temps puis le décai souhaïte dans un deuxième temps.
Vous pouvez annuler ou modifier le décai sélectionné en appuyant à nouveau sur la touche.

Voupez suivre le temps restant a laide des voyants lumineux. Ainsi, lorsqu'il reste 9h, le voyant lumineux 9h s'allume. Lorsqu'il reste 6h, le voyant lumineux 6h s'allume. Lorsqu'il reste 3h, le voyant 3h s'allume.

Note 2: Si vous avez activé une option dans votre précédent utilisation et que vous ne souhaitez plus l'utiliser, pensez à la désactiver. Pour cela, re-appuyez sur la touche et vérifie que l'indicateur lumineux s'estint.

4.) Témoin lumineux du niveau de sel régencerant

Quand le témoin du sel s'allume, veillez à replir le bac à sel.

Témoin lumineux du niveau de liquide de rincege

Quand le témoin du liquide de rincage s'allume, veillez à replir le compartment du liquide de rincage.

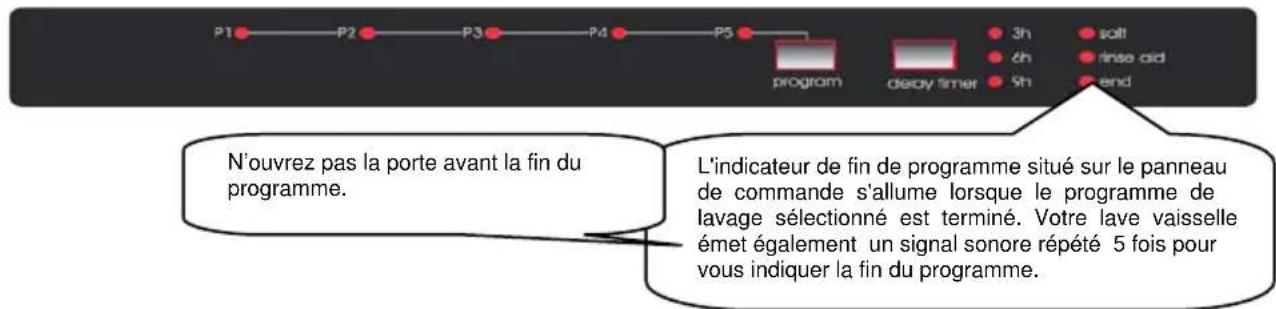

Indicateur de fin de programme

L'indicateur de fin de programmeitué sur le panneau de commande, s'allume lorsque le programme de lavage selectionné est terminé. Voitre lave vaisselle peut également faire retentir un signal sonore "5 fois" à la fin du programme.

\section*{Caracteristiques techniques}

Capacité	12 couverts
Hauteur	815 mm - 870 mm
Largeur	596 mm
Profondeur	550 mm
Poids net	38 kg
Alimentation électrique	220-240 V - 50 Hz
Puissance totale	2200 W
Puissance de chauffage	2000 W
Puissance de la pompé de lavage	100 W
Puissance de la pompé de vidange	30 W
Pression au robinet d'arrivée d'eau	0,03 MPa (0,3 bar) - 1 MPa (10 bar)
Intensité	10 A

Le fabricant se reserve le droit de modifier la conception et les caractéristiques techniques.

Conformité aux normes et données d'essay / Déclaration de conformité CE

Toutes les étapes de fabrication du lave vaisselle sont conformes aux règes de sécurité exprimées dans toutes les directives applicables de la Communauté Européenne. 2004/108/EC, 2009/95/EC, IEC 436/DIN 44990, EN 50242

INFORMATIONS ET RECOMMANDATIONS DE SECURITE

Recyclage

• Certains composants et l'emballage de votre lave vaisselle sont fabriqués à partir de matérielaux recyclables.
• Les éléments en matière plastique portent les inscriptions internationales : (>PE<, >PS<, >POM<, >PP<,)
• Les éléments en carton sont fabriqués à partir de papier recyclé et doivent être déposés dans les bacs de tri sélectif prévus à cet effet.
• Ne pas placer ces matériaux dans les bacs à déchets. Les déposer dans un centre de recyclage.
• Contacter les centres concernés pour obtenir des informations sur les méthodes et points de mise au rebut.

Informations de sécurité

Les adults doivent faire particulièrement attention en utilisant cet apparéil à proximité d'enfants. Ne permettez pas à de jeunes enfants de jour avec l' apparéil. Ne permettez pas à de jeunes enfants ou à des personnes infirmes d'utiliser l' apparéil sans surveillance

Quand vous prenez livraison de votre lave vaisselle

• Vérifiez que le lave vaisselle ou son emballage est exempt de tout dommage.
  Ne mettez jamais en route un lave vaisselle endommagée, de chaque manière que ce soit. Contactez un centre d'entretien/agréé.
• Deballez les matériaux d'emballage comme indiqué et mettez-les au rebut conformément aux régles applicables.

Points importants pendant l'installation du lave vaisselle

• Installez votre lave vaisselle dans un endroit ajustat, ne posant pas de risque pour la sécurité et plat.
  Procedez a l'installation et au raccordement de votre lave vaisselle en suivant les instructions.
• Ce lave vaisselle ne doit être installé et réparée que par un centre d'entretien/agréé.
• N'utilisez que les pieces détachées d'origine.
• Avant l'installation, vérifie que le lave vaisselle est débranché.

• Vérifiez que votre prise électrique est conforme aux normes en vigueur.

• Tous les branchements électriques doivent correspondre aux valeurs indiquées sur la plaque signalétique.

• Très important : vérifie que le lave vaisselle n'est pas posé sur le cable d'alimentation.
• Veuillez monter le lave-vaiselle, encastre ou non sous le plan de travail de la cuisine, en respectant les instructions. Assurez-vous que le produit est correctement fixé.
• Ne branchez jamais le lava vaisselle au moyen d'une rallonge électrique ou d'une prise multiple. La prise doit être facilement accessible une fois le lava vaisselle installé.

Usage quotidien

• Cette machine est exclusivement destinée à un usage domestique. Ne l'utilisez à aucune autre fin.
• Ne dépassez pas la capacité de chargement de votre machine. Ne l'utilisez que pour les objets lavables en machine.
• Ne montez pas, ne vous asseyez pas ou ne placez pas de charge sur la porte ouverte du lavevaisselle : il pourrait se renverser.
• Ne placez jamais dans le distributeur de détergent et de produit de lavage de votre machine d'autres produits que ceux spécialement concus pour le lave-vaisse. A défaut, notre société ne saurait être tenue responsable de tout dommage que pourrait subir votre machine.
  L'eaou contenue dans la cuve de lavage du lave vaisselle n'est pas potable. Ne la buvez pas.
  Du fait du danger d'explosion, ne placez dans le lave vaisselle�除 un dessolvant chimique ou solvant.
• Vérifiez que les objets de plastique résistant à la chaleur avant de les laver en machine.
• Ne placez dans le lave vaisselle aucun object non adapté au lavage en machine. En outre, ne dépassez pas la capacité de chargement des paniers. A défaut, notre société ne saurait être tenue responsable de toute rayure ou de toute formation de rouille sur la paroi interne de votre machine causée par des mouvements du panier.
• A cause, notamment, d'un débordement d'eau chaude possible, n'ouvre la porte du lave vaisselle en aucune circstance pendant le fonctionnement. Un dispositif de sécurité met le lave vaisselle à l'arrêt en cas d'ouverture de la porte.
  Pour eviter de possibles accidents, ne laissez pas la porte de votre lave-vaiselle ouverte.
• Installez les couteaux et autres objets pointus dans le panier à couvert, pointe en bas.
• Cet apparéil n'est pas destiné, à être utilisé par des personnes (notamment des enfants) dont les capacities physiques, sensorielles ou intellectuelles sont réduites, ou par des personnes manquant d'expérience ou de connaissances, à moins que celles-ci ne soient sous surveillance ou qu'elles aient reçu des instructions quant à l'utilisation de l'appareil par une personne responsable de leur sécurité. Veillez à ce que les enfants ne puissant pas jouer avec l'appareil.

Pour la sécurité des enfants

• Àpres le déballage du lave vaisselle, veillez à tener les matériaux d'emballage hors de portée des enfants.
• Ne laissez pas les enfants jouer avec oumettre en route le lave vaisse.
• Tenir les détergents et produits de rinceage hors de portée des enfants.
• Tenir les enfants à l'écart du lave vaisselle pendant qu'il est ouvert: elle peut contérer des résidus de substances de nettoyage.
  Veillez à ce queVote ancienne machine ne pose aucun risque a vos enfants. Il est arrivé que des enfants s'enferment à l'intérieur d'anciennes machines. Pour prévenir cette situation, brisez le système de verrouillage du lave vaisselle et arrachez les cables electriques avant sa mise au rebut.

En cas de dysfonctionnement

• Tout défaut de fonctionnement du lave vaisselle doit impérativement être réparé par une personne qualifiée.
• Avant d'effectuer toute réparation sur le lave vaisselle, prenez soit de la débrancher du réseau électrique. Coupez les fusibles ou débranchez le lave vaisselle. Ne pas tirer sur le cable pour débrancher le lave vaisselle. Prenez soit de fermer l'accuee d'eau.

Recommendations

Pour ne pas gaspiller l'eau et I'énergie, enlevez les gros résidus d'aliments avant de mettre la vaisselle dans le lave vaisselle. Mettez le lave vaisselle en route après l'avoir entièrement chargée.
- N'utilisez le programme de trempage que si nécessaire.
- Installez les objets creux tels que les bols, verres et pots de manière à ce qu'ils soient tournés vers le bas.
Il est conseilé de ne pas surcharger le lave vaiselle et de ne pas y installer de la vaiselle de nature différente de cette indiquée.

Ne pas laver en machine :

• Cendres de cigarettes, restes de bougie, cirage, substances chimiques, materiaux à base d'alliages ferreux.
  Fourchettes, cuilleres et couteaux a manche de bois, de corne ou d'ivoire ou incrusté de nacre; objets collés, peinture, articles maculés de produits chimiques abrasifs, acides ou basiques.
• Objets de plastique ne résistant pas à la chaleur, recipients de cuivre ou étamés.
• Objets d'aluminium et d'argent (ils peuvent se décolérer ou se ternir).
• Certains verres fragiles, les porcelainines ornées de motifs décoratifs imprimés, qui s'estompent même après le premier lavage, certains articles de cristal, qui perdent leur transparence avec le temps, les couverts collés ne résistant pas à la chaleur, les verres de cristal au plomb 25-30 %, les planches à découvert, les articles fabriqués avec de la fibre synthétique.
• Les articles absorbants tels que les éponges ou les torchons ne sont pas lavables en lavevaisselle.

Attention: Prenez soit d'acheter des articles lavables en machine à partir d'aujourd'hui.

INSTALLATION DU LAVE VAISSELL

Positionnement du lave vaisselle

Pour installer votre machine, prenez soit de désirir un endroit où vous pourrez facilement charger et décharger votre vaisselle.

N'installez pas votre machine dans un lieu où la température ambiente peut descendre sous 0^

Avant de la positionner, sortez le lave vaisselle de son emballage en respectant les averissements apposés sur celui-ci.

Positionnez le lave vaisselle à proximé d'une arrivée ou évacuation d'eau. Vous doivent installer notre machine de manière à ne pas modifier les raccords une fois ces-ci effectués.

Ne saisissez pas le lave vaisselle par la porte ou par le panneau de commande pour la déplacer.

Prenez soit de laisser un espace autour du lave vaisselle de maniere à pouvoir la déplacer facilement d'avant en arrêté pendant le nettoyage.

Prenez soit de ne pas coincer les tuyaux d'arrivée d'eau et de vidange en positionnant le lave vaisselle. En outre, prenez soit de ne pas coincer le cable électrique sous le lave vaisselle.

Réglez les pieds réglibres du lave vaisselle de manière à ce qu'elle soit plane et bien équilibrée. Le bon positionnement du lave vaisselle est essentiel pour une bonne ouverture et fermeture de la porte.

Si la porte de votre machine ne se ferme pas correctement, vérifie que le lave vaisselle est stable sur le sol ; dans le cas contraire, positionnez le lave vaisselle de maniere stable en agissant sur les pieds régables.

Raccordement d'eau

Vérifiez que l'installation de plomberie interieure convient à l'installation d'un lave-vaisselle. Nous vous recommandons en outre d'instructor un filtre à l'entrée de votre domicile, de manière à éviter qu'une contamination (sable, argile, rouille, etc.) évientuèlement transporte dans le réseau d'eau ou dans l'installation de plomberie interieure cause tout dommage à la machine et à prévenir tous désgrêments tels que le jaunissement de la vaisselle ou la formation de dépôts après le lavage.

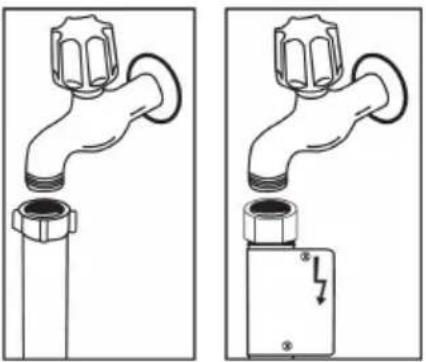

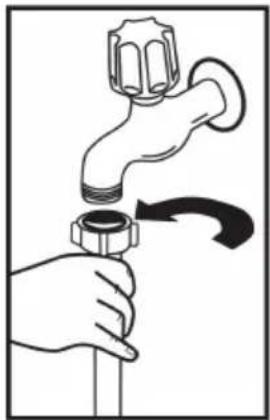

Tuyau d'arrivée d'eau

N'utilisez jamais le tuyau d'arrivée d'eau de votre ancienne machine. Utilisez le tuyau neuf fourni avec votre machine. Avant de raccorder le tuyau d'arrivée d'eau neuf ou longtemps inutilisé à votre machine, faites couler de l'eau dans celui-ci pendant un moment. Raccorder à la main le tuyau d'arrivée d'eau directement au robinet d'arrivée. La pression au robinet doit être au minimum de 0,03 Mpa et au maximum de 1 Mpa. Si la pression d'eau est supérieure à 1 Mpa, installez un dispositif réducteur de pression entre le robinet et le tuyau. Une fois les raccords effectués, ouvrez le robinet à fond et vérifiez l'étanchéité. Pour la sécurité de votre machine, prenez soin de tousjours fermer le robinet d'arrivée après la fin de chaque programme.

NB: Certains modèles utilisent un système Aquastop. Si vous machine est équipée de ce système, il y a du courant avec une tension dangereuse. Ne foupez jamais l'embout Aquastop et voirlez à ce qu'il ne soit pas pié ou tordu.

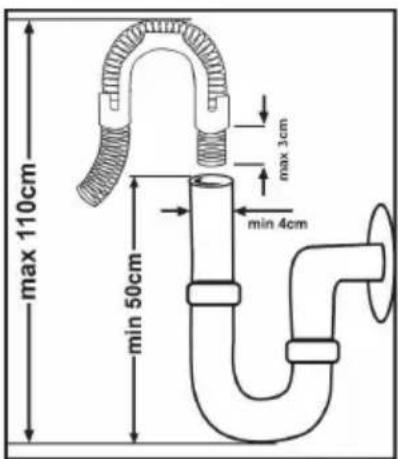

Tuyau de vidange

On peut raccorder le tuyau de vidange, soit directement à une vidange fixe, soit au raccord spécial sous l'évier. Au moyen d'un tuyau coude spécial (si disponible), on peut vidanger la machine directement dans l'évier en accrochant le tuyau coude au bord de l'évier.

Ce raccordement doit se couver à au moins 50 cm et au plus 110 cm du niveau du sol. Dans le cas d'une vidange fixe, ne pas plonger le bout du tuyau à l'intérieur de la vidange (risque de syphonage), il est imperatif que le bout du tuyau dépasse le coude de maximum 3 cm comme indiqué sur le dessin

Avertissement : Il ne faut pas modifier la longueur du tuyau de vidange, car l'appareil ne pourrait pas vidanger correctement. En ce cas, notre société dégagera toute responsabilité.

Raccordementelectrique

La prise avec terre de votre machine doit être raccordée à une prise avec mise à la terre dont la tension et l'intensité correspondant aux valeurs prévues selon les normes en vigueur. Si vous logement ne compte pas d'installation avec mise à la terre, faites réaliser ce type d'installation par un electricien qualifié. En cas d'utilisation sans mise à la terre, notre société dégagera toute responsabilité pour toute perte d'utilisation qui pourrait se produit.

Intensité du fusible interieur : 10-16 A.

Viete machine est configurée pour fonctionner en 220-240 V. Si vous domicile est en 110 V, intercalez un transformateur 110/220 V - 3 000 W. Le lave vaisselle doit etre débranché pendant le positionnement.

Aasse tension, l'efficacité de votre lave vaisselle est inférieure.

Utilisez toujours la prise isolée fournie avec votre machine.

Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après ou une personne de qualification similaire, afin d'éviter un danger.

Pour des raisons de sécurité, prenez soin de tousjours débrancher la prise quand le programme est terminé.

Débranche toujours vous machine par la prise. Ne jamais tirer le cable électrique lui-même.

Avant la première utilisation du lave vaisselle

• Verifiez que les caractéristiques techniques du réseau électrique et d'alimentation en eau correspondant aux valeurs indiquées dans les instructions d'installation du lave vaisselle.
• Retirez tous les matérielux d'emballage de l'intérieur du lave vaisselle.
• Reglez l'adoucisseur d'eau.

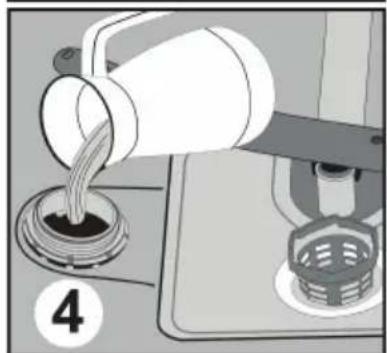

• Ajoutez 2 kg de sel dans le compartment à Sel et remplissez-le d'eau à ras bord.
• Remplissez le compartment à produit de rincege.

PREPARATION DU LAVE VAISSELLA L'EMPLOI

Importance de la quantité de calcaire dans l'eau

Pour un bon résultat, le lava-vaisselle doit fonctionner avec de l'eau adoucie, moins calcaire. A défaut, des résidus de calcaire blancs se déposeront sur la vaisse et à l'intérieur du lava vaisselle, ce qui affectera négativement la performance de lavage et de rinçage du lava vaisselle et le brillant de la vaisse. Quand l'eau traverse l'adoucisseur, elle est débarrassée des ions responsables de sa durée et atteint le degré de douceur désiré pour有關ir le meilleur résultat de lavage. Selon le degré de durété de l'eau, ces ions s'accumulent rapidement à l'intérieur de l'adoucisseur. Il faut donc régénérez le système adoucisseur avec du sel pour lava-vaisselle de manière à ce qu'il fonctionne aussi bien au cours du lavage suivant.

Remplissage du compartment à sel

Utilisez du sel regénérant spécial lave-vaisselle. Pour ajouter le sel regénérant, retirez le panier

inéférieur et retirez le couvercle du compartment à sel en le tournant dans le sens contraire des aiguilles d'une montre. 22Verse z le sel dans le compartment au moyen de l'entonnoir. Attention de ne pasmettre de sel à côte, sinon, l'enlever aussitôt. A la première utilisation, replissez le compartment avec 2 kg de sel et replissez d'eau à ras bord; revissez le couvercle. Remplissez le compartment à sel (environ 1,5 kg) tous les 20 à 30 lavages.

Ne replir d'eau le compartment à sel qu'à la première utilisation.

Nous préconisons l'utilisation de Sel regénérant à grains fins ou en poudre.

Ne mettez pas de sel de table dans voiture machine, ce qui pourrait alterer le fonctionnement de I'adoucisseur

avec le temps. Quand vous mettez votre lave-vaisselle en route, le compartmente a sel se remplit d'eau. Par consequent, versez le sel regenerant avant de demarrer le lave vaisselle.

De cette façon, l'excedent de sel est immédiatement nettoyé pendant le cycle de lavage. Une fois que vous avez mis le sel, il est préféable de démarrer un cycle de lavage afin d'éviter des risques de corrosion. Si vous n'avez pas de vaisselle à laver, démarrez un cycle court avec le lave-vaisselide.

Languette de contrôle de la durée de l'eau

L'efficacité de lavage de votre machine dépend du degré de durée de l'eau du robinet. C'est pourquoi cette machine est équipée d'un système qui abaisse le degré de durée de l'eau du réseau.

L'efficacité de lavage serastraße si le système est correctement régé. Pour étabir le bon réglage, utilisez la languette de contrôle fournie avec votre machine pour connaître le degré de durée de l'eau du réseau.

Ouvrez la bandelette de contrôle

Faites couler l'eau du robinet pendant 1 min.

Plongez la bandelette de contrôle dans l'eau pendant 1 sec.

Retirez la bandelette de contrôle et secouez-la.

Attendez 1 min.

Régléz votre machine en fonction du degré de durété de l'eau constaté.

Tableau des réglages en fonction de la durée de l'eau

Si le degré de durete est supérieur à 90 dF (durete française) ou si vous utilisez de l'eau du puit, nous preconisons d'utiliser un filtré et un dispositif de traitement de l'eau.

NB: le degré de durée de l'eau est régileo au niveau 3 en usine.

Niveau de durété de l'eau	Dureté de l'eau en Allemagné dH	Dureté de l'eau en France dF	Dureté de l'eau en Grande Bretagne dE	Indicateurs de niveau de durété de l'eau
					P1	P2	P3	P4	P5
1	0 - 5	0 - 9	0 - 6	P1- P5 sont allumés	●	○	○	○	●
				P2 - P5 sont allumés 7 - 14	10-20	6●12	○	○	●
				P3 - P5 sont allumés 15 - 21	21-	3012	1●	○	●
4	18 - 22	31 - 40	22 - 28	P4 - P5 sont allumés	○	○	○	●	●
5	23 - 31	41 - 55	29 - 39	P1- P4 - P5 sont allumés	●	○	○	●	●
6	32 - 50	56 - 90	40 - 63	P2 - P4 - P5 sont allumés	○	●	○	●	●

Réglage de l'adoucisseur

Réglez l'adoucisseur d'eau en fonction du degré de durée de l'eau du robinet.

Quand votre machine est à l'arrêt, appuyez sur la touche de sélection de programme et maintenez-la enfonnée.

Tout en maintainant appuyée la touche de selection de programme, mettez votre machine sous tension en appuyant sur la touche Marche/Arrêt.

Maintenez la touche de selection de programme enforcée jusqu'à ce que les voyageants P1-P2-P3-P4-P5-fin" s'allument puis s'eteignent. 3

Relâchez la touche de selection de programme après que ces voyants "P1-P2-P3-P4-P5-fin" aient clignoté.

Votre machine affiche le tout dernier réglage de durée d'eau

Vous pouvez ajuster le niveau de durée de l'eau en appuyant sur la touche de selection de programme en vous referant au tableau du réglage de la durée de l'eau.

Une fois que vous avez régler la durée de l'eau, appuyez sur le bouton "Marche/Arrêt". Voitre réglage est ainsi mémorisé.

Detergent

Utilisez un détermgent spécifique concu pour lave-vaisselle domestique.

Des produits de nettoyage contenant des phosphates et du chlore sont proposés sur le marché. Placez le détermgent dans le compartment avant de démarrer le lave vaisselle. Conservez les déterments dans des endroits frais et secs, hors de portée des enfants.

Mettez les quantités nécessaires afin de préserver l'environnement. Ne pas replir le compartment à détergent plus que nécessaire, faute de quoi vos verres pourraient se rayer et le détergent pourrait mal se dissoudre.

Pour de plus amples informations sur le dédTergent que vous utilisez, adresse-vous directement au fabricant du dédTergent.

Remplissage du compartment à détergent

Pousser le loquet pour ouvrir le compartment a détergent comme indiqué sur l'illustration. On peut mesurer la bonne quantité de détergent au moyen des lignes inscrites dans le bac

à détergent. Le bac à détergent peut contenir jusqu'à 40 cm ^3 de détergent. Ouvrir l'emballage de détergent pour lave-vaiselle et verser dans le grand compartment prélavage 2c m^3 de détergent si vous vaisselle est très sale ou 15cm si elle peu sale Si vous vaisselle est restée seche pendant très longtemps, si elle contient des résidus d'aliments secs et si vous avec surcharge le lave-vaiselle, versez 5cm ^3 de détergent dans le compartment de prélavage et démarrez votre machine.

Selon le degré de saleté de votre vaiselle et la durée de l'eau dans votre région vous devrez modulier la quantité de détergent dans votre machine.

Detergents combinés

Les fabricants de détermgent proposent également des déterments combinés dénommés 2 en 1, 3 en 1, 5 en 1 ...

Les détergents 2 en 1 contiennent du déterment + du sel ou du produit de rincege. En utilisant les détergents 2 en 1, il faut tener compte des fonctions de la tablette.

Les autres déterments en tablettes comportent du déterment + du produit de rinceage + du sel + diverses autres fonctions.

De manière générale, les déterments combinés donnant des résultats suffisants dans certaines conditions d'utilisation uniquement. Ces déterments contiennent du produit de rincege et/ou du sel dans des quantités prédéfinies.

En utilisant ce type de produits :

• Toujours veiller à vérifier les caractéristiques du produit que vous allez utiliser et s'il s'agit d'un produit combiné.
  Vérifiez que le détergent utilisé convient à la durée de l'eau du réseau auquel le lave vaisselle est raccordé.

• Suívez les instructions figurant sur l'emballage de ces produits.
  Si ces détergents seprésentent en tablettes, ne les placez jamais dans la cuve du lavevaisselle ou dans le panier à couverts. Placez toujours les tablettes dans le compartment du distributeur de détergent.

• Ces détergents ne donnent de bons résultats que pour certains types d'utilisation. Si vous utilisez ce type de détergents, vous doivent contacter le fabricant et vous renseigner sur les bonnes conditions d'utilisation.

• Contactez le fabricant du détergent si vous n'obtenez pas de bons résultats de lavage (si votre vaisselle présente des dépôts de calcaire ou si elle reste humide) après avoir utilisé des détergents 2 en 1 ou 3 en 1. La garantie de votre machine exclut toutes réclamations dues à l'utilisation de ces types de détergents.

Usage conseilé : Usage conseillé : Pour deromeurs résultats en utilisant des détergents combinés, mettez quand même du sel et du produit de rinceage dans votre machine et reglez la durete de l'eau et le doseur de produit de rinceage à la position la plus basse.

Pour les programmes courts, il est préférible d'utiliser des détergents en poudre plutôt que des tablettes. En effet, selon les fabricants, les tablettes se dissolvent différemment en fonction de la température et la durée du cycle de lavage.

Attention: Si en utilisant ce type de dédTangent vous rencontres un problème quelconque que vous n'avez pas rencontresAAParavant,contactez directement le fabricant du dédTangent.

Quand vous arrêtez d'utiliser des détergents combinés

• Remplissez les compartments à Sel et à produit de rincege.
• Reglez la durée de l'eau à la position la plus élevé et faites un lavage à vide.
• Reglez la durée de l'eau.
• Procedez au réglage voulu du doseur de produit de rinçage.

Remplissage du compartment à produit de rincege et réglage du doseur

On utilise du produit de rincege pour empêcher le dépôt de gouttes d'eau blanchâtres, de

dévissez le bouchon du co compartmentement jusqu'à ce que

traces de calcaire et d'une pellicule blanche et pour un meilleur cinçage. Contrairement à une opinion répandue, I ne sert pas uniquement à obtaining une vaisselle plus brillante mais également une vaisselle plus seche. C'est pourquoi il faut veiller à maintainir

une quantité suffisante de produit de
rincage dans le compartment et à
n'utiliser que des produits
specialement conçus pour lave
vaisselle.

Pour verser le produit de rinceage,
compartiment. Remp lissez le
e I'indicateur de niveau de produit de
rinceage noircisse.Revissez le couvercle de maniere a ce que les
picots correspondent.Vous pouvez

verifier si vous doivent ajouter ou non du produit de rincege dans cette machine au moyen de l'indicateur de niveau de produit de rincege situé sur le distributeur de dédTangent. Si l'indicateur est noir, le compartment contient suffisamment de produit de rincege, tandis que si l'indicateur est clair à vous devez ajouter du produit de rincege.

On peut régler le doseur de produit de rincege de 1 à 6. Le doseur est régle à la position 3 en urine.

Vou dez utilise un reglage plus elevé si des taches d'eau se forment sur toute vaisselle après un lavage et un reglage plus faible s'il reste une tache bleue quand vous l'essuyez avec la main.

Attention: N'utilisez que des produits de rinceage adaptés à l'usage en machine. En cas de débordement, les résidus de produit de rinceage créé une grande quantité de mousse et les résultats de lavage s'en trouvent affectés : nettoyez l'excedent de produit de rinceage avec un chiffon.

CHARGEMENT DU LAVE-VAISSELL

Si vous mettez correctement votre vaisselle dans le lave vaisselle, vous l'utiliserez de la meilleure façon en termes de consommation d'énergie et de performance de lavage et de séchage.

Votre machine contient deux paniers de chargement. Vous pouvez utiliser le panier inférieur pour installer les ustensiles ronds et profonds tels que les pots à poignées longues, les couvercles, les asSiéttes, les casseroles, les couverts.

Le panier supérieur est destiné au chargement des soucoupes, des assiettes à dessert, des bolfs, des tasses et des verres. Inclinez les verres à pied contre le bord du panier, les grilles mobiles, ou le grillage de maintain des verres et non pas contre les autres ustensiles. Ne pas incliner les verres hauts les uns contre les autres; il ne seront pas stables et pourrait être endommages.

Il est préférible d'installer les objets fins et étroits dans les parties Médianes des paniers. Vous pouvez placer les cuillères parmi les autres couverts pour les empêcher de se coller les uneux autres. Pour un meilleur résultat, nous vous conseillons d'utiliser la grille à couverts. Pour éviter toutes blessures eventuelles, placez toujours les objets pointus et à long manche tels que les fourchettes de service, couteaux à pain, etc. la pointe en bas ou horizontally dans les paniers.

Attention : Placez vos couverts dans le lave vaisselle de maniere à ce qu'ils n'empêchent pas la rotation des bras de lavage inférieur et supérieur.

Panier supérieur

Grilles mobiles

Le panier supérieur de votre machine comprend deux grilles mobiles. a b Vous pouvez utiliser ces grilles mobiles en position ouverte ou fermée. En position ouverte a vous pouvez y placer vos tasses. En position fermée b vous pouvez placer les verres hauts sur le panier. Vous pouvez également utiliser ces grilles mobiles pour y placer léteralement les fourchettes, cuillères et couteaux longs.

Autres charges des paniers

Panier inférieur

Panier supérieur

Mauvais chargements

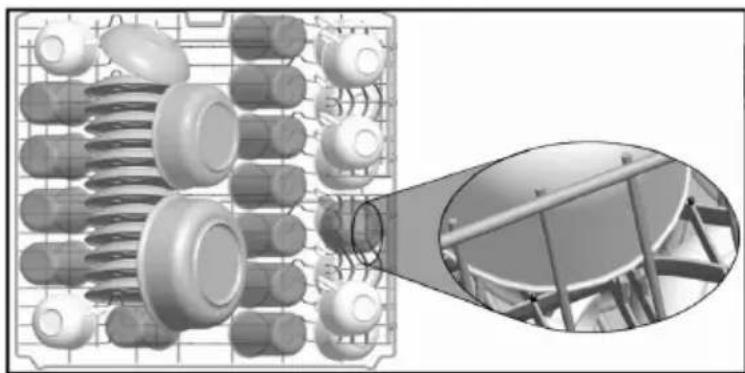

Chargement standard et données d'essay

Capacité :

Paniers supérieur et inférieur : 12 couverts. Le panier supérieur doit etre instalé en position haute.

Les tasses doivent etre placees sur les fixations du panier a plats.

Note : Il se peut que votre lave-VAISSelle ne soit pas équipé de tous les accessoires mentionnés dans cette notice

Detergent / Produit de lavage

5 + 25cm^3 , conformément aux normes internationales EN50242-DIN 44990 IEC 436 / Reglage du doseur de produit de rincege: 4.

Programme test

Economique à 50^ , conformément à la norme internationale EN 50242.

DESCRIPTION DES PROGRAMMES

Contenu des programmes

Nombre de programme			Référence
Nom du programme ettempérature	Intensif (P1)70°C	Super (P2)50 min. 65 °C	Economique (P3)50 °C	Rapide40 °C (P4)	Trempage (Prélavage)Sans chaudiage (P5)
Type de résiduesallimentaires	Soupe, sauce, pâtés,oêuf, riz, pommoes de terre et plats cuisinésfour, allments frits.	Soupe, sauce, pâtés,oêuf, riz, pommoes de terre et plats cuisinésau four, allments frits.	Café, lait, thé, viande froide ou legumes qui n' ont pas attendu longtemps	Café, lait, thé, viande froide ou legumes qui n' ont pas attendu longtemps.	Trempage pour rincer lavaisselle et detacher les résidus en attendant unchargement completChoisissez ensuite unprogramme.
Dégre de saleté	Très sale	Moyennement sale	Moyennement sale	Pou sale	-
Quantité de détergentA: 25 cm3/ 15 cmB: 5 cm3	A+B	A+B	A+B	A	-
	trèmpageLavage 70 °CRinçage froidRinçage chaudRinçage chaudSechagefinFin		lavage 65 °CRinçage froidRinçage chaudFinSechageFin	trempageLavage 50 °CRinçage froidRinçage chaudfin	Lavage 40 °CLinçage froidRinçage chaudfin

Durée du programme(min.)	110	50	160	30	15
Consommationd'électricité(kW hours)	1,55	1,35	1,05	0,90	0,02
Consommation d'eau(litres)	16,5	12,7	15	12.4	4,5

Attention Les programmes courts n' incluent pas de cycle de sechage.

Les valeurs ci-dessus sont les valeurs obtenues en conditions de laboratoire conformement aux normes applicables. Ces valeurs peuvent change en fonction des conditions d'utilisation du produit et de l'environnement (tension du réseau, pression d'eau, temperature d'arrivee d'eau et temperature ambiente).

MISE SOUS TENSION ET CHOIX D'UN PROGRAMME

Mise du lave vaisselle sous tension

1. Sélectionnez le programme correspondant à votre vaisse via la touche de selection du programme.
   3 Fermez la porte. Le programme se lance automatiquelement.

Remarque: Si vous decide finalement de ne pas demarrer le lave vaisselle après la selection du programme, appuyez de nouveau sur la touche Marche/Arrêt. Notre programme sera annulé. Vous pourez désirir un nouveau programme.

Contrôle du déroulement du programme

Modifier un programme

Si vous souhaitez changer de programmependant qu'un programme de lavage est en cours.

NB: Si vous ouvrez la porte du lave vaisselle pour arrêter le programme de lavage avant la fin, faîtes attention de l'entrouvrir doucement au début pour éviter les éclaboussures d'eau.

Modifier un programme avec remise à zéro

Si vous souhaitez annuler un programme pendant qu'un programme de lavage démarre .

NB: Si vous ouvrez la porte du lave vaisselle pour arrêter le programme de lavage avant la fin, faîtes attention de l'entrouvrir doucement au début pour éviter les éclaboussures d'eau

Mise du lave vaisselle hors tension

NB : Lorsque le signal sonore indiquant la fin du programme (fémoin de l'indicateur allumé) retentit, vous pouze laisser la porte de votre machine entrouverte pour faciliter le séchage.

NB: Si la porte du lave vaisselle s'ouvre pendant le lavage ou si une panne d'électricité intervient, le lave vaisselle ne poursuivra le programme en cours que si la porte est fermée et l'énergie rétablie.

NB: En cas de panne d'électricité ou d'ouverture de la porte au cours du processus de séchage, le programme prend fin. Notre machine est désormais préte pour une nouvelle sélection de programme.

ENTRETIEN ET NETTOYAGE

Le nettoyage régulier du lave vaisselle prolonge sa durée de vie.

De la graisse et du calcaire peuvent s'accumuler dans la cuve. Dans ce cas :

• Remplissez le compartment à détergent sansmettre de vaisse dans le lave vaisse, sélectionnez un programme qui fonctionne à haute température et mettez le lave vaisse en route. Si cette procédure se révèle insuffisante, utilisez des produits de nettoyage spéciaux disponibles sur le marché. (Produits de nettoyage spécial lave-vaisse).

Nettoyage des joints de porte

-Pour nettoyer tous résidus accumulés dans les joints de porte, essuyez les joints régulierement avec un chiffon humide.

Nettoyage du lave vaisselle

Nettoyez les filtres après chaque lavage et les bras de lavage au moins une fois par semaine.
Débranchez votre machine et fermez le robinet d'arrivée d'eau avant de commencer le nettoyage.
N'utilise pas de produit abrasif. Essuyez avec un produit doux et un chiffon humide.

Filtres

Vérifiez si des résidus d'aliments se sont accumulés dans le filtré et le microfiltre. En cas de présence de tous résidus, retirez les filtres et nettoyez-les soignement à l'eau courante.

a. Microfiltre extérieur
b. Filtre à déchets interieur
c. Filtre tamis métal ou plastique

Pour extraire et nettoyer le groupe filtrant, tournez-le dans le sens des aiguilles d'une montre et retirez-le en le boulevant.

Tirez et retirez le filtre métal ou plastique. 3 Séparez ensuite le filtre à déchets et le microfiltre.2 Rincez-le abondamment à l'eau courante. Réinstallé le filtre à déchet dans le microfiltre en faisant attention de bien faire correspondre les repères. Fixez le microfiltre sous le filtre métal ou plastique et tournez-le dans le sens de la flèche; l'ensemble est verrouillé quand on peut voir la flèche sur le microfiltre.4

• N'u tilisez jamais votre lave-vaisselle sans fille.
• Une installation incorrecte du filtré diminuera l'efficacité du lave vaisselle.
• La propriété des filtres est essentielle au bon fonctionnement de la machine.

Bras de lavage

Vérifiez que les gicleurs des bras de lavage supérieur et inférieur ne sont pas bouchés. En cas d'obstruction, retirez les bras de lavage et nettoyez-les à l'eau courante.

Le bras de lavage inférieur se retire en le tirant vers le haut. Pour le bras de lavage supérieur, retirez l'écrou en le tournant vers la gauche. Veillez à parfaitement serrer l'écrou en réinstallant le bras de lavage supérieur.

Filtres du tuyau d'arrivée d'eau

Le filtré du tuyau d'arrivée d'eau empêche que votre machine soit endommagée par toute contamination (sable, argile, rouille, etc.) évientuèlement transportée dans le réseau ou l'installation de plomberie interieure et prévient tous désagrémentes tels que le jaunissement ou la formation de dépôts après le lavage. Vérifiez régulièrement les filtres et le tuyau d'arrivée d'eau et nettoyzés si nécessaire. Pour nettoyer les filtres, fermez le robinet et retirez le tuyau. Retirez le filtré du tuyau ainsi que le filtré du coté de l'entrée du lave vaisse et nettoyzés à l'eau courante. Réinstallé les filtres propres dans leurs logements et réinstallé le tuyau.

QUE FAIRE EN CAS DE PANNE

CODE D'ERREUR DESCRIPTION DE L'ERREUR COMMANDE
Intensif(P1)	Super(P2)	Eco (P3) Rapide(P4)		Trémpage(P5)

Le programme ne démarre pas

• Vérifiez que la prise de courant est branche.
• Vérifiez les fusibles de votre installation.
• Vérifiez que le robinet d'arrivée d'eau est ouvert.
• Vérifiez que vous avez fermé la porte du lave vaisselle.
• Vérifiez que vous avez étéint le lave vaisselle en appuyant sur la touche Marche/Arrêt.
  Vérifiez que les filtres d'arrivée d'eau et les filtres du lave vaisselle ne sont pas bouchés.

Il reste des résidus de dédTangent dans le compartmenté à dédTangent :

Vous avez introduit le détergent alors que le compartment estait humide. Bien vérifier que le compartment est sec avant de mettre la dessive.

Il reste de l'eau à l'intérieur du lave vaisselle à la fin du programme

• Le tuyau de vidange est bouché ou plié.
• Les filtres interieurs sont bouchés.
• Le programme n'est pas encore terminé.

Le lave vaisselle s'arrêtependant une operation de lavage

• Panne de courant.
  Coupure d'arrivée d'eau.
  Programme en mode suspendu.

Des bruits de vaisselle remuée et des coups se font entendrependant une opération de lavage

• La vaisse n'est pas installée correctement.
• Le bras de lavage heures la vaisse.

Il reste des résidus d'aliments sur la vaisselle

La vaisse est mal installée dans le lave vaiselle ; l'eau aspergee par les bras de lavage n'atteint pas les endroits mal lavés.
Le panier est trop charge.
La vaisse se touche.
- Quantité de dédTergent insuffisante.
- Programme sélectionné inadapté, température pas assez haute.
- Bras de lavage bouché par des résidus d'aliments.
- Filtres interieurs bouchés.
- Filtres mal positionnés.
- Pompe de vidange bouchée.

Présence de taches blanches sur la vaissele

• Quantité de dédTergent insuffisante.
• Réglage du doseur de produit de rincege trop faible.
• Absence de Sel regénérant malgré le fort degré de dureté de l'eau.
• Réglage de l'adoucisseur trop faible.
• Couvercle du compartment à Sel mal fermé.

La vaisse ne seche pas

Progr amme sans sechage selectionné.
- Réglage du doseur de produit de rincege trop faible.
- Vaisselle retiree trop rapidement du lave vaisselle.

Présence de taches de rouille sur la visselle

Vaissele en acier inoxydable de mauvaise qualite.
Teneur en Sel de I'eau de lavage elevée.
- Couvercle du compartment à sel mal fermé.
Trop de sel introduit dans le lave vaisselle au moment du replissage. Du sel a debordedans la.
curve.
- Mise à la terre défectueuse.

La porte ne se ferme pas ou ne s'ouvre pas correctement

• Vérifiez que le poids de la contre-porte est correct. (voir sur le schéma d'assemblage).
• Vérifrez la tension du ressort de la porte est correcte (voir sur le schéma d'assemblage).

Appelez le service après vente si le problème persiste après les contrôle ou en cas de tout dysfonctionnement non décrit ci-dessus.

INFORMATIONS PRATIQUES ET UTILES

1. Chaque fois que vous n'utilisez pas votre machine :
2. Débranchez le lave vaisselle et coupez l'eau.
3. Laissez la porte légèrement entrouverte pour empêcher la formation d'odeurs désagréables.

4. Maintenez l'intérieur du lave vaisselle propre.

5. Elimination des gouttes d'eau sur la vaisselle:

6. Lavez la vaissele avec le programme intensif.

7. Retirez tous les recipiens métalliques du lave vaisselle.

8. N'ajoutez pas de détergent.

9. Si vous positionnez correctement votre vaisselle dans le lave vaisselle, vous l'utiliserez au moins en termes de consommation d'énergie et de performance de lavage et de séchage.

10. Retirez les gros résidus avant d'installer la vaissele sale dans le lave vaissele.
11. Faites fonctionner le lave vaisselle une fois qu'il est entierement pleine.
12. N'utilisez le programme de Trempage que si nécessaire.
13. Consultez les informations sur les programmes et le tableau des valeurs de consommation moyennes quand vous choisissez un programme.
14. Le lave vaisselle pouvant atteindre des températures élevées, il est déconseilé de l'installer à côté d'un réfrigérateur.
15. Si l'appareil se trouve à un endroit où le risque de gel existe, vous devez complètement vider l'eau restée dans la machine, couper l'arrivée d'eau, et dévisser le tuyau d'arrivée d'eau du robinet.

• Cet apparéil est marqué du symbole du tri sélectif relatif aux déchets d'équipements électriques et électroniques.
• Cela signifie que ce produit doit être pris en charge par un système de collecte sélectif conformément à la directive européenne 2002/96/CE afin de pouvoir soit

etre recyclé soit demantelé afin de réduire tout impact sur l'environnement.

• Pour plus de renseignements, vous pouvez contacter votre administration locale ou régionale.
• Les produits électroniques n'ayant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses.
• Poids net : 38 kg
