Caractéristiques techniques	Lave-vaisselle encastrable, capacité de 12 couverts, classe énergétique A++
Dimensions	Largeur : 60 cm, Hauteur : 85 cm, Profondeur : 60 cm
Programmes de lavage	6 programmes : éco, intensif, rapide, délicat, prélavage, auto
Consommation d'eau	Consommation moyenne de 9 litres par cycle
Utilisation	Panneau de contrôle intuitif avec affichage LED, départ différé jusqu'à 24 heures
Maintenance et réparation	Filtres lavables, entretien régulier recommandé, accès facile aux composants internes
Sécurité	Système de sécurité anti-débordement, verrouillage de porte pendant le fonctionnement
Informations générales	Garantie de 2 ans, notice d'utilisation incluse, service après-vente disponible

FOIRE AUX QUESTIONS - LVI 60 LADEN

Pourquoi mon lave-vaisselle LADEN LVI 60 ne démarre-t-il pas ?

Vérifiez si l'appareil est correctement branché et si la prise fonctionne. Assurez-vous également que la porte est bien fermée et que le programme sélectionné est actif.

Mon lave-vaisselle LADEN LVI 60 ne prend pas d'eau, que faire ?

Vérifiez si le robinet d'eau est ouvert et si le tuyau d'arrivée d'eau n'est pas plié ou obstrué. Assurez-vous également que le filtre d'entrée n'est pas bouché.

Pourquoi mon lave-vaisselle LADEN LVI 60 laisse-t-il des résidus de savon ?

Cela peut être dû à un chargement incorrect des couverts ou des plats, à un problème de qualité du détergent ou à une mauvaise circulation de l'eau. Assurez-vous que les bras gicleurs ne sont pas bloqués.

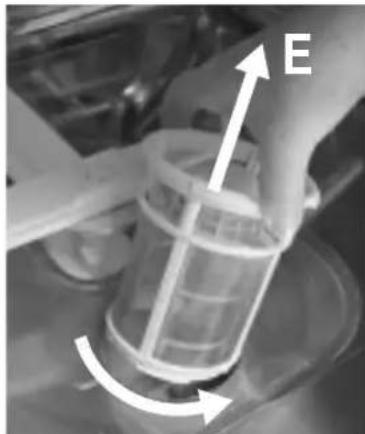

Comment nettoyer le filtre de mon lave-vaisselle LADEN LVI 60 ?

Retirez le filtre situé au fond du lave-vaisselle, rincez-le sous l'eau chaude pour éliminer les résidus et replacez-le une fois qu'il est propre.

Mon lave-vaisselle LADEN LVI 60 émet des bruits étranges, que faire ?

Vérifiez que les assiettes et les couverts ne touchent pas les bras gicleurs. Si le bruit persiste, cela peut indiquer un problème avec le moteur ou la pompe, et il est conseillé de contacter un professionnel.

Comment régler la dureté de l'eau dans mon lave-vaisselle LADEN LVI 60 ?

Consultez le manuel d'utilisation pour accéder au réglage de l'adoucisseur d'eau. Ajustez-le en fonction de la dureté de votre eau, en suivant les recommandations du fabricant.

Pourquoi mon lave-vaisselle LADEN LVI 60 ne sèche-t-il pas correctement ?

Cela peut être dû à un choix de programme inapproprié. Essayez un programme de séchage intensif. Assurez-vous également que le produit de rinçage est suffisant.

Des fuites se produisent sous mon lave-vaisselle LADEN LVI 60, que faire ?

Vérifiez les tuyaux d'arrivée et d'évacuation pour détecter d'éventuelles fuites. Assurez-vous que les joints de porte sont en bon état. Si le problème persiste, contactez un technicien.

Mon lave-vaisselle LADEN LVI 60 affiche un code d'erreur, que signifie-t-il ?

Référez-vous au manuel d'utilisation pour la signification du code d'erreur. Chaque code indique un problème spécifique qui nécessite une attention particulière.

Comment prolonger la durée de vie de mon lave-vaisselle LADEN LVI 60 ?

Entretenez régulièrement votre appareil en nettoyant le filtre, en utilisant des produits de rinçage et de détergent de qualité, et en évitant de surcharger le lave-vaisselle.

MODE D'EMPLOI LVI 60 LADEN

COMMENT REMPLIR LE RÉSERVOIR À SEL

COMMENT REMPLIR LE DISTRIBUTEUR DE LIQUIDE DE RINÇAGE

COMMENT REMPLIR LE DISTRIBUTEUR DE DÉTERGENT

NETTOYAGE ET ENTRETIEN

AVANT D'UTILISER LE LAVE-VAISSELE/ BRANCHEMENTS

1. Élimination de l'emballage et contrôles :

Après avoir déballé l'appareil, vérifie qu'il n'a pas été endommagé pendant le transport et que la porte ferme parfaitement. En cas de doute, adressez-vous au Service Après-vente ou à votre Revendeur.

• Les matériaux d'emballage (sachets en plastique, etc.) doivent être tenus hors de portée des enfants car ils constituent une source potentielle de danger.
• Le lave-vaiselle est testé en usine pour vérifier qu'il fonctionne correctement.

Après ce test, il est possible qu'il reste quelques taches d'eau qui disparaîtrent après la première utilisation.

2. Branchements electriques et raccordements hydrauliques :

Les branchements aux reseaux hydraulique et électrique doivent être effectuels par un technicien qualifié, conformément aux instructions du constructeur et aux normes locales en vigueur en matière de sécurité (voir également les instructions de montage en annexe).

Le lave-vaisse ne doit etre utilise qu'a des fins domestiques.

Ne mettez pas le lave-vaisselle en marche s'il a eté endommagé pendant le transport. Adressez-vous au Service Àpreès-vente ou à votre Revendeur.

(Consultez les instructions de montage fournies à part)

3. Alimentation et vidange de I'eau :

• Respectez les normes en vigueur de la société locale de distribution de l'eau potable.
  Pression d'alimentation de I'eau: 0,03 - 1,0 MPa.
  Assurez-vous que les tuyaux d'alimentation et de vidange ne sont ni plies ni tordus.
  Si les tuyaux ne sont pas suffisamment longs, adressez-vous au Service Avec-vente ou a votre Revendeur.
• Le tuyau d'alimentation doit être visse à fond sur le robinet d'eau pour assurer l'étanchéité du raccordement.
• La température de l'eau d'alimentation dépend du modele. Tuyau d'alimentation avec l'indication "25°C Max." :

la température maximale est de 25^

Pour tous les autres modèles : la température maximale est de 60^

Lors de l'installation, assurez-vous que I'eau de vidange peut s'écouer librement (si nécessaire, retirez le pare-jet de I'évier).
Accrochez le tuyau de vidange au siphon à l'aide d'un collier pour éviter qu'il ne glisse.

Pour les apparciels équipés du système Waterstop uniquement : si vous respectez scrupuleusement les instructions pour le raccordement, le système Waterstop est à même de prévenir toute fuite d'eau qui risquerait d'endommager votre habitation.

4. Branchement électrique :

Respectez les normes en vigueur de la société locale de distribution d'énergie électrique.
La tension d'alimentation est indiquée sur la plaque signalétique située à l'intérieur de la porte, cote droit.
- La mise à la terre de l'appareil est obligatoire aux termes de la loi.
N'utilisez ni rallonge, ni adaptateur multiple.
- Avant toute opération d'entretien, débranchez l'appareil.
- Lorsqu'il s'avere nécessaire de remplacer le cable d'alimentation, utilisez un cable du même type que vous trouverez auprès d'un centre agréé de ServiceAprès-vente. Le cable devra être remplaced par un technicien spécialisé.

Instructions pour les apparciels dotés d'un afficheur LCD :

L'accès à la fiche de raccordement au réseau doit toujours être garanti après que l'appareil a été installé.

• Pour l'Autriche: si l'appareil est relié en série à un disjoncteur différentiel, assurez-vous que ce dernier est sensible au courant alternatif.

Déclaration de conformité CE

Cet apparéil a été concu, construit et mis sur le marché conformément aux Directives suivantes :

Les matériaux d'emballage sont 100% recyclables et portent le symbole de recyclage

2. Commentéconomiser l'énergie et l'eau :

• Ne rincez pas la vaisse à l'eau courante.
  Utilisez toujours le lave-vaiselle à pleine charge ou, si vous n'avez rempli qu'un panier, selectionnez le programme de lavage demi-charge/Multizone (si disponible).
  Si vous disposez de sources d'énergie alternatives telles que le chauffage à panneaux solaires, les pompes à chaleur ou une installation de chauffage central, raccordez le lave-vaiselle à l'arrivee d'eau chaude (maximum 60^ ). Vérifie que le tuyau d'arrivee d'eau est approprié. Voir chapitre "Branchements".

3. Mise au rebut :

Le lave-vaiselle est fabriqué à partir de matériel aux recyclables. Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation. Avant la mise au rebut, rendez l'appareil inutilisable en sectionnant le cable électrique.

Pour éviter tout danger (par ex. étouffement) aux enfants, cassez la serrure de la porte de sorte qu'elle ne se ferme plus.

4. Sécurité des enfants :

• Ne laissez pas les enfants jouer avec le lave-vaiselle.
• Conservez le détergent, le liquide de rincage et le sel dans un endroit sec, hors de portée des enfants.

5. Avertissements concernant la sécurité :

• La porte ouverte ne peut porter que le panier à vaisselle (charge de vaisselle). N'utilise pas la porte comme base d'appui, ne vous asseyez pas et ne montez pas dessus : le lave-vaisseille pourrait basculer !
• Ne versez aucun produit solvant dans la cuve : il y a danger d'explosion !
• Mise en garde : les couteaux et les autres ustensiles pointus doivent etre place dans le panier a couverts pointe vers le bas. Les ustensiles plus grands pourront etre place sur les supports du panier supérieur en position horizontale,pointe vers l'intérieur de la cuve.
• Avant toute opération de nettoyage ou d'entretien, éteignez l'appareil et fermez le robinet d'eau.

• En cas de panne, éteignez le lave-vaisselle et fermez le robinet d'eau.

• À la fin du programme, éteignez le lave-vaiselle et fermez le robinet d'eau.

• Les réparations et les modifications techniques sont réservées exclusivement à des techniciens qualifiés.
  L'eau du lave-vaisselle n'est pas potable.
• Ne conservez pas de liquides inflammbles à proximé du lave-vaisse.
• Ne faites pas fonctionner l'appareil à l'extérieur.
• Attention : laisser la porte ouverte peut s'avérer dangereux.

6. Résistance au gel

Si l'appareil est installé dans une piece qui craint le gel, videz-le complètement.

Fermez le robinet d'eau, détachez les tuyaux d'alimentation et de vidange, et faites s'écouler l'eau.

7. Pour les apparèils possédant un système de Waterstop uniquement :

Le tuyau d'alimentation d'eau et le boitier en plastique renferment des composants électriques. Évitez de couper le tuyau et de plonger le boitier dans l'eau. Éteignez immédiatement l'appareil si vous voyagez que le tuyau est endommagé.

8. L'appareil doit être utilisé à une température comprise entre 5^ et 45^ .

Cet appeareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procedant correctement à la mise au rebut de cet apparéil, vous contribuèrez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole prsent sur l'appareil ou sur la documentation qui I'accompagne indique que ce produit ne peut en�除cun cas etre traite comme dechet menager. Il doit par consequence etre ren un centre de collecte des dechets chargedu recyc des équipements electriques et electroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet duTraitement, de la récapération et du recyclage de cet appeareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

COMMENT REMPLIR LE RÉSERVOIR À SEL

Si la classe de durété de l'eau est égale à 1-2 (moyenne), replisssez le réservoir de sel régénérant avant d'utiliser le lave-vaiselle (pour connaître le degré de durété de l'eau de votre zone, vous pouvez vous adresser à la société de distribution d'eau potable ou vérifier sur votre dernière quittance).

Si la durée de l'eau ne correspond pas à la position 3 du sélecteur (position à la livraison) ou si la durée de l'eau change :

reglez le degré de durete (uniquement pour lave-vaisselle sans capteur de la durete de l'eau):

procédez au réglage en fonction du tableau suivant.

• Allumez l'appareil (voir le Guide de consultation rapide).
• Sélectionnéz le programme 2 (selon le tableau des programmes figurant dans le Guide de consultation rapide).
• Appuyez (au moins 5 secondes) sur la touche "Départ" tant que le "voyant Départ" clignote.
  Le "voyant Départ" clignote ou l'afficheur numérique s'éclaire en fonction du degré de durée de l'eau programme (tableau, réglage - nombre de clignotements ou afficheur numérique).
• Chaque fois que vous appuyez sur la touche "Départ", la valeur augmente.
  Après avoir atteint le chiffre 7, le cycle recommence sur le chiffre 1.
• Eteignez l'appareil (voir le Guide de consultation rapide).

Après cette opération, la valeur choisisie sera mémorisée.

Classe de dureté	Dégrés allemands	Dégrés français	mmol/l	Dégrés Clarke ou degrés anglais eH	Réglage nombre de clignotements (1x-7x) ou afficheur numérique (1-7)
	°dH	°fH
1 douce	0 - 5	0 - 9	0 - 0,9	0 - 6,3	1x	1
1 - 2 moyenne	6 - 10	10 - 18	1,0 - 1,8	7 - 12,6	2x	2
2 moyenne	11 - 15	19 - 27	1,9 - 2,7	13,3 - 18,9	3x	3
3 semi-dure	16 - 21	28 - 37	2,8 - 3,7	19,6 - 25,9	4x	4
4 dure	22 - 28	38 - 50	3,8 - 5,0	26,6 - 35	5x	5
4 très dure	29 - 35	51 - 63	5,1 - 6,3	35,7 - 44,1	6x	6
4 extrém. dure	36 - 60	64 - 107	6,4 - 10,7	44,8 - 74,9	7x	7

Comment replir le réservoir a sel

Attention : utilisez uniquement du sel regénérant pour lave-vaisselle !

Ne replissez pas le réservoir à Sel avec des substances non appropriées (par exemple du détergent) pour ne pas risquer d'endommager l'adoucisseur.

1. Dégagez le panier inférieur.
2. Devissez le couvercle en le tournant vers la gauche.
3. La première fois seulement : replissee le réservoir d'eau à ras bord.

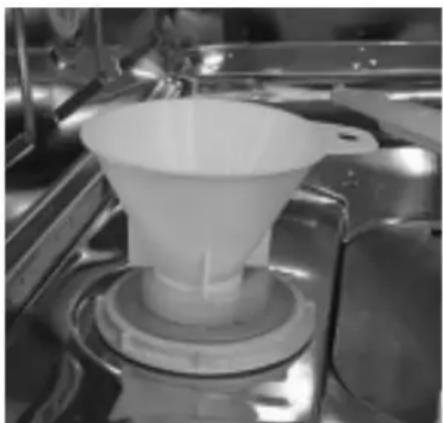

4. Remplissez le réservoir de Sel à ras bord (à l'aide de l'entonnoir spécial) (la première fois 1,5 kg min. et 2 kg max.) et melangez avec le manche d'une cuillère.
5. Revissez le couvercle en le tournant vers la droite.
6. Introduisez le panier inférieur.
7. Lorsque vous reapprovisionnez en Sel regénérant, lancez immédiatement un programme de lavage afin d'éliminer les restes de sel et éviter la corrosion (le programme de rinçage préliminaire n'est pas suffisant).

Indicateur du niveau de sel

Votre lave-vaiselle peut etre équipé d'un indicateur electrique ou d'un indicateur optique de niveau du sel (en fonction du modele).

Indicateur électrique

Levoyant sur le bandeau de commande s'allume lorsqu'il est nécessaire de replir le réservoir à sel.

Indicateur optique

quand le réservoir à sel est plein, le flotteur apparait à travers le regard du couvercle.

Le flotteur descend et disparaît lorsque le réservoir à sel doit être rempli.

Réglages uniquement pour les lavevaisselle non équipés de capteur de la durée de l'eau.

Sur les lave-vaiselle équipés de capteur de durée de l'eau, le réglage s'effectue automatiquement.

Si la classe de durée de l'eau est égale à 1 (douce), n'utilise pas de sel.

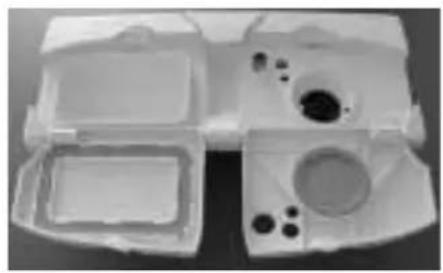

COMMENT REMPLIR LE DISTRIBUTEUR DE LIQUIDE DE RINÇAGE

Le liquide de rincege facile le sechage de la vaiselle en permettant a l'eau de s'ecouler sans y laisser aucune trace. Remplissez le distributeur avant la première utilisation. Utilisez exclusivement du liquide de rincege pour lave-vaisselle.

1. Appuyez sur la touche A pour ouvrir le couvercle (voir dessin).
2. Versez le liquide de rinceage dans l'ouverture jusqu'au ras de la ligne en pointillés "max" (100 ml env.). Si vous renversez du liquide de rinceage, nettoyez-le immédiatement! Vous évitez la formation excessive de mousse qui pourrait compromètre le résultat du lavage.
3. Fermez le couvercle.

Par la suite, contrôle régulierement le niveau du liquide de rincege.

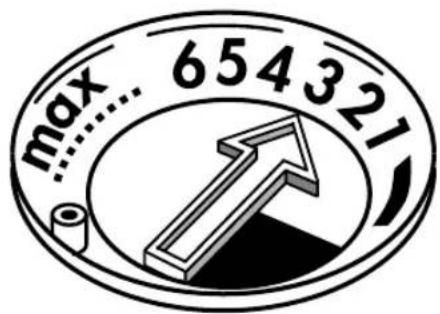

Comment régler la quantité de liquide de rincege

Position à la livraison : position 4.

Si vous n'etes pas satisfait du résultat du lavage ou du séchage, vous pouvez modifier le réglage de la dose de liquide de rincege.

1. Appuyez sur la touche A pour ouvrir le couvercle (voir dessin).
2. Présence de taches : réglez la quantité de liquide de rincege sur un chiffre plus bas (1-3) à l'aide d'une piece de monnaie ou autre. La vaisse n'est pas seche : réglez la quantité sur un chiffre plus élevé (5-6).
3. Fermez le couvercle.

Indicateur de niveau de liquide de rinceage :

Indicateur optique :

clair ajoutez du liquide de rincege

foncé liquide de rincage en quantité suffisante.

Indicateur electrique (si present) :

Levoyant sur le bandeau de commande s'allume lorsqu'il faut ajouter du liquide de rincege.

COMMENT REMPLIR LE DISTRIBUTEUR DE DÉTERGENT

utilisèz exclusivement un détermagent pour lave-vaisse.

Remplissez le distributeur juste avant de lancer un programme de lavage (voir également Guide de consultation rapide).

1. Appuyez sur la touche C pour ouvrir le couvercle.
2. Comment replir le distributeur de détergent.

Pour les programmes avec prélavage :

• Detergent en poudre et/ou liquide : versez 2/3 de la quantite de lessive conseillée par le fabricant dans le compartment (A) ; versez 1/3 dans le compartment (B).
  Pastilles: placez une pastille dans le compartment (A) et/ou suivez les conseils indiqués sur l'emballage du détergent.

Pour les programmes sans prélavage :
- Detergent en poudre et/ou liquide, pastilles : versez toute la quantité de lessive conseillée par le fabricant dans le compartment (A).
Pour les programmes avec fonction supplémentaire "Demi-charge/Multizone" activée (si disponible):
Pour les déterments en poudre et liquides, la quantité de dessive peut être réduite d'1/3.

1. Fermez le couvercle.

Detergent

Utilisez des détergents liquides ou en poudre de marque disponibles dans le commerce, et/ou en pastilles (n'utilisez jamais de détergent pour le lavage à la main).

Afin de respecter l'environnement, nous vous recommendons de vous conformer aux instructions du fabricant. Évitez d'utiliser une quantité de détextent supérieur à la quantité indiquée. Suivez les conseils du fabricant en matière de sécurité. Tenez ces produits hors de portée des enfants.

Si vous utilise des détergents en pastilles, respectez les instructions fournies par le fabricant.

Si vous utilise des détergents mixtes ne nécessitant pas l'ajout de produit de rincege ou de sel régencerant, conformez-vous aux instructions suivantes :

• les produits contenant du liquide de rinceage agissant de manière optimale avec certains programmes uniquement.
• les produits ne nécessitant pas l'ajout de sel régencerant ne peuvent être utilisés qu'en présence de valeurs spécifiques de durée de l'eau.

Lisez attentivement les caractéristiques de ces produits. En cas de doute, adressez-vous au fabricant du produit.

Nous déclinons toute responsabilité en cas de réclamation suite à l'utilisation de ces produits.

NETTOYAGE ET ENTRETIEN

Avant toute opération de nettoyage ou d'entretien, éteignez l'appareil et fermez le robinet d'arrivée d'eau.

Nettoyage de l'habillage :

pour nettoyer l'habillage, utilisez un chiffon humide et un détergent neutre.

Nettoyez le bandeau de commande exclusivement avec un chiffon légrement humide.

N'utilizez aucune substance abrasive.

Nettoyage de I'intérieur du lave-vaiselle :

nettoyez régulierrement le joint et l'intérieur de la porte avec un chiffon humide pour enlever tout résidu évientuel d'aliment.

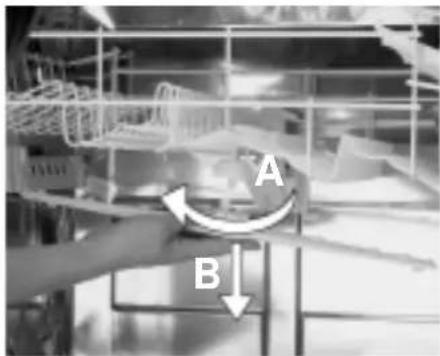

Bras d'aspersion supérieur :

1. Dévissez l'écrou (A en tournant vers la gauche) et dégagez le bras d'aspersion (B) en le tirant vers le bas.
2. Rincez les giclleurs.
3. Pour remonter le bras d'aspersion, centrez-le et serrez l'écrou (en le tournant vers la droite), en veillant à ne pas le plier. Si vous entendez un déclic, cela signifie que l'écrou est correctement serré.

Le bras d'aspersion doit tournier librement.

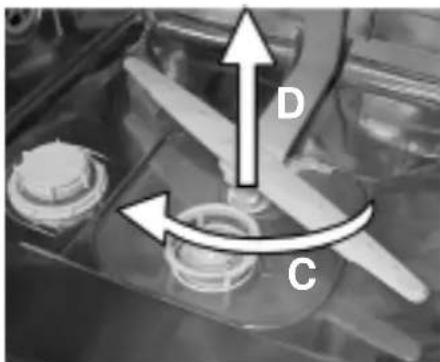

Bras d'aspersion inférieur :

1. Devissez l'écrou (C en tournant vers la gauche) et dégagez le bras d'aspersion (D) en le tirant vers le haut.
2. Rincez les giclleurs.
3. Pour remonter le bras d'aspersion, centrez-le et serrez l'écrou (en le tournant vers la droite), en veillant à ne pas le plier. Si vous entendez un déclic, cela signifie que l'écrou est correctement serré.

Le bras d'aspersion doit tournier librement.

NETTOYAGE ET ENTRETIEN

Nettoyage des filtres

1. Tournez le microfiltre vers la gauche (sens de la flèche “0”) et dégagez-le (E).
2. Dégagez le filtré à grandes mailles (F).
3. Dégagez le filtré fin (G).
4. Nettoyez tous les filtres à l'eau courante en veillant à ne pas plier le filtré fin.
   Contrôlez qu'il ne reste aucune impureté à l'intérieur du lave-vaisse!

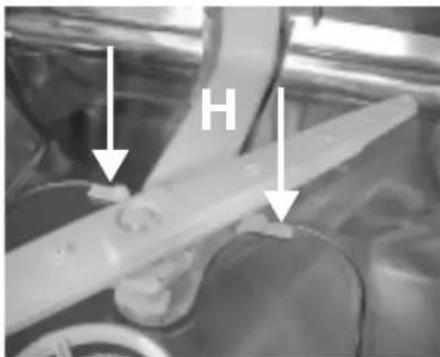

5. Pour réinstaller les filtres: introduisez le filtré à grandes mailles dans le microfiltré et bloquez-le. Introduisez le filtré fin. Le filtré doit être installé sous les deux languettes (H).

Introduisez le groupe filtré à grandes mailles / microfiltre et serrez en tournant dans le sens des aiguilles d'une montre (indiqué par la flèche “1”), jusqu'à ce que les lignes pointillées figurant sur le microfiltre coincident avec celles du filtré fin.

Pour obtenir des résultats de lavage satisfaisants, il est important que les filtrres soient installés correctement!
