EV 1009 - Machine à laver LADEN - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Capacité de lavage	9 kg
Vitesse d'essorage	1400 tours/minute
Classe énergétique	A+++
Programmes de lavage	Éco, rapide, délicat, laine, synthétique, coton
Dimensions (L x P x H)	60 x 60 x 85 cm
Panneau de contrôle	Écran LED avec boutons de sélection
Poids	70 kg
Maintenance	Nettoyage régulier du filtre et du tambour
Sécurité	Protection contre les inondations, verrouillage enfant
Garantie	2 ans

FOIRE AUX QUESTIONS - EV 1009 LADEN

Que faire si ma machine à laver LADEN EV 1009 ne s'allume pas ?

Vérifiez que la machine est correctement branchée à la prise électrique. Assurez-vous également que le fusible n'est pas grillé. Si le problème persiste, contactez le service client.

Pourquoi ma machine à laver LADEN EV 1009 ne vidange-t-elle pas l'eau ?

Vérifiez si le tuyau de vidange est plié ou obstrué. Assurez-vous également que le filtre de pompe n'est pas bouché. Nettoyez-le si nécessaire.

Comment régler le programme de lavage sur la machine à laver LADEN EV 1009 ?

Pour régler le programme de lavage, tournez le sélecteur de programme sur le cycle souhaité. Consultez le manuel d'utilisation pour des instructions spécifiques sur chaque programme.

Ma machine à laver LADEN EV 1009 fait du bruit pendant le lavage. Que faire ?

Un bruit excessif peut être causé par un déséquilibre de la charge. Répartissez les vêtements uniformément dans le tambour. Si le bruit persiste, vérifiez si des objets étrangers sont coincés dans le tambour.

Comment nettoyer le filtre de ma machine à laver LADEN EV 1009 ?

Pour nettoyer le filtre, ouvrez le panneau d'accès à la pompe, retirez le filtre et rincez-le sous l'eau chaude. Assurez-vous de retirer tous les débris avant de le remettre en place.

Que faire si ma machine à laver LADEN EV 1009 affiche une erreur ?

Reportez-vous au manuel d'utilisation pour identifier le code d'erreur. Les solutions varient selon le code affiché, mais un redémarrage de la machine peut parfois résoudre le problème.

Est-il normal que ma machine à laver LADEN EV 1009 utilise beaucoup d'eau ?

La consommation d'eau dépend du programme de lavage sélectionné. Certains cycles utilisent plus d'eau que d'autres. Assurez-vous de choisir le programme approprié pour votre charge de vêtements.

Comment utiliser la fonction de prélavage sur la machine à laver LADEN EV 1009 ?

Pour utiliser la fonction de prélavage, sélectionnez le cycle de lavage souhaité et activez l'option de prélavage si disponible. Cela permettra d'éliminer les taches avant le cycle principal.

MODE D'EMPLOI EV 1009 LADEN

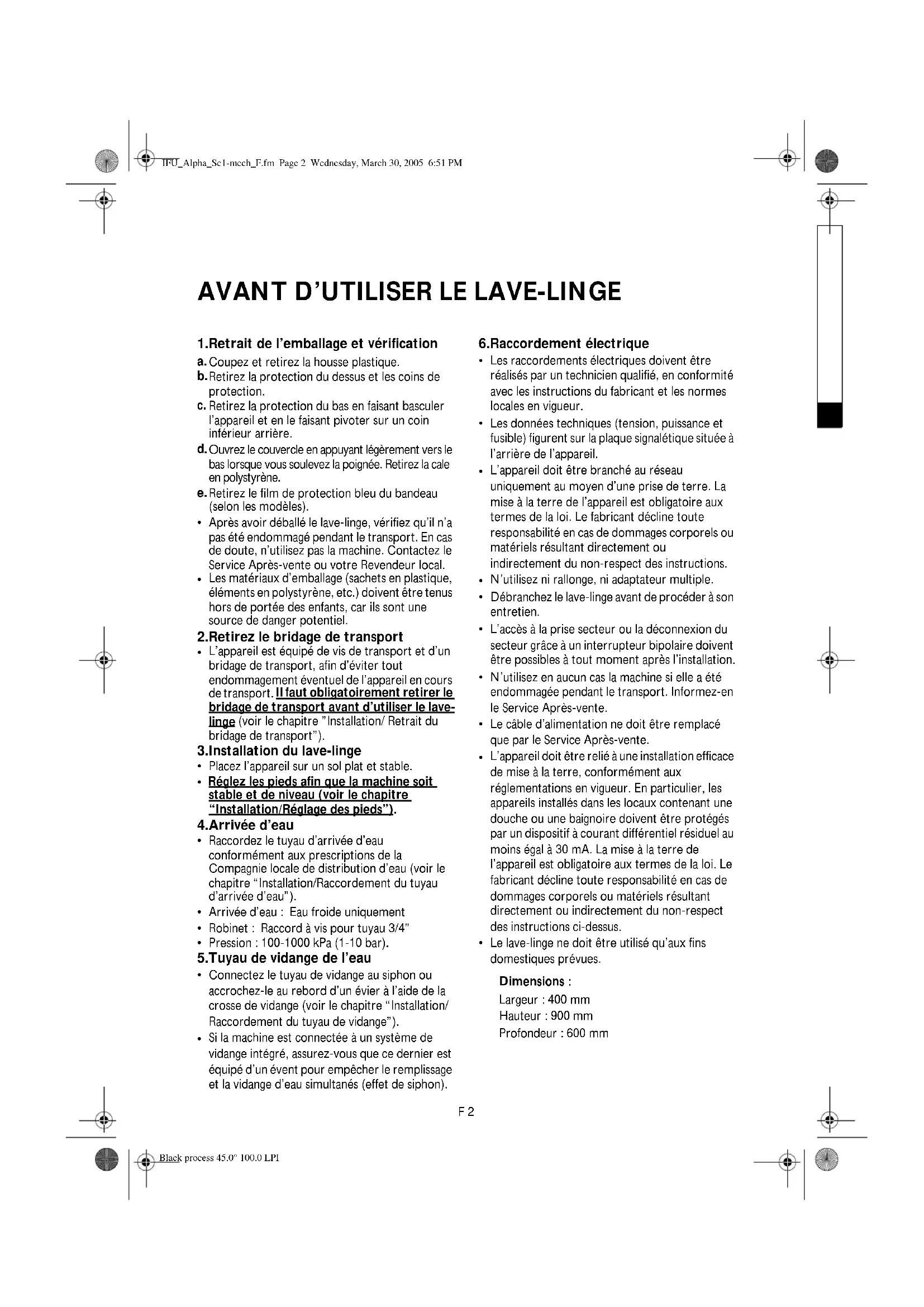

1.Retrait de I'emballage et verification

a. Coupez et retirez la housse plastique.

b.Retirez la protection du dessus et lescoins de protection.

c. Retirez la protection du bas en faisant basculer l'appareil et en le faisant pivoter sur un coin inférieur arrriere.

d. Ouvrez le couvercle en appuyant légerement vers le bas lorsque vous souveze la poignée. Retirez la cale en polystyrene.

e.Retirez le film de protection bleu du bandeau (selon les modeles).

• Àprouv avoir déballé le lave-linge, vérifie qu'il n'apas été endommagé pendant le transport. En cas de doute, n'utilise pas la machine. Contactez le Service Àpré-vente ou votre Revendeur local.

• Les matériaux d'emballage (sachets en plastique, éléments en polystyrene, etc.) doivent etre tenus hors de portee des enfants, car ils sont une source de danger potentiel.

2.Retirez le bridage de transport

L'appareil est équipé de vis de transport et d'un bridage de transport, afin d'éviter tout endommagement évientel de l'appareil en cours de transport. Il faut obligatoirement rétirer le bridage de transport avant d'utiliser le lavelinge (voir le chapitre "Installation/ Retrait du bridage de transport").

3.Installation du lave-linge

• Placez l'appareil sur un sol plat et stable.

• Réglez les pieds afin que la machine soit stable et de niveau (voir le chapitre "Installation/Réglage des pieds").

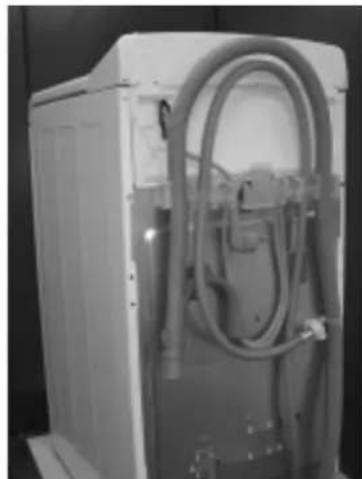

4. Arrivée d'eau

Raccordez le tuyau d'arrivée d'eau conformément aux prescriptions de la Compagnie locale de distribution d'eau (voir le chapitre "Installation/Raccordement du tuyau d'arrivée d'eau").
Arrivée d'eau : Eau froide uniquement
- Robinet: Raccord à vis pour tuyau 3/4"
- Pression: 100-1000 kPa (1-10 bar).

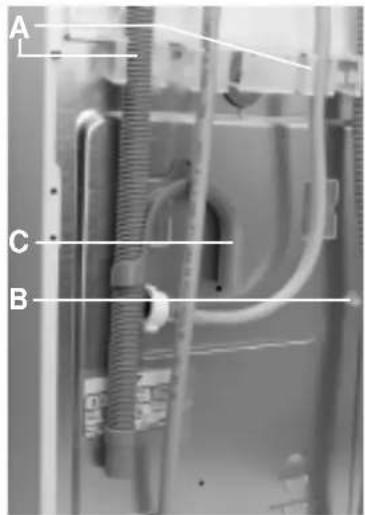

5.Tuyau de vidange de I'eau

• Connectez le tuyau de vidange au siphon ou accrochez-le au rebord d'un évier à l'aide de la crosse de vidange (voir le chapitre "Installation/Raccordement du tuyau de vidange").
  Si la machine est connectee a un systeme de vidange integre, assurez-vous que ce dernier est equiped d'un event pour empeder le replissage et la vidange d'eau simultanes (effet de siphon).

6.Raccordement electrique

• Les raccordements electriques doivent etre réalisés par un technicien qualifié, en conformité avec les instructions du fabricant et les normes locales en vigueur.
• Les données techniques (tension, puissance et fusible) figurent sur la plaque signalétique située à l'arrière de l'appareil.
  L'appareil doit etre branché au reseau uniquelyment au moyen d'une prise de terre. Lamise a la terre de I'appareil est obligatoire aux termes de la loi. Le fabricant decline toute responsabilité en cas de dommages corporels ou matériels resultant directement ou indirectement du non-respect des instructions.
  N'utilisez ni rallonge, ni adaptateur multiple.
• Débranche le lave-linge avant de procédé à son entretien.
• L'accès à la prise secteur ou la déconnexion du secteur grâce à un interrupteur bipolaire doivent être possibles à tout moment après l'installation.
  N'utilisez en aucun cas la machine si elle a ete endommagee pendant le transport. Informez-en le Service Apre's-vente.
• Le cable d'alimentation ne doit être remplace que par le Service Avec-vente.
  L'appareil doit être relié à une installation efficace de mise à la terre, conformément aux réglementations en vigueur. En particulier, les apparèils installés dans les locaux contenant une douche ou une baignoire doivent être protégés par un dispositif à courant différentiel résiduel au moins égal à 30 mA. La mise à la terre de l'appareil est obligatoire aux termes de la loi. Le fabricant décline toute responsabilité en cas de dommages corporels ou matériels resultant directement ou indirectement du non-respect des instructions ci-dessus.
  Le lave-linge ne doit etre utilise qu'aux fins domestiques prevues.

Dimensions :

Largeur:400mm

Hauteur:900mm

Profondeur:600mm

PREMIER CYCLE DE LAVAGE

Nous recommendons d'effectuer le premier cycle de lavage a vide. Ce cycle sert a eliminer I'eau résiduelle due aux contrôles effectués en usine.

1. Ouvrez le robinet.
2. Fermez les portillons du tambour.
3. Versez un peu de détergent (environ 30 ml) dans le compartment
4. Choisissez un programme court (voir le "Tableau des programmes").
5. Mettez la machine sous tension en appuyant sur la touche "Marche/Arret".

PRECAUTIONS ET RECOMMANDATIONS GENÉRALES

1.Emballage

• Les matériaux d'emballage sont recyclables à 100 % et portent le symbole du recyclage sur la mise au rebut, suivez les règlementations locales en viqueur.

2.Conseils pour economiser I'energie

• Vous tirérer un profit maximal de l'énergie, de l'eau, du dédTangent et du temps en utilisant la charge maximaile recommandaee.
• Ne dépassez pas les doses prescrites sur les paquets de dédTergent.
  La boule Eco est un système spécial installé sur l'évacuation : il empêche touteuite du détergent contenu dans le tambour et préserve ainsi l'environnement.
• N'utilise la fonction de prélavage que pour le linge très sale. Economisez du détergent, du temps, de l'eau et du courant en ne sélectionnant pas la fonction "Prélavage" pour du linge normalement sale.
• Prétraitez les taches avant lavage en utilisant un détacheur ou en les frrottant avec du savon et en les faisant tremper, pour évier d'utiliser un programme à haute temperature.
  Economisez de I'energie en utilisant un programme de lavage a 60^ au lieu d'un programme a 90^ ou a 40^ au lieu de 60^ .
  Economisez de I'energie et du temps en choisisant un essorgare a vitesse elevated pour resorber I'humidite du linge avant d'utiliser un programme de sechage (pour les machines dont la vitesse d'essorage est regable).

3.Mise au rebut de I'emballage et des ancients apparèls

Cet apparéil porté le symbole du recyclage conformément à la Directive Européenne 2002/96/CE relative aux Déchets d'Équipements Electriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet apparéil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme. Le symbole πresent sur l' apparéil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucurn cas être traité comme

déchet menager. Il doit par conséquent être remis à un centre de collecte des déchetschége du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour oblirer de plus amples details au sujeit du
traitement, de la recupération et du recyclage de cet
appareil, vuiliez yous adresser au bureau competent
devoe commune, a la societe de collecte des
déchets menagers ou directement a voire reveneur.

Le lave-linge est fabriqué à partir de matérielles recyclables. Pour la mise au rebut, il convient de respecter les reglementations locales en vigueur.
Avant de vous séparer de l'appareil, rendez-le inutilisable en coupant le cable d'alimentation de manière à ce que l'apparéil ne puisse plus être raccordé au réseau électrique.
- Nettoyez toute trace de détergent dans le bac à produits si vous avez l'intention de mettre la machine au rebut.

4.Sécurité enfants

Veillez a ce que les enfants ne jouent pas avec l'appareil ou dans l'appareil.

5.Recommendations generales

• Ne laïsez jamais l'appareil inutillement branché.
  Fermez le robinet.
• Avant de procéder au nettoyage ou à l'entretien, veillez à débrancher l'appareil.
  Pour nettoyer la carrosserie de l'appareil, utilisez du détergent neutre et un chiffon humide.
  N'utilisez pas de poudre à recuner
  N'ouvrez pas la portebrusquement.
• Si nécessaire, le cable d'alimentation doit être remplaced par un cable d'alimentation d'origine, disponible auprès du ServiceAprres-vente.Le cable d'alimentation ne doit être remplaced que par un technicien qualifie.

6.Déclaration de conformité CE

L'appareil répond aux exigences des Directives Communautaires:

73/23/CEE relative à la basse tension 89/336/CEE relative à la compatibilité electromagnétique

93/68/CEE relative aux marques CE

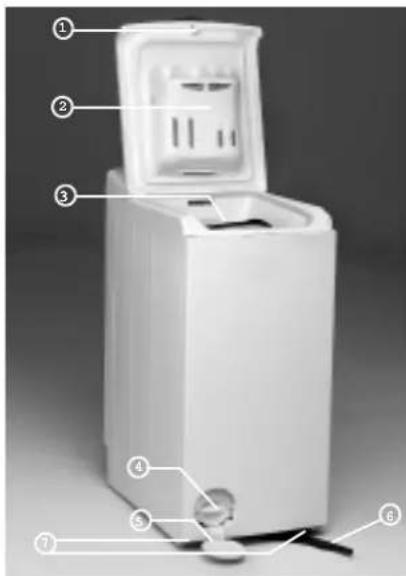

DESCRIPTION DU LAVE-LINGE

1.Porte

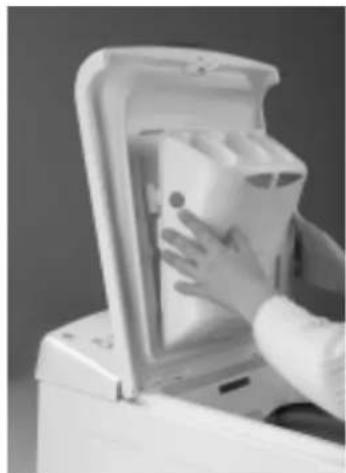

2. Bac à produits
3.Portillons du tambour
4. Pompe et filtré
5. Étiquette Service Àprou-vente (dérrière le couvercle du filtre)
6. Levier de mobilité (selon les modèles)
Pour déplacer le lave-linge : tirez un peu la poignée à la main et tirez-la jusqu'à la butée avec le pied.
7. Pieds réglibes

PREPARATION DU LAVAGE

Tri du linge

1. Triez le linge suivant
   Le type de tissu / le symbole de l'etiquette d'entretien Coton, tissus mixtes, synthétiques, laine, linge delicat
2. Lacouler
   Séparez le linge blanc du linge de couleur. Lavez séparément le linge de couleur neuf.
   Lepoids Remplissez le tambour en alternant les grandes et les petites pieces afin d'améliorer l'efficacité de lavage et la répartition du linge dans le tambour.
3. Lacategorie dlinge
   Lavez séparément le linge délicat : Sélectionné le programme approprié pour la laine lavable en machine les rideaux et autres textiles délicats. Retirez tout crochet des rideaux ou placez-les dans un sac à linge. Utilisez le programme spécial pour linge délicat. Lavez les bas en nylon, les ceintures et autres petites pièces ainsi que le linge avec agrafes (soutiens-gorge, par exemple) dans un sac à linge ou dans une taï de oreiller avec fermeture à glissière.
   2.Videz les poches Les pioces de monnaie, epinges de suretete, etc. risquent d'endommager le linge, le tambour et la cuve.
   3.Fermetures Fermez les fermetures a glissiere, les boutons et les agrafes; attachez les ceintures et les rubans.

Traitément des taches

• En regle générale, les taches de sang, de lait, d'oeuf et autres substances organiques se nettoient déjà bien lors de la phase enzymatique automatique du programme.
  Pour les taches de vin rouge, de café, de thé, d'herbe, de fruits, etc. ajoutez un détachant dans le bac à produits ou de l'eau de javel dans le compartment correspondant (son le modele).
• Au besoin, prétraitez les taches tenaces au moyen d'un détachant.

Teinture et décoration

Les produits vendus en commerce se composent généralement d'un colorant, d'un fixateur et de sel. Versez le colorant, le fixateur puis le sel directement dans le tambour vide. Ne remplissez le linge qu'après cette opération.
Utilisez exclusivement des teintures et produits de blanchiment recommandes pour les lave-linge.
- Respectez les instructions du fabricant.
- Les composants en plastique et en caoutchouc à l'intérieur de l'appareil peuvent changer de couleur.

Amidonnage

• Dissolve/diluez l'amidon liquide ou en poudre dans un petit récipler en ajoutant environ 80 à 100 ml d'eau, en dehors du lave-linge. Chargez le linge et fermez les portillons du tambour. Versez l'amidon dissout dans le compartment Assouplissant du bac à produits. Fermez le couvercle, sélectionne le programme "Rinçage et Essorage" et démarrez-le.

Chargement du linge

1.Ouvrez le couvercle de la machine.

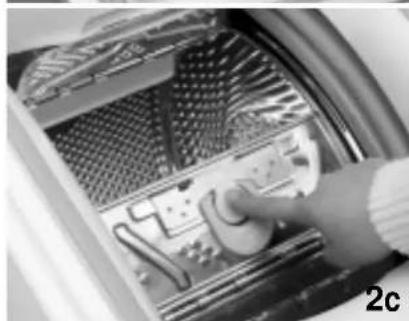

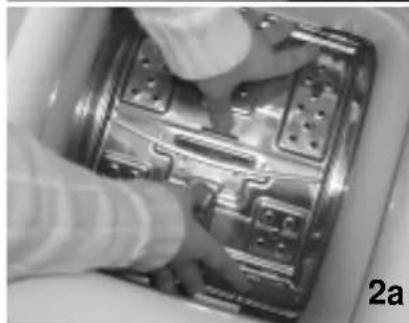

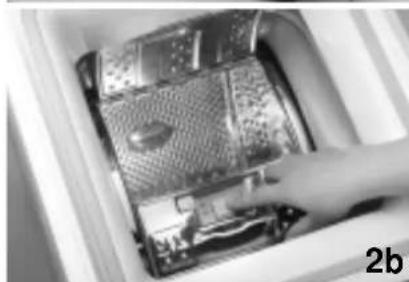

2. Ouvrez le tambour en appuyant sur le petit portillon (2a) ou sur le bouton (2b) - selon le modele - et en maintainant le grand portillon. Si I'ouverture du tambour correspond a celle de la photo 2c, il vous suffit d'appuyer sur le bouton sans maintainir le grand portillon.

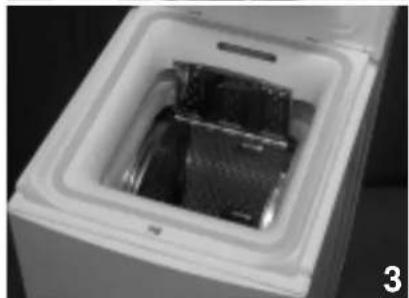

3. Introduisez les pieces de linge une par une dans le tambour, sans les comprimer. Respectez les charges recommandées dans le "tableau des programmes": une surcharge de la machine donnera des résultats moins satisfaisants et froissera le linge.
4. Pour fermer le tambour, ramenez les deux portillons vers le centre.

ATTENTION: assurez-vous que les portillons sont correctement verrouillés (pour le modele illustré dans la photo 2c : il faut que le bouton dépasse au-delà du bord du grand portillon).

DÉTERGENTS ET PRODUITS ADDITIFS

Choix du bon détergent et desbons produits additiifs

Le type de détergent dépend :

Du type de tissu (coton, synthétiques, linge delicat, laine).
Remarque: pour la laine, n'utilise que des détergents spécifiques.
- De la couleur;
- de la température de lavage;
du type et du degré de salissure.

Remarques :

Les traces blanches sur les tissus noirs proviennent des composants insolubles des dégerters modernes sans phosphate. Si ce cas se présente, secouze le linge ou Brossez-le ou utilisez un dégent liquide.

Conserve le détergent et les produits additifs dans un endroit sec, hors de portée des enfants.

N'utilise que du détergent et des produits additifs prévus pour être utilisés dans des lave-linge automatiques.

Si vous utilisez des produits anticalcaires, des teintures ou des agents de decoloration, assurez-vous qu'il s conviennent pour les lave-linge. Un détartrant peut contenir des composants susceptibles d'attaquer certaines pieces de votre lave-linge.

N'utilisez pas de solvants dans l'appareil (como de l'essence de terrebenthine).

Ne lavez pas du linge qui a ete traite avec des solvants ou des liquides inflammables.

DOSAGE

Respectez les doses recommanèees spécifiées sur les paquets de détergent. Les doses dépendent :

Du type et du degré de salissure ;
- de la quantité de linge

• charge complète : selon les recommandations du fabricant ;
• demi-charge : 3/4 des doses prescrites ;
• charge minimale (environ 1 kg): la moitié des doses prescrites;

de la durée de l'eau (renseignez-vous auprès de cette Compagnie de distribution d'eau): l'eau douce nécessite moins de détergent que l'eau duré

Remarques :

Tout surdosage provoquera une formation excessive de mousse et diminuera l'efficacité du lavage.

En cas de formation excessive de mousse, le dispositif anti-mousse de l'appareil empêchera l'essorage.

Un dosage insuffistant peut provoquer : du linge gris, des dépôts sur le tambour, la cuve et la resistance.

En cas d'utilisation d'assouplissants concentrés, ajoutez de l'eau dans le bac à produits jusqu'à au repère de niveau "MAX"

Pour que les détergents en poudre ou les détergents liquides très concentrés se diffusent bien, utilisez la boule de dosage fournie avec le détergent et mettez-la dans le tambour.

TABLEAU DE DURETE DE L'EAU

CATÉGORIE DE DURETE DE L'EAU	CARACTÉ- RISTIQUES	DURETÉ ALLEMANDE °dH	DURETÉ FRANÇAISE °IH	DURETÉ ANGLAISE °eH
1	douce	0-7	0-12	0-9
2	moyenne	7-14	12-25	9-17
3	dure	14-21	25-37	17-26
4	très dure	plus de 21	plus de 37	plus de 26

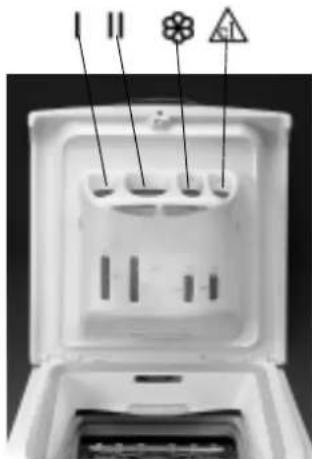

Remplissage des détergents et produits additifs

Selon le modele, le bac a produits disposera de trois ou quatre compartments.

Verse le détergent :
- Lessive pour prélavage et lavage principal
- Lessive pour lavage principal sans prélavage
- Adoucissant et produit amidonnant, ne dépassez pas le repère "MAX".
Eau de Javel, ne depassez pas le repere "MAX".
modèle à quatre compartments uniquement)
Detachants
- Adoucisseurs d'eau (durete de l'eau 4)
Amidon (dissout dans l'eau)

Veillez anepasdepasserlerepere“MAX”

N'utilise pas de détergents liquides pour les programmes avec prélavage. Pour les programmes sans prélavage et des températures de froid à

40^ , il est recommendé d'utiliser des déterments liquides pour éviter les traces blanches sur le linge.

SELECTION DE PROGRAMME

Préparation du cycle de lavage

1. Chargez la machine, fermez les portillons du tambour et vérifie qu'ils sont bien verrouillés.
2. Versez le détergent et les produits additifs dans le bac à produits en veillant à ne jamais dépasser le repère "MAX". Rêférez-vous au chapitre "Détergents et produits additifs".
3. Tourneze le sélecteur de programme jusqu'au programme désiré.
4. Amenez le selecteur de température (selon les modèles) sur la température désirée.
5. Placez le sélecteur de vitesse d'essorage (selon le modele) sur la vitesse d'essorage souhaitee. Si vous selectionnee la vitesse d'essorage "0", l'essorage final est annule, mais pas les essorages intermediaires. Ce programme est suivi d'un cycle de vidange.
6. Sélectionnez les options désirées, comme décrit dans le "Tableau des programmes".

Demarrage du programme

Mettez le lave-linge sous tension - le voyant de fonctionnement s'allume.

Remarque: En cas de panne de courant ou de déconnexion de l'appareil pendant le cycle, le programme redémarrera au point où il a été interrompu.

Fin du cycle de lavage

• Le sélecteur de programme est positionné sur Stop.
• Éteignez la machine.
• Annulez les options.
• Fermez le robinet.
• Attende que la porte se déverrouille (au bout d'1 minute env.).
• Ouvrez la porte de l'appareil et les portillons du tambour et retirez le linge.

Changement de programme en cours de cycle

1. Éteignez la machine.
2. Sélectionnéz le nouveau programme.
3. Demarrez le programme en mettant la machine sous tension.

Pause/Interruption de programme

Si, pour une raison quelconque, vous désirez interrompre le programme pendant un certain temps et le poursuivre ultérieurement :

1. Debranchez la machine.
2. Avec la pause, remettez la machine en marche.

Annulation de programme

1. Éteignez la machine.
2. Positionnez le selecteur de programme sur "Vidange".
3. Mettez à nouveau la machine sous tension et démarrez le programme de "Vidange".

NETTOYAGE DU Filtre

L'appareil est équipé d'une pompe auto-nettoyante. Le filtrer retient des objets comme des boutons, des pieces de monnaie, des épingles de sureté, etc. laissés dans le linge.

1. Debranche l'appareil.
2. Ouvrez le couvercle du filtré avec une piece de monnaie.
3. Placez un recipient sous le filtré.
4. Tournez lentement le filtré dans le sens inverse des aiguilles d'une montre jusqu'à ce que la poignée soit en position verticale; ne l'extrayez pas encore.
5. Attendez qu'il n'y ait plus d'eau qui s'ecoule.
6. Vous pouvez alors dévisser complètement le filtré et le sortir.
7. Éliminez les impuretés.
8. Verifiez que la turbine de la pompe (située dans le compartment derriere le portillon du filtre) tourne librement.
9. Reinsérez le filtré et revissez-le dans le sens des aiguilles d'une montre, jusqu'à la butée (la poignée est à l'horizontal).
10. Versez 1/2 litre d'eau dans la machine par le tambour et vérifie que le filtrne ne fuit pas.
11. Refermez le couvercle du filtré.
12. Rebranchez I'appareil.

Vérifiez le filtré si l'appareil ne vidange pas correctement ou n'essore pas.

Le lave-linge est équipé d'un dispositif de sécurité qui arrête la machine avant tout remplissage si, lors de l'étape précédente du cycle de lavage, l'eau n'a pas eté complètement evacuée de la cuve.

Contrôlez et nettoyez régulierement le filtré, au moins deux à trois fois par an.

REMARQUE IMPORTANTE: avant de vider le filtr, attendez que l'eau soit froide.

VIDANGE DE L'EAU RÉSIDUELLÉ

Quand fault-il vidanger I'eau résiduelle (problème de vidange)?

• Avant de transporter (déplacer) la machine.
• Lorsque l'appareil est installé dans une pierce exposée au gel. Il est préféable dans ce cas de vidanger la machine après chaque lavage.
• Arretez et débranchez l'appareil.
• Fermez le robinet, débranchez le tuyau d'arrivée d'eau de la machine et laissez couler l'eau dans une bassine.
• Ouvrez le filtré, laissez couler l'eau dans une petite bassine et fermez le filtré.
• Dégagez le tuyau de vidange puis ouvre le clip de fixation situé à l'arrière de la machine (voir la flèche A).
• Laissez couler l'eau résiduelle dans une bassine peu profonde.
• Attendez que I'eau soit totalement ecoulee.
• Refixeze le tuyau de vidange avec le clip et replacez-la avec sa crosse coudee.
• Rebranche le tuyau d'arrivée d'eau et la prise de courant.

Remarque importante :

• Àprouv avoir réalisé la vidange de l'eau résiduelle, vissez le tuyau d'arrivée d'eau de la machine à la main. Vérifiez l'étanchéité des raccordements de la machine en ouvrant le robinet à fond.

NETTOYAGE ET ENTRETIEN

Bac à produits

1. Appuyez sur les boutons de chaque cote du bac à produits.
2. Tirez le bac à produits vers vous et retirez-le. Il se peut qu'une petite quantité d'eau reste dans le compartment à détergent. Il est recommendé de transporter le bac à produits en position verticale.
3. Lavez le bac à produits à l'eau courante.
   Vous pouvez également retarder les bouchons du siphon du bac à produits pour les nettoyer.
4. Replacez les bouchons du siphon dans le bac à produits (le cas échéant). Veillez à les remettre correctement en place.
5. Replacez le bac a produits en plaçant les ergots inférieurs dans les trou des la porte et faites pivoter jusqu'à ce que les deux boutons supérieurs s'encliquettent. Remarque: assurez-vous que le bac a produits est parfaitement réinstallé.

Filtre du tuyau d'arrivee d'eau

Contrôlez et nettoyez régulierement (au moins 2 à 3 fois par an).

1. Debranchez l'appareil.
2. Fermez le robinet.
3. Devissez le tuyau flexible du robinet.
4. Nettoyez soigneusement le filtré situé à l'extrémité du tuyau, sans le monter, en utilisant par exemple une brosse à dent. Remarque: pour les machines équipées d'un tuyau de type "A", il ne doit pas être immergé dans l'eau.
5. Revissez le tuyau flexible au robinet à la main (n'utilise pas de pince sous peine d'écraser le joint).
6. Ouvrez le robinet et vérifie l'étanchéité des raccordements.
7. Rebranchez l'appareil.

Récupération d'un objet tombé entre le tambour et la cuve

Si un objet tombe par hasard entre le tambour et la cuve, vous pourrez le recuperer grâce à l'une des aubes du tambour amovible :

1. Debranchez I'appareil.
2. Retirez le linge du tambour.
3. Fermez les portillons du tambour et faites tourner le tambour d'un demi-tour.
4. À l'aide d'un tournevis, appuyez sur l'extremité en plastique tout en faisant glisser l'aube de gauche à droite.
5. Celle-ci tombera dans le tambour.
6. Ouvrez le tambour : vous pouvez récapérer l'objet à travers l'orifice du tambour.
7. Replacez l'aube du tambour par l'intérieur: Placez l'extrémité en plastique au-dessus du trou sur le côte droit du tambour.
8. Faites ensuite glisser l'aube en plastique de droite à gauche jusqu'à ce qu'elle se clipse.
9. Refermez les portillons du tambour, faites tourner le tambour d'un demi-tour et vérifie le bon positionnement de l'aube sur tous les points d'ancrage.
10. Rebranchez l'appareil.

Carrosserie et bandeau de commandes

• Nettoyez avec un chiffon humide.
  Si nécessaire, utilisez un détergent neutre (n'employez pas de poudre a recycler).

DIAGNOSTIC RAPIDE

Le lave-linge est équipé de systèmes de sécurité automatiques qui détectent précocement les anomalies et vous permettent de réagir en conséquence. Il ne s'agit cependant souvent que de petites pannes auxquelles il est très facile de remédier. Par exemple :

*L'appareil ne démarre pas, aucunvoyant ne s'allume.

Veuillez vérifier :

• Si l'appareil est branché.
• Si la prise de courant fonctionne correctement (avec une lampe de chevet, par exemple).

*L'appareil ne démarre pas, mais le voyant clignote.

Veuillez vérifier

Si la porte est fermée correctement. Ouvrez-la, puis refermez-la.
- Si un programme a ete selectionne.
- Si le robinet est ouvert.

L'appareil s'arrête pendant le programme.

Veuillez verifier :

• Si la touche "Arret Cuve Pleine" est enclenchée : suprimez cette option en appuyant une nouvelle fois sur cette touche.
• Si le robinet est ouvert.
  Si la pompe/le fille n'est pas bouché (voir le chapitre "Nettoyage du filtre").
  Si la sécurité hydraulique est activée (voir "Defaut Hydrosécurité").

* L'eau n'arrive que lentement ou pas du tout.

Mettez le lave-linge hors tension et débranchez-le.
Veuillez vérifier :

• Si le robinet est ouvert à fond et si la pression d'arrivee d'eau est suffisante.
  Si le tuyau d'arrivee d'eau n'est pas plie.
  Si le filtr du tuyau d'arrivee d'eau n'est pas obstrue (voir le chapitre "Nettoyage et entretien").
  Si I'eau se trouvant dans le tuyau d'arrivée d'eau n'est pas gelée.
  L'appareil est équipé d'un tuyau de sécurité et la soupape de sécurité est ouverte (voyant rouge dans le verre-regard de la soupape de sécurité). Dans ce cas, remplacez par un nouveau tuyau de sécurité.

Joint de la porte

• Nettoyez de temps en temps avec un chiffon humide.

Tuyau(x) d'arrivée d'eau

Vérifiez régulierement que le tuyau d'arrivée d'eau ne présente ni signes de fragilisation, ni fissures. Le cas échéant, remplaceze-le.

Rebranchez l'appareil.

Remettez la machine en marche pour poursuivre le programme (n'ajoutez pas de détergent).

*L'appareil ne vidange pas.

Mettez le lave-linge hors tension et debranchez-le.
Veuillez vérifier :

Si la touche "Arrêt Cuve Pleine" est enclenchée, supprimez cette option.
- Si le tuyau de vidange n'est pas pié (voir le chapitre "Installation").
Si le mouvement de la turbine de la pompe n'est pas entrave (voir le chapitre "Nettoyage du filtre").
- Si I'eau se trouvant dans le tuyau d'arrivée d'eau n'est pas gelée.

S'il reste de l'eau dans le tambour, vous pouze la vidanger en suivant les instructions fournies dans le chapitre "Vidange de I'eau résiduelle".

REMARQUE IMPORTANTE: avant de vidanger, assurez-vous que le bain lessiviel est refroidi. Rebranchez l'appareil.

Remettez la machine en marche pour poursuivre le programme (n'ajoutez pas de détergent).

En cas de persistance du problème,appelez le ServiceApres-vente (voir le chapitre "Service Apres-vente")

*Le détermgent et les produits additifs ne sont pas evacués correctement.

Veuillez vérifier :

• Si le bac a produits est installe correctement et n'est pas bloqué (voir le chapitre "Nettoyage et entretien").
  Si le filtré dans le tuyau d'arrivée d'eau n'est pas obstrué (voir le chapitre "Nettoyage et entretien").

*L'appareil vibre pendant l'essorage. Veuillez vérifier :

• Si la machine est bien de niveau et si les pieds sont régles à la bonne hauteur (voir le chapitre "Installation").
• Si le bridage de transport a eté retire. Avant demettre la machine en service, il fautOBLIGATOIREMENT retirer le bridage detransport (voir le chapitre "Installation").

*Le linge n'est pas assez essore.

Remarque: l'appareil est équipé d'un système de détction et de correction de balourd. Si vous lavez des pièces de grandes dimensions (sortie de bain, par exemple), il se peut que le système de correction de balourd réduise automatiquement la vitesse d'essorage ou l'interr compromise s'il déetecte un balourd trop important au début de l'essorage, et ce afin de préserver l'appareil.

La formation excessive de mousse peut également empêcher l'appareil d'essorer.

Veuillez vérifier :

• Si le mouvement de la turbine de la pompe n'est pas entrave (voir le chapitre "Nettoyage du filtre").
  Si, à la fin du programme le linge est encore humide : ajoutez eventuèlement d'autres vêtements et redémarrez un programme d'essorage.
• S'il y a de la mousse sur le linge : redémarrez un cycle de rincage-essorage pour éliminer le surplus de détergent.

Defaut Hydrosécurité (son les modèles).

(La pompe fonctionne).

La panne d'hydrosécurité peut être déclenchée par :

• Une formation excessive de mousse.
• Une fuite au niveau du tuyau d'arrivée d'eau ou de l'appareil.

Mettez le lave-linge hors tension, débranche-let et fermez le robinet d'arrivee d'eau.

Inclinez delicatement l'appareil vers l'avant pour permettre a I'eau de s'évacuer.

Rebranchez l'appareil.

Ouvrez l'arrivée d'eau (si la machine est mise hors tension et qu'elle commence à pomper l'eau, fermez le robinet d'arrivée d'eau et contactez vous ServiceAprés-vente).

Resélectionné le programme souhaïte, ajoutez le détergent, au besoin mettez la machine sous tension pour poursuivre le programme.

En cas de persistance du problème,appelez le ServiceApres-vente (voir le chapitre "Service Apres-vente").

SERVICE APRÈS-VENTE

Avant de contacter le Service Avres-vente:

1. Verifiez s'il n'est pas possible de remédier vous même au début (voir le chapitre "Diagnostic rapide").
2. Redemarrez le programme pour vérifier que l'inconvenient a eté élimné.
3. Si l'appareil ne fonctionne toujours pas correctement,appelez le ServiceAprés-vente.

Communiquez :

• Let type de panne;
• Le modele exact de l'appareil ;
  Le code Service (numéro après le mot SERVICE) -

SERVICE

0000 000 0000

I'etiquette du Service Apre-veste se trouve dans le couvercle de filtre ou a I'arriere de la machine ;

• Voiture adressécomplete;
• Voitre numero de telephone et le préfixe.
  Voudevezcontacter enprioriteleServiceApres-
  ventedu Revendeur qui youa fournil'appareil.

TRANSPORT ET DÉPLACEMENT

1. Debranchez l'appareil.
2. Fermez le robinet.
3. Debranchez le tuyau d'arrivee d'eau et de vidange.
4. Laissez s'écouler l'eau présente dans les tuyaux et dans la machine (voir le chapitre "Vidange de l'eau résiduelle"). Attendez que l'eau soit froide pour éviter tout accident.
5. Pour faciliter le déplacement de la machine, tirez un peu la poignée située en bas à l'avant (en option sur certains modèles) à la main et tirez-la jusqu'à la butée avec le pied. ÀpRES le déplacement, repoussez ensuite la poignée dans sa position stable d'origine.
6. Remettez le bridage de transport en place pour transporter la machine.
7. Transportez le lave-linge verticalement.

REMARQUE IMPORTANTE : n'utilise pas l'appareil tant que la poignée est tirée.

INSTALLATION

Retrait du bridage de transport

L'appareil est équipé d'un bridage de transport, afin d'éviter tout endommagement évientuel de l'appareil en cours de transport.

Il faut obligatoirement retarder le bridage de transport avant d'utiliser la machine.

1. Devissez les deux vis A et les quatre vis B avec un tournévis plat ou une clé pour 6 pans de 8 (clé à "pipe").
2. Retirez le bridage de transport.
3. Replace les quatre vis extérieures B sur la machine et serrez-les.
4. Enlevez les deux obturateurs C du support de tuyau et clipsez-les dans les orifices de la machine D.

Remarque: n'oubliez pas de remettre les quatre vis extérieures en place et de les desserrer.

Réglage des pieds

Installez l'appareil sur une surface plane, à proximé des connexions électriques, d'eau et d'évacuation.

Compensez les inégalités du sol en réglant les pieds (n'insérez ni morceaux de bois, ni carton, etc. en dessous des pieds):

1.Desserrez le contre-écrou à l'aide de la clé fournie.
2. Reglez la hauteur du pied à la main.
3. Resserrez le contre-écrou en le tournant dans le sens inverse des aiguilles d'une montre.

Assurez-vous que les quatre pieds reposent tous correctement sur le sol et que la machine est bien horizontal et stable (servez-vous d'un niveau à bulles).

L'appareil peut etre installedans un espace de 40 cm delargeur et de 63 cm de profondeur.

Remarque: si vous installez la machine sur de la moquette épaisse, voirlez à garantir un espace sous la machine en réglant les pieds, pour permettre à l'aide de circuler librement.

Branchez le tuyau d'arrivée d'eau.

1. Vissez soigneusement le tuyau d'arrivee d'eau sur le robinet, a la main.
2. Verifiez que le tuyau ne forme pas de nœud.
3. Vérifiez l'étanchéité des raccordements du robinet et de la machine en ouvrant le robinet à fond.

Si le tuyau n'est pas suffisamment long, remplacez-le par un tuyau de longueur suffisante résistant à la pression (minimum 1000 kPa -/agree conformément à EN 50084).

Vérifiez régulierement que le tuyau d'arrive ne présente ni signes de fragilisation, ni fissures. Le cas échéant, remplaceze-le.

Le lave-linge peut être branché sans clapet anti-retour.

Sécurité hydraulique

(selon les modèles)

• Vissez le tuyau au robinet d'arrivée d'eau. Ouvrez le robinet à fond et vérifie l'étanchéité du raccordement.
  L'appareil ne doit en aucun cas etre connecte au mitigeur d'unchauffe-eau non pressurise!
• Le tuyau d'arrivée d'eau et son boîtier plastique (selon les modèles) contiennent des composants électriques : le tuyau flexible ne doit pas être coupé et le boîtier ne doit pas être immergés dans l'eau.
  Si le tuyau flexible est endommage, debranchez immEDIATement l'appareil et remplaceze-le.

Si le tuyau flexible n'est pas suffisamment long, remplacez-le par un tuyau avec sécurité hydraulique de 3 m de long (disponible auprès du Service Avec-vente ou chez vous Revendeur). Assurez-vous que l'opération est réalisée par un technicien qualifié.

Raccordement du tuyau de vidange

1. Decroche le tuyau de vidange des fixations de gauche et de droite, voir la flèche A sur la figure.

Remarque importante :

N'enlevez PAS la fixation du tuyau de vidange du cote croit, voir la flèche B sur la figure. Si tel était le cas, il yaurait un risque de fuite (danger de s'ébouillanter avec l'eau chaude).

1. Fixez la crosse de vidange coudee (C) à l'extrémité libre du tuyau de vidange.
2. Connectez le tuyau de vidange au siphon ou accrochez-le au rebord d'un évier avec la crosse de vidange. Les petits lavabos ne conviennent pas.

Le bord de I'evier ne doit pas se situer a plus de 100 cm du sol.

Si vous doivent rallonger le tuyau, utilisez un tuyau flexible de mêmes dimensions et serrez les raccords à l'aide de colliers de fixation pour tuyaux flexibles.

Longueur maximale du tuyau de vidange: 2.50m

Hauteur d'ecoulement maximale (crosse de vidange) : 100 cm.
Hauteur d'ecoulement minimale : 55 cm.

Remarque importante :

Vérifiez que le tuyau de vidange ne forme pas de noeuds et ne risque pas de tomber pendant le fonctionnement.
